KKT KOLBE KF7705RL Manual

Benutzerhandbuch
für Ihr SUPERKERAMIK®-Kochfeld
Version: 2.3 / 180705 ENDE
Modell: KF7705RL, KF7705ED
User’s manual →
English language

Sicherheit und Wartung
Ihre Sicherheit ist uns wichtig.
Bitte lesen Sie diese Informati-
onen, bevor Sie Ihr Kochfeld in
Betrieb nehmen.
Dieses Kochfeld ist für den priva-
ten Gebrauch konzipiert und zur
Erwärmung von Speisen gedacht.
Verwenden Sie den Artikel aus-
schließlich für den vorgesehenen
Zweck!
• Beim Einsatz von diesem Koch-
feld entstehen im Umfeld Hitze
und Feuchtigkeit. Achten Sie
bitte darauf, dass Ihre Küche gut
belüet wird. Nutzen Sie dafür
die vorgesehenen Möglichkei-
ten oder installieren Sie ggf. ein
Abzugssystem (z.B. eine Dunst-
abzugshaube). Benutzen Sie das
Kochfeld nie in einer Umgebung
mit höherenTemperaturen, in der
Nähe eines Gasherdes oder eines
Kerosinherdes.
• Bei der Nutzung des Systems
wird dieses heiß. Achten Sie dar-
auf, dass Sie die Teile des Koch-
feldes, Brenner, Pfannenhalter
und die Kochfeldoberäche nicht
berühren.
• Um Gefahren zu vermeiden, las-
sen Sie den Herd nie eingeschal-
tet, wenn nicht gekocht wird.
• Ludichtverschlossene Gerichte,
wie fertige Dosengerichte, sollten
Sie nicht auf der Herdplatte
erwärmen. Dies könnte zu einer
Explosion führen.
• Falls das Anschlusskabel defekt
ist, unterbrechen Sie unverzüg-
lich die Nutzung des Geräts.
Der Austausch des Kabels hat
ausschließlich durch autorisier-
tes Fachpersonal zu erfolgen.
Kontaktieren Sie den Verkäufer.
• Arbeiten Sie bitte nicht mit un-
ebenen Geräten auf dem Koch-
feld. Dies könnte zu Beschädigun-
gen der Glaskeramik-Oberäche
führen.
• Vermeiden Sie die Arbeit mit
scharfen oder spitzen Gegenstän-
den auf der Kochfeldoberäche –
diese könnte beschädigt werden.
• Gefahr von Stromstößen!
Wenn das Kochfeld gebrochen
sein sollte, trennen Sie das Gerät
bitte vollständig von der Strom-
versorgung und kontaktieren
Sieeinen autorisierten Fachhänd-
ler. Wenn Sie das Gerät in diesem
Zustand weiterbenutzen, besteht
die Gefahr von lebensgefährli-
chen Stromschlägen.
!

3
• Nutzen Sie bitte keine aggres-
siven Reinigungs- und Scheu-
ermittel für die Reinigung der
Oberächen, da dadurch die
Oberächen und die Bedien-
knöpfe beschädigt werden
könnten.
• Bitte benutzen Sie Töpfe, die für
eine höhere Temperatur (bis zu
200°C, Glaskeramikfeld geeignet)
gedacht und geeignet sind.
• Zugängliche Teile der Platte
könnten sich während der Benut-
zung erhitzen. Bitte achten Sie
darauf dass Kinder nicht in ihre
Nähe kommen.
• Es handelt sich um kein Spielzeug
– lassen Sie Kinder nicht an oder
auf dem Kochfeld spielen.
• Lassen Sie Kinder niemals unbe-
aufsichtigt!
• Haushaltsgegenstände aus
Kunststo (Löel, Schüssel, etc.)
dürfen während der Nutzung
nicht auf das heiße Kochfeld ge-
legt werden, denn diese könnten
fest anschmelzen.
• Achten Sie darauf, dass das
Kochfeld nicht mit Schmuck oder
anderen scharfkantigen Töpfen
etc. zerkratzt wird.
• Verwenden Sie daher nur Töpfe
und Pfannen mit ebenem Boden,
die keine Ränder und Grate auf-
weisen.
• Beachten Sie die Hinweise zur
Pege und Reinigung der Glas-
keramik. Bei unsachgemäßer
Behandlung übernehmen wir
keine Haung.
• Falls Zucker oder zuckerhaltige
Speisen auf das Kochfeld gelan-
gen, müssen diese sofort – mög-
lichst noch in heißem Zustand
– entfernt werden, damit keine
chemischen Reaktionen ausge-
löst werden, welche die Oberä-
che des Kochfeldes beschädigen.
• Personen ohne technische
Einweisung oder Personen mit
körperlichen oder geistigen
Einschränkungen dürfen das
Kochfeld nicht benutzen.
• Für unsachgemäße Handhabung
oder Schäden bzw. Probleme die
aus nicht Beachtung der Hinwei-
se resultieren ist der Verkäufer
nicht verantwortlich.
Diese Sicherheitsvorschrien entbehren jeglicher Vollständigkeit. Sie sind dazu
gedacht den Blick auf mögliches Gefahrenpotential zu önen. Ein Umsichtiger
und vorsichtiger Umgang mit dem Gerät ist daher unabdingbar und Vorausset-
zung für eine sichere Nutzung.
DE

4
Vielen Dank
Herzlichen Glückwunsch zum Kauf Ihres neuen
Glaskeramikkochfelds.
Wir empfehlen Ihnen sich einige Zeit zum Lesen dieser
Anleitung zu nehmen, um vollständig zu verstehen,
wie man das Kochfeld richtig bedient und installiert.
Für die Installation, lesen Sie bitte den Installations-
Abschnitt. Lesen Sie vor dem Gebrauch alle Sicher-
heitshinweise sorgfältig und bewahren Sie diese Anlei-
tung für die Zukun zum Nachlesen auf.
Bedienungsanleitung
Glaskeramikkochfeld - Modell: KF7705RL, KF7705ED
Version: 2.3
Bitte beachten Sie, dass wir unsere Handbuchdokumentationen
stetig aktualisieren.
Sollten Sie also Unstimmigkeiten erkennen: Die aktuellste
Version Ihres Benutzerhandbuches nden Sie immer auf
unserer Support- oder Produktseite unter www.kolbe.de .
Im Hinblick auf die ständige Weiterentwicklung behalten wir uns technische Än-
derungen, Druckfehler oder sonstige Abweichungen ohne Bekanntmachung vor.
Dies gilt insbesondere auch hinsichtlich Maßangaben bzw. Ausschnittmaße.

5
1. Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2. Produktinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. Verwendung der Touch-Steuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. Wahl des richtigen Kochgeschirrs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 Topfmaße
6. Benutzung des Kochfelds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.1 Das Kochen beginnen
6.2 Die Dual-Kochzonenfunktion
7. Verwendung des Timers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
7.1 Kochzone mit Zeitschaltuhr abschalten
7.2 Mehrere Kochzonen abschalten
7.3 „Anti-Vergessen“-Funktion
8. Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
8.1 Tastensperre / Kindersicherung
8.2 Weitere Sicherheitsinformationen
9. Gutes Koch- und Bratgeschirr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
10. Richtlinien für das Kochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11. Heizstufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
12. Pege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
13. Tipps und Tricks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
14. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
15. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
16. Kochfeld an das Stromnetz anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
17. Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Inhaltsverzeichnis
Übersicht
DE

6

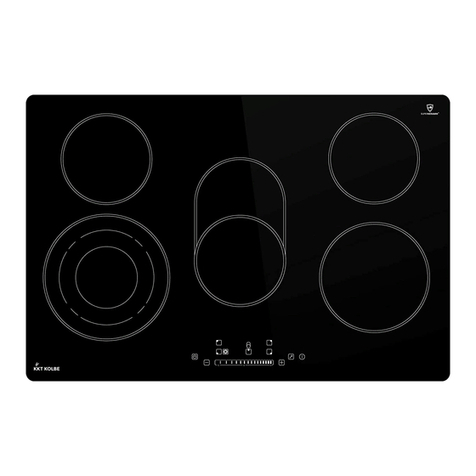

Produktübersicht
1. Produktübersicht
Timereinstellung
Dreikreiszone
Dualzone
Kindersicherung/
Tastensperre
Ein-/
Ausschalten
Kochzonen
Kochzone 1
1200 W
Kochzone 5
1200 W
Kochzone 4
1800 W
Kochzone 3
1100 W/
2000 W Dual.
Kochzone 2
800W /
1600 W /
2300 W

7
Vor dem ersten Gebrauch
3. Vor dem ersten Gebrauch
4. Verwendung der Touch-Steuerung
• Lesen Sie dieses Handbuch mit besonderem Augenmerk
auf die Sicherheitshinweise besonders gründlich!
• Entfernen Sie alle sich noch auf dem Produkt bendli-
chen Schutzfolien!
• Die Bedienelemente
reagieren auf Be-
rührung, so dass Sie
keinen größeren Druck
auszuüben brauchen.
• Benutzen Sie den
Fingerballen, nicht die
Kuppe!
(s. Abb. rechts)
• Jedes mal, wenn eine
Berührung registriert
wird, ertönt ein Sig-
nalton.
• Achten Sie darauf,
dass die Kontrollfelder
immer sauber und
trocken sind und kein
Objekt (z.B. ein Gefäß
oder ein Tuch) diese
überdecken. Auch ein
dünner Wasserlm
kann dazu führen,
dass die Kontrollfelder
schwierig zu bedienen
sind.
!
DE
2. Produktinformationen
Unser innovatives Glaskeramikkochfeld steht für einen
Zeitgewinn durch optimal genutzte Energie. Dies resultiert
aus den neuartigen Heizelementen sowie der optimalen
Wärmeausnutzung einschließlich der Restwärme. Das be-
nutzerfreundliche Bedienfeld (Touch Panel), einschließlich
der digitalen Anzeigen der jeweiligen Kochzonen, steht für
einen optimalen Bedienkomfort.

8
5. Die Wahl des richtigen Kochgeschirrs
Benutzen Sie kein Kochgeschirr mit
gezackten Kanten oder abgerundetem
Boden!
Stellen Sie sicher, dass der
Boden Ihres Kochgeschirrs
glatt ist, ach auf dem Glas
sitzt und die gleiche Größe
wie die Kochzone hat.
Zentrieren Sie das Geschirr
immer auf der Kochzone.
Heben Sie das Geschirr immer von dem Kochfeld –
Rutschen bzw. schieben Sie es nicht hin und her! Das
Glas könnte dadurch zerkratzen.
Wahl des richtigen Kochgeschirrs

9
5.1 Ideale Topfmaße
Nach dem Einschalten ertönt der Summer einmal, alle Anzeigen
leuchten für ca. eine Sekunde auf – damit begibt sich das Kochfeld
in den Stand-by-Modus. Stellen Sie einen Kochtopf mittig auf die
entsprechende Kochzone
1. Drücken Sie die ON/OFF -Taste.
Alle Anzeigen zeigen das Folgende:
2. Stellen Sie nun Ihre Töpfe auf die gewünschten Kochzonen.
Stellen Sie sicher, dass die Oberäche der Kochzone und der
Boden des Geschirrs sauber und trocken sind!
6. Benutzung Ihres Kochfeldes
6.1 Das Kochen beginnen
Topfmaße, Benutzung Ihres Kochfeldes
DE
oder
Der Boden dieses Geschirrs sollte ein Minimalmaß – entspre-
chend der jeweiligen Kochzone haben. Um die beste Eizi-
enz zu erhalten, platzieren Sie bitte Ihren Topf möglichst in
die Mitte der Zone.
Bodendurchmesser des Geschirrs
Kochzone Maximum (mm)
1170
2130 / 180 / 230
3170 x 290
4220
5170

10
Benutzung Ihres Kochfeldes
Warnung vor heißen Oberächen
Sollte ein Kochfeld nach der Benutzung noch Restwärme
besitzen und somit Verletzungsgefahr bestehen, wird die-
ses durch ein “H” angezeigt. (siehe Abbildung)
!
3. Drücken Sie nun eine der beiden Tasten:
– für die Kochzone, auf der sich der Topf bendet.
Die Standard-Leistunggstufe beträgt 5.
4. Nun stellen Sie die gewünschte Leistungsstufe von 1 bis
9 mit den selben Tasten hoch oder herunter, bis Sie Ihre
gewünschte Leistungsstufe erreicht haben (1–9).
5. Sie können nun auch durch gleichzeitiges Betätigen der Tasten:
oder durch langes Drücken der Taste:
– die Leistung sofort auf „0“ heruntersetzen.
Wenn keine weitere Aktion erfolgt und alle Zonen auf 0 stehen,
schaltet sich das Kochfeld innerhalb einer Minute in den
Stand-By-Modus.

11
Benutzung Ihres Kochfeldes
6.2 Die Dual-Kochzonenfunktion
Dualzone einschalten
Dualzone ausschalten
DE
• Diese Funktion ist nur auf den Kochzonen 2und 3verfügbar.
• Die Dual-Kochzone hat zwei Kochstellen, so dass Sie einen zent-
ralen und einen äußeren Abschnitt benutzen können. Sie können
den zentralen Abschnitt (A) unabhängig voneinander oder beide
Abschnitte (B) auf einmal benutzen.
• Wählen Sie eine Kochzone aus, indem Sie eine dieser auf die Zone
bezogene Taste drücken:
• Stellen Sie zunächst die gewünschte Heizstufe ein.
• Wie gewohnt schaltet sich der erste Abschnitt (A) ein.
• Berühren Sie nun das Dualkochzonen-Bedienfeld:
• Ein Indikator neben dem Dualkochzonen-Bedienfeld wird erscheinen.
• Wenn Sie den Indikator erneut berühren, wird bei der runden Zone der
äußerste Kreis mit aktiviert.
• Berühren Sie während des Kochvorgangs wieder die Dualkochzonen-
Bedientaste oder schalten Sie die Zone durch heruntersliden ab.
• Nach Ausschalten des gesamten Kochfeldes muss die Einstellung
wiederholt werden.
AA
BB C

12
Verwendung des Timers
7. Verwendung des Timers
7.1 Timer als eine Zeitschaltuhr verwenden
Gehen Sie hierzu wie folgt vor:
Hinweis:
Mit jedem Tastendruck auf erhöht sich die Timereinstellung um jeweils eine
Minute; halten Sie gedrückt, um die Timereinstellung in 10 Minuten-Schrit-
ten zu erhöhen.
Mit jedem Tastendruck auf verringert sich die Timereinstellung um jeweils eine
Minute; halten Sie gedrückt, um die Timereinstellung in 10 Minuten-Schritten
zu verringern.
• Berühren Sie die Timer-Taste, die Anzeige zeigt „30”.
• Mit den Tasten und des Timers:
– kann nun die Einstellung zwischen 1 und 100 Minu-
ten pro Kochfeld erfolgen.
• Zuerst die gewünschte Leistung der entsprechenden Kochzone durch
drücken von oder wählen.

13
Hinweise:
• Im Timermodus kann die Leistungsstufe der Kochzonen
geändert werden, ohne die Zeiteinstellung zu verändern.
• Die Timerfunktion wird mit dem Ausschalten des Kochfeldes
aufgehoben.
Verwendung des Timers
DE
7.2 Mehrere Kochzonen abschalten lassen
• Sollte die Timer-Funktion bei mehreren Kochzonen eingestellt sein,
wird immer die niedrigste Restzeit angezeigt. (z.B. Zone #1 - Restzeit 5
Minuten, Zone #2 Restzeit 15 Minuten, die Timer-Anzeige zeigt “5”.)
• Läu die Zeit ab, schaltet sich die entsprechende Kochzone ab. Die
Restzeit der anderen Kochzone wird angezeigt und der rote Punkt
neben der Anzeige 16 der Kochstufe leuchtet auf.
15 Minuten eingestellt
5 Minuten eingestellt
roter Punkt leuchtet

14
Sicherheit
8. Sicherheitsmerkmale
8.1 Tastensperre / Kindersicherung
• Sie können das Bedienfeld sperren, um eine unbefugte Nutzung zu verhindern
(z.B. durch Kinder, die versehentlich die Kochzonen einschalten)!
• Wenn die Steuerelemente gesperrt sind, werden alle Steuerelemente außer
der EIN/AUS-Steuerung deaktiviert.
Sperren der Bedienelemente
Berühren Sie das Tastensperre-Bedienfeld.
Die Timer-Anzeige zeigt „Lo“.
Entsperren der Bedienelemente
1. Stellen Sie sicher, dass das Kochfeld eingeschaltet ist.
2. Berühren und Halten Sie das Tastensperre-Bedienfeld
einen Moment lang.
3. Sie können das Kochfeld nun wieder nutzen.
Hinweis:
• Sie ist ideal, wenn Sie eine Speise nur kurz zubereiten müssen
oder eine Sicherheit, bzw. Gedächtnisstütze.
Vorgehen:
• Für das Aktivieren der „Anti-Vergessen“-Funktion stellen Sie sicher,
dass keine Kochzone zuvor aktiviert wurde.
• Drücken Sie (1x) oder der Timer-Taste. Anschließend wird das
Zeitdisplay blinken und „PU“ („Pause Unit“) zeigen.
• Wenn diese Funktion gesetzt ist, wird das Kochfeld nach 10 Minuten
automatisch in den Pause-Modus geschaltet. Alle Kochzonen ben-
den sich danach im Stand-By-Betrieb (Kochzonendisplay blinkt).
• Um den Betrieb fortzusetzen, drücken Sie oder für die jew.
Kochzone. Danach wird sie im nächsten 10-Min-Countdown-Modus
laufen.
• Um die „Anti-Vergessen“-Funktion zu beenden, drücken Sie bei
ohne zuvor ausgewählter Kochzone die Timer-Taste erneut.
7.3 „Anti-Vergessen“-Funktion

15
Sicherheit
9. Gutes Koch- und Bratgeschirr
Überhitzungsschutz
Um Schäden am Gerät zu vermeiden überwacht ein einge-
bauter Temperatursensor die Temperatur im Inneren des
Kochfeldes. Sollte eine zu hohe Temperatur erreicht werden,
schaltet sich das Kochfeld automatisch ab.
Nachwärmewarnung
Wenn das Kochfeld einige Zeit in Betrieb war, wird es einiges
an Restwärme abgeben. Der Buchstabe „H“ wird angezeigt,
um Sie vor dieser zu warnen.
Auto-Abschaltung
Ein weiteres Sicherheitsfeature ist die automatische Ab-
schaltung. Diese kommt zum Einsatz, wenn Sie vergessen
ein Kochfeld abzuschalten. Die Standardabschaltzeiten se-
hen Sie in der rechts abgebildeten Tabelle:
Wenn die Steuerelemente gesperrt sind, werden alle
Steuerelemente außer der EIN/AUS-Steuerung deaktiviert. Sie können das
Kochfeld in einem Notfall jederzeit mit der EIN/AUS-Steuerung ausschalten. !
Heizstufe
Abschalt-
zeit (Std.)
18
28
38
44
54
64
72
82
92
DE
Mit Emaille
beschichteter Topf Edelstahl-Topf Eisen-Bratpfanne
Eisen-Pfanne Mit Emaille
beschichteter
Edelstahl-Kessel
Eisen-Platte
8.2 Weitere Sicherheitsinformationen

16
Richtlinien für das Kochen
!
Brandgefahr!
Verhalten Sie sich beim Braten vorsichtig, da sich Öl und Fett sehr
schnell erhitzen. Öle und Fette können sich bei extrem hohen Tem-
peraturen leicht selbst entzünden.
10. Richtlinien für das Kochen
11. Heizstufen
Koch-Tipps
• Reduzieren Sie die Temperatur, wenn das Essen kocht.
• Wenn Sie einen Deckel benutzen, reduzieren Sie Garzeiten
und sparen Energie durch Beibehaltung der Hitze.
• Verringern Sie die Menge von Flüssigkeit oder Fett, um die
Kochzeit zu verkürzen.
• Beginnen Sie das Kochen mit hoher Leistung und schalten
Sie anschließend herunter, wenn die Speise erhitzt ist.
Heizstufe Eignung
1 – 2 • Leichte Erwärmung kleinerer Mengen
Lebensmittel
• Schmelzen von Schokolade, Butte und
leicht brennbaren Lebensmitteln
• Schonendes Garen
• Langsame Erwärmung
3 – 4 • Aufwärmen
• Schnelles Garen
• Reis kochen
5 – 6 • Pfannkuchen
7 – 8 • Kurzbraten / Sautieren
• Nudeln kochen
9• Pfannenrühren
• Anbraten
• Suppen oder Wasser aufkochen

17
Pege und Reinigung
12. Pege und Reinigung
Die folgenden Einstellungen sollen lediglich als Richtlinien gelten.
Die genaue Vorgehensweise hängt von mehreren Faktoren ab, ein-
schließlich Ihres Kochgeschirrs und der Menge, die Sie kochen möch-
ten. Experimentieren Sie ein wenig mit dem Kochfeld, um die für Sie
passenden Einstellungen zu nden.
Was ist passiert? Wie kann ich vorgehen? Wichtig!
Alltagsverschmutzung
vom Glas
(Fingerabdrücke,
Spuren, Flecken
durch überkochende
Lebensmittel oder
Flüssigkeiten)
1. Schalten Sie das Kochfeld
aus.
2. Geben Sie einen
Kochfeldreiniger auf das
lauwarme Glas.
3. Spülen und trocknen Sie mit
einem sauberen Tuch oder
Papiertuch.
4. Schalten Sie das Kochfeld
wieder an.
• Wenn das Kochfeld aus ist
zeigt das
Display auch kein “H”, was auf
eine heiße Kochstelle hinweist.
• Scheuerschwämme, einige
Nylonschwämme
und raue Scheuermittel
zerkratzen das Glas. Lesen Sie
immer das Etikett, um zu
überprüfen, ob Ihr Reiniger sich
dafür eignet.
• Lassen Sie niemals Reini-
gungsrückstände auf dem
Kochfeld. Das Glas könnte
beizen.
Überkochen,
Schmelzen,
ausgelaufene
Flüssigkeiten auf dem
Glas.
Entfernen Sie diese sofort mit
einem Pfannenwender,
Spachtel oder Schaber für
Glaskeramik-Kochfelder, aber
Vorsicht vor dem heißen
Kochfeld:
1. Schalten Sie das Kochfeld
aus.
2. Halten Sie den Kratzer im
Winkel von 30° zum
Kochfeld und kratzen die
Verschmutzung auf eine
kühle Stelle des Feldes.
3. Reinigen Sie die
Verschmutzung mit einem
Spül- oder Papiertuch.
4. Gehen Sie wie in den
Schritten 2-4 der
Alltagsverschmutzung des
Glases vor.
• Entfernen Sie diese Art von
Verschmutzungen schnellst-
möglich.
Andererseits setzen sich diese
fest
und beschädigen das Glas.
• Schneidgefahr: Beachten Sie,
dass
die klingen der Schaber extrem
scharf sind und zu Verletzun-
gen
führen können. Halten Sie
diese
außer der Reichweite von
Kindern.
DE

18
Richtlinien für das Kochen
Was ist passiert? Wie kann ich vorgehen? Wichtig!
Überkochen an den
Bedienfeldern
1. Schalten Sie das Kochfeld
aus.
2. Saugen Sie das Ausgelaufene auf.
3. Wischen Sie den Touch-Control-Be-
reich mit einem sauberen, feuchten
Tuch oder einem Schwamm ab.
4. Wischen Sieden Bereich mit einem
Papiertuch vollständig trocken.
5. Schalten Sie das Kochfeld wieder an.
Das Kochfeld kann kurz piepen,
bevor es sich dann selbst
abschaltet. Das Touchfeld ist
evtl. ebenfalls ohne Funktion,
solange sich Flüssigkeit darauf
bendet.
Stellen Sie sicher, dass Sie den
Bereich komplett trocken
gewischt haben, bevor Sie das
Kochfeld wieder einschalten.
Was ist passiert? Wie kann ich vorgehen? Wichtig!
Touch-Steuerung
reagiert nicht.
Die Bedienelemente sind
gesperrt.
Entsperren Sie die Bedienele-
mente.
Die Touch-Steuerung
ist schwer zu
bedienen.
Es liegt ein geringer Wasserlm
auf den Bedienelementen oder
Sie verwenden die Fingerspitze.
Stellen Sie sicher, dass die
Bedienelemente
trocken sind und Sie die
Fingerkuppe benutzen.
Das Glas ist zer-
kratzt.
Raukantiges Kochgeschirr.
Ungeeignete Topfreiniger oder
Reinigungsmittel verwendet.
Verwenden Sie Kochgeschirr
mit ebenen und glatten Böden.
Siehe ‘Die
Wahl des richtigen Kochge-
schirrs’ Siehe ‘Pege und
Reinigung’.
Einige Pfannen
geben ein Knistern
oder Knacken von
sich.
Dies kann durch die Zusammensetzung
Ihres Kochgeschirrs
geschehen. (verschiedene
Metallschichten)
Dies ist bei Kochgeschirr
normal und
weist auf keine Störung hin.
13. Tipps und Tricks

19
Technische Daten
14. Technische Daten
15. Installation
Modellname KF7705RL, KF7705ED
Anzahl der Kochzonen 5
Netzspannung 380-415V ~ 50/60Hz, 3N~
Installierte elektrische Leistung 7777W - 9255W
Maße HxBxT (mm) 520 x 770 x 52
Einbaumaße BxT (mm) 740 x 490
Brutto- / Nettogewicht 10.8 / 13.1 kg
Gewicht und Abmessungen sind ungefähre Angaben. Da wir ständig
bestrebt sind, unsere Produkte zu verbessern, behalten wir uns vor,
Spezikationen und Design ohne vorherige Ankündigung zu ändern.
Schneiden Sie die Arbeitsäche nach den Größen wie in der Zeich-
nung dargestellt zu. Für die Zwecke der Installation und Verwendung
müssen mindestens 5 cm Platz um das Loch bewahrt werden.
Die Dicke der Arbeitsäche muss mindestens 30mm betragen. Bit-
te wählen Sie hitzebeständiges Arbeitsächenmaterial, um größere
Verformungen durch die Wärmestrahlung der Kochplatte zu vermei-
den. Wie unten gezeigt:
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
770 520 52 48 740+4
+1 490+4 +1 50 min.
DE
Hinweis: Überprüfen Sie vor dem Aussägen, ob die angegebenen
Maße mit den Abmessungen am Produkt übereinstimmen.

20
Installation
Hinweis: Der Sicherheitsabstand zwischen dem Kochfeld und dem
Schrank darüber sollte mindestens 760 mm betragen.
Stellen Sie unter allen Umständen sicher, dass das Kochfeld gut belüet
ist und die Zu- und Ablu nicht blockiert sind. Stellen Sie optimale Bedin-
gungen für die Arbeit mit dem Kochfeld her. (siehe nachfolgende Abb.)
• Die Arbeitsplatte ist eben und horizontal und es ragt nichts in den Ar-
beitsraum hinein.
• Der Untergrund (Arbeitsplatte) besteht aus einem
hitzebestädigen Material.
• Falls über einem Ofen installiert, muß der Ofen über einen eigenen Lüer
verfügen.
• Die Installation muß allen Abstandsvorschrien sowie weiteren Vor-
schrien entsprechen.
• Eine getrennte und geeignete Sicherung muß den Stromkreis absichern
und den lokalen Vorschrien entsprechen.
• Diese Sicherung muß geprü sein und mindestens 3 mm Lu um alle
Pole herum aufweisen (oder um alle aktiven [Phasen] Konduktoren, falls
in den Vorschrien vorgesehen).
• Die Sicherung muß für den Installateur leicht zugänglich sein.
!
A (mm) B (mm) C (mm) D E
760 50 mini 20 mini Lueingang Luausgang 5mm
KANTE
