Dieses Symbol verdeutlicht einen Sicherheitshinweis.
Sie nden es insbesondere bei allen Beschreibungen der Arbeits-
schritte, bei welchen eine Gefahr für Personen entstehen kann.
Beachten Sie diese Sicherheitshinweise und verhalten Sie sich
entsprechend vorsichtig.
Geben Sie diese Warnungen auch an andere Benützer weiter.
Dieses Symbol verdeutlicht einen Warnhinweis.
Sie nden es bei der Beschreibung der Arbeitsschritte, die beson-
ders zu beachten sind, damit Beschädigungen am Gerät verhin-
dert werden können. Geben Sie auch diese Sicherheitshinweise
an alle Gerätebenutzer weiter.
Dieses Symbol verdeutlicht Tipps.
Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf
richtiges Vorgehen und Verhalten aufmerksam.
Das Beachten der mit diesem Symbol versehenen Hinweise
erspart Ihnen manches Problem.
Dieses Symbol auf dem Produkt oder seiner Verpackung weist
darauf hin, dass dieses Produkt nicht wie normaler Hausmüll
behandelt werden darf, sondern an einer Sammelstelle für das
Recycling von Elektro- und Elektronikgeräten entsorgt werden
muss. (Europäische Richtlinie 2012/19/EU über Elektro- und
Elektronik-Altgeräte (WEEE)).
Unsachgemäße Entsorgung kann die Umwelt und die menschli-
che Gesundheit gefährden. Indem Sie sicherstellen, dass das
Gerät ordnungsgemäß entsorgt wird, helfen Sie, mögliche
Gefahren zu vermeiden.
Weitere Informationen über die Behandlung, Verwertung und das
Recycling dieses Produkts erhalten Sie bei den örtlichen Behörden ,
Ihrem Abfallentsorger oder dem Verkäufer.
Konformitätserklärung
Hiermit erklärt KKT KOLBE Küchentechnik GmbH & Co. KG, dass sich das Gerät mit
Home Connect -Funktionalität in Übereinstimmung mit den grundlegenden Anforderungen
und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU bendet.
Eine ausführliche RED Konformitätserklärung nden Sie im Internet unter www.kolbe.de
auf der Produktseite Ihres Gerätes unter den Downloads.
Hinweise und Symbole

DE
Achten Sie vor dem Ablubetrieb darauf, dass kein oenes
Kaminfeuer brennt. Rauch und giige Verbrennungsgase
könnten sonst aus dem Kamin oder Abzugschacht in die
Wohnräume gezogen werden. Es besteht Lebensgefahr!
Zugängliche Teile am Gerät können heiß werden,
wenn Kochgeräte darunter in Betrieb sind.
• Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch
Kinder ist nur unter Aufsicht von Erwachsenen erlaubt.
• Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist aus-
schließlich dafür zu verwenden.
• Lesen Sie dieses Handbuch vor der Installation und Benutzung des
Geräts gründlich durch.
• Die Installation sollte durch eine ausgewiesene Elektrofachkra vorge-
nommen werden.
• Prüfen Sie, ob die Technischen Daten (V und Hz) auf dem Typenschild des
Geräts mit denen Ihrer Hausinstallation übereinstimmen.
Stimmen diese nicht überein, bringen Sie das Gerät an die Verkaufsstelle
zurück. Bei Unklarheiten wenden Sie sich bitte an Ihren Stromversorger.
• Bei Anschluss eines Abluschlauchs muss dieser aus hitze- und feuer-
beständigem Material sein und in einem separaten Abluschacht nach
außen verlegt werden. Er darf durch keine anderen Schächte oder Kami-
ne verlegt werden.
• Gerät und Filter müssen regelmäßig gereinigt werden, um eine einwand-
freie Funktion zu gewährleisten. Bitte entsprechendes Kapitel beachten.
Mit Fett oder Öl verschmutzte Filter stellen eine große Brandgefahr dar.
• Das Gerät darf außen nur in ausgeschaltetem Zustand gereinigt werden.
• Für Innenreinigungen muss das Gerät vom Stromnetz getrennt werden.
• Bei Fehlfunktion des Geräts ist der Kundendienst zu benachrichtigen.
Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren.
• Halten Sie den Raum gut belüet, wenn sie das Gerät über einem Gas-
herd betreiben.
Sicherheitshinweise
!

4
Vielen Dank
Benutzerhandbuch
Dunstabzugshaube FLAT INSEL 5
Version 1.7
© 2016 KKT KOLBE Küchentechnik GmbH & Co. KG
KKT KOLBE ist eine eingetragene Handelsmarke.
Bitte beachten Sie, dass wir unsere Handbuchdokumentationen
stetig aktualisieren.
Sollten Sie also Unstimmigkeiten erkennen:
Die aktuellste Version Ihres Benutzerhandbuches nden Sie immer
auf der entsprechenden Produktseite oder unter Support auf www.kolbe.de .
Im Hinblick auf die ständige Weiterentwicklung behalten wir uns technische
Änderungen, Abweichungen oder Fehler ohne Bekanntmachung vor.
Dies gilt insbesondere auch hinsichtlich der Maßangaben bzw. Ausschnittmaße.
Vielen Dank und Herzlichen Glückwunsch zum Kauf Ihrer neuen
Dunstabzugshaube.
Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen.
Sie werden so mit Ihrem neuen Gerät schneller und besser vertraut.
Markieren Sie die für Sie wichtigen Stellen.
Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darin nachschlagen
können und es anderen Nutzern oder Folgebesitzern weitergeben können.
Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedie-
nung und Wartung viele Jahre dienen wird.
Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt.
Sie sind für den Gebrauch im Haushalt ausgelegt.
Bei gewerblichem Gebrauch reduziert sich die Gewährleistung um 50 %.

5
Inhaltsverzeichnis
DE
Übersicht
1. Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.1 Hinweise zu Umweltschutz und Verpackung
1.2 Bestimmungsgemäße Verwendung
1.3 Allgemeine Hinweise zum Gebrauch
2. Vor Benutzung der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Benutzung der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.1 Sicherheitshinweise zum Betrieb
3.2 Ablubetrieb
3.3 Umlubetrieb
4. Bedienung der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.1 Aufbau des Bedienfeldes
4.2 Bedienungsanleitung für den WI-FI-Modus
5. Reinigung und Pege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5.1 Reinigung der Metalllter
5.2 Aktivkohlelter
6. Beleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
7. Problembehandlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.1 Probleme, mögliche Ursachen und Lösungen
7.2 Kundendienst
8. Installation der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
8.1 Installationsangaben / Maße
8.2 Wichtige Hinweise vor der Installation
8.3 Verwendung als Abluhaube
8.4 Umrüstung als Umluhaube
8.5 Montage des Aktivkohlelters
8.6 Elektrischer Anschluss
9. Gerätekomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
10. Montage der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
11. Informationen zur Abluleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
12. Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6
Allgemeine Hinweise
1. Allgemeine Hinweise
1.1 Hinweise zu Umweltschutz
und Verpackung
Das Verpackungsmaterial (Plastikbeutel,
Styroporteile usw.) stellt eine Gefahren-
quelle für Kinder dar. Bewahren Sie das
Verpackungsmaterial deshalb außerhalb
der Reichweite von Kindern auf.
Verpackung
Bitte entsorgen Sie das gesamte Ver-
packungsmaterial mit Rücksicht auf
die Umwelt. Dieses wurde sorgfältig
ausgewählt und sollte recycelt werden,
um Rohstoverbrauch und Abfälle zu
reduzieren.
Beachten Sie bei der Entsorgung die
örtlichen Vorschrien.
Entsorgung von Altgeräten
Falls Sie dieses Gerät als Ersatz für ein
altes Gerät erworben haben, entsorgen
Sie Ihr Altgerät bitte gemäß den gesetzli-
chen Bestimmungen.
Vor der Entsorgung muss das Gerät
durch Abschneiden des Netzkabels
untauglich gemacht werden.
Zur Entsorgung ist das Gerät bei den
zuständigen Sammelstellen abzugeben.
1.2 Bestimmungsgemäße
Verwendung
Wenn Sie die Dunstabzugshaube im Ab-
lubetrieb nutzen, achten Sie vor dem
Einschalten des Gerätes darauf, dass
kein oenes Kaminfeuer brennt!
Es könnte sonst massive Rauch-
entwicklung entstehen und giige
Verbrennungsgase können aus dem
Kamin oder Abzugschacht in die
Wohnräume gezogen werden.
Es besteht Lebensgefahr!
!
Das Gerät ist für die Verwendung im
Haushalt bestimmt. Der Hersteller haet
nicht für Schäden, die durch bestim-
mungswidrigen Gebrauch oder falsche
Bedienung verursacht werden.
Dunstabzugshauben ziehen unangeneh-
me Gerüche und Dämpfe ab und schaf-
fen eine angenehme Raumlu. Fett-
partikel, Dünste und auch Feuchtigkeit
werden vom Fettlter aufgenommen.
Eine richtig bemessene Dunstabzugs-
haube scha ein angenehmes Raum-
klima ohne dass Zuglu entsteht und
sorgt für eine erträgliche Lufeuchtig-
keit von 40-60%

7
Benutzung der Dunstabzugshaube
DE
2. Vor Benutzung der
Dunstabzugshaube
!
Versichern Sie sich, dass die Dunstab-
zugshaube während des Transports
nicht beschädigt wurde.
Die Installation und der elektrische
Anschluss muss unter Beachtung der
Herstellervorschrien und unter Einhal-
tung der örtlichen Vorschrien von einer
ausgewiesenen Fachkra ausgeführt
werden.
3. Benutzung der
Dunstabzugshaube
3.1 Sicherheitshinweise
zum Betrieb
!
• Während des Betriebs der Dunstab-
zugshaube müssen die Fettlter im-
mer eingesetzt sein, ansonsten kann
sich Fettdunst im Inneren der Haube
ablagern.
• Unter der Dunstabzugshaube darf
kein oenes Feuer verwendet werden
(z.B. beim Flambieren).
Hohe Flammen können die Haube
beschädigen oder sogar einen Brand
verursachen (z.B. durch Entzünden
von Fettablagerungen im Filter.
1.3 Allgemeine Hinweise
zum Gebrauch
!
• Wird die Dunstabzugshaube zusam-
men mit anderen nicht elektrischen
Geräten betrieben, darf der Ludruck
im Raum einen Wert von 4 Pa
(4 x 10-5 bar) nicht unterschreiten.
• Stellen Sie sicher, dass der Raum aus-
reichend belüet ist.
• Eine konstante Instandhaltung
gewährleistet einwandfreien Betrieb
und optimale Leistung der Dunstab-
zugshaube.
• Vor Reinigungs- oder Instandhaltungs-
arbeiten ist die Stromversorgung der
Dunstabzugshaube durch Abziehen
des Steckers oder Abschalten/Her-
ausdrehen der Sicherung zu unterbre-
chen.
• Reinigen Sie verschmutze Oberä-
chen regelmäßig von Verkrustungen.
• Reinigen bzw. ersetzten Sie den Filter
regelmäßig.

8
Benutzung der Dunstabzugshaube
• Bei Gasherden ist darauf zu achten,
dass die Kochstellen nicht ohne Koch-
geschirr betrieben werden.
Die aufsteigende Hitze oener
Gasammen kann Teile des Gerätes
beschädigen.
• Frittieren oder das Erhitzen von Ölen
und Fetten unter der Dunstabzugs-
haube darf wegen Brandgefahr nur
unter ständiger Aufsicht geschehen.
Achtung! Bei mehrfach verwende-
tem Öl oder Fett steigt das Risiko
der Selbstentzündung.
3.2 Ablubetrieb
Die angesaugte Lu wird durch den Ab-
luschlauch ins Freie geblasen.
Dafür muss in Ihrem Haus ein Ablu-
schacht bzw. ein ins Freie führendes Ab-
lurohr vorhanden sein.
Bei Ablubetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb von
schornsteinabhängigen Feuerungen
(z.B. Kohleofen) muss für ausreichende
Frischluzufuhr im Aufstellraum gesorgt
werden.
Befragen Sie in jedem Fall den zuständi-
gen Kaminkehrermeister.
Falls kein fest installiertes Ablurohr
oder kein separater Abluschacht vor-
handen ist, müssen Sie die Abzugshaube
auf Umlubetrieb umrüsten
(Siehe Installationskapitel).
3.3 Umlubetrieb
Die angesaugte Lu wird durch einen
Kohlelter (auch Aktiv-Kohlelter
genannt) geltert und im Raum um-
gewälzt. Der Kohlelter hält die beim
Kochen entstehenden Gerüche zurück
und die ltrierte Lu wird durch Luö-
nungen seitlich oder nach oben zurück
in die Küche geleitet.
Wird die Dunstabzugshaube im Umlu-
betrieb eingesetzt, ist der gleichzeitige
Betrieb einer raumluabhängigen
Feuerstätte unbedenklich.
• Es wird empfohlen, das Gerät bereits
einige Minuten vor Beginn des Koch-
vorgangs einzuschalten.
• Für eine bessere Leistung der Dunst-
abzugshaube den Auszug (soweit
vorhanden) herausziehen.
• Stellen Sie die Leistungsstufe des Ge-
bläses entsprechend der abzusaugen-
den Rauch- oder Dampfmenge ein.
• Lassen Sie die Dunstabzugshaube
noch ca. 5 bis 10 Minuten nach dem
Kochen weiter laufen.
Damit wird die Küchenlu von ver-
bleibenden Dünsten und Gerüchen
befreit.

9
Bedienung der Dunstabzugshaube
DE
4. Bedienung der Dunstabzughaube
4.1 Aufbau des Bedienfeldes
Beleuchtung:
• Zum Ein-/ Ausschalten der Beleuch-
tung drücken Sie die Taste im
Betriebsstatus.
Ein- / Ausschalten
• Nach dem Anschließen begibt sich die
Haube in den Standby-Modus.
• Drücken Sie die Taste um den Be-
trieb auf Leistungsstufe 1 zu starten.
• Um den Betrieb zu stoppen und in den
Standby-Modus zu schalten, drücken
Sie die Taste erneut.
Leistungsstufe einstellen
• Das Gerät verfügt über insgesamt 10
Leistungsstufen (9 + Booster).
• Wählen Sie eine Leistungsstufe von 1
bis 9, indem Sie den Slider benutzen
oder die gewünschte Stufe direkt
antippen.
• Sie können auch die Taste benut-
zen, um die gewünschte Leistungs-
stufe einzustellen: Kurzes Drücken
erhöht die Leistung in Einzelschritten,
Gedrückthalten führt zu einem ie-
ßenden, schnelleren Hochregeln.
Nach Stufe 9 springt die Einstellung
wieder zu Stufe 1.
Beleuchtung
ein / aus
Timer Schieberegler / Slider Leistungsstufe
einstellen
Ein - / Aus-
schalten
Booster-
Funktion
• Um die Leistung sofort auf die
schwächste Stufe zu regeln, drücken
Sie die Taste unter dem Slider.
Booster - Funktion
• Die 10. Geschwindigkeitsstufe ist die
Booster- / Hochleistungsstufe.
• Zum Starten der Booster-Funktion
berühren Sie die Taste unter dem
Slider 2 Sekunden lang.
• Ein Piepen ist zu hören, die höchste
Stufe des Sliders beginnt zu blinken
und die Leistung der Haube wird
maximiert.
• Um die Boosterfunktion zu stoppen,
stellen Sie mit dem Slider eine schwä-
chere Leistungsstufe ein.
• Nach 5 Minuten wird die Booster-
Funktion automatisch deaktiviert.
Timer (Abschaltautomatik):
• Drücken der Taste während des
Betriebs führt zum automatischen
Abschalten der Haube nach 3 Minuten
(begleitet von einem Piep-Signal).
Das Blinken der Inikatorleuchte
zeigt den laufenden Countdown an.
• Um den Timer zu deaktivieren, drü-
cken Sie die Taste erneut.

10
Bedienung der Dunstabzugshaube
4.2 Bedienungsanleitung für den WI-FI-Modus
Um die Dunstabzugshaube über Ihr
Smartphone bedienen zu können,
müssen Sie die App (Soware)
„Wisen“ herunterladen.
Hierfür gibt es 2 Möglichkeiten:
1. Scannen Sie den folgenden QR-Code
mit einer entsprechenden App auf Ihrem
Smartphone:
2. Suchen Sie die App „Wisen“ im Google
Store / APP Store und laden Sie sie
herunter.
WLAN Konguration für Ihre
Smart Dunstabzugshaube:
• Verbinden Sie Ihr Smartphone mit
dem WLAN (Nur mit 2.4GHz möglich,
ggf. bitte am Router entsprechend
einstellen).
• Starten Sie die App Wisen und regis-
trieren Sie sich entweder über einen
Social Media Account (Facebook,
Twitter, Google+ oder Weibo) oder
über Ihre E-mail-Adresse bzw. Telefon-
nummer.
• Stellen Sie sicher, dass der WLAN-
Einstellungnsmodus Ihrer Dunstab-
zugshaube durch 5 Sekunden langes
Gedrückthalten der Lichttaste akti-
viert wurde (Kontrolleuchte blinkt)
• Tippen Sie im Haupt-Anzeigefenster
der Wisen-App oben rechts auf
„+ Gerät hinzufügen“ und wählen
Sie „WLAN Einstellung“ und „Andere
Geräte“.
• Geben Sie jetzt Ihr aktuelles WLAN-
Passwort ein und bestätigen Sie die
Eingabe.
• Die Dunstabzugshaube führt nun
automatisch eine Verizierung durch.
Sie verbindet sich mit dem Router und
wird in der Wisen-App angezeigt.
• Wenn Sie die Dunstabzugshaube nun
antippen, erscheint das Bedienfenster
für das Gerät mit allen verfügbaren
Funktionen. (Eine genaue Anleitung
hierfür nden Sie auf unserer Website
www.kolbe.de auf der entsprechen-
den Produktseite unter dem Namen
„smart connect DE/EN“)
Berechtigungseinstellung / Autorisie-
rung weiterer Mobiltelefone:
• Laden Sie die Wisen-App auf das
Smartphone, welches Sie autorisieren
möchten, und registrieren Sie sich.
• Önen Sie die Wisen-App auf einem
bereits autorisierten Smartphone, tip-
pen Sie im Haupt-Anzeigefenster auf
das -Symbol in der linken oberen
Ecke und wählen Sie „Gerätemanage-
ment“.

11
Bedienung der Dunstabzugshaube
DE
• Wählen Sie die Haube aus und tippen
Sie auf „Freigabeberechtigung“. Der
QR-Code zur Autorisierung erscheint.
• Verwenden Sie nun das Smartphone ,
das Sie autorisieren möchten, tippen
Sie oben rechts im Haupt-Anzeigefens-
ter der Wisen-App auf „+ Gerät hinzu-
fügen“ und wählen Sie „Scannen“.
• Scannen Sie nun den QR-Code von
dem bereits autorisiertenSmartpho-
ne, um die Autorisierung zu übermit-
teln und abzuschließen.
Hinweise:
• Vergewissern Sie sich, dass das/die
Mobiltelefon(e) eingeschaltet und mit
dem WLAN verbunden ist/sind und die
Dunstabzugshaube sich im WLAN-
Einstellungsmodus bendet.
• Vergewissern Sie sich, dass der Router
und das mobile App-Netzwerk fehler-
frei funktionieren.
• Halten Sie den Abstand zwischen
Dunstabzugshaube, Router und
Mobiltelefon(en) während der WLAN-
Konguration so gering wie möglich.
• Die Smart Home Dunstabzugshaube
funktioniert aktuell nur in Verbindung
mit einem 2,4 GHz Netzwerk:
Stellen Sie vor dem Verbinden sicher,
dass der Router ein solches verwendet
bzw. nehmen Sie die entsprechenden
Einstellungen vor.
• Das Passwort des Routers muss kor-
rekt sein und es werden keine Sonder-
zeichen erkannt. Der Router-Account
und das Passwort dürfen nicht länger
als 32 Ziern sein.
• Stellen Sie sicher, dass die WLAN-
Einstellung des Routers die Verschlüs-
selung WPA2 enthält.
• Wenn der Router bereits mit zu vielen
Geräten (einschließlich Mobiltelefon
oder PC) verbunden ist, zuerst einige
Geräte trennen, dann den Router
ausschalten und neu starten.
• Sollten Sie Probleme beim Verbin-
dungsaufbau haben, können Sie
versuchen, das Gerät von der MAC-
Filterliste des Routers (falls aktiviert)
zu entfernen uns/oder in der Whitelist
Ihrer Firewall folgende Adressen zu
hinterlegen:
hekr.me, hekrus.me, hekreu.me .
• Führen Sie in regelmäßige Firmware-
Updates durch, indem Sie in der linken
oberen Ecke im Haupt-Anzeigefenster
der „Wisen“App auf das -Symbol
tippen und über „Gerätemanage-
ment“ die Haube auswählen.
Über „Hardwareinformationen zum
Gerät“ können Sie nun den aktuellen
Stand der Soware prüfen und ggf. ein
Update durchführen.

12
Reinigung und Pege
5. Reinigung und Pege
Vor Installations-, Wartungs- oder Reini-
gungsarbeiten ist die Dunstabzugshau-
be von der Stromzufuhr trennen, indem
Sie den Netzstecker des Gerätes ziehen
oder die Sicherung der Hausinstallation
ausschalten bzw. herausschrauben.
• Die Dunstabzugshaube darf nicht
mit einem Dampfreiniger gereinigt
werden.
• Verwenden Sie bei mattschwarz
lackierten Geräten keine Alkoholhal-
tigen Reinigungsmittel. Diese können
Verfärbungen verursachen.
• Bei Nichtbeachtung der Wartungs-
und Reinigungshinweise besteht
Brandgefahr infolge von Fettablage-
rungen.
• Die an Ihrem Gerät vorhandenen Fett-
lter sind regelmäßig zu reinigen.
Vermehrte Fettablagerungen im
Filter können schnell Feuer fangen
und verbreiten zudem unangenehme
Gerüche.
Mit Schmutzpartikeln verstope Fett-
lter können die Funktion des Geräts
stark beeinträchtigt.
• Insbesondere bei der Reinigung des
Bedienfeld-Bereiches ist darauf zu
achten, dass kein Wasser in die Elekt-
ronik eindringt.
5.1 Reinigung der Metalllter
• Reinigungsintervall für Metallfettlter:
alle 2 - 3 Wochen entsprechend der
Gebrauchshäugkeit
• Entnehmen Sie die Metalllter wie in
der folgenden Abbildung gezeigt:
(Abbildung kann abweichen)
Besondere Hinweise für Geräte mit
Edelstahlgehäuse:
Zur Reinigung der Edelstahlächen
eignet sich ein handelsübliches, nicht
scheuerndes Edelstahl-Reinigungsmit-
tel. Verwenden Sie hierzu ein weiches
Tuch und trocknen Sie das Gerät an-
schließend gut.
Aggressive Reinigungsmittel, wie zum
Beispiel Scheuermittel, Essigreiniger,
oder Schleifgranulat beschädigen die
Oberäche der Dunstabzugshaube.
!
Verwenden Sie niemals Edelstahl-
Reinigungsmittel in der Nähe der
Bedienelemente.

13
Reinigung und Pege
DE
• Die Metallfettlter in heißem Spül-
wasser gut einweichen, dann mit
einer weichen Bürste reinigen und
anschließend mit heißem Wasser gut
abbrausen.
Eventuell den Vorgang wiederholen.
• Achten Sie bei der Reinigung darauf,
dass das Metallgewebe nicht beschä-
digt wird.
• Die Metallfettlter können auch in der
Geschirrspülmaschine gereinigt wer-
den (Standardprogramm, 55 °C ).
Zur Vermeidung möglicher Fett-
ablagerungen am Geschirr oder
Ansammlung von Speiseresten im
Gittergewebe des Filters sollten die
Metallfettlter separat gereinigt wer-
den. Stark verschmutzte Metalllter
sollten vorher gut in heißem Spülwas-
ser eingeweicht werden.
• Lassen Sie die Filter nach der Reini-
gung gut trocknen, bevor Sie sie sorg-
fältig wieder in die Haube einsetzen.
• Durch häuges Reinigen oder durch
die Verwendung von aggressiven
Reinigungsmitteln können Farbver-
änderungen der Metalloberäche
aureten. Diese haben keinen Ein-
uss auf die Filterfunktion und sind
kein Reklamationsgrund.
!
Vermeiden Sie alkalische Reinigungs-
mittel (pH-Wert über 7).
5.2 Aktivkohlelter
Der Aktivkohlelter neutralisiert unan-
genehme Gerüche aus der Raumlu.
Diesen benötigen Sie bei Umlubetrieb
der Dunstabzugshaube.
• Herkömmliche Aktivkohlelter (in
der Regel runde Form) können weder
gewaschen, noch regeneriert werden.
Sie müssen ersetzt werden.
• Austauschintervall für Aktivkohlelter:
alle 9 - 12 Monate entsprechend der
Gebrauchshäugkeit.
• Zur Entnahme der Aktivkohlelter
siehe Kapitel Installation; Montage in
umgekehrter Reihenfolge.
Original-Aktivkohlelter
für dieses Modell: K606
6. Beleuchtung
!
• Die LED-Beleuchtung darf nur von
einer hierfür qualizierten Person
repariert oder gewechselt werden.
• Hierfür ist das Gerät von der Strom-
versorgung zu trennen.
• Achten Sie beim Auswechseln einer
Lampe darauf, dass die neue Lampe
keine höhere Wattleistung als die
Originallampe Ihres Geräts hat.
• Prüfen Sie vor dem Anschließen der
Haube, ob die auf dem Typenschild
angegebene Spannung (V) mit Ihrer
Versorgungsspannung übereinstimmt.

14
Fehlerbehebung
7. Problembehandlung
7.1 Probleme, mögliche Ursachen und Lösungen
Problem Mögliche Ursache Lösung
Beleuchtung
funktioniert nicht,
Motor läu nicht
Kein Strom /
Gerätekabel nicht richtig
angeschlossen
Stromversorgung und Sicherung
kontrollieren,
Kabel richtig anschließen
Beleuchtung ist an,
aber Motor läu nicht
Lüungsklappe blockiert Blockierung beheben
Motor defekt Motor ersetzen
Motor riecht verdächtig Motor defekt Motor ersetzen
Beleuchtung
funktioniert nicht
Lampen defekt /
nicht richtig eingesetzt
Lampe überprüfen, ob richtig
montiert / defekt,
ggf. Lampe ersetzen
Ungenügender
Luabzug
Distanz zwischen Haube und
Kochfeld zu groß
Haube tiefer hängen:
optimaler Abstand 65 - 75 cm
Zu viel Zuglu durch oene
Fenster oder Türen
Türen und Fenster schließen
Unterdruck im Raum durch
ungenügend Luzufuhr
Frischluzufuhr sicherstellen
Verschmutzte Filter Fettlter reinigen,
Kohlelter min. alle 9 - 12 Monate
ersetzen
Querschnitt der Luleitung
zu gering
Auf Querschnitt 150 mm (von
Haube bis Mauerkasten inkl.)
achten
Luuss blockiert /
gebremst
Luleitung auf Blockaden prüfen,
ggf. auf bewegliche Lamellen der
äußeren Abdeckplatte achten,
ggf. Fliegengitter entfernen
Gerät vibriert Ventilatorügel
beschädigt
Nur von qualiziertem
Personal reparieren lassen
Motor nicht fest montiert Motor richtig befestigen
Haube nicht richtig xiert Aufhängung überprüfen,
Haube gut xieren
Gerät ist instabil Gerät nicht fest montiert Montage überprüfen
Schrauben nicht fest ange-
zogen
Schrauben fest anziehen

15
Fehlerbehebung / Installation
DE
Sollten die genannten Lösungsmöglich-
keiten keine Abhilfe schaen, liegt mög-
licherweise eine größeres technisches
Problem vor.
Machen Sie auf keinen Fall Reparatur-
versuche an elektrischen/elektronischen
Komponenten des Geräts.
Rufen Sie den Kundendienst.
7.1 Kundendienst
Bei technischen Fragen zu Ihrem Gerät
wenden Sie sich bitte an:
KKT KOLBE Kundendienst
Tel. [phone]
Mail: [e-mail]
www: www.kolbe.de
→ Weitere Daten und Dokumente
nden Sie auf unserer Website
www.kolbe.de unter Support-Center.
8. Installation der
Dunstabzugshaube
8.1 Installationsangaben / Maße
Mindestabstand der Unterkante
des Haubenkörpers zu
Glaskeramik- / Gusskochplatte: 65 cm.
Gaskochfeld: 70 cm.
Kohle- / Öl- / Holzfeuerung: 85 cm.
!
Stellen Sie während und nach der
Installation des Geräts mit einer Was-
serwaage sicher, dass die Dunstabzugs-
haube waagerecht ausgerichtet ist.
Ansonsten können sich Fett- und/oder
Kondenswasser in den Geräteecken
ansammeln.

16
8.2 Wichtige Hinweise vor der
Installation des Geräts:
• Reinigen Sie die Umgebung vor und
nach der Installation gründlich, damit
bei der ersten Inbetriebnahme kein
Staub oder Bauschutt angesaugt
werden kann.
• Installieren Sie das Gerät nur an einer
geeigneten Stelle.
• Prüfen Sie die Decke auf Tragfähigkeit
und Belastbarkeit: Sie muss ein Ge-
wicht von min. 120kg tragen können
und min. 30mm stark sein.
• Prüfen Sie den Verlauf von elektri-
schen und anderen Leitungen auf und
in der Wand bzw. Decke, um diese
nicht anzubohren.
• Prüfen Sie den Zustand und die Belast-
barkeit der elektrischen Leitungen.
Wir empfehlen die Installation des Gerä-
tes durch einen Fachmann.
Halten Sie bei der Installation der
Abzugshaube die Mindestabstände
zwischen Kochplatte und Abzugshaube
genauestens ein (siehe „Installationsan-
gaben“) und folgen Sie der Beschreibung
der Arbeitsschritte unter „Montage der
Dunstabzugshaube“ und allen weiteren
Anweisungen.
Bei Ausführung mit Ablu nach außen
werden die Dämpfe über einen am Ver-
bindungsring angeschlossenen Ablu-
schlauch nach außen abgesaugt.
• Der Durchmesser des Abluschlau-
ches muss mit dem des Verbindungs-
rings übereinstimmen.
• Der Abluschlauch darf nicht gemein-
sam mit Gasrohren, Heißlurohren
etc. durch einen Schacht geführt
werden.
• Führen Sie den Abluschlauch mög-
lichst gerade von der Haube weg.
Die maximal zulässige Biegung nach
außen beträgt 120°.
• Wird eine Rückstauklappe benutzt
oder ist eine vorgesehen, prüfen Sie,
ob diese sich nach der Installation
des Abluschlauches frei önen und
schließen kann.
Die Abzugshaube kann mit einer (obe-
ren) oder zwei (oberen und hinteren)
Abzugönungen ausgestattet sein.
Die Dunstabzugshaube ist in der Regel
für den Gebrauch der oberen Abzug-
önung, zum Einsatz als Abluhaube
vorgerüstet.
Die nicht benötigten Abzugönun-
gen sind mit einem Kunststodeckel
versehen. Dieser Kunststodeckel kann
durch Drehen im Gegenuhrzeigersinn
einfach entfernt und wahlweise auf einer
anderen, nicht benötigten Abzugönung
montiert werden.
Installation
!

17
Installation
DE
8.3 Verwendung als Abluhaube
(mit Luabstoß in Freie)
Sollte die Dunstabzugshaube werkseitig
mit einem Kohlelter ausgestattet sein,
müssen Sie diesen für den Ablubetrieb
(Ablu ins Freie) entfernen.
Er ist nur für den Einsatz Ihrer Abzugs-
haube im Umlubetrieb sinnvoll nutzbar.
8.4 Umrüstung der Abzugshaube
in eine Umluhaube
Wenn Sie das Gerät als Umluhaube ver-
wenden möchten, müssen Sie vor dem
Gebrauch der Abzugshaube den/die Ak-
tivkohlelter am Lüermotor montieren.
Wenn nicht mitgeliefert, müssen Sie sich
diese(n) vom Lieferanten/Händler Ihrer
Abzugshaube beschaen.
8.5 Montage des Aktivkohlelters
• Entfernen Sie den Metallfettlter.
• Der Aktivkohlelter wird in zwei Teilen
rechts und links des Motors montiert.
Prüfen Sie, ob die Zähne der Drehrich-
tung der jeweiligen Seite entsprechen.
• Drehen Sie die Aktivkohlelter auf
das Motorgehäuse auf (in der Regel im
Uhrzeigersinn).
• Setzen Sie den Metalllter wieder ein.
8.6 Elektrischer Anschluss
Schließen Sie das Gerät erst dann an
das Stromnetz an, wenn es ordnungs-
gemäß installiert ist.
Falls das Gerät nicht mit einem Ste-
cker versehen ist, muss ein zweipoliger,
normgerechter, gut zugänglicher Schal-
ter mit einer Mindestkontaktönung von
3 mm durch eine autorisierte Fachkra
eingebaut werden.
Wenn die Haube an das Stromnetz
angeschlossen wird, leuchten alle
Kontrollleuchten kurz auf und die Haube
wechselt in den Standby-Modus (begrei-
tet von einem Piep-Signal).
Installieren Sie das Gerät auf keinen
Fall, wenn die auf dem Typenschild
angegebene Spannung (V) nicht mit der
Netzspannung Ihrer Wohnung überein-
stimmt. Das Typenschild bendet sich
im Inneren der Abzugshaube, hinter
dem Fettlter.
Ist die Dunstabzugshaube mit einem
Standardstecker versehen, schließen
Sie diesen an eine gut zugängliche Stan-
dard-Steckdose an.
!
!
!

18
(Abbildungen dienen nur zu Illustrationszwecken)
9. Gerätekomponenten
Gerätekomponenten
A
Kochfeld
C
B
A: Haube/Haubenkörper
B: Grundschacht
C: Teleskopschacht
F: Reduzierstück optional
G: Montagelöcher für Ablustutzen
H: Kochfeld
J: Hauben Montagehaken
K: Sicherungsschrauben
L: Grundschacht-Stabilisierungs-Bügel
M: Abluschlauch
1 Bedienfeld
2 Metalllter
3 Kochfeldbeleuchtung
4 Typenschild
5 Motor
6 Aktivkohlelter
7 Luaustrittsönungen (nur Umlubetrieb)
650 - 750
Ansicht von unten
5
6
4
3
2
1

19
10. Montage der Dunstabzugshaube
Montage
Führen Sie die Montage des Geräts mit
mindestens zwei Personen durch!
!
• Positionieren Sie die Aufhängeplatte
an der Decke, ggf. mit der runden
Aussparung auf der Abluönung,
markieren Sie die Position der Schrau-
benlöcher und setzen Sie die Bohrun-
gen entsprechend der Befestigungs-
schrauben. Diese hängen von der
Art der Decke ab (siehe folgendener
Schritt).
• Befestigen Sie die Aufhängeplatte fest
an der Decke, indem Sie sie mit 7
M5 -Schrauben bzw. an einer
Betondecke mit 4 Dübelschrauben
festschrauben.
• Benutzen Sie anschließend 8 M5-
Schrauben, um die Aufhängeplatte
mit den Winkelstäben zu verbinden.
• Verlängern Sie die Winkelstäbe auf die
gewünschte Höhe und xieren Sie sie
mit 16 M5-Schrauben und Muttern.
Wichtig: Die Überlappungslänge muss
min. 100 mm betragen.
• Wenn Ihre Dunstabzugshaube im
Ablubetrieb verwendet werden soll,
führen Sie den Abluschlauch durch
die runde Aussparung in der Aufhän-
geplatte und in das Ablurohr.
• Befestigen Sie das innere Schachtteil
mit 4 M4-Montageschrauben an der
Aufhängplatte.
DE

20
Montage

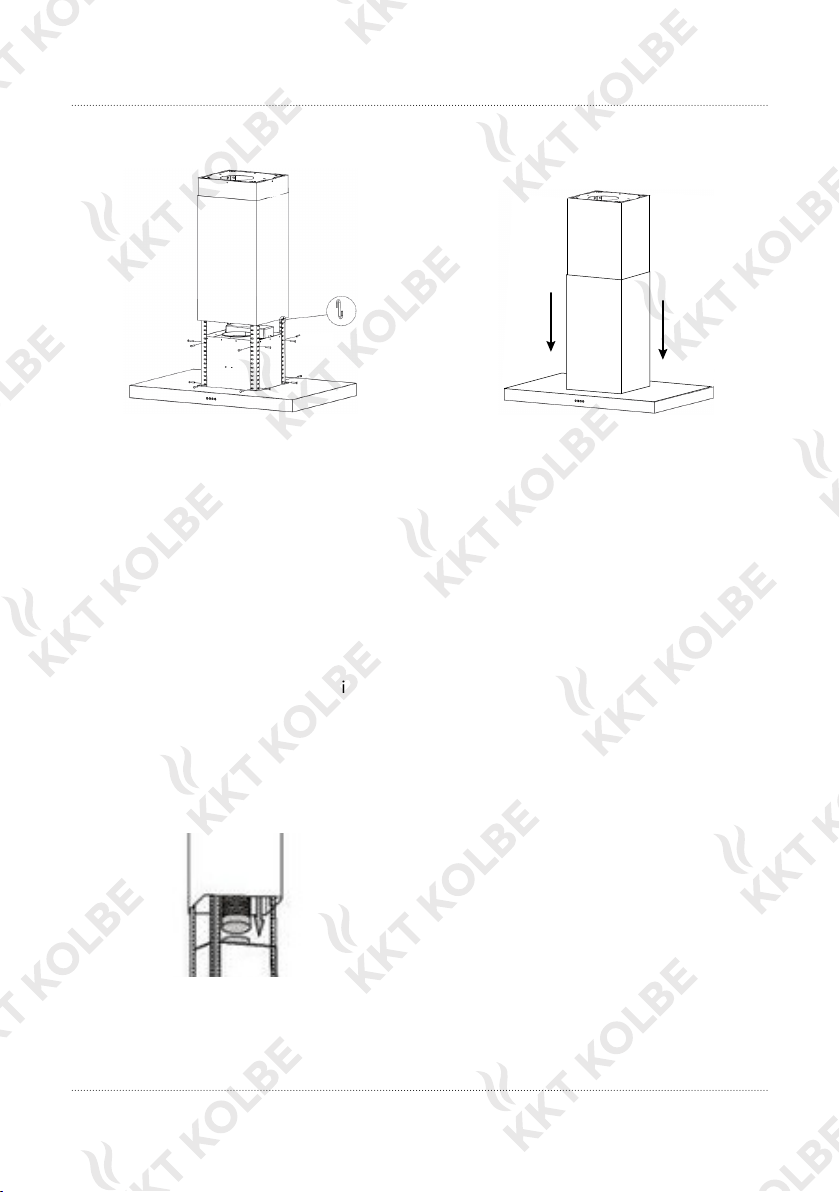

• Schieben Sie das äußere Schachtteil
auf das innere. Benutzen Sie den S-
förmigen Haken, um den Schacht für
weitere Montagearbeiten zu halten.
• Heben Sie den Haubenkörper mit min.
2 Personen an und befestigen Sie ihn
mit 8 M5-Schrauben an den Winkel-
stäben.
• Ziehen Sie ggf. den Abluschlauch
nach unten und befestigen Sie ihn am
Luauslass des Haubenkörpers.
Achten Sie dabei darauf, dass die
Verbindung dicht ist.
• Entfernen Sie den S-Haken und ziehen
Sie das äußere Schachtteil nach
unten, bis es auf dem Haubenkörper
auiegt.
