Kleenmaid MWK200X Owner's manual

FOUR MICRO ONDES
MICROWAVE OVEN
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006

FICHE
TECHNIQUE
FOUR MICRO ONDES
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
FT 1/1


DOCUMENTATION S.A.V.
•Notice d’utilisation : -
•Guide d’intervention : -
DESCRIPTION GENERALE
•Date de fabrication : 12/2006
•Type : Electronique
•Cavité : Inox
•Couleur : Inox
CARACTERISTIQUES
•Alimentation : 230-240 V / 50 Hz
•Intensité : 16 A
•Consommation maximale : 3100 Wh
•Puissance du grill : 1500 W
•Puissance chaleur tournante : 1500 W -
•Puissance maximale micro-ondes
restituée (CEI) : 900 W
•Poids nu : 30 Kg
•Volume : 30 l
•Lampe : 25 W
DIMENSIONS
Hors tout Intérieure Encastrement
Hauteur 460 mm 254 mm 450 mm
Largeur 592 mm 350 mm 600 mm
Profondeur 507 mm 351,4 mm 550 mm
SECURITES
1. Les minirupteurs primaire et secondaire contrôlent la
fermeture de la porte et arrêtent l’émission d’ondes en
cas d’ouverture de celle-ci.
2. En cas de défaillance du minirupteur de sécurité
primaire, le contact de verrouillage de contrôle provoque
un court-circuit et fait fondre le fusible :
•MAGNETRON : coupure en cas de surchauffe à
130°C.
•FOUR : protégé par un fusible de 12 A.
•GRILL : coupure en cas de surchauffe à 100°C.
ATTENTION !
RAYONNEMENT DE MICRO-ONDES.
NE PAS S’EXPOSER AU RAYONNEMENT DU
GENERATEUR DE MICRO-ONDES OU AUTRES
PARTIES CONDUISANT L’ENERGIE DES MICRO-
ONDES.
Mesure de fuite micro-ondes impérative avant et après toute
intervention sur le four micro-ondes.
Il est formellement interdit de neutraliser
les sécurités équipant la porte.
Toutes les connexions d’entrée et de sortie de micro-ondes,
les guides d’ondes, les brides et les joints doivent être sûrs.
Ne jamais utiliser l’appareil sans une charge absorbant
les micro-ondes (eau).
Ne jamais regarder dans un guide d’ondes ou antenne
ouverte pendant que l’appareil est en fonctionnement.
DANGER HAUTE TENSION
Dans la zone à haute tension, il y a une tension > 4000
volts.
Ne pas enlever le capot lorsque le cordon d’alimentation est
branché à la prise murale.
Ne pas faire fonctionner le four le capot déposé.
Attendre au moins 30 secondes après avoir débranché le
four puis court-circuiter les bornes avec une pince à
manches isolés avant de débrancher le condensateur H.T.
ATTENTION !
Lors d’une intervention nécessitant la découpe de la trappe
(sous le moteur plateau),
veuillez replacer celle-ci à l’aide des vis référence 76X7754.

TECHNICAL
FEATURES
MICROWAVE OVEN
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
TF 1/1


AFTER SALES SERVICE DATA
•Operating instructions : -
•Servicing guide : -
OVERALL DESCRIPTION
•Date of manufacture : 12/2006
•Type : Electronic
•Cavity : Inox
•Colour : Inox
CHARACTERISTICS
•Power supply : 230-240 V / 50 Hz
•Current density : 16 A
•Maximum consumption : 3100 Wh
•Grill power : 1550 W
•Hot air power : 1600W -
•Microwave maximum power returned (CEI) : 900 W
•Weight bare : 36 kg
•Volume : 30 l
•Lamp : 25 W
DIMENSIONS
Overall Inside Building-in
Height 460 mm 254 mm 450 mm
Width 592 mm 350 mm 600 mm
Depth 507 mm 351,4 mm 550 mm
SAFETY
3. The primary and secondary microswitches control the
door closing and stop wave emission if the door is
opened.
4. If the primary safety microswitch fails, the control
locking contact produces a short-circuit and the fuse
melts :
•MAGNETRON : cut off in case of overheating at
130°C.
•OVEN : protected by a 12 A fuse.
•GRILL : cut off in case of overheating at 100°C.
WARNING !
MICROWAVE RADIATION.
DO NOT EXPOSE YOURSELF TO THE MICROWAVE
GENERATOR RADIATION OR OTHER PARTS UNDER
MICROWAVE ENERGY.
Measuring microwave leaks is a must before and after any
service on the microwave oven.
It is absolutely forbidden to cancel the securities fitted to the
door.
All inlet and outlet microwave connections, wave guides,
flanges and gaskets must be safe.
Never use the appliance without a load absorbing the
microwaves (water).
Never look into a wave guide or open antenna while the
appliance is working.
DANGER HIGH VOLTAGE
In the high voltage area, there is a voltage higher than 4000
volts.
The hood must not be removed when the supply cord is
connected to the wall socket.
The oven must not be operated if the hood is removed.
Wait at least 30 seconds after disconnecting the oven, then
short-circuit the terminals using pliers with insulated handles
before disconnecting the H.V. capacitor.
WARNING !
When servicing with the need to cut off the trap (under the
motor plate), please replace this trap using the ref. 76X7754
screws.

FOUR MICRO ONDES
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
NT 1/2
NOTICE
TECHNIQUE


NL
MO 1662003 P
230V ~ 50 Hz
M
T02
4
3
1
2
5
6
1
T01
2
3
c1 no4c1 nc2 c1 no4c1 nc2 c1 no4c1 nc2
4
M
no4
c1
no4 nc2
c1
no4
c1
N
E2
L
E5
E1
E3
E4
MAGNETRON
LAMPE CAVITE
MOTOVENTILATEUR
MOTEUR PLATEAU
THERMOSTAT
MAGNETRON
Condensateur HT.
Diode HT.
TRANSFORMATEUR
RESISTANCE
GRILL
THERMOSTAT
GRILL
Micro-contact 
action mcanique
Contact  action
par temprature
SCHEMA DE PRINCIPE
FILTRE ANTIPARASISTES
TRANSFO.
Porte
Ouverte
Contrle Primaire SecondaireMINIRUPTEURS
Porte
Ferme
Position : porte ouverte
ATTENTION :
DANGER
HAUTE TENSION
CARTE
ELECTRONIQUE
CARTE SERRURE
MINIRUPTEUR
PRIMAIRE
MINIRUPTEUR
CONTROLE
FUSIBLE 12 A
MINIRUPTEUR
SECONDAIRE

FOUR MICRO ONDES
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
NT 2/2
NOTICE
TECHNIQUE


MO 1662003 C
TR-BT
TR-BT
CHT
CHT
MA
DHT
TR-HT
THM
CE.T02.1
CHT
MA
MA
BT
HT
MM
T01
6
5
4
2
3
T02
2
1
3
4
1
no4
c1
no4 nc2
c1
no4
c1
N
E2
L
E5
E1
E3
E4
TR CS.E5
MV
TG
CE.T01.4
CE.T01.2
CE.T02.4
N
CE.T01.5
CS.E1
CS.E2
CS.E3
L
MV
MPT
RG
CS.E3
CS.E5
TR
PH
CE.T01.6
L
CE.T01.1
CE.T02.3
MV
THM
CE.T02.2
THG
MPT
CS.E4
CE.T01.3
CS.E1
CS.E4 RG
SCHEMA DE CABLAGE
MAGNETRON (MA)
DIODE HT (DHT)
CONDENSATEUR HT (CHT)
TRANSFORMATEUR (TR)
THERMOSTAT MAGNETRON (THM) THERMOSTAT GRILL (TG)
RESISTANCE GRILL (RG)
LAMPE CAVITE (L)
MOTOVENTILATEUR (MV) MOTEUR PLATEAU TOURNANT (MPT)
CARTE ELECTRONIQUE (CE)
TRANSFO.
ATTENTION :
DANGER
HAUTE TENSION
MINIRUPTEUR
PRIMAIRE
MINIRUPTEUR
CONTROLE
FUSIBLE 12 A
MINIRUPTEUR
SECONDAIRE
FILTRE ANTIPARASISTES
CARTE SERRURE (CS)

TECHNICAL
INSTRUCTIONS
MICROWAVE OVEN
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
TI 1/2


NL
MO 1662003 P
230V ~ 50 Hz
M
T02
4
3
1
2
5
6
1
T01
2
3
c1 no4c1 nc2 c1 no4c1 nc2 c1 no4c1 nc2
4
M
no4
c1
no4 nc2
c1
no4
c1
N
E2
L
E5
E1
E3
E4
PRIMARY
SWITCH
FUSE 12A
MONITOR
SWITCH
SECONDARY
SWITCH
LAMP
FILTER NOISE
BLOWER MOTOR
TRAY MOTOR
MAGNETRON
THERMOSTAT
TRANSFORMER
HV CAPACITOR
AK RECTIFIER
Thermal contact
Mecanically actuated
micro-contact
CAUTION
DANGER OF
HIGH VOLTAGE
MAGNETRON
GRILL ELEMENT
GRILL THERMOSTAT
Thermal contact
TRANSFO.
ELECTRONIC
BOARD
DOORLOCK ASSEMBLY
POSITION : OPEN DOOR
SWITCH Monitor Primary Secondary
OPEN DOOR
CLOSE DOOR

TECHNICAL
INSTRUCTIONS
MICROWAVE OVEN
MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
TI 2/2


MO 1662003 C
TR-BT
TR-BT
CHT
CHT
MA
DHT
TR-HT
THM
CE.T02.1
CHT
MA
MA
BT
HT
MM
T01
6
5
4
2
3
T02
2
1
3
4
1
no4
c1
no4 nc2
c1
no4
c1
N
E2
L
E5
E1
E3
E4
TR CS.E5
MV
TG
CE.T01.4
CE.T01.2
CE.T02.4
N
CE.T01.5
CS.E1
CS.E2
CS.E3
L
MV
MPT
RG
CS.E3
CS.E5
TR
PH
CE.T01.6
L
CE.T01.1
CE.T02.3
MV
THM
CE.T02.2
THG
MPT
CS.E4
CE.T01.3
CS.E1
CS.E4 RG
PRIMARY
SWITCH
FUSE 12A
MONITOR
SWITCH
SECONDARY
SWITCH
FILTER NOISE
DOORLOCK ASSEMBLY
TRANSFO.
ELECTRONIC BOARD
LAMP
BLOWER MOTOR TRAY MOTOR
GRILL ELEMENT
GRILL THERMOSTAT
MAGNETRON THERMOSTAT
HV CAPACITOR
AK RECTIFIER
CAUTION
DANGER OF
HIGH VOLTAGE
MAGNETRON
TRANSFORMER

MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
1/4
? ??? ? ??? ? ??? ? ???? ?????? ?
NE1.195
103
104
140
102
125
110
170
190
180
160
150
130
138
136
163
155
186
185
126
121
157
158
156
100
115

MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
2/4


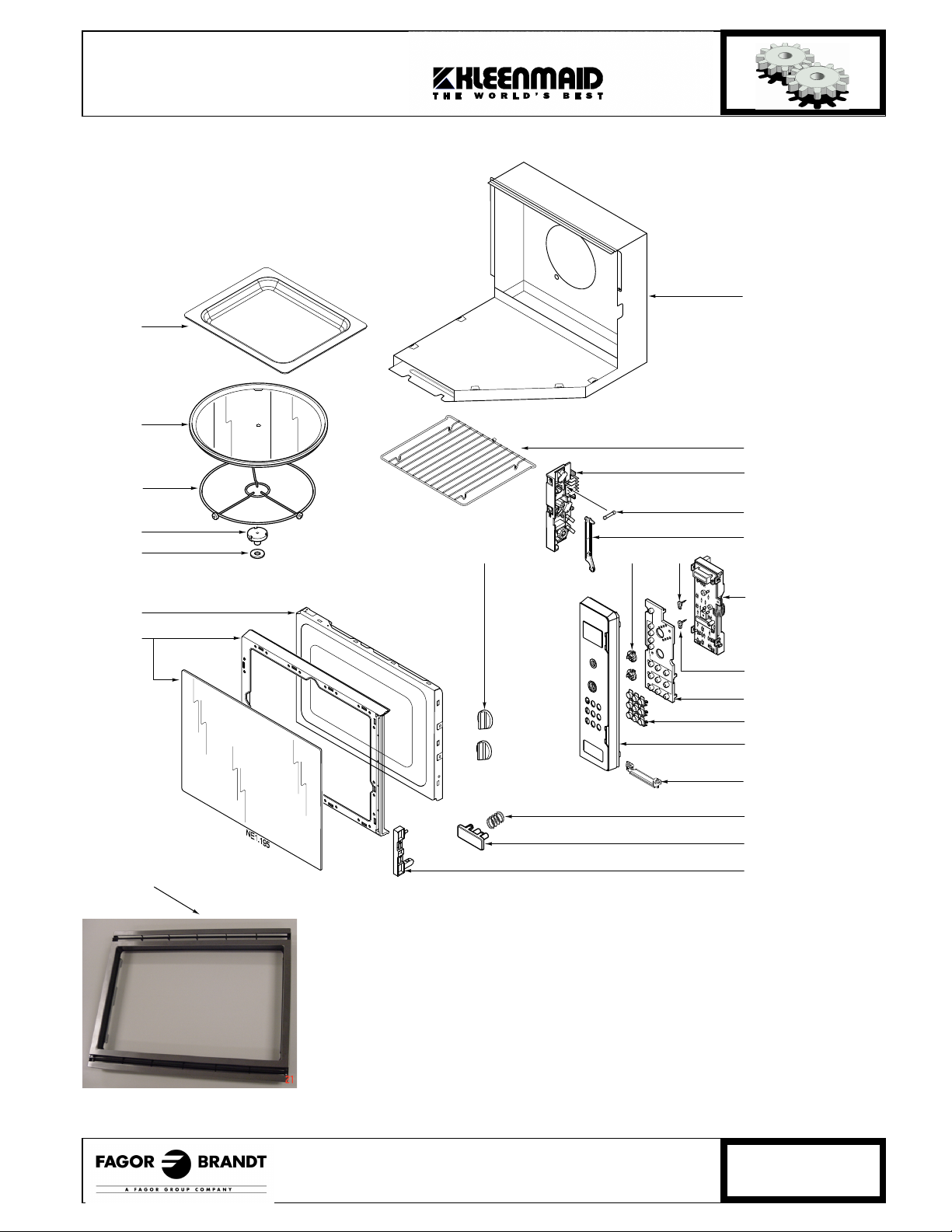

REP. REF. SAV DESIGNATION
SR 75X0133 EMBOUT TEMPERTORX 20
END TEMPERTORX 20
SR 75X1331 EMBOUT TEMPERTORX 10
END TEMPERTORX 10
SR 87X6566 NOTICE D'UTILISATION MWK200X
INSTRUCTIONS FOR USE MWK200X
100 74X7591 PLATEAU TOURNANT
TURNTABLE
102 74X7595 CERCEAU EQUIPE
HOOP
103 74X7592 ENTRAINEUR
DRIVE
104 76X7994 RONDELLE ENTRAINEUR
ENTRAINING WASHER
110 74X3732 CLAYETTE
RACK
115 74X8402 PLAT EN VERRE
GLASS DISH/PLATE
121 78X2951 LEVIER D'OUVERTURE
OPENING LEVER
125 76X7995 SERRURE
LOCK
126 75X0120 FUSIBLE 12A
FUSE 12A
130 72X1869 CADRE DE PORTE
DOOR SASH
136 76X7848 PENE DE PORTE
DOOR HOOK
REP. REF. SAV DESIGNATION
138 74X0935 PORTE ASSEMBLEE
DOOR ASSEMBLED
140 71X0436 FACADE
FACADE
150 72X1870 BANDEAU
STRIP
155 79X7573 BOUTON SELECTEUR
SELECTOR KNOB
156 76X3257 SUPPORT BOUTON
KNOB SUPPORT
157 76X3671 GUIDE BOUTON
BUTTON GUIDE
158 76X3227 GUIDE BOUTON
BUTTON GUIDE
160 79X7574 BOUTON SELECTEUR
SELECTOR KNOB
163 74X7853 LEVIER D'OUVERTURE
OPENING LEVER
170 74X3597 GAINE VENTILATION
VENTILATION TUBE
180 79X5581 GRAPPE DE TOUCHES
BUTTON
185 79X7575 TOUCHE DE PORTE
DOOR BUTTON
186 71X9112 RESSORT DE TOUCHE
BUTTON SPRING
190 72X1866 CARTE ELECTRONIQUE
ELECTRONIC CARD

MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
3/4

NE2.347
NE2.347
296
270
276
227
250
200
241
242
294
240
220
216
215
255
256
245
236
235
230
275
246
295
284
290
280
282
283
281
291
205
231
251
257

MWK200X
MWK200X1
P33CKL10I
8X0100 11/2006
4/4

REP. REF. SAV DESIGNATION
SR 77X9563 JOINT MOUSSE
GASKET
200 74X7235 SOCLE
BASE PLATE
205 76X7866 TRANSFORMATEUR
TRANSFORMER
215 71X1258 CORDON SECTEUR
CORD, MAINS
216 76X5601 PASSE FILS
GROMMET
220 76X7872 VENTILATEUR FOUR
OVEN FAN
227 74X2909 PROTECTEUR D'ONDES
WAVE GUARD
230 71X9689 MAGNETRON
MAGNETRON
231 75X1654 THERMOSTAT
THERMOSTAT
235 76X4030 CONDENSATEUR
CAPACITOR
236 79X5930 SUPPORT CONDENSATEUR
CAPACITOR HOLDER
240 76X7877 MOTEUR PLATEAU
TURNTABLE MOTOR
241 74X0686 CACHE MOTEUR
MOTOR COVER
242 76X7754 VIS
SCREW
245 76X7880 GUIDE D'AIR INF.
LOWER AIR GUIDE
246 77X7788 GUIDE D'AIR SUP.
UPPER AIR GUIDE
250 74X2914 RESISTANCE GRILL
RESISTOR, GRILL
REP. REF. SAV DESIGNATION
251 71X9690 THERMOSTAT
THERMOSTAT
255 76X9328 FLASQUE
FLANGE
256 77X9557 COUPELLE
CUP BEARING
257 78X4792 SUPPORT PALIER
BEARING SUPPORT
270 76X7882 LAMPE
LAMP
275 76X7884 DIODE
RECTIFIER ASSEMBLY
276 77X9558 THERMISTANCE
THERMISTOR
280 77X7779 MOTEUR
MOTOR
281 78X3171 THERMOSTAT 150°C
THERMOSTAT 150°C
282 75X0152 TURBINE
TURBINE
283 74X7749 RESISTANCE
RESISTOR
284 77X7783 DEFLECTEUR
DEFLECTOR
290 77X9559 CAPOT GA
COVER GA
291 76X9436 FILM ANTI BRUIT
NOISE SHEET
294 74X0039 CHASSIS
FRAME
295 77X7784 COUVERCLE ARRIERE
REAR COVER
296 74X9882 GRADIN FILS
SELF SUPPORT
