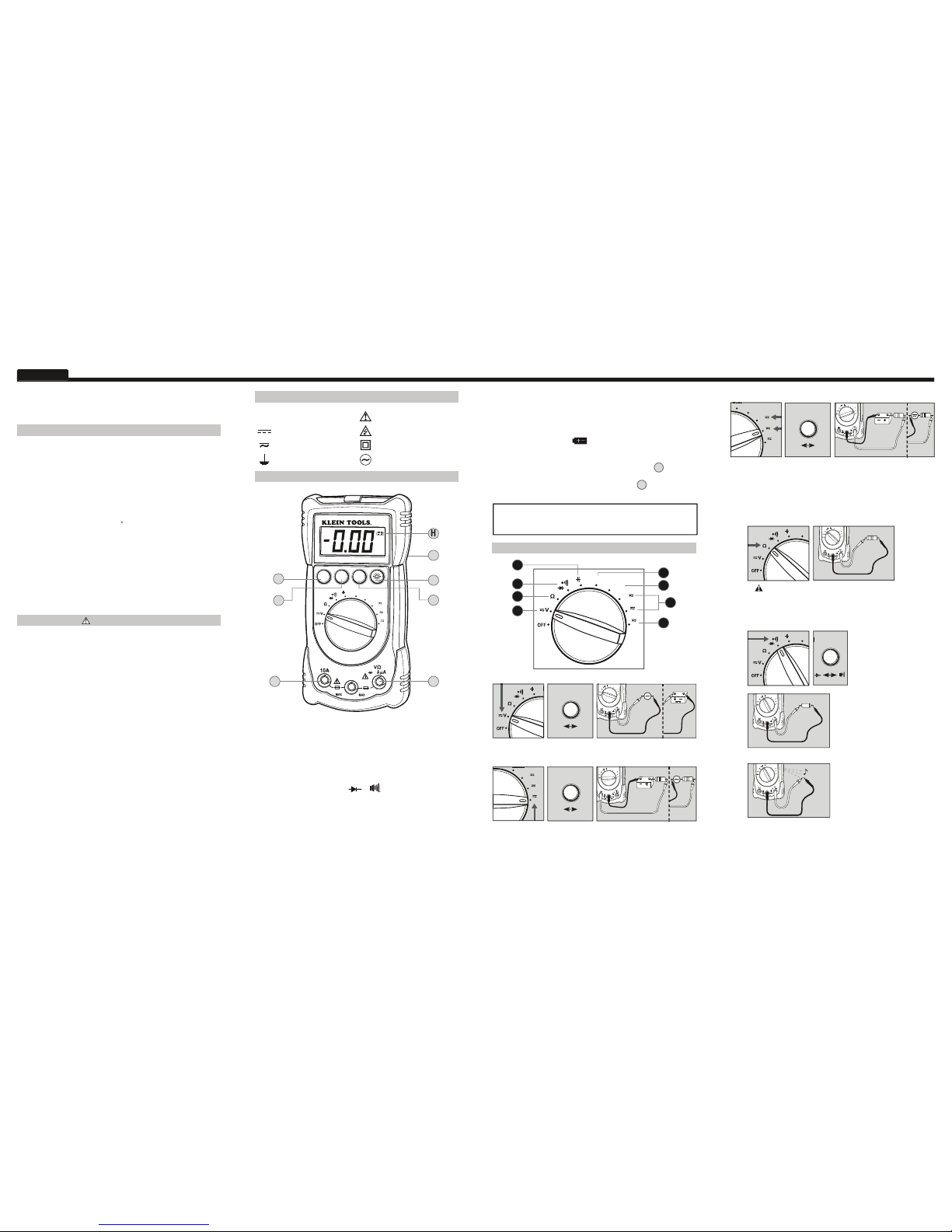

Klein Tools MM200 User manual

CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
[email protected]
www.kleintools.com
139572T Rev. 11/13 C
139572T Rev. 11/13 C
ENGLISH
•
3-3/4 DIGIT
3999 COUNT
LCD
•
AUTO
RANGING
•
DATA HOLD
•
BACKLIGHT
•
LEAD
HOLDER
•
KICKSTAND
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
ENGLISH
SYMBOLS USED ON LCD
~
AC Measurement DC Measurement
-
Negative DC Value
OL
Overload: Range Exceeded
Low Battery HHold Active
AUTO
Auto Range Active
V
Voltage Measurement
%
Duty Cycle Mode Frequency Mode
A
Current in Amps
Ω
Resistance in Ohms
Diode Test Continuity Test
n
Nano 10
-9
°
F
Temperature in Fahrenheit
m
Milli 10
-3
F
Capacitance in Farads
µ
Micro 10
-6
M
Mega 10
6
k
Kilo 10
3
H z%
mA
A
µA
Temp
H z%
mA
A
µA
Temp
•
Safely discharge capacitor before measurement.
•
Reading may take up to 60 seconds for large capacitors.
7. Frequency (Hz)/Duty Cycle < 1MHz
•
Use included thermocouple and adapter.
•
Do not apply voltage to thermocouple.
•
Follow AC Voltage test setup.
8. Temperature: -4°
≤
°F
≤
1832°
WARRANTY
www.kleintools.com/warranty
CLEANING
Turn instrument off and disconnect test leads. Clean the instrument by using
a damp cloth. Do not use abrasive cleaners or solvents.
STORAGE
Remove the batteries when instrument is not in use for a prolonged period of
time. Do not expose to high temperatures or humidity. After a period of storage
in extreme conditions exceeding the limits mentioned in the Specifications
section, allow the instrument to return to normal operating conditions before
using it.
DISPOSAL /RECYCLE

Caution:
This symbol indicates that equipment and its accessories
shall be subject to a separate collection and correct disposal.
Max Input Current:
• mA Input:
400mA DC / AC RMS
• 10A Input:
10A DC / AC RMS
AC/DC Current Measurement
Range Resolution DC Accuracy AC Accuracy
400
μ
A ~ 400mA
0.1
μ
A ~ 0.1mA
± (1.0% + 3 d)
± (1.2% + 3 d)
10A
0.01A
± (3.0% + 5 d)
± (3.0% + 5 d)
Overload Protection:
• mA Input:
F400mA / 250V fuse
• 10A Input:
F10A / 500V fuse
Diode Test
Overload Protection Test Current Open Circuit Voltage
600V RMS
Appx. 0.6mA
Appx. < 1.5V DC
Continuity Test
Overload Protection Open Circuit Voltage
600V RMS
Appx. 0.44V
H z%
Temp
Temp
6. Capacitance < 200
μF
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
ELECTRICAL SPECIFICATIONS
DC Voltage Measurement
Range Resolution Accuracy
400mV ~ 600V
0.1mV ~ 1V
± (0.5% + 3 digits)
Overload Protection:
600V RMS
Input Impedance:
> 10M
Ω
Capacitance Measurement
Range Resolution Accuracy
4nF ~ 40
μ
F
0.001nF ~ 0.01
μ
F
± (3.0% + 6 digits)
200
μ
F
0.1
μ
F
± (4.0% + 6 digits)
Overload Protection:
600V RMS
4nF Range:
Stated accuracy with film capacitor or better.
Frequency Measurement
Range Resolution Accuracy
9.999Hz ~ 999.9kHz
0.001Hz ~ 0.1kHz
± (0.5% + 2 digits)
Overload Protection:
600V RMS
Sensitivity:
0.7V RMS at 1MHz
Temperature Measurement
Range Resolution Accuracy
-4
°
F ~ 32
°
F
1
°
F
± (5.0% + 2 digits)
32
°
F ~ 1832
°
F
1
°
F
± (3.0% + 2 digits)
Overload Protection:
600V RMS
Sensor:
K-type thermocouple, accuracy not listed
Duty Cycle Measurement
Range Resolution Accuracy
0.1% ~ 99.9%
0.1%
± (2% + 5 digits)
Overload Protection:
600V RMS
Frequency:
0.5Hz ~ 100kHz (pulsewidth > 2μsec)
Resistance Measurement
Range Resolution Accuracy
400
Ω ~
4M
Ω
0.1
Ω ~
0.001M
Ω
± (0.8% + 4 digits)
40M
Ω
0.01M
Ω
± (1.5% + 4 digits)
Overload Protection:
600V RMS
AC Voltage Measurement
Range Resolution Accuracy
4V ~ 600V
1mV ~ 1V
± (1.2% + 5 digits)
Overload Protection:
600V RMS
Frequency:
50 ~ 60Hz
Input Impedance:
> 10M
Ω
Response:
Averaging
PRESS
Hz
%
Instruction Manual
MM200
600V
10A

ENGLISH
A. B. Use properly safety-rated leads.
A. Do not attempt to measure more than 600V or 400mA.
B. Do not attempt to measure more than 10A.
C. Select Functionality Button
•
Switch between AC and DC.
•
Switch between
and
.
D. Data Hold
•
Press to hold the current input on the display.
•
Press again to return to live reading.
E. Select Frequency/Duty Cycle Button
•
Switch between measurement,
Hz
, and
%
.
FUNCTION INSTRUCTIONS
•
Do not attempt to measure resistance on a live circuit.
5. Diode/Continuity
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
B
C
On Back
E
A
H z%
H
H z%
mA
A
µA
Temp
Temp
H z%
mA
A
µA
Temp
H
z%
H
z%
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
F. Backlight
•
Press to enable/disable lights.
•
Using lights drains the battery significantly.
G. H. Battery/Fuse Replacement
•
When
indicator is displayed on the LCD, batteries must be
replaced.
•
Remove back screw and replace 9V battery.
•
If more than 400mA is applied to
A
, replace with 400mA/250V
fast-blow fuse.
•
If more than 10A is applied to
B
, replace with respective
10A/500V fast-blow fuse.
Auto Power-Off
•
Device will power off after 15 minutes non-use.
•
Turn the dial or press a button to wake.
H
F
D
G
FEATURE DETAILS
MM200
Instruction Manual
GENERAL SPECIFICATIONS
The Klein Tools MM200 is an auto-ranging multimeter. It measures
AC / DC voltage, AC /DC current, resistance, capacitance, temperature,
and frequency. It can also test diodes and continuity.
•
Operating Altitude:
2000 meters
•
Relative Humidity:
75% max operating
•
Operating Temperature:
32°F ~ 104°F (0°C~ 40°C) < 75%
•
Storage Temperature:
-4°F ~ 140°F (-20°C ~ 60°C)< 80%
•
Accuracy Temperature:
64°F ~ 82°F (18°C ~ 28°C) < 75%
•
Temperature Coefcient:
0.1
*
(specified accuracy) /°C
•
Sampling Frequency:
3 samples per second
•
Dimensions:
6" x 3" x 2" (152 mm x 76 mm x 51 mm)
•
Weight:
8.36 oz. (237 g)
•
Calibration:
Accurate for one year
•
Safety Rating:
CAT III 600V
•
Listing:
ETL & cETL standard UL 3111-1 listed
•
Pollution Degree:
2
•
Accuracy:
± (% of reading + # of least significant digits)
WARNINGS
To ensure safe operation and service of the tester, follow these instructions.
Failure to observe these warnings can result in severe injury or death.
•
Before each use, verify meter operation by measuring
a known voltage or current.
•
Never use the meter on a circuit with voltages that exceed the
category based rating of this meter.
•
Do not use the meter during electrical storms, or in wet weather.
•
Do not use the meter or test leads if they appear to be damaged.
•
Ensure meter leads are fully seated, and keep fingers away from
the metal probe contacts when making measurements.
•
Do not open the meter to replace batteries while the probes
are connected.
•
Use caution when working with voltages above 60V DC,
or 25V AC RMS. Such voltages pose a shock hazard.
•
To avoid false readings that can lead to electrical shock,
replace batteries if a low battery indicator appears.
•
Unless measuring voltage or current, shut off and lock out
power before measuring resistance or capacitance.
•
Always adhere to local and national safety codes. Use individual
protective equipment to prevent shock and arc blast injury where
hazardous live conductors are exposed.
•
Select AC or DC voltage source.
2. AC /DC Current (large): < 10A
1. AC /DC Voltage: < 600V
•
Start with this setting if current level is unknown.
•
Attach red lead to “10A” input.
•
Select AC or DC current source.
•
Current above 10A will require fuse replacement.
Diode:
Display shows:
•
Forward voltage drop if
forward biased.
•
“O.L.” if reverse biased.
3. AC/DC Current (small): < 400mA
•
Attach red lead to “mAμA” input.
•
Select μA or mA, and AC or DC current source.
•
Current above 400mA will require fuse replacement.
4. Resistance: < 40M
Ω
SYMBOLS
~
AC Alternating Current Warning or Caution
DC Direct Current Dangerous Levels
DC/AC Voltage or Current Double Insulated Class II
Ground AC Source
FUNC.
FUNC.
PRESS
AC DC
Continuity
:
•
Display shows resistance.
•
Buzzer sounds if less than 50
Ω
.
PRESS
AC
DC
FUNC.
PRESS
AC DC
PRESS
AC
DC
FUNC.
PRESS
AC DC
PRESS
AC
DC
PRESS
H z%
mA
A
µA
Temp
3
5
6
2
1
4
7
8

139573T Rev. 11/13 C
139573T Rev. 11/13 C
SERVICIO AL CLIENTE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
[email protected]
www.kleintools.com
ESPAÑOL
•
PANTALLA
LCD DE 3-3/4
DÍGITOS CON
RECUENTO
DE3999
•
RANGO
AUTOMÁTICO
•
RETENCIÓN
DEDATOS
•
RETRO-
ILUMINACIÓN
•
PORTACABLES
•
PIE DE APOYO
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
ESPAÑOL
SÍMBOLOS UTILIZADOS EN LA PANTALLA LCD
~
Medición de CA Medición de CD
-
Valor negativo de CD
OL
Sobrecarga: rango excedido
Batería baja HRetención activa
AUTO
Rango automático activo
V
Medición de voltaje
%
Modo Ciclo de servicio Modo Frecuencia
A
Corriente en amperios
Ω
Resistencia en ohmios
Prueba de diodo Prueba de continuidad
n
Nano 10
-9
°
F
Temperatura en Fahrenheit
m
Mili 10
-3
F
Capacitancia en faradios
µ
Micro 10
-6
M
Mega 10
6
k
Kilo 10
3
H z%
mA
A
µA
Temp
H z%
mA
A
µA
Temp
•
Descargue el capacitor de manera segura antes de la medición.
Descargue el capacitor de manera segura antes de la medición.
•
La lectura puede tardar hasta 60 segundos en el caso de los
capacitores grandes.
7. Frecuencia (Hz)/Ciclo de servicio < 1MHz
•
Utilice el termopar o adaptador incluido.
•
No aplique voltaje al termopar.
•
Respete la configuración de prueba de voltaje de CA.
8. Temperatura: -4°
≤
°F
≤
1832°
GARANTÍA
www.kleintools.com/warranty
LIMPIEZA
Apague el instrumento y desconecte los cables de prueba. Limpie el instrumento
con un paño húmedo. No utilice solventes ni limpiadores abrasivos.
ALMACENAMIENTO
Retire las baterías si no va a utilizar el instrumento durante un tiempo prolongado.
No lo exponga a la humedad ni a altas temperaturas. Luego de un período de
almacenamiento en condiciones extremas que sobrepasen los límites mencionados
en la sección Especificaciones, deje que el instrumento vuelva a las condiciones
de funcionamiento normales antes de utilizarlo.
ELIMINACIÓN/RECICLAJE

Precaución:
Este símbolo indica que el equipo y sus accesorios
están sujetos a una recolección por separado y su posterior
eliminación correcta.
Corriente máx de entrada:
• Entrada de mA:
400mA CD/CA RMS
• Entrada de 10A:
10 A CD/CA RMS
Medición de corriente CA/CD
Rango Resolución Precisión CD Precisión CA
400
µ
A ~ 400mA
0,1
µ
A ~ 0,1mA
± (1,0% + 3 dígitos)
± (1,2% + 3 dígitos)
10 A
0,01 A
± (3,0 % + 5 dígitos)
± (3,0 % + 5 dígitos)
Protección contra sobrecarga:
• Entrada de mA:
Fusible F400mA/250V
• Entrada de 10A:
Fusible F10A/500V
Prueba de diodo
Protección contra
sobrecarga: Corriente de prueba Voltaje de circuito abierto
600V RMS
Aprox. 0,6 mA
Aprox. < 1,5V CD
Prueba de continuidad
Protección contra sobrecarga: Voltaje de circuito abierto
600 V RMS
Aprox. 0,44 V
H z%
Temp
Temp
6. Capacitancia < 200
μF
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
ESPECIFICACIONES ELÉCTRICAS
Medición de voltaje CD
Rango Resolución Precisión
400 mV ~ 600 V
0,1 mV ~ 1 V
± (0,5% + 3 dígitos)
Protección contra sobrecarga:
600V RMS
Impedancia de entrada:
> 10M
Ω
Medición de capacitancia
Rango Resolución Precisión
4nF ~ 40
μ
F
0,001nF ~ 0,01
μ
F
± (3,0% + 6 dígitos)
200
μ
F
0,1
μ
F
± (4,0% + 6 dígitos)
Protección contra sobrecarga:
600 V RMS
Rango de 4nF:
Precisión establecida con capacitor de película o mejor.
Medición de frecuencia
Rango Resolución Precisión
9,999Hz ~ 999,9kHz
0,001Hz ~ 0,1kHz
± (0,5% + 2 dígitos)
Protección contra sobrecarga:
600 V RMS
Sensibilidad:
0,7V RMS a 1MHz
Medición de temperatura
Rango Resolución Precisión
-4
°
F ~ 32
°
F
1
°
F
± (5,0 % + 2 dígitos)
32
°
F ~ 1832
°
F
1
°
F
± (3,0 % + 2 dígitos)
Protección contra sobrecarga:
600 V RMS
Sensor:
Termopar tipo K; precisión no clasificada
Medición de ciclo de servicio
Rango Resolución Precisión
0,1% ~ 99,9%
0,1%
± (2 % + 5 dígitos)
Protección contra sobrecarga:
600 V RMS
Frecuencia:
0,5Hz ~ 100kHz (magnitud del impulso > 2μsec)
Medición de resistencia
Rango Resolución Precisión
400
Ω ~
4M
Ω
0,1
Ω ~
0,001M
Ω
± (0,8 % + 4 dígitos)
40M
Ω
0,01M
Ω
± (1,5% + 4 dígitos)
Protección contra sobrecarga:
600V RMS
Medición de voltaje CA
Rango Resolución Precisión
4V ~ 600V
1 mV ~ 1 V
± (1,2% + 5 dígitos)
Protección contra sobrecarga:
600V RMS
Frecuencia:
50Hz ~ 60Hz
Impedancia de entrada:
> 10M
Ω
Respuesta:
Promedio
PRESS
(PRESIONAR)
Hz
%
Manual de
instrucciones
MM200
600 V
10 A

ESPAÑOL
A. B. Utilice cables con una clasicación de seguridad adecuada.
A. No intente medir más de 600V o 400mA.
B. No intente medir más de 10A.
C. Seleccione el botón Functionality (Funcionalidad).
•
Alterne entre CA y CD.
•
Alterne entre
y
.
D. Retención de datos
•
Presione para retener la entrada de corriente en la pantalla.
•
Presione nuevamente para volver a la lectura activa.
E. Seleccione el botón Frequency/Duty Cycle (Frecuencia/Ciclo
deservicio).
•
Alterne entre medición,
Hz
y
%
.
INSTRUCCIONES Y FUNCIONES
•
No intente medir resistencia en un circuito activo.
5. Diodo/Continuidad
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
B
C
En la parte posterior
E
A
H z%
H
H z%
mA
A
µA
Temp
Temp
H z%
mA
A
µA
Temp
H
z%
H
z%
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
F. Retroiluminación
•
Presione para activar/desactivar las luces.
•
El uso de las luces descarga las baterías considerablemente.
G. H. Reemplazo de baterías/fusibles
•
Cuando el indicador
se muestra en la pantalla LCD, se deben
reemplazar las baterías.
•
Quite el tornillo de la parte posterior y reemplace la batería de 9V.
•
Si se aplica más de 400mA a
A
, coloque un fusible rápido de
400mA/250V.
•
Si se aplica más de 10A a
B
, coloque un fusible rápido de
10A/500V correspondiente.
Apagado automático
•
El dispositivo se apagará automáticamente después de
15minutos de no utilizarlo.
•
Gire el dial o presione un botón para encenderlo.
H
F
D
G
DETALLES DE LAS CARACTERÍSTICAS
MM200
Manual de instrucciones
ESPECIFICACIONES GENERALES
Klein Tools MM200 es un multímetro de rango automático. Mide voltaje
CA/CD, corriente CA/CD, resistencia, capacitancia, temperatura y
frecuencia. También sirve para probar diodos y continuidad.
•
Altitud de funcionamiento:
2000 metros
•
Humedad relativa:
75% máx, en funcionamiento
•
Temperatura operativa:
32°F ~ 104°F (0°C~ 40°C) < 75%
•
Temperatura de almacenamiento:
-4°F ~ 140°F (-20°C ~ 60°C)< 80%
•
Temperatura de precisión:
64°F ~ 82°F (18°C ~ 28°C) < 75%
•
Coeciente de temperatura:
0,1
*
(precisión especificada)/°C
•
Frecuencia de muestreo:
3 muestras por segundo
•
Dimensiones:
6" × 3" × 2" (152mm × 76mm × 51mm)
•
Peso:
8,36oz (237g)
•
Calibración:
Preciso durante un año
•
Clasicación de seguridad:
CAT III 600V
•
Certicación:
Normas ETL y cETL con clasificación UL 3111-1
•
Grado de contaminación:
2
•
Precisión:
± (% de lectura + cantidad de dígitos menos significativos)
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del multímetro, siga
estas instrucciones. El incumplimiento de estas advertencias puede dar
lugar a lesiones o provocar la muerte.
•
Antes de cada uso, verifique el funcionamiento del multímetro
midiendo un voltaje o corriente conocidos.
•
Nunca debe utilizar este multímetro en un circuito con voltajes que
excedan la clasificación basada en categorías del multímetro.
•
No utilice el multímetro durante tormentas eléctricas o en clima húmedo.
•
No utilice el multímetro o los cables de prueba si en apariencia
estándañados.
•
Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la sonda
de metal al realizar las mediciones.
•
No abra el multímetro para reemplazar las baterías mientras las
sondas están conectadas.
•
Proceda con precaución cuando trabaje con voltajes superiores a
60VCD o 25V CA RMS. Esos voltajes implican un riesgo de descarga.
•
Para evitar lecturas falsas que puedan provocar descarga eléctrica,
reemplace las baterías si aparece el indicador de batería baja.
•
A menos que esté midiendo voltaje o corriente, apague y bloquee la
energía antes de medir resistencia o capacitancia.
•
Cumpla siempre con los códigos de seguridad locales y nacionales.
Utilice equipo de protección individual para prevenir lesiones por
descarga y arco eléctrico en aquellos lugares donde se exponen
conductores activos peligrosos.
•
Seleccione una fuente de voltaje CA o CD.
2. Corriente CA/CD (grande): < 10 A
1. Voltaje CA/CD: < 600 V
•
Comience con esta configuración si no conoce el nivel de corriente.
•
Conecte el cable rojo a la entrada “10A”.
•
Seleccione una fuente de corriente CA o CD.
•
Si la corriente es superior a 10 A, se deberá reemplazar el fusible.
Diodo:
La pantalla muestra:
•
Forward voltage drop if forward
biased (caída de voltaje directo
si hay polarización directa).
•
“O.L.” if reverse biased (sobrecarga
si hay polarización inversa).
3. Corriente CA/CD (pequeño): < 400mA
•
Conecte el cable rojo a la entrada “mAμA”.
•
Seleccione μA o mA y la fuente de corriente CA o CD.
•
Si la corriente es superior a 400 mA, se deberá reemplazar el fusible.
4. Resistencia: < 40M
Ω
SÍMBOLOS
~
Corriente alterna CA Advertencia o precaución
Corriente directa CD Niveles peligrosos
Voltaje o corriente CD/CA Doble aislamiento Clase II
Conexión a tierra Fuente de CA
FUNC.
FUNC.
PRESS
AC DC
Continuidad
:
•
La pantalla muestra la resistencia.
•
Suena el zumbador si es inferior
a50
Ω.
PRESS
(PRESIONAR)
CA
CD
FUNC.
PRESS
AC DC
PRESS
(PRESIONAR)
CA
CD
FUNC.
PRESS
AC DC
PRESS
(PRESIONAR)
CA
CD
PRESS
(PRESIONAR)
H z%
mA
A
µA
Temp
3
5
6
2
1
4
7
8

139809 Rev. 11/13 A
139809 Rev. 11/13 A
ATENDIMENTO AO CLIENTE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
[email protected]
www.kleintools.com
PORTUGUÊS
•
DISPLAY LCD
COM 3-3/4
DÍGITOS
E 3999
CONTAGENS
•
MUDANÇA
DE FAIXA
AUTOMÁTICA
•
RETENÇÃO
DE DADOS
•
LUZ DE
FUNDO
•
CABO DE
SUPORTE
•
KICKSTAND
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
SÍMBOLOS USADOS NO DISPLAY LCD
~
Medição AC Medição DC
-
Valor negativo de DC
OL
Sobrecarga: Faixa excedida
Bateria fraca HRetenção ativa
AUTO
Faixa automática ativa
V
Medição de tensão
%
Modo de ciclo de operação Modo de frequência
A
Corrente em ampères
Ω
Resistência em ohms
Teste de diodo Teste de continuidade
n
Nano 10
-9
°
F
Temperatura em fahrenheit
m
Mili 10
-3
F
Capacitância em farads
µ
Micro 10
-6
M
Mega 10
6
k
Quilo 10
3
PORTUGUÊS
H z%
mA
A
µA
Temp
H z%
mA
A
µA
Temp
•
Descarregue o capacitor com segurança antes de realizar
amedição.
•
A leitura pode levar até 60 segundos para capacitores grandes.
7. Frequência (Hz)/Ciclo de operação < 1MHz
•
Use o termopar e o adaptador fornecidos.
•
Não aplique tensão ao termopar.
•
Siga a configuração do teste de tensão AC.
8. Temperatura -4°
≤
°F
≤
1832°
GARANTIA
www.kleintools.com/warranty
LIMPEZA
Desligue o instrumento e desconecte os cabos de teste. Limpe o instrumento
usando um pano úmido. Não use produtos de limpeza abrasivos ou solventes.
ARMAZENAMENTO
Remova as baterias quando o instrumento não estiver em uso por um longo
período de tempo. Não exponha o instrumento a altas temperaturas ou umidade.
Após um período de armazenamento em condições extremas que excedem os
limites mencionados na seção Especificações, deixe que o instrumento retorne
às condições normais de operação antes de usá-lo.
DESCARTE/RECICLAGEM

Cuidado:
Este símbolo indica que o equipamento e seus
acessórios podem estar sujeitos a coleta e descarte separados.
Corrente de entrada máx.:
• Entrada mA:
400 mA DC/AC RMS
• Entrada 10 A:
10 A DC/AC RMS
Medição de corrente AC/DC
Faixa Resolução Exatidão para DC Exatidão para AC
400
μ
A ~ 400 mA
0,1
μ
A ~ 0,1 mA
± (1,0 % + 3 d)
± (1,2 % + 3 d)
10 A
0,01 A
± (3,0 % + 5 d)
± (3,0 % + 5 d)
Proteção contra sobrecarga:
• Entrada mA:
F400 mA / 250 V
fusível
• Entrada 10 A:
F10 A / 500 V fusível
Teste de diodo
Proteção contra
sobrecarga Corrente de teste Tensão de circuito aberto
600 V RMS
Aprox. 0,6 mA
Aprox. < 1,5 V DC
Teste de continuidade
Proteção contra sobrecarga Tensão de circuito aberto
600 V RMS
Aprox. 0,44 V
H z%
Temp
Temp
6. Capacitância < 200
μF
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
ESPECIFICAÇÕES ELÉTRICAS
ESPECIFICAÇÕES ELÉTRICAS
Medição de tensão DC
Faixa Resolução Exatidão
400 mV ~ 600 V
0,1 mV ~ 1 V
± (0,5 % + 3 dígitos)
Proteção contra sobrecarga:
600 V RMS
Impedância de entrada:
> 10 M
Ω
Medição da capacitância
Faixa Resolução Exatidão
4 nF ~ 40
μ
F
0,001 nF ~ 0.01
μ
F
± (3,0 % + 6 dígitos)
200
μ
F
0,1
μ
F
± (4,0 % + 6 dígitos)
Proteção contra sobrecarga:
600V RMS
Faixa de 4nF:
Exatidão declarada com capacitor de película ou melhor.
Medição da frequência
Faixa Resolução Exatidão
9,999 Hz ~ 999,9 kHz
0,001 Hz ~ 0,1 kHz
± (0,5 % + 2 dígitos)
Proteção contra sobrecarga:
600 V RMS
Sensibilidade:
0,7 V RMS a 1 MHz
Medição de temperatura
Faixa Resolução Exatidão
-4
°
F ~ 32
°
F
1
°
F
± (5,0 % + 2 dígitos)
32
°
F ~ 1832
°
F
1
°
F
± (3,0 % + 2 dígitos)
Proteção contra sobrecarga:
600 V RMS
Sensor:
Termopar tipo K, exatidão não relacionada
Medição do ciclo de operação
Faixa Resolução Exatidão
0,1 % ~ 99,9 %
0,1 %
± (2 % + 5 dígitos)
Proteção contra sobrecarga:
600 V RMS
Frequência:
0,5 Hz a 100 kHz, (largura de pulso > 2 μs)
Medição da resistência
Faixa Resolução Exatidão
400
Ω ~
4 M
Ω
0,1
Ω ~
0,001 M
Ω
± (0,8 % + 4 dígitos)
40M
Ω
0,001 M
Ω
± (1,5 % + 4 dígitos)
Proteção contra sobrecarga:
600V RMS
Medição de tensão AC
Faixa Resolução Exatidão
4 V ~ 600 V
1 mV ~ 1 V
± (1,2% + 5 dígitos)
Proteção contra sobrecarga:
600 V RMS
Frequência:
50 ~ 60Hz
Impedância de entrada:
> 10M
Ω
Resposta:
Média
PRESSIONE
Hz
%
Manual de instruções
MM200
600 V
10 A

PORTUGUÊS
A. B. Utilize cabos com classicação de segurança adequada.
A. Não tente medir mais do que 600V DC ou 400mA.
B. Não tente medir mais do que 10A.
C. Botão de seleção de funcionalidade
•
Alterne entre AC e DC
•
Alterne entre
e
.
C. Retenção de dados
•
Pressione para pausar e manter os dados atuais exibidos
nodisplay.
•
Pressione novamente para retornar à leitura em tempo real.
E. Selecione o botão Frequency/Duty Cycle
•
Alterne entre a medição em
Hz
e
%
.
INSTRUÇÕES DAS FUNÇÕES
INSTRUÇÕES DAS FUNÇÕES
•
Não tente medir a resistência em um circuito energizado.
5. Diodo/continuidade
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
B
C
Na parte de trás
E
A
H z%
H
H z%
mA
A
µA
Temp
Temp
H z%
mA
A
µA
Temp
H
z%
H
z%
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
F. Luz de fundo
•
Pressione para acender/apagar a luz.
•
Usar as luzes consome bateria significativamente.
G. H. Substituição da bateria/fusível
•
Quando o indicador
é exibido no display LCD, as pilhas
devem ser substituídas.
•
Remova o parafuso traseiro e substitua a bateria de 9 V.
•
Se for aplicado mais de 400 mA à
A
, substitua pelo fusível
rápido de 400 mA/250 V.
•
Se for aplicado mais de 10 A à
B
, substitua pelo respectivo
fusível rápido de 10 A/500 V.
Desligamento automático
•
O dispositivo desligará após 15 minutos inativo.
•
Gire o botão ou pressione um botão para ativá-lo.
H
F
D
G
DETALHES DE RECURSOS
MM200
Manual de instruções
ESPECIFICAÇÕES GERAIS
ESPECIFICAÇÕES GERAIS
O Klein Tools MM200 é um multímetro com mudança de faixa automática.
Ele mede tensão AC/DC, corrente AC/DC, resistência, capacitância,
frequência e frequência. Ele também pode testar diodos e continuidade.
•
Altitude de operação:
2000 metros
•
Umidade relativa:
75% máx. de operação
•
Temperatura de operação:
32 °F ~ 104 °F (0 °C~ 40 °C) < 75%
•
Temperatura de armazenamento:
-4 °F ~ 140 °F (-20 °C ~ 60 °C)< 80%
•
Temperatura de exatidão:
64° F ~ 82 °F (18 °C ~ 28 °C) < 75%
•
Coeciente de temperatura:
0.1
*
(exatidão especificada)/°C
•
Amostra de frequência:
3 amostras por segundo
•
Dimensões:
6" x 3" x 2" (152 mm x 76 mm x 51 mm)
•
Peso:
8,36 oz. (237 g)
•
Calibração:
exata por um ano
•
Classicação de segurança:
CAT III 600 V
•
Listagem:
Listado pela norma ETL e cETL UL 3111-1
•
Grau de poluição:
2
•
Exatidão:
± (% de leitura + núm. de dígitos menos significativos)
ADVERTÊNCIAS
Para assegurar uma operação e serviço do detector seguros, siga estas
instruções. A não observância destas advertências pode resultar em
acidentes pessoais graves ou morte.
•
Antes de cada utilização, verifique a operação do medidor medindo
uma tensão ou corrente conhecida.
•
Nunca utilize o medidor em um circuito com tensões que excedem
aclassificação baseada em categorias deste medidor.
•
Não utilize o medidor durante tempestades elétricas ou em tempo
chuvoso.
•
Não utilize o medidor ou os cabos de teste se aparentarem estar
danificados.
•
Certifique-se de que os cabos do medidor estejam totalmente
assentados e mantenha os dedos afastados dos contatos de metal
dasonda ao realizar medições.
•
Não abra o medidor para substituir pilhas enquanto as sondas
estiverem conectadas.
•
Tenha cuidado ao trabalhar com tensões acima de 60 V DC ou 25 V
AC RMS. Essas tensões podem causar choque elétrico.
•
Para evitar leituras falsas que podem causar choque elétrico,
substitua as pilhas se o indicador de bateria fraca aparecer.
•
A não ser que esteja medindo tensão ou corrente, desligue e bloqueie
a alimentação elétrica antes de medir a resistência ou capacitância.
•
Esteja sempre em conformidade com as regulamentações de
segurança locais e nacionais. Use equipamento de proteção individual
para evitar choque elétrico e acidente pessoal por descarga de arco
onde condutores vivos perigosos estão expostos.
•
Selecione corrente AC ou DC.
2. Corrente AC/DC (alta): < 10 A
1. Tensão AC/DC: < 600V
•
Inicie com esta configuração se o nível de corrente fordesconhecido.
•
Conecte o cabo vermelho na entrada de “10A”.
•
Selecione corrente AC ou DC.
•
Será necessária a substituição do fusível para correntes acima de 10 A.
Diodo:
O display mostra:
•
Queda de tensão direta se
apolarização for direta.
•
“O.L.” se a polarização for inversa.
3. Corrente AC/DC (pequena): < 400mA
•
Conecte o cabo vermelho na entrada de “mAμA”.
•
Selecione a fonte de corrente µA ou mA, e AC ou DC.
•
Será necessária a substituição do fusível para correntes acima
de400 mA.
4. Resistência: < 40 M
Ω
SÍMBOLOS
~
Corrente alternada AC Advertência ou cuidado
Corrente direta DC Níveis de perigo
Tensão ou corrente DC/AC Classe II de isolamento
duplo
Terra Fonte AC
FUNC.
FUNC.
PRESS
AC DC
Continuidade
:
•
O display mostra a resistência.
•
Um sinal sonoro será emitido
se ela for menor do que 50
Ω
.
PRESSIONE
AC
DC
FUNC.
PRESS
AC DC
PRESSIONE
AC
DC
FUNC.
PRESS
AC DC
PRESSIONE
AC
DC
PRESSIONE
H z%
mA
A
µA
Temp
3
5
6
2
1
4
7
8

139574T Rev. 11/13 C
139574T Rev. 11/13 C
SERVICE À LA CLIENTÈLE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
[email protected]
www.kleintools.com
FRANÇAIS
•
AFFICHAGE
ACL DE
33/4PO AVEC
COMPTAGE
JUSQU’À 3999
•
ÉVALUATION
AUTOMATIQUE
DE LA
SENSIBILITÉ
•
MAINTIEN DES
DONNÉES
•
RÉTRO-
ÉCLAIRAGE
•
PINCE
POUR BORNE
•
BÉQUILLE
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
FRANÇAIS
SYMBOLES UTILISÉS À L’ÉCRAN ACL
~
Mesure de tension c.a. Mesure de tension c.c.
-
Valeur c.c. négative
OL
Surcharge: dépassement
de la plage de mesure
Pile faible HMaintien des données activé
AUTO
Échelle automatique activée
V
Mesure de la tension
%
Mode Cycle de service Mode Fréquence
A
Courant en ampères
Ω
Résistance en ohms
Test de diode Test de continuité
n
Nano 10
-9
°
F
Température en Fahrenheit
m
Milli 10
-3
F
Capacité en farads
µ
Micro 10
-6
M
Méga 10
6
k
Kilo 10
3
H z%
mA
A
µA
Temp
H z%
mA
A
µA
Temp
•
Déchargez le condensateur de manière sécuritaire avant
d’effectuer la mesure.
•
Pour les condensateurs de grande capacité, la lecture peut
demander jusqu’à 60secondes.
7. Fréquence (Hz) / Cycle de service < 1MHz
•
Utilisez le thermocouple et l’adaptateur fournis.
•
N’appliquez pas de tension au thermocouple
•
Suivez les directives pour la configuration du test de tension c.a.
8. Température: -4°
≤
°F
≤
1832°
GARANTIE
www.kleintools.com/warranty
NETTOYAGE
Éteignez l’appareil et débranchez les fils de test. Nettoyez l’appareil à l’aide d’un
chiffon humide. N’utilisez pas de nettoyant abrasif ou de solvant.
RANGEMENT
Retirez les piles lorsque vous prévoyez ne pas utiliser l’appareil pendant une
longue période. N’exposez pas l’appareil à des températures élevées ou à un
taux d’humidité élevé. Après une période de stockage dans des conditions
extrêmes (hors des limites mentionnées dans la section des Caractéristiques
techniques), laissez l’appareil revenir à des conditions d’utilisation normales
avant de l’utiliser.
MISE AU REBUT/RECYCLAGE

Mise en garde:
Ce symbole indique que ce dispositif et ses
accessoires doivent faire l’objet d’une collecte distincte et être
éliminés correctement.
Courant maximum en entrée:
• Entrée en mA:
400mAc.c. / c.a.
(valeur efficace)
• Entrée 10A:
10Ac.c. / c.a.
(valeur efficace)
Mesure du courant c.a./c.c.
Plage de mesure Résolution Précision en c.c. Précision en c.a.
400
µ
A ~ 400mA
0,1
µ
A ~ 0,1mA
± (1,0% + 3chiffres)
± (1,2% + 3chiffres)
10A
0,01A
± (3,0% + 5chiffres)
± (3,0% + 5chiffres)
Protection contre la surcharge:
• Entrée en mA:
Fusible F400mA / 250V
• Entrée 10A:
Fusible F10A / 500V
Test de diode
Protection contre
la surcharge Courant de test Tension à circuit ouvert
600V
(valeur efficace)
Environ 0,6mA
Environ < 1,5V c.c.
Test de continuité
Protection contre la surcharge Tension à circuit ouvert
600V (valeur efficace)
Environ 0,44V
H z%
Temp
Temp
6. Capacité < 200
μF
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
SPÉCIFICATIONS ÉLECTRIQUES
Mesure de la tension c.c.
Plage de mesure Résolution Précision
400mV ~ 600V
0,1mV ~ 1V
± (0,5% + 3chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Impédance du signal d’entrée:
> 10M
Ω
Mesure de capacité
Plage de mesure Résolution Précision
4nF ~ 40
μ
F
0,001nF ~ 0,01
μ
F
± (3,0% + 6chiffres)
200
μ
F
0,1
μ
F
± (4,0% + 6chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Plage de 4nF:
Précision déclarée ou supérieure avec condensateur à film plastique.
Mesure de fréquence
Plage de mesure Résolution Précision
9,999Hz ~ 999,9kHz
0,001Hz ~ 0,1kHz
± (0,5% + 2chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Sensibilité:
0,7V (valeur efficace) à 1MHz
Mesure de température
Plage de mesure Résolution Précision
-4
°
F ~ 32
°
F
1
°
F
± (5,0% + 2chiffres)
32
°
F ~ 1832
°
F
1
°
F
± (3,0% + 2chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Capteur:
Thermocouple de typeK, précision non indiquée
Mesure de cycle de service
Plage de mesure Résolution Précision
0,1% ~ 99,9%
0,1%
± (2% + 5chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Fréquence:
0,5Hz à 100kHz, (durée de l’impulsion > 2μs)
Mesure de résistance
Plage de mesure Résolution Précision
400
Ω ~
4M
Ω
0,1
Ω ~
0,001M
Ω
± (0,8% + 4chiffres)
40M
Ω
0,01M
Ω
± (1,5% + 4chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Mesure de la tension c.a.
Plage de mesure Résolution Précision
4V ~ 600V
1mV ~ 1V
± (1,2% + 5chiffres)
Protection contre la surcharge:
600V (valeur efficace)
Fréquence:
50 ~ 60Hz
Impédance en entrée:
> 10M
Ω
Réponse:
Calcul de moyenne
APPUYER sur
Hz
%
Manuel d’utilisation
MM200
600 V
10 A

FRANÇAIS
A. B. Utilisez les ls avec une cote de sécurité appropriée.
A. Ne tentez pas de mesurer des valeurs supérieures
à 600V ou 400mA.
B. Ne tentez pas de mesurer des valeurs supérieures à 10A.
C. Bouton de sélection de fonctionnalité
•
Permet de basculer entre c.a. et c.c.
•
Permet de basculer entre
et
.
D. Maintien des données
•
Appuyez pour conserver l’entrée affichée à l’écran.
•
Appuyez à nouveau pour retourner à l’affichage en temps réel.
E. Sélectionnez le bouton Fréquence / Cycle de service
•
Permet de basculer entre les mesures
Hz
et
%
.
DIRECTIVES D’UTILISATION DES FONCTIONS
•
Ne tentez pas de mesurer la résistance sur un circuit alimenté
en électricité.
5. Diode / continuité
CATIII
COM
m
10A/500V ~
400mA/250V ~
600V MAX
Temp
FUNC. HOLD
MM200
H z%
mA
A
µA
Temp
H z%
B
C
À l’arrière
E
A
H z%
H
H z%
mA
A
µA
Temp
Temp
H z%
mA
A
µA
Temp
H
z%
H
z%
H z%
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H
z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
COM
m
10A/250V ~
400mA/250V ~
600VMAX
Temp
H z%
mA
A
µA
Temp
F. Rétroéclairage
•
Appuyez sur ce bouton pour activer ou désactiver l’éclairage.
•
La fonction d’éclairage décharge la pile rapidement.
G. H. Remplacement de la pile ou du fusible
•
Lorsque l’indicateur
est affiché à l’écran ACL, il est
nécessaire de remplacer la pile.
•
Retirez la vis à l’arrière, puis remplacez la pile 9V.
•
Si un courant supérieur à 400mA a été appliqué à
A
, remplacez
le fusible par un fusible à action rapide de 400mA / 250V.
•
Si un courant supérieur à 10A a été appliqué à
B
, remplacez le
fusible correspondant par un fusible à action rapide de 10A / 500V.
Arrêt automatique
•
L’appareil s’arrête automatiquement après 15minutes d’inactivité.
•
Tournez le cadran ou appuyez sur un bouton pour réactiver l’appareil.
H
F
D
G
CARACTÉRISTIQUES DÉTAILLÉES
MM200
Manuel d’utilisation
CARACTÉRISTIQUES GÉNÉRALES
Le MM200 de Klein Tools est un multimètre à échelle automatique. Il permet
de mesurer la tension c.a./c.c., le courant c.a./c.c., la résistance, la capacité,
la température et la fréquence. Il peut aussi tester les diodes et la continuité.
•
Altitude de fonctionnement:
2000mètres
•
Humidité relative:
maximum 75% lors de l’utilisation
•
Température de fonctionnement:
0°C~ 40°C (32°F ~ 104°F) < 75%
•
Température d’entreposage:
-20°C~ 60°C (-4°F ~ 140°F) < 80%
•
Température de précision:
18°C~ 28°C (64°F ~ 82°F) < 75%
•
Coefcient de température:
0,1
*
(précision indiquée) / °C
•
Fréquence d’échantillonnage:
3échantillons par seconde
•
Dimensions:
152mm x 76mm x 51mm (6po x 3po x 2po)
•
Poids:
237g (8,36oz)
•
Étalonnage:
Précis pendant un an
•
Cote de sécurité:
CAT III 600V
•
Homologations:
Homologué à la norme UL 3111-1 de ETL / cETL
•
Niveau de pollution:
2
•
Précision:
± (% de la lecture + nombre de chiffres les moins significatifs)
AVERTISSEMENTS
Pour garantir une utilisation et un entretien du testeur sécuritaires, suivez
ces consignes. Le non-respect de ces avertissements peut provoquer des
blessures graves, voire la mort.
•
Avant chaque utilisation, vérifiez le fonctionnement du multimètre en
mesurant une tension ou un courant de valeur connue.
•
N’utilisez jamais le multimètre sur un circuit dont la tension dépasse
la tension correspondant à la cote de sécurité de l’appareil.
•
N’utilisez pas le multimètre lors d’orages électriques ou par temps humide.
•
N’utilisez pas le multimètre ou les fils de test s’ils semblent avoir été
endommagés.
•
Assurez-vous que les fils de test sont bien installés et évitez de
toucher aux contacts métalliques des sondes lors de la mesure.
•
N’ouvrez pas le multimètre pour remplacer les piles lorsque les
sondes sont connectées.
•
Faites preuve de prudence lors de mesures sur des circuits de plus
de 60V c.c. ou de 25V c.a. (valeur efficace). De telles tensions
constituent un risque d’électrocution.
•
Pour éviter les lectures faussées pouvant provoquer une électrocution,
remplacez les piles lorsque l’indicateur de piles faibles apparaît.
•
À moins de mesurer la tension ou le courant, fermez et verrouillez
l’alimentation avant d’effectuer des mesures de résistance ou de capacité.
•
Assurez-vous de respecter en tout temps les codes de sécurité
locaux et nationaux. Utilisez de l’équipement de protection individuel
pour prévenir l’électrocution et les blessures causées par les arcs
électriques lorsque des conducteurs nus alimentés potentiellement
dangereux sont présents.
•
Sélectionnez la source de tension c.a. ou c.c.
2. Courant c.a./c.c. (forte intensité): < 10A
1. Tension c.a./c.c.: < 600V
•
Si le courant est inconnu, débutez la lecture avec ce réglage.
•
Fixez le fil rouge à la prise «10A».
•
Sélectionnez la source de courant c.a. ou c.c.
•
Si le fil est exposé à un courant supérieur à 10A, il est nécessaire
de remplacer le fusible.
Diode:
L’écran indique:
•
Une chute de tension directe
si la diode est polarisée dans
le sens direct.
•
«O.L.» si elle est polarisée
dans le sens inverse.
3. Courant c.a./c.c. (faible intensité): < 400mA
•
Fixez le fil rouge à la prise «mAμA».
•
Sélectionnez l’échelle µA ou mA et la source c.a. ou c.c.
•
Si le fil est exposé à un courant supérieur à 400mA, il est
nécessaire de remplacer le fusible.
4. Résistance: < 40M
Ω
SYMBOLES
~
Courant alternatif c.a. Avertissement
ou mise en garde
Courant continu c.c. Niveaux dangereux
Tension ou courant
c.c./c.a. Double vitrage de catégorieII
Mise à la masse Source c.a.
FUNC.
FUNC.
PRESS
AC DC
Continuité
:
•
L’écran indique la résistance.
•
La sonnerie retentit si la
résistance est inférieure à 50
Ω.
APPUYER sur
AC
DC
FUNC.
PRESS
AC DC
APPUYER sur
AC
DC
FUNC.
PRESS
AC DC
APPUYER sur
AC
DC
APPUYER sur
APPUYER sur
H z%
mA
A
µA
Temp
3
5
6
2
1
4
7
8
