Klein Tools MM1300 User manual

ENGLISH
www.kleintools.com
Instruction
Manual
For Professionals...Since 1857
®
MM1300
•
BACKLIGHT
•
BAR GRAPH
•
LEAD HOLDER
•
MAX /MIN
•
3-5/6 DIGIT
6000 COUNT LCD
•
AUTO /MANUAL
RANGE
•
AUTO HOLD
HOLD
Apo
AUTO
A-HOLD
RANGE
All manuals and user guides at all-guides.com
all-guides.com

ENGLISH
MM1300
Instruction Manual
GENERAL SPECIFICATIONS
The Klein Tools MM1300 is an auto-ranging multimeter. It measures AC/DC
voltage, AC/DC current, resistance, capacitance, frequency, duty cycle, and
temperature. It can also test diodes and continuity.
•
Operating Altitude: 6572 ft / 2000m
•
Relative Humidity: <75%
•
Operating Temperature: O°C/32°F to 50°C/122°F
•
Storage temperature: -20°C/ -4°F to 60°C/140°F<80% R.H.
•
Accuracy Temperature: 18°C/64°F to 28°C/82°F
•
Temperature Coefficient: 0.1*(specified accuracy)/ °C
•
Sampling Frequency: 3 samples per second
•
Dimensions: 7” x 3.5” x 1.875”
•
Weight: 14 oz.
•
Calibration: Accurate for one year
•
CAT Rating: CAT III 1000V, CAT IV 600V
•
Accuracy: ± (% of reading + # of least significant digits)
WARNINGS
To ensure safe operation and service of the tester, follow these instructions.
Failure to observe theses warnings can result in severe injury or death.
•
Before each use, verify meter operation by measuring a known
voltage or current.
•
Never use the meter on a circuit with voltages that exceed the
category based rating of this meter.
•
Do not use the meter during electrical storms, or in wet weather.
•
Do not use the meter or test leads if they appear to be damaged.
•
Ensure meter leads are fully seated, and keep fingers away from the
metal probe contacts when making measurements.
•
Do not open the meter to replace batteries or fuses while the probes
are connected.
•
Use caution when working with voltages above 60V DC, or 25V AC
RMS. Such voltages pose a shock hazard.
•
To avoid false readings that can lead to electrical shock, replace
batteries if a low battery indicator appears.
•
Unless measuring voltage or current, shut off and lock out power
before measuring resistance or capacitance.
•
Always adhere to local and national safety codes. Use individual
protective equipment to prevent shock and arc blast injury where
hazardous live conductors are exposed.
SYMBOLS
~
AC Alternating Current Warning or Caution
DC Direct Current Dangerous levels
DC/AC Voltage or Current Double Insulated Class II
Ground AC Source
All manuals and user guides at all-guides.com

FEATURE DETAILS
A.
Do not attempt to measure more than 1000V.
B.
Do not attempt to measure more than 400mA.
C.
Do not attempt to measure more than 10A.
D. Auto Power-Off (Apo)
•
Device will power off after 30 minutes non-use.
•
Press the select button to wake.
•
Disabled during Max/Min function.
•
Holding Select button while turning on disables Auto Power-Off.
E. Select Functionality Button
•
Switch between AC and DC.
•
Switch between “
Ω
”, “
” and “
”.
•
Switch between Hz and %.
•
Switch between °F and °C.
•
Wake meter during Auto Power Off.
F. Relative Reading Mode
•
Press to store current value.
•
Display will now show the difference between the stored and live
readings.
•
Press again to return to live reading.
G. Auto / Manual Range
•
Press repeatedly to cycle through manual ranges.
•
Press for 2 seconds to return to auto ranging mode.
•
AT is displayed on LCD only during auto ranging mode.
H. Max/Min Hold
•
Press to enter Max/Min mode; the largest and smallest values will
be saved while in this mode.
•
Press repeatedly to alternative between the maximum and
minimum readings.
•
Press for 2 seconds to return to live reading and clear the stored
maximum and minimum values.
I. Hold / Auto Hold / Backlight
•
Hold captures the current displayed value.
•
Auto Hold captures the first stable displayed value, until a new
stable value is measured. The meter will then capture the new value
and emit a beep (V, Ohm, Temperature and Amp functions).
B
D
A
F
E
C
G
I
H
L
K
J
M
All manuals and user guides at all-guides.com

•
Press to hold current input on the display.
•
Press again to enter Auto-Hold to capture stable values.
•
Press again to return to normal operation.
•
Press and hold to activate display backlight.
•
Using lights drains the battery significantly.
J. K. Battery/Fuse Replacement
•
When
indicator is displayed on the LCD, batteries must be
replaced.
•
Remove rubber boot, back screw and replace 2 x AAA batteries.
•
This meter uses 440mA/1000V (69192) and 11A/1000V (69191)
fast blow fuses.
L. Magnetic Hanger Accessory (Optional, Sold Separately)
•
Slide magnetic adapter into protective rubber boot.
•
Attach instruments to metal for hands-free use.
M. Bar Graph
•
The bar graph shows an approximate analog representation
of a measurement.
•
The bar graph responds much faster than the digital display.
•
The scale of the bar graph is zero to the maximum reading of
the selected range.
FUNCTION INSTRUCTIONS
1. AC Voltage: <1000V.
Features:
Do not attempt to measure more than 1000V
•
Rotate selector to "AC" Voltage position.
•
Attach red lead to “V” input.
5
18
3
4
7
6
MAX/MINRANGEHOLDREL AUTO HOLD
2
2. DC Voltage: <1000V.
Features:
Do not attempt to measure more than 1000V
•
Rotate selector to "DC" Voltage position.
•
Attach red lead to “V” input.
MAX/MIN
RANGEHOLDREL AUTO HOLD
All manuals and user guides at all-guides.com

3. AC/DC Current (large): <10A
Features:
Do not attempt to measure more than 10A
•
Start with this setting if current level is unknown.
•
Meter will automatically select "A" when red lead is connected to
"A" input. “
LEAd
” will show if connected but fuse is blown.
4. AC/DC Current (small): < 400mA
Features:
Do not attempt to measure more than 400mA
•
Rotate selector to "µA" or "mA" position
•
Attach red lead to “mAµA” input.
•
Select AC or DC current source.
5. Resistance/Diode/Continuity
Continuity Features:
MAX/MINHOLD
•
Display shows resistance.
•
Buzzer sounds if less than 40
Ω
Diode Features:
MAX/MINHOLD
Display shows:
•
Forward voltage drop if forward
biased.
•
“O.L” if reverse biased.
MAX/MINRANGEHOLDREL AUTO HOLD
MAX/MINRANGEHOLDREL AUTO HOLD
Resistance Features:
•
Do not
measure resistance on a
live circuit.
•
Ω
= < 60M
Ω
AUTO HOLDHOLDREL
•
RANGE MAX/MIN
All manuals and user guides at all-guides.com

ENGLISH
ELECTRICAL SPECIFICATIONS
DC Voltage Measurement
Range Resolution Accuracy
600mV
˜
600V
0.1mV
˜
0.1V
± (0.5% + 4 digits)
1000V
1V
± (0.8% + 10 digits)
Overload Protection:
1000V
Input Impedance (Nominal)
: 10M
Ω
, <100pF
AC Voltage Measurement
Range Resolution Accuracy
600mV
0.1mV
± (0.75% + 5 digits)
6V ~ 600V
1mV ~ 0.1V
1000V
1V
± (1.0% + 8 digits)
Overload Protection:
1000V RMS
Input Impedance (Nominal)
: 10M
Ω
, <100pF
Frequency Response:
40 to 400 Hz
Response:
Averaging
7. Capacitance:
<
6000µF
Features:
HOLD
Safely discharge capacitor before measurement.
•
Reading may take up to 60 seconds for large capacitors.
Do Not
apply voltage to thermocouple.
•
Fahrenheit range: -58° to 1832°F
•
Celsius range: -50° to 1000° C
8. Temperature:
Features:
Testing Fuses:
•
When selecting µA or mA/A functions the meter will indicate
“
LEAd
” if the test leads are not properly connected to the meter.
•
Note: This message remaining on the screen after properly
connecting the test leads is an indication that the fuse is open.
MAX/MIN
HOLD
REL AUTO HOLD
6. Frequency (Hz) /Duty Cycle
<500kHz
Features:
HOLD
All manuals and user guides at all-guides.com
all-guides.com

DC Current Measurement
Range Resolution Accuracy
600µA ~ 400mA
0.1µA ~ 0.1mA
± (1.0% + 5 digits)
6A ~ 10A
1mA ~ 10mA
± (1.5% + 5 digits)
Overload Protection:
• µAmA:
F440mA/1000V fuse
• A Input:
F11A / 1000V fuse
AC Current Measurement
Range Resolution Accuracy
600µA ~ 400mA
0.1µA ~ 0.1mA
± (1.5% + 5 digits)
6A ~ 10A
1mA ~ 10mA
± (2.0% + 5 digits)
Overload Protection: µAmA:
F440mA/1000V fuse /
A Input:
F11A / 1000V fuse
Frequency:
40 to 400Hz
Response:
Averaging
Resistance Measurement
Range Resolution Accuracy
600
Ω
˜
6M
˜6M ˜
Ω
0.1
Ω
˜
0.001M
˜0.001M ˜
Ω
± (1.0% + 5 digits)
60M
Ω
0.01M
Ω
± (1.5% + 10 digits)
Overload Protection:
600V RMS
Capacitance Measurement
Range Resolution Accuracy
60nF
0.01nF
± (3.5% + 6 digits)
600nF ~ 6000µF
0.1nF ~ 1µF
Overload Protection:
600V RMS
Frequency Measurement
Range Resolution Accuracy
99.99Hz
˜
499.9kHz
˜499.9kHz ˜
0.01Hz
˜
0.1kHz
˜0.1kHz ˜
± (0.1% + 3 digits)
Overload Protection:
600V RMS
Sensitivity:
>0.7V RMS
Duty Cycle Measurement
Range Resolution Accuracy
0.1
˜
99.9%
˜99.9% ˜
0.1%
± (0.2% per kHz + 0.1% + 5 digits)
Overload Protection:
600V RMS
Sensitivity:
< 50V
Frequency Range:
<10kHz
Diode Test
Overload Protection Range Test Current Open Circuit Voltage
600V RMS
6.0V
Appx. 0.25mA
<
1.8V DC (typ.)
Continuity Test
Overload Protection Open Circuit Voltage Threshold (Appx.)
600V RMS
<
0.44V
<40
Ω
Temperature Measurement
Range Resolution Accuracy
-58 ~ 600°F
0.1°F
± (1.0% + 5.4°F)
-50 ~ 600°C
0.1°C
± (1.0% + 3.0°C)
600 ~ 1832°F
1°F
± (1.0% + 5.4°F)
-600 ~ 1000°C
1°C
± (1.0% + 3.0°C)
Overload Protection:
600V RMS
Thermocouple Accuracy:
Not specified
Specifications subject to change
All manuals and user guides at all-guides.com

SYMBOLS USED ON LCD
~
AC Measurement DC Measurement
-
Negative DC Value
AT
Auto Range Active
O
.L.
Overload: Range Exceeded
Apo
Auto Power-Off Active
Low Battery
HOLD
Hold Active
MIN
Minimum Reading
M
AX
Maximum Reading
%
Duty Cycle Mode Frequency Mode
V
Voltage Measurement
A
Current in Amps
Ω
Resistance in Ohms Diode Test
F
Capacitance in Farads Continuity Test
Relative / Zero Mode
n
Nano 10
-9
µ
Micro 10
-6
m
Milli 10
-3
k
Kilo 10
3
M
Mega 10
6
°F
Degrees Fahrenheit
°C
Degrees Celsius
A-HOLD
Auto-Hold Active

WARRANTY
See www.kleintools.com, contact Klein Tools at 1-877-775-5346, or visit a
distributor for warranty information.
CLEANING
Turn instrument off and disconnect test leads. Clean the instrument by using
a damp cloth. Do not use abrasive cleaners or solvents.
STORAGE
Remove the batteries when instrument is not in use for a prolonged period of
time. Do not expose to high temperatures or humidity. After a period of storage
in extreme conditions exceeding the limits mentioned in the Specifications
section, allow the instrument to return to normal operating conditions before
using it.
DISPOSAL /RECYCLE
Caution:
This symbol indicates that equipment and its accessories
shall be subject to a separate collection and correct disposal.
CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
www.kleintools.com
Rev A 01/27/12 139713
All manuals and user guides at all-guides.com

www.kleintools.com
Manual de
Instrucciones
For Professionals...Since 1857
®
MM1300
•
LUZ DE FONDO
•
GRÁFICO DE
BARRAS
•
SOPORTE
PARA LOS
CONDUCTORES
DE PRUEBA
•
MAX /MIN
•
PANTALLA LED DE
6000 CONTEOS
CON DÍGITOS DE
3-5/6
•
INTERVALO
AUTOMÁTICO /
MANUAL
HOLD
Apo
AUTO
A-HOLD
RANGE
ESPAÑOL
All manuals and user guides at all-guides.com

ESPAÑOL
MM1300
Manual de Instrucciones
ESPACIFICACIONES GENERALES
El MM1300 de Klein Tools es un multímetro con determinación automatica del
intervalo. Mide tensión de CA/CC, corriente CA/CC, resistencia, capacitancia,
frecuencia, ciclo de servicio y temperatura. También puede comprobar diodos y
continuidad.
•
Altitud de operación: 2000m
•
Humidad relativa: <75%
•
Temperatura de funcionamiento: O°C / 32°F a 50°C / 122°F
•
Temperatura de almacenamiento: -20°C / -4°F to 60°C / 140°F <80%
•
Temperatura de precisión: 18°C / 64°F a 28°C / 82°F
•
Coeficiente de temperatura: 0.1*(precisión especificada)/ °C
•
Frecuencia de muestreo: 3 muestras por segundo
•
Dimensiones: 7 x 3.5 x 1.875 pulgadas
•
Peso: 14 onzas
•
Calibración: Precisa durante un año
•
Clasificación CAT: CAT III 1000V, CAT IV 600V
•
Precisión: ± (% de la lectura + No. de dígitos menos significativos)
ADVERTENCIAS
Para asugurar un funcionamiento y servicio seguros del probador, siga estas
instrucciones. Si no se hace caso de estas advertencias, el resultado puede ser
lesiones graves o muerte.
•
Antes de cada uso, verifique el funcionamiento del multímetro midiendo
una tensión o una corriente conocida.
•
No utilice nunca el multímetro en un ciruito con tensiones que excedan la
capacidad nominal basada en la categoría de este multímetro.
•
No utilice el multímetro durante tormentas eléctricas ni en tiempo mojado.
•
No utilice el multímetro ni los conductores de prueba si parecen estar
dañados.
•
Asegúrese de que los conductores de prueba del multímetro estén
comletamente asentados y mantenga los dedos alejados de los contactos
metálicos de los conductores de prueba cuando haga mediciones.
•
No abra el multímetro para reemplazar las pilas mientras los conductores
de prueba estén conectados.
•
Tenga precaución cuando trabaje con tensiones superiores a 60 V CC, o
25 V CA de valor eficas (RMS). Dichas tensiones presentan un peligro de
descarga.
•
Para evitar lecturas falsas que pueded llevar a descargas eléctricas,
reemplace las pilas si aparece un indicador de pila baja.
•
A menos que mida tensión o corriente, apague y bloquee el suministro
eléctrico antes de medir resistencia o capacitancia.
•
Cumpla siempre con los códigos de seguridad locales y nacionales.
Utilice equipo protector individual para evitar las descargas eléctricas y
las lesiones por intensas corrientes de arco donde los conductores con
corriente peligrosos estén al descubierto.
SÍMBOLOS
~
CA Corriente alterna Advertencia y precaución
CC Corriente continua Niveles Peligrosos
Tensión o corriente CC/CA Con aislamiento doble de
Clase II
Conexión a tierra Fuente de CA
All manuals and user guides at all-guides.com

DETALLES DE LAS FUNCIONES
A.
No intente medir más de 1000 V.
B.
No intente medir más de 400mA.
C.
No intente medir más de 10A.
D. Apagado automático (Apo)
•
El dispositivo se apagará después de 30 minutos de no usario.
•
Gire el dial o presione el botón para activario.
•
Desactivado durante la función Max / Min.
•
Si se mantiene presionado el botón Select mientras se enciende la
unidad, se desactiva el apagado automático.
E. Botón de funcionalidad Select
•
Cambie entre CA y CC.
•
Cambie entre “
Ω
”, “
” y “
”.
•
Cambie entre Hz y %.
•
Cambie entre °F y °C.
•
Se despierta el medidor durante el apagado automático.
F. Modo de lectura relativa
•
Presione para almacenar el valor de corriente.
•
La pantalla mostrará ahora la diferencia entre las lecturas almacenada
y en vivo.
•
Presione de nuevo para regresar a la lectura en vivo.
G. Intervalo automático / manual
•
Presione repetidamente para recorrer en ciclo los intervalos manuales.
•
Presione durante 2 segundos para regresar al modo de determinación
automática del intervalo.
•
Se muestra AT en la pantalla de LCD sólo durante el modo de
determinación automática del intervalo.
H. Retención de Max / Min
•
Presione para ingresar al modo Max / Min; los valores más grandes y
más paqueños se almacenarán mientras se esté en este modo.
•
Presione repetidamente para alternar entre las lecturas máximas y
mínimas.
•
Presione durante 2 segundos para regresar a la lectura en vivo y borrar
los valores máximo y mínimo almacenados.
I. Retener (Hold) /
Función Conservar automáticamente (Auto Hold)
/ Luz de fondo
•
La función Conservar [Hold] capta el valor mostrado actual.
•
La función Conservar automáticamente [Auto Hold] capta el primer
valor mostrado estable, hasta que se mida un nuevo valor estable. El
medidor captará entonces el nuevo valor y emitirá un pitido (funciones
V, Ohmios, Temperatura y Amperaje).
•
Presione para retener la entrada de corriente mostrada en la pantalla
•
Presione de nuevo para ingresar a Conservar automáticamente [Auto-
Hold] y poder captar los valores estables.
B
D
A
F
E
C
G
I
H
L
K
J
M
All manuals and user guides at all-guides.com
all-guides.com

•
Presione de nuevo para regresar a la lecturea an vivo.
•
Presione durante 2 segundos para activar / desactivar las luces.
•
La utilización de las luces descarga significativamente las pilas.
J. K. Reemplazo de las pilas y los fusibles
•
Cuando el indicador
se muestre en la pantalla de LCD, las pilas
deben ser reemplazadas.
•
Retire la funda de goma, afloje el tornillo y reemplace las pilas con 2
pilas AAA.
•
Esye multímetro utiliza fusibles de fundido rápido de 440 mA / 1000 V
y 11 A / 1000 V..
L. Accesorio de colgador magnético (opcional, vendido por separado)
•
Deslice el adaptador magnético al interior de la funda de goma
protectora.
•
Sujete el instrumento a metal para permitir su uso con las manos
libres.
M. Bar Graph
•
El gráfico de barras muestra una representación analógica aproximada
de una medición.
•
El gráfico de barras responde mucho más rápidamente que la pantalla
digital.
•
La escala del gráfico de barras es cero hasta la lectura máxima del
intervalo seleccionado.

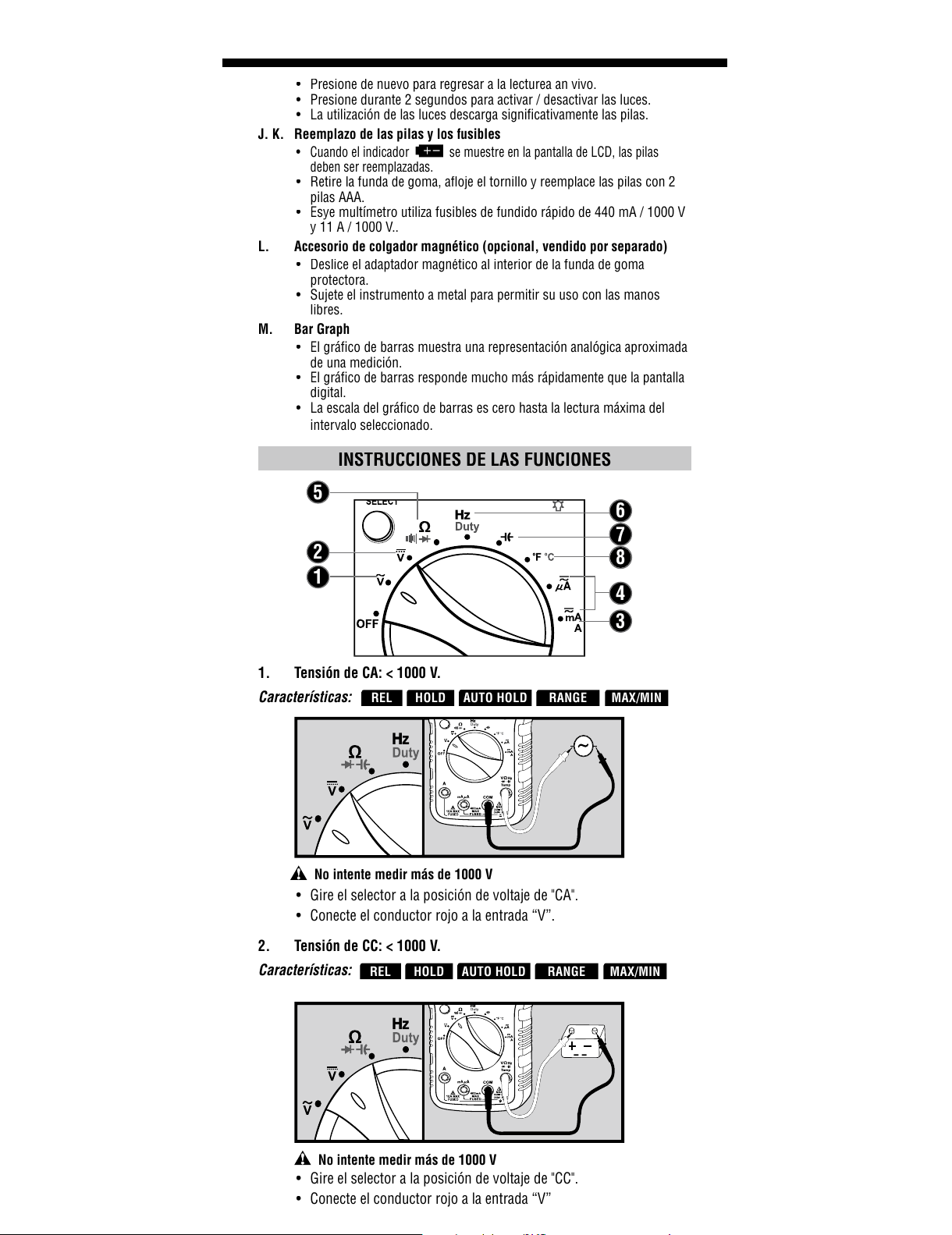

INSTRUCCIONES DE LAS FUNCIONES
1. Tensión de CA: < 1000 V.
Características:
No intente medir más de 1000 V
•
Gire el selector a la posición de voltaje de "CA".
•
Conecte el conductor rojo a la entrada “V”.
5
18
3
4
7
6
MAX/MINRANGEHOLDREL AUTO HOLD
2
2. Tensión de CC: < 1000 V.
Características:
No intente medir más de 1000 V
•
Gire el selector a la posición de voltaje de "CC".
•
Conecte el conductor rojo a la entrada “V”
MAX/MIN
RANGEHOLDREL AUTO HOLD
All manuals and user guides at all-guides.com

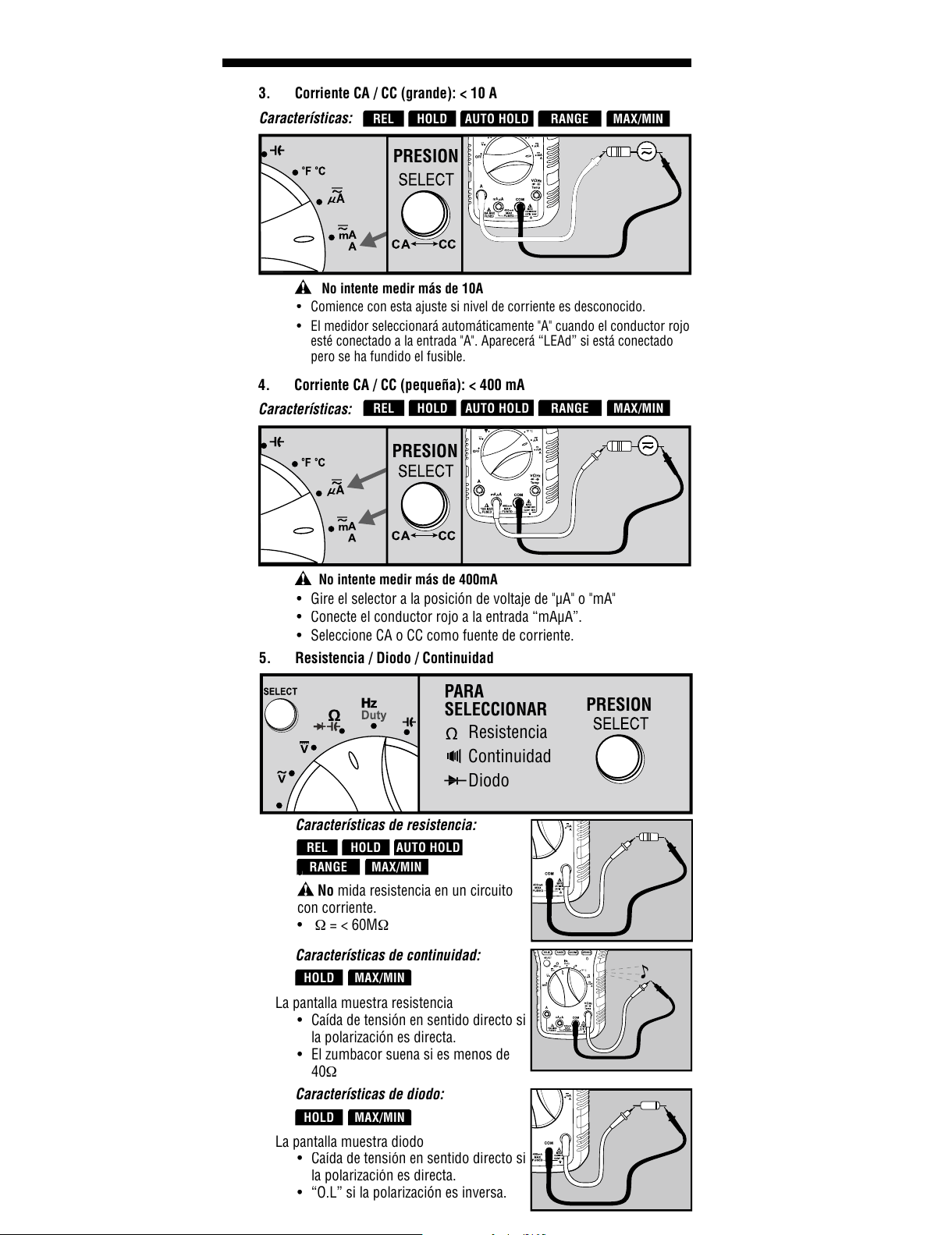

3. Corriente CA / CC (grande): < 10 A
Características:
No intente medir más de 10A
•
Comience con esta ajuste si nivel de corriente es desconocido.
•
El medidor seleccionará automáticamente "A" cuando el conductor rojo
esté conectado a la entrada "A". Aparecerá “LEAd” si está conectado
pero se ha fundido el fusible.
4. Corriente CA / CC (pequeña): < 400 mA
Características:
No intente medir más de 400mA
•
Gire el selector a la posición de voltaje de "µA" o "mA"
•
Conecte el conductor rojo a la entrada “mAµA”.
•
Seleccione CA o CC como fuente de corriente.
5. Resistencia / Diodo / Continuidad
PRESION
PRESION
PRESION
PARA
SELECCIONAR
Resistencia
Continuidad
Diodo
Características de continuidad:
MAX/MINHOLD
La pantalla muestra resistencia
•
Caída de tensión en sentido directo si
la polarización es directa.
•
El zumbacor suena si es menos de
40
Ω
Características de diodo:
MAX/MINHOLD
La pantalla muestra diodo
•
Caída de tensión en sentido directo si
la polarización es directa.
•
“O.L” si la polarización es inversa.
MAX/MINRANGEHOLDREL AUTO HOLD
MAX/MINRANGEHOLDREL AUTO HOLD
Características de resistencia:
•
No
mida resistencia en un circuito
con corriente.
•
Ω
= < 60M
Ω
AUTO HOLDHOLDREL
•
RANGE MAX/MIN
All manuals and user guides at all-guides.com

ESPAÑOL
ESPECIFICACIONES ELÉCTRICAS
Medición de tensión CC
Intervalo Resolución Precisión
600mV
˜
600V
0.1mV
˜
0.1V
± (0.5% + 4 dígitos)
1000V
1V
± (0.8% + 10 dígitos)
Protección contra sobrcargas:
1000 V
Impedancia de entrada (nominal)
: 10M
Ω
, <100pF
Medición de tensión CA
Intervalo Resolución Precisión
600mV
0.1mV
± (0.75% + 5
dígitos
)
6V ~ 600V
1mV ~ 0.1V
1000V
1V
± (1.0% + 8
dígitos
)
Protección contra sobrcargas:
1000V RMS
Frequencia:
40 to 400 Hz
Impedancia de entrada (nominal):
10M
Ω
, <100pF
Respuesta:
Promediación
7. Capacitancia:
<
6000µF
Características:
HOLD
Descargue el capacitor de manera segura antes de realizar la medición.
•
La lectura puede tomar hasta 60 segundos en el caso de capacitores
grandes.
No
aplique tensión al termopar.
•
Intervalo Fahrenheit: -58° to 1832°F
•
Intervalo centígrado: -50° to 1000° C
8. Temperatura:
Características:
Combrobación de fusibles:
•
Al seleccionar las funciones µA o mA/A el medidor indicará “LEAd”
si los conductores de prueba no están conectados correctamente al
medidor.
•
Nota: Este mensaje restante en pantalla después de conectar
debidamente los conductores de prueba es una indicación de que está
abierto el fusible
PRESION
MAX/MIN
HOLD
REL AUTO HOLD
6. Frequencia (Hz) /Ciclodeservicio
< 500 kHz
Características:
HOLD
PRESION
All manuals and user guides at all-guides.com

Medición de corriente CC
Intervalo Resolución Precisión
600µA ~ 400mA
0.1µA ~ 0.1mA
± (1.0% + 5
dígitos
)
6A ~ 10A
1mA ~ 10mA
± (1.5% + 5
dígitos
)
Protección contra sobrcargas:
• Entrada de µAmA:
fusible F440mA/1000V
• Entrada A:
fusible F11A / 1000V
Medición de corriente CA
Intervalo Resolución Precisión
600µA ~ 400mA
0.1µA ~ 0.1mA
± (1.5% + 5
dígitos
)
6A ~ 10A
1mA ~ 10mA
± (2.0% + 5
dígitos
)
Protección contra sobrcargas:
Entrada de µAmA:
fusible
F440mA/1000V /
Entrada A:
fusible
F11A / 1000V
Frequencia:
40 to 400Hz
Respuesta:
Promediación
Medición de resistencia
Intervalo Resolución Precisión
600
Ω
˜
6M
˜6M ˜
Ω
0.1
Ω
˜
0.001M
˜0.001M ˜
Ω
± (1.0% + 5
dígitos
)
60M
Ω
0.01M
Ω
± (1.5% + 10
dígitos
)
Protección contra sobrcargas:
600V RMS
Medición de capacitancia
Intervalo Resolución Precisión
60nF
0.01nF
± (3.5% + 6
dígitos
)
600nF ~ 6000µF
0.1nF ~ 1µF
Protección contra sobrcargas:
600V RMS
Medición de frecuencia
Intervalo Resolución Precisión
99.99Hz
˜
499.9kHz
˜499.9kHz ˜
0.01Hz
˜
0.1kHz
˜0.1kHz ˜
± (0.1% + 3
dígitos
)
Protección contra sobrcargas:
600V RMS
Sensibilidad:
>0.7V RMS
Medición de ciclo de servicio
Intervalo Resolución Precisión
0.1
˜
99.9%
˜99.9% ˜
0.1%
± (0.2% per kHz + 0.1% + 5
dígitos
)
Protección contra sobrcargas:
600V RMS
Sensibilidad:
< 50V
Intervalo de frecuencia:
<10kHz
Prueba de diodo
Protección contra
sobrecargas Intervalo Corriente de prueba (típica) Tensión de circuito abierto
600V RMS
6.0V
Appx. 0.25mA
<
1.8V DC (typ.)
Prueba de continuidad
Protección contra
sobrecargas Tensión de circuito abierto Umbral (aprox.)
600V RMS
<
0.44V
< 40
Ω
Medición de temperatura
Intervalo Resolución Precisión
-58 ~ 600°F
0.1°F
± (1.0% + 5.4°F)
-50 ~ 600°C
0.1°C
± (1.0% + 3.0°C)
600 ~ 1832°F
1°F
± (1.0% + 5.4°F)
-600 ~ 1000°C
1°C
± (1.0% + 3.0°C)
Protección contra sobrcargas:
600V RMS
Precisión del termopar:
No especificada
Especificaciones sujetas a cambio
All manuals and user guides at all-guides.com

SÍMBOLOS UTILIZADOS EN LA PANTALLA LCD
~
Medición de CA Medición de CC
-
Valor de CC negativo
AT
Determinación
automática del
intervalo activa
O
.L.
Sobrecarga: Intervalo
excedido
Apo
Autoapagado
activo
Pila baja
HOLD
Retener en activo
MIN
Lectura mínima
M
AX
Lectura máxima
%
Modo de ciclo de
servicio Modo de frecuencia
V
Medición de tensión
A
Corriente en A
Ω
Resistencia en ohmios Prueba de diodo
F
Capacitancia en faradios Prueba de
continuidad
Modo Relativo/ Cero
n
Nano 10
-9
µ
Micro 10
-6
m
Mili 10
-3
k
Kilo 10
3
M
Mega 10
6
°F
Grados Fahrenheit
°C
Grados Celsios
A-HOLD
Función Conservar automáticamente [Auto-Hold] activa

GARANTIA
Si su producto Klein requiere reparación, o para obtener información sobre cómo ejercer
sus derechos bajo los términos de esta garantía, sírvase contactar a Klein Tools llamando al
1-877-775-5346.
LIMPIEZA
Apague el instrumento y desconecte los conductores de prueba. Limpie el instrumento
utilizando un paño húmedo. No utilice limpiadores abrasivos ni solventes.
ALMACENAMIENTO
Retire las pilas cuando el instrumento no se vaya a usar durante un período prolongado. No
lo exponga a altas temperaturas o humedad. Después de un período de almacenamiento en
condiciones extremas que excedan los límites mencionados en la sección Especificaciones,
deje que el instrumento regrese a las condiciones de funcionamiento normales antes de
utilizarlo.
ELIMINACIÓN / RECICLAJE
Precaución:
Este símbolo indica que el equipo y sus accesorios estarán
sujetos a recogida y desecho correcto por separado.
SERVICIO AL CLIENTE
KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-877-775-5346
www.kleintools.com
Rev A 02/09/12 139714
All manuals and user guides at all-guides.com
all-guides.com

www.kleintools.com
Mode
D'Emploi
For Professionals...Since 1857
®
MM1300
•
LAMPE DE TRAVAIL
•
GRAPHIQUE À
BARRES
•
PORTEMINE
•
MAX /MIN
•
LCD 6 000
3-5/6 CHIFFRES
•
PLAGE AUTO /
MANUAL
•
RÉTROÉCLAIRAGE
HOLD
Apo
AUTO
A-HOLD
RANGE
FRANÇAIS
All manuals and user guides at all-guides.com

FRANÇAIS
MM1300
Mode d’ Emploi
SPÉCIFICATIONS GÉNÉRALES
L’appareil Klein Tools MM1300 est un multimètre à sélection automatique de
gamme. Il mesure la tension c.a. / c.c., le courant électrique c.a., la résistance, la
capacité, la fréquence et le cycle de service. Il peut également tester des diodes
et la continuité des circuits.
•
Altitude de service : 2 000 mètres
•
Humidit. : 75% max
•
Tempèrature de service : 0°C / 32°F à 50°C / 122°F
•
Tempèrature de stockage : -20°C / -4°F à 60°C / 140°F
•
Précision en tempèrature : 18°C / 64°F à 28°C / 82°F
•
Coefficient de tempèrature : 0,1* (précision spécifiée) / °C
•
Fréquence d’ échantillonnage: 3 échantillons par seconde
•
Dimensions : 7 po x 3, 5 po x 1,875 po
•
Poids : 14 oz
•
Etalonnage : Précis pendant un an
•
Qualification de cat. : CAT III 1000V, CAT IV 600V
•
Précision : ± (% de lecture + nombre de chiffres les moins significatifs)
AVERTISSEMENTS
•
Pour assurer un fonctionnement et un service sans danger du
testeur,suivez les instructions ci-après. Le non-respect des ces
avertissementsrisquerait de causer des blessures graves ou même la
mort :
•
Avant chaque emploi, vérifiez le fonctionnement de l’appareil de mesure en
mesurant une tension ou un courant connu.
•
N’utilisez jamais cet appareil de mesure sur un circuit dont la tension
dépasse la valeur nominale de cet appareil pour la catégorie concernée.
•
N’utilisez pas cet appareil de mesure pendant un orage électrique ou par
temps humide.
•
N’utilisez pas l’appareil de mesure ou les fils d’essai s’ils semblent être
endommagés.
•
Assurez-vous que les fils de connexion de l’appareil de mesure sont bien
à leur place, et gardez les doigts à distance des contacts de la sonde en
métal lorsque vous effectuez des mesures.
•
N’ouvrez pas l’appareil de mesure pour remplacer des piles pendant que
les sondes sont toujours connectées.
•
Prenez des précautions lorsque vous travaillez avec des tensions de plus
de 60 V c.c. ou 25 V c.a. eff. De telles tensions présentent un risque de
choc électrique.
•
Pour éviter des lectures erronées qui pourraient causer un choc électrique,
remplacez les piles si un voyant de décharge partielle des piles s’allume.
•
Sauf si vous êtes en train de mesurer une tension ou un courant, mettez
l’appareil hors circuit et verrouillez-le avant de mesurer une résistance ou
une capacité.
•
Respectez toujours les dispositions des codes de sécurité national et local.
Utilisez des équipements de protection individuelle pour éviter tout risque
de choc électrique ou de blessure causée par une explosion électrique
lorsque des conducteurs sous tension dangereux sont exposés.
SYMBOLES
~
Courant alternatif c.a. Advertissament ou Mise
en garde
Courant continu c.c Les niveaux dangereux
Tension ou Courant c.c
/ c.a. Classe II, double isolation
Masse Sounce c.a.
All manuals and user guides at all-guides.com

DÉTAILS DES FONCTIONS
A.
Ne Tentez pas d’effectuer une mesure d’une tension supérieure à
1 000V
B.
Ne Tentez pas d’effectuer un courant d’intensité supérieure à
400mA
C.
Ne Tentez pas d’effectuer un courant d’intensité supérieure à 10A
D. Mise hors tension automatiquement (Apo)
•
L’appareil se mettra hors tension au bout de 30 minutes d’inutilisation.
•
Tournez le cadran ou appuyez sur un bouton pour réactiver l’appareil.
•
Désactivé pendant la fonction Max / Min.
•
Le maintien du bouton Select en position enfoncée pendant la mise
en service de l’appareil désactive la fonction de mise hors tension
automatiquement (Apo).
E. Bouton de sélection de fonctionnalité
•
Commutation entre c.a. et c.c.
•
Commutation entre “
Ω
”, “
” et “
”.
•
Commutation entre Hz et %.
•
Commutation entre °F et °C.
•
Activez le compteur pendant l'arrêt automatique.
F. Mode de lecture relative
•
Appuyez pour enregistrer la valeur actuelle.
•
L'écran affichera alors la différence entre les valeurs enregistrées et les
valeurs actuelles.
•
Appuyez à nouveau pour retourner à la valeur actuelle.
G. Plage auto / manuelle
•
Appuyez de façon répétée pour parcourir les plages manuelles.
•
Appuyez et maintenez enfoncé pendant deux secondes pour retourner
dans le mode de sélection automatique de plage.
•
AT est affiché sur l’écran ACL seulement dans le mode de sélection
automatique de plage.
H. Rétention Max / Min
•
Appuyez pour entrer dans le mode Max / Min ; les valeurs les plus
grandes et les plus petites seront enregistrées pendant que vous serez
dans ce mode.
•
Appuyez de façon répétée pour alterner entre la lecture de la valeur
maximum et la lecture de la valeur minimum.
•
Appuyez et maintenez enfoncé pendant deux secondes pour retourner
à la valeur actuelle et effacer les valeurs max. et min. enregistrées
alors.
I. Rétention / Rétroéclairage / Lampe de travail
•
La fonction " Hold " saisit la valeur actuellement affichée.
•
La fonction " Auto-Hold " saisit la première valeur stable affichée,
jusqu'à ce qu'une nouvelle valeur stable soit mesurée. Le compteur
saisira alors la nouvelle valeur et émettra un signal sonore (V, Ohm,
température et fonctions ampère).
•
Appuyez pour maintenir la valeur maximum sur l’écran.
•
Appuyez de nouveau pour entrer en mode " Auto-Hold " afin de saisir
B
D
A
F
E
C
G
I
H
L
K
J
M
All manuals and user guides at all-guides.com

des valeurs stables.
•
Appuyez à nouveau pour retourner à la valeur actuelle.
•
Appuyez et maintenez enfoncé pendant deux secondes pour activer /
désactiver les lumières.
•
L’utilisation des lumières décharge rapidement les piles.
J. K. Remplacement des piles
•
Lorsque le voyant
est affiché sur l’écran ACL, cela signifie qu’il faut
changer les piles.
•
Retirez la gaine caoutchoutée ainsi que la vis arrière, et remplacez les
3 piles AAA.
•
Cet appareil utilise des fusibles à fusion rapide de 440mA/1000V
(69192) et de 11A/1000V (69191).
L. Crochet de suspension magnétique accessoire
(En option, vendu séparément)
•
Faites glisser l'adaptateur magnétique dans la gaine caoutchoutée
protectrice
•
Attachez l’instrument à une surface en métal afin d’avoir les main
libres.
M. Graphique à barres
•
Le graphique à barres montre une représentation analogique
approximative d’une mesure.
•
Le graphique à barres répond beaucoup plus rapidement que
l’affichage numérique.
•
L’échelle du graphique à barres va de zéro à la lecture maximum dans
la plage sélectionnée.
INSTRUCTIONS RELATIVES AUX FONCTIONS
1. Tension c.a.: < 1 000 V
Caractéristiques:
Ne Tentez pas d’effectuer une mesure d’une tension supérieure à
1000V
Ne Tentez pas d’effectuer une mesure d’une tension supérieure à
1000V
Ne Tentez pas d’effectuer une mesure d’une tension supérieure à
•
Faites tourner le sélecteur à la position tension " AC ".
•
Attachez le fil rouge à l'entrée " V ".
5
18
3
4
7
6
MAX/MINRANGEHOLDREL AUTO HOLD
2
2. Tension c.c.: < 1 000 V
Caractéristiques:
Ne Tentez pas d’effectuer une mesure d’une tension supérieure à
1 000 V
•
Faites tourner le sélecteur à la position tension " DC ".
•
Attachez le fil rouge à l'entrée " V ".
MAX/MINRANGEHOLDREL AUTO HOLD
All manuals and user guides at all-guides.com
