Klutch NT1RS User manual

WARNING: To reduce the risk of
injury,theusermustreadandunderstand
the operator’s manual before using this
product.
ADVERTENCIA: Parareducirel
riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
Model/Modelo:
NT1RS
ONE-HANDED
RECIPROCATING SAW
DOUBLE INSULATED
SIERRA ALTERNATIVA
PARA UNA SOLA
MANO
AISLAMIENTO DOBLE
OPERATOR’S MANUAL
MANUAL DEL OPERADOR
CUSTOMER SERVICE
SERVICIO AL CLIENTE
1-800-556-7885
TABLE OF CONTENTS
Warranty ...............................................2
General Power Tool Safety
Warnings ...........................................3-4
Reciprocating Saw Safety Warnings....4
Symbols................................................5
Electrical...............................................6
Features................................................7
Assembly..............................................7
Operation...........................................8-9
Maintenance.......................................10

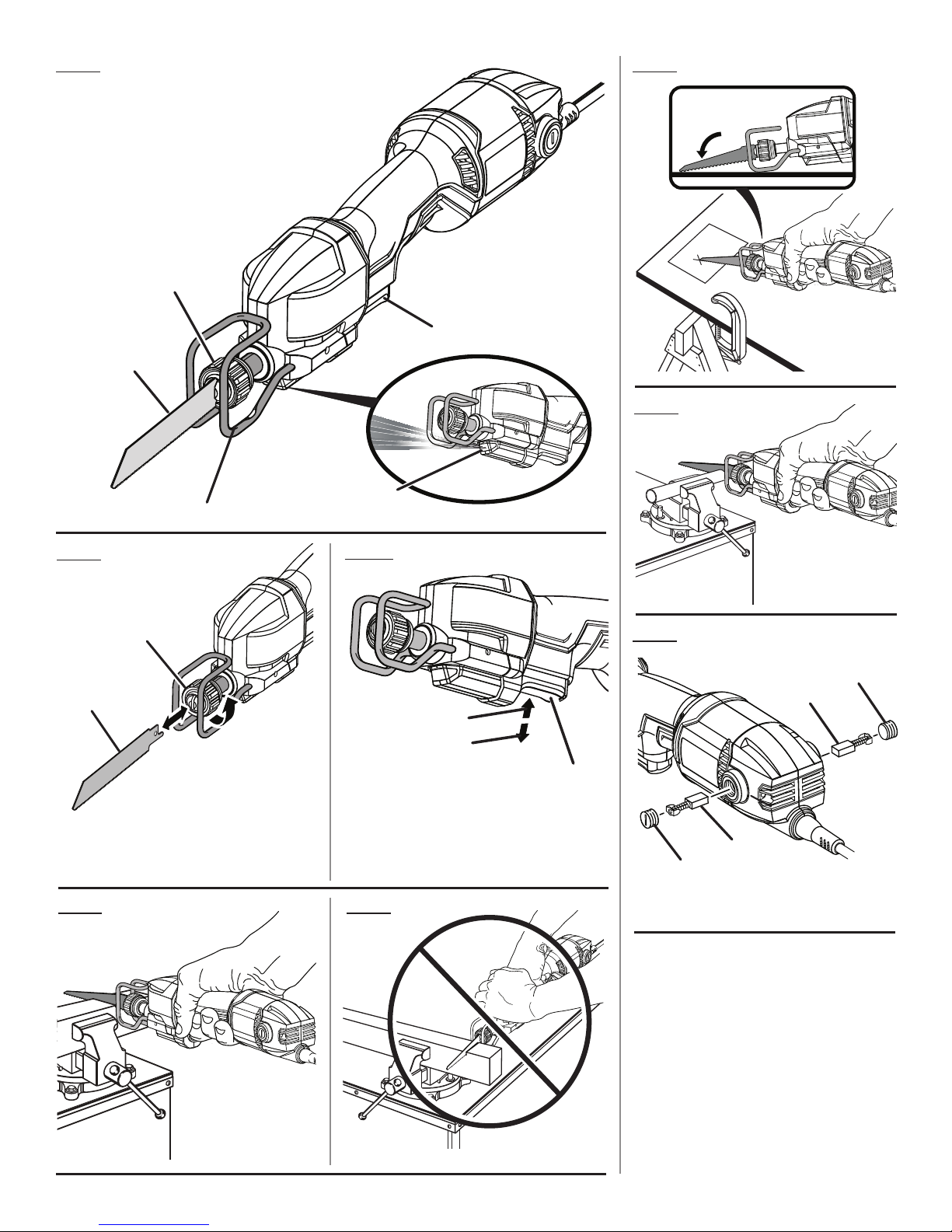

Figures (Illustrations) ..........................11
Parts Ordering and
Service ..................................Back page
ÍNDICE DE CONTENIDO
Garantía................................................2
Advertencias de seguridad
para herramientas eléctricas.............3-4
Advertencias de seguridad
de sierra alternativa..............................4
Símbolos ..............................................5
Aspectos eléctricos..............................6
Características .....................................7
Armado.................................................7
Funcionamiento.................................8-9
Mantenimiento....................................10
Figuras (illustraciones)........................11
Pedidos de piezas y
servicio............................ Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS

2 − English
WARRANTY / GARANTÍA
KLUTCH POWER TOOL – LIMITED THREE YEAR WARRANTY
Northern Tool and Equipment warrants its KLUTCH power tools with the following conditions:
WHAT THIS WARRANTY COVERS: This KLUTCH power tool is warranted to the original purchaser only to be free from defects in
material and workmanship subject to certain exceptions and limitations stated below, for a period of three (3) years after the date
of purchase. Batteries and chargers sold with your KLUTCH power tool are warranted to the original purchaser only to be free from
defects in material and workmanship subject to certain exceptions and limitations stated below, for a period of one (1) year after the
date of purchase.
HOW TO GET SERVICE: Just return the power tool or batteries, properly packaged and postage prepaid to an Authorized KLUTCH
Service Center. You can obtain the location of the Authorized KLUTCH Service Center nearest you by contacting a service represen-
tative at Northern Tool and Equipment, 2800 Southcross Drive West, Burnsville, MN 55306, by calling 1-800-556-7885 or by logging
on to www.northerntool.com. When you request warranty service, you must also present proof of purchase documentation, which
includes the date of purchase (for example, a bill of sale). We will repair any faulty workmanship, and either repair or replace any part
covered under the warranty, at our option. We will do so without any charge to you.
WHAT’S NOT COVERED: This warranty applies only to the original purchaser at retail and may not be transferred. This warranty only
covers manufacturing defects and does not cover part failure or damage due to normal wear or any malfunction, failure, or defect
resulting from misuse, abuse, neglect, alteration, lack of maintenance, accidents, modification or repairs made or attempted by anyone
other than an Authorized KLUTCH Service Center. Northern Tool and Equipment makes no warranties, representations or promises
as to the quality or performance of its power tools other than those specifically stated in this warranty.
ADDITIONAL LIMITATIONS: To the extent permitted by applicable law, any implied warranties granted under state law, including
all warranties of merchantability or fitness for a particular purpose, that cannot be disclaimed under state law are limited to three (3)
years from the date of purchase. Northern Tool and Equipment is not responsible for direct, indirect, incidental or consequential dam-
ages. No retailer or other party has any authority to create any other warranty or add to or vary this limited warranty. Northern Tool
and Equipment’s maximum liability in any event under this warranty will not exceed the purchase price paid by the original purchaser.
Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or limitation of inciden-
tal or consequential damages, so the above limitations and exclusions may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state.

HERRAMIENTA ELÉCTRICA KLUTCH - GARANTÍA LIMITADA DE TRES AÑOS
Northern Tool and Equipment garantiza sus herramientas eléctricas KLUTCH con las siguientes condiciones:
LO QUE CUBRE ESTA GARANTÍA: Esta garantía de la herramienta eléctrica KLUTCH se ofrece exclusivamente al comprador
original y cubre los defectos en los materiales y en la mano de obra sujetos a ciertas excepciones y limitaciones que se indican a
continuación, durante un período de tres (3) años a partir de la fecha de compra. La garantía de las baterías y cargadores vendidos
con la herramienta eléctrica KLUTCH se ofrece exclusivamente al comprador original y cubre los defectos en los materiales y en la
mano de obra sujetos a ciertas excepciones y limitaciones que se indican a continuación, durante un período de un (1) año a partir
de la fecha de compra.
FORMA DE OBTENER SERVICIO TÉCNICO: Simplemente envíe la herramienta eléctrica o las baterías, debidamente empaqueta-
das y con franqueo pagado a un Centro de servicio técnico autorizado de KLUTCH. Puede obtener información sobre la ubicación
del Centro de servicio técnico autorizado de KLUTCH más cercano escribiendo a Northern Tool and Equipment, 2800 Southcross
Drive West, Burnsville, MN 55306, llamando al 1-800-556-7885 o ingresando en www.northerntool.com. Cuando solicite el servicio
técnico de garantía, también deberá presentar el comprobante de compra que incluya la fecha de compra (por ejemplo, una factura
de venta). Repararemos toda mano de obra deficiente del producto y repararemos o reemplazaremos cualquier pieza cubierta por
la garantía, a nuestra sola discreción. Lo haremos sin cargarle ningún costo a usted.
LO QUE NO ESTÁ CUBIERTO: Esta garantía se ofrece exclusivamente al comprador original minorista y no puede transferirse. Esta
garantía sólo cubre defectos de fábrica y no cubre fallas de las piezas o daños debidos al desgaste normal o a cualquier malfuncio-
namiento, falla o defecto por el uso indebido, maltrato, negligencia, alteración, falta de mantenimiento, accidentes, modificaciones
o reparaciones efectuadas o intentadas por terceros ajenos a los Centros de servicio técnico autorizados de KLUTCH. Northern Tool
and Equipment no ofrece ninguna garantía, declaración o promesa en relación con la calidad o el desempeño de sus herramientas
eléctricas más que las señaladas específicamente en esta garantía.
LIMITACIONES ADICIONALES: En la medida en que lo permitan las leyes aplicables, cualquier garantía implícita otorgada de con-
formidad con las leyes estatales, incluidas las garantías de comerciabilidad o idoneidad para un uso particular que no pueden ser
negadas según las leyes estatales, están limitadas a tres (3) años a partir de la fecha de compra. Northern Tool and Equipment no es
responsable de daños directos, indirectos, incidentales o consecuentes. Los vendedores minoristas o terceros no tienen autorización
para crear cualquier otra garantía o realizar adiciones o cambios a esta garantía limitada. La responsabilidad máxima de Northern Tool
and Equipment ante cualquier caso descrito en esta garantía no sobrepasará el precio de compra pagado por el comprador original.
Algunos estados no permiten limitaciones en cuanto al período de vigencia de una garantía implícita y/o no permiten la exclusión o
limitación de los daños incidentales o consecuentes, por lo que es posible que estas limitaciones y exclusiones no se apliquen en
su caso. Esta garantía le confiere derechos legales específicos, y es posible que usted además goce de otros derechos, los cuales
pueden variar de estado a estado.

3 − English
WARNING
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of elec-
tric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is un-
avoidable, use a ground fault circuit interrupter (GFCI)
protected supply. Use of a GFCI reduces the risk of
electric shock.
PERSONAL SAFETY
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal in-
juries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
GENERAL POWER TOOL SAFETY WARNINGS

4 − English
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical re-
placement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts
or failure to follow Maintenance instructions may create
a risk of shock or injury.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body leaves it unstable
and may lead to loss of control.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Following this rule will re-
duce the risk of serious personal injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the
risk of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Inspect tool cords periodically and, if damaged, have
repaired at your nearest authorized service center.
Constantly stay aware of cord location. Following this
rule will reduce the risk of electric shock or fire.
Check damaged parts. Before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will
reduce the risk of shock, fire, or serious injury.
Make sure your extension cord is in good condition.
When using an extension cord, be sure to use one
heavy enough to carry the current your product will
draw. A wire gauge size (A.W.G.) of at least 16 is
recommended for an extension cord 50 feet or less
in length. A cord exceeding 100 feet is not recom-
mended. If in doubt, use the next heavier gauge. The
smaller the gauge number, the heavier the cord. An
undersized cord will cause a drop in line voltage resulting
in loss of power and overheating.
Inspect for and remove all nails from lumber before
using this tool. Following this rule will reduce the risk of
serious personal injury.
If the power supply cord is damaged, it must be re-
placed only by the manufacturer or by an authorized
service center to avoid risk.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this product. If
you loan someone this product, loan them these instruc-
tions also.
GENERAL POWER TOOL SAFETY WARNINGS
RECIPROCATING SAW SAFETY WARNINGS

5 − English
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation
of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection Always wear eye protection with side shields marked to comply with
ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
No Hands Symbol Failure to keep your hands away from the blade will result in serious
personal injury.
VVolts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
min Minutes Time
Alternating Current Type of current
n
o
No Load Speed Rotational speed, at no load
Class II Tool Double-insulated construction
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates an imminently hazardous situation, which, if not avoided, will result in
death or serious injury.
WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result in
death or serious injury.
CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result in minor
or moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates important information not related to an injury
hazard, such as a situation that may result in property damage.
SYMBOLS

6 − English
DOUBLE INSULATION
Doubleinsulation isa conceptin safetyin electricpower tools,
which eliminates the need for the usual three-wire grounded
power cord. All exposed metal parts are isolated from the
internal metal motor components with protecting insulation.
Double insulated tools do not need to be grounded.
WARNING:
The double insulated system is intended to protect the
user from shock resulting from a break in the tool’s in-
ternal wiring. Observe all normal safety precautions to
avoid electrical shock.
NOTE: Servicing of a product with double insulation requires
extreme care and knowledge of the system and should be
performed only by a qualified service technician. For service,
we suggest you return the tool to your nearest authorized
service center for repair. Always use original factory replace-
ment parts when servicing.
ELECTRICAL CONNECTION
This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 volts, AC only
(normal household current), 60 Hz. Do not operate this tool
on direct current (DC). A substantial voltage drop will cause
a loss of power and the motor will overheat. If the tool does
not operate when plugged into an outlet, double-check the
power supply.
EXTENSION CORDS
When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the product will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.
When working outdoors with a product, use an extension
cord that is designed for outside use. This type of cord is
designated with “W-A” or “W” on the cord’s jacket.
Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.
**Ampere rating (on product data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the working area. Posi-
tion the cord so that it will not get caught on lumber, tools,
or other obstructions while you are working with a power
tool. Failure to do so can result in serious personal injury.
WARNING:
Check extension cords before each use. If damaged re-
place immediately. Never use tool with a damaged cord
since touching the damaged area could cause electrical
shock resulting in serious injury.
ELECTRICAL

7 − English
PRODUCT SPECIFICATIONS
Switch.........................................................Variable Speed
Stroke Length........................................................... 1/2 in.
No Load Speed ..................................0-3,500 /min. (SPM)
Input ..................................120 V, AC only, 60 Hz, 4 Amps
Net Weight................................................................. 4 lbs.
KNOW YOUR RECIPROCATING SAW
See Figure 1, page 11.
The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all
operating features and safety rules.
BARREL-STYLE GRIP
The barrel-style grip of this saw is designed for one-handed
use only.
EXTERNALLY ACCESSIBLE BRUSHES
Externally accessible brushes extend the life of the saw.
LED LIGHTS
The saw has built-in LED worklights that illuminate when
the switch trigger is depressed. This feature is convenient
when working in close or tight areas where additional light
is needed.
TOOLLESS BLADE CLAMP
Your saw has a blade clamp design that does not require
the use of a tool (blade wrench) when installing or removing
the blade.
VARIABLE SPEED SWITCH TRIGGER
The variable speed switch delivers higher speed with in-
creased trigger pressure and lower speed with decreased
trigger pressure.
FEATURES
ASSEMBLY
UNPACKING
This product has been shipped completely assembled.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the Includes
secton are included.
WARNING:
Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have care-
fully inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-556-7885 for assistance.
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create acces-
sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
WARNING:
Do not connect to power supply until assem-
bly is complete. Failure to comply could result in
accidental starting and possible serious personal injury.

8 − English
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
WARNING:
Do not use any attachments or accessories not recom-
mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.
APPLICATIONS
You may use this product for the purposes listed below:
Cutting all types of wood products (lumber, plywood,
paneling, composition board, and hard wood)
Cutting masonite and plastic
Cutting drywall
Cutting metals such as sheet steel, pipe, steel rods, alu-
minum, brass, and copper
SELECTING BLADES
Selecting the correct type of blade is important in order to
obtain the best performance from the saw. Select the blade
based on the application and on the material you wish to
cut. Selecting the right blade will give you a smoother, faster
cut and prolong the life of the blade.
Blades with fewer teeth, 10 teeth per inch (TPI) are typically
used for cutting wood, while blades with more teeth are
better for cutting metal or plastic. We recommend 14 TPI for
plastics and soft metals and 18 TPI for hard metals.
WARNING:
This saw should not be used for pruning or with a pruning
blade. Failure to heed this warning could cause loss of
control and can result in possible serious injury.
INSTALLING/REMOVING BLADE
See Figure 2, page 11.
Unplug the saw.
Rotate the blade clamp counterclockwise and hold to
open.
Insert saw blade until it is fully seated.
NOTE: Blade can be installed with teeth facing either up
or down.
Release the blade clamp to secure.
To remove the blade, rotate the blade clamp counter-
clockwise.
TURNING THE SAW ON/OFF
See Figure 3, page 11.
To turn the saw on: Depress the switch trigger.
To turn the saw off: Release the switch trigger.
VARIABLE SPEED
See Figure 3, page 11.
The variable speed switch trigger delivers higher speed with
increased trigger pressure and lower speed with decreased
trigger pressure.
WARNING:
Cutting into electrical wiring in walls can cause metal
surfaces of the saw to become electrically live. Do not
touch metal parts when cutting into a wall; grasp only the
insulated gripping surfaces provided on the tool. Make
sure hidden electrical wiring, water pipes, and mechanical
hazards are not in the blade path when cutting into a wall.
OPERATING THE SAW
See Figures 4 - 5, page 11.
Secure the workpiece to a work bench or table with a
vise or with clamps.
Mark the line of cut clearly.
Make sure the saw blade is clear of any foreign material
and that the power cord and extension cord are out of
the blade path.
Hold the saw firmly in front of and clearly away from you.
NOTE: The barrel-style grip of this saw is designed for
one-handed use only. Keep your other hand away from
the saw and the cutting area of the workpiece.
Depress the switch trigger to start the cutting action.
Set the shoe assembly against the workpiece.
Move the blade into the workpiece.
NOTE: Do not force. Use only enough pressure to keep
the saw cutting. Let the blade and saw do the work. Keep
pressure on the base, against the workpiece.
OPERATION

9 − English
OPERATION
PLUNGE CUTTING WOOD OR WALL BOARD
See Figure 6, page 11.
Secure the workpiece to a work bench or table with a
vise or with clamps.
Mark the line of cut clearly.
Make sure the saw blade is clear of any foreign material
and that the power cord and extension cord are out of
the blade path.
Hold the saw firmly in front of and clearly away from you.
Choose a convenient starting point inside the cutting area
and place the tip of the blade over that point.
Rest the front edge of the shoe assembly on the workpiece
and hold it firmly in position during the cut.
Depress the switch trigger and allow the saw blade to
reach full cutting speed.
WARNING:
Make sure the blade does not touch the workpiece until
the motor reaches full speed. Failure to heed this warn-
ing can cause you to lose control of the saw and result
in serious injury.
Tilt the saw downward until the tip of the blade starts
cutting the workpiece.
Allow the saw to penetrate the workpiece.
Tilt the saw until the blade is perpendicular to the
workpiece.
WARNING:
Blades longer than 6 in. can whip and should not be used
for plunge cutting. Failure to heed this warning can result
in serious personal injury.
WARNING:
Cutting into electrical wiring can cause the blade, the
blade clamp, and the saw bar assembly to become elec-
trically live. Do not touch metal parts when cutting into a
wall; grasp only the insulated surfaces on the tool. Make
sure hidden electrical wiring, water pipes, and mechanical
hazards are not in the blade path when cutting into a wall.
METAL CUTTING
See Figure 7, page 11.
You may cut metals such as sheet steel, pipe, steel rods,
aluminum, brass, and copper, using a metal-cutting blade.
Observe the following tips when metal cutting:
Be careful not to twist or bend the saw blade.
Do not force the tool and use a slow speed setting.
Use cutting oil when cutting soft metals and steel. Cutting
oil also keeps the blades cool, increases cutting action,
and prolongs blade life.
Never use gasoline since normal sparking of motor could
ignite fumes.
Clamp the workpiece firmly and cut close to the clamping
point to eliminate any vibration of the work. When cutting
conduit pipe or angle iron, clamp the workpiece in a vise
if possible and cut close to the vise. To cut thin sheet
material, “sandwich” the material between hardboard or
plywood and clamp the layers to eliminate vibration and
material tearing.
Always keep firm pressure on the shoe assembly to hold
it securely against the workpiece.

10 − English
WARNING:
When servicing use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or de-
stroy plastic which could result in serious personal injury.
Electric tools used on fiberglass material, wallboard, spack-
ling compounds, or plaster are subject to accelerated wear
and possible premature failure because the fiberglass chips
and grindings are highly abrasive to bearings, brushes,
commutators, etc. Consequently, we do not recommend
using this product for extended work on these types
of materials. However, if you do work with any of these
materials, it is extremely important to clean the product us-
ing compressed air.
LUBRICATION
All of the bearings in this product are lubricated with a suf-
ficient amount of high grade lubricant for the life of the unit
under normal operating conditions. Therefore, no further
lubrication is required.
POWER SUPPLY CORD REPLACEMENT
If replacement of the power supply cord is necessary, this
has to be done by the manufacturer or his agent in order to
avoid a safety hazard.
BRUSH REPLACEMENT
See Figure 8, page 11.
The reciprocating saw is equipped with externally acces-
sible brushes.
To replace:
Unplug the saw.
Remove brush caps (2) using a flat blade screwdriver.
Remove brush assemblies (2).
Check for wear. Replace both brush assemblies when
either has less than 1/4 in. length of carbon remaining.
NOTE: Do not replace one side without replacing the
other.
Reassemble using new brush assemblies. Make sure
curvature of brush matches curvature of motor and that
brush moves freely in brush tube.
Reassemble by reversing the steps listed above.
Tighten all brush caps securely. Do not over tighten.
NOTE: FIGURES (ILLUSTRATIONS) START ON PAGE 11
AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.
MAINTENANCE
WARNING:
This product and some dust created by power sanding, sawing, grinding, drilling, and other construction activities may
contain chemicals, including lead, known to the State of California to cause cancer, birth defects, or other reproductive
harm. Wash hands after handling.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products and,
• arsenic and chromium from chemically treated lumber.
Your risk from exposure to these chemicals varies, depending on how often you do this type of work. To reduce your
exposure, work in a well-ventilated area and with approved safety equipment, such as dust masks that are specially
designed to filter out microscopic particles.
CALIFORNIA PROPOSITION 65

Página 3 — Español
ADVERTENCIA
Lea todas las advertencias de seguridad y las
instrucciones. La inobservancia de las advertencias e
instrucciones puede causar descargas eléctricas, incendios
o lesiones graves.
Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta eléctrica”
en las advertencias se refiere a las herramientas eléctricas que
funcionan con corriente (con cordón) o las que funcionan con
batería (inalámbricas).

Mantenga limpia y bien iluminada el área de trabajo.
Un área de trabajo mal despejada o mal iluminada propicia
accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
Mantenga alejados a los niños y circunstantes al
maniobrar una herramienta eléctrica. Toda distracción
puede causar la pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
conectados a tierra, como las tuberías, radiadores, estufas
y refrigeradores. Existe un mayor riesgo de descargas
eléctricas si el cuerpo está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni
a condiciones de humedad. La introducción de agua en
una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón
para trasladar, desconectar o tirar de la herramienta
eléctrica. Mantenga el cordón lejos del calor, aceite,
bordes afilados y piezas móviles. Los cordones eléctricos
dañados o enredados aumentan el riesgo de descargas
eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use
un cordón de extensión apropiado para el exterior. Usando
un cordón adecuado para el exterior se disminuye el riesgo
de descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo
de descargas eléctricas.

Permanezca alerta, preste atención a lo que esté haciendo y
aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales serias.
Utilice protección el equipo otros. Siempre póngase
protección ocular. El uso de equipo protector como
mascarilla para el polvo, calzado de seguridad, casco y
protección para los oídos en las circunstancias donde
corresponda disminuye el riesgo de lesiones.
Evite que la herramienta se active accidentalmente.
Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta a un
suministro de corriente o de colocar un paquete de
baterías. Transportar herramientas eléctricas con el dedo en
el interruptor o enchufar herramientas eléctricas que tienen
el interruptor encendido puede ocasionar accidentes.
Retire toda llave o herramienta de ajuste antes de
encender la herramienta eléctrica. Toda llave o herramienta
de ajuste dejada en una pieza giratoria de la herramienta
eléctrica puede causar lesiones.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de la
herramienta eléctrica en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas y las joyas, así como el
cabello largo, pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras
de extracción y captación de polvo, asegúrese de que
éstas estén bien conectadas y se usen correctamente.
El uso de la captación de polvo puede reducir los peligros
relacionados con éste.
No vista ropas holgadas ni joyas. Recójase el cabello
si está largo. Las ropas holgadas y las joyas, así como el
cabello largo, pueden resultar atraídas hacia el interior de las
aberturas de ventilación.
No utilice la unidad al estar en una escalera o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
    
ELÉCTRICA
  No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier
ADVERTENCIAS DE SEGURIDAD


Página 4 — Español
REGLAS DE SEGURIDAD PARA SIERRA ALTERNATIVA
ajuste, cambiarle accesorios o guardarla. Tales medidas
preventivas de seguridad reducen el riesgo de poner en
marcha accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera
del alcance de los niños y no permita que las utilicen
personas no familiarizadas con las mismas o con estas
instrucciones. Las herramientas eléctricas son peligrosas en
manos de personas no capacitadas en el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está
dañada la herramienta eléctrica, permita que la reparen
antes de usarla. Numerosos accidentes son causados por
herramientas eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte bien cuidadas y con bordes bien
afilados, tienen menos probabilidad de atascarse en la pieza
de trabajo y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se
utiliza la herramienta eléctrica para operaciones diferentes
de las indicadas podría originar una situación peligrosa.

Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.
El empleo de piezas no autorizadas o el incumplimiento de
las instrucciones de mantenimiento puede significar un riesgo
de descarga eléctrica o de lesiones.
ADVERTENCIAS DE SEGURIDAD

Sujete las herramientas eléctricas por las superficies
aisladas de sujeción al efectuar una operación en la cual
la herramienta de corte pueda entrar en contacto con
cables ocultos. Todo contacto de una herramienta con un
cable cargado carga las piezas metálicas expuestas de la
herramienta y da una descarga eléctrica al operador.
Utilice prensas o cualquier otro medio práctico de
asegurar y sostener la pieza de trabajo en una plataforma
segura. Sostener la pieza con la mano o contra el cuerpo lo
hace inestable y puede causar una pérdida de control.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
serias.
Protéjase los oídos. Durante períodos prolongados de
utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
Inspeccione periódicamente los cordones eléctricos de
las herramientas, y si están dañados, permita que los
reparen en el centro de servicio autorizado más cercano
     
del cordón eléctrico. Con el cumplimiento de esta regla se
reduce el riesgo de una descarga eléctrica o incendio.
Revise para ver si hay piezas dañadas. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará
la función a la que está destinada. Verifique la alineación
de las partes móviles, que no haya atoramiento de las
mismas, que no haya piezas rotas, el montaje de las
piezas y cualquier otra condición que pudiera afectar su
funcionamiento. Toda protección o pieza que esté dañada
debe repararse apropiadamente o reemplazarse en un
centro de servicio autorizado. Con el cumplimiento de esta
regla se reduce el riesgo de una descarga eléctrica, incendio
o lesión grave.
Asegúrese de que esté en buen estado el cordón de
extensión. Al utilizar un cordón de extensión, utilice
uno del suficiente calibre para soportar la corriente que
consume el producto. Se recomienda que los conductores
sean de calibre 16 (A.W.G.) por lo menos, para un cordón
de extensión de 15 metros (50 pies) de largo o menos. No
se recomienda utilizar un cordón de más de 100 pies (30
metros) metros de largo. Si tiene dudas, utilice un cordón
del calibre más grueso siguiente. Cuanto menor es el
número de calibre, mayor es el grueso del cordón. Un
cordón de un calibre insuficiente causa una caída en el voltaje
de línea, y produce recalentamiento y pérdida de potencia.
Inspeccione la madera y elimine todos los clavos
presentes en la misma antes de usar esta herramienta.
Con el cumplimiento de esta regla se reduce el riesgo de
lesiones serias.
Si está dañado el cordón de corriente, debe ser
reemplazado únicamente por el fabricante o en un centro de
servicio autorizado para evitar riesgos.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta producto. Si presta a alguien esta producto, facilítele
también las instrucciones.

Página 5 — Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado.
Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
  
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del operador Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.
Protección ocular Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
Símbolo de no acercar las manos Le non-respect de cette mise en garde peut entraîner des blessures graves.
VVolts Voltaje
AAmperes Corriente
Hz Hertz Frecuencia (ciclos por segundo)
WWatts Potencia
min Minutos Tiempo
Corriente alterna Tipo de corriente
Velocidad en vacío Velocidad de rotación, en vacío
Fabricación Clase II Fabricación con doble aislamiento
.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este
producto.
 SEÑAL 
 Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.
 Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.
 Indica una situación potencialmente peligrosa la cual, si no se evita, puede
causar lesiones leves o moderadas.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica información importante no relacionada
con ningún peligro de lesiones, como una situación que puede ocasionar daños
físicos.


Página 6 — Español

Eldoble aislamientoes una característicade seguridadde las
herramientas eléctricas, la cual elimina la necesidad de usar
el típico cordón eléctrico de tres conductores con conexión
a tierra. Todas las partes metálicas expuestas están aisladas
de los componentes metálicos internos del motor por medio
de aislamiento de protección. No es necesario conectar a
tierra las herramientas con doble aislamiento.

El sistema de doble aislamiento está destinado a proteger
al usuario contra las descargas eléctricas resultantes
de la ruptura del aislamiento interno de la herramienta.
Observe todas las precauciones de seguridad para evitar
descargas eléctricas.
 El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el servicio de la herramienta, le sugerimos
llevarla al centro de servicio autorizado más cercano para
toda reparación. Siempre utilice piezas de repuesto de la
fábrica original al dar servicio a la unidad.

Estaherramienta disponede un motoreléctrico fabricadocon
precisión.Debeconectarse únicamente a una líneade voltaje
de120 Volts, de corr. alt. solamente (corriente normalpara
. No utilice esta herramienta con
corriente continua (c.c.). Una caída considerable de voltaje
causa una pérdida de potencia y el recalentamiento del
motor. Si la herramienta no funcional al conectarla en una
toma de corriente, vuelva a verificar el suministro de voltaje.

Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportarlacorrientede consumodelaherramienta. Uncordón
de un calibre insuficiente causa una caída en el voltaje de
línea, la cual a su vez produce recalentamiento y pérdida de
potencia. Básese en la tabla suministrada para determinar el
grueso mínimo requerido delcordón de extensión. Solamente
deben utilizarse cordones con forro redondo registrados en
Underwriter’s Laboratories (UL).
Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “W-A” o “W” en el forro.
Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.
**Amperaje (aparece en la placa de datos de la herramienta)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longitud Calibre conductores
del cordón (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Se usa en los circuitos de calibre 12, 20 amp.
 AWG = American Wire Gauge

Mantenga el cordón de extensión fuera del área de
trabajo. Al trabajar con una herramienta eléctrica, coloque
el cordón de tal manera que no pueda enredarse en
la madera, herramientas ni en otras obstrucciones. La
inobservancia de esta advertencia puede causar lesiones
serias.

Inspeccione los cordones de extensión cada vez antes
de usarlos. Si están dañados reemplácelos de inmediato.
Nunca utilice la herramienta con un cordón dañado,
ya que si toca la parte dañada puede producirse una
descarga eléctrica, y las consecuentes lesiones serias.


Página 7 — Español

Vea la figura 1, página 11.
Para usar este producto con la debida seguridad se debe
comprenderla información indicada en laherramienta misma
y en este manual, y se debe comprender también el trabajo
queintenta realizar.Antes deusar esteproducto,familiarícese
con todas las características de funcionamiento y normas
de seguridad del mismo.
EMPUÑADURA CILÍNDRICA
La empuñadura cilíndrica de esta sierra está diseñada para
emplear la herramienta con una sola mano.

Las escobillas accesibles externamente prolongan la vida
de servicio de la herramienta.

La sierra incluye luces de trabajo de diodo luminiscente que
se encienden al presionar el gatillo del interruptor. De esta
manera se suministra luz adicional para mayor visibilidad.


La mordaza de la hoja de la sierra no requiere ninguna
herramienta (llave de la hoja) al instalarse o desmontarse
la hoja.


Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor
presión se aplica en el gatillo.

Interruptor................................................ Velocidad variable
Longitud de la carrera .........................12,7 mm (1/2 pulg.)
Velocidad en vacío .......................... 0 a 3 500 /min. (CPM)
Corriente de entrada ........ 120 V, sólo corr. alt., 60 Hz, 4 A
Peso neto ....................................................... 1,8 kg (4 lb.)

Embarcamos este producto completamente armado.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

No use este producto si no está totalmente ensamblado o si
alguna pieza falta o está dañada. Si utiliza un producto que
no se encuentra ensamblado de forma correcta y completa,
puede sufrir lesiones graves.
Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
No deseche el material de empaquetado sin haber
inspeccionado cuidadosamente la producto y haberla
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-556-7885, donde le brindaremos asistencia.

Si falta o está dañada alguna pieza, no utilice este producto
sin haber reemplazado la pieza. Usar este producto con falta
o está dañada alguna pieza podría tener como resultado
herida personal grave.

No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar
una condición peligrosa, y como consecuencia posibles
lesiones corporales serias.

No conecte la unidad al suministro de corriente sin haber
terminado de armarla. De lo contrario la unidad puede
ponerse en marcha accidentalmente, con el consiguiente
riesgo de lesiones corporales serias.
CARACTERÍSTICAS


Página 8 — Español

No permita que su familarización con este producto le
vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para infligir una lesión grave.

Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si la operación
genera mucho polvo, también póngase una mascarilla
contra el polvo.

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta herramienta. El empleo de
aditamentos o accesorios no recomendandos podría
causar lesiones serias.

Este producto puede emplearse para los fines siguientes:
Corte de todos tipos de productos de madera (tablas,
madera contrachapada, paneles, madera aglomerada y
madera dura)
Corte de masonite y plásticos
Corte de paneles de yeso
Corte de metales como lámina de acero, tubos, barras
de acero, aluminio, bronce y cobre

Es importante seleccionar una hoja de tipo correcto con el
fin de lograr un desempeño óptimo de la sierra. Debe selec-
cionarse la hoja según el uso y el material deseados. Si se
selecciona una hoja adecuada se logra un corte más limpio
y rápido, así como una vida de servicio más prolongada de
la hoja de corte.
Las hojas con menos dientes, o sea 10 dientes por pulgada
(DPP), se usan normalmente para cortar madera, mientras
que aquéllas con más dientes son mejores para cortar metal
o plástico. Para plásticos y metales suaves recomendamos
las de 14 DPP, y para metales duros, las de 18 DPP.

Esta sierra no debe emplearse para la poda ni usarse
con una hoja para podar. La inobservancia de esta
advertencia puede causar la pérdida del control de la
unidad y ocasionar lesiones graves.

Vea la figura 2, página 11.
Desconecte la sierra.
Gire la mordaza de la hoja hacia la izquierda y sosténgala
para abrir.
Inserte la hoja de la sierra hasta que esté completamente
asentada.
La hoja puede instalarse ya sea con los dientes
orientados hacia arriba o hacia abajo.
Suelte la mordaza para asegurar la hoja.
Para retirar la hoja, gire la mordaza de la hoja hacia la
izquierda.

Vea la figura 3, página 11.
 Oprima el gatillo del interruptor.
 Suelte el gatillo del interruptor.

Vea la figura 3, página 11.
Esta herramienta dispone de un interruptor de velocidad
variable, el cual produce mayor velocidad cuanto mayor
presión se aplica en el gatillo. La velocidad se controla
mediante la presión aplicada en el gatillo del interruptor.

Si se cortan los cables eléctricos contenidos en las
paredes pueden cargarse eléctricamente las superficies
metálicas de la sierra. No toque partes metálicas al cortar
una pared; sólo sujete las superficies de sujeción aisladas
de la herramienta. Al cortar una pared, asegúrese de que
no haya cables eléctricos ocultos, tubos hidráulicos y
peligros mecánicos en el trayecto de la hoja de corte.

Vea las figuras 4 y 5, páginas 11.
Asegure la pieza de trabajo en un banco o mesa de
trabajo con una prensa fija o varias de mano.
Marque claramente la línea de corte.
Asegúrese de que la hoja de la sierra esté lejos de todo
objeto extraño y de que el cordón de corriente y el de
extensión estén fuera de la trayectoria de la hoja.
Sostenga firmemente la sierra al frente y bien alejada de
usted.
  La empuñadura cilíndrica de esta sierra está
diseñada para emplear la herramienta con una sola mano.
Mantenga la otra mano alejada de la sierra y del área de
corte de la pieza de trabajo.
Oprima el gatillo del interruptor para iniciar el movimiento
de corte.
Ponga el conjunto de la zapata contra la pieza de trabajo.
Avance la hoja y comience a cortar la pieza de trabajo.


Página 9 — Español

Si se cortan cables eléctricos pueden cargarse
eléctricamente la hoja, la mordaza de la hoja y el conjunto
de la barra de la sierra. No toque piezas metálicas
de la herramienta al cortar una pared; sólo sujete las
superficies de sujeción aisladas de la herramienta. Al
cortar una pared, asegúrese de que no haya cables
eléctricos ocultos, tubos hidráulicos y peligros mecánicos
en el trayecto de la hoja de corte.

Vea la figura 7, página 11.
Conla sierra puedencortarse metalescomo lámina deacero,
tubos, barras de acero, aluminio, bronce y cobre, con hoja
para corte de metal.
Al cortar metal observe las siguientes sugerencias:
Tenga cuidado de no torcer o doblar la hoja de la sierra.
No fuerce la herramienta y póngala en una velocidad
baja.
Utilice aceite para cortar al cortar metales suaves y acero.
El aceite para cortar mantiene frías las hojas, aumenta
la eficacia del corte y prolonga la vida de servicio de las
hojas.
Nunca utilice gasolina, ya que el chispeo normal del
motor puede inflamar las emanaciones de la misma.
Sujete firmemente la pieza de trabajo con prensas, y
corte cerca del punto de sujeción para eliminar toda
vibración posible de la pieza. Al cortar tubo conduit, así
como tubo o ángulo de hierro, sujete la pieza de trabajo
en una prensa de banco si es posible y corte cerca de la
prensa. Para cortar material en forma de lámina delgada,
“emparédelo” entre dos paneles de madera prensada
o contrachapada y sujete las capas con prensas para
eliminar la vibración y el desgarramiento del material.
Siempre mantenga una presión firme de la conjunto de
la zapata contra la pieza de trabajo.

Aplique sólo la presión
suficiente para mantener la sierra cortando. Permita que
la hoja y la sierra realicen el trabajo. Mantenga la presión
de la base contra la pieza de trabajo.

PANELES PARA PAREDES
Vea la figura 6, página 11.
Asegure la pieza de trabajo en un banco o mesa de
trabajo con una prensa fija o varias de mano.
Marque claramente la línea de corte.
Asegúrese de que la hoja de la sierra esté lejos de todo
objeto extraño y de que el cordón de corriente y el de
extensión estén fuera de la trayectoria de la hoja.
Sostenga firmemente la sierra al frente y bien alejada de
usted.
Escoja un punto inicial conveniente dentro del área de
corte y coloque la punta de la hoja encima de ese punto.
Deje descansar el borde frontal del conjunto de la zapata
sobre la pieza de trabajo y mantenga la base firmemente
en su lugar durante el corte.
Oprima el gatillo del interruptor y permita que la hoja de
la sierra alcance plena velocidad.

Asegúrese de no tocar la pieza de trabajo con la hoja sino
hasta que la sierra haya alcanzado su máxima velocidad.
La inobservancia de esta advertencia puede causar
la pérdida de control de la sierra, y por consiguiente
lesiones serias.
Incline hacia abajo la sierra hasta que la punta de la hoja
comience a cortar la pieza de trabajo.
Permita que la sierra penetre en la pieza de trabajo.
Incline la sierra hasta que la hoja quede perpendicular a
la pieza de trabajo.

Las hojas de una longitud superior a 152,4 mm (6 pulg.)
pueden latiguear, por lo cual debe evitarse utilizarlas
para corte por penetración. La inobservancia de esta
advertencia puede causar lesiones serias.

Página 10 — Español

Para el servicio de la unidad sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes podría
causar un peligro o dañar el producto.

Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. Si la operación
genera mucho polvo, también póngase una mascarilla
contra el polvo.

Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.

No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo, aceites
penetrantes, etc., lleguen a tocar las piezas de plástico.
Las sustancias químicas pueden dañar, debilitar o
destruir el plástico, lo cual a su vez podría producir
lesiones corporales serias.
Las herramientas eléctricas que se utilizan en materiales de
fibrade vidrio,paneles deyeso paraparedes,compuestos de
resanar o yeso, están sujetas a desgaste acelerado y posible
fallo prematuro porque las partículas y limaduras de fibra de
vidrio son altamente abrasivas para los cojinetes, escobillas,
conmutadores, etc. Por consiguiente, no recomendamos el
uso de esta herramienta durante períodos prolongados de
trabajo en estos tipos de materiales. Sin embargo, si usted
trabaja con cualquiera de estos materiales, es sumamente
importante limpiar la herramienta con aire comprimido.

Todos loscojinetes de esta herramienta estánlubricados con
suficiente cantidad de aceite de alta calidad para toda la vida
útilde la unidad en condicionesnormales de funcionamiento.
Por lo tanto, no se necesita lubricación adicional.

El fabricante o su agente deben cambiar el cordón de
corriente, en caso de que sea necesario, para evitar peligros.

Vea la figura 8, página 11.
La sierra alternativa está equipada con escobillos de acceso
externo.

Desconecte la sierra.
Retire las (2) tapas de las escobillas utilizando un
destornillador de punta plana.
Retire los conjuntos de las (2) escobillas.
Reemplace ambos conjuntos de las escobillas cuando
uno u otro tenga menos de 6,4 mm (1/4 pulg.) de carbón
restante.
 No reemplace un solo lado sin reemplazar el otro.
Vuelva a armar la unidad empleando conjuntos de
escobillas nuevos. Asegúrese de que la curvatura de
la escobillas corresponda a la del motor y de que las
escobillas se muevan libremente en los tubos de las
mismas.
Vuelva a armar la unidad; para ello, siga en sentido inverso
los pasos enumerados arriba.
Apriete firmemente la tapas de las dos escobillas. No
aplique un apriete excesivo.


Este producto y algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y otras actividades
de la construcción, contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos
congénitos y otras afecciones del aparato reproductor. Lávese las manos después de utilizar el aparato.
Algunos ejemplos de estas sustancias químicas son:
• plomo de las pinturas a base de plomo,
• sílice cristalino de los ladrillos, del cemento y de otros productos de albañilería, y
• arsénico y cromo de la madera químicamente tratada.
El riesgo de la exposición a estos compuestos varía, según la frecuencia con que se realice este tipo de trabajo. Para reducir la
exposición personal, trabaje en áreas bien ventiladas, y con equipo de seguridad aprobado, tal como las caretas para el polvo
especialmente diseñadas para filtrar partículas microscópicas.


11
Fig. 1
Fig. 2
Fig. 4 Fig. 5
Fig. 6
Fig. 7
Fig. 8
A - Toolless blade clamp (mordaza de la
cuchilla de apriete sin herramienta)
B - Saw blade (hoja de la sierra)
C - Shoe assembly (conj. zapata)
D - Variable speed switch trigger (gatillo del
interruptor de velocidad variable)
E - LED lights (luces de diodo luminiscente)
A
B
A - Blade clamp (mordaza para hoja)
B - Blade (hoja)
Fig. 3
A - On (encendido)
B - Off (apagado)
C - Variable speed switch trigger (gatillo del
interruptor de velocidad variable)
C
A
B
E
D
A
B
C
A
B
B
A
A - Brush cap (tapa de la escobilla)
B - Brush assembly (conjunto de escobilla)

Model/Modelo:
NT1RS
ONE-HANDED
RECIPROCATING SAW
SIERRA ALTERNATIVA
PARA uNA SOLA MANO
PARTS AND SERVICE
Prior to requesting service or purchasing replacement parts, please obtain your
model and serial number from the product data label.
• MODEL NUMBER ________________________
• SERIAL NUMBER ________________________
HOW TO ObTAIN REPLACEMENT PARTS:
Replacement parts can be purchased online at www.northerntool.com or by calling
1-800-556-7885. Replacement parts can also be obtained at one of our Authorized
Service Centers.
HOW TO LOCATE AN AuTHORIzED SERVICE CENTER:
Authorized Service Centers can be located online at www.northerntool.com or by
calling 1-800-556-7885.
HOW TO ObTAIN CuSTOMER OR TECHNICAL SuPPORT:
To obtain Customer or Technical Support please contact us at 1-800-556-7885.
  
PIEzAS DE REPuESTO Y SERVICIO
Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su modelo
y número de serie de la etiqueta de datos del producto.
• NÚMERO DE MODELO ___________________
• NÚMERO DE SERIE ______________________
CÓMO ObTENER PIEzAS DE REPuESTO:
Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en la
direcciónwww.northerntool.com ollamando al 1-800-556-7885.Las piezasde repuesto
también se pueden obtener en uno de nuestros Centros de Servicio Autorizados.
CÓMO LOCALIzAR uN CENTRO DE SERVICIO AuTORIzADO:
Puede encontrar los Centros de Servicio Autorizados visitando nuestro sitio en la red
mundial, en la dirección www.northerntool.com o llamando al 1-800-556-7885.
CÓMO ObTENER SERVICIO O ASISTENCIA TÉCNICA AL
CONSuMIDOR:
Para obtener Servicio o Asistencia Técnica al Consumidor, sírvase comunicarse con
nosotros llamando al 1-800-556-7885.
990000264
10-26-12 (REV:01)
CuSTOMER SERVICE
SERVICIO AL CLIENTE
1-800-556-7885
