G-Force sensor, 3-axis, ±2/6G
Part nr: 01-01-07-0020(1)
Technical information for
installation
kms.vankronenburg.nl
EN—NL—DE
EN

__________________________________________________________
KMS G-Force sensor ±2/6G
Part nr: 01-01-07-0020(1) 4
Version 2.00
kms.vankronenburg.nl
EN—NL—DE
EN
This document contains detailed information about the KMS G-
Force sensor. Additional information, user manuals, wiring
examples ands software can be found on our website:
kms.vankronenburg.nl or on the software CD included with the
ECU.
Contents of the package
 KMS G-Force sensor ±2 or 6G
 3-pole contra connector superseal
 2-pole contra connector superseal
 Calibration values for datalog software
 KMS G-Force sensor manual

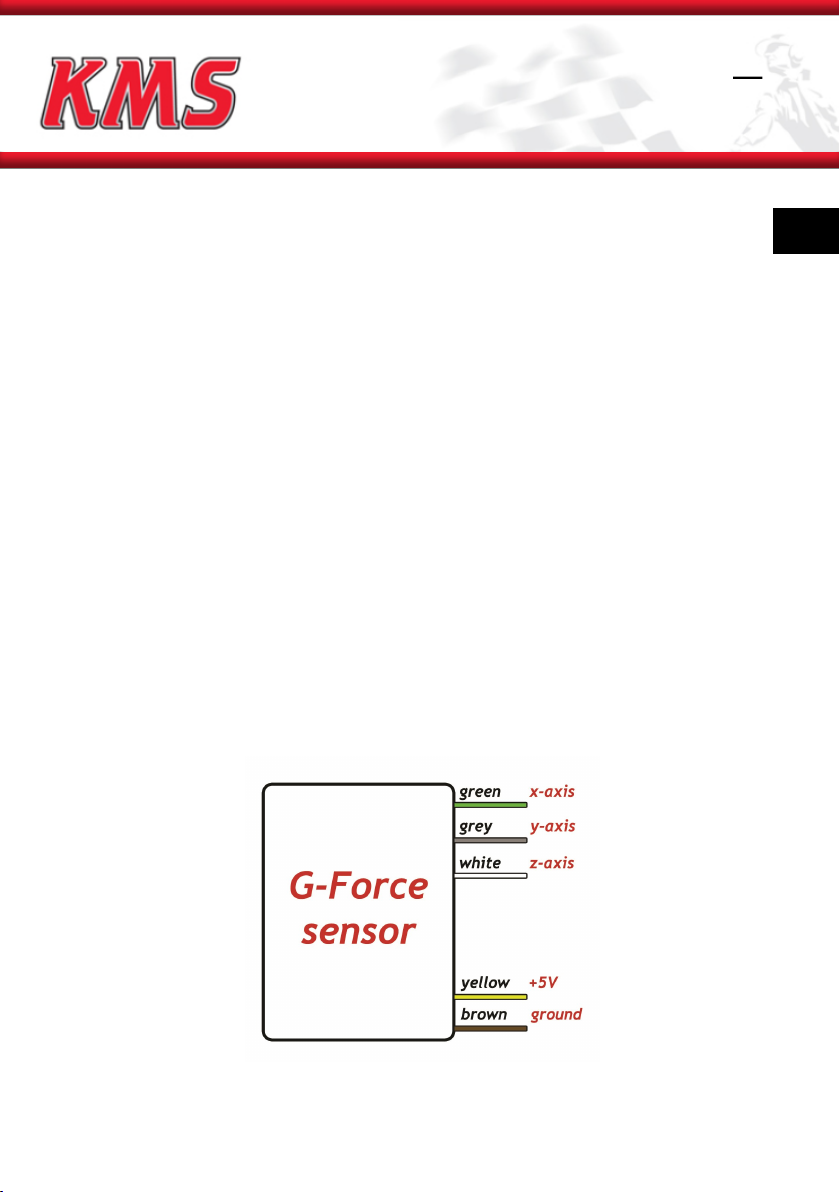

Wiring
 Yellow: +5V supply from ECU
 Brown: sensor ground. Connect to sensor ground of ECU.
 Green: x-axis signal. Connect to analog input of ECU/datalogger.
 Grey: y-axis signal. Connect to analog input of ECU/datalogger.
 White: z-axis signal. Connect to analog input of ECU/datalogger.

__________________________________________________________
KMS G-Force sensor ±2/6G
Part nr: 01-01-07-0020(1) 5
Version 2.00
kms.vankronenburg.nl
EN—NL—DE
EN
Note: The KMS G-Force sensor is available in both 2G and 6G configura-
tion. They are connected the same way but give a different output in
the datalog software.
Standard defined x,y,z directions:

G-kracht sensor 3-as, ±2/6G
Onderdeel nr: 01-01-07-0020(1)
Technische informatie voor
installatie
kms.vankronenburg.nl
EN—NL—DE
NL

kms.vankronenburg.nl
__________________________________________________________
KMS G-kracht sensor ±2/6G
Onderdeel nr: 01-01-07-0020(1) 7
Version 2.00
EN—NL—DE
NL
Dit document bevat gedetailleerde informatie over de KMS G-
kracht sensor. Overige informatie, handleidingen,
kabelboomschema’s en software kan worden gevonden op onze
website: kms.vankronenburg.nl of op de software CD bijgeleverd
bij deze ECU.
Inhoud van de kit
 KMS G-kracht sensor ±2 of 6G
 3-polige contra stekker superseal
 2-polige contra stekker superseal
 Kalibratie waardes voor datalog software
 KMS G-Force sensor handleiding
Bekabeling
 Geel: +5V voeding van ECU
 Bruin: sensor massa. Aansluiten op sensormassa van ECU.
 Groen: x-as signaal. Aansluiten op analoge input van ECU/datalogger.
 Grijs: y-as signaal. Aansluiten op analoge input van ECU/datalogger.
 Wit: z-as signaal. Aansluiten op analoge input van ECU/datalogger.

kms.vankronenburg.nl
__________________________________________________________
KMS G-kracht sensor ±2/6G
Onderdeel nr: 01-01-07-0020(1) 8
Version 2.00
EN—NL—DE
NL
Opmerking: De KMS G-kracht sensor is verkrijgbaar in 2G en 6G configu-
raties. Beide worden op dezelfde manier aangesloten maar geven een
andere output in de datalogging software.
Standaard gedefineerde x,y,z richtingen:

G-Kraft Sensor 3-Achsen, ±2/6G
Teilenummer: 01-01-07-0020(1)
Technische Information für
Einstellung
kms.vankronenburg.nl
EN—NL—DE
DE

kms.vankronenburg.nl
__________________________________________________________
KMS G-Kraft Sensor ±2/6G
Teilenummer: 01-01-07-0020(1) 10
Version 2.00
EN—NL—DE
DE
Dieses Dokument enthält detaillierte Information über den KMS G-
Kraft sensor. Weitere Informationen, Bedienungsanleitungen,
Schaltpläne finden Sie auf unserer Website: kms.vankronenburg.nl
oder auf die bei dem Steuergerät beigelegten CD.
Inhalt von diesem Kit
 KMS G-Force sensor ±2 oder 6G
 3-Poliger Stecker superseal
 2-Poliger Stecker superseal
 Kalibrationswärte für die Datenlogger Software
 KMS G-Kraft Sensor Anleitung
Verkabelung
 Gelb: +5V Anschluß. Verkabeln mit dem +5V Anschluß vom ECU
 Braun: Sensormasse verkabeln mit der Sensormasse vom ECU.
 Grün: X-Achse Signal. Verkabeln mit dem analogen Eingang vom ECU
oder externen Datenlogger.
 Grau: Y-Achse Signal. Verkabeln mit dem analogen Eingang vom ECU
oder externen Datenlogger.
 Weiß: Z-Achse Signal. Verkabeln mit dem analogen Eingang vom ECU
oder externen Datenlogger

kms.vankronenburg.nl
__________________________________________________________
KMS G-Kraft Sensor ±2/6G
Teilenummer: 01-01-07-0020(1) 11
Version 2.00
EN—NL—DE
DE
Bemerkung: Der KMS G-Kraft Sensor ist erhältlich in 2G und 6g Ausfüh-
rung. Beide werden auf gleicher Weise verkabelt aber das Signal zum
Datenlogger Software is unterschiedlich.
Standard definierte x,y,z Richtungen:
