Kohler K-3082 User manual

Installation Guide
Mirrored Cabinet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3082, K-3083, K-3089, K-3090
1010988-2-C

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
1010988-2-C 2 Kohler Co.

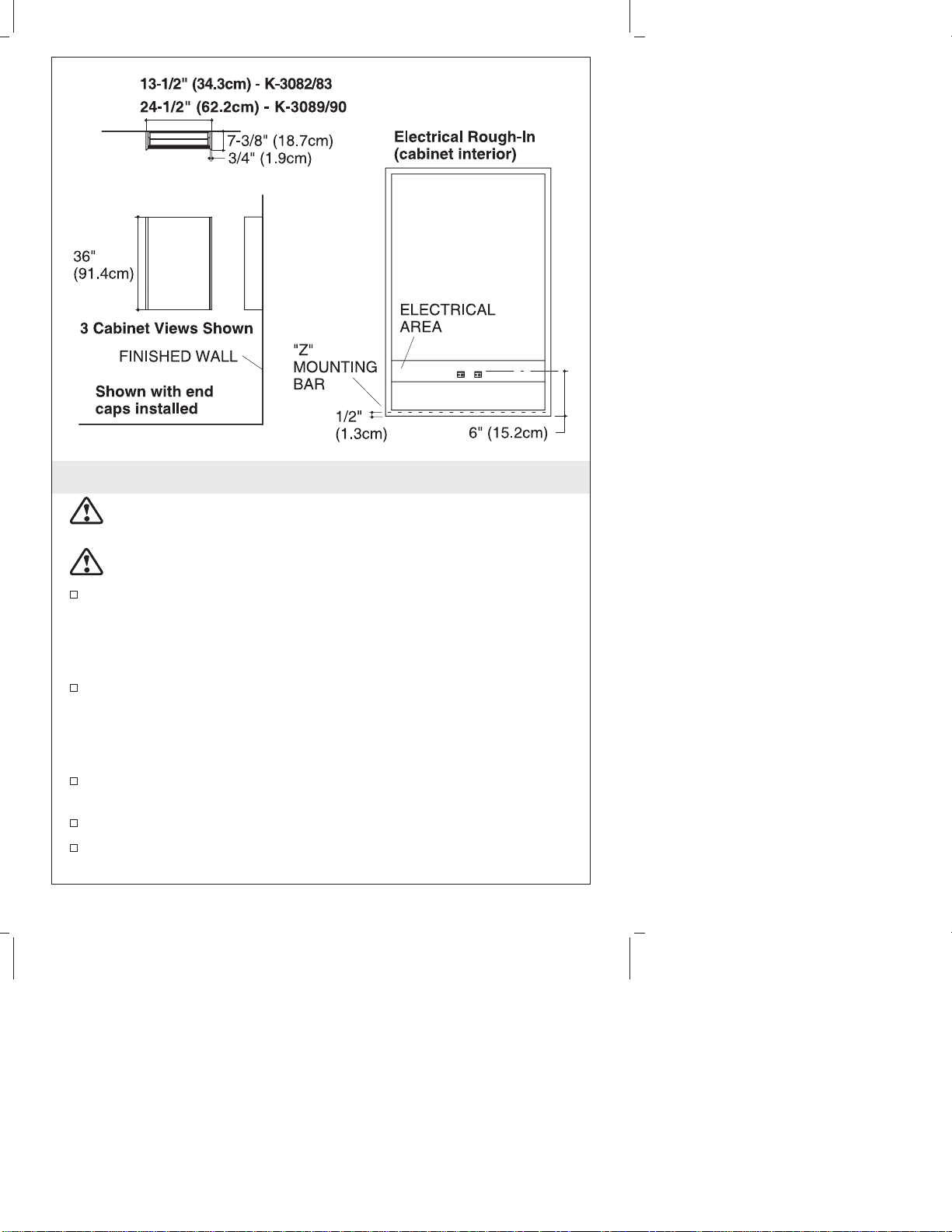

Before You Begin
CAUTION: Risk of personal injury or product damage.
Mirrored cabinets are very heavy. Get assistance lifting the
cabinet.
CAUTION: Risk of electric shock. Connect only to a circuit
protected by a Ground-Fault Circuit Interrupter (GFCI).
If installing multiple components (cabinet, countertop, lavatory,
etc.) read all product installation instructions before beginning.
Install some components before others. Refer to the lavatory or
wall mount cabinet Homeowners Guide for sample configurations
and all necessary components.
Install sufficient bracing when installing this product in an area
with unfinished walls or in conjunction with other components in
the same Kohler Suite. When installing this product in an area
with a finished wall, use the wall anchors supplied for
installation.
When installation includes braces, make sure all braces for the
components are installed before finishing the wall.
Remove the cabinet from its carton and inspect for damage.
Confirm the contents of the box; shelving, mounting “Z” bar, and
hardware. The hardware bag should contain:
Kohler Co. 3 1010988-2-C

Before You Begin (cont.)
•(3) top clips
•(2) connecting blocks
•(6) polyset anchors
•(6) #10 x 2” screws
•(10) #10 x 1/2” screws
•(15) screw dome caps
•(16) shelf clips
•(50) shelf plugs
Models K-3082, K-3083, K-3089, and K-3090 do not include end
caps. You need a separate end cap kit for these models.
Make sure electrical power can be provided before beginning the
installation. Power to the cabinets should not be controlled by the
light switch.
The installation must have a Class A Ground-Fault
Circuit-Interrupter (GFCI). The GFCI protects against
line-to-ground shock hazard. Use a 120 V, 20 A, service.
Do not complete the finished wall until all needed plumbing and
electrical rough-ins have been completed.
Observe all local plumbing and building codes.
1010988-2-C 4 Kohler Co.

1. Preparation
CAUTION: Risk of personal injury and product damage.
Extend the brace beyond the cabinet to the nearest stud. This
will ensure proper support for the cabinet.
Carefully select the cabinet location.
Install two 2x4 braces for the top and bottom portions of the
cabinet. The bottom brace should be centered 39″(99.1cm) from
the floor. The studs should be front notched 1-1/2″(3.8cm) for
proper support. The braces should be 36″(91.4cm) from
center-to-center.
Allow a 4″(10.2cm) clearance from the bottom of the cabinet to
the top of the lavatory.
Make sure electrical power can be provided for the cabinets.
Power to the cabinets should be separate from the power for the
light fixtures.
Complete the finished wall.
Kohler Co. 5 1010988-2-C

1. Assemble the Cabinet
Remove the screw from the hinge as illustrated. Slide the door
and hinge off the cabinet and store them in the cabinet box. Make
sure all of the door edges are protected.
Lay the cabinet on its back on a flat surface.
NOTE: No more than three cabinets should be secured together
prior to installation.
If combining multiple cabinets, lay the cabinets side-by-side. Note
the hole locations in the cabinets. These are used to secure the
connectors and side kits.
Use two connecting blocks for each cabinet addition. Assemble
the cabinet to the connecting blocks from the inside of the cabinet
with #10 x 1/2″thread cut screws.
Loosen screw
and slide hinge
assemble out
Hinge
Assembly
1010988-2-C 6 Kohler Co.

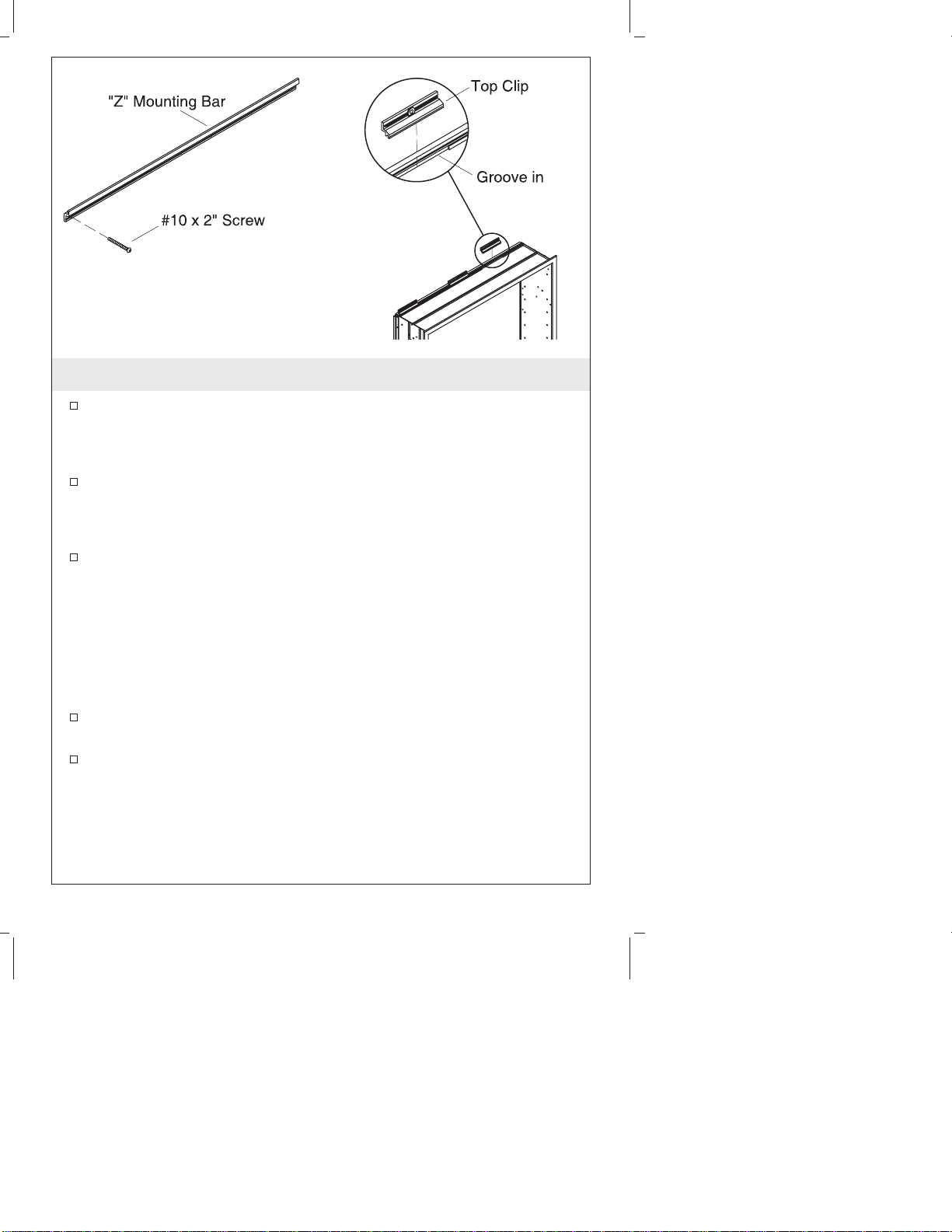

1. Install the “Z” Mounting Bar and Top Clips
Each cabinet is shipped with an aluminum “Z” mounting bar
which mounts to the wall to support the weight of the cabinet.
The bar should be installed in the center of the bottom brace (if
applicable).
Use a pencil to mark the wall where the bottom of the cabinet
will be located. Use a level to draw a horizontal line the length of
the mounting bar. If installing multiple cabinets side-by-side, use
a level to draw horizontal lines for each ″Z″mounting bar.
Place the bottom edge of the “Z” mounting bar against the
horizontal line. Drill a minimum of three evenly spaced 7/32″
holes into the “Z” mounting bar through the indentations (holes
should line up with a stud behind the wall if no header was
installed).
NOTE: Use the plastic anchors supplied if no brace was placed in
the wall. Make sure each “Z” mounting bar has a minimum of three
anchors for each cabinet.
Use the #10 x 2″pan head thread cut screws (supplied) to secure
the “Z” mounting bar to the wall.
Locate the three top clips for the cabinet and slide the clips into
the groove located in the channel on the top side of the cabinet.
Kohler Co. 7 1010988-2-C

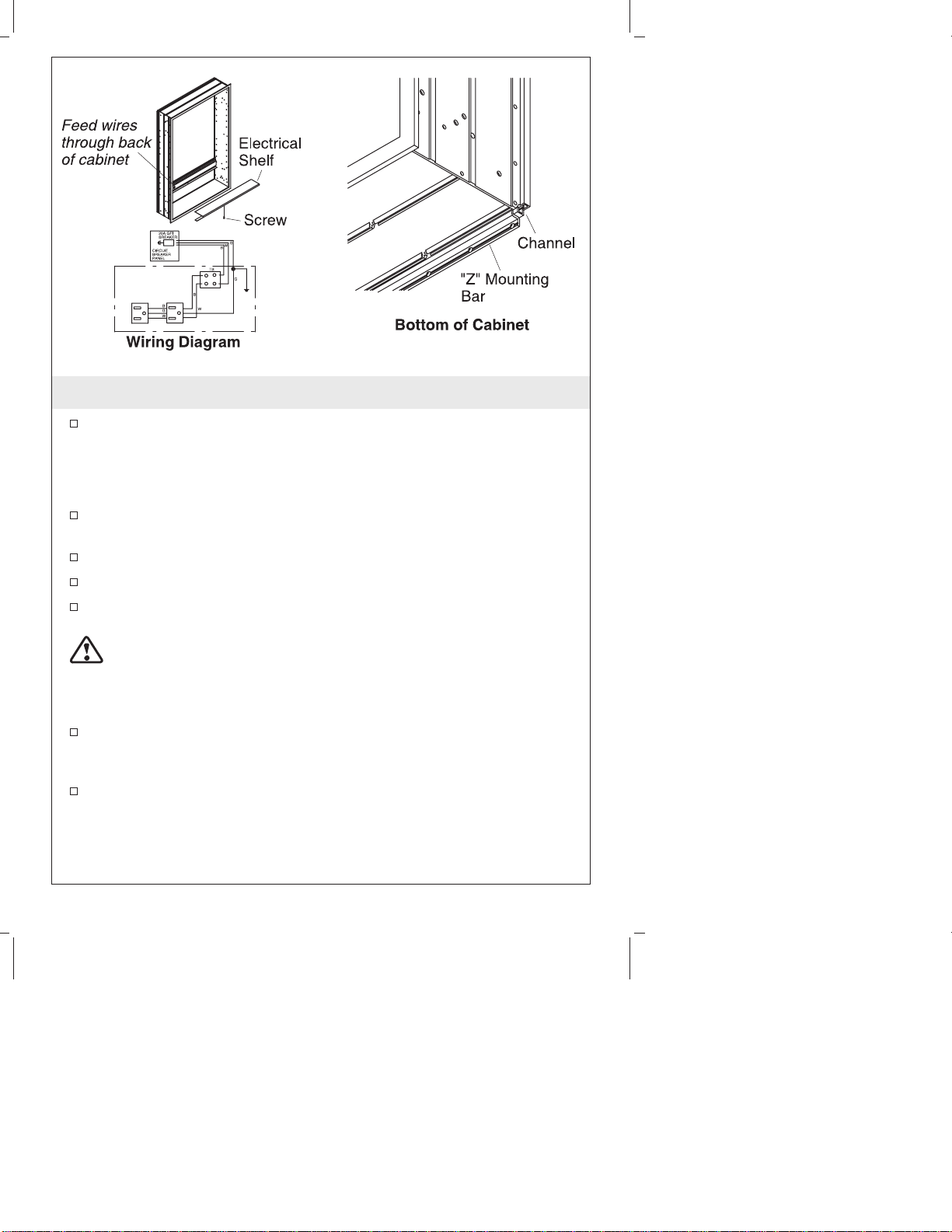

1. Attach the Cabinet
Make sure all connections have been made if you are mounting
multiple cabinets together.
NOTE: No more than three cabinets should be mounted together at
the time of installation.
Be sure the electrical wire is in position and can be reached from
the front of the cabinet so electrical connections can be made.
Remove the electrical box screw(s) and remove the cover.
Set the bottom channel of the cabinet in the “Z” mounting bar.
Feed the electrical wire through the cabinet electrical area. Be sure
you have enough wire exposed to make the connections.
CAUTION: Risk of personal injury or product damage. This
cabinet is very heavy. Get help lifting the cabinet into place.
NOTE: Use the supplied anchors to attach the cabinet if it will not
be fastened to a brace or stud.
Position the top clips and drill the holes through the wall. If the
brace is not being used, align the top clips with stud(s). Fasten
the clips securely using #10 x 2″screws.
Make the electrical connections and reattach the electrical cover.
1010988-2-C 8 Kohler Co.

1. Attach the End Caps
Locate the spacer blocks and hardware bag.
Use masking tape to secure the spacer blocks to the outside of the
cabinets. Make sure the pilot holes line up with the recommended
holes in the mirror cabinet.
Position the end caps so the beveled edges are toward the mirror
and the front of the cabinet. Align the end caps so they are
centered to the mirror height. The end caps should be flush with
the back of the cabinet. Hold or clamp carefully (protect the
surface if clamping) until the attachment screws are in place.
Partially drive four #10 x 1-1/4″screws (provided) through the
inside location holes, through the spacer block holes, and into the
end caps. Tighten the screws to secure the end caps.
Install the dome cap covers over the screw heads.
Kohler Co. 9 1010988-2-C

1. Install the Door
Re-attach the door.
The door is provided with a three-way adjustment feature for
alignment. You can adjust the height, level, and fit to the frame
gasket. Use a #2 Phillips screwdriver to make adjustments.
If the door is out of level or too close to one side, adjust the door
to the left or to the right with screw #1.
If the door is too high or too low, adjust it up or down with
screw #2.
If the door opens swiftly, squeaks or rubs against the gasket,
adjust the door outward with screw #3.
Check the door swing. The hinges are provided with a 110° black
plastic stop to restrict the door from swinging wide.
1010988-2-C 10 Kohler Co.

1. Complete the Installation
Determine the shelf locations and install the shelf pins.
Install the shelves onto the shelf pins.
Kohler Co. 11 1010988-2-C

Guide d’Installation
Armoire de Toilette avec Miroir
Outils et Matériaux
Merci d’avoir choisi la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plaît, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et adresse Internet sont au verso. Merci encore d’avoir
choisi un produit KOHLER.
Kohler Co. Français-1 1010988-2-C

Avant De Commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les armoires de toilette avec
miroir sont très lourdes. Soyez aidé pour soulever l’armoire de
toilette.
ATTENTION : Risque d’électrocution. Raccordez uniquement à
un circuit protégé par un Disjoncteur de Fuite de Terre (GFCI).
Lorsque vous installez de multiples éléments (armoire de toilette,
plans de travail, lavabos, etc.), lisez toute la Notice d’Installation
des produits avant de commencer. Certains éléments doivent être
installés avant d’autres. Reportez-vous au Guide du Propriétaire
du lavabo ou de l’armoire de toilette murale pour vous informer
sur les configurations possibles, ainsi que les composants
nécessaires.
Si vous installez ce produit dans un espace qui n’est pas terminé
ou conjointement avec d’autres composants de la même Ligne
KOHLER, il vous est conseillé d’installer suffisamment de pièces
de renforts. Lorsque vous installez ce produit dans un espace
avec un mur terminé, veuillez utiliser les ancrages mural fournis
pour l’installation.

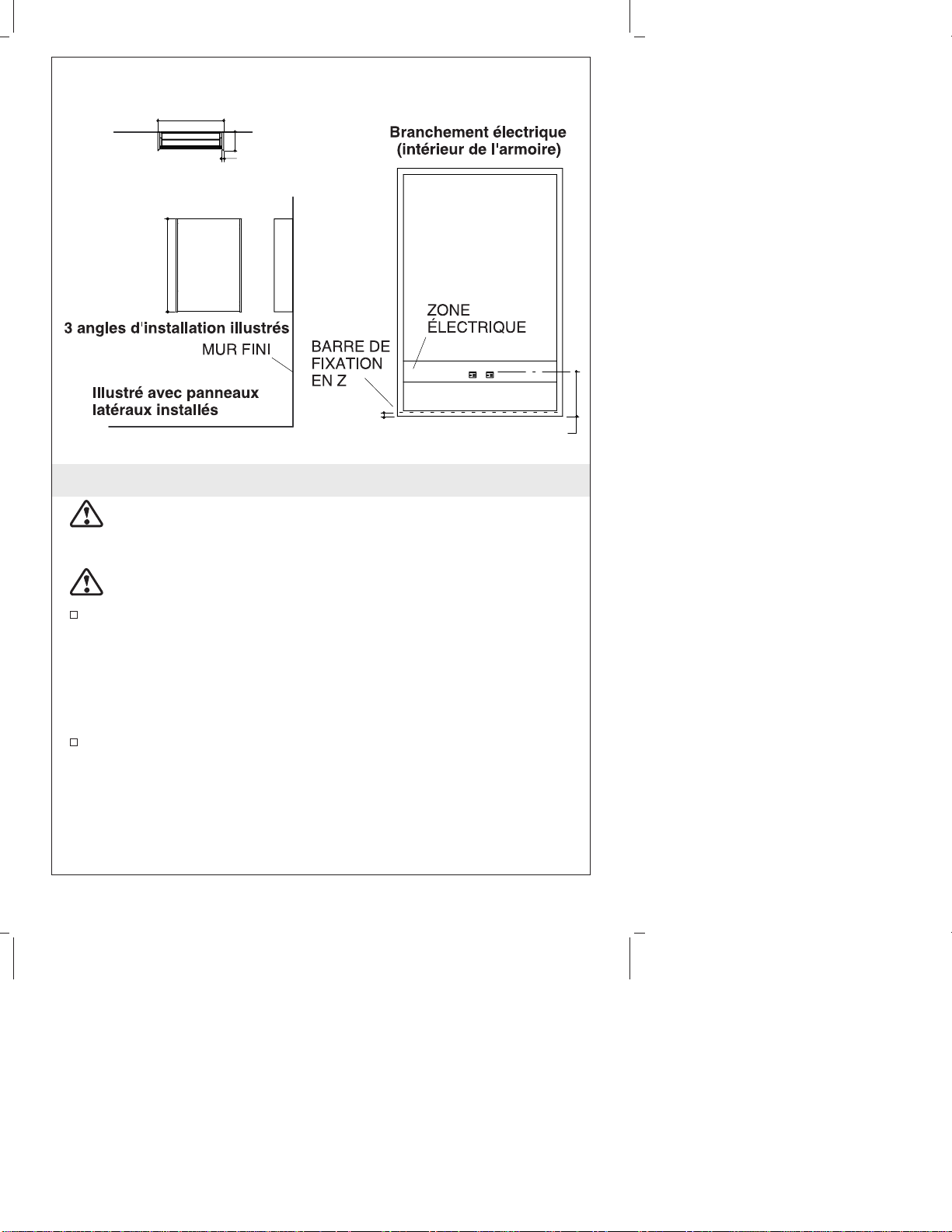

13-1/2" (34,3 cm) - K-3082/83
24-1/2" (62,2 cm) - K-3089/90
7-3/8" (18,7 cm)
3/4" (1,9 cm)
36"
(91,4 cm)
1/2"
(1,3 cm) 6" (15,2 cm)
Kohler Co. Français-2 1010988-2-C

Avant De Commencer (cont.)
Si l’installation inclut des pièces de renforts, assurez-vous que
toutes sont installées avant de terminer le mur.
Déballez l’armoire de toilette de son carton et examinez la
soigneusement pour en déceler tout dommage.
Assurez-vous que les étagères, la barre de fixation en ″Z″et la
quincaillerie se trouvent dans la boite. Le sachet de quincaillerie
devrait contenir :
•(3) clips supérieurs
•(2) blocs de raccord
•(6) chevilles universelles
•(6) vis No. 10 x 2″
•(10) vis No. 10 x 1/2″
•(15) capuchons à visser
•(16) clips pour étagères
•(50) bouchons d’étagère
Les modèles K-3082, K-3083, K-3089, et K-3090 ne fournissent pas
de panneaux latéraux. Vous nécessitez un jeu séparé de panneaux
latéraux pour ces modèles.
Assurez-vous de pouvoir réaliser les raccords électriques avant de
commencer l’installation. Le courant aux armoires de toilette ne
devrait pas être contrôlé par l’un interrupteur d’éclairage.
L’installation doit avoir un Disjoncteur de Fuite de Terre de
Classe A (GFCI). Le GFCI prévient une électrocution par la mise à
la terre. Utilisez un service de 120 V, 20 A.
Ne pas compléter le mur terminé tant que tous les branchements
électriques et de plomberie brute ont été complétés.
Respectez tous les codes locaux de plomberie et de bâtiment.
1010988-2-C Français-3 Kohler Co.

1. Préparation
ATTENTION : Risque de dommage corporel ou
d’endommagement du produit. Allongez la pièce de renfort à
travers l’armoire de toilette jusqu’au montant le plus proche.
Cela assurera le bon support de l’armoire de toilette.
Déterminez soigneusement l’endroit de l’armoire de toilette.
Installez deux pièces de renforts de2x4surledessus et le
dessous de l’armoire. La pièce de renfort inférieure doit être
centrée à 39″(99,1 cm) depuis le sol. Encochez les montants sur
1-1/2″(3,8 cm) pour prévoir suffisamment de support. Les
renforts doivent être à 36″(91,4 cm) d’un axe à l’autre.
Laissez un dégagement de 4″(10,2 cm) à partir de la base de
l’armoire, jusqu’au dessus du lavabo.
Assurez-vous de pouvoir réaliser les raccords électriques pour les
armoires. Le courant aux armoires devrait être séparé de
l’interrupteur d’éclairage des appareils.
Complétez le mur terminé.
36" (91,4 cm)
à partir de axes
39" (99,1 cm)
"
Kohler Co. Français-4 1010988-2-C

1. Assemblez l’Armoire de Toilette
Retirez la vis de la charnière tel qu’illustré. Glissez la porte et la
charnière hors de l’armoire de toilette et gardez les dans la boite
de l’armoire. Assurez-vous que toutes les arrêtes de la porte
soient protégées.
Reposez l’armoire de toilette sur sa partie arrière et sur une
surface plate.
REMARQUE : Ne pas fixer plus de 3 armoires de toilette ensembles,
avant l’installation.
Si vous associez plusieurs armoires de toilette, reposez les côte à
côte. Veuillez noter l’emplacement des trous dans les armoires de
toilette. Cela sont utilisés pour fixer les connecteurs et les
panneaux latéraux.
Utilisez deux blocs raccords pour chaque armoire de toilette
additionnelle. Assemblez l’armoire de toilette aux blocs raccords à
partir de l’intérieur de l’armoire de toilette, à l’aide des vis
filetées No. 10 x 1/2″.
Dévisser la vis et
retirer l'ensemble
de charnière
Ensemble de
charnière
Vis #10 x 1/2"
1010988-2-C Français-5 Kohler Co.

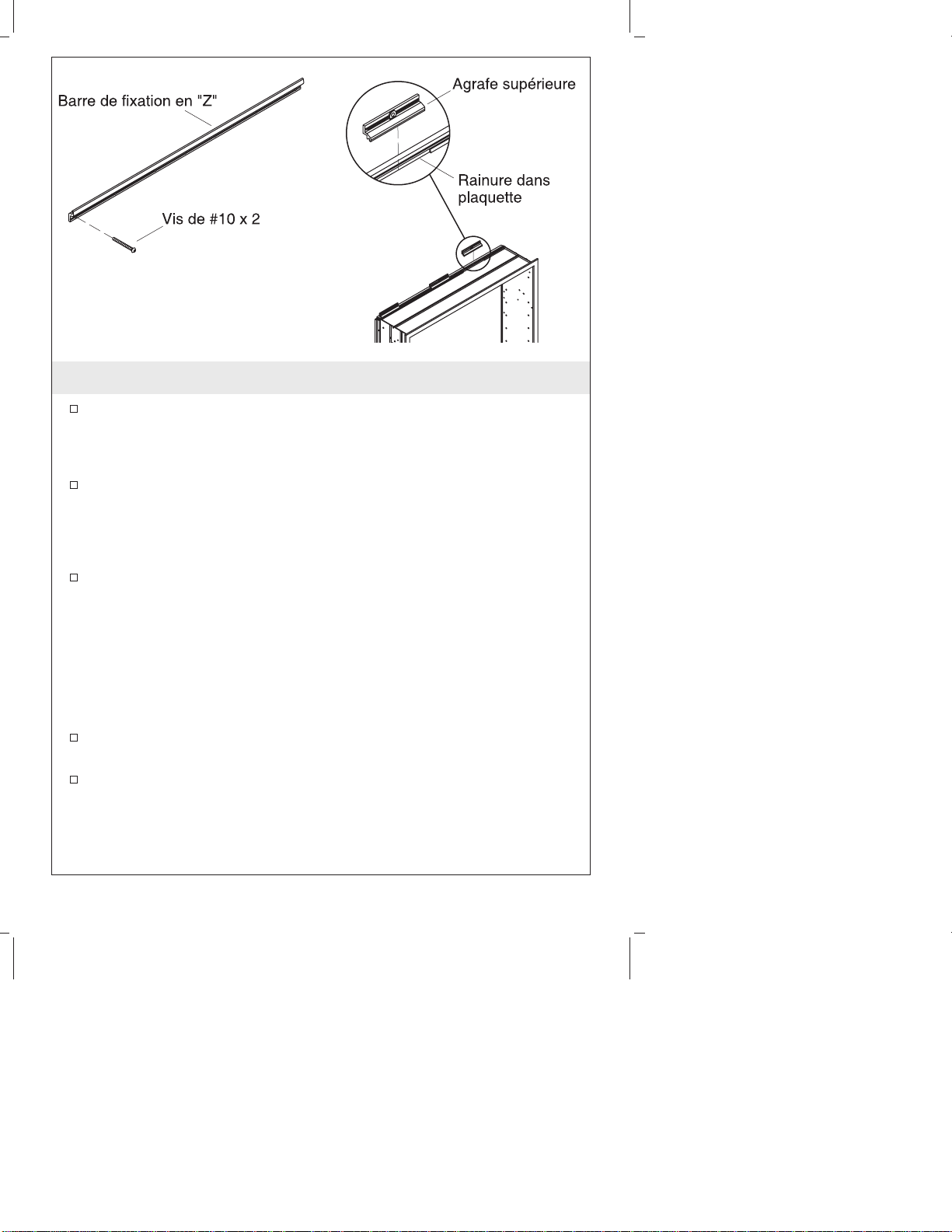

1. Installez la Barre en ″Z″et les Clips Supérieurs
Chaque meuble est doté d’une barre de fixation en aluminium en
″Z″, à être montée au mur afin de supporter le poids de l’armoire
de toilette. La barre devrait être installée au centre de la pièce de
renfort inférieure (le cas échéant).
Marquez l’emplacement de la base de l’armoire de toilette sur le
mur avec un crayon. À l’aide d’un crayon, tracez une ligne
horizontale de la longueur de la barre de fixation. Si vous utilisez
plusieurs armoires côte à côte, tracez une ligne pour chaque barre
de fixation en ″Z″.
Positionnez l’arrête inférieure de la barre de fixation en ″Z″contre
la ligne horizontale. Percez au moins trois trous de 7/32″repartis
uniformément dans la barre de fixation en ″Z″, à travers les
indentations (les trous devraient correspondre avec un montant à
l’arrière du mur si aucune pièce de renfort n’était installée).
REMARQUE : Utilisez les chevilles en plastic inclues, si aucune
pièce de renfort n’était installée dans le mur. Assurez-vous qu’il y ait
au moins 3 chevilles pour chaque barre de fixation en ″Z″.
Fixez la barre de fixation en ″Z″au mur à l’aide des vis à tête
cylindrique filetée No. 10 x 2″(fournies).
Faire passer les trois clips supérieurs de l’armoire de toilette par
la rainure située dans le canal du dessus de l’armoire de toilette.
"
Kohler Co. Français-6 1010988-2-C

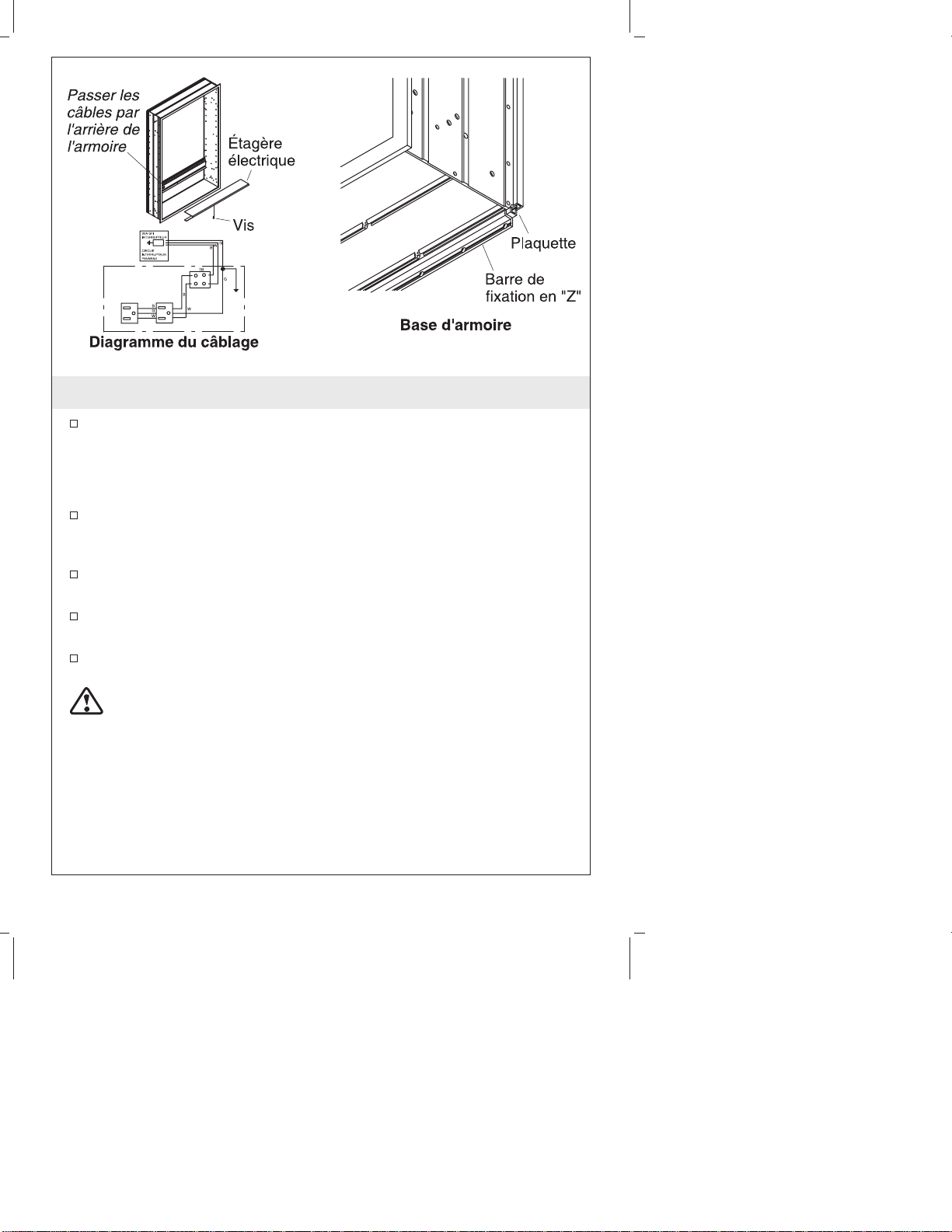

1. Fixez l’Armoire de Toilette
Assurez-vous d’avoir réalisé tous les raccordements lorsque vous
installez plusieurs armoires de toilette ensemble.
REMARQUE : Ne pas fixer plus de trois armoires ensembles avant
l’installation.
Assurez-vous que le câblage électrique soit à sa place et qu’il soit
accessible par l’avant de l’armoire de toilette, afin de faire les
branchements électriques.
Retirez et mettez de côté la(es) vis du boîtier électrique et retirez
le couvercle du boîtier électrique.
Positionnez le canal inférieur de l’armoire sur la barre de fixation
en ″Z″.
Faîtes passer le câblage électrique jusqu’à l’armoire électrique.
Assurez-vous d’avoir assez de câble pour faire les connexions.
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. L’armoire de toilette est très
lourde. Demandez de l’aide pour soulever et pour mettre en
place l’armoire de toilette.
REMARQUE : Si l’armoire n’est pas fixée à un montant ou une
pièce de renfort, fixez la à l’aide d’une cheville fournie.
1010988-2-C Français-7 Kohler Co.

Fixez l’Armoire de Toilette (cont.)
Positionnez les clips supérieurs, et percez les trous dans le mur. Si
aucune pièce de renfort n’est employée, alignez les clips
supérieurs avec le(s) montant(s). Serrez bien les clips à l’aide des
vis No. 10 x 2″.
Faîte le raccordement électrique et remettre le couvercle du boîtier
électrique à sa place.
Kohler Co. Français-8 1010988-2-C

1. Attachez les Panneaux Latéraux
Identifiez les blocs d’espacement et le sachet de la quincaillerie.
Fixez les blocs d’espacement avec du ruban cache sur l’extérieur
des armoires de toilette. Assurez-vous que les trous pilotes
s’alignent avec les trous recommandés de l’armoire de toilette
avec miroir.
Positionnez les panneaux latéraux de façon à ce que les arrêtes
biseautées soient orientées vers le miroir et l’avant de l’armoire
de toilette. Alignez les panneaux latéraux pour qu’ils soient
centrés par rapport à la hauteur du miroir. Les panneaux latéraux
doivent affleurer l’arrière de l’armoire de toilette. Soutenez ou
utilisez un serre-joint soigneusement (protéger la surface si vous
utilisez un serre-joint) jusqu’à ce que les vis de fixation soient en
place.
Vissez partiellement quatre vis No. 10 x 1-1/4″(fournies) à partir
de l’intérieur de l’armoire de toilette, en passant par les trous des
blocs d’espacement, et jusqu’aux panneaux latéraux. Serrez les vis
pour fixer les panneaux latéraux.
Placez les capuchon de vis sur les têtes des vis.
"
1010988-2-C Français-9 Kohler Co.
