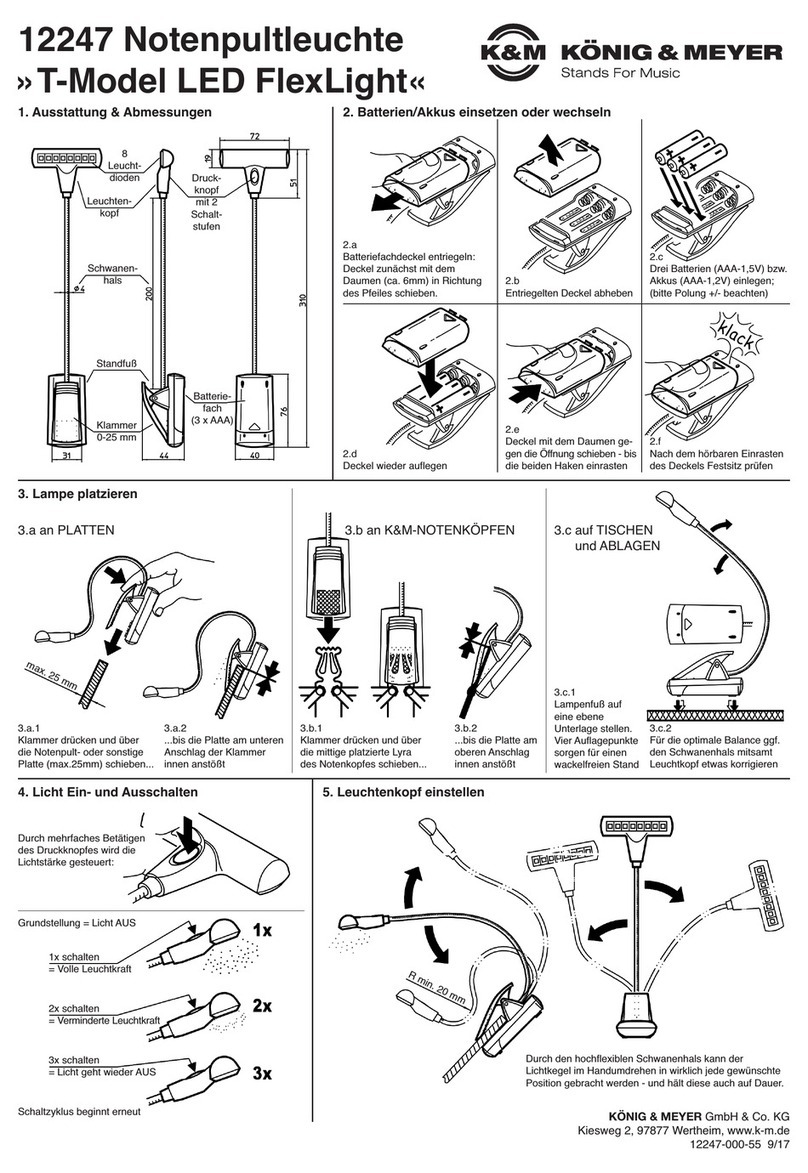

Konig & Meyer T-Model LED FlexLight User manual

12247 Notenpultleuchte
»T-Model LED FlexLight«
1. Ausstattung & Abmessungen 2. Batterien/Akkus einsetzen oder wechseln
3.a an PLATTEN 3.b an K&M-NOTENKÖPFEN 3.c auf TISCHEN
3.c und ABLAGEN
3. Lampe platzieren
4. Licht Ein- und Ausschalten
Beide Leuchtenköpfe sind unabhängig voneinander schaltbar 5. Leuchtenkopf einstellen
2.a
Batteriefachdeckel entriegeln:
Deckel zunächst mit dem
Daumen (ca. 6mm) in Richtung
des Pfeiles schieben.
3.a.1
Klammer drücken und über
die Notenpult- oder sonstige
Platte (max.25mm) schieben...
Durch mehrfaches Betätigen
des Druckknopfes wird die
Lichtstärke gesteuert:
Durch den hochflexiblen Schwanenhals kann der
Lichtkegel im Handumdrehen in wirklich jede gewünschte
Position gebracht werden - und hält diese auch auf Dauer.
Grundstellung = Licht AUS
Schaltzyklus beginnt erneut
1x schalten
= Volle Leuchtkraft
2x schalten
= Verminderte Leuchtkraft
3x schalten
= Licht geht wieder AUS
3.a.2
...bis die Platte am unteren
Anschlag der Klammer
innen anstößt
3.b.1
Klammer drücken und über
die mittige platzierte Lyra
des Notenkopfes schieben...
3.b.2
...bis die Platte am
oberen Anschlag
innen anstößt
3.c.2
Für die optimale Balance ggf.
den Schwanenhals mitsamt
Leuchtkopf etwas korrigieren
3.c.1
Lampenfuß auf
eine ebene
Unterlage stellen.
Vier Auflagepunkte
sorgen für einen
wackelfreien Stand
2.b
Entriegelten Deckel abheben
2.c
Drei Batterien (AAA-1,5V) bzw.
Akkus (AAA-1,2V) einlegen;
(bitte Polung +/- beachten)
2.e
Deckel mit dem Daumen ge-
gen die Öffnung schieben - bis
die beiden Haken einrasten
2.f
Nach dem hörbaren Einrasten
des Deckels Festsitz prüfen
2.d
Deckel wieder auflegen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12247-000-55 9/17
8
Leucht-
dioden
Leuchten-
kopf
Schwanen-
hals
Standfuß
Klammer
0-25 mm
Druck-
knopf
mit 2
Schalt-
stufen
Batterie-
fach
(3 x AAA)
max. 25 mm
R min. 20 mm

12247 Music stand light
»T-Model LED FlexLight«
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12247-000-55 9/17
8
Light
diodes
Light
head
Goose-
neck
Base
Clamp
0-25 mm
Press
button
with 2
switch
levels
Battery
case
(3 x AAA)
max. 25 mm
R min. 20 mm
By repeated pressing of the
press button the
brightness is controlled:
Initial position = Light OFF
The switching cycle begins again
Press 1x
= full brightness
Press 2x
= less brightness
Press 3x
= Light is turned OFF
1. Equipment & Dimensions 2. Batteries/rechargeable batteries insert or change
3.a to the PLATES 3.b to K&M-NOTE HEADS 3.c on TABLES
3.c and TRAYS
3. Placement of the lamp
4. Turn Light On/Off
Both light heads can be turned on or off independently of each other
5. Adjust the Light Head
2.a
Battery case lid:
Slide the lid with your thumb
(approx. 6 mm) in the direction
of the arrow.
3.a.1
Press the clamp and slide the
music desk or other plate
(max. 25 mm)...
The highly flexible gooseneck can be used to quickly place
the light in the desired position - and it will stay there until it
is adjusted again.
3.a.2
...until the plate reaches
the inside of the lower end
of the clamp
3.b.1
Press the clamp and slide
the Lyra placed in the middle
of the note head...
3.b.2
...until the plate rea-
ches the inside of the
upper end of the clamp
3.c.2
To attain optimal balance
adjust the gooseneck and the
light head a bit
3.c.1
Place the lamp foot
/base on a level
surface. Four
points of support
ensure stability
2.b
Unlock the lid and lift
2.c
Insert three batteries (AAA-1.5V) i.e.
rechargeable batteries (AAA-1.2V);
(please pay attention to the polls +/-)
2.e
Slide the lid with your thumb
over the opening until both
hooks click into place
2.f
After the “click” ensure
that the lid is securely in place
2.d
Place the lid on the compartment
