Konig & Meyer 19742 User manual

AUFSTELLANLEITUNG (A-I)
19742 Tablet-PC Stativhalter
- Flexibel und stabil! Ihr Tablet-PC wird wunderbar in Szene gesetzt.
- Gleichermaßen geeignet für Bühne, Heim und Studio
- Für Bildschirme von 6 bis 10,1" (Breite: 160-320 mm, Höhe: 120-220 mm)
- Die Halterung garantiert eine effektive und sichere Montage von Tablet-PCs:
-dafür sorgen schon die integrierte Spannzugfeder und der seitliche Sicherungswinkel (3)
- Übergreifende Klemmbacken mit integrierter Moosgummiauflage sorgen für
-sicheren Halt, eliminieren Vibrationsgeräusche und schützen das Tabletgehäuse
- Mit 3/8" Innengewinde auf jedes Mikrofonstativ aufschraubbar
- Mit Verstellmöglichkeiten die keine Wünsche offenlassen:
-Tabletgröße, Neigungswinkel, Ausrichtung, Hoch/Querformat: alles flexibel einstellbar
SICHERHEITSHINWEISE
- Das Stativ muss ausreichend standfest sein und über einen 3/8"-Gewindebolzen verfügen:
-z.B. K&M-Mikrofonstative 199, 200, 21020, 21090, 210/6, 210/8, 252, 259, 260, 260/1, 27105 etc.
- Halterung ordnungsgemäß auf Stativ schrauben: wir empfehlen ca. 3 Umdrehungen
- das Tablet sorgfältig in der Halterung befestigen und auf sicheren Sitz prüfen
- Halterung umsichtig handhaben; v.a. bei Änderungen der Einstellungen
-(Neigung, Format und Ausrichtung) ist auf sicheren Halt des Tablets zu achten
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.

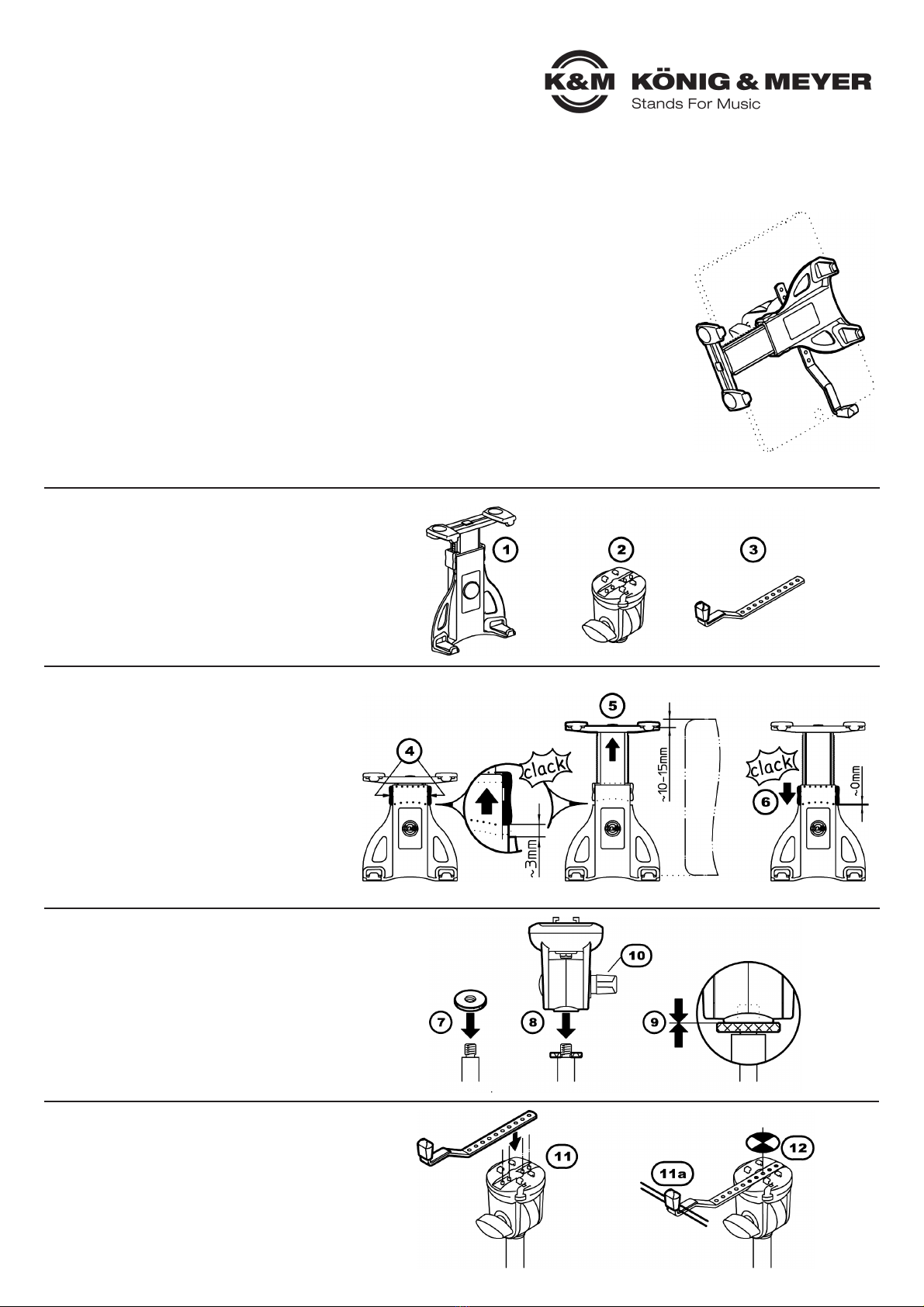

ASTATIV VORBEREITEN
A(s.o.: Sicherheitshinweise)
BBAUGRUPPEN des 19742 ZURECHTLEGEN
B1Tablet-Halterung
B2Schwenkgelenk
B3Sicherungswinkel
CTABLET-HALTERUNG VOREINSTELLEN
C4Stellen Sie sicher, dass der "große Riegel"'
C4ausgerastet ist, was an dem 3 mm-Spalt zu
C4erkennen ist (s.Abb.)
C4Dazu den "großen Riegel" mit etwas Kraft nach
C4oben schieben. Das Ausrasten bewirkt ein
C4deutlich hörbares Geräusch.
C5Oberen Bügel herausziehen:
C5das Innenmaß zwischen den Haltebügeln
C5sollte ca.10-15 mm kleiner sein als die Höhe
C5bzw. Breite des Tablet-PC.
C6"Großen Riegel" wieder nach unten schieben
C6(auf hörbares Einrastgeräusch achten)
DSCHWENKGELENK mit dem Mikrofonstativ verbinden
D17Zunächst die Rändelscheibe auf den Gewindebolzen
D17des Stativs drehen - bis zum Anschlag
D18SCHWENKGELENK ebenfalls auf diesen Gewindebolzen
D18aufschrauben - nicht ganz bis zum Anschlag
D18(wir empfehlen ca. 3 Umdrehungen)
D19Rändelscheibe wieder zurückdrehen, so dass diese
D19mit dem SCHWENKGELENK spielfrei verspannt ist
D10 Flügelmutter festziehen
ESICHERUNGSWINKEL EINSETZEN
E11 Sicherungswinkel in die entsprechende
E11Aussparung des Schwenkgelenks einlegen.
E11Und zwar so, dass der seitliche Anschlag
E11am Tablet-PC anliegt (11a)
E12 Wichtig:
E12Der Tablet-PC sollte mittig ausgerichtet sein
E12(siehe Punkte 26 und 27),
E12ggf. Position des Sicherungswinkels korrigieren.
Tablet PC

19742 Tablet-PC Stativhalter
AUFSTELLANLEITUNG (A-I)
Fortsetzung

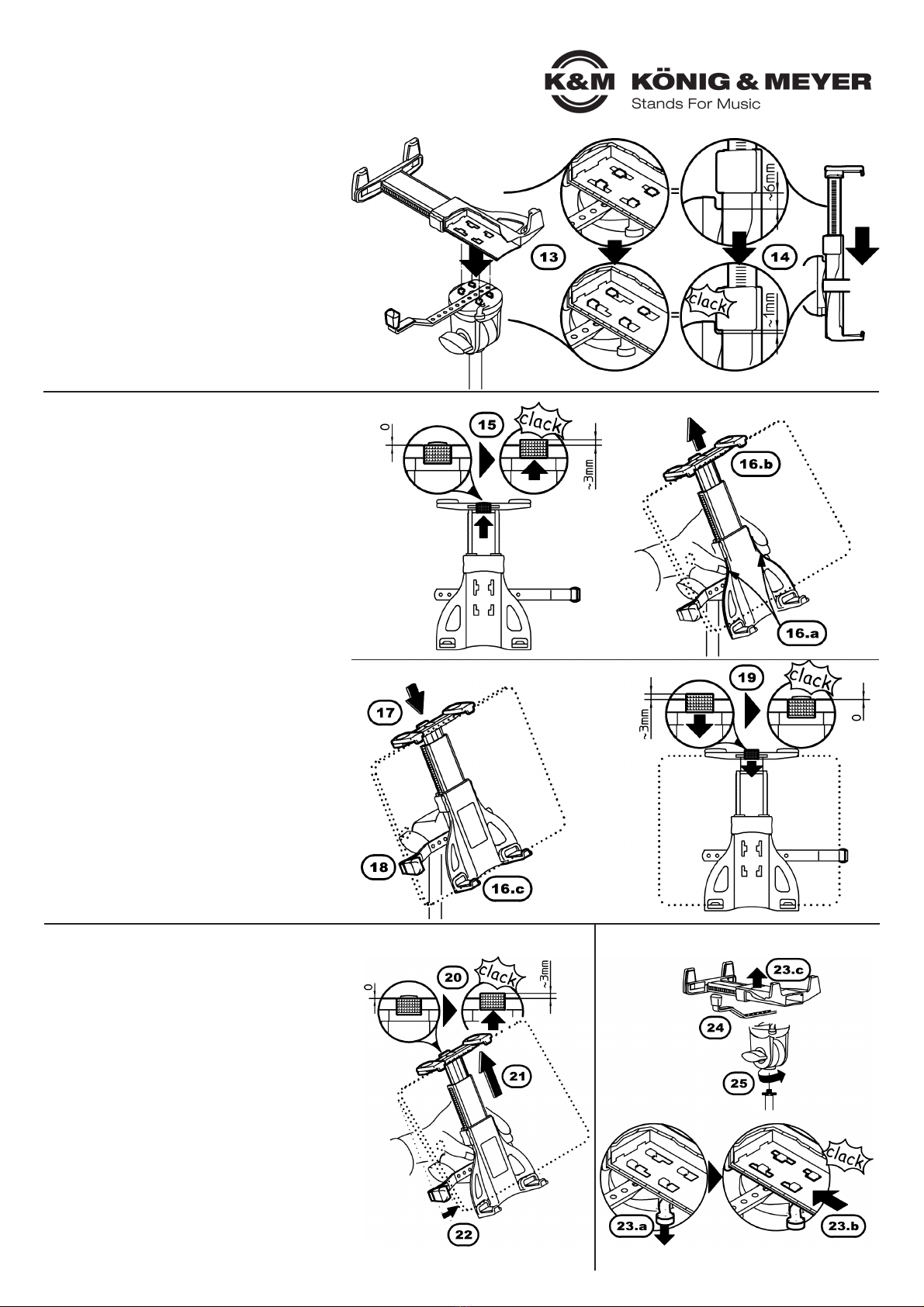

FTABLET-HALTERUNG BEFESTIGEN
F13 Tablet-Halterung auf die 4 Haken des
F13Schwenkgelenk setzen
F14 Anschließend die Halterung bis zum
F14Anschlag Richtung feste Haltebügel
F14schieben (auf hörbares Einrastgeräusch
F14achten)
GTABLET-PC IN HALTERUNG EINSETZEN
G15 "Kleinen" Riegel bis zum Anschlag
G15 nach oben schieben (Rastgeräusch!)
G15 - dadurch kann der Arm gegen eine
G15 Federkraft nach oben bewegt werden
G16.a Halterung mit einer Hand festhalten...
G16.b ...Tablet-PC mittig an den oberen
G 16.b Klemmbacken ansetzen und so weit
G 16.b hoch schieben bis der...
G16.c ...Tablet-PC auch an den untern Klemm-
G 16.c backen vollends eingelegt werden kann
G17 die Federkraft des Armes drückt den
G17Tablet-PC in die vier Moosgummiauflagen
G17der Klemmbacken
G18 BEACHTE:
G18Der Tablet-PC soll am Sicherungswinkel
G18anliegen. Je nach Größe des Tablet-PCs
G18muss die Position des Sicherungswinkel
G18korrigiert werden. Siehe I 23 ,24 & 26, 27.
G19 "Kleinen Riegel" nun nach unten
G19schieben (Rastgeräusch!) - damit sind
G19die oberen Klemmbacken wieder arretiert
HTABLET-PC AUS HALTERUNG ENTNEHMEN
H20 "Kleinen Riegel" wieder nach oben
H20schieben - dadurch ist der Auszug entsperrt
H21 Tablet-PC nehmen und damit oberen
H21Haltebügel hochdrücken
H22 Tablet-PC unten herausklappen und
H22entnehmen
IDEMONTAGE (Abb.re.)
I(z.B. bei Anpassung des Sicherungwinkels 3)
I23 Verriegelung zwischen Tablet-Halterung
I23und Schwenkgelenk lösen:
I23.a Hebel nach unten drücken und halten
I23.b Tablet-Halterung bis zum Anschlag
I 23.b ca. 6 mm nach oben schieben
I23.c Tablet-Halterung abheben
I24 Sicherungswinkel entnehmen
I25 Bei Bedarf kann das SCHWENKGELENK
I25vom Stativ abgeschraubt werden
IDEMONTAGE

19742 Tablet-PC Stativhalter

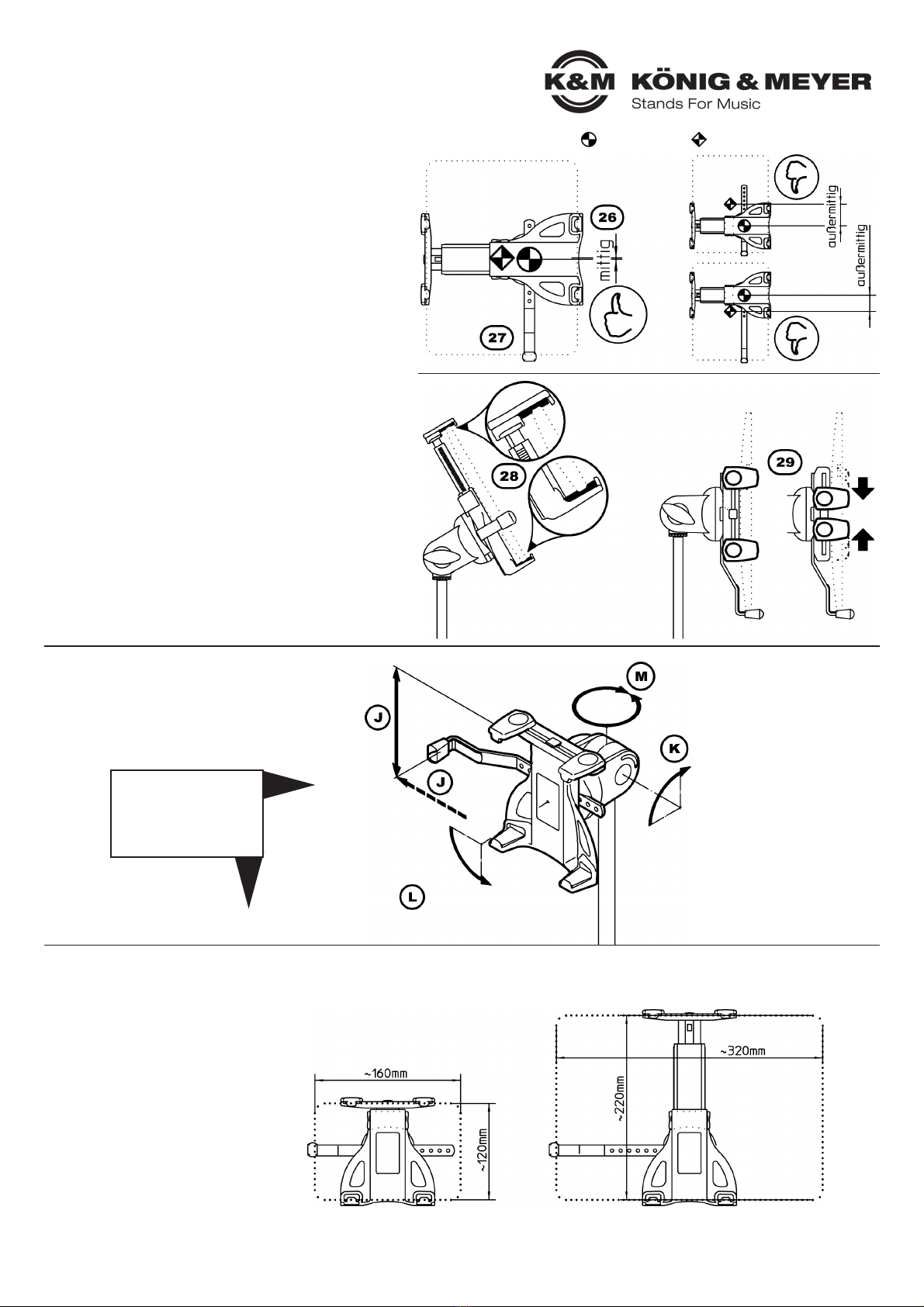

BENUTZERHINWEISE
TABLET-HALTER ANPASSEN
Dazu muss das Tablet aus der Halterung genommen werden
Passend für Tablet-PCs von 6 bis 10,1" Bildschirmgröße
Maßnahmen für korrekten und sicheren Halt sind:
- Vorspannung des Haltebügels richtig einstellen (C 4-6)
26 Tablet im Halter mittig und ausbalanciert positionieren
27 Der Sicherungswinkel sollte stets am Tablet anliegen
27 und muß sich als zusätzliche Sicherung unten befinden,
27 wenn das Tablet hochkant eingestellt ist!
28 Die weichen Moosgummiauflagen sind äußerst schonend
28 für die Oberfläche des Tablet-PC und wirken zusätzlich
28 rutschhemmend
29 Die oberen Klemmbacken können in der Breite
29 verschoben werden, z.B. um Anschlüsse zugänglich
29 zu machen.
29 Prinzipiell jedoch, sollten diese Bügel so weit wie
29 möglich auseinander stehen.
Das Einlegen des Tablets ist unter Gbeschrieben.
JTABLET-GRÖSSE
Die Bandbreite reicht von:
- min. 160 bis max. 320 mm in der Breite
- min. 120 bis max. 220 mm in der Höhe
Drehpunkt/Mittelpunkt: - des Halters, - des Tablet PCs
ABMESSUNGEN
FUNKTIONEN
EINSTELLUNGEN (J-M) Höhe:
120-220 mm
Breite:
160-320 mm
Ausrichtung:
Tablet Halter:
360°
rundum
Neigung:
senkrecht-waagrecht:
90°-schwenkbar
Format:
hoch-quer
Portrait-Landscape
90°-schwenkbar
im Überblick
&
Schritt für Schritt

19742 Tablet-PC Stativhalter
EINSTELLUNGEN
Beim Verstellen der NEIGUNG, des FORMATS
und der AUSRICHTUNG braucht das Tablet
nicht entnommen werden.

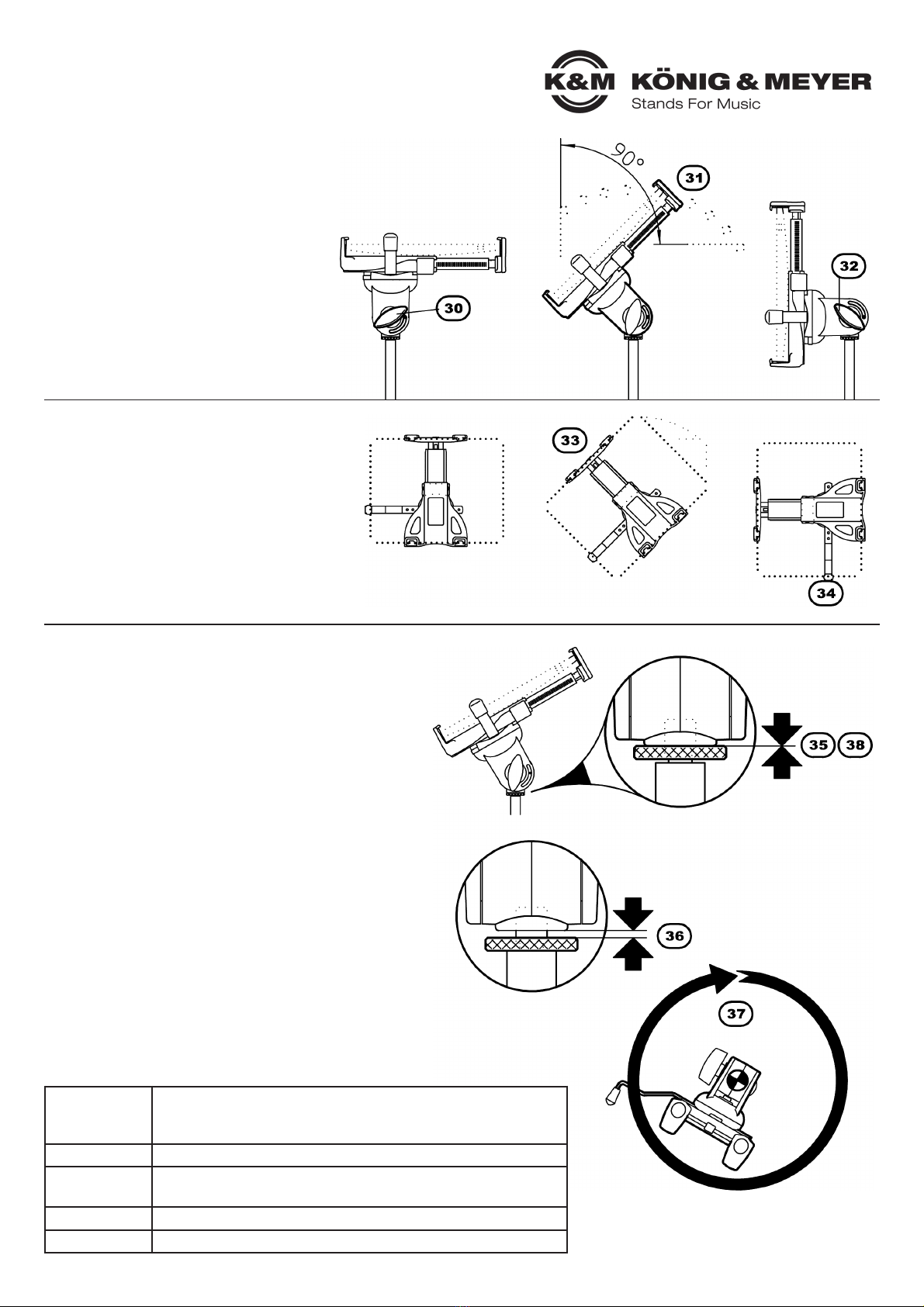

KNEIGUNG
Das Tablet kann zwischen senkrechter und
waagerechter Endstellung in jeder Position
fixiert werden.
30 Tablet halten und Flügelmutter etwas lösen
31 Tablet neigen wie gewünscht und
32 Flügelmutter wieder festziehen
LFORMAT
Die Halterung verfügt über eine 90°-Verdrehfunktion.
33 Tablet halten und ins Quer- bzw. Hochformat
33 drehen - oder in die Schräge!
33 Unsichtbare Anschläge in der Halterung
33 begrenzen die Verdrehung
34 BEACHTE: Sicherungswinkel so installieren,
34 dass sich bei vertikaler Ausrichtung des Tablets
34 der Anschlag unten befindet;
34 gegebenenfalls Sicherungswinkel um 180°
34 verdreht in Schwenkgelenk einsetzten
34 (siehe Ebzw. I23, 24)
MAUSRICHTUNG
35 AUSGANGSSTELLUNG:
35 Rändelscheibe und Gewindebuchse der
35 Halterung sind miteinander verspannt
36 Durch Losdrehen der Scheibe Verspannung lösen
37 TABLET-PC-HALTERUNG in gewünschte Richtung drehen
38 Rändelscheibe und Gewindebuchse wieder
38 miteinander verspannen (siehe 35)
Material
Schwenkgelenk, Adapter, Griffe: Polyamid (PA-6)
Sicherungswinkel, Schrauben, Muttern, Scheiben, Federn: Stahl
Tablet-Halterung: PC-ABS
Traglast Tablet-PCs (Abmessungen beachten)
Abmessungen für Tablets: Breite 160-320 mm, Höhe 120-220 mmm
für Rohre: ø 11-30 mm
Karton 300 x 75 x 220 mm
Gewicht netto: 0,42 kg, brutto: 0,61 kg
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Tablet-PC wackelt
F: B: Vorspannung des oberen Haltebügels prüfen, und
F: B: ggf. korrigieren (C 4-6)
F: B: "Großen Riegel" der Halterung prüfen und falls locker
F: B: diesen einrasten (C 4-6)
F: Tablet-PC sitzt aussermittig
F: B: Seitenwinkel entsprechend positionieren (E, 26 und 27)
F: Tablet-Halterung wackelt
F: B: Verschraubungen prüfen und ggf. nachziehen (D9, K32)
F: B: Einrasten vergessen? Halterung aufsetzen und richtig
F: B: einrasten (F13und 14)
F: Tablet-Halterung lässt sich nicht vom Gelenkkörper abziehen
F: B: Erst Hebel drücken, dann Tablet-Halterung entriegeln und abziehen (I23)
TECHNISCHE DATEN / SPEZIFIKATION
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19742-300-55 Rev.03 03-80-196-00 1/13
Querformat
Hochformat

INSTALLATION (A-I)
19742 Tablet PC stand holder
- Flexible and stable! Display your tablet PC to maximum effect.
- Equally suitable for the stage, home and studio
- For screens from 6 to 10.1" (width: 160-320 mm, height: 120-220 mm)
-The stand holder is an effective and secure attachment system for tablet PCs:
-guaranteed by the integrated spanning tension spring and the side guard arm (3)
- A secure hold is provided by the integrated moss rubber protectors on the spanning
-clamping jaws, vibration sound is eliminated and the tablet housing protected
- Connects to all microphone stands with a 3/8" internal thread
- Adjustment options to fulfil every requirement:
tablet size, tilt angle, direction, portrait/landscape format: all adjustable to suit the
-user’s requirements
SAFETY NOTES
- The stand must be sufficiently stable and have a 3/8" threaded bolt, e.g. K&M microphone stands
-199, 200, 21020, 21090, 210/6, 210/8, 252, 259, 260, 260/1, 27105, etc.
- Screw the stand holder onto the stand: we recommend 3 turns
- Please place the tablet PC in the cradle carefully and check it sits securely
- Manoeuvre the stand holder with care; be certain the tablet is securely held before adjusting
-(tilt, format and direction)
Thank you for choosing this product. These instructions contain information about the installation
and use of the tablet PC holder. We suggest you keep the instructions in a safe place for later use.

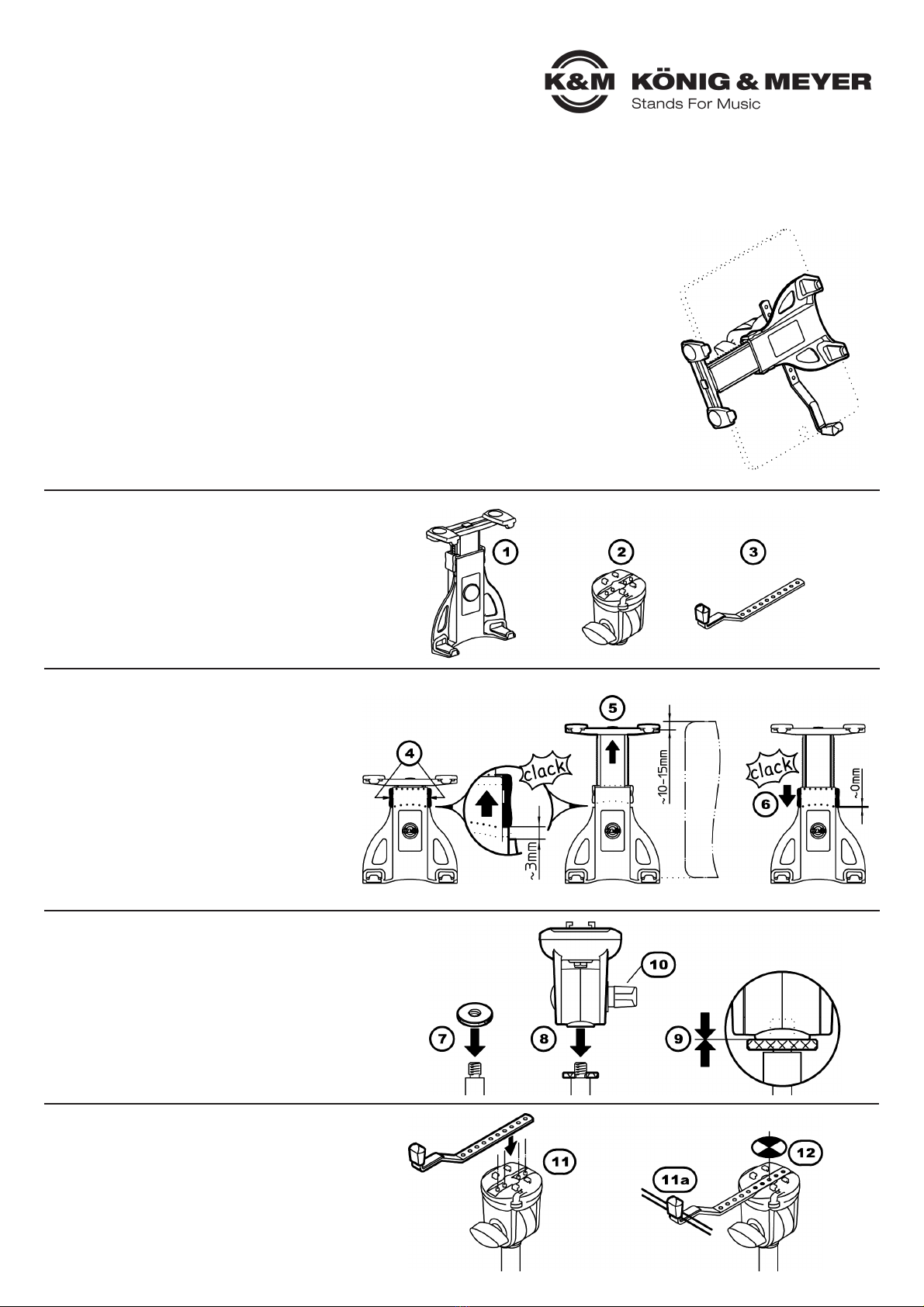

APREPARE THE STAND
A(see Safety Notes above)
BLAY OUT THE COMPONENTS FOR 19742 IN ORDER
B1Tablet cradle
B2Swivel joint
B3Guard arm
CPRE-ADJUSTING THE TABLET CRADLE
C4Ensure that the "large latch" is disengaged -
C4look for the 3 mm gap (see Fig.)
C4Slide the "large latch" upwards, applying gentle
C4strength. There will be an audible click.
C5Slide out the upper section:
C5The distance between the sides should be
C5approx.10-15 mm less than the height or width
C5of the tablet PC.
C6Slide the "large latch" back down (there should
C6be an audible click)
DCONNECTING THE SWIVEL JOINT TO THE MICROPHONE STAND
D 1 7First, turn the knurled disc on the screw mounting of the stand as
D 1 7 far as it will go
D 1 8Swivel joint - also turn this on the screw mounting
D 1 8 – but not as far as it will go – we recommend leaving a
D 1 8 gap of approx. 3 turns
D 1 9Turn the knurled disc in the opposite direction until there
D 1 9 is no more free play between it and the swivel joint
D10 Tighten the wing nut
EATTACHING THE GUARD ARM
E11 Place the guard arm in a suitable groove of the
E11swivel joint in such a way that the end sits closely
E11with the tablet (11a)
E12 Important:
E12The tablet PC must be aligned centrally
E12(see points 26 and 27), if necessary, correct the
E12position of the guard arm.
Tablet PC
