Konig & Meyer 19754 User manual

KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19754-000-55 Rev.08 03-80-097-00 4/17
TECHNISCHE DATEN / SPEZIFIKATION
Material
Schwenkgelenk: Polyamid PA-6
Halteplatte: PP
Tischfuß: Stahl, gepulvert schwarz
Schrauben, Muttern, Scheiben, Federn: Stahl, verz.
Traglast iPad Air oder iPad (2017)
Maße Halter: 249 x 145 x 271 mm
Karton: 180 x 150 x 290 mm
Gewicht netto 1,27 kg, brutto 1,42 kg
BENUTZERHINWEISE
AUFSTELLANLEITUNG
19754 iPad Air-Tischstativ
- Elegante Präsentation! Das mobile Tischstativ für Ihr iPad Air / iPad (2017)
- Schreiben, lesen, surfen, Bilder oder Videos betrachten - leicht gemacht
- Die Halterung garantiert eine effektive und sichere Montage:
-iPad ganz einfach in die speziell angepasste Aufnahmeplatte einklipsen
- Der Neigungswinkel kann zwischen 0 - 90° stufenlos eingestellt werden.
- Mit einem Handgriff kann der iPad quer oder hochkant
präsentiert werden.
SICHERHEITSHINWEISE
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Verschraubung prüfen, ggf. nachziehen.
F: iPad sitzt nicht richtig
F: B: iPad korrekt einlegen und hörbar einrasten lassen.
F: B: Achtung! Nur für iPad Air oder iPad (2017) geeignet.
F: B: Nicht für andere Versionen.

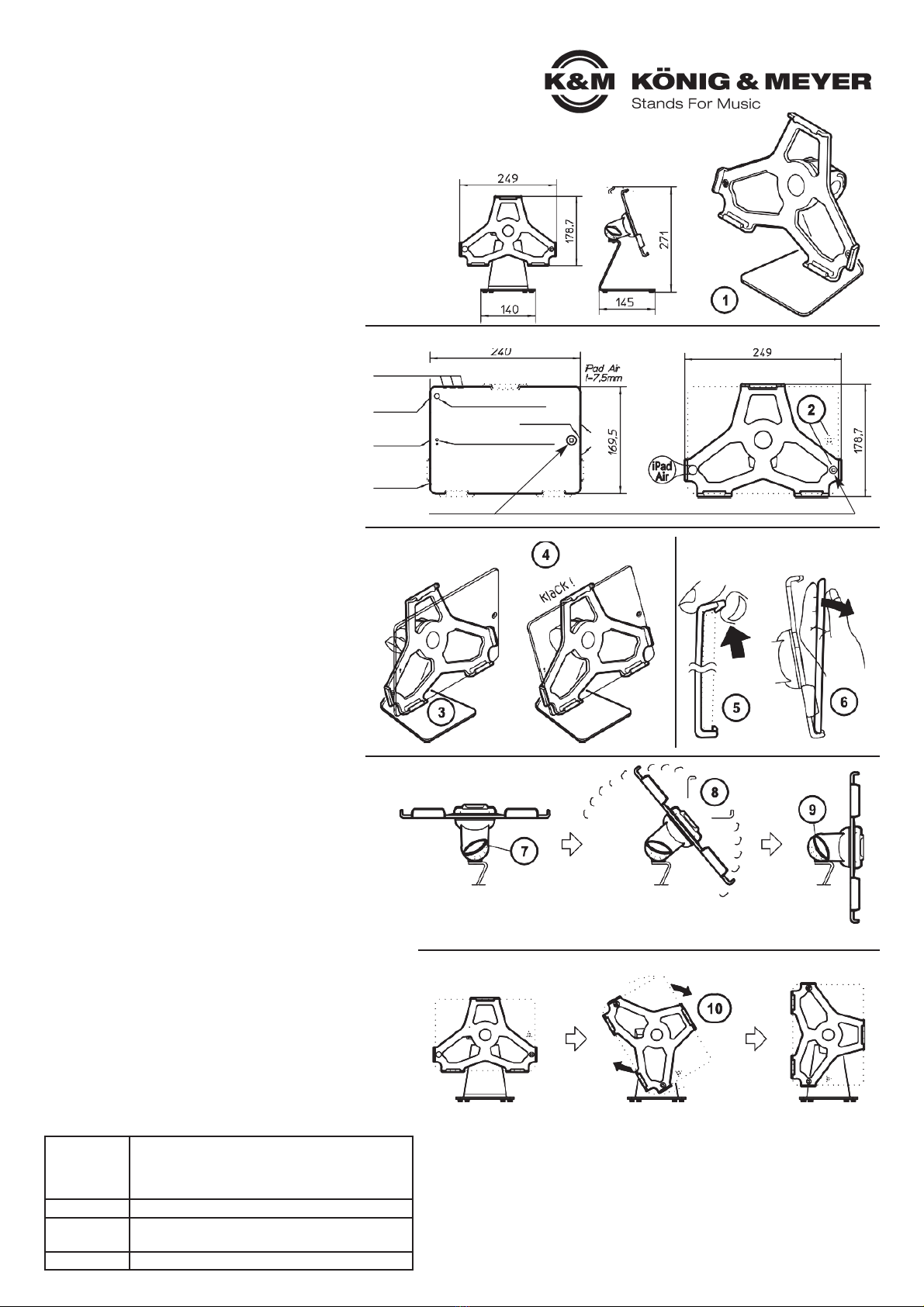

1Das Tischstativ ist bereits komplett montiert und kann
1sofort ohne weitere Maßnahmen aufgestellt werden.
- nur auf geeigneten Untergründen verwenden:
-eben, tragfähig und standfest
- das iPad sorgfältig in die Halteplatte einclipsen
-und auf sicheren Sitz prüfen
- vier glasklare Gummifüße verhindern das Verrutschen
-des Stativs und schützen vor Kratzern am Tisch
- Halterung umsichtig handhaben; insbesondere bei
-Änderungen der Neigung und des Formats.
- speziell angepasst an iPad
NEIGUNG
EINLEGEN des iPad ENTNEHMEN des iPad
FORMAT
AUSRICHTEN des iPad
Lautstärkeregler
Kamera (Rückseite)
Kamera (Vorderseite)
Lautsprecher
Lightning Connector
Ein-Aus-
Schalter
Mikrofon
3,5 mm
Buchse
unten
EINLEGEN
Endstellung:
- waagerecht
- am Anschlag
Zwischenposition:
- schräg (0-90°)
- frei wählbar (Pos. sichern durch
-festes Anziehen der Flügelmutter)
Endstellung:
-senkrecht
-am Anschlag
Endstellung:
- quer (landscape)
- eingerastet
Zwischenposition:
- schräg
- nicht eingerastet,behält jedoch die
-gewählte Einstellung
Endstellung:
- hoch (portrait)
- eingerastet
Haken
anheben
ent-
nehmen
oben
EINCLIPSEN
Home-Button (eine Prägung in der Halterung gibt die AUSRICHTUNG des iPad Air vor)
(falsche Ausrichtung führt zu verdeckten Bedienelementen! Bitte beachten)
AUSRICHTEN des iPad
2iPad nach dem HOME-Button-Symbol
2AUSRICHTEN (siehe Prägung auf der Halteplatte).
EINLEGEN des iPad
3iPad erst unten EINLEGEN...
4...danach oben EINCLIPSEN
ENTNEHMEN des iPad
5iPad festhalten und oberen Haken ANHEBEN
6iPad herausklappen und ENTNEHMEN
Das iPad kann verstellt werden in Neigung & Format.
Zu diesem Zweck muss das iPad nicht aus der
Halteplatte entnommen werden.
NEIGUNG
Das iPad kann zwischen senk- und waagerechter
Endstellung in jeder Position fixiert werden.
7iPad halten und Flügelmutter etwas lösen
8iPad neigen wie gewünscht und...
9...Flügelmutter wieder festziehen.
FORMAT
Die Halterung verfügt über eine 90°-Verdrehfunktion.
Dadurch kann das iPad hochkant oder quer
präsentiert werden.
10 Aufnahmeplatte nehmen und ins Quer- bzw.
10 Hochformat drehen - oder in die Schräge!
10 - Unsichtbare Anschläge in der Halterung
10 -begrenzen die Verdrehung.
10 - Zudem rasten die Aufnahmeplatte in den beiden
10 -Endstellungen ein.

Volume Control
Camera (Back)
Camera (Front)
Speakers
Lightning Connector
On / Off
Switch
Microphone
3.5 mm-
Connector
Home-Button (the holder is embossed with information on where the iPad Air is to be placed)
(false placement results in the embossed user elements being covered up! Please note)
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19754-000-55 Rev.08 03-80-097-00 4/17
TECHNICAL DATA
Material
Swivel Bearing: Polyamid PA-6
Holding Plate: PP
Table legs: Steel, powder coating black
Screws, nuts, washers, springs: steel galvanized
Max. load iPad Air or iPad (2017)
Dimensions Holder: 249 x 145 x 271 mm
Box: 180 x 150 x 290 mm
Weight net: 1.27 kg, gross: 1.42 kg
USAGE NOTES
SETUP
19754 iPad Air table stand
- Elegant Presentation! The mobile table stand for your iPad Air / iPad (2017)
- Read, write, surf, look at pictures or watch videos - made easy
- The holder guarantees effective and secure setup:
-Easy to clip the iPad onto the specially adapted holder
- The iPad can be positioned anywhere from 0 - 90°.
- With a flick of the wrist - the iPad can be presented in
-the portrait or landscape position.
SAFETY NOTES
Thank you for choosing this product.
The instructions provide directions to all of the important set
up and handling steps. We recommend you keep these
instructions for future reference.
FAULT FINDING (F) & REPAIR (R)
F: Holder is unstable
F: R: Check screws, if needed tighten screws.
F: iPad is not firmly in place
F: R: Place the iPad into the holder correctly (so you can hear the click).
F: R: ATTENTION! Suitable only for iPad Air or iPad (2017).
F: B: Not for other iPad Generations.
ORIENTATION of the iPad
2Place the iPad according to the HOME-Button
2Symbol (consult the embossing on the holding plate).
PLACEMENT of the iPad
3First PLACE the iPad into the bottom area and...
4...then CLIP it into the top
REMOVAL of the iPad
5Hold the iPad and lift up the hook
6Hold the iPad and REMOVE it
The position and format of the iPad can be adjusted
To do this, the iPad Air does not have to be removed from
the holding plate to make the adjustments.
POSITION
The iPad can be placed in any vertical / horizontal position,
the final position can be set.
7Hold the iPad and loosen the wing nut somewhat
8Pick the position (vertical / horizontal) and...
9...re-tighten the wing nut
FORMAT
The holder is equipped with a 90°-turning function.
This allows the presentation of the iPad in the portrait
and landscape positions.
10 Turn the holding plate either in the portrait or
10 landscape position - or it can be tilted!
10 - Hitches within the mount limit how far
10 -the holder can be turned.
10 - In addition, the holding plate clicks
10 -into both final positions.
1The table stand is already completely assembled and can
1be setup immediately without having to do anything else.
- only use on suitable surfaces:
-level, load bearing and stable
- Carefully clip the iPad onto the mounting plate and
-ensure that the iPad fit is secure
- four rubber feet, that are as clear a glass, keep the stand
-from slipping and protect the table from scratches
- handle the holder with care, in particular when
-changing the position and format.
- specially adjusted to the iPad
POSITION
PLACEMENT of the iPad REMOVAL of the iPad
FORMAT
ORIENTATION of the iPad
bottom
PLACE
Final Position
- horizontal
- as far as it goes
Incline Position:
- tilted (0-90°)
- select any position (Secure position
-by tightening the wing nut
Final Position
- vertical
- as far as
-it goes
Final Position
- landscape
- click into place
Incline Position:
- tilted
- cannot be clicked into place, however
-it does stay in the selected position
Final Position
- portrait
- click into place
Lift up
the hook Remove
top
CLIP ON
