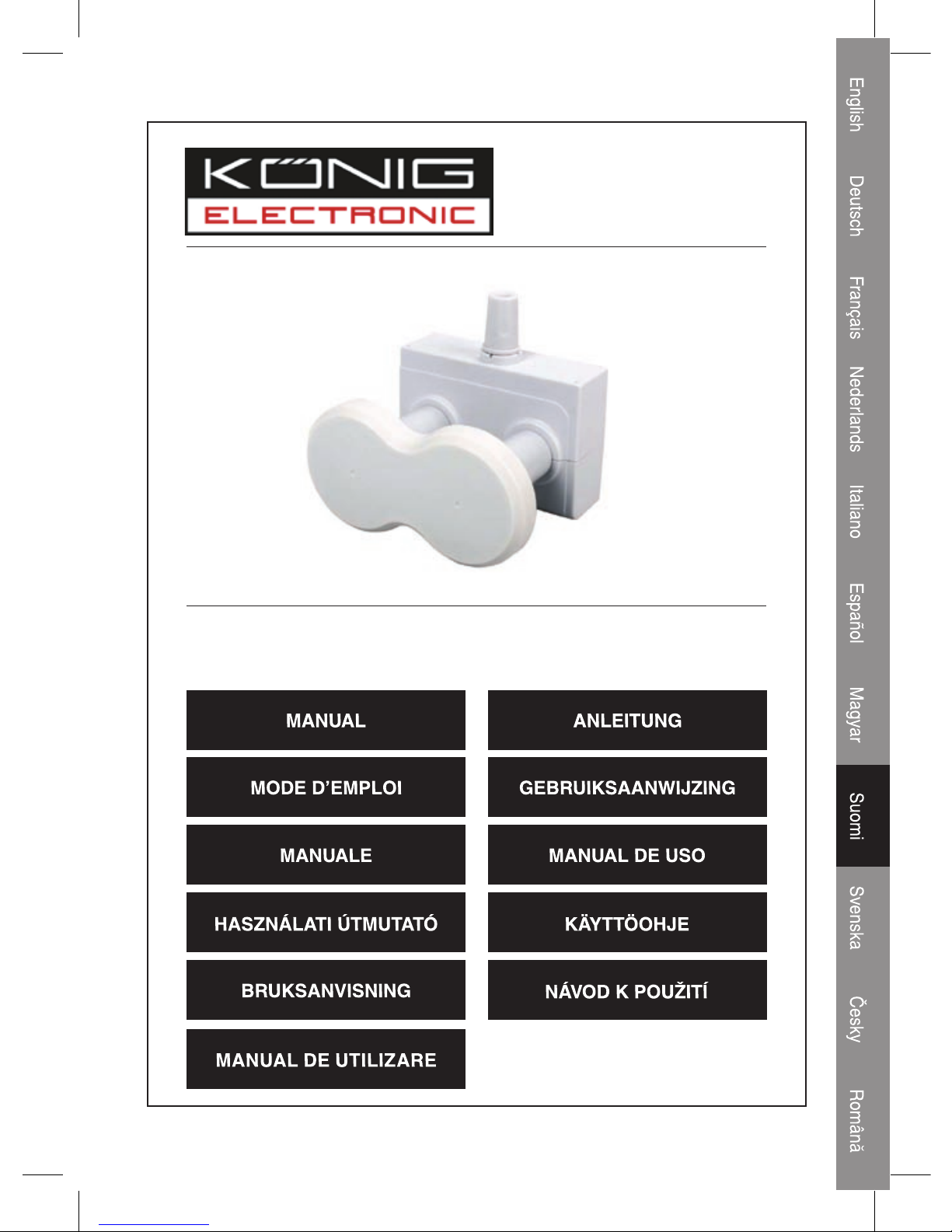

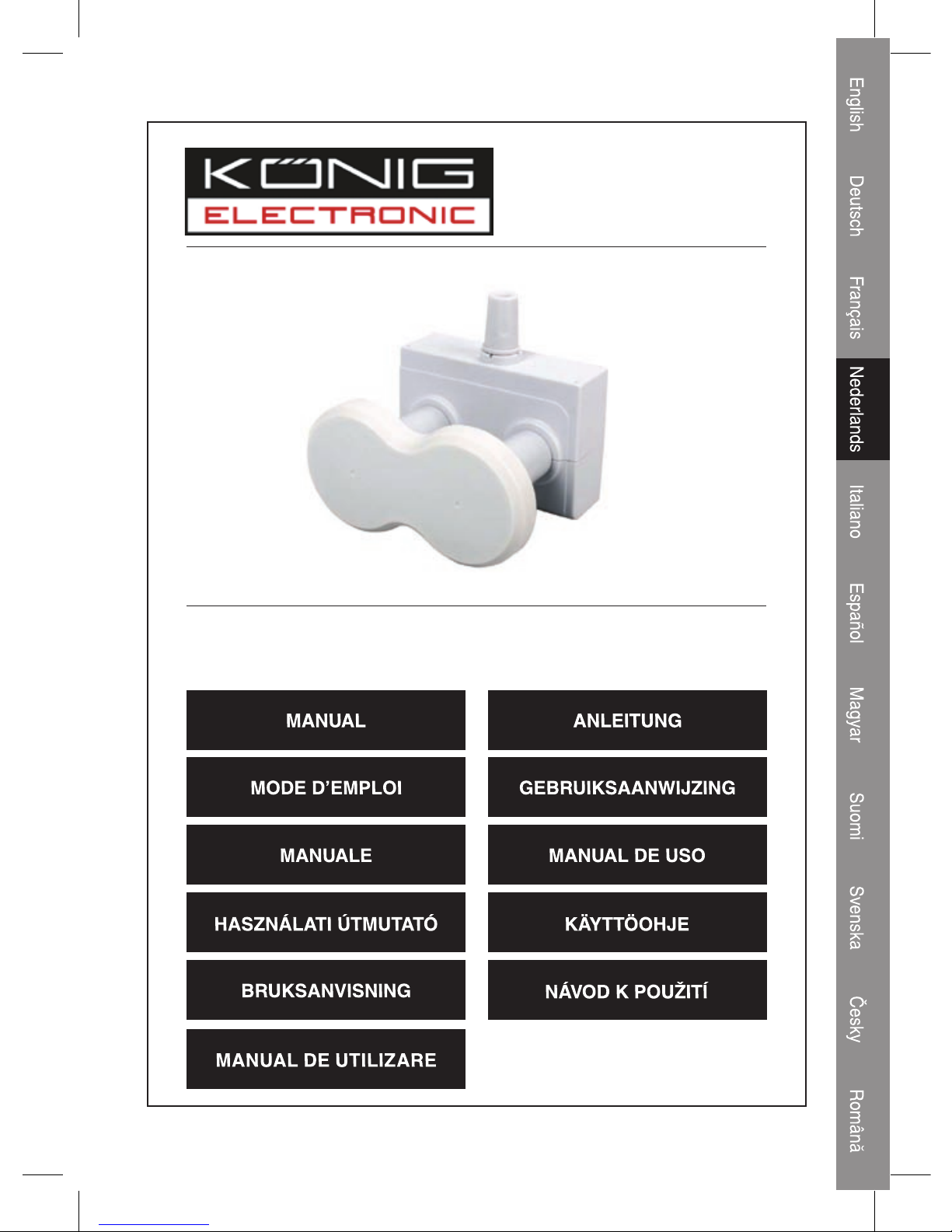

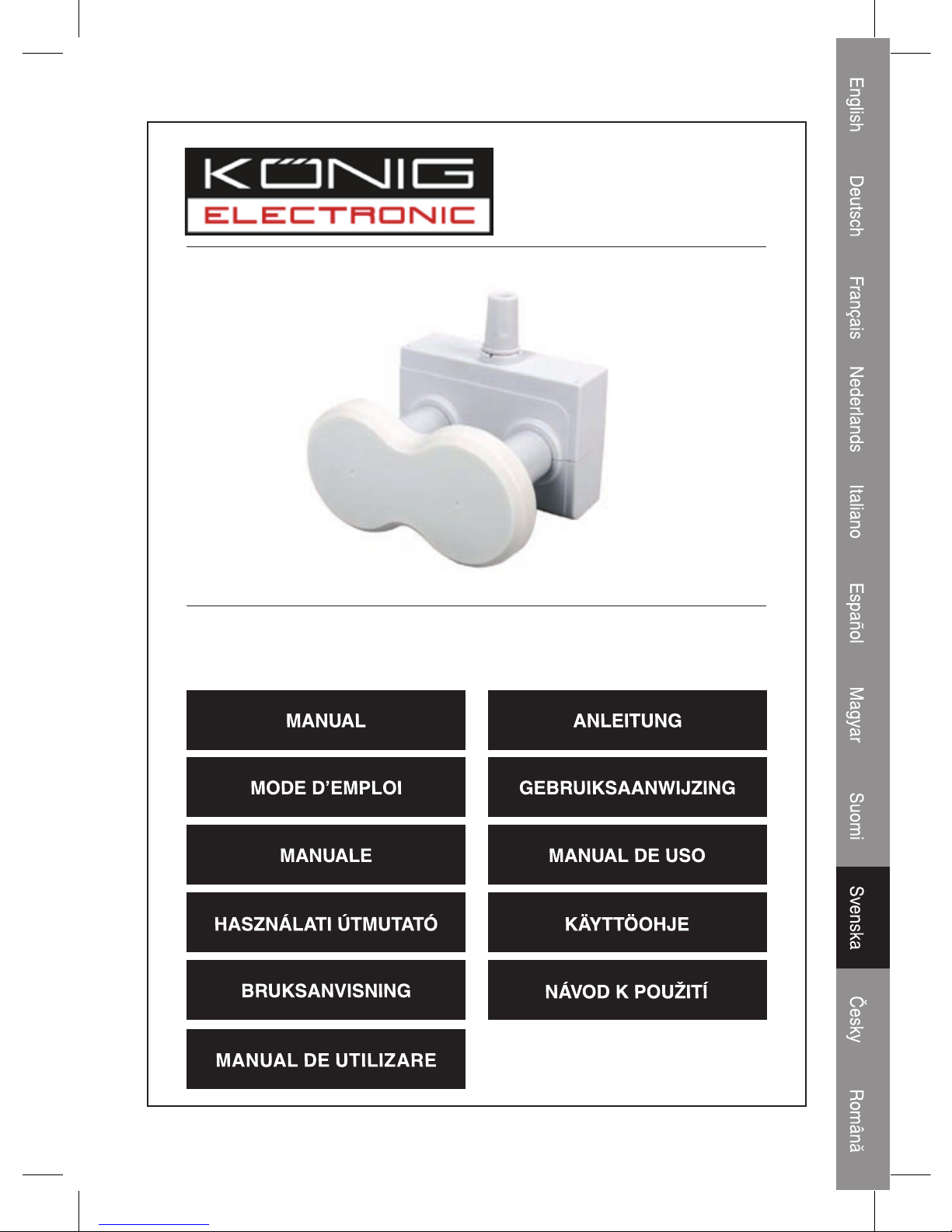

Konig LNB-ASTRABLOCK User manual

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

TOP VIEW
LNB ARM/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
Command 1 or A Command 2 or B
INSTALLATION
• Place, when viewing from the top, the LNB with the left feedhorn in the
LNB arm.
• Connect the coaxial cables to the 1, 2 or 4 outputs (depending on
model)
• Set the Diseqc positions in the receiver (Command 1 or A for Astra 1,
Command 2 or B for Astra 3)
• Because the signal of Astra 3 is weaker then Astra 1 it is better to
optimize the reception on Astra 3. Then Astra 1 reception will be ne.
• Turn the LNB with the Astra 3 feed a little upwards until the maximum
signal strength.
• The LNB works best with a 80 cm dish, and is also suitable for 60 cm
dishes.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

ANSICHT VON OBEN
LNB ARM/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
Befehl 1 oder A Befehl 2 oder B
INSTALLATION
• Platzieren Sie (von oben betrachtet) das LNB mit dem linken Freedhorn
in den LNB-Arm.
• Verbinden Sie die Koaxialkabel mit den Ausgängen 1, 2 oder 4 (abhängig
vom Modell).
• Stellen Sie die Diseqc-Position im Empfänger ein (Befehl 1 oder A für
Astra 1, Befehl 2 oder B für Astra 3).
• Weil das Signal von Astra 3 schwächer als von Astra 1 ist, ist es besser,
den Empfang für Astra 3 zu optimieren. Anschließend wird auch der
Empfang von Astra 1 gut sein.
• Drehen Sie das LNB mit dem Astra 3 Freedhorn ein wenig nach oben,
bis die maximale Signalstärke erreicht wird.
• Der LNB funktioniert am besten mit einem 80 cm Sat Spiegel, ist aber
auch für 60 cm Sat Spiegel geeignet.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

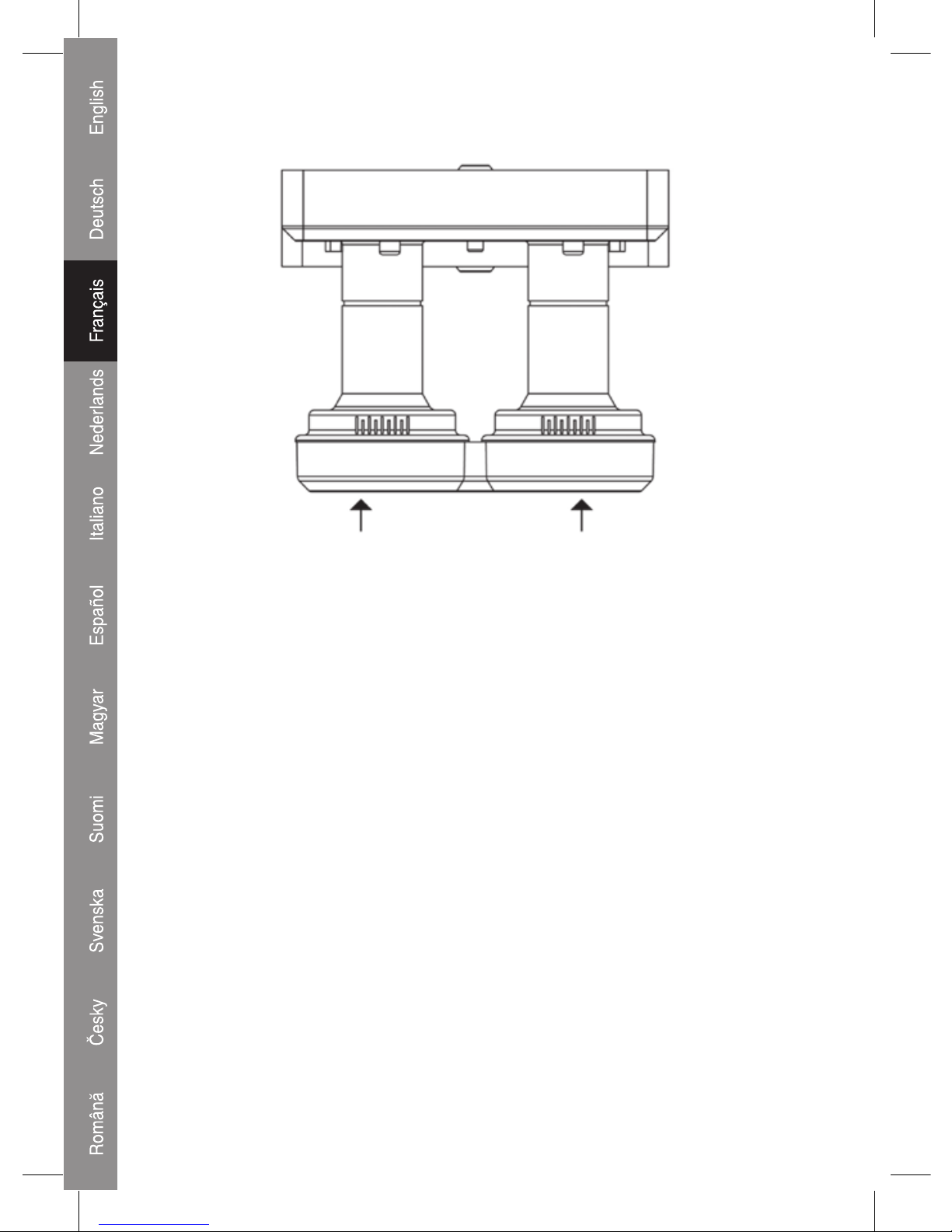

VUE DU HAUT
BRAS LNB/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
Commande 1 ou A Commande 2 ou B
INSTALLATION
• Placez la tête LNB avec le cornet d'alimentation gauche, (vue du haut)
dans le bras de la tête LNB.
• Raccordez les câbles coaxiaux aux 1, 2 ou 4 sorties (en fonction du
modèle)
• Dénissez les positions Diseqc sur le récepteur (Commande 1 ou A
pour Astra 1, Commande 2 ou B pour Astra 3)
• Il est préférable d'optimiser la réception d'Astra3 étant donné que son
signal est plus faible que celui d'Astra 1. La réception d'Astra 1 sera
ensuite anée.
• Faites pivoter légèrement vers le haut la tête LNB avec l'alimentation
Astra 3 jusqu'à obtenir la puissance de signal maximale.
• La tête LNB fonctionne mieux avec une parabole de 80cm mais elle
convient également pour une parabole de 60cm.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

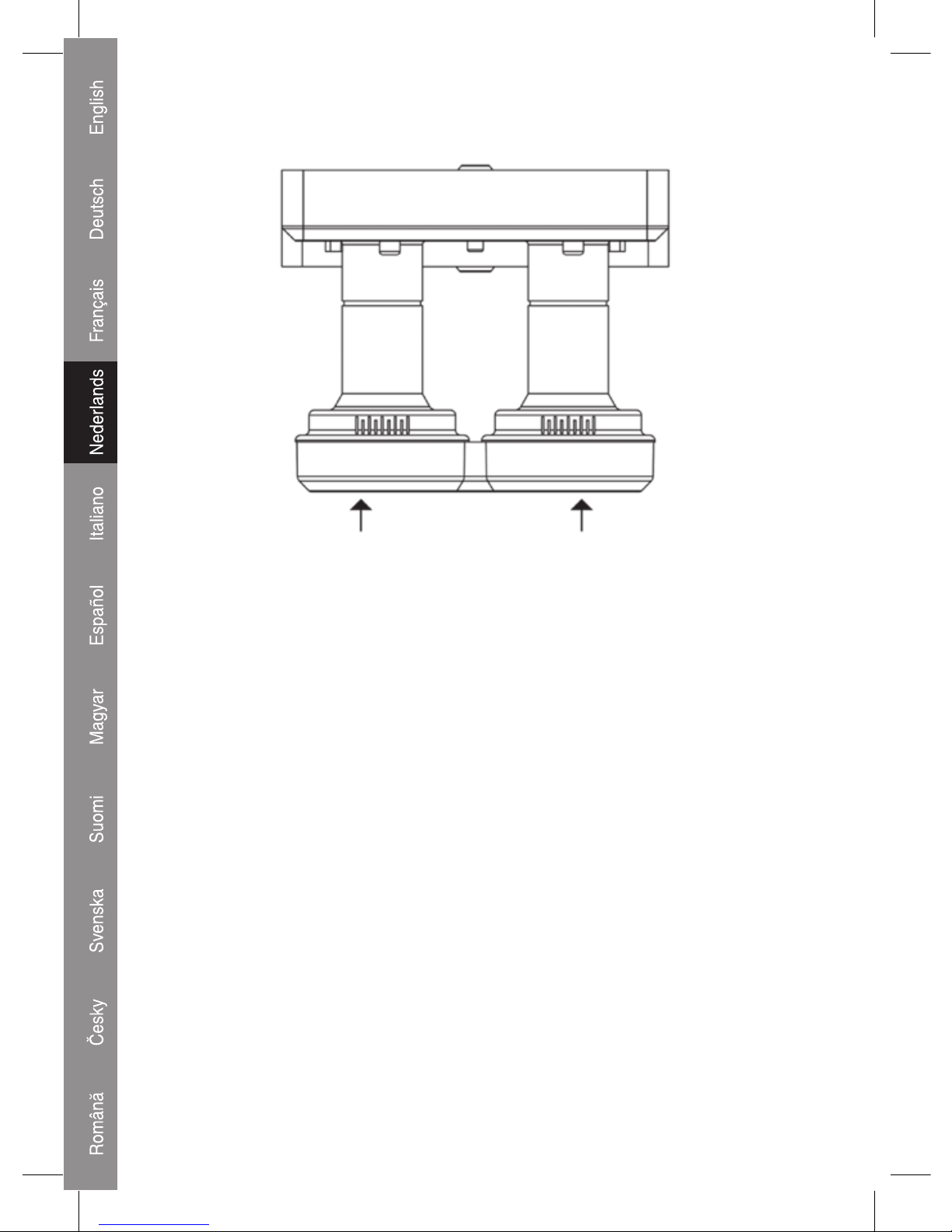

BOVENAANZICHT
LNB ARM/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
Commando 1 of A Commando 2 of B
INSTALLATIE
• Plaats, van bovenaf gezien, de LNB met de linker feedhorn in de LNB
arm.
• Verbind de coaxkabels met de 1, 2 of 4 uitgangen (afhankelijk van het
model)
• Stel de Diseqc posities in de ontvanger in (commando 1 of A voor Astra
1, commando 2 of B voor Astra 3)
• Omdat het signaal van Astra 3 zwakker is dan dat van Astra 1, raden wij
u aan om de ontvangst op Astra 3 te optimaliseren. De ontvangst van
Astra 1 zal dan ook prima zijn.
• Draai de LNB met de Astra 3 feedhorn een beetje omhoog totdat de
maximum signaalsterkte bereikt wordt.
• De LNB werkt optimaal met een 80 cm schotel, maar is ook geschikt
voor 60 cm schotels.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

VISTA SUPERIORE
LNB ARM/ASTRA1 ASTRA3
Diseqc (V 1,0 / V 2,0)
Comando 1 o A Comando 2 o B
Installazione
• Guardando dall'alto, sistemare l'LNB con l'illuminatore a tromba sinistro
sul braccio LBN.
• Collegare i cavi coassiali alle uscite 1, 2 o 4 (secondo il modello)
• Impostare le posizioni diseqc nel ricevitore (comando 1 o A per Astra 1,
comando 2 o B per Astra 3)
• Dato che il segnale di Astra 3 è più debole di Astra 1, è preferibile
ottimizzare la ricezione su Astra 3. Quindi la ricezione di Astra 1 sarà
perfetta.
• Ruotare l'LNB con l'alimentatore Astra 3 rivolto un po' verso l'alto no
alla massima potenza del segnale.
• L'LNB opera meglio con una parabola da 80 cm ed è adatto anche per
parabole da 60 cm.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

VISTA SUPERIOR
LNB BRAZO/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
Mando 1 o A Mando 2 o B
Instalación
• Coloque, mirando desde arriba, el LNB con la bocina izquierda en el
brazo del LNB.
• Conecte los cables coaxiales a las salidas 1, 2 o 4 (en función del
modelo)
• Fije las posiciones del Diseqc en el receptor (Mando 1 o A para Astra 1,
Mando 2 o B para Astra 3)
• Como la señal de Astra 3 es más débil que la de Astra 1, es mejor
optimizar la recepción en el Astra 3. A continuación, la recepción de
Astra 1 será la adecuada.
• Encienda el LNB con la alimentación de Astra 3 un poco más arriba
hasta la fuerza máxima de la señal.
• El LNB funciona mejor con un plato de 80cm, y también es adecuado
para los platos de 60cm.
1

LNB-ASTRABLOCK
(MONOBLOKK VEVŐFEJ ASTRA 1/3-HOZ)
LNB-ASTRATWIN
LNB-ASTRAQUAD

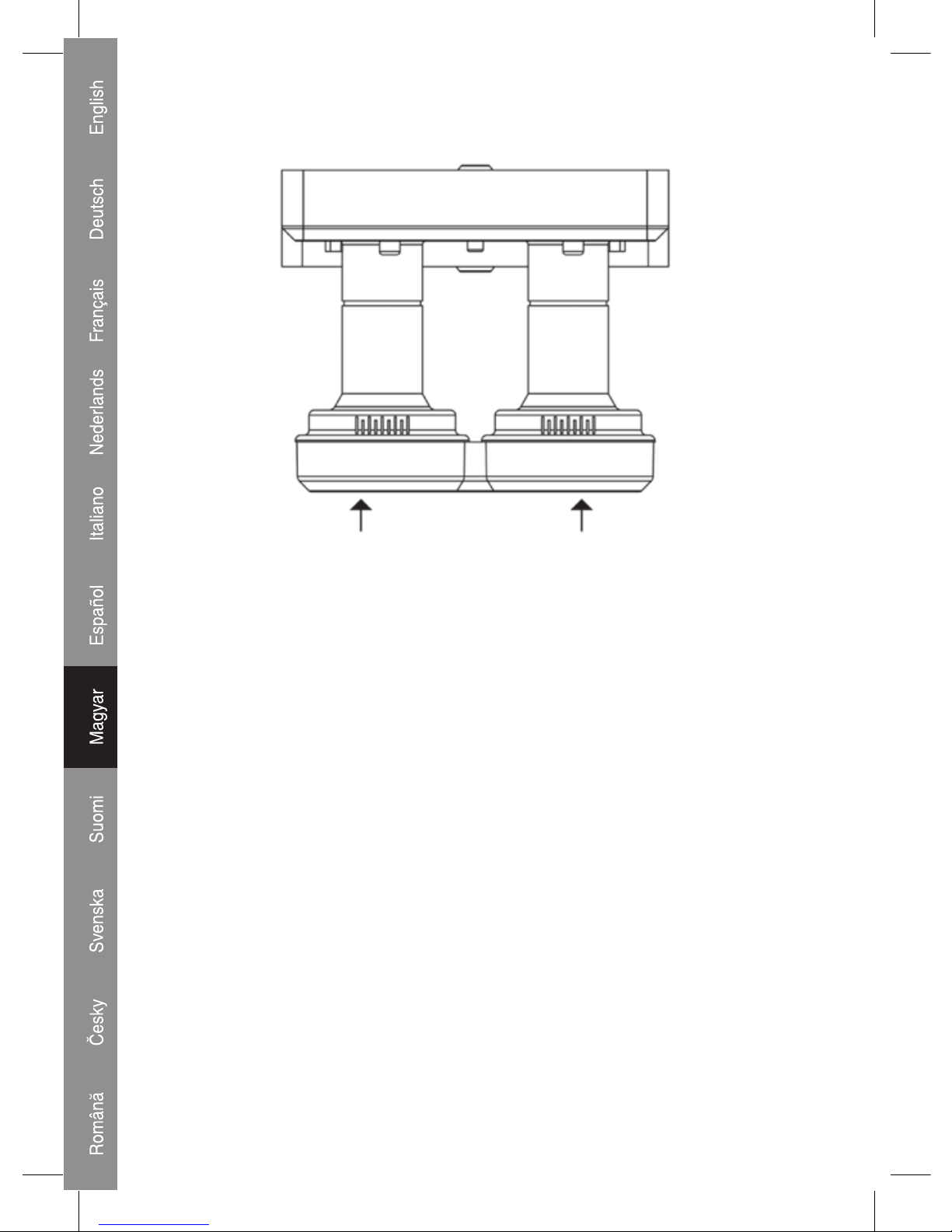

FELÜLNÉZET
LNB KAR/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
1. vagy A parancs 2. vagy B parancs
TELEPÍTÉS
• Felülnézetből szemlélve a bal oldali jelfogót tartalmazó LNB-t helyezze
az LNB karba.
• Csatlakoztassa a koaxiális kábeleket az 1, 2 vagy 4 kimenetre (modelltől
függően).
• Állítsa be a vevőn a Diseqc pozíciókat (1. vagy A parancs Astra 1-hez,
2. vagy B parancs Astra 3-hoz).
• Mivel az Astra 3 jele az Astra 1-énél gyengébb, a vételt előnyösebb az
az Astra 3-on optimalizálni. Az Astra 1 ezután jól vehető.
• Forgassa az LNB-t az Astra 3 jelfogóval kissé felfelé, amíg a maximális
jelerősséget el nem éri.
• Az LNB 80 cm-es tányérral működik a legjobban, de 60 cm-es tányérral
is használható.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

NÄKYMÄ YLHÄÄLTÄ
LNB ARM/ASTRA1 ASTRA3
Diseqc (V1.0/V2.0)
Komento 1 tai A Komento 2 tai A
ASENNUS
• Aseta LNB vasempaan LNB-varren syöttötorveen (ylhäältä päin
katsottuna).
• Liitä koaksiaalikaapelit lähtöihin 1, 2 tai 4 (mallista riippuen)
• Aseta vastaanottimen Diseqc-asemat (komento 1 tai A arvolle Astra 1,
komento 2 tai B arvolle 3)
• Koska Astra 3 arvon signaali on heikempi kuin Astra 1, on parempi
optimoida Astra 3 arvon vastaanotto. Tämän jälkeen Astra 1 arvon
vastaanotto on sopiva.
• Käännä Astra 3 -arvon LNB -syöttöä hiukan ylöspäin signaalin
maksimivoimakkuuden saavuttamiseksi.
• LNB toimii parhaiten 80 cm heijastimella, ja se sopii myös 60 cm
heijastimille.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

SEDD UPPIFRÅN
MIKROVÅGSHUVUDETS
ARM/ASTRA1
ASTRA3
Diseqc (V1.0/V2.0)
Kommando 1 eller A Kommando 2 eller B
INSTALLATION
• Placera mikrovågshuvudet (LNB) med den vänstra trattantennen i
mikrovågshuvudets arm (sedd uppifrån).
• Anslut koaxialkablarna till 1, 2 eller 4 uttag (beroende på modell)
• Ställ in positionerna för Diseqc i mottagaren (kommando 1 eller A för
Astra 1, kommando 2 eller B för Astra 3)
• Eftersom signalen för Astra 3 är svagare än den för Astra 1 är det bättre
att optimera mottagningen för Astra 3. Då kommer även mottagningen
för Astra 1 att vara god.
• Vrid mikrovågshuvudet (LNB) med Astra 3-matningen lite uppåt tills
maximal signalstyrka har uppnåtts.
• Mikrovågshuvudet (LNB) fungerar bäst med en parabol på 80 cm, det
passar även för paraboler på 60 cm.
1

LNB-ASTRABLOCK
LNB-ASTRATWIN
LNB-ASTRAQUAD

POHLED SHORA
DRŽÁK KONVERTORU
LNB /ASTRA1
ASTRA3
Diseqc (V1.0/V2.0)
Příkaz 1 nebo A Příkaz 2 nebo B
INSTALACE
• Instalace při pohledu shora. Nasaďte konvertor LNB levou stranou na
LNB držák.
• V závislosti na modelu, zapojte koaxiální kabely do výstupních konektorů
1, 2 nebo 4.
• Nastavte polohy Diseqc v přijímači (Příkaz 1 nebo A pro družici Astra 1
a příkaz 2 nebo B pro družici Astra 3)
• Protože signál družice Astra 3 je slabší než signál družice Astra 1
doporučujeme optimalizovat příjem na družici Astra 3. Tím se ujistíte, že
příjem signálu z družice Astra 1bude dostatečně kvalitní.
• Nastavte konvertor LNB na družici Astra 3 (směrem nahoru) dokud
nedosáhnete maximální síly signálu.
• Konvertor LNB pracuje nejlépe se satelitní anténou o průměru 80 cm.
Nicméně lze jej použít i pro antény o průměru 60 cm.
1
