Inhaltsverzeichnis
1. Allgemein .................................................................................................................... 2
2. Sicherheitshinweise ................................................................................................... 2
3. Anschluss der ProgUNIT an den Drehzahlsteller..................................................... 2
4. Durchführen von Updates.......................................................................................... 2
4.1 Update eines Drehzahlstellers ....................................................................................................... 2
4.2 Update der ProgUNIT .................................................................................................................... 3

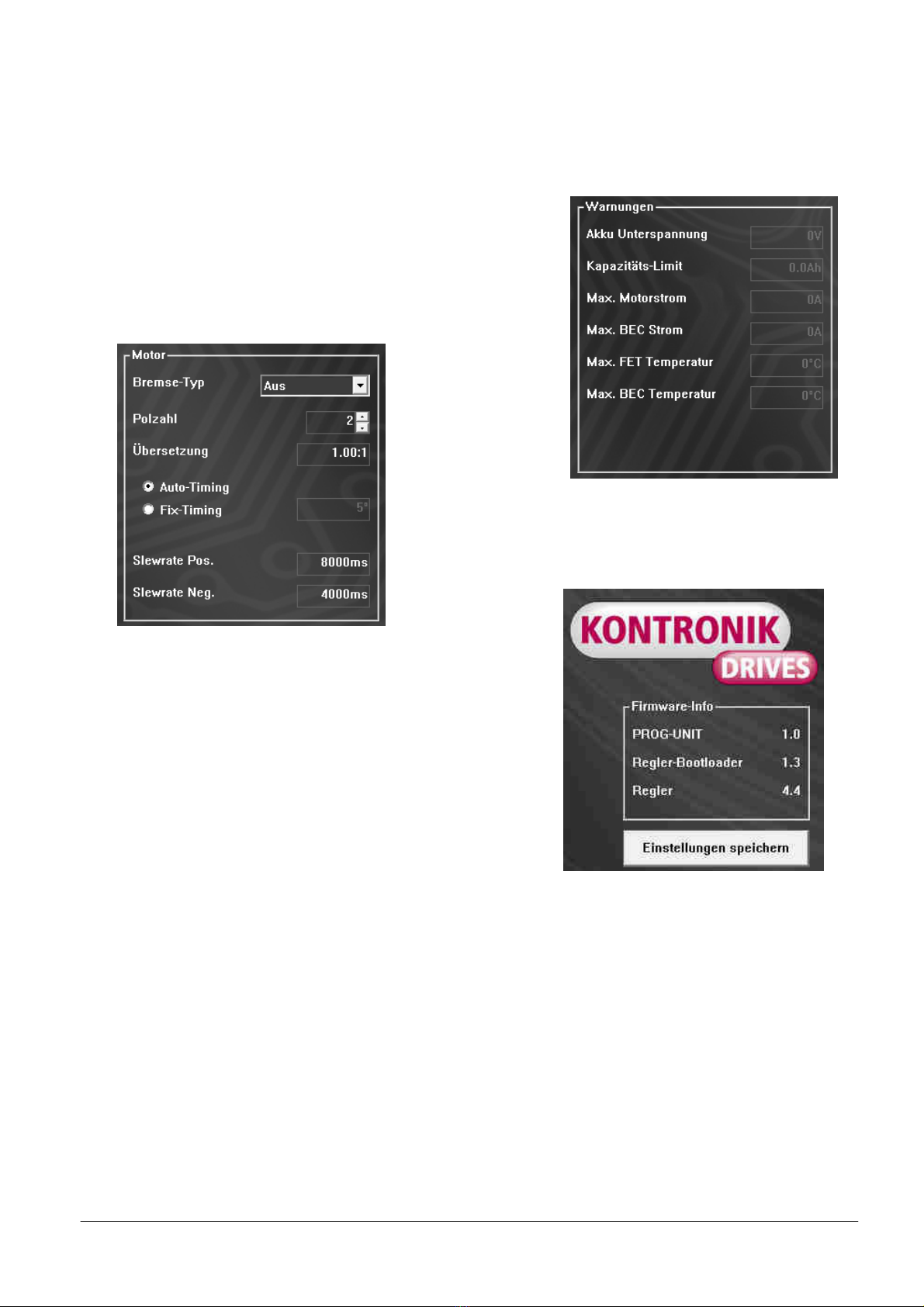

5. PC Oberfläche K-KONFIG .......................................................................................... 3
6. Gewährleistung........................................................................................................... 5
7. Beratung, Technische Hilfe, Hotline.......................................................................... 6
8. Recycling .................................................................................................................... 6

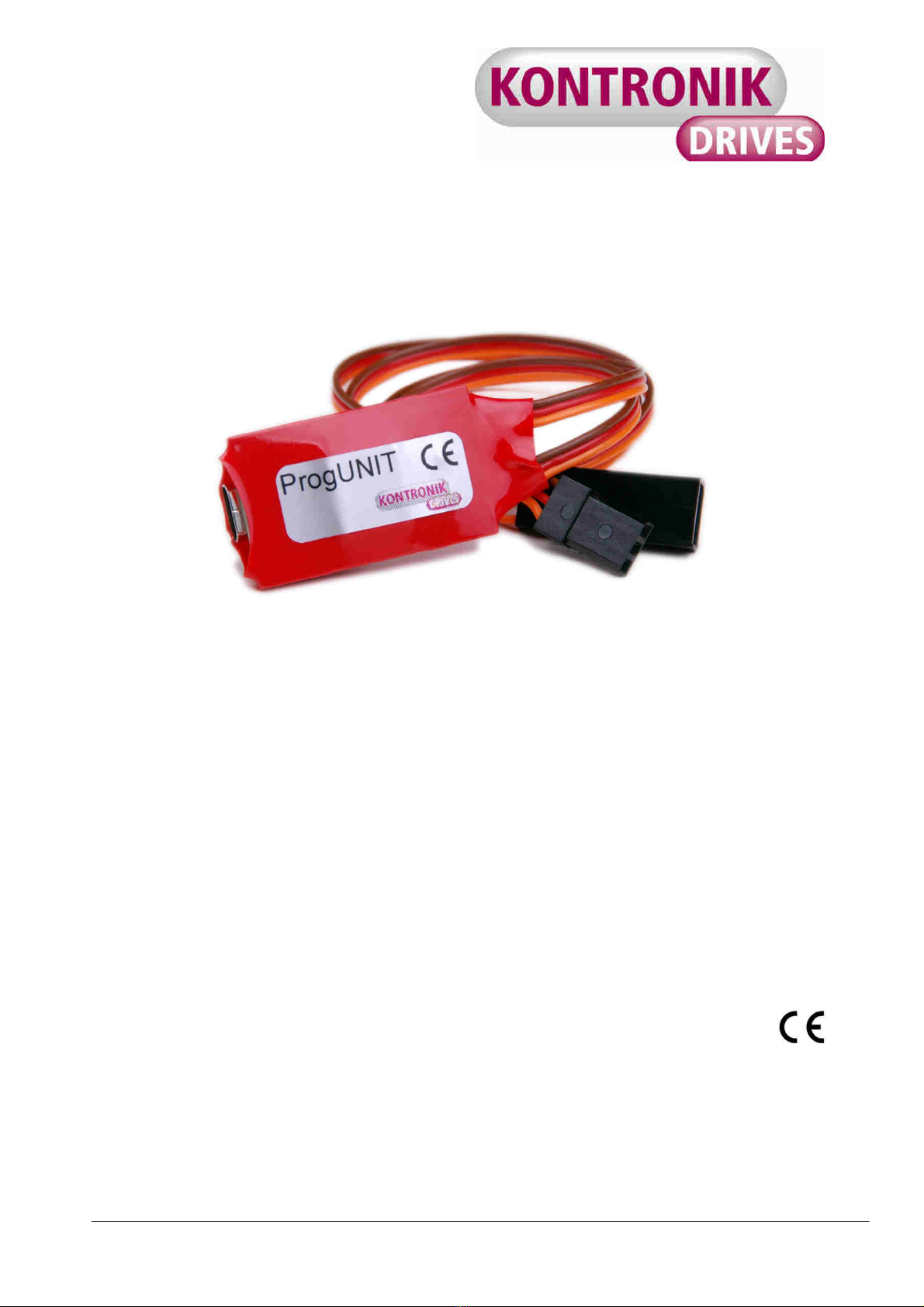

1. Allgemein
Vielen Dank, dass Sie sich für eine KONTRONIK
ProgUNIT entschieden haben. Mit der ProgUNIT
erhalten Sie eine Programmier- und Update-Einheit
für alle online updatefähigen KONTRONIK
Drehzahlsteller.
2. Sicherheitshinweise
Unter keinen Umständen darf die ProgUNIT
an das Hauptstromnetz angeschlossen
werden. Lebensgefahr!
Die ProgUNIT dient ausschließlich zur Konfi-
guration von KONTRONIK Drehzahlstellern.
Drehzahlsteller anderer Hersteller können mit
der ProgUNIT nicht konfiguriert werden.
Die ProgUNIT ersetzt nicht den Drehzahlsteller.
Der Betrieb der ProgUNIT ist nur in Situationen
zulässig, in denen Sach- und Personenschäden
ausgeschlossen sind.
Die ProgUNIT ist nur zum Einsatz in Umgebun-
gen vorgesehen, in denen keine Entladung von
statischer Elektrizität auftritt.
Die ProgUNIT darf unter keinen Umständen ge-
öffnet oder modifiziert werden.
Die ProgUNIT nicht ins offene Feuer werfen.
Bei der Verbindung des an die ProgUNIT ange-
schlossenen Drehzahlstellers mit einem Akku ist
auf die richtige Polung der Anschlüsse zu achten!
3. Anschluss der ProgUNIT an den
Drehzahlsteller
Verbinden Sie die KONTRONIK ProgUNIT über
das Buchsenkabel mit dem BEC Kabel des
KONTRONIK Drehzahlsteller (Masteranschluss).
Nachdem die ProgUNIT mit dem Drehzahlsteller
verbunden wurde, einen geladenen Antriebsakku
anschließen. Ohne Verbindung zu einem
geladenen Antriebsakku können keine Ein-
stellungen am Drehzahlsteller vorgenommen
werden.
Bei Drehzahlstellern mit deaktiviertem BEC muss
ein separater vierzelliger Ni-XX Akku an die
ProgUNIT angeschlossen werden.

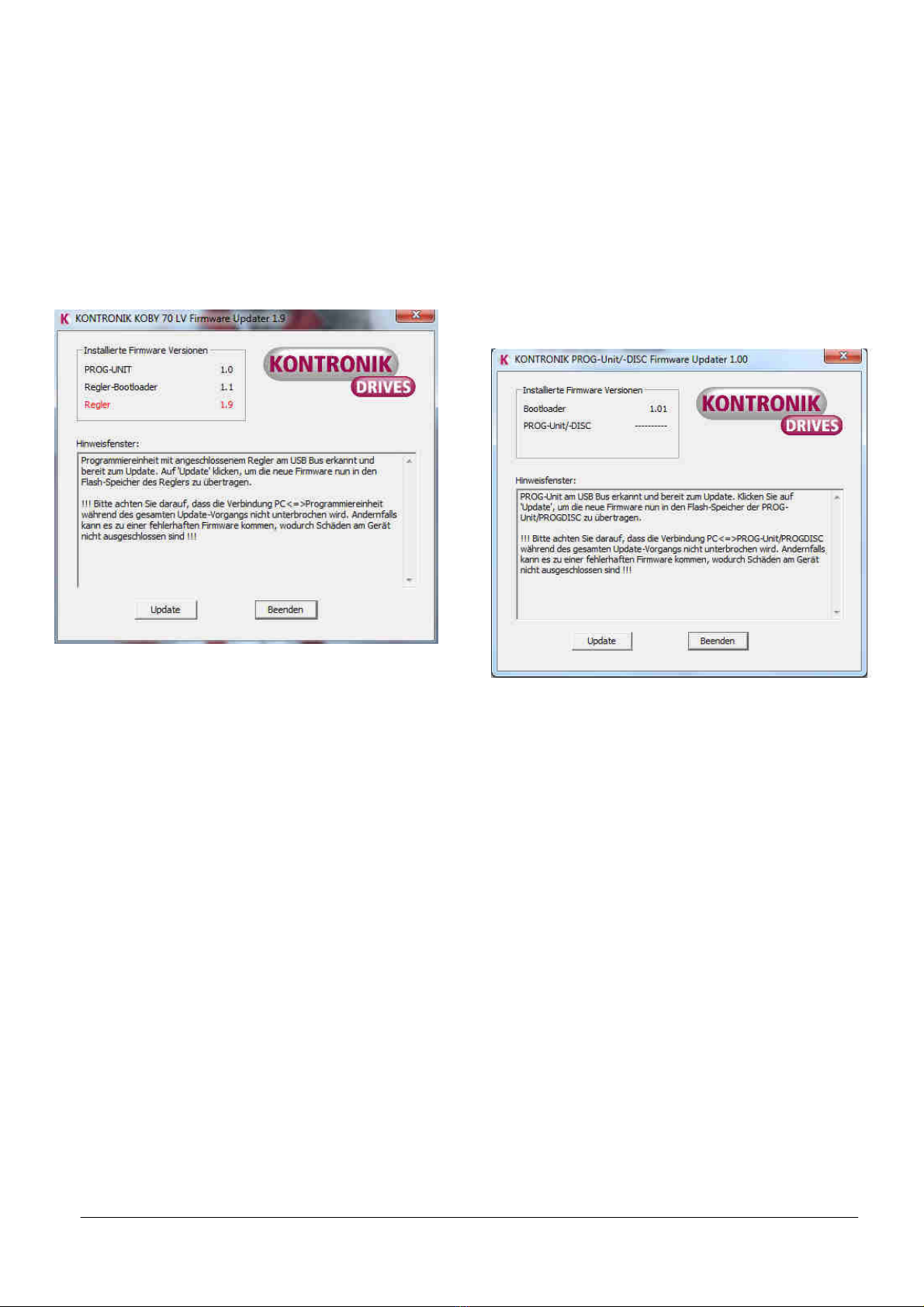

4. Durchführen von Updates
4.1 Update eines Drehzahlstellers
Voraussetzungen für die Durchführung eines Up-
dates sind:
•
online updatefähiger KONTRONIK Dreh-
zahlsteller
•
KONTRONIK ProgUNIT
•
PC mit Windows
™
-Betriebssystem
•
Internetverbindung
•
Akku (20–59V)
1.
Trennen Sie den KONTRONIK Regler vom Emp-
fänger (Master- u. Slave-Port) und verbinden die
Buchse des BEC-Kabels der ProgUNIT mit dem
Master-Port des Reglers. BEC-Kabel erforder-
lich.
2.
Laden Sie von der KONTRONIK + SOBEK
Drives Homepage (www.kontronik.com) die ak-
tuelle Softwareversion Ihres KONTRONIK Reg-
lers herunter und speichern die Datei auf Ihrem
PC.
3.
Verbinden Sie den KONTRONIK Regler mit ei-
nem geeigneten Akku (20–59 V). Sobald die
!
