KONTRONIK ProgUNIT User manual

1
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
KONTRONIK ProgUNIT
Bedienungsanleitung
KONTRONIK ProgUNIT
Manual
Version 1.3 November 2014

2
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
1. Allgemein
Vielen Dank, dass Sie sich für eine KONTRONIK
ProgUNIT entschieden haben. Mit der ProgUNIT
erhalten Sie eine Programmier und Update Einheit
für alle online updatefähigen KONTRONIK
Drehzahlsteller.
2. Sicherheitshinweise
Unter keinen Umständen darf die ProgUNIT
an das Hauptstromnetz angeschlossen
werden. Lebensgefahr!
Die ProgUNIT dient ausschließlich zur Konfi-
guration von KONTRONIK Drehzahlstellern.
Drehzahlsteller anderer Hersteller können mit
der ProgUNIT nicht konfiguriert werden.
Die ProgUNIT ersetzt nicht den Drehzahlsteller.
Der Betrieb der ProgUNIT ist nur in Situationen
zulässig, in denen Sach- und Personenschäden
ausgeschlossen sind.
Die ProgUNIT ist nur zum Einsatz in Umgebun-
gen vorgesehen, in denen keine Entladung von
statischer Elektrizität auftritt.
Die ProgUNIT darf unter keinen Umständen ge-
öffnet oder modifiziert werden.
Die ProgUNIT nicht ins offene Feuer werfen.
Bei der Verbindung des an die ProgUNIT ange-
schlossenen Drehzahlstellers mit einem Akku ist
auf die richtige Polung der Anschlüsse zu achten!
3. Anschluss der ProgUNIT an den
Drehzahlsteller
Verbinden Sie die KONTRONIK ProgUNIT über
das Buchsenkabel mit dem BEC Kabel des
KONTRONIK Drehzahlsteller (Masteranschluss).
Achten Sie darauf, dass der Drehzahlsteller gleich-
zeitig an einen geladenen Antriebsakku ange-
schlossen sein muss. Ohne Verbindung zu einem
geladenen Antriebsakku können keine Ein-
stellungen am Drehzahlsteller vorgenommen
werden.
Bei Drehzahlstellern mit deaktiviertem BEC muss
ein separater vierzelliger Ni-XX Akku an die
ProgUNIT angeschlossen werden.
4. Durchführen von Updates
4.1 Update eines Drehzahlstellers
Den Ablauf für die Aktualisierung der
Drehzahlstellersoftware entnehmen Sie bitte der
Bedienungsanleitung Ihres online updatefähigen
Drehzahlstellers.
4.2 Update der ProgUNIT
Um die Software der ProgUNIT zu aktualisieren,
informieren Sie sich zunächst über den, auf der
ProgUNIT gespeicherten Softwarestand. Dieser
kann über die PC Oberfläche ausgelesen werden.
Ob eine aktuellere Softwareversion verfügbar ist,
kann auf der KONTRONIK Homepage
(www.kontronik.com) unter SERVICE-CENTER –
DOWNLOADS –ProgUNIT überprüft werden.
Sollte eine aktuellere als auf der ProgUNIT
gespeicherte Softwareversion verfügbar sein,
speichern Sie die Datei auf Ihrem lokalen Rechner.
Anschließend führen Sie die Datei aus.
Drücken Sie den Taster auf der Rückseite der
ProgUNIT und halten Sie diesen gedrückt.
Verbinden Sie nun über das mitgelieferte USB
Kabel die USB Buchse der ProgUNIT mit Ihrem
PC.
Die grüne LED leuchtet. Warten Sie bis die rote
LED zu blinken beginnt. Dieser Vorgang kann
etwa fünf bis sechs Sekunden dauern.
Anschließend den Taster wieder loslassen.
!

3
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
Klicken Sie mit der PC Maus auf den Button
Update um die aktuelle Softwareversion
aufzuspielen.
Nach Abschluss des Updates ist die ProgUNIT
aktualisiert und kann vom Rechner getrennt
werden.
Bei Bedarf kann dieser Vorgang beliebig oft
wiederholt werden.

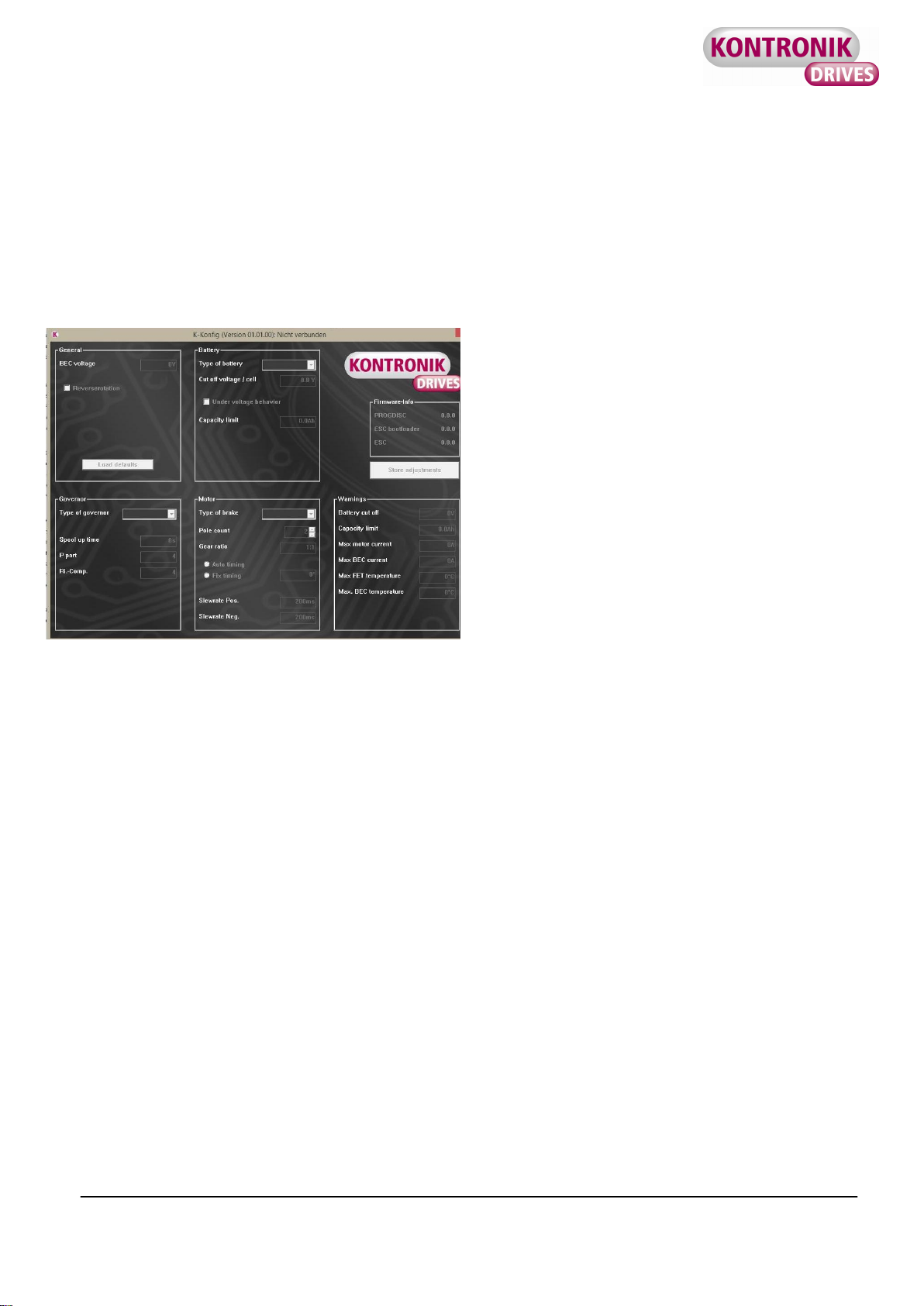

5. PC Oberfläche K-Konfig
Um die ProgUNIT zur Programmierung eines
KONTRONIK Reglers zu benutzen, benötigen Sie
das K-Konfig Programm und einen Windows PC.
Das Programm kann von unter www.kontronik.com
herunter geladen werden.
Verbinden Sie einen USB Port ihres PCs mit der
ProgUNIT. Schließen Sie den Regler an und
nehmen diesen mit einem Akku in Betrieb. Starten
Sie das K-Konfig Programm. Sie bekommen einen
Bildschirm, der die Einstellmöglichkeiten beinhaltet.
Folgende Parameter können in den einzelnen
Bereichen verstellt werden:
Allgemein:
oBEC-Spannung - Ausgangsspannung des
BECs. Bitte Beachten Sie die Spannungsfes-
tigkeit Ihrer Empfangsanlage.
oDrehrichtungsumkehr - Dreht die Drehrich-
tung des Motors. Alternativ können auch zwei
beliebige Motorkabel getauscht werden.
Akku
oAkkutyp - Damit das Akkumanagement kor-
rekt funktioniert, bitte hier den Akkutyp ein-
stellen - default ist LiPo
oAbschaltspannung / Zelle - Hier kann die
Abschaltspannung modifiziert werden. Die
Grenzwerte richten sich dabei nach dem
Akkutyp.
oUnterspannungsabschaltung - Aktiviert ein
Abschalten des Motors bei Erreichen der
Unterspannungserkennung des Akkus. An-
sonsten wird die Leistung der Motors so
weit abgeregelt, dass die Spannung des
Akkus gehalten werden kann. Im Heli wird
der Motor gleichmäßig heruntergefahren.
oKapazitätslimit - Hier kann eine maximale
Entladekapazität aus dem Akku eingestellt
werden. Danach greift das Akkumanage-
ment.
Drehzahlregelung
oDrehzahlregler Typ - Es wird unterschieden
ob mit oder ohne Drehzahlregelung oder im
Governor Store Betrieb, d.h. die Motor / Ak-
ku Daten werde beim Einlernen gespeichert
und nicht bei jedem Start automatisch adap-
tiert.
oHochlaufzeit - Hochlaufzeit aus dem Stand
oP-Anteil - Hat Einfluss auf die Drehzahlrege-
lung. Nur mit Hintergrundwissen ändern!
oRi.-Comp. - Innenwiderstand des Motors.
Kann bei Bedarf zur Optimierung der Dreh-
zahlregelung eingegeben werden.
Motor
oBremse - Typ - Hier wird unterschieden zwi-
schen keine / normale Bremse und propor-
tionale Bremse für den RC Car Betrieb.
oPolzahl - Damit im Log die Drehzahl an der
Welle korrekt angegeben wird muss die
Polzahl dem Motor entsprechend eingege-
ben werden.
oÜbersetzung - Um im Log die Kopfdrehzahl
/ Luftschraubendrehzahl bei Getriebeein-
satz korrekt anzuzeigen, bitte die Überset-
zung eingeben.
oAuto-Timing - Normalerweise wird das Ti-
ming des Motors automatisch, in Abhängig-
keit vom Motor und den aktuellen Leis-
tungsdaten, vom Regler berechnet. Auf
Wunsch kann Auto Timing durch Fix-Timing
ersetzt werden

4
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
oFix-Timing - Wenn die Erkennung des Mo-
tors nicht wie gewünscht funktioniert kann
die feste Einstellung des Timings Abhilfe
schaffen (Entspricht dem alten KSA Modus)
oSlewrate Pos. - Beschleunigungsverzöge-
rung in Gasrichtung. Bitte nur mit Hinter-
grundwissen ändern!
oSlewrate Neg. - Beschleunigungsverzöge-
rung in Motor aus Richtung. Bitte nur mit
Hintergrundwissen ändern!
Warnungen
oHier können die Schwellwerte für die Auslö-
sung der Alarme mittels TelME Modul ein-
gestellt werden.
Firmware-Info
oDie Aktuellen Versionsnummern werden
beim Anschluss des Reglers ausgelesen.
6. Gewährleistung
Die KONTROINK GmbH bietet 24 Monate Gewähr-
leistung auf dieses Produkt bei Kauf in der EU. Pro-
duktkäufe außerhalb der EU entsprechen den jewei-
ligen gesetzlichen Vorschriften. Alle weitergehenden
Ansprüche sind ausgeschlossen. Dies gilt insbe-
sondere für Schadenersatzansprüche die durch
Ausfall oder Fehlfunktion ausgelöst wurden. Für
Personenschäden, Sachschäden und deren Folgen,
die aus unserer Lieferung oder Arbeit entstehen,
können wir, außer bei Vorsatz oder grober Fahrläs-
sigkeit unsererseits, keine Haftung übernehmen, da
uns eine Kontrolle der Handhabung und Anwen-
dung nicht möglich ist. Jegliche Gewährleistungsan-
sprüche verfallen bei Öffnen des Produktes.
Zur Anerkennung der Gewährleistung muss ein ma-
schinenerstellter Originalkaufbeleg, auf dem das
Produkt, das Kaufdatum und die Bezugsquelle er-
kennbar sind, beigelegt sein. Bei Einsendung ist
eine genaue Fehlerbeschreibung notwendig. Vor-
zugsweise ist das KONTRONIK Serviceformular zu
verwenden.
Bitte vergessen Sie nicht die korrekte Rück-
sendeadresse anzugeben.
7. Beratung, Technische Hilfe, Hotline
Hotline : 0800 BRUSHLESS (0800 278745377)
aus Deutschland kostenlos
Tel.: [phone]
Fax: [phone]
Email: [e-mail]
Internet: www.kontronik.com
Die neuesten KONTRONIK Produkt-
informationen, FAQs und Telefonzeiten finden
Sie stets aktuell auf der KONTRONIK Home-
page.
8. Recycling
Elektronische Bauteile dürfen nicht in
den Hausmüll geraten, sondern müs-
sen nach der Gebrauchsdauer sach-
und umweltgerecht entsorgt werden!
Die nationalen und regionalen Abfallbestimmungen
müssen befolgt werden und sind in die dafür vor-
gesehenen Systemen der Getrenntentsorgung zu
geben.
Inhaltsverzeichnis
1. Allgemein ....................................................................................................................2
2. Sicherheitshinweise ...................................................................................................2
3. Anschluss der ProgUNIT an den Drehzahlsteller.....................................................2
4. Durchführen von Updates..........................................................................................2
4.1 Update eines Drehzahlstellers ...................................................................................................... 2
4.2 Update der ProgUNIT .................................................................................................................... 2
5. PC Oberfläche K-Konfig.............................................................................................3
6. Gewährleistung...........................................................................................................4
7. Beratung, Technische Hilfe, Hotline..........................................................................4
8. Recycling.....................................................................................................................4
!
!

5
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
KONTRONIK ProgUNIT
Manual
Version 1.3 November 2014

6
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
1. General
Thank you for choosing a KONTRONIK ProgUNIT
–the interface for configurating all KONTRONIK
ESCs that are updatable online..
2. Safety Notes
Under no circumstances connect the
ProgUNIT to the main electricity supply.
Danger of Life!
The ProgUNIT serves only for configurating
KONTRONIK ESCs. ESCs by other
manufacturers cannot be configurated via the
ProgUNIT.
The ProgUNIT does not substitute an ESC.
Operation of a model with the ProgUNIT is not
allowed.
Operation of the ProgUNIT is only allowed in
situations in which no harm to others can occur.
The ProgUNIT can only be used in environments
in which no discharge of static electricity occurs.
Under no circumstances the ProgUNIT should be
opened or modified.
Do not throw the ProgUNIT into open fire.
While connecting the ESC to a battery pack en-
sure the correct polarity of the connectors!
3. Connecting the ProgUNIT to an ESC
Connect the ProgUNIT to the KONTRONIK ESC
via the BEC cable (Master port). If the BEC is
deactivated, please connect a 4 cell NiXX battery to
the ProgUNIT too.
Note, that the ESC has to be connected to a
charged battery. Without connection to a
charged battery no adjustments to the ESC can
be made.
4. Updates
4.1 Updating an ESC
Please refer to the manual of your online
updateable ESC for the exact procedure for
updating an ESC.
4.2 Updating the ProgUNIT
Before updating the software of your ProgUNIT
please readout the currently installed software
version via the PC programm.
Whether a later software version is available can
be checked on KONTRONIK web site
(www.kontronik.com): SERVICE-CENTER –
DOWNLOADS –PROGDISC. If a later software
version is available please save the file on your
local PC and execute the file afterwards. The
screen below is displayed.
Presse the button on the backsite of the ProgUNIT
and hold it. Connect the USB port of the ProgUNIT
via the included USB cable to your PC. The green
LED is on. Wait until the red LED beginns blinking.
This procedure can take around five to six seconds.
Afterwards release the button.
Cllick on the button Update on your PC to install
the new software version.
After finalizing the update the ProgUNIT can be
disconnected from the PC.
This procedure can be repeated if desired.
!
!

7
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
5. PC Program K-Konfig
To programm a KONTRONIK ESC by ProgUNIT a
PC with windows and the K-Konfig PC software is
needed. This program can be downloaded form the
KONTRONIK website www.kontronik.com.
Connect a USB port of your PC with the ProgUNIT.
Connect your ESC and power it up. Start the K-
Konfig programm. You get one screen which allows
to adjust all parameters.
The following parameters can be changed in the
different sections.
In General:
oBEC-Voltage - output voltage of the BEC. Be
sure that your receiver and servos can handle
this voltage.
oreverse rotation - changes the rotation direc-
tion of the motor. This can also be done by
changing two motor wires.
Battery
oBattery type - to be sure that the battery
management is proper working select correct
battery type. Default is LiPo
oCut down voltage / cell - the cut down voltage
can be modified here. The limits are
depending on the battery type.
oUnder voltage cut off - activates a cut off in-
stead of limiting the power of the motor until
the voltage can be hold. In helicopter mode
the power is slowed down slowly until com-
plete stop.
oCapacity limit - the capacity limit can be set to
start the battery management from that mo-
ment on.
RPM control
oType of RPM control - with or without RPM
control and the governor store mode are
available. In governor store the motor and
battery parameters are stored once and are
not adapted with every start up.
oStart up time - start up time for spool up.
oP-Part - changes in RPM control. Only
change with deep knowledge!
oRi.-Comp. - resistance of the motor. To use to
improve the RPM control if needed.
Motor
oType of Brake - it's divided between no
brake, normal brake or proportional brake
used in RC cars.
oPole count - To get the shaft RPM correctly
give the pole count of your motor for correct
calculation.
oGear ratio - to get the correct head RPM or
prop RPM in geared usage insert the gear
ratio which is in use.
oAuto-Timing - normally the timing for the
motor is calculated automatically depending
on power used and the motor parameters.
To stop this automation switch to Fix-timing.
oFix-Timing - If the timing detection for the
motor is not proper working, the timing can
be set to a fixed timing (Like in former time
the KSA mode)
oSlewrate Pos. - acceleration rate in gas di-
rection. Only change with deep knowledge!
oSlewrate Neg. - acceleration rate in motor
off direction. Only change with deep
knowledge!
Warnings
oThe limits for the warnings communicated
by TelME modules can be set here.
Firmware-Info
oThe actual software status is displayed
when the ESC is connected.

8
KONTRONIK + SOBEK Drives GmbH · Etzwiesenstraße 35/1 · D- 72108 Rottenburg am Neckar
Tel: [phone] · Hotline: 0800-Brushless · Fax: [phone] ·
E-Mail: i[email protected]om
6. Warranty
KONTRONIK guarantees this product to be free
from factory defects in material and workmanship
for a period of 24 months from date of purchase
and purchase within the EU. Warranty for pur-
chases made outside the EU is inline with the re-
spective legal regulations. This warranty does not
cover: suitability for specific application, compo-
nents worn by use, application of reverse or im-
proper voltage, tampering, misuse or shipping. Our
warranty liability shall be limited to repairing or
replacing the unit to our original specifications.
Because we have no control over the installation or
use of these products, in no case shall our liability
exceed the original cost of the product. All warran-
ty claims terminate with opening of the product. To
accept guarantee the original bill on which the
product the date of purchase and the dealer is
named must be sent together with the product.
Also a detailed fault description is necessary.
Please use the KONTRONIK service form for
sending in.
Do not forget to indicate your correct address
for sending the item back.
7. Service, Technical Support, Hotline
Hotline : 0800 BRUSHLESS (0800 278745377)
free when calling from Germany
Tel.: [phone]
Fax: [phone]
Email: [e-mail]
Internet: www.kontronik.com
Latest KONTRONIK product information, FAQ,
and telephone reachability can be found up-to-
date on KONTRONIK homepage.
8. Recycling
Electric components may not be disposed with
domestic waste. They should be disposed properly
and environmentally safe after their service life.
National and local disposal and recycle regulations
must be observed followed.
Index:
1. General........................................................................................................................6
2. Safety Notes................................................................................................................6
3. Connecting the ProgUNIT to an ESC.........................................................................6
4. Updates .......................................................................................................................6
4.1 Updating an ESC ............................................................................................................................ 6
4.2 Updating the ProgUNIT ................................................................................................................. 6
5. PC Program K-Konfig.................................................................................................7
6. Warranty......................................................................................................................8
7. Service, Technical Support, Hotline..........................................................................8
8. Recycling.....................................................................................................................8
!
!
