KUMA Matrix User manual

Matrix
Digital TV Antenna
KUMA Limited
www.kuma.co.uk
[phone]
[email protected]
Quick Start Guide
Guide de démarrage rapide Kurzanleitung
Guida di avvio rapido Guía de inicio rápido

Matrix
Digital TV Antenna
Quick Start Guide
Perma e t Roof I stallatio
1. Make four 5mm diameter holes in the vehicle roof.
2. Choose suitable fixings (not included) to fix the antenna on the vehicle roof.
Bond all surfaces with Sikaflex sealant.
3. Route all cables securely and plug the RF connector into the TV and the cigar
plug into a cigar plug socket. The cigar plug MUST be used as it contains the
protection for the electronics in the device. Under no circumstances should
the cigar plug be cut off and the unit hard-wired.
4. After installation, check the roof for leaks.
Mag etic Roof I stallatio
1. Use magnetic base to fix antenna to metal surface.
2. Route all cables securely and plug the RF connector into the TV and the cigar
plug into a cigar plug socket. The cigar plug MUST be used as it contains the
protection for the electronics in the device. Under no circumstances should
the cigar plug be cut off and the unit hard-wired.
Note
1. Do not connect the power until installation is complete and sealant has been
applied (if permanent fixing is used).
2. For better reception, the antenna should be kept away from other power
sources, coax cables etc.
3. Install as high as possible. If there is interference between the antenna and
transmission tower it will cause signal attenuation/loss in quality of reception.
4. lease fix the cable carefully to avoid snagging or catching.
Product Features
1. The aerial can receive both digital and analogue terrestrial TV signals.
2. The omni-directional (360 degree) design eliminates the need to
locate the direction of your local TV and radio transmitter.
3. High gain with built-in signal amplifier and high receiver sensitivity.
4. Can be permanently fixed on your caravan, motorhome, truck or boat.
Electrical Specificatio
1. Frequency Band: VHF, UHF
2. Frequency: VHF: 174-233MHz,
UHF: 47-870MHz
3. Gain: 20±2dBi
4. Working Voltage: 10-l4V
5. Impedance: 75ohm
6. Radiation attern: Omni-directional
7. Coax Cable: 3C-2V, L=4 m
8. Connector: AL-Male
Troubleshooti g
No picture or poor picture:
1. Check all connections from the antenna to the TV and make
sure all the connections are correct.
2. Check power supply equipment is correctly functioning.
3. Make sure all the coax cabling is in good condition.
F-Plug
Co ectors
3500mm
1500mm
Idoor Outdoor
4500mm

Matrice
Antenne TV numérique
Guide de démarrage rapide
I stallatio de toit perma e te
1. ercez quatre trous de 5 mm de diamètre dans le toit du véhicule
2. Choisissez des fixations appropriées (non fournies) pour fixer l'antenne sur le
toit du véhicule. Scellez toutes les surfaces avec le scellant Sikaflex.
3. Acheminez tous les câbles correctement et branchez le connecteur RF dans
la TV et la fiche cigare dans une prise cigare, la fiche cigare DOIT être utilisée
car elle contient la protection pour l'électronique de l'appareil. En aucun cas il
ne faut couper la prise cigare et le câblage de l'appareil.
4. Après l'installation, vérifiez que le toit ne fuit pas.
I stallatio de toit mag étique
1. Utilisez une base magnétique pour fixer l'antenne à la surface métallique
2. Acheminez tous les câbles correctement et branchez le connecteur RF dans
la TV et la fiche cigare dans une prise cigare, la fiche cigare DOIT être utilisée
car elle contient la protection pour l'électronique de l'appareil. En aucun cas il
ne faut couper la prise cigare et le câblage de l'appareil.
Remarque
1. Ne branchez pas l'alimentation électrique tant que l'installation n'est pas
terminée et que le produit d'étanchéité n'a pas été appliqué (si une fixation
permanente est utilisée).
2. our une meilleure réception, l'antenne doit être éloignée des autres sources
d'alimentation, câbles coaxiaux, etc.
3. Installez le plus haut possible. S'il y a interférence entre l'antenne et la tour
d'émission, cela provoquera une atténuation ou une perte du signal dans la
qualité de réception.
4. Veillez à fixer le câble avec précaution afin d'éviter tout accrochage.
Caractéristiques du produit
1. L'antenne peut recevoir des signaux de télévision numérique et
analogique terrestre.
2. La conception omnidirectionnelle (360 degrés) élimine le besoin de localiser
la direction de votre émetteur radio et TV local.
3. Gain élevé avec amplificateur de signal intégré et haute sensibilité
du récepteur.
4. Fixation permanente sur votre caravane,
camping-car, camion ou bateau.
Spécificatio s électriques
1. Bande de fréquence: VHF, UHF
2. Fréquence: VHF: 174~233MHz,
UHF: 470~870MHz
3. Gain: 20±2dBi
4. Tension de fonctionnement: 10~14V
5. Impédance: 75ohm
6. rofil de rayonnement: Omnidirectionnel
7. Câble coaxial: 3C-2V, L=4 m
8. Connecteur: AL-Mâle
Résolutio des problèmes
as de photo ou mauvaise photo:
1. Vérifiez toutes les connexions de l'antenne au téléviseur,
assurez-vous que toutes les connexions sont correctes.
2. Vérifiez le bon fonctionnement de l'alimentation électrique.
3. Assurez-vous que tout le câblage coaxial est en bon état.
Co ecteurs
à fiche F
3500mm
1500mm
Itérieur De plei air
4500mm

Matrix
Digital TV Antenne
Perma e te Dachi stallatio
1. Machen Sie vier Bohrungen mit 5 mm Durchmesser im Fahrzeugdach
2. Wählen Sie geeignete Befestigungen (nicht im Lieferumfang enthalten), um die
Antenne am Fahrzeugdach zu befestigen. Dichtung aller Oberflächen mit Sikaflex-
Dichtstoff.
3. Verlegen Sie alle Kabel sicher und stecken Sie den HF-Stecker in den Fernseher
und den Zigarrenstecker in eine Zigarrensteckdose. Der Zigarrenstecker muss
verwendet werden, da er den Schutz für die Elektronik im Gerät enthält. Unter
keinen Umständen sollte der Zigarrenstecker abgeschnitten und das Gerät fest
verdrahtet werden.
4. Nach der Installation das Dach auf Dichtheit prüfen.
Mag etische Dachi stallatio
1. Verwenden Sie die magnetische Basis, um die Antenne auf die Metalloberfläche
zu fixieren.
2. Führen Sie alle Kabel sicher und stecken Sie den HF-Stecker in den Fernseher
und den Zigarrenstecker in eine Zigarrensteckdose. Der Zigarrenstecker muss
verwendet werden, da er den Schutz für die Elektronik enthält das Gerät. Unter
keinen Umständen sollte der Zigarrenstecker abgeschnitten und das Gerät fest
verdrahtet werden.
A merku g
1. Schließen Sie das Gerät erst an, wenn die Installation abgeschlossen ist und das
Dichtmittel angewendet wurde (falls eine dauerhafte Befestigung verwendet wird)
2. Für eine bessere Aufnahme sollte die Antenne von anderen Stromquellen,
Koaxialkabeln usw. entfernt gehalten werden.
3. Installieren Sie so hoch wie möglich. Wenn es Störungen zwischen der Antenne
und dem Übertragungsturm gibt, wird es zu einer Signalabschwächung /-verlust
in der Qualität des Empfangs führen. Bitte reparieren Sie das Kabel sorgfältig, um
ein Hängen oder Fangen zu vermeiden.
Produktmerkmale
1. Die Antenne kann sowohl digitale als auch analoge terrestrische TV-Signale
empfangen.
2. Das omnidirektional (360 Grad) Design eliminiert die Notwendigkeit, die Richtung
Ihres lokalen Fernsehers und Radio-Transmitters zu lokalisieren.
3. Hohe Verstärkung mit eingebautem Signal-Verstärker und hohem Receiver
Empfindlichkeit.
4. Kann dauerhaft auf Ihrem Wohnwagen,
Wohnmobil, LKW oder Boot fixiert werden.
Elektrische Spezifikatio
1. Frequenzband: VHF, UHF
2. Frequenz: VHF: 174 ~ 233 MHz,
UHF: 470 ~ 870MHz
3. Gain: 20 ± 2dBi
4. Betriebsspannung: 10 ~ 14V
5. Impedanz: 75Ohm
6. Radiation attern: Omni-Richtung
7. Koaxialkabel: 3 c-2V, L = 4 m
8. Stecker: AL-männlich
Fehlerbehebu g
Kein Bild oder schlechtes Bild:
1. Überprüfen Sie alle Anschlüsse von der Antenne zum Fernsehgerät,
stellen Sie sicher, dass alle Anschlüsse korrekt sind.
2. Überprüfen Sie, ob die Stromversorgungsgeräte korrekt funktionieren.
3. Vergewissern Sie sich, dass alle Koaxialkabel in gutem Zustand sind.
Kurzanleitung
F-Steckverbi der
3500mm
1500mm
Dri e Drausse
4500mm

Matrice
Antenna TV digitale
Perma e te d'i stallazio e del tetto
1. Fare quattro 5mm diametro fori sul tetto del veicolo
2. Scegliere opportuni fissaggi (non incluse) per fissare l'antenna sul tetto del
veicolo. Sigillare tutte le superfici con sigillante Sikaflex
3. Instradare tutti i cavi in modo sicuro e collegare il connettore di RF Imto la T V
e il connettore maschio per accendisigari in un sigaro presa di corrente.Il
connettore maschio per accendisigari deve essere utilizzato in quanto
contiene la protezione per l'elettronica nel dispositivo. In nessun caso la presa
per accendisigari da tagliare e l'unità cablato duro.
4. Dopo l'installazione, verificare che il tetto per individuare eventuali perdite.
Mag etico I stallazio e tetto
1. Utilizzare la base magnetica per fissare l'antenna alla superficie metallica
2. Instradare tutti i cavi in modo sicuro e collegare il connettore di RF imto la T V
e il connettore maschio per accendisigari in un sigaro presa di corrente.Il
connettore maschio per accendisigari deve essere utilizzato in quanto
contiene la protezione per l'elettronica nel dispositivo. In nessun caso la presa
per accendisigari da tagliare e l'unità cablato duro.
Nota
1 Non collegare l'alimentazione fino a quando l'installazione non è completa e il
sigillante è stato applicato (se viene utilizzato il fissaggio permanente)
2. er una migliore ricezione l'antenna deve essere tenuta lontana da altre fonti
di alimentazione, cavi coassiali ecc.
3. Installare fino a possibile. Se vi sono interferenze tra l'antenna e la torre di
trasmissione, provocherà l'attenuazione / la perdita del segnale in qiality della
ricezione.
4. Fissare con cura il cavo per evitare di ingannare o di catturare.
Caratteristiche del prodotto
1. L'antenna può ricevere sia della TV digitale terrestre e analogica dei segnali
2. L'omni direzionali (360 gradi) design elimina la necessità d'individuare la
direzione della tua TV locale e un trasmettitore radio.
3. Alto guadagno con costruito amplificatore di segnale e ad alta sensibilità del
ricevitore.
4. ossono essere fissati in modo permanente il vostro caravan, camper,
camion o in barca.
Specifiche elettriche
1. Banda di frequenza: VHF, UHF
2. Frequenza: VHF: 174 ~ 233MHz,
UHF: 470~870MHz
3. Guadagno: 20±2dBi
4. Tensione di funzionamento: 10 ~ 14V
5. Impedenza: 75ohm
6. Modello di radiazione: Omni directional
7. Cavo coassiale: 3C-2V, L = 4 m 8.
Connettore: AL Maschio
Risoluzio e dei problemi
Nessuna immagine o immagine scadente:
1. Controllare tutte le connessioni dell'antenna al televisore,
assicurarsi che tutti i collegamenti siano corretti.
2. Controllare l'alimentazione attrezzatura funziona
correttamente.
3. Assicurarsi che tutti i cavi coassiali è in buone condizioni.
Guida di avvio rapido
Co ettori
F-Plug
3500mm
1500mm
Iter o All'aperto
4500mm

Matriz
Antena de TV digital
I stalació Perma e te e Techo
1. Cree cuatro agujeros de 5 mm de diámetro en el techo del vehículo
2. Use fijaciones adecuadas (no incluidas) para fijar la antena al techo del
vehículo. Selle todas las superficies con un sellador Sikaflex
3. Re-dirija todos los cables de manera segura y conecte el conector RF a la
Televisión y el enchufe de cigarro en la toma de cigarro. DEBE usar el
enchufe de cigarro ya que este contiene la protección necesaria para las
partes electrónica incluidas en el dispositivo. Bajo ninguna circunstancia
obvie el enchufe de cigarro y conecte la unidad directamente.
4. Después de instalarlo, verifique que no hayan fugas en el techo.
I stalació Mag ética para Techo
1. Utilice una base magnética para fijar la antena a la superficie metálica
2. Re-dirija todos los cables de manera segura y conecte el conector RF a la
Televisión y el enchufe de cigarro en la toma de cigarro. DEBE usar el
enchufe de cigarro ya que este contiene la protección necesaria para las
partes electrónica incluidas en el dispositivo. Bajo ninguna circunstancia
obvie el enchufe de cigarro y conecte la unidad directamente.
Nota
1 No conecte la energía eléctrica hasta que haya completado la instalación y
haya aplicado el sellador (si está utilizando fijación permanente)
2. ara conseguir una mejor recepción, siempre mantenga a la antena alejada
de otras fuentes de energía, cables coaxiales, etc.
3. Instálelo lo más alto posible. Cualquier interferencia entre la antena y la torre
de transmisión causará atenuación de la señal/pérdida en la calidad de
recepción.
4. or favor, fije el cable con cuidado para evitar que se enganche o atraque.

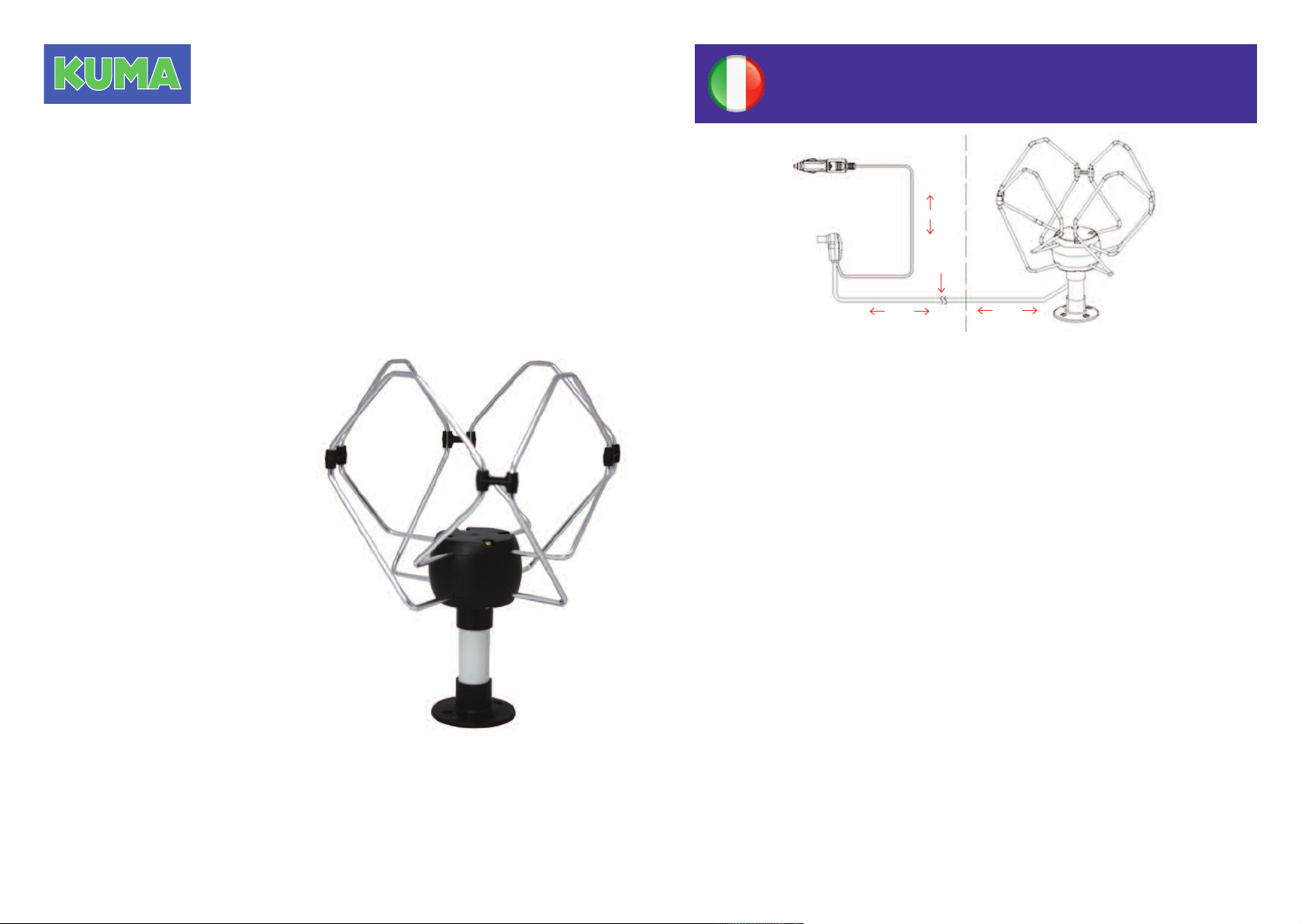

Características del Producto
1. La antena puede recibir señales terrestres para TVs digitales y analógicas
2. Su diseño omni-direccional (360 grados) elimina la necesidad de reubicar la
dirección de su televisor local y transmisor de radio.
3. De alta gama con un amplificador de señal incorporado y un receptor
de alta sensibilidad.
4. uede fijarlo permanentemente a su caravana, auto-caravana,
camión o barco.
Especificacio es Eléctricas
1. Banda de Frecuencia: VHF, UHF
2. Frecuencia: VHF:174~233MHz,
UHF: 470~870MHz
3. Ganancia: 20±2dBi
4. Voltaje de Función: 10~14V
5. Impedancia: 75ohm
6. atrón de Radiación: Omni-direccional
7. Cable Coaxial: 3C-2V, L=4 m
8. Conector: AL-Male
Solució de Problemas
Si no hay imagen o la imagen es de baja calidad:
1. Verifique todas las conexiones hechas entre la antena y el televisor,
asegúrese de que todas las conexiones estén bien hechas
2. Verifique que la fuente de energía esté funcionando correctamente
3. Asegúrese de que todo el cableado coaxial esté en buenas condiciones.
Guía de inicio rápido
Co ectores
F-Plug
3500mm
1500mm
Iterior Al are libre
4500mm
