BEDIENUNGSANLEITUNG
ZENTRIERWAGEN K-35
SCHUBHÜLSE K-35, K-50 UND K-50 HD
INSTRUCTION MANUAL
CENTERING TROLLEY K-35
CENTERING SLEEVE K-35, K-50 AND K-50 HD
DE
EN
DE
BESCHREIBUNG
Die Schubhülse K-35 ist für Rohre von DN 70 bis DN 125 geeignet. Mit der Schubhülse K-50 und K-50
HD werden Rohre von DN 100 bis DN 200 inspiziert. Die erhöhte Position der Kamera sorgt für eine
gleichmäßigere Ausleuchtung und verhindert die Anhaftung von Schmutz, der sich in der Rohrsohle
EHȴQGHWDQGHU.DPHUD
Der Zentrierwagen K-35 wird in Rohren von DN 100 bis DN 150 eingesetzt. Zwölf Räder erleichtern
das Schieben der Kamera und das Überwinden von Hindernissen.

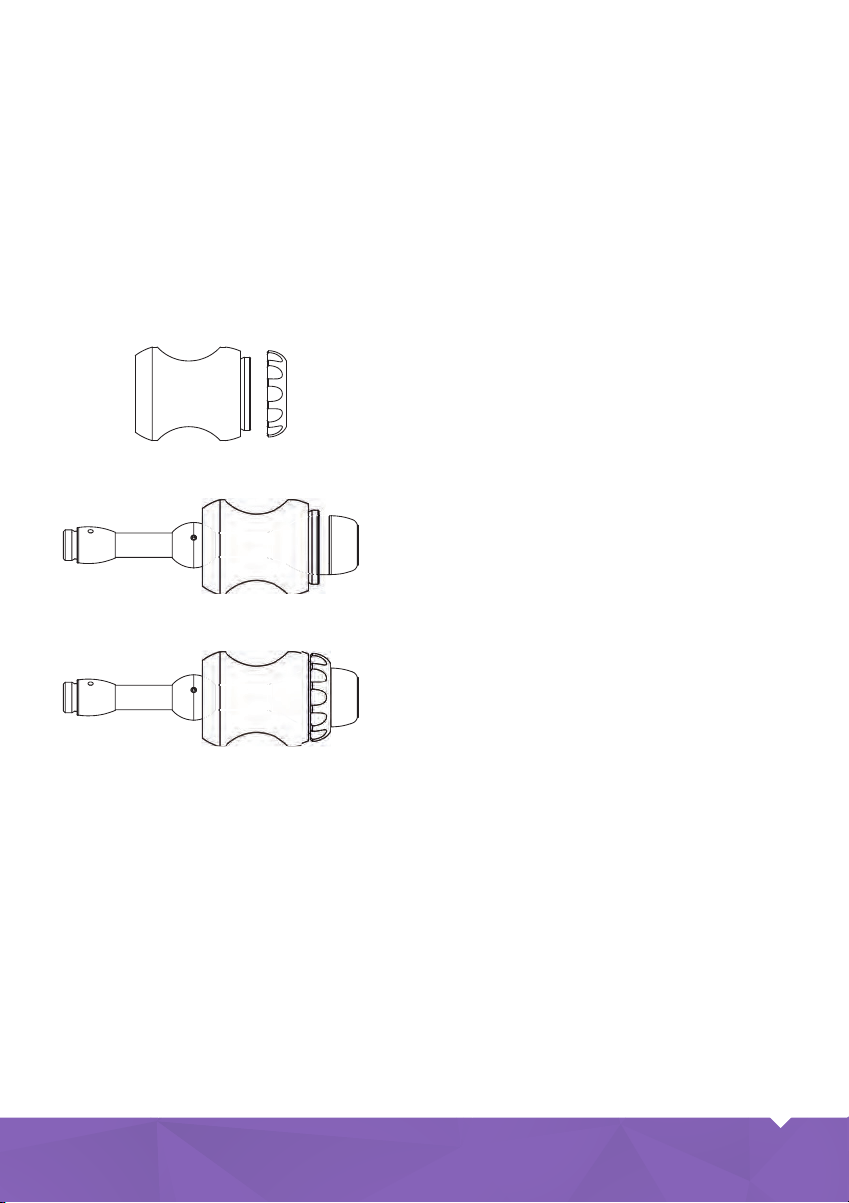

Drehen Sie die Verschraubung gegen den
Uhrzeigersinn um diese zu lösen.
Setzen Sie die Kamera mit dem Stecker voran in
die Zentrierung ein.
Schieben Sie die Verschraubung über die Kamera.
Drehen Sie die Verschraubung im Uhrzeigersinn
handfest an.
Drehen Sie die Verschraubung gegen den Uhrzeigersinn um diese zu lösen. Ziehen Sie die
Verschraubung über die Kamera und entfernen Sie diese. Entnehmen Sie die Kamera. Drehen Sie die
Verschraubung im Uhrzeigersinn handfest an.
MONTAGE
DEMONTAGE
EN
DESCRIPTION
The centering sleeve K-35 is suitable for pipes with a diameter between 70mm and 125mm. The
centering sleeve K-50 and K-50 HD is used in pipes with a diameter of 100mm up to 200mm. The
elevated position of the camera ensures an even illumination and reduces dirt adhesion on the
camera lens.
With the centering trolley K-35 dimensions from 100mm to 200mm are inspected. Twelve wheels
facilitate easy pushing and allow to negotiate obstacles smoothly.
7XUQWKHIURQWȴWWLQJFRXQWHUFORFNZLVHDQG
remove it.
ΖQVHUWWKHFDPHUDZLWKWKHSOXJȴUVWLQWRWKH
centering device.
0RYHWKHIURQWȴWWLQJRYHUWKHFDPHUDKHDG7XUQ
it clockwise until it is hand-tight.
7XUQWKHIURQWȴWWLQJFRXQWHUFORFNZLVH5HPRYHWKHIURQWȴWWLQJIURPWKHFDPHUDKHDG7DNHWKH
FDPHUDRXWRIWKHFHQWHULQJGHYLFH7XUQWKHIURQWȴWWLQJFORFNZLVHXQWLOLWLVKDQGWLJKW
MOUNTING
DISMOUNTING
DE EN
Vertrieb durch Distributor
Albert-Einstein-Str. 8
D - 97447 Gerolzhofen
Tel. +49 (0) 9382 9727 - 0
www.kummert.de
