Kyoeisha Baroness LM315GC Setup guide

V o l.1.1 Serial No.#30001～
Triple Greens Mower
乗用3連グリーンモア
LM315GC
LM315GC
[BRUSH, CR]
Assembly and installation manual
[CRブラシ]取扱要領書

Thank you for purchasing this Baroness product.
This manual describes how to handle this product and make adjustments.
Please be sure to carefully read and fully understand the owner’s manual and this manual before
use.
This machine was shipped after a thorough inspection. However, the performance of the machine is
greatly affected by handling and daily maintenance, such as inspection and adjustments before and
after operation. Please handle this machine properly and perform necessary inspection and
adjustments before and after operation in order for the product to fulfill its original function and
ensure safe operation.
For operation and inspection, refer to the owner’s manual. For necessary parts, refer to the parts
catalogue.
KYOEISHA Co., Ltd.
この度はバロネス製品をお買い上げ頂きまして、誠にありがとうございます。
このマニュアルは、正しい取扱方法と調整方法を記載しております。
機械をご使用になる前に必ず取扱説明書、及び本書を読み、内容を十分理解してからご使用ください。
尚、工場出荷時には十分な検査を重ねた上で出荷しておりますが、機械が本来の性能を発揮するためには、
取扱方法や作業前後の点検、調整等の日常の管理が大きく影響します。いつまでも優れた性能を発揮させ、
安全な作業をして頂きますようお願いいたします。
操作、点検については取扱説明書、必要部品についてはパーツカタログをご参照ください。
株式会社 共栄社
The information described in this manual is subject to change without prior notice for improvement.
When replacing parts, be sure to use genuine Baroness parts or parts designated by Kyoeisha. Note
that the Baroness product warranty may not apply to defects caused by the use of parts from other
companies.
本書記載事項は、改良のため予告なしに変更する場合があります。
部品交換を行う場合は、必ず BARONESS 純正部品または弊社指定部品を使用してください。純正部品以外
の部品を使用して生じた不具合については責任を負いかねます。

This symbol is accompanied by the word "Danger," "Warning," or "Caution." All labels with this symbol
describe important safety precautions, so please read such labels carefully and only operate the machine
after you have understood them completely. Failure to adequately follow these safety precautions may cause
an accident.
This symbol indicates that serious injury or death will occur if the warning is ignored.
This symbol indicates that serious injury or death may occur if the warning is ignored.
This symbol indicates that injury or damage to property may occur if the warning is ignored.
このマークは「危険」「警告」「注意」に関する項目を意味します。いずれも安全確保のための重要事項が記
載してありますので、注意してお読み頂き、十分理解してから作業を行ってください。これらを遵守されない
場合、事故につながる恐れがあります。
その警告に従わなかった場合、死亡または重傷を負うことになるものを示しています。
その警告に従わなかった場合、死亡または重傷を負う危険性があるものを示しています。
その警告に従わなかった場合、ケガを負う恐れのある、または物的損傷の発生が予測されるものを示して
います。

1. Before installation, removal, adjustments, etc., park the machine on a level surface. Set the parking brake,
stop the engine, and remove the key. Ensure that all the parts have come to a complete stop.
2. Keep your hands and feet away from moving parts.Avoid performing work with the engine running. Keep
other people away from the machine during work.
3. If necessary, use appropriate chain blocks, hoists, or a jack. If the machine is lifted up, ensure that it is
supported by jack stands or appropriate blocks.
4. When replacing parts or installing accessory parts, use genuine BARONESS parts.
5. Never start the engine in a closed room. Doing so could cause carbon monoxide poisoning.
1. 取付け、取外し、及び調整等の作業前には、機械を平らな場所に移動させてください。駐車ブレーキを掛
け、エンジンを止め、キーを抜き取ってください。取付け、取外し、及び調整等の作業前には、必ず各部の
動きが完全に停止したことを確認してから作業を行ってください。
2. 可動部には手足を近づけないように注意してください。エンジンを駆動させたままで調整を行うことは可能
な限り避けてください。周囲に人を近づけないでください。
3. 必要に応じ、適切なチェーンブロックやホイスト、及びジャッキを使用してください。持ち上げている機械は、
ジャッキスタンドや適切なブロックを使用し、確実に支えてください。
4. 交換部品やアクセサリは BARONESS 純正部品を使用してください。
5. 閉めきった場所では一酸化炭素による中毒の危険性がありますので、絶対にエンジンを始動させないでく
ださい。
When installing, removing, and adjusting optional equipment and attachments, observe the
following safety instructions to ensure safe operation.
オプション、アタッチメントの取付け、取外し、及び調整をするときは、以下の安全指示に従い、安全作業を
行ってください。

LM315GC-AM01GBA
1
Installing Optional Equipment for the LM315GC
LM315GC オプション取付要領
BRUSH, CR
CR ブラシ
Intended use: The rotating brush prevents grass clippings, etc., from becoming attached to the rear roller.
用途；回転するブラシにより、後ローラーに刈芝などが付着することを防止します。
Check that all parts are included. The following parts are included in the package.
Should any part be missing or damaged, please contact the dealer you purchased it from.
梱包部品を確認してください。内容は以下の通りです。
万一、不足や不良がありましたら、お手数ですがお買い求め頂いた販売店までご連絡ください。
BRUSH ASSY, CR
CR ブラシ Assy
LM315GC7601Z0
1
PULLEY, REEL SHAFT
リール軸プーリー
LM315GC7603Z2
Qty:2
2
BEARING, BALL SEAL 2RS 6803
ベアリング 68032RS
K0608068030
Qty:3
3
SPRING, CONICAL DISC L M8
8 さらばね L
K0210080002
Qty:3
4
PLATE, RETAINING HOUSING
ハウジング押え板
LM315GC8403Z2
Qty:3
5
METAL, FULCRUM OF CR BRUSH
CR 支点メタル
LM315GC7606Z0
Qty:3
6
FRAME COMP, BRUSH
ブラシフレーム Comp
Qty:3

LM315GC-AM01GBA
2

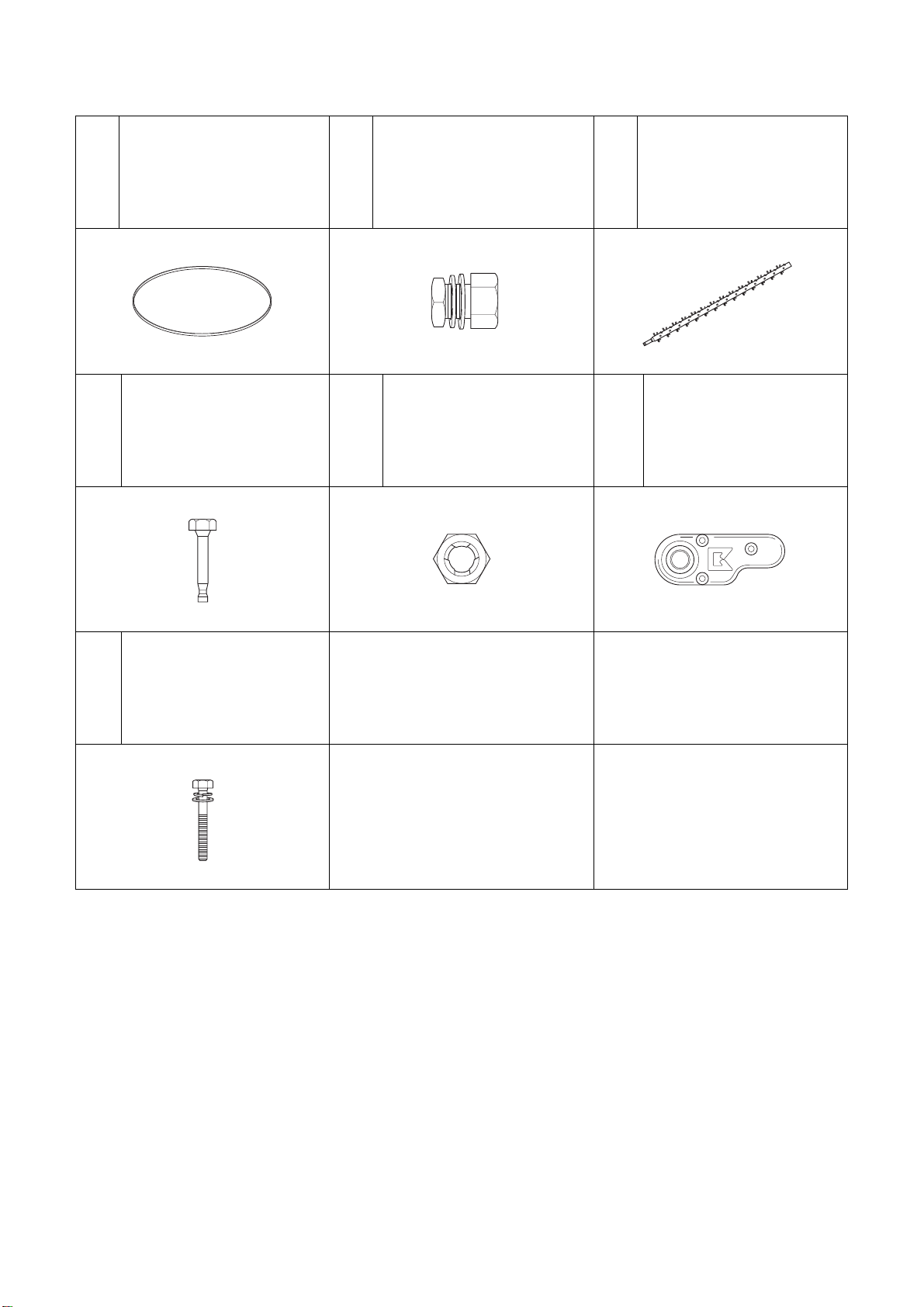

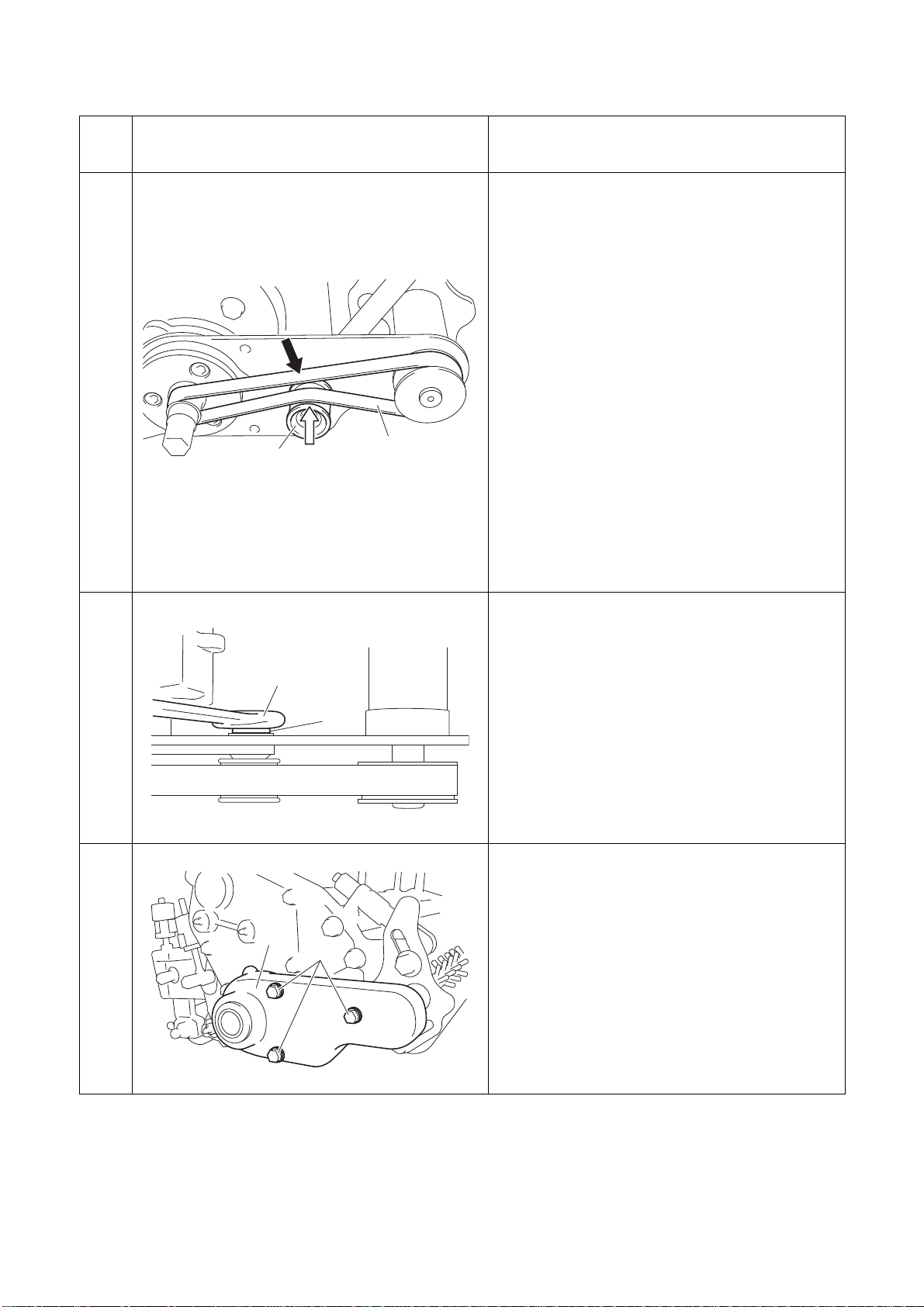

7
BELT, FLEXSTAR 10-FL-355
フレックススターベルト 10-FL-355
LM315R-1317Z0
Qty:3
8
HOUSING COMP, BRUSH
ブラシハウジング Comp
Qty:3
9
BRUSH COMP, ROLLER
ローラーブラシ Comp
Qty:3
10
PIN, JOINT 5.2-18
5.2 ジョイントピン 18
LM315GC7613Z8
Qty:3
11
NUT, WITH F-RING, M5
5U ナット
K0144050002
Qty:3
12
COVER COMP, CR BRUSH BELT
CR ブラシベルトカバーComp
Qty:3
13
BOLT SET, M6
6 ボルトセット
Qty:3

LM315GC-AM01GBA
3
Tightening torque
締付トルク
Required tightening torque
必要な締付トルク
Nominal diameter
呼び径
Appropriate tightening torque [General bolts Strength class: 4.8
適正締付トルク【一般ボルト 強度区分 4.8】
N-m kgf-cm lb-in
○M5 3~5 30.59~50.99 26.55~44.26
○M6 7~9 71.38~91.77 61.96~79.66
○M8 14~19 142.76~193.74 123.91~168.17
○M10 29~38 295.71~387.49 256.68~336.34
When tightening bolts, refer to the above table. We will not be held responsible for any damage resulting from improper or
excessive tightening, etc.
締付けトルク一覧を参照してください。異常な締付け、オーバートルクでの締付け等で生じた不具合については、弊社で
は責任を負いかねます。
The tightening torque for the small nut M20 used with the brush frame Comp and brush housing Comp is the same as for
the bolt M10.
ブラシフレーム Comp とブラシハウジング Comp に使用している 20 小型ナットの締付トルクはボルト(M10)と同様です。
These instructions are for a machine with the optional groomer kit installed.
If the groomer kit is installed, the included retaining housing plate will not be necessary. (With the groomer kit installed, a
retaining housing plate will already be installed.)
本手順書は、オプションのグルーマーキット装着状態です。
グルーマーキット装着仕様の場合、同梱のハウジング押え板が不要となります。（グルーマーキット装着仕様では、ハウ
ジング押え板はユニットに装着済）

LM315GC-AM01GBA
4
Installing the BRUSH, CR
CR ブラシの取付手順
Steps
手順
Illustrations
図
Descriptions
説明

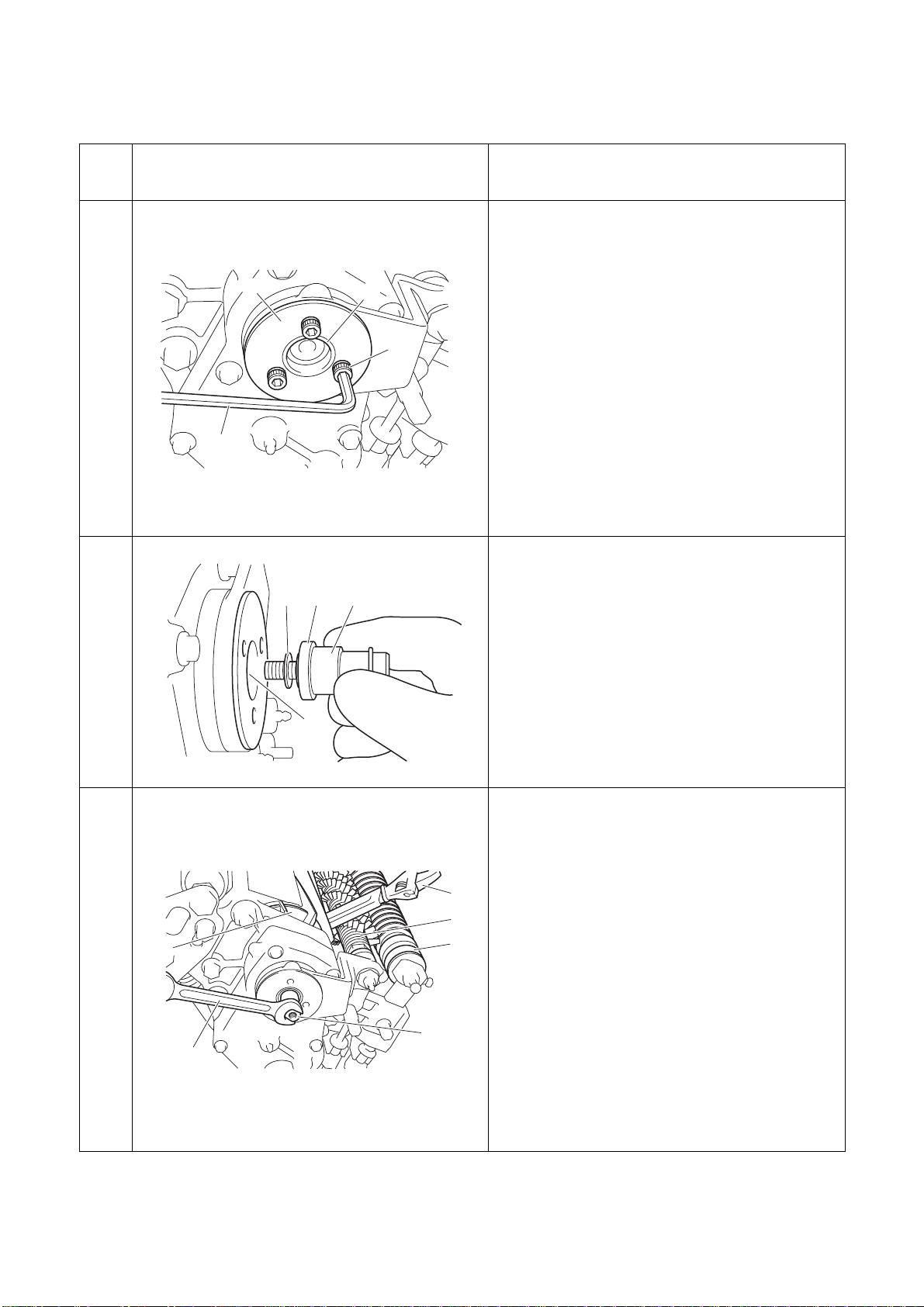

1
A
B,C
4D
Using a hex key (A), remove the bolts (B) and conical disc
spring (C). (Three locations)
Do not remove the retaining housing plate (4) since it will
be used.
If the groomer kit has not yet been installed, install the
retaining housing plate (4) onto the fulcrum metal (D).
6 角レンチ(A)で、ボルト(B)およびさらばね(C)を取外
してください。（3 箇所）
ハウジング押え板(4)は取外さず、そのまま使用します。
グルーマキット未装着仕様の場合は、ハウジング押え
板(4)を支点メタル(D)にはめてください。
2
3
A
21
Install the ball seal bearing (2) and conical disc spring (3)
onto the reel shaft pulley (1), and then install them onto the
reel shaft (A).
リール軸プーリー(1)に、ベアリング(2)およびさらば
ね(3)を取付け、リール軸(A)に取付けてください。
3
B
E
C
D
1
A
Insert an insulated adjustable wrench (B) between the reel
cutter (A) and slotted roller (C), and then secure the reel
cutter (A).
Using a wrench (D), tighten the reel shaft pulley (1).
If the groomer (E) is installed, be careful of interference
between the adjustable wrench (B) and the groomer (E).
樹脂被覆したモンキー(B)を、リールカッター(A)と溝
付きローラー(C)との間に差込み、リールカッター(A)
を固定します。
スパナ(D)でリール軸プーリー(1)を締付けてください。
グルーマー(E)が付いている場合は、モンキー(B)とグ
ルーマー(E)の干渉に気をつけてください。

LM315GC-AM01GBA
5
Steps
手順
Illustrations
図
Descriptions
説明
4
A
8
B C
D
Pass the brush housing (8) through the rear roller bracket
(A) on the right side, and then temporarily tighten it with the
washer (B), spring washer (C) and small nut M20 (D).
右側の後ローラーブラケット(A)にブラシハウジング
(8)を通し、ワッシャ(B)、さらばね座金(C)、20 小型ナ
ット(D)で仮締めしてください。
5
8
9
Insert the roller brush Comp (9) into the brush housing
Comp (8).
ブラシハウジング Comp(8)にローラーブラシ Comp(9)を
差込んでください。
6
9
A
B C D 6
Place the small nut M20 (B), washer (C) and spring washer
(D) between the roller brush Comp (9) and the rear roller
bracket (A) on the left side.
Insert the brush frame Comp (6) from the outside of the rear
roller bracket (A).
Temporarily tighten it with the small nut M20 (B).
ローラーブラシ Comp(9)と左側の後ローラーブラケッ
ト(A)の間に、20 小型ナット(B)、ワッシャ(C)、さらば
ね座金(D)を用意してください。
後ローラーブラケット(A)の外側からブラシフレーム
Comp(6)を差込んでください。
20 小型ナット(B)を仮締めしてください。

LM315GC-AM01GBA
6
Steps
手順
Illustrations
図
Descriptions
説明
7
C 4
D
B A
5
While checking that the retaining housing plate (4), brush
frame, tension pulley mounting adjuster (D) and fulcrum
metal of CR brush (5) are correctly in place, use a hex key
(A) to alternately tighten the three bolts (B).
After tightening the bolts, check that the tension pulley
mounting adjuster (D) moves. (moves with some resistance)
ハウジング押え板(4)、ブラシフレーム、テンションプ
ーリー取付金(D)および CR 支点メタル(5)が正しい位置
にあるか確認しながら、6 角レンチ(A)でボルト(B)（3
箇所）を交互に締付けてください。
ボルト締付け後、テンションプーリー取付金(D)が動く
事を確認してください。（若干の抵抗を感じながら動
く）
8
9
11 10
A
Insert the joint pin (10) into the hole in the roller brush (9),
and then tighten it with the nut M5 with F-ring (11).
ローラーブラシ(9)の穴にジョイントピン(10)を差込
み、5U ナット(11)で締付けてください。
9
A
B 9 9 B
A
Adjust the roller brush Comp (9) so that it comes
into contact with the rear roller (A) very slightly, and
then secure it with
the small nut M20 (B) (Tightening torque: 29 - 38 N-m).
Note: Strong contact may cause damage to the brush,
belt and bearing.
ローラーブラシ Comp(9)が後ローラー(A)に非常に軽く
接触するように調整し、20 小型ナット(B) (締付トル
ク 29～38N-m)で固定してください。
注意：強く接触させるとブラシ、ベルト、ベアリング
の破損の原因となります。
