Die Outdoor-Rundstrahlantenne AirLancer Extender O-360-3G eignet
sich zur Ausleuchtung von Plätzen und Freiluft-Bereichen. Sie arbeitet
im GSM- bzw. UMTS-Band, ist komplett wetterfest und für die Montage
an äußeren Gebäudeteilen (Wand oder Mast) vorgesehen.
Lieferumfang
Bitte prüfen Sie den Inhalt der Verpackung auf Vollständigkeit, bevor Sie
mit der Installation beginnen. Folgende Komponenten sollte der Karton
für Sie bereithalten:
KAirLancer Extender O-360-3G
KAntennenanschlusskabel (5 m) mit N-Stecker und N-Buchse
KAnschlussadapter SMA-Stecker auf N-Stecker (10 cm)
KZubehör für Mastmontage
Sollten Teile fehlen, so wenden Sie sich bitte an Ihren Händler.
Die Erweiterungsantennen der AirLancer Extender-Serie sind speziell
auf den Betrieb mit LANCOM Wireless Routern und Access Points aus-
gelegt und dürfen ausschließlich mit dem mitgelieferten Kabel betrie-
ben werden. Das Kabel darf nur unverändert eingesetzt werden.
C
Der Betrieb mit unzulässigen Geräten oder Kabeln verletzt
sowohl die öffentlichen Zulassungsvorschriften als auch die
LANCOM Systems-Garantiebedingungen.
Weitere Dokumente
KTechnische Daten zu Ihrem Antennenmodell sowie die zugehörige
Abstrahlcharakteristik finden Sie im aktuellen Datenblatt.
KDie Montage eines geeigneten Überspannungsschutzes ist in der
entsprechenden Dokumentation beschrieben. Der Einsatz eines
Überspannungsschutzes ist empfehlenswert.
KInformationen zu den Antennenanschlüssen finden Sie in der jewei-
ligen Gerätedokumentation.
Alle Dokumente sind verfügbar als Download auf www.lancom.de.

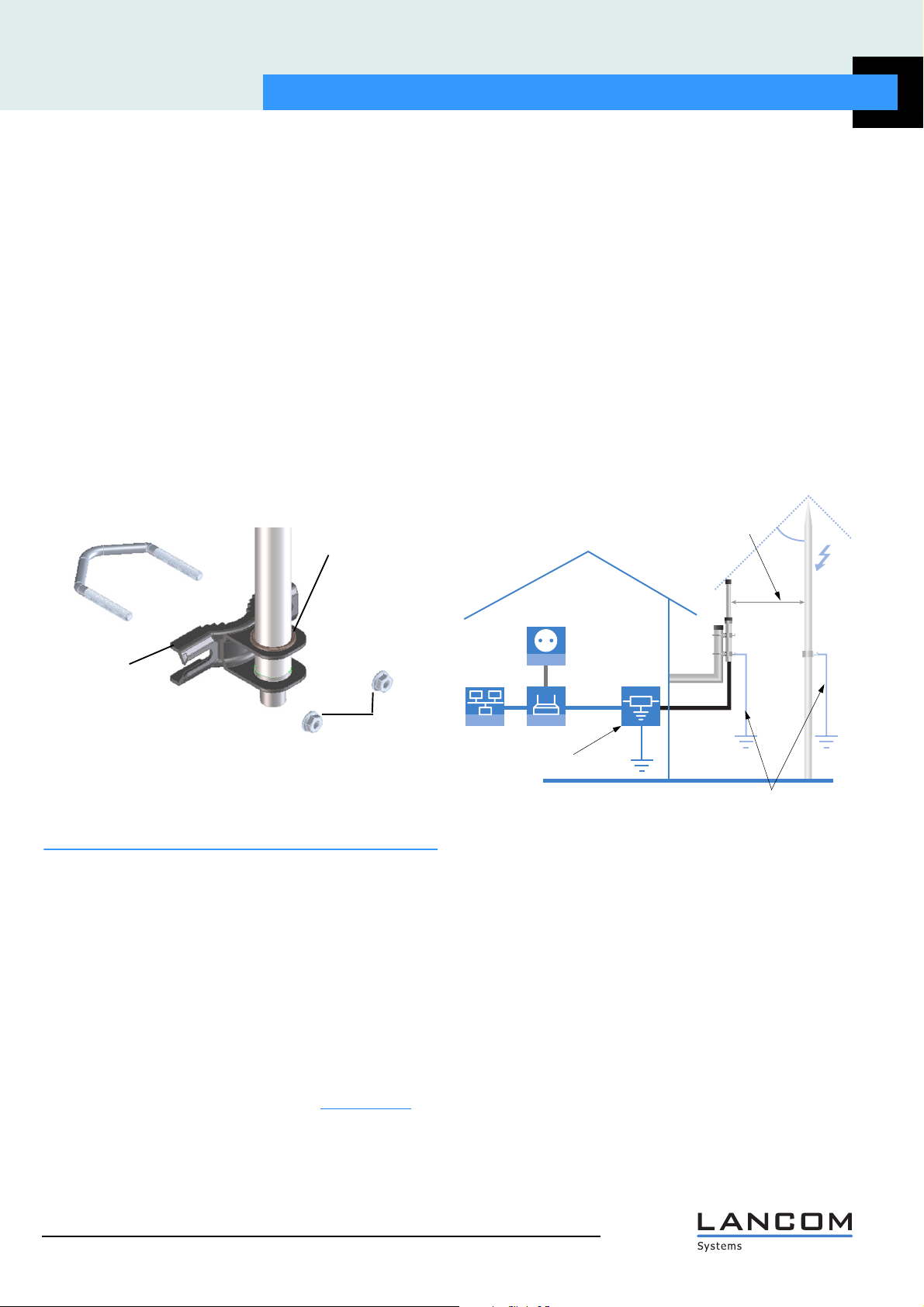

Blitz- und Überspannungsschutz
Für Installationen von Antennen im Außenbereich ist die Verwendung
von geeigneten Überspannungsschutzadaptern erforderlich. Über diese
Adapter werden Außenantennen mit der Blitzschutzanlage des
Gebäudes verbunden. Überspannungen und Potenzialunterschiede
können so abgeleitet werden, bevor empfindliche Geräte im LAN zer-
stört werden.
Wird die Antenne so angebracht, dass ein direkter Blitzeinschlag mög-
lich ist, muss außerdem als Schutzmaßnahme eine Blitzfangstange mit
einem ausreichenden Sicherheitsabstand von mehr als 100 cm instal-
liert werden.
Kabel und Stecker schützen
Die Antennenkabel und Verbindungsstecker sind ausschließlich für die
belastungsfreie Verlegung geeignet. Bitte beachten Sie folgende
Regeln:
KZiehen Sie die Kabel nicht an den Steckern durch Kabelführungen
oder Kabelkanäle.
KBelasten Sie die Stecker nicht unnötig, etwa durch das Gewicht der
Kabel. Entlasten Sie die Stecker, indem Sie die Kabel befestigen.
KAchten Sie darauf, dass die Kabel ohne Zugspannung verlegt sind.
KSchützen Sie bei Außenmontage die Verbindungsstecker, indem Sie
sie zusätzlich mit wetterfestem Dichtungsband umwickeln.
KDie Kabel dürfen nicht geknickt oder belastet werden.
Puffer
Bügel
Muttern
Montageschelle
LAN 1751 UMTS
230 V
Potenzial-Ausgleichs-Leitung
(PAL) 16mm² Cu
Sicherheitsabstand
> 100 cm
Überspannungsschutz-
adapter

AirLancer
™
Extender O-360-3G
Installationshinweise
. . . c o n n e c t i n g y o u r b u s i n e s s
LANCOM Systems GmbH I Adenauerstr. 20/B2 I 52146 Würselen I Deutschland I E-Mail [e-mail] I Internet www.lancom.de
www.lancom.de
Positionierung und Ausrichtung der Antennen
Um die maximale Sende- und Empfangsleistung einer AirLancer Exten-
der zu erreichen, sollte die Position der Antenne so gewählt sein, dass
sich im Funkbereich möglichst wenige Hindernisse befinden. Typische
Hindernisse, die die Übertragungsqualität beeinträchtigen, sind bei-
spielsweise: Gebäude, Bäume und Überlandstromleitungen.
D
Die Außenantennen der Serie AirLancer Extender sollen niemals
direkt auf Menschen oder Tiere gerichtet werden.

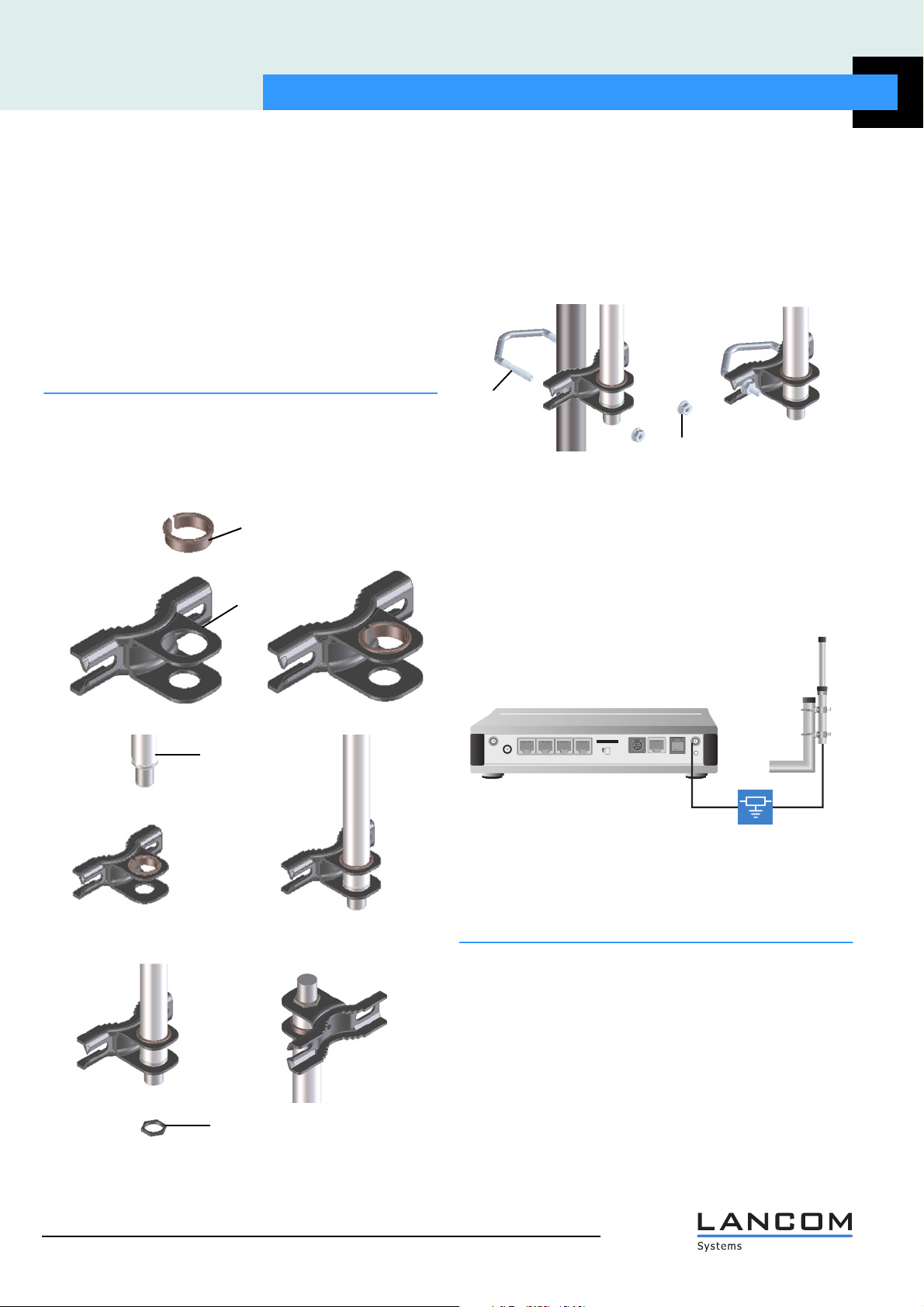

Mastmontage
aLegen Sie den Puffer Ain die Montageschelle Bein.
bFühren Sie dann die Antenne Cin die Montageschelle ein.
cVerschrauben Sie die Antenne mit der Mutter Dan der Montage-
schelle.
dLegen Sie den Bügel Eum den Mast ( ∅ 25 bis 49 mm) und ver-
schrauben Sie so die Antenne mit den beiden Muttern Fam Mast.
Anschluss an den Wireless Router
aZum Anschluss an den LANCOM Mobilfunk-Router verbinden Sie
zunächst das eine Ende des mitgelieferten Adapterkabels mit dem
Überspannungsschutz. Schalten Sie den Router aus bzw. trennen
Sie ihn vom Stromnetz und verbinden Sie dann das andere Ende mit
dem Antennen-Ausgang des Gerätes.
bZum Anschluss an die Antenne verbinden Sie zunächst das eine
Ende des ausreichend langen Antennenkabels mit dem Überspann-
ungsschutz. Verbinden Sie dann das andere Ende des Antennenka-
bels mit dem Eingang der Antenne. Je nach Art der Anschlüsse muss
dabei ggf. ein Adapter oder Adapterkabel verwendet werden.
I
Achten Sie bei Montage im Außenbereich auf wasserdichte
Schraubverbindungen. Verwenden Sie ggf. ein Teflonband, ein
selbstvulkanisierendes Band o.ä. zur sicheren Abdichtung.
A
B
C
D
E
F
Reset
DC12V
Config(COM)
ETH3ETH4 ETH2 ETH SIM1
ISDN S0
ADSL(2+)
Aux Main
LANCOM Mobilfunk-Router
AirLancer Extender O-360-3G
Überspannungsschutz

. . . c o n n e c t i n g y o u r b u s i n e s s
AirLancer
™
Extender O-360-3G
Installation instructions
LANCOM Systems GmbH I Adenauerstr. 20/B2 I 52146 Wuerselen I Germany I E-Mail [e-mail] I Internet www.lancom.eu
www.lancom.eu
LANCOM, LANCOM Systems and LCOS are registered trademarks. Other names mentioned may be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions. 110630/1012
The outdoor omni-directional antenna AirLancer Extender O-360-3G is
ideal for providing wireless coverage for open spaces. It works in the
GSM and UMTS bands, is fully weather proof and is designed for
mounting outdoors on walls or masts.
Package contents
Before beginning with the installation, please check that nothing is
missing from your package. The box should contain the following
components:
KAirLancer Extender O-360-3G
KAntenna connection cable (5 m) with N plug and N socket
KConnection adapter, SMA connector to N connector (10 cm)
KAccessories for mast mounting
If any parts are missing, please refer to your dealer.
The antennas of the AirLancer Extender product line are designed
especially for operation with LANCOM Wireless Routers and access
points and are to be operated exclusively with the supplied cable. The
cable is only to be used without modification.
C
The operation of non-approved equipment or cables infringes
on public licensing regulations and the LANCOM Systems
warranty conditions.
Other documents
KTechnical data on your antenna model and the associated radiation
characteristics are available in the current data sheet.
KInstructions on mounting the surge protection adapter are available
in the documentation supplied with it. Use of the surge protection
adapter is recommended for outdoor antennas.
KInformation about antenna connections is available in the
documentation for the device.
All documents are available for download from www.lancom.de

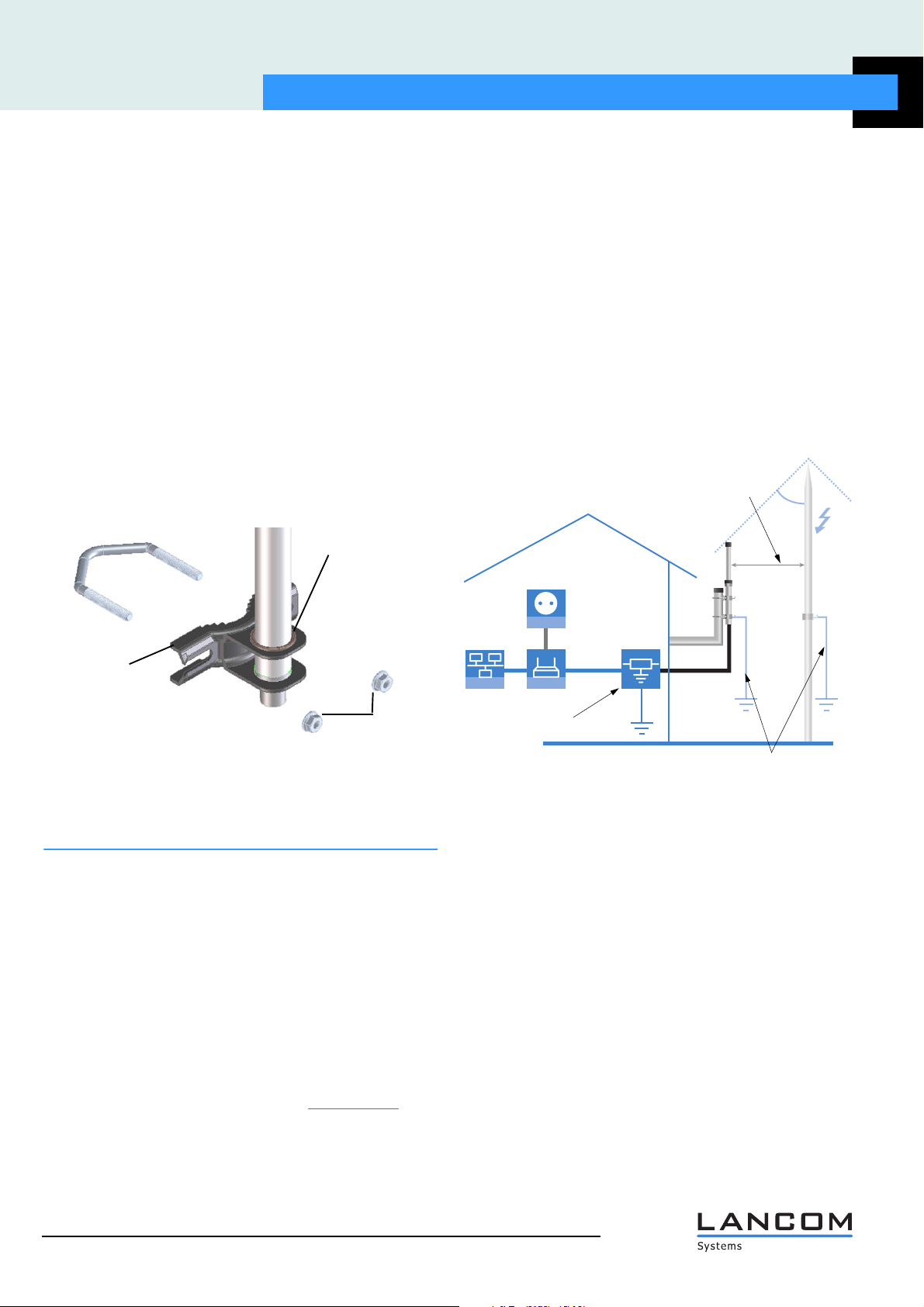

Lightning and surge protection
