FRYTON 4.1 cooK
Montageanleitung
#22150
GG-II-492BKDE (01991)
GG-II-492BKUK (06601)
GG-II-492BKHU (06196)
GG-II-492BKPL (05157)
GG-II-492BKFR (06603)

LANDMANN
2
M5x12
2x
Ø6
28x
M6x15
68x
Ø6
28x
AB C D
1
20
6
21
7
19
2
3.1
3
4
5
8
16
15
25
24
14
23
13
17
22
18
912
10
11

max. 700 mm
FRYTON 4.1 cooK3
I3B/P (30) I3B/P (50) I3B/P (37) I3+ (28-30/37)
CY, CZ, DK, EE, FI, FR, GB,
HU, IT, LT, NL, NO, SE, SI, SK,
RO, HR, TR, BG, IS, LU, MT
AT, CH, DE PL BE, CZ, ES, FR, GB, GR, IE, IT,
LT, LU, LV, MT, PT, SK, SI
Hauptbrenner-Düse / Main burner nozzle / Gicleur du
brüleur principal / Ugello del bruciatore principale
/ Sproeikop van de hoofdbrander / Boquilla del
quemador principal / Huvudbrännarmunstycke
/ Hovedbrennerdyse / Hovedbrænder-dyse /
Pääpolttimen suutin / Dysza głównego palnika /
Tryska hlavního hořáku / Šoba glavnega gorilnika
/ Dýza hlavného horáka / Fő égőfej fúvóka / Duză
arzător principal / Дюза на главната горелка /
Mlaznica glavnog plamenika / Ana brülör memesi /
Ακροφύσιο κύριου καυστήρα / Форсунка основной
горелки / Galvenā degļa sprausla / Peapõleti düüs /
Aðalbrennari - Stútur / Pagrindinio degiklio purkštukas
Ø 0,84 mm Ø 0,73 mm Ø 0,77 mm Ø 0,84 mm
Seitenbrenner-Düse / Side burner nozzle / Gicleur
du brûleur latéral / Ugello del bruciatore principale /
Sproeikop van de zijbrander / Boquilla del quemador
lateral / Sidobrännarmunstycke / Sidebrennerdyse
/ Sidebrænder-dyse / Sivupolttimen suutin / Dysza
bocznego palnika / Tryska bočního hořáku / Šoba
stranskega gorilnika / Dýza bočného horáka / Oldalsó
égőfej fúvóka / Duză arzător lateral / Дюза на
страничната горелка / Mlaznica bočnog plamenika /
Yan brülör memesi / Ακροφυσιο πλευρικού καυστήρα /
Форсунка боковой горелки / Sānu degļa sprausla /
Külgpõleti düüs / Hliðarbrennari - Stútur / Degiklio
pusės purkštukas
Ø 0,84 mm Ø 0,73 mm Ø 0,77 mm Ø 0,84 mm
G30 (Butan / Butane) Verbrauch / Consumption /
Consommation / Consumo / Verbruik / Consumo /
Förbrukning / Forbruk / Forbrug / Kulutus / Zużycie /
Spotřeba / Poraba / Spotreba / Fogyasztás / Consum /
Разход / Potrošnja / Tüketim / Κατανάλωση / Расход /
Patēriņš / Tarbimine / Eyðsla / Suvartojimas
1091 g/h 1091 g/h 1091 g/h 1091 g/h
G31(Propan / Propane) Verbrauch / Consumption /
Consommation / Consumo / Verbruik / Consumo /
Förbrukning / Forbruk / Forbrug / Kulutus / Zużycie /
Spotřeba / Poraba / Spotreba / Fogyasztás / Consum /
Разход / Potrošnja / Tüketim / Κατανάλωση / Расход /
Patēriņš / Tarbimine / Eyðsla / Suvartojimas
1071 g/h 1071 g/h 1071 g/h 1071 g/h
CE: 2575DN32107
UKCA: 0359DN00083 15 kW 48 kg 65 x 40 cm 134 x 120 x 53 cm max. 5 kg 1,5 kg/h
max. Ø 310 mm
B
A
A
AA

Platzierung der Gasflasche während der
Benutzung
Die Gasflasche darf während der Benutzung nicht im
Unterschrank aufbewahrt werden. Platzieren Sie die Gasflasche
neben dem Grill. Beachten Sie, dass die Gasflasche die
maximale Höhe von 700 mm nicht überschreiten darf.
LANDMANN
4
DE

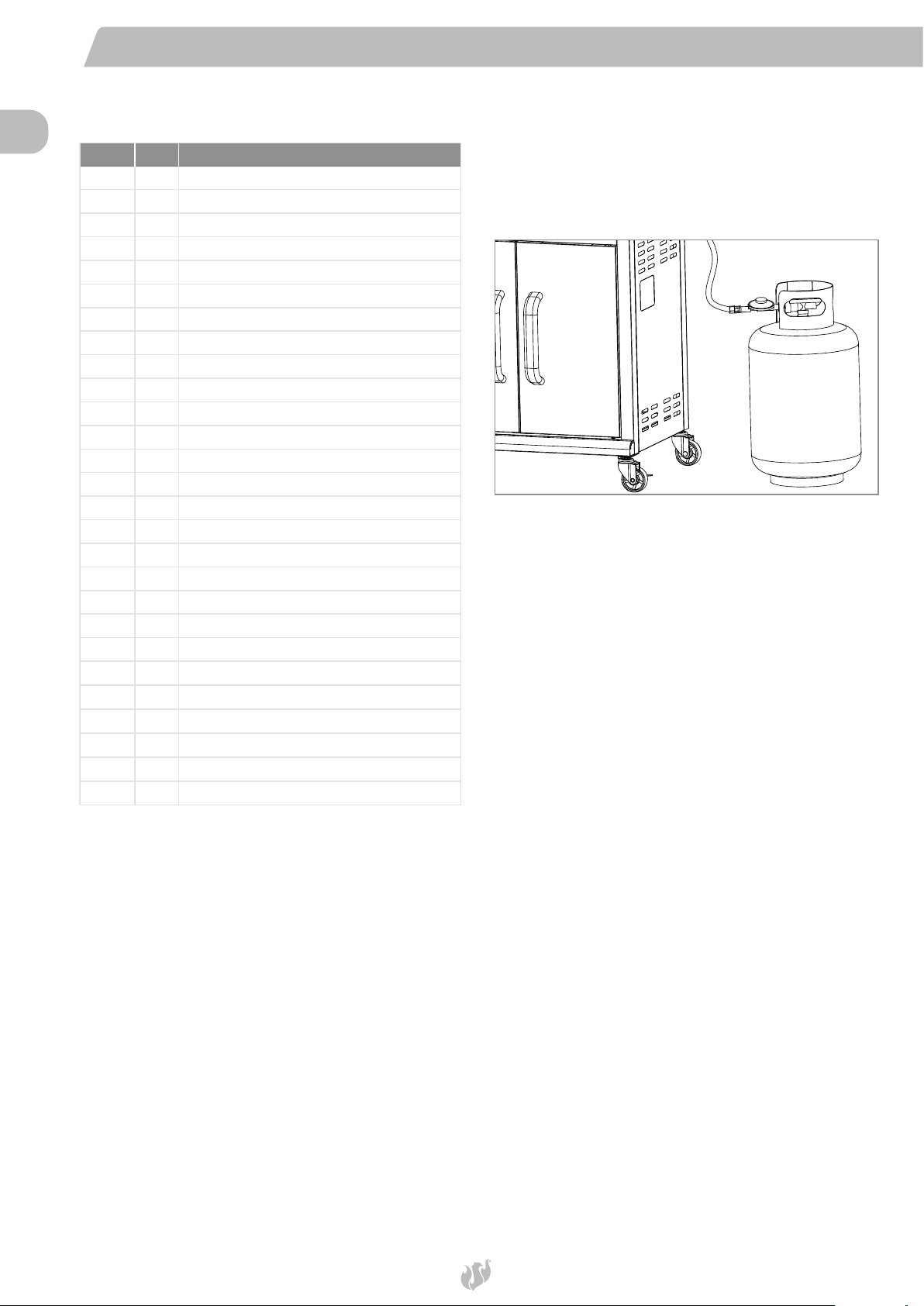

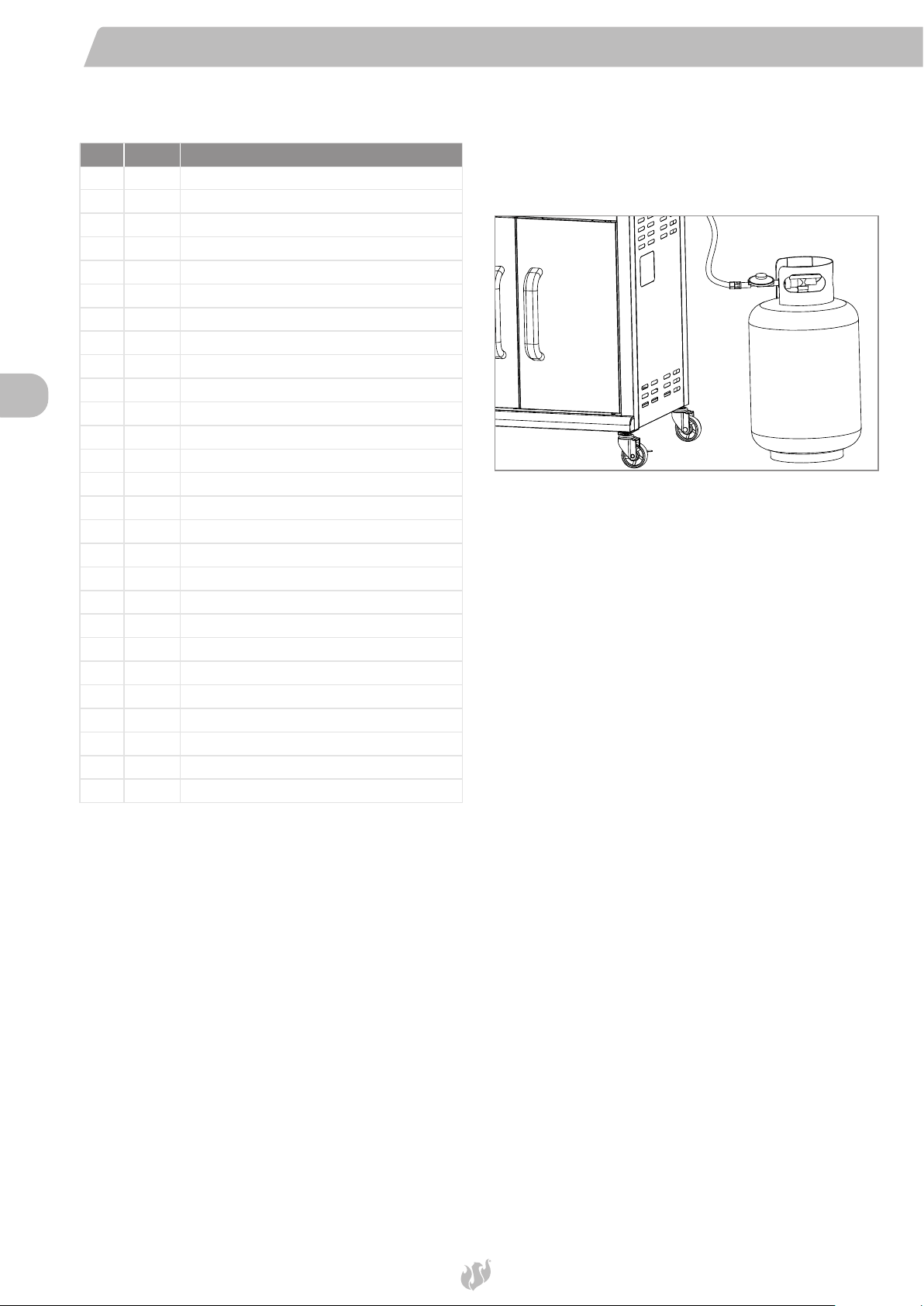

Teileliste
Pos. Anz. Bezeichnung
1 1 Brennereinheit (vormontiert)
2 1 Warmhalterost
3 2 Grillrost 1
3.1 1 Grillrost 2
4 4 Brennerabdeckung
5 1 Seitentisch, links
6 1 Seitenbrenner
7 1 Fettauffangtopf-Halter
8 1 Fettauffangtopf
9 1 Bodenplatte
10 2 Laufrolle, feststellbar
11 2 Laufrolle
12 1 Stütze, vorne rechts
13 1 Seitenwand, links
14 1 Seitenwand, rechts
15 1 Rückwand
16 1 Querstrebe
17 1 Unterschranktür
18 1 Stütze, vorne links
19 1 Fettauffangblech
20 1 Seitenbrennerrost
21 1 Schlauchhalter
22 1 Blende
23 1 Bodenplatte, Heißluftfritteuse
24 1 Heißluftfritteuse
25 1 Haltewinkel
1 Schraubensatz mit Montagematerial
EG – Konformitätserklärung
Hiermit erklären wir, die Firma LANDMANN Germany GmbH, dass
das hier beschriebene Gas Gerät der Verordnung (EU) 2016/426
entspricht.
Die Konformität wurde durch eine Baumusterprüfung gemäß der
Norm EN 498:2012 und EN 484:2019 nachgewiesen.
Durchgeführt wurde die Baumusterprüfung von der notifizierten Stelle
Intertek (2575).
Produktidentifikationsnummer: 2575DN32107
Für weitere Informationen wenden Sie sich bitte an unsere Service
Abteilung.

Hinweis zum Seitenbrenner:
Nutzen Sie auf dem Seitenbrenner ausschließlich
Kochgeschirr, welches für Gaskochstellen geeignet ist.
Um einen sicheren Stand des Kochgeschirrs zu gewährleisten, darf
der Durchmesser nicht kleiner als angegeben sein:
min. Durchmesser max. Durchmesser
Ø 12 cm Ø 25 cm
2
1

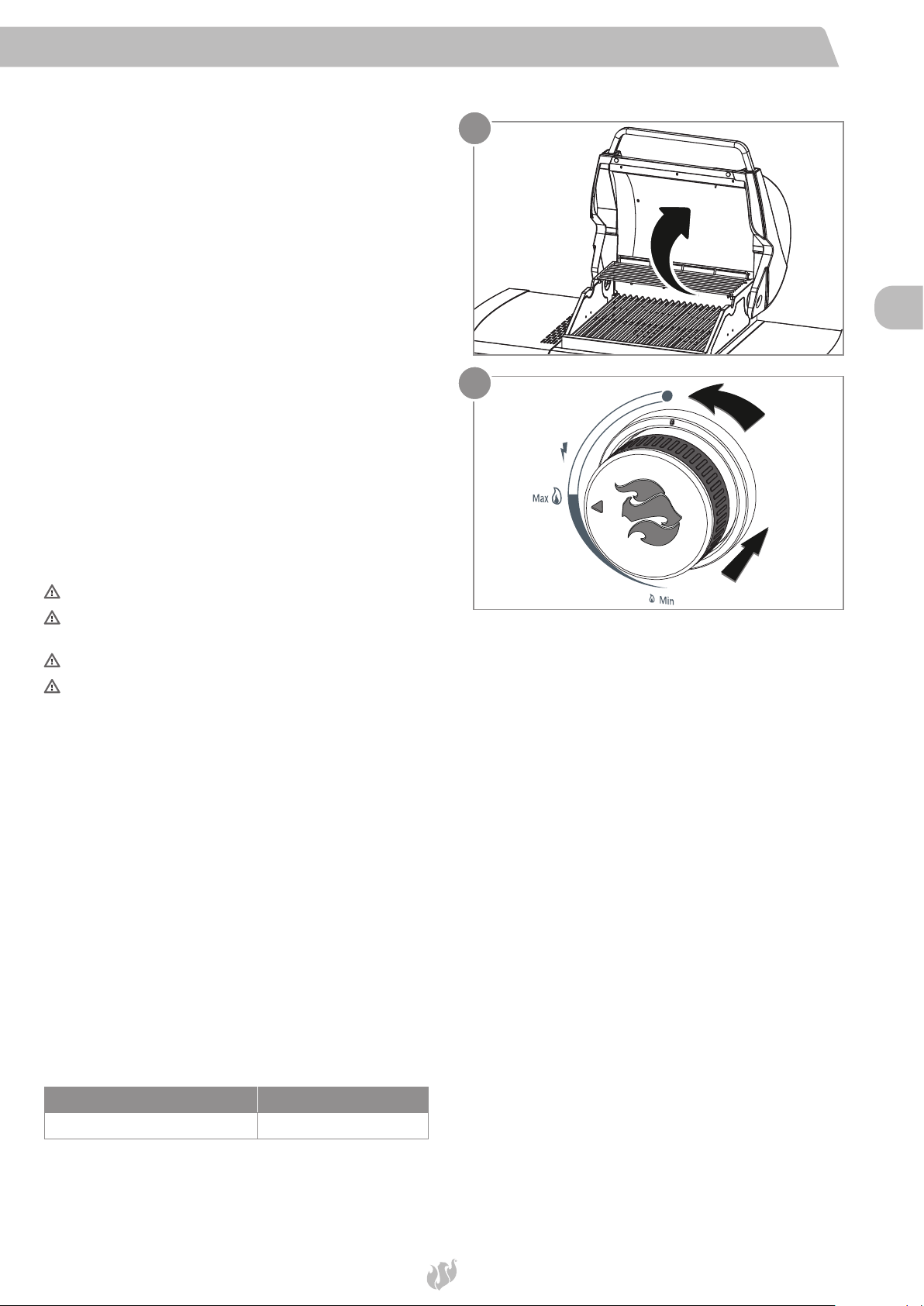

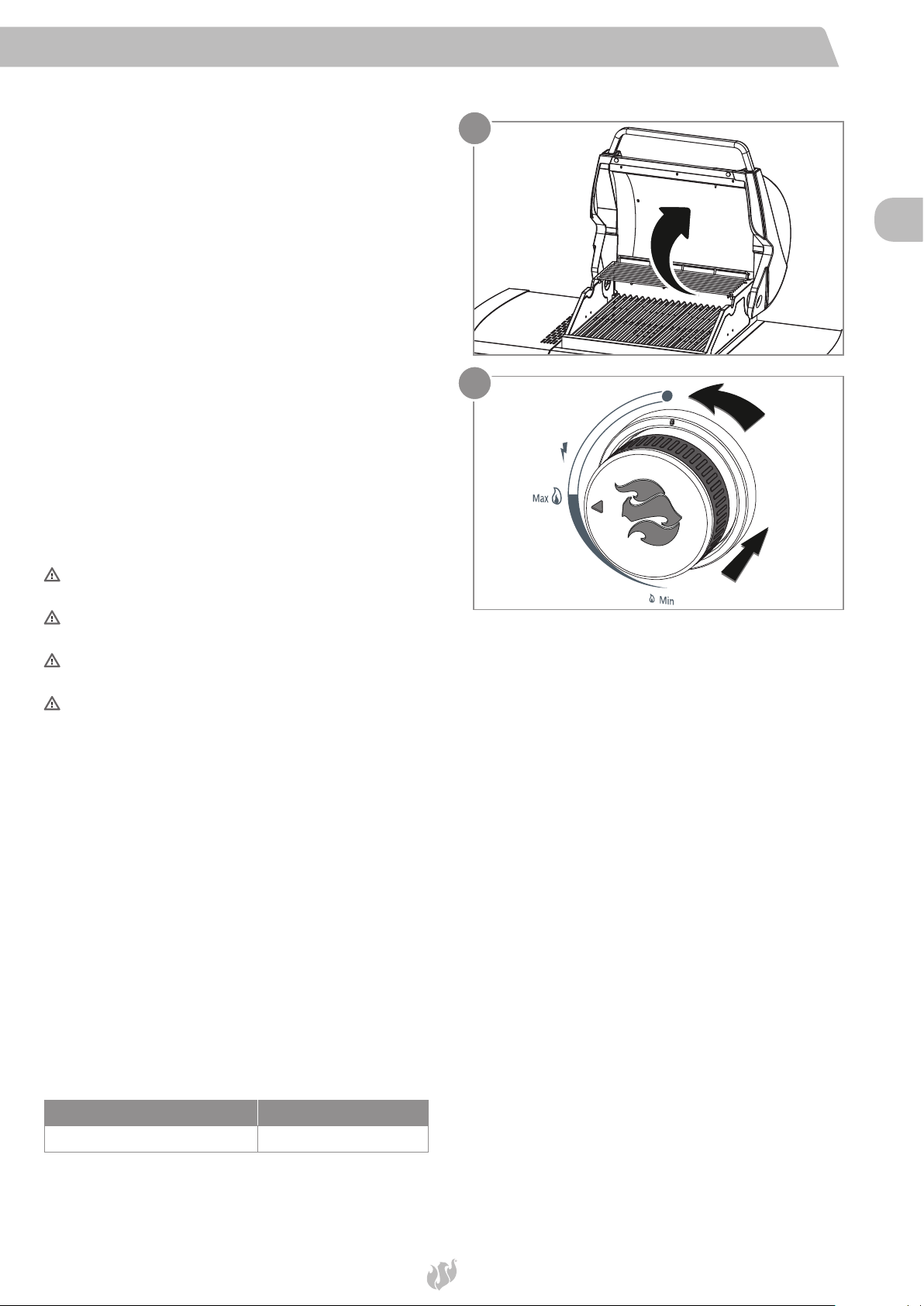

Verwendung
Funktionselemente (siehe Seite 3):
A. Reglerknopf Hauptbrenner
B. Reglerknopf Seitenbrenner
Grill in Betrieb nehmen:
1. Öffnen Sie den Deckel der Grilleinheit (1).
2. Öffnen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
3. Jeder Brenner ist mit einem eigenen Zündsystem ausgestattet und
lässt sich somit einzeln zünden.
Drücke Sie den Reglerknopf, halten Sie diesen
gedrückt und drehen Sie den Reglerknopf gegen den
Uhrzeigersinn auf die Position MAX. (2) Ein lautes Klack-
Geräusch ist zu hören, dies ist die Piezo-Zündung.
4. Kontrollieren Sie, ob der Brenner gezündet wurde.
Schauen Sie dafür vorsichtig durch das Grillrost,
ob Flammen aus dem Brenner schlagen.
5. Sollte der Brenner nicht gezündet haben, drücken
Sie den Reglerknopf und drehen diesen wieder in
die 0-Position. Warten Sie 5 Minuten, damit sich
das Gas im Brennraum verflüchtigen kann.
6. Hat der Brenner gezündet, wiederholen Sie die oben
genannten Schritte für die restlichen Brenner.
WARNUNG! Öffnen Sie den Deckel während des Zündvorgangs.
WARNUNG! Beugen Sie sich während des Zünden der Brenner
nicht über die Grillfläche.
WARNUNG! Jeder Brenner kann einzeln gezündet werden.
WARNUNG! Sollte der Brenner nicht gezündet haben, drücken Sie
den Reglerknopf und drehen diesen wieder in die 0-Position. Warten
Sie 5 Minuten, damit sich das Gas im Brennraum verflüchtigen kann.
Wiederholen Sie anschließend den Zündvorgang.
Grill außer Betrieb nehmen:
1. Schließen Sie die Gaszufuhr an der Gasflasche
(siehe Betriebsanleitung).
2. Drücken Sie den Reglerknopf und drehen Sie diesen im
Uhrzeigersinn auf die 0-Position.
FRYTON 4.1 cooK5
DE

Placement of the gas cylinder during use
The gas cylinder must not be stored in the base cabinet during
use. Position the gas cylinder next to the barbecue. Note that the
gas cylinder must not exceed the maximum height of 700 mm.
LANDMANN
6
EN

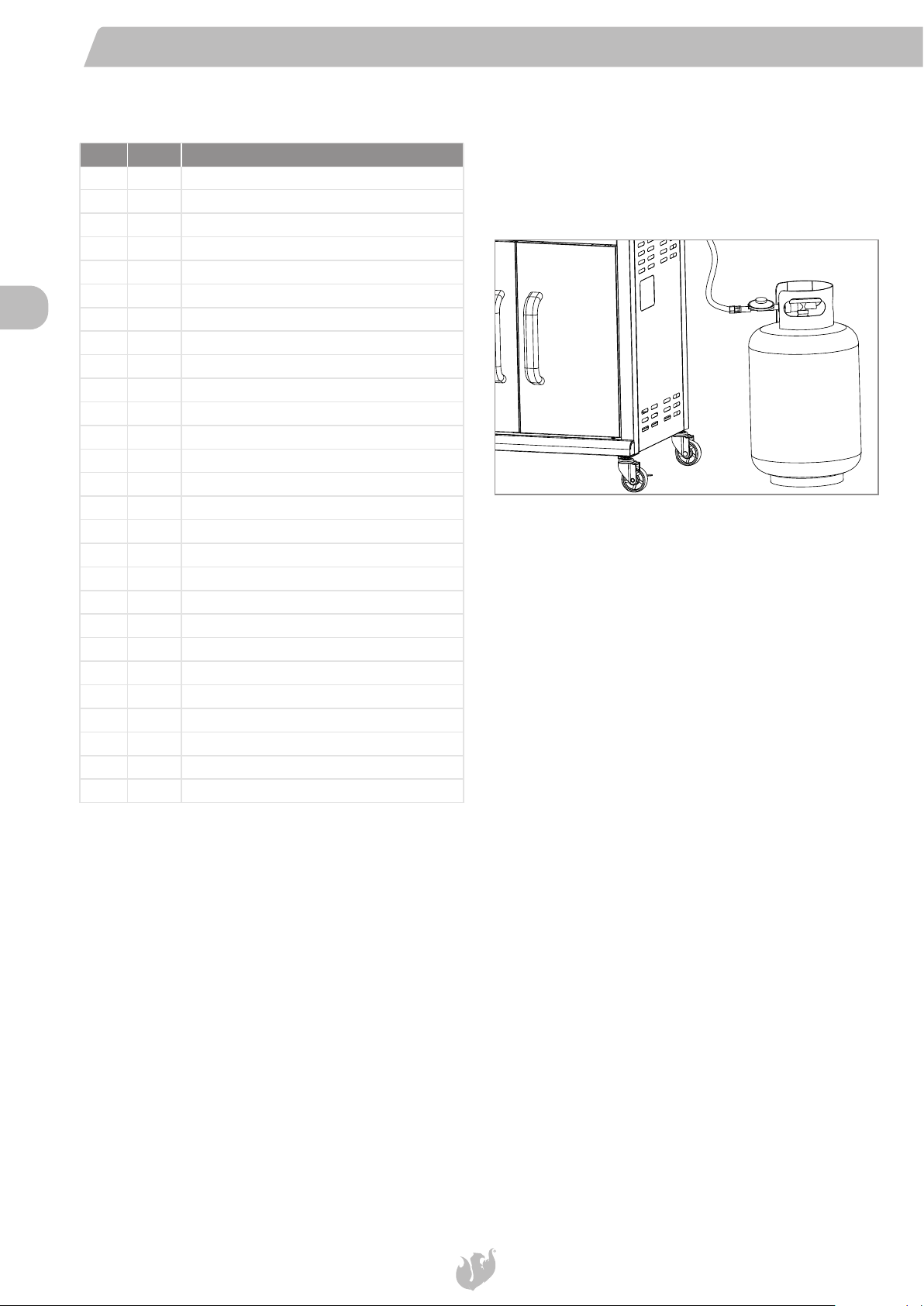

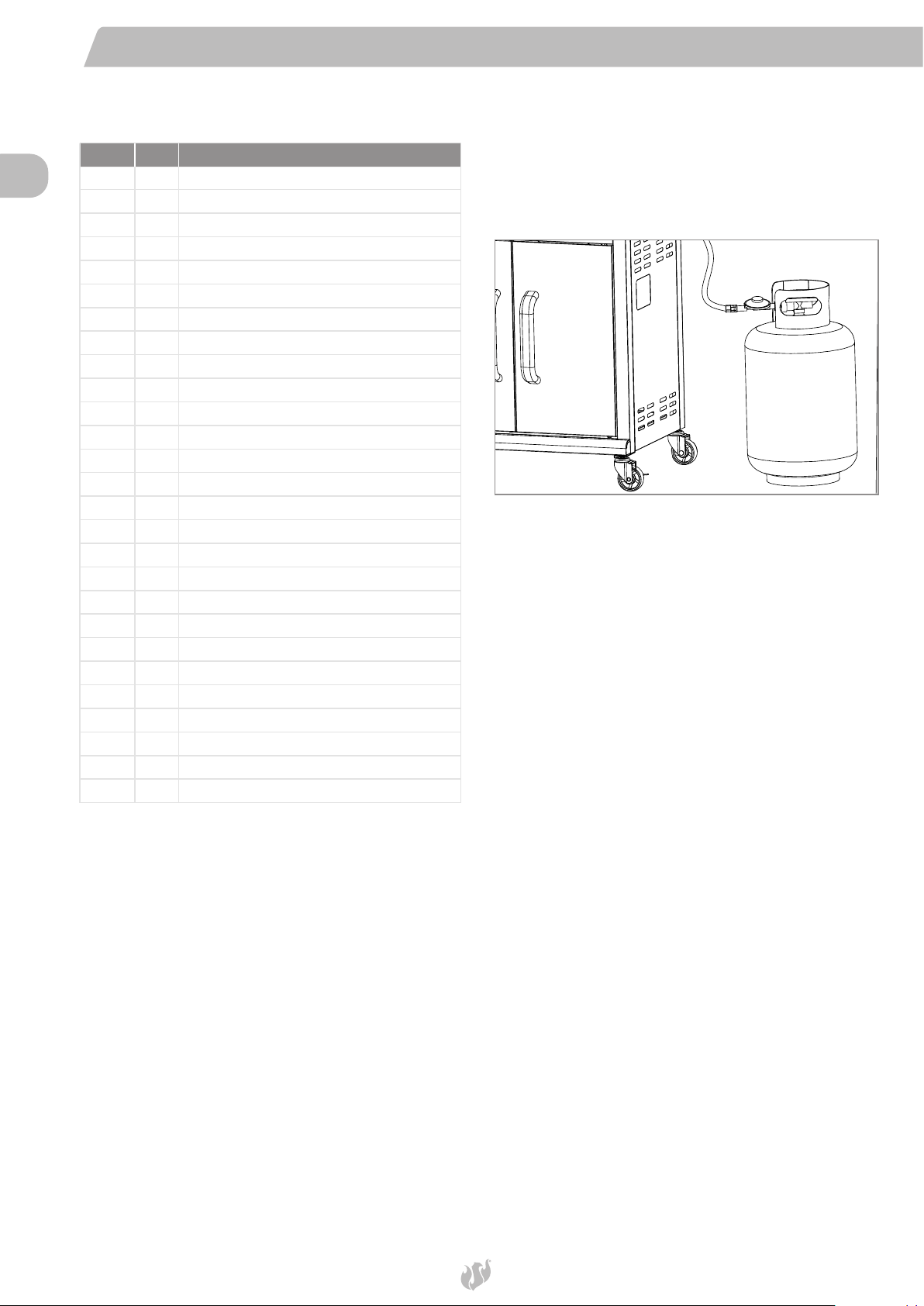

Part list
Item Qty. Part name
1 1 Burner unit (pre-mounted)
2 1 Warming rack
3 2 Grill rack 1
3.1 1 Grill rack 2
4 4 Flame tamer
5 1 Side shelf, left
6 1 Side shelf, right
7 1 Grease tray holder
8 1 Grease tray pot
9 1 Bottom panel
10 2 Lockable caster
11 2 Caster
12 1 Support, front right
13 1 Side panel, left
14 1 Side panel, right
15 1 Back panel
16 1 Cross bar
17 1 Door
18 1 Support, front left
19 1 Grease tray
20 1 Side burner rack
21 1 Side noozle bracket
22 1 Panel
23 1 Bottom panel, hot air frying machine
24 1 Hot air frying machine
25 1 Fixing Bracket
1 Screw set with assembly material
EC – Declaration of Conformity
We, LANDMANN Germany GmbH, hereby declare that the gas
appliance described here complies with EU regulation 2016/426.
Conformity has been verified by a type examination according to EN
498:2012 and EN 484:2019.
The type examination was carried out by the notified body Intertek.
CE Product identification number: 2575DN32107
UKCA Product identification number: 0359DN00083
Please contact our service department for further information.

Notes on the side burner:
Exclusively use cookware on the side burner that has
been approved for use on gas cooking appliances.
To ensure the stability of the cookware, the diameter must not be
less than stated:
min. diameter max. diameter
Ø 12 cm Ø 25 cm
2
1

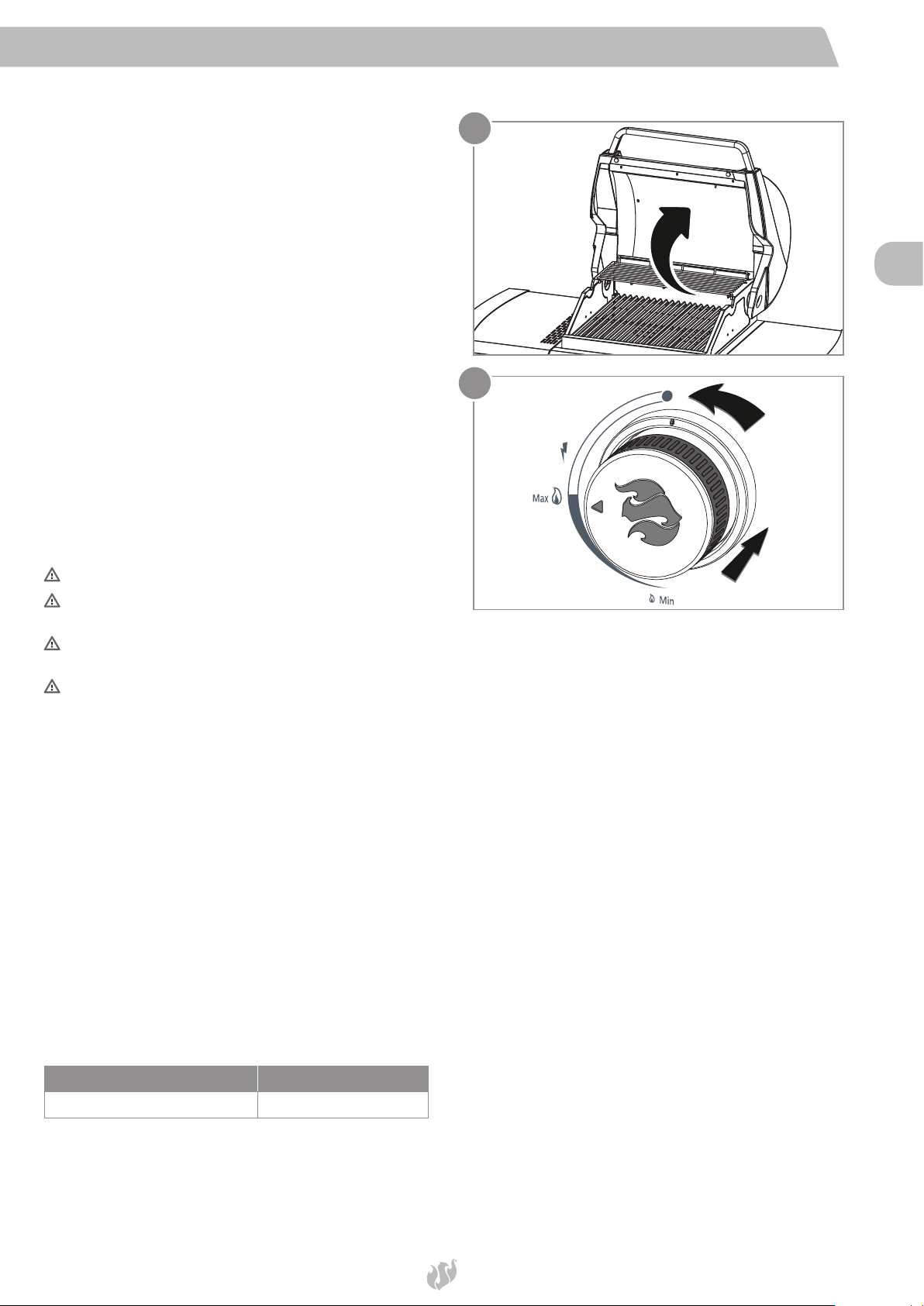

Utilisation
Functional elements (see page 3):
A. Main burner control knob
B. Side burner control knob
Starting up the barbecue:
1. Open the lid on the grill unit (1).
2. Open the gas supply on the gas cylinder (see operating manual)..
3. Each burner has its own ignition system and
they can therefore be ignited individually.
Press the control knob, hold it down, and turn it
anti-clockwise to the MAX position. (2) A loud
click can be heard; this is the piezo ignition.
4. Check whether the burner has been ignited. Carefully look
through the cooking grill to see if flames come out of the burner.
5. If the burner has not ignited, press the control knob and
turn it back to the 0 position. Wait for 5 minutes to allow
the gas in the combustion chamber to dissipate.
6. If the burner has ignited, repeat the above
steps for the remaining burners.
WARNING! Open the cover during the ignition process.
WARNING! Do not bend over the cooking area when igniting the
burners.
WARNING! Each burner can be ignited individually.
WARNING! If the burner has not ignited, press the control knob
and turn it back to the 0 position. Wait for 5 minutes to allow the
gas in the combustion chamber to dissipate. Then repeat the ignition
process.
Switching off the barbecue:
1. Close the gas supply on the gas cylinder (see operating manual).
2. Press the control knob and turn it clockwise to the 0 position.
FRYTON 4.1 cooK7
EN

Placement de la bouteille de gaz pendant
l'utilisation
La bouteille de gaz ne doit pas être entreposée dans le meuble
inférieur pendant l'utilisation. Placer la bouteille de gaz à
côté du barbecue. Tenir compte du fait que la bouteille de gaz
ne doit pas dépasser la hauteur maximale de 700mm.
LANDMANN
8
FR

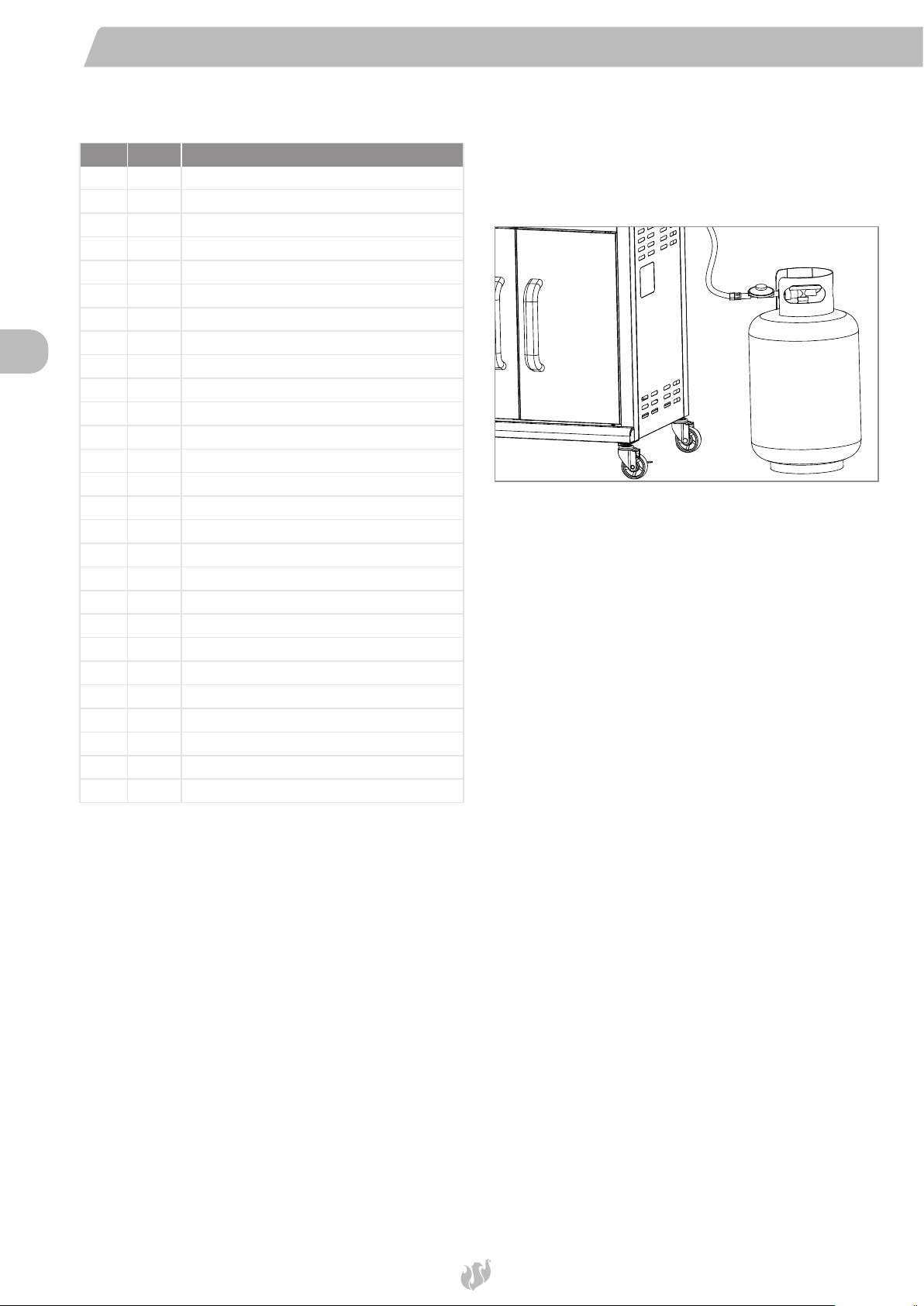

Nomenclature
Pos. Nbre. Désignation
1 1 Module de brûleur (prémonté)
2 1 Grille de maintien au chaud
3 2 Grille de cuisson 1
3.1 1 Grille de cuisson 2
4 4 Couvercle du brûleur
5 1 Tablette latérale, gauche
6 1 Brûleur latéral
7 1 Support pour récipient récupérateur de graisse
8 1 Récipient récupérateur de graisse
9 1 Plaque de sol
10 2 Roulette, blocable
11 2 Galet de roulement
12 1 Montant, avant droit
13 1 Paroi latérale, gauche
14 1 Paroi latérale, droite
15 1 Paroi arrière
16 1 Barre transversale
17 1 Porte de placard inférieur
18 1 Montant, avant gauche
19 1 Tôle de récupération de la graisse
20 1 Grille du brûleur latéral
21 1 Support du tuyau
22 1 Garniture
23 1 Plaque de sol, friteuse à chaleur tournante
24 1 Friteuse à chaleur tournante
25 1 Cornières de fixation
1 Jeu de vis avec matériel de montage
Déclaration de conformité CE
Nous, la société LANDMANN Germany GmbH, déclarons par la
présente que l'appareil au gaz décrit ici est conforme au règlement
(UE) 2016/426.
La conformité a été prouvée par un examen de type conformément
aux normes EN 498:2012 et EN 484:2019.
L'examen de type a été effectué par l'organisme notifié Intertek
(2575).
Numéro d'identification du produit: 2575DN32107
Pour de plus amples informations, s'adresser à notre département
service.

Remarque concernant le brûleur latéral:
Sur le brûleur latéral, utiliser uniquement des ustensiles
de cuisine adaptés aux espaces de cuisson au gaz.
Pour garantir la sûreté des ustensiles de cuisson, le
diamètre ne doit pas être inférieur à celui indiqué:
Diamètre minimal Diamètre maximal
Ø 12 cm Ø 25 cm
2
1
Utilisation
Éléments fonctionnels (voir page 3):
A. Bouton de régulateur du brûleur principal
B. Bouton de régulateur du brûleur latéral
Mettre le barbecue en service:
1. Ouvrir le couvercle de l'unité du barbecue (1).
2. Ouvrir l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
3. Chaque brûleur est équipé d'un système d'allumage
et peut ainsi être allumé individuellement.
Appuyer sur le bouton du régulateur, le maintenir enfoncé et le
tourner dans le sens anti-horaire sur la position MAX. (2). Un bruit
de claquement fort se fait entendre, il s'agit de l'allumage piézo.
4. Contrôler si le brûleur a été allumé. Regarder avec
précaution par la grille si des flammes sortent du brûleur.
5. Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en
position 0. Attendre 5 minutes afin que le gaz puisse
se volatiliser dans la chambre de combustion.
6. Si le brûleur s'est allumé, réitérer les étapes
susmentionnées pour les brûleurs restants.
AVERTISSEMENT ! Ouvrir le couvercle pendant la procédure
d'allumage.
AVERTISSEMENT! Ne pas ne pencher au-dessus de la surface du
barbecue pendant l'allumage des brûleurs.
AVERTISSEMENT ! Chaque brûleur peut être allumé
individuellement.
AVERTISSEMENT! Si le brûleur ne s'est pas allumé, appuyer sur le
bouton du régulateur et le tourner de nouveau en position 0. Attendre
5 minutes afin que le gaz puisse se volatiliser dans la chambre de
combustion. Réitérer ensuite la procédure d'allumage.
Mettre le barbecue hors service:
1. Fermer l'alimentation en gaz sur la bouteille
de gaz (voir instructions de service).
2. Appuyer sur le bouton du régulateur et le tourner dans le sens
horaire sur la position 0.
FRYTON 4.1 cooK9
FR

Posizionamento della bombola del gas
durante l'uso
Durante l'uso, la bombola di gas non deve essere
conservata nell'armadio inferiore. Posizionare la bombola
di gas accanto al barbecue. Osservare che la bombola
di gas non superi l'altezza massima di 700 mm.
LANDMANN
10
IT
Elenco dei pezzi
Pos. Quant. Descrizione
1 1 Unità bruciatore (preassemblata)
2 1 Griglia termostatica
3 2 Griglia 1
3.1 1 Griglia 2
4 4 Copertura del bruciatore
5 1 Piano di appoggio laterale, sinistra
6 1 Bruciatore laterale
7 1 Supporto per vaschetta raccogligrassi
8 1 Vaschetta raccogligrassi
9 1 Piastra di base
10 2 Rotella, bloccabile
11 2 Rotella
12 1 Gamba, anteriore destra
13 1 Parete laterale, sinistra
14 1 Parete laterale, destra
15 1 Parete posteriore
16 1 Traversa
17 1 Sportello per armadio inferiore
18 1 Gamba, anteriore sinistra
19 1 Bacinella recupero olio
20 1 Griglia per il bruciatore laterale
21 1 Supporto del tubo flessibile
22 1 Maniglia
23 1 Piastra di base, friggitrice ad aria calda
24 1 Friggitrice ad aria calda
25 1 Angolo di supporto
1 Insieme di viti con materiale di montaggio
Dichiarazione di conformità CE
Con la presente, noi, la ditta LANDMANN Germany GmbH, dichiariamo
che l'apparecchio qui descritto corrisponde alla normativa (CE)
2016/426.
La conformità è stata dimostrata attraverso una prova di omologazione
secondo le normative EN 498:2012 e EN 484:2019.
La prova di omologazione è stata eseguita dall'ente notificata
Intertek (2575).
Codice di identificazione prodotto: 2575DN32107
Per ulteriori informazioni prego rivolgetevi al nostro reparto assistenza.
