Laney Audiohub Venue AH2500D User manual

ALL-IN-ONE AUDIO SOLUTION
AH2500D

2
WELCOME
At the same time we believe we have not lost sight of the reason Laney was founded in the first place - a dedication to
building great sounding amplification for working musicians.
Laney products have a heritage which stretches back to 1967 when I first began building valve amplifiers in my parents’
garage.
Thank you very much for purchasing your new Laney product and becoming part of the worldwide Laney family. Each and
every Laney unit is designed and built with the utmost attention to care and detail, so I trust yours will give you many years
of enjoyment.
Dear Player,
Warm Regards,
Since then we have moved on from strength to strength developing an extensive range of guitar, bass, public address, multi
instrument and keyboard amplification products along with a list of Laney endorsees that includes some of the world’s
most famous and respected musicians.
Chairman and Founder.
Lyndon Laney

3
Its sleek detachable mixer section offers a wide selection
of inputs/outputs including a Bluetooth® equipped media
player. The accompanying Mic, XLR cable, a pair of speaker
leads and power cord supplied, are all housed in a neat clip
off compartment. Both enclosures include handles and
35mm pole Sockets.
This manual contains important information regarding correct and safe operation of your active system. Please read it
thoroughly in order to get the best performance and reliability from your new Laney product.
The Audiohub Venue – Clarity & Convenience.
The Laney Audiohub Venue AH2500D is designed to be an
all-in-one audio solution for a wide variety of everyday
applications – from classroom, dance studio to a business
seminar or any kind of musical performance.
The Audiohub Venue gives you all the ease and
convenience of everything you need to get the job done
with the minimum of fuss.
INTRODUCTION
SN:ABC1234567890
MODEL: AH2500D
MAXIMUM POWER CONSUMPTION - 300 WATTS

MAXIMUM POWER CONSUMPTION - 300 WATTS
FUSE
SETTING UP

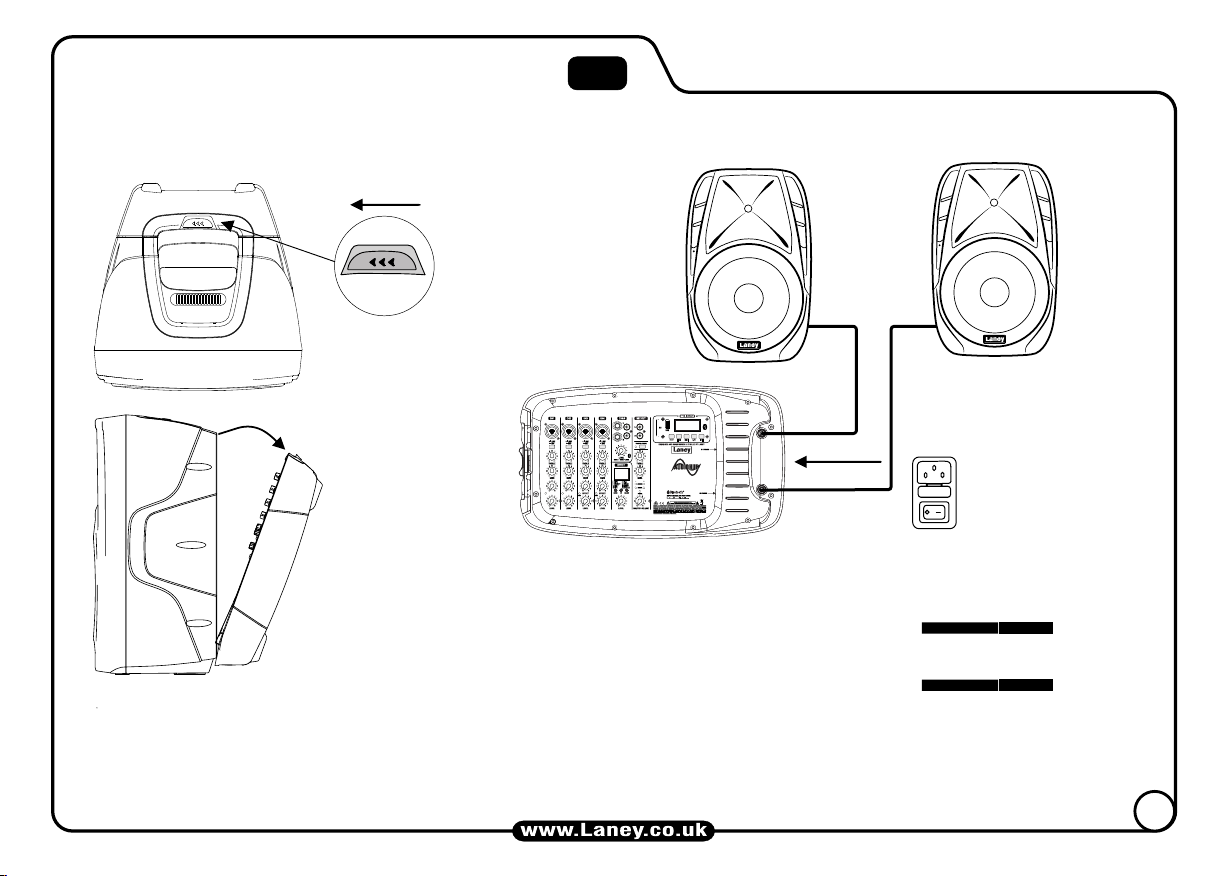

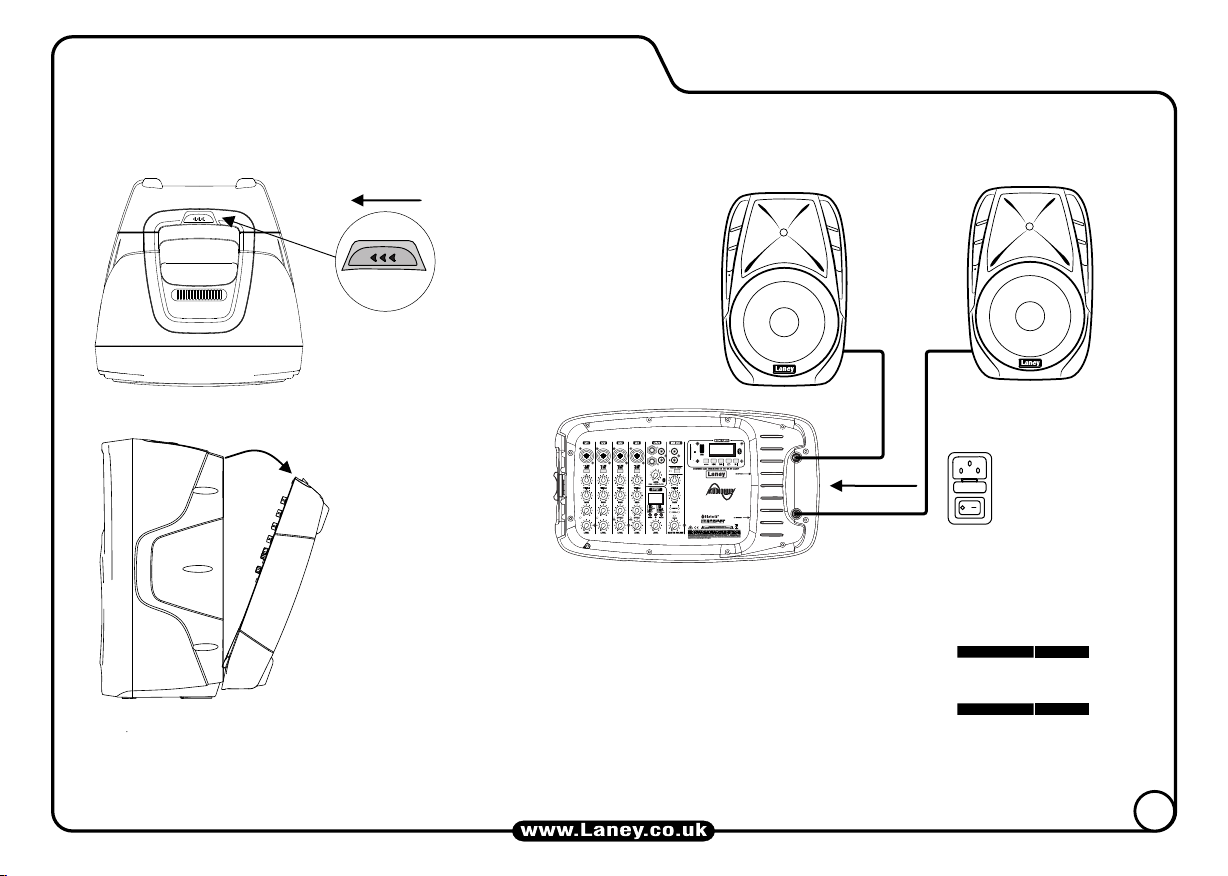

ACCESS TO THE MIXER AND ACCESSORY BOX: POWER AND SPEAKER CONNECTIONS:
the left as indicated.
Slide the catch to
unhook from the cab.
Gently tilt the mixer/accessory box then
Always switch off and disconnect the power cord when not in use.
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
220-240V~ 50/60Hz T3.15A L 250V
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
100-110V~ 50/60Hz T3.15A L 250V
Only replace the fuse with the type stated!
The mains inlet, power switch and fuse are located to the right of
the mixer.
100-110V~ 50/60Hz or 200-240V~ 50/60Hz.
PLEASE NOTE:
The accepted input voltage range is preset to:
This cannot be changed by the user.
4

5

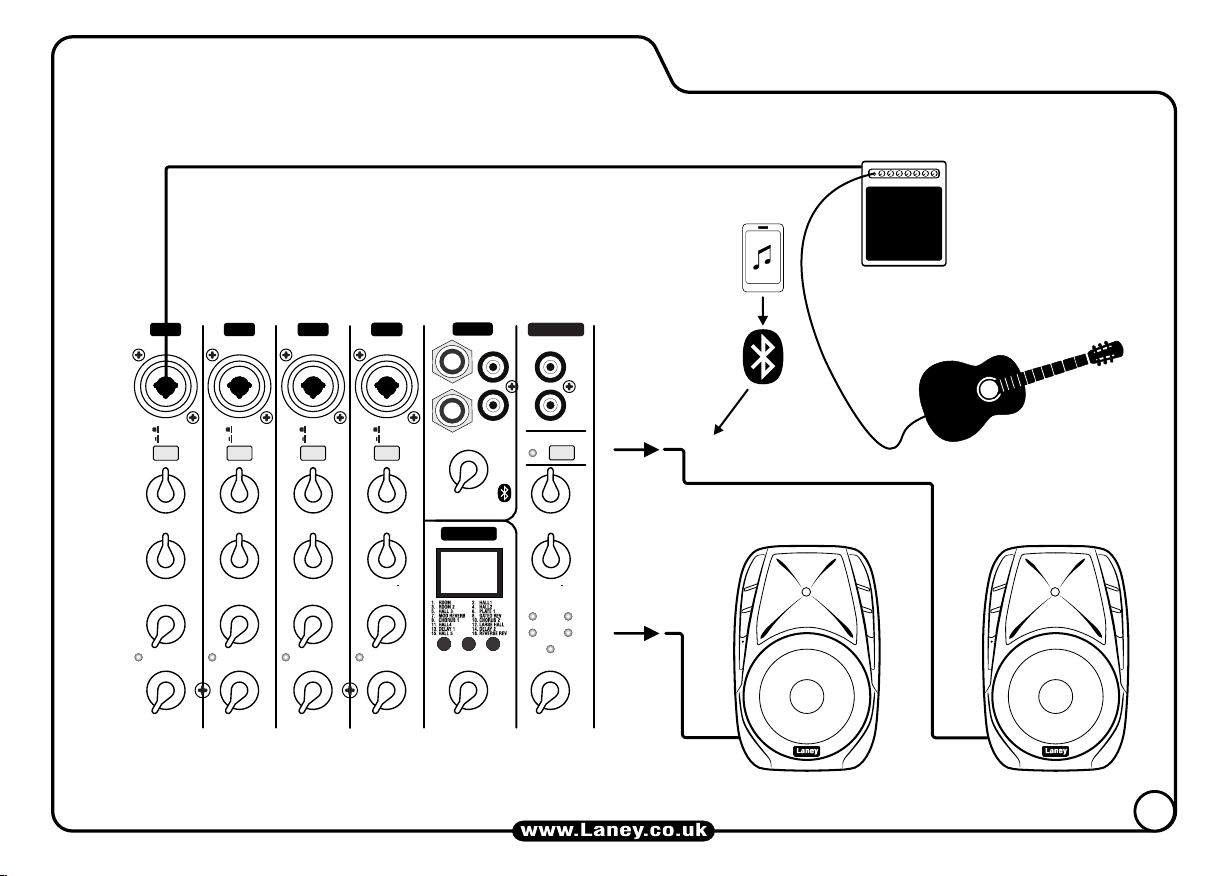

SOLO PERFORMANCE
APPLICATIONS
RH SPEAKER
LH SPEAKER
CH5/6
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
5
4
3
2
1
010
9
8
7
6
BASS BASS BASS
PHANTOM POWER
TREBLE
PEAK PEAK
TREBLE TREBLE TREBLE
LEVEL
L
R
CH1 CH2 CH3 CH4
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT EFFECT
BASS
LEVEL LEVEL LEVEL LEVEL LEVEL MASTER VOLUME
MIX OUT
-5 +5
4 4
3 3
2 2
1 1
0
BASS
TREBLE
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
DOWN UP SELECT
L R
LIMITER
SIGNAL
POWER
L
R
CH5/6 + MEDIA PLAYER
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
PEAKPEAK
EFFECTEFFECT
(D.I. Out)

6
CH1

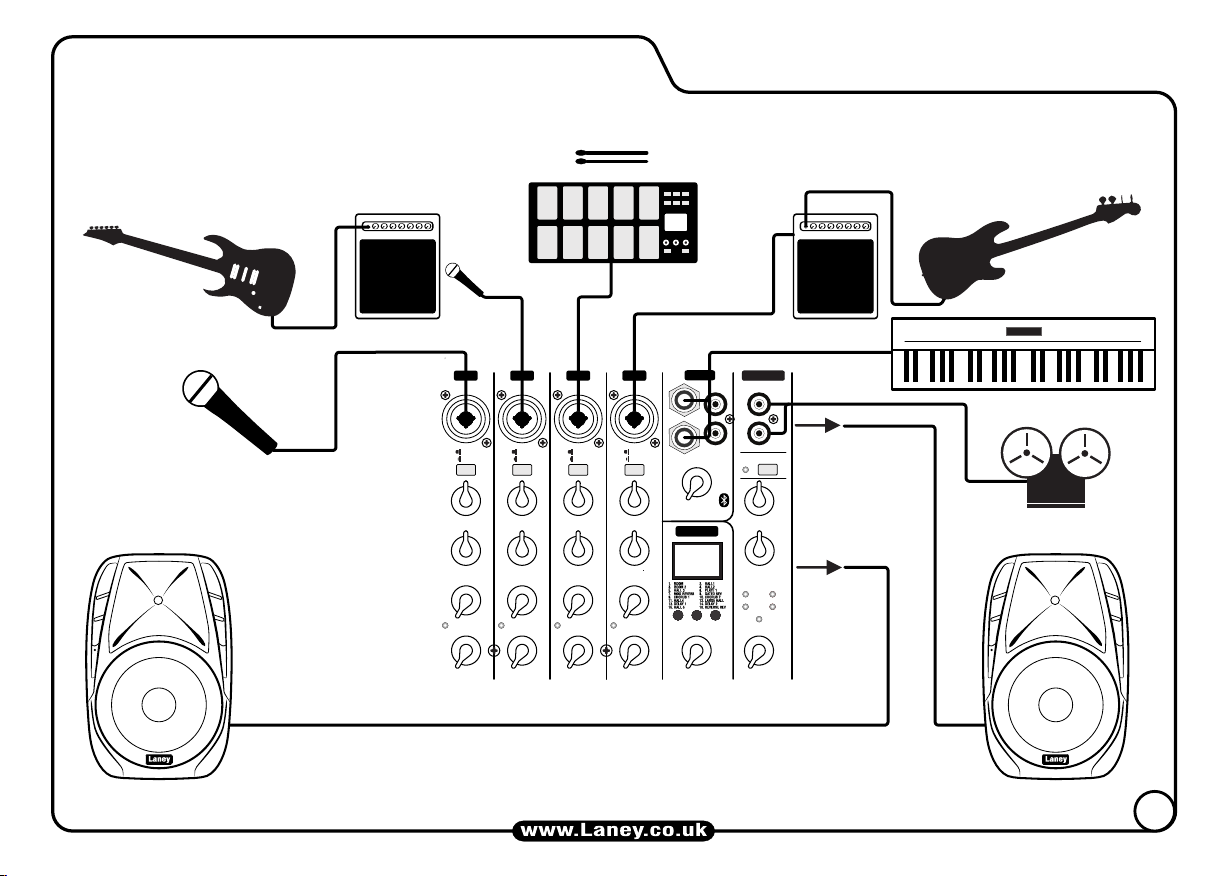

FULL BAND SETUP
RH SPEAKER
LH SPEAKER
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
5
4
3
2
1
010
9
8
7
6
BASS BASS BASS
PHANTOM POWER
TREBLE
PEAK PEAK
TREBLE TREBLE TREBLE
LEVEL
L
R
CH2 CH3 CH4
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
EFFECTEFFECTEFFECT EFFECT
BASS
LEVEL LEVEL LEVEL LEVEL LEVEL MASTER VOLUME
MIX OUT
-5 +5
4 4
3 3
2 2
1 1
0
BASS
TREBLE
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
DOWN UP SELECT
L R
LIMITER
SIGNAL
POWER
L
R
CH5/6 + MEDIA PLAYER
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
CH5/6

7

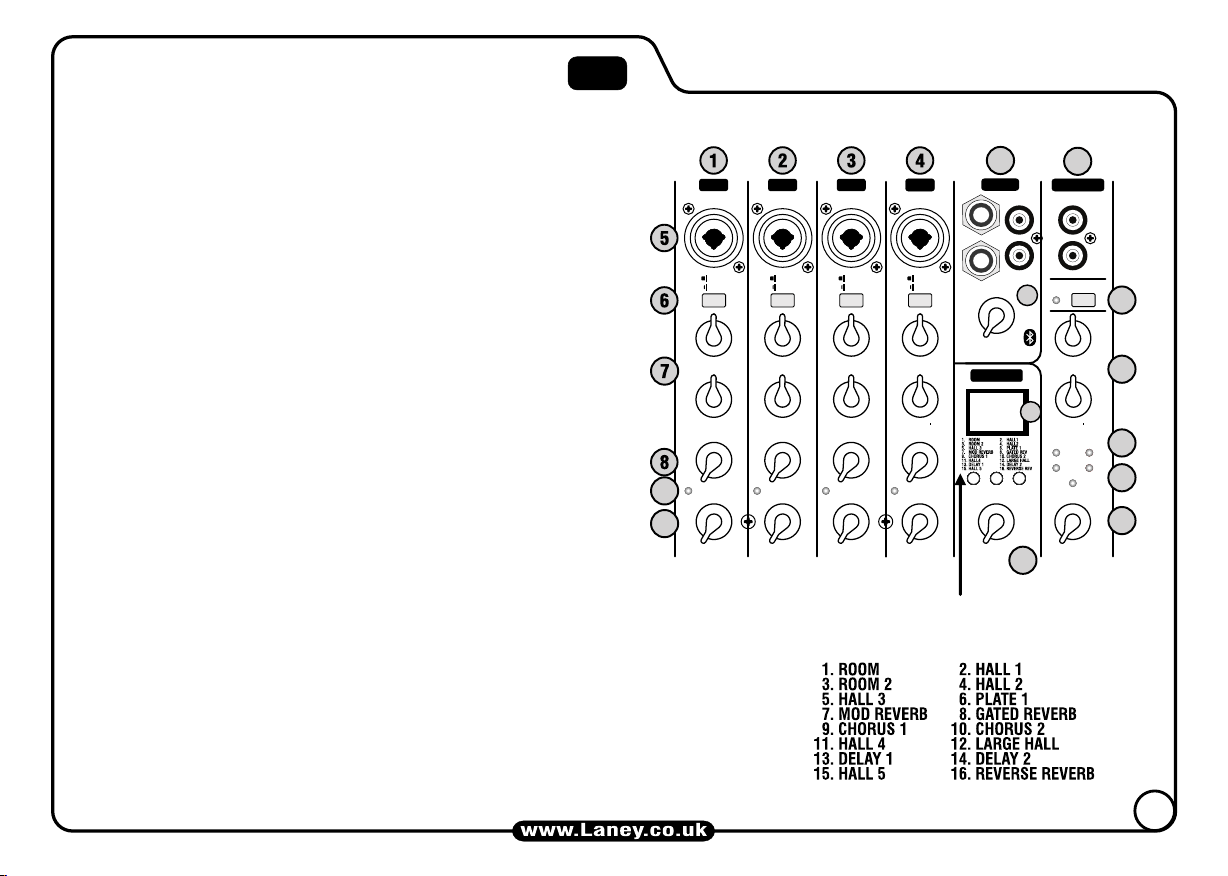

CONTROL PANEL
16. PHANTOM POWER: Turns on Phantom Power to all Mic channels should it be needed. Please note that
the Phantom will only be applied to the XLR of the Combi inputs. Phantom power should only be used with
condenser mic’s.
20. MASTER VOLUME: Controls the overall level of your AH2500D Audiohub system.
8. FX SEND: This control determines how much (if any) of each channel is sent
through the onboard echo FX processor - also see (13).
14. Master FX level: This control allows for quick overall adjustment of the FX level
without having to individually adjust the Input FX sent control (8).
17. MASTER EQ: 2 band active EQ for adjusting the signal. Setting both controls to 0 is a good starting point.
6. MIC/LINE SELECTION: Provides the correct internal gain structure for your
connected device. The switch is ‘IN’ for Mic level devices and ‘OUT’ for line level devices.
13. FX PROCESSOR: Containing 16 high quality effects, this processor adds the
professional touch to your signal chain. The required effect is chosen using the DOWN/UP
buttons and confirmed using the SELECT button.
1-4: MONO INPUT CHANNELS.
19. POWER LED: This will illuminate when the unit is powered up.
12. LEVEL: Control the level of signal from channel 5/6 and a Bluetooth device if
connected.
11. CH 5/6: A multi input line level Stereo channel. Choose from 2x 6.35mm jack, or
left/right RCA inputs. Any combination, or all can be used together.
9. PEAK: Adjust the level controls and signal level from your source(s) so the LED
illuminates only briefly on peaks in the music. Using the system with this LED on all or
most of the time will result in poor sound quality.
7. EQ: 2 band active EQ for tonal correction of the signal. Setting both controls to 0 is a
good starting point.
15. MIX OUT: A convenient way of connecting your AH2500D to another device such
as an additional amp/speaker setup or recording device.
5. COMBI INPUT: For use with both low level/low impedance devices eg. - mic (200-
600ohms), electro-acoustic guitar or line level devices. This input will accept a balanced/
unbalanced signal via XLR, or 6.35mm jack plug.
10. LEVEL: Controls the channel level to the master volume - also see (20).
18. LIMITER LED: This will illuminate when the Limiter is active. The Limiter will protect the output stage
from potential overload.
14
11
12
CH5/6
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
5
4
3
2
1
010
9
8
7
6
BASS BASS BASS
PHANTOM POWER
TREBLE
PEAK PEAK
TREBLE TREBLE TREBLE
LEVEL
L
R
CH1 CH2 CH3 CH4
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
PEAKPEAK
EFFECTEFFECT EFFECT
BASS
LEVEL LEVEL LEVEL LEVEL LEVEL MASTER VOLUME
MIX OUT
-5 +5
4 4
3 3
2 2
1 1
0
BASS
TREBLE
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
DOWN UP SELECT
L R
LIMITER
SIGNAL
POWER
L
R
CH5/6 + MEDIA PLAYER
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
15
16
17
18
19
20
13
10
9
04

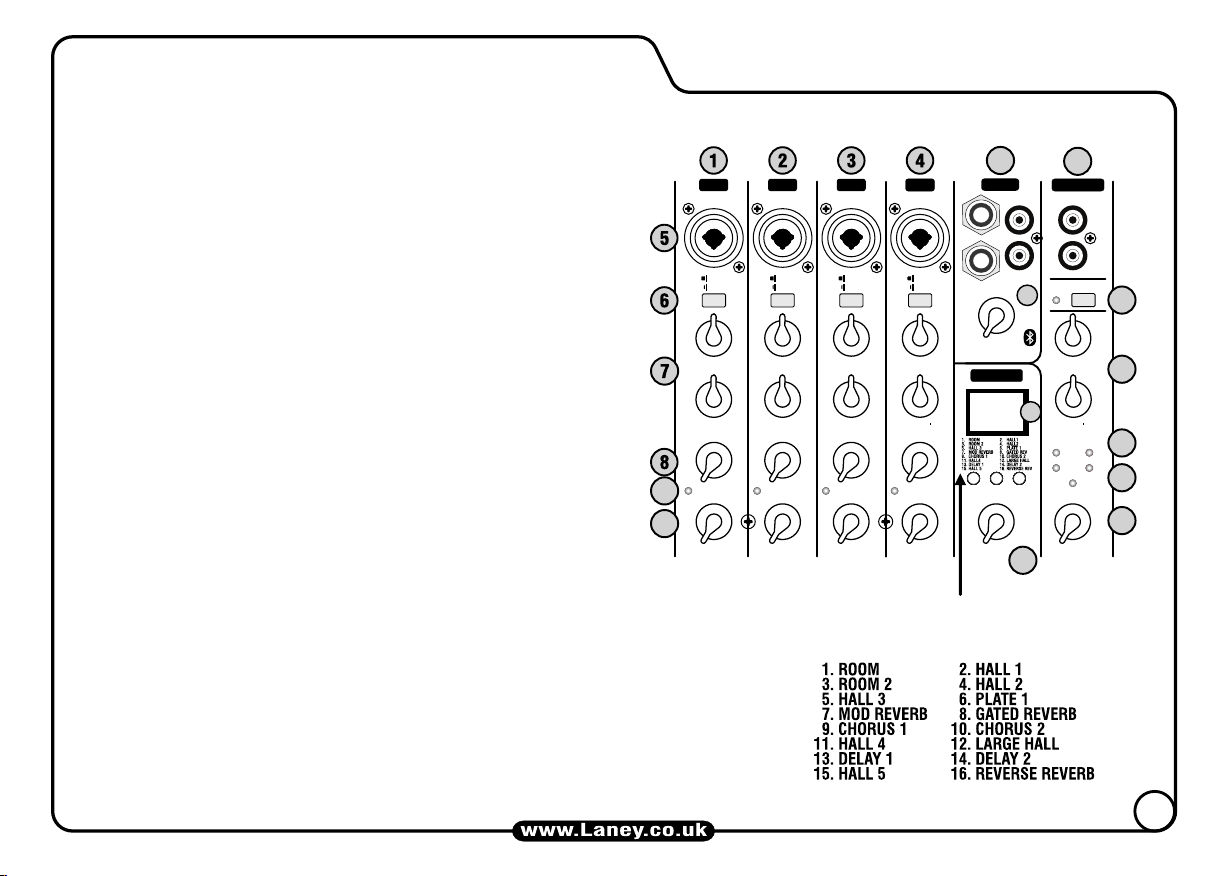

AVAILABLE ONBOARD EFFECTS:

678
5
4
123
8
3. DISPLAY SCREEN
b. On your Bluetooth capable device, make sure Bluetooth is enabled. Scan down the list of available devices - search for: ‘Laney Audiohub’ and select.
The USB socket is for the playback of recorded tracks only, not for charging a USB device.
The media player is automatically powered up when the amplifier is switched on.

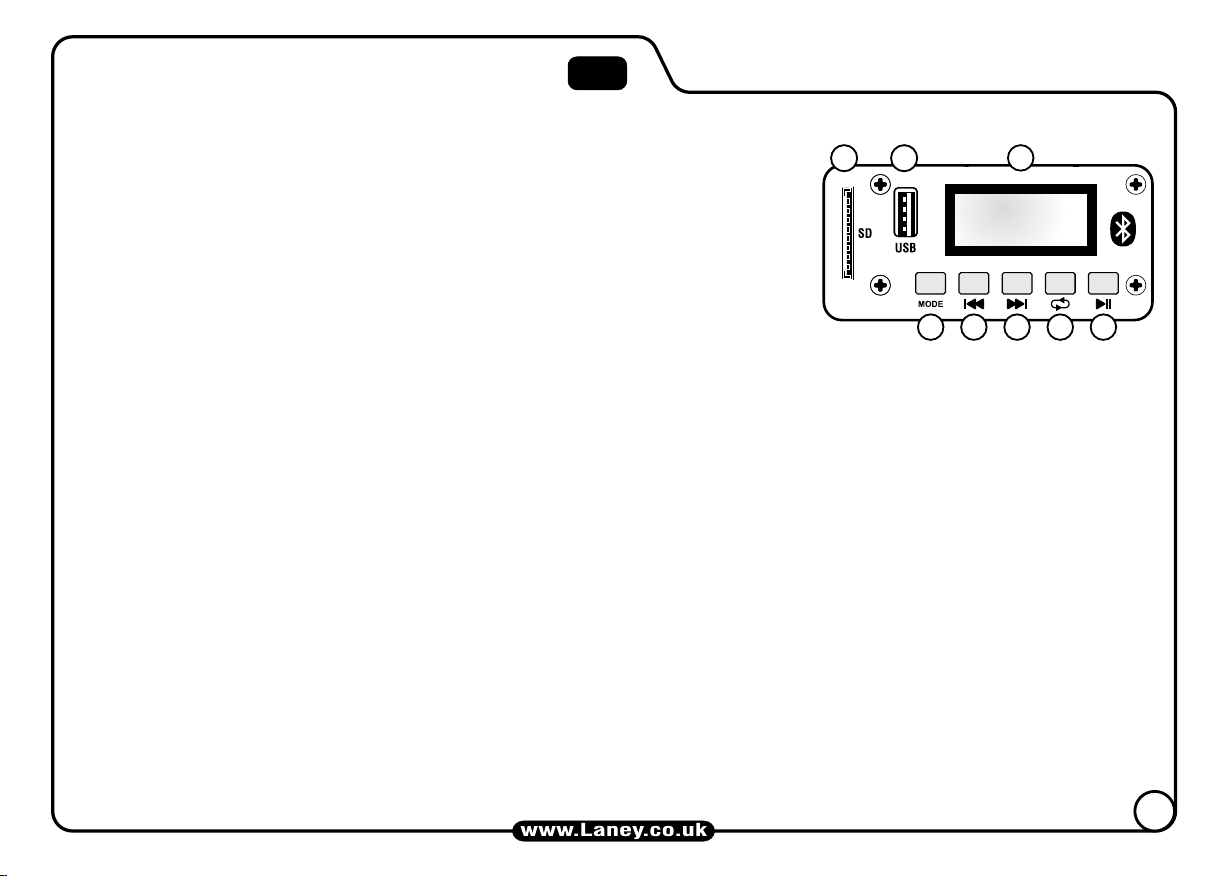

Use the onboard player for playing MP3 encoded audio tracks from Micro SD card/USB Stick or Bluetooth device.
2. MEMORY STICK SLOT: Connect your USB thumb-drive here.
4. MODE: Use this to toggle the Media input source between SD/USB and Bluetooth.
Micro SD card, USB Stick - auto detected upon insertion - if a Micro SD Card is inserted while a USB thumb drive is already connected, the Micro SC will become the ‘live’
audio source.
The Media Player will play the music tracks on a USB Stick/Micro SD Card in alphabetical /
numerical order.
ALL - Plays all the tracks on the root of the device in date order, then the sub folders.
ONE - Plays one track repeatedly (cycle to the required track to play using NEXT button (8).
FOD - Plays all track in the current active folder.
6. NEXT: Press to skip to the next track.
(Automatically detected on insertion, or if removed & reinserted uses smart technology to resume play from the
previous point).
1. SD CARD SLOT: Insert your Micro SD card here.
(Automatically detected on insertion, or if removed & reinserted uses smart technology to resume play from the
previous point).
NOTE:
5. PREVIOUS: Press to skip to the preceding track.
7. LOOP: Use this to enable/disable the looped playback modes. When using this button with an SD card or USB thumb drive, there are 3 options:
8. PLAY/PAUSE: Use this control to play or pause your music.
CONNECT TO AN EXTERNAL BLUETOOTH DEVICE:
a. Select Bluetooth via the MODE button (4).
No password required.
c. Your Audiohub is now connected to your Bluetooth device which can be controlled using the PLAY/PAUSE, PREVIOUS, NEXT & LOOP BUTTONS.
Only one Audiohub can be paired to your Bluetooth capable device at once, so remember to de-select if you plan to use a different Audiohub device next time.
MEDIA PLAYER

9

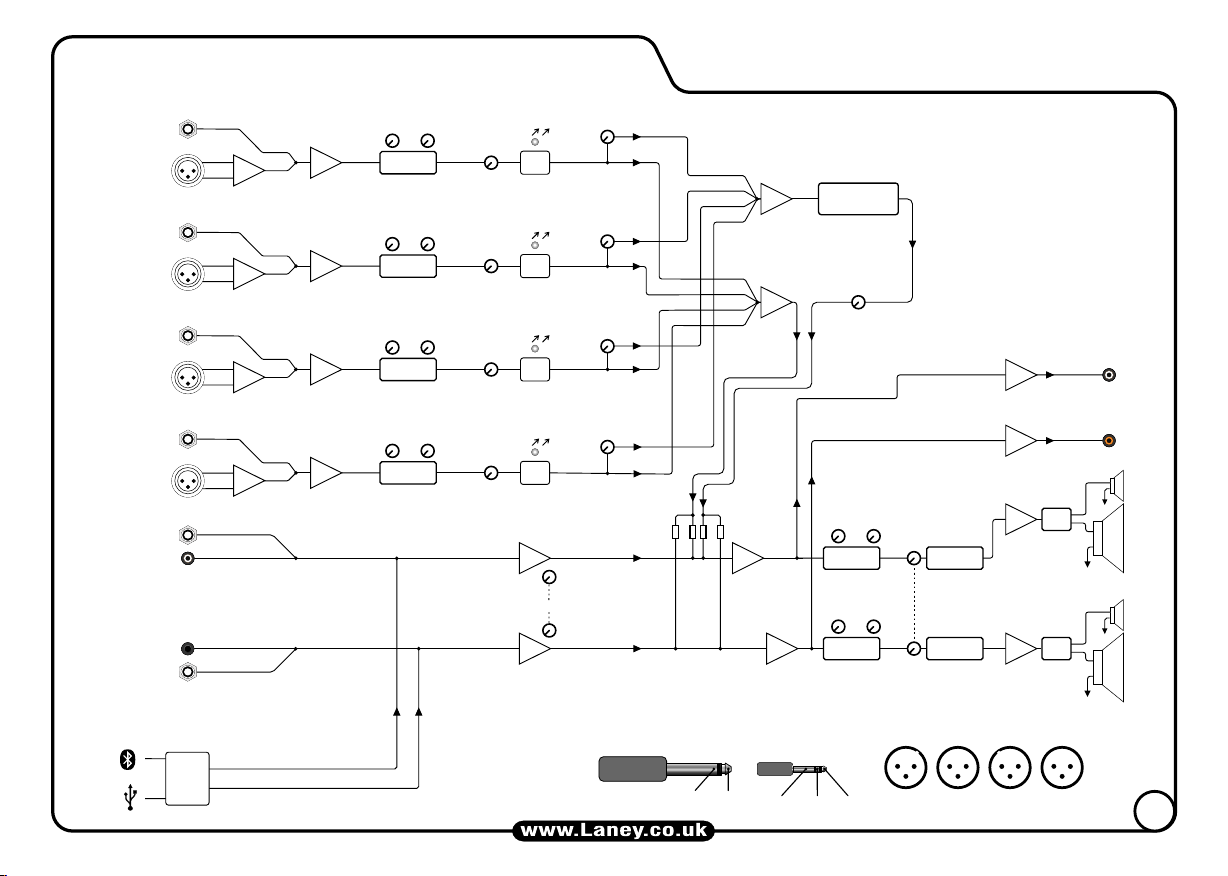

BLOCK DIAGRAM
1/O CONNECTOR WIRING:
GND
3.5MM STEREO JACK
GND
6.35MM UNBALANCED JACK
+(HOT) LEFT
RIGHT
1 GROUND
2 HOT
3 COLD
12
3
1
2
3
1
2
3
12
3
MALE
(FRONT VIEW) (REAR VIEW) (FRONT VIEW) (REAR VIEW)
MALE FEMALE FEMALE
EQ
EQ
BASS TREBLE
BASS TREBLE
WOOFER
MONITOR - L
MONITOR - R
RCA
TWEETER
TWEETER
WOOFER
X-OVER
X-OVER
LIMITER
LIMITER
MASTER
VOLUME
LEVEL POWER
AMP
POWER
AMP
LEVEL
LEVEL
LEVEL
EQ
EQ
EQ
LEVEL
CH1
CH2
CH3
CH4
CH5/6
LINE INPUT - L
RCA - L
RCA - R
BLUETOOTH
MEDIA PLAYER
SD CARD
LINE INPUT - R
LINE INPUT
MIC INPUT
LINE INPUT
MIC INPUT
LINE INPUT
MIC INPUT
LINE INPUT
MIC INPUT
PEAK
INDICATOR
PEAK
INDICATOR
PEAK
INDICATOR
PEAK
INDICATOR
PEAK
INDICATOR
EQ
BASS TREBLE
BASS TREBLE
BASS TREBLE
BASS TREBLE
FX
LEVEL
FX
LEVEL
FX
LEVEL
MASTER FX
LEVEL
DSP MODULE
FX
LEVEL

10
(Stand not included)
35mm pole cup
Thumb screw

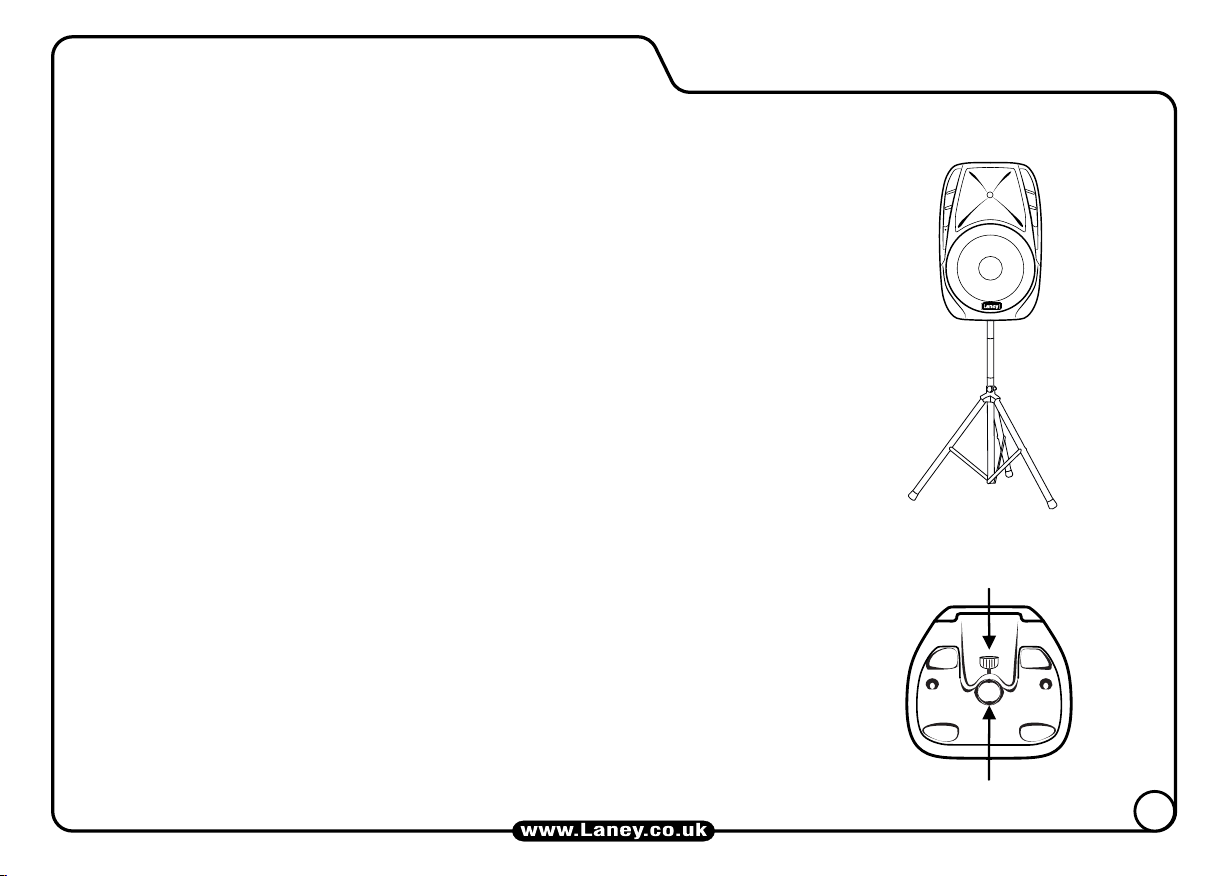

MOUNTING
All cabinets should be balanced and steady.
Keep lights away from speakers; heat can cause fires/speaker damage.
Make sure the legs have a good splay on tripods, but do not obstruct doorways or other access-ways.
If a pole mount is used, make sure that the thumb screw on the cabinet is tight.
Don't over-extend poles/tripods; ensure at least 4 x the pole diameter is still inside the outer pole.
Don't run cables across access-ways; if you have to, run them above doors or use approved cable covers.
Be aware of total power usage. Overloading a mains socket is potentially dangerous, and likely to cause a
power out during use.
Keep lighting cables away from ALL sound cables including mains, use separate circuit for lights if possible.
Keep power and signal cables apart.

11
SPECIFICATIONS AND FEATURES
In the interest of continued development, Laney reserves the right to amend product specification without prior notification.
Power Rating : 2x 500W
Amplifier Type : Class D
Power Supply : SMPS (100-120 or 220-240 fixed)
Power Consumption : 300W (Maximum)
Features
Inputs : 4x balanced Combi XLR/Jack with mic/line switch, 2x 6.3mm single ended jack inputs, 2x RCA inputs,
Media player with Bluetooth 5.0, USB and SD card
Outputs : RCA mix out. 2x 6.3mm Jack speaker outputs
Controls : CH1-4 gain, 2 band eq, effect send, mic/line switch, CH5-6 gain, Master 16 digital effect section with level,
Master 2 band eq, master volume, Phantom power.
Speaker
HF Driver : 1" Compression Driver
LF Driver : 10" Woofer
Coverage : 90°H X 40°V
Enclosure
Cabinet : Robust polypropylene cabinet with carry handle
Finish : Black
Grille : Powdercoated steel
Other : 35mm Distance Pole
Unit dimensions (HWD) : 49 x 31.5 x 31.5 CM
19.3" x 12.4" x 12.4"
Unit weight : 18.7Kg, 41.2 lbs
Carton dimensions (HWD) : 55.5 x 63.5 x 36.5 CM
21.9" x 25" x 14.4" , 0.129 M3
Packed weight : 19.7Kg, 43.4 lbs

TRANSLATIONS

MAXIMUM POWER CONSUMPTION - 300 WATTS
FUSE
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
220-240V~ 50/60Hz T3.15A L 250V
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
100-110V~ 50/60Hz T3.15A L 250V
ACCÈS A LA TABLE DE MIXAGE
ET A LA BOITE D'ACCESSOIRES:
Glissez le loquet vers
la gauche comme indiqué.
BRANCHEMENTS DE L'ALIMENTATION ET DES ENCEINTES:
Veuillez toujours arrêter l'appareil et débrancher le câble d'alimentation lorsque vous ne l'utilisez pas.
La prise d'alimentation, l'interrupteur général et le fusible sont situés à droite de la table de mixage.
NOTE:
La gamme de la tension d'entrée est pré-réglée sur:
Ce réglage ne peut pas être modifié par l'utilisateur.
Ne remplacez le fusible que par le modèle spécifié!
100-110V~ 50/60Hz or 200-240V~ 50/60Hz.
FR
13

19. VOYANT POWER: Ce voyant s'allume lorsque l'appareil est en marche.
6. SÉLECTEUR MIC/LINE: Permet d'adapter le gain interne à votre source. Le
sélecteur est enfoncé pour un niveau MIC et sorti pour un niveau LINE.
8. BOUTON EFFECT: Ce contrôle détermine le volume de chaque canal envoyé
vers le processeur d'effets intégré. Voir aussi (13).
13. PROCESSEUR D'EFFETS: Ce processeur de qualité à 16 effets ajoute une
touche professionnelle à votre signal. L'effet recherché est sélectionné à l'aide des
boutons UP/DOWN et confirmé avec le bouton SELECT.
18. VOYANT LIMITER: Ce voyant s'allume lorsque le limiteur est actif. Le limiteur protège l'étage de sortie
d'une surcharge éventuelle.
14. BOUTON EFFECT LEVEL: Ce contrôle permet un réglage rapide du niveau
général des effets sans ajuster individuellement chaque réglage EFFECT de chaque canal
(8).
10. LEVEL: Contrôle le niveau du canal. Voir aussi (20).
12. LEVEL: Contrôle le niveau des canaux 5/6 et de l'appareil BlueTooth s'il est
connecté.
7. ÉGALISATION: Réglage de tonalité actif à 2 bandes pour corriger le signal.
Positionnez les boutons sur 0 comme point de départ.
L'alimentation fantôme ne doit être utilisée qu'avec des micros à condensateur.
20. MASTER VOLUME: Contrôle le volume général de votre système AH-2500D.
9. VOYANT PEAK: Ajustez le contrôle de niveau et le niveau du signal de votre
source pour que ce voyant ne s'allume que brièvement lors des pics de volume. Si ce
voyant est souvent ou tout le temps allumé, le son sera de piètre qualité.
11. ENTRÉE CH 5/6: Entrée stéréo polyvalente de niveau ligne. Vous pouvez utilisez
les 2 entrées Jack 6,35mm, les 2 entrées gauche/droite RCA, ou n'importe quelle
combinaison des quatre.
15. MIX OUT: Permet d'envoyer le signal mélangé de votre AH-2500D vers un
ampli supplémentaire ou un enregistreur.
16. PHANTOM POWER: Ce bouton permet d'appliquer, si besoin, une alimentation fantôme à toutes les
entrées MIC. Veuillez noter que seule la partie XLR des prises combinées sera alimentée.
17. ÉGALISATION GÉNÉRALE: Réglage de tonalité actif à 2 bandes pour corriger le signal. Positionnez les
boutons sur 0 comme point de départ.
1-4. CANAUX MONO.
5. ENTRÉE COMBINÉE: Vous pouvez brancher soit une source de bas niveau et
basse impédance telle qu'un micro (200-600 ohms) ou une guitare électro-acoustique,
soit une source de niveau ligne. Cette entrée XLR/Jack 6,35mm accepte des signaux
symétriques ou asymétriques.
14
11
12
CH5/6
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
5
4
3
2
1
010
9
8
7
6
BASS BASS BASS
PHANTOM POWER
TREBLE
PEAK PEAK
TREBLE TREBLE TREBLE
LEVEL
L
R
CH1 CH2 CH3 CH4
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
PEAKPEAK
EFFECTEFFECT EFFECT
BASS
LEVEL LEVEL LEVEL LEVEL LEVEL MASTER VOLUME
MIX OUT
-5 +5
4 4
3 3
2 2
1 1
0
BASS
TREBLE
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
DOWN UP SELECT
L R
LIMITER
SIGNAL
POWER
L
R
CH5/6 + MEDIA PLAYER
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
15
16
17
18
19
20
13
10
9
04
EFFETS DISPONIBLES:
PANNEAU DE COMMANDE FR
14

(La carte est détectée automatiquement lors de l'insertion. Si elle est retirée et ré-insérée, la lecture se poursuit à partir
du dernier arrêt grâce à une technologie intelligente).
NOTE: Cette prise USB est uniquement destinée à la lecture de pistes audio et non pas à la charge d'appareils USB.
3. AFFICHEUR.
Utilisez le lecteur intégré pour jouer les pistes audio MP3 de la carte SD, de la clé USB ou de l'appareil BlueTooth. Le
lecteur audio se met automatiquement en marche lorsque l'appareil est allumé.
1. FENTE CARTE SD: Insérez votre carte SD dans cet emplacement.
2. FENTE CLÉ USB: Insérez votre clé USB dans cet emplacement. Si elle est retirée et ré-insérée, la lecture se
poursuit à partir du dernier arrêt grâce à une technologie intelligente.
NOTE: Le lecteur joue les pistes de la carte SD/clé USB par ordre alphabétique et numérique.
4. MODE Sélectionne l'entrée de la source – carte SD, clé USB, liaison BlueTooth. Les cartes SD et clés USB sont détectées automatiquement lors de leur insertion. Si une
carte SD est insérée alors qu'une clé USB est déjà branchée, la carte SD devient la source audio.
5. PRÉCÉDENT: Permet de passer à la piste précédente.
6. SUIVANT: Permet de passer à la piste suivante.
7. BOUCLE: Permet d'activer/désactiver le mode de jeu en boucle. Il existe trois options avec la lecture SD et USB:
ALL – Toutes les pistes de la racine sont jouées par ordre de date, puis celles des sous-dossiers.
ONE – Répète une seule piste (vous pouvez passer à la piste suivante grâce au bouton NEXT (8).
FOD – Toutes les pistes du dossier en cours sont jouées.
8. JEU/PAUSE: Permet de jouer ou faire une pause dans la lecture de la piste MP3.
CONNEXION AVEC UN APPAREIL BLUETOOTH
a. A l'aide du bouton MODE (4), balayez les modes jusqu'à BlueTooth.
Seul un AH-2500D peut être appairé avec votre appareil BlueTooth à la fois. Veuillez le désélectionner si vous pensez utiliser un AH-2500D différent la fois suivante.
b. Vérifiez que le système BlueTooth est activé sur votre appareil externe. Dans la liste proposée, sélectionnez ‘Laney Audiohub’. Aucun mot de passe n'est nécessaire.
c. L'enceinte Laney Audiohub est maintenant connectée à votre appareil BlueTooth et celui-ci est contrôlé par les boutons JEU/PAUSE, PRÉCÉDENT et SUIVANT.
678
5
4
123
LECTEUR AUDIO FR
15

MAXIMUM POWER CONSUMPTION - 300 WATTS
FUSE
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
220-240V~ 50/60Hz T3.15A L 250V
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
100-110V~ 50/60Hz T3.15A L 250V
ACCESO AL LA MESCLADORA E
CAJA DE ACCESORIOS:
Deslice la garra para la
izquierda como indicado.
CONEXIONES DE ALIMENTACIÓN Y DE LAS CAJAS:
¡Solamente remplazar el fusible por uno con las mismas especificaciones! Siempre apague y retire el cable cuando no en uso.
lateral derecha del equipo.
100-110V~ 50/60Hz or 200-240V~ 50/60Hz.
¡Solamente remplazar el fusible por uno
El botón de prender, la caja de fusible y el conector de cable se encuentran en la
con las mismas especificaciones!
NOTA:
Esto no puede ser cambiado.
El voltaje se encuentra preajustado en:
mescladora hacia atrás
Con cuidado vuelva la
y retírela del gabinete.
ES
12
16

7. EQ: Esto es una ecualizadora activa de 2 bandas para la corrección tonal de la señal.
El ajuste de ambos en la posición 0 es un buen punto para comenzar.
19. Indicador POWER: Este indicador LED se ilumina para indicar que la unidad esta encendida.
1-4. CANALES CON ENTRADA MONO.
6. SELECTOR MIC/LINE: Proporciona la estructura de gano correcto para el
equipo conectado. La llave se ajusta en 'IN' para micrófonos y 'OUT' para equipos con
señal de línea.
8. Control FX SEND: Este control determina la cantidad (si alguna) de señal de cada
canal enviado al procesador de efectos interno – vea también el numero 13 adelante.
9. PEAK: Ajuste los controles de nivel de entrada y señal para que este indicador LED
se ilumine casi nunca durante la operación. El uso del Sistema con este indicador
prendido o siempre prendiendo, resulta en una calidad de sonido mala.
10. LEVEL: Controla el nivel del canal enviado al control de volumen general – vea (20)
adelante.
11. CH 5/6: Este es un canal estéreo de línea. Se pueden usar los dos conectores de
6.35mm y tipo RCA L/R. Cualquier combinación o todas pueden ser usadas.
13. Procesador de Efectos FX: Contiene 16 efectos de alta calidad y adiciona un
toque profesional a tu sonido. El efecto deseado puede ser elegido usando los botones
DOWN/UP y confirmados con el botón SELECT.
14. Control Master FX: Este control permite un ajuste general del nivel de efecto sin
tener que ajustar el envió de efecto en cada canal (8).
12. Botón LEVEL: Controla el nivel de señal del canal estéreo 5/6 y del dispositivo
Bluetooth si conectado.
15. Salida MIX OUT: Una forma conveniente de conectar tu Sistema AH-2500D a
otros aparatos como amplificadores, cajas o equipos de grabación.
16. Selector PHANTOM POWER: Prende y apaga la alimentación Phantom Power para todos los canales
de MIC caso sea necesario. Note que el Phantom solo es aplicado a la parte del conector XLR en los
conectores Combi.
17. MASTER EQ: Ecualizadora activa de 2 bandas para ajuste de la tonalidad de la señal. Ajuste ambos en
Zero para un comienzo ideal.
El Phantom power solo debe ser usado con micrófonos del tipo condensador.
18. Indicador LIMITER: Este LED indica cuando la función de limitación se encuentra activa. El limitador
protege las Salidas de sobrecargas en potencial.
5. ENTRADA COMBI: Para uso con dispositivos de señal de micrófono (baja
impedancia) o de alta impedancia (teclados, baterías electrónicas, procesadores, etc.). Esta
entrada acepta señales balanceados y no balanceados vía el conector XLR, o el de
6.35mm.
20. Control MASTER VOLUME: Controla el volume general de tu Sistema AH-2500D.
14
11
12
CH5/6
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
5
4
3
2
1
010
9
8
7
6
BASS BASS BASS
PHANTOM POWER
TREBLE
PEAK PEAK
TREBLE TREBLE TREBLE
LEVEL
L
R
CH1 CH2 CH3 CH4
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
PEAKPEAK
EFFECTEFFECT EFFECT
BASS
LEVEL LEVEL LEVEL LEVEL LEVEL MASTER VOLUME
MIX OUT
-5 +5
4 4
3 3
2 2
1 1
0
BASS
TREBLE
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
DOWN UP SELECT
L R
LIMITER
SIGNAL
POWER
L
R
CH5/6 + MEDIA PLAYER
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
15
16
17
18
19
20
13
10
9
04
ES
PANEL DE CONTROL
EFECTOS INCLUIDOS EN
EL PRODUCTO:
12
17

Solamente un sistema AH-2500D puede ser apareado al mismo tiempo con su dispositivo Bluetooth. Entonces no se olvide de desparear si planea usar otra fuente.
FOD – Toca todas las músicas en el fichero activo.
b. En su dispositivo Bluetooth, observe que la capacidad Bluetooth se encuentre habilitada. Vea en la lista de dispositivos disponibles – o busque por:
2. RECEPTACULO PARA MEMORY STICK: Conecte su pendrive USB aquí. Lo mismo que la tarjeta SD,
reproduce desde el último punto caso removido y re inserido.
Use el reproductor de medios incluido para reproducir contenido con codificación MP3 desde una tarjeta SD, pendrive
o disco USB o dispositivo Bluetooth®.
El reproductor se prende de manera automática al prender el equipo.
NOTA: El conector USB es apenas para la reproducción de músicas gravadas y no para carga de dispositivos USB
Tarjetas Micro SD, drives USB - auto detectados al inserir – si una tarjeta Micro SD Card es inserida en cuanto un drive USB ya se encuentre conectado, la tarjeta Micro SD se
vuelve activa como línea 'viva' de audio.
3. TELA DEL MOSTRADOR
5. PREVIOUS: Presione para retroceder de música.
7. LOOP: Use esta función para habilitar/deshabilitar los modos de reproducción en Loop. Al usar este control con tarjetas SD o medios USB, existen 3 opciones:
ALL – Toca todas las músicas en el archivo raíz del dispositivo y en orden cronológica, después toca los sub-archivos.
‘Laney Audiohub’ y la seleccione.
c. El Sistema Laney Audiohub se encuentra ahora conectado a su dispositivo Bluetooth y puede ser controlado usando los comandos de PLAY/PAUSE, PREVIOUS, LOOP y
NEXT.
1. TARJETAS SD: Inserir una tarjeta SD normal en este receptáculo. (La reproducción de la tarjeta viene con
tecnología inteligente que de forma automática detecta la tarjeta al ser inserida, o si removida y re inserida, cuando
vuelve a reproducir desde el punto anterior).
NOTA. El reproductor toca las músicas en orden alfabética y numérica.
6. NEXT: Presione para saltar de música.
CONEXIÓN AL DISPOSITIVO BLUETOOTH:
a. Navegue por los modos del Sistema y seleccione Bluetooth (usando el botón MODE (4)).
4. MODE: Selecciona la Fuente de entrada – Tarjeta SD, USB, Bluetooth.
ONE – Toca una música de manera repetida (elija la música usando el botón NEXT (8).
678
5
4
123
REPRODUTOR DE MÍDIA ES
18

MAXIMUM POWER CONSUMPTION - 300 WATTS
FUSE
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
220-240V~ 50/60Hz T3.15A L 250V
MAXIMUM POWER CONSUMPTION - 300 WATTS
SUPPLY VOLTAGE AND FUSE RATING:
100-110V~ 50/60Hz T3.15A L 250V
ACCESSO AO MIXER E
CAIXA DE ACCESÓRIOS:
Deslize a garra para a
esquerda como indicado.
CONEXÕES DE ALIMENTAÇÃO E DAS CAIXAS:
Sempre apague e retire o cabo de força quando não em uso.
100-110V~ 50/60Hz or 200-240V~ 50/60Hz.
NOTA:
A voltagem se encontra pré-ajustada em:
Isto não pode ser alterado.
Somente substitua o fusível por outro das mesmas especificações.
para atrás e retire-o do gabinete.
Com cuidado, volte o mixer
PT
19
Com cuidado, volte o mixer para
atrás e retire-o do gabinete.
A tecla de ligar, a caixa de
fusível e o conector para o
cabo de alimentação se
encontram
na lateral direita do produto.

PT
6. SELETOR MIC/LINE: Proporciona a estrutura de ganho correto para a entrada
conectada. A chave poder ser ajustada em 'IN' para microfone e 'OUT' para equipamentos
com sinal de linha.
5. ENTRADA COMBI: Para uso com dispositivos de sinal de microfone (baixa
impedância) ou de alta impedância (teclados, baterias eletrônicas, processadores, etc.). Esta
entrada aceita sinais balanceados e não balanceados via conector XLR, ou de 6.35mm.
7. EQ: Equalizador ativo de 2 bandas para a correção tonal do sinal. O ajuste de ambos na
posição 0 é um bom ponto de começo.
1-4: CANAIS COM ENTRADA MONO.
8. Controle FX SEND: Este controle determina a quantidade (se alguma) do sinal de
cada canal enviado ao processador de efeitos interno – veja item 13 adiante.
12. Tecla LEVEL: Controla o nível do sinal do canal estéreo 5/6 e do dispositivo
Bluetooth si conectado.
13. Processador de Efeitos FX: Contém 16 efeitos de alta qualidade e adiciona um
toque profissional ao som. O efeito desejado pode ser escolhido usando as teclas
DOWN/UP e confirmados com a tecla SELECT.
11. CH 5/6: Este é um canal estéreo de linha. Podem ser usados os dois conectores de
6.35mm e os tipo RCA L/R. Qualquer combinação ou todas podem ser usadas.
14. Controle Master FX: Este controle permite um ajuste geral do nível de efeito sem
ter que ajustar o envio de efeito em cada canal (8).
15. Saída MIX OUT: Una forma conveniente de conectar seu Sistema AH-2500D a
outros equipamentos como amplificadores, caixas ativas ou equipamentos de gravação.
9. PEAK: Ajuste os controles de nível de entrada e do sinal para que este indicador LED se
ilumine quase que nunca durante a operação. O uso do sistema com este indicador acesso,
ou sempre ligando, resulta em uma péssima qualidade de som.
16. Seletor PHANTOM POWER: Liga e desliga a alimentação Phantom Power para todos os canais de
MIC caso seja necessário. Note que o Phantom somente é aplicado na parte do conector XLR nos conectores
tipo Combi.
O Phantom power somente debe ser usado con microfones tipo condensador.
17. MASTER EQ: Equalizador ativo de 2 bandas para o ajuste da tonalidade do sinal. Ajuste ambos em Zero
para um começo ideal.
10. LEVEL: Controla o nível do sinal do canal enviado ao controle de volume geral – veja
item (20) adiante.
18. Indicador LIMITER: Este LED indica quando a função de limitação se encontra ativa. O limitador
protege as Saídas de sobrecargas em potencial.
20. Controle MASTER VOLUME: Controla o volume geral de seu sistema AH-2500D.
19. Indicador POWER: Este indicador LED se ilumina para indicar que a unidade está ligada.
14
11
12
CH5/6
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
5
4
3
2
1
010
9
8
7
6
BASS BASS BASS
PHANTOM POWER
TREBLE
PEAK PEAK
TREBLE TREBLE TREBLE
LEVEL
L
R
CH1 CH2 CH3 CH4
5
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
65
4
3
2
1
010
9
8
7
6
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
PEAKPEAK
EFFECTEFFECT EFFECT
BASS
LEVEL LEVEL LEVEL LEVEL LEVEL MASTER VOLUME
MIX OUT
-5 +5
4 4
3 3
2 2
1 1
0
BASS
TREBLE
-5 +5
4 4
3 3
2 2
1 1
0
EFFECT
DOWN UP SELECT
L R
LIMITER
SIGNAL
POWER
L
R
CH5/6 + MEDIA PLAYER
LINE
MIC
LINE
MIC
LINE
MIC
LINE
MIC
15
16
17
18
19
20
13
10
9
04
EFEITOS INCLUSOS
NO PRODUTO:
PAINEL DE CONTROLE
20
