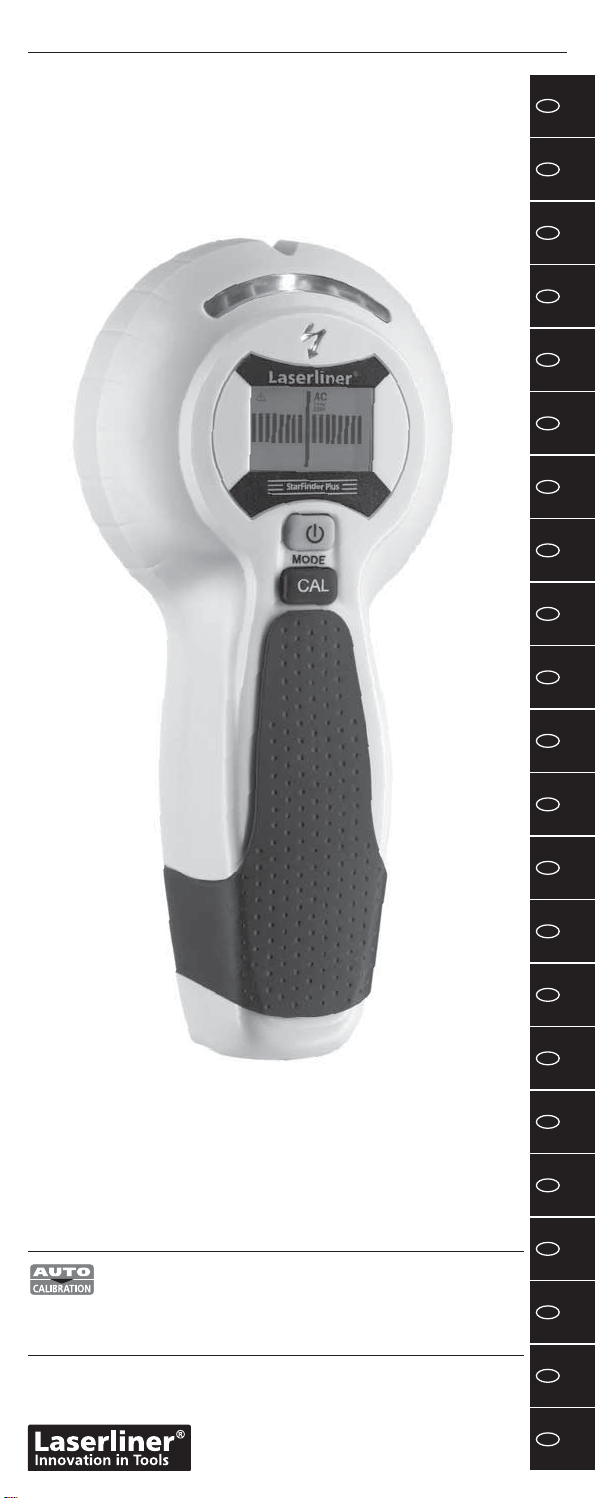

LaserLiner StarFinder Plus User manual

DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
02
06
10
14
18
22
26
30
34
38
42
46
50
54
58
62
66
70
74
78
82
86
StarFinder Plus
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 01 05.11.12 15:26

02
5
4
2
3
1
1
2
3
4
5
1 2
4
3

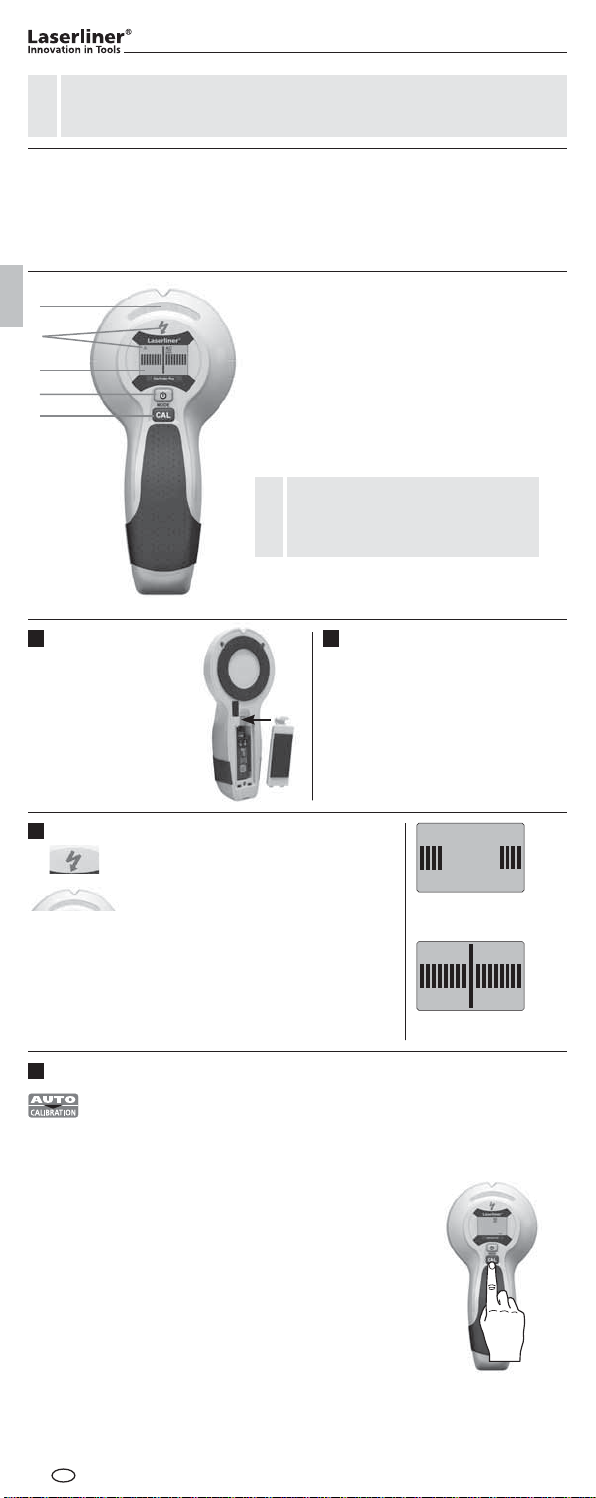

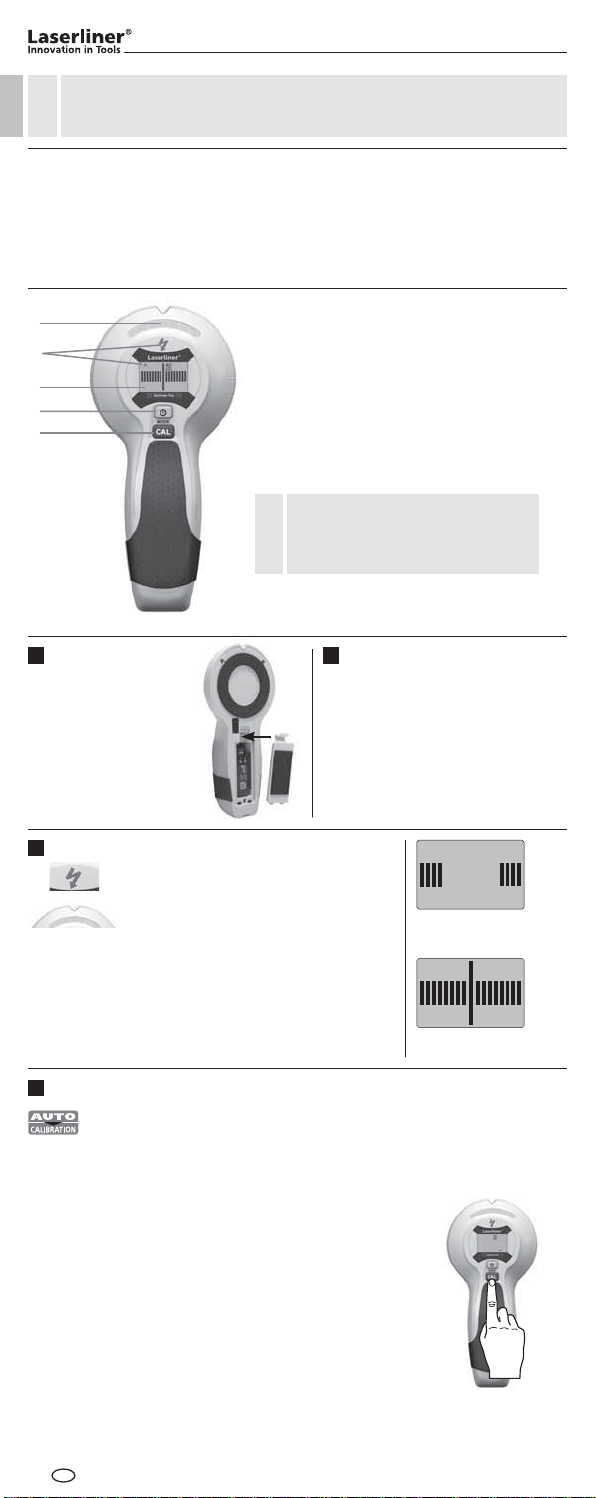

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft
Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen.
Diese Unterlagen gut aufbewahren.
!
Funktion / Verwendung
Mehrere integrierte Sensoren machen den StarFinder Plus von Laserliner zu einem leis-
tungsfähigen Ortungsgerät für das Erkennen von Wand- und Querbalken im Trockenbau
sowie das Lokalisieren von spannungsführenden Leitungen. Der StarFinder Plus ist mit
einem LC-Display mit Bedienerführung ausgestattet. Damit können Sie das Gerät einfach
und sicher bedienen. Akustische und optische Signale zum Finden von Gegenständen
erleichtern die Bedienung und gewährleisten eine hohe Funktionssicherheit.
Maximalanzeige
Spannungswarnung
LC-Display
Ein / Aus
Messmoduswechsel (MODE)
Manuelle Kalibrierung (CAL)
Öffnen Sie das Batteriefach
auf der Gehäuserückseite
und setzen Sie eine 9V
Batterie ein. Dabei auf
korrekte Polarität achten.
Einsetzen der Batterie Einschalten: Ein/Aus-Taste (4)
kurz drücken.
Ausschalten: Ein/Aus-Taste (4)
2 Sekunden lang drücken.
AutoShutOff: Das Gerät schaltet
sich ca. 30 Sekunden nach der
letzten Messung automatisch aus.
Inbetriebnahme
Auto-Calibration
Die automatische Kalibrierung erfolgt in der AC-SCAN-Messung
direkt nach dem Einschalten des Gerätes sowie bei einem Mess-
moduswechsel. Während der Kalibrierung erscheint im Display der
Schriftzug „CAL“. Dabei das Gerät nicht bewegen. Wenn „CAL
OK“ im Display erscheint, kann mit der Suche begonnen werden.
Kalibrierung
Manuelle Kalibrierung
Durch Drücken der CAL-Taste (5) wird das Gerät manuell kali-
briert. Auf diese Weise können Messungen erneut begonnen
bzw. Messobjekte noch genauer eingegrenzt werden.
Die maximale Geräteempfindlichkeit wird erreicht, wenn das
Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann
bei AC-SCAN-Messungen stellenweise sinnvoll sein.
Schalten Sie im STUD-SCAN-Modus
immer die Stromversorgung aus,
wenn Sie in der Nähe von elektrischen
Leitungen arbeiten.
!
Rot = Spannungswarnung
AC-SCAN-Modus
Grün = Spannungsführende Leitung
ist in der Nähe
Rot = Spannungsführende Leitung gefunden
STUD-SCAN-Modus
Grün/Rot: Objekt ist in der Nähe
Grün: Objekt gefunden
Symbole
Leitung, Objekt
ist in der Nähe
Leitung, Objekt
gefunden
DE
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 02 05.11.12 15:26

StarFinder Plus
03
5
6

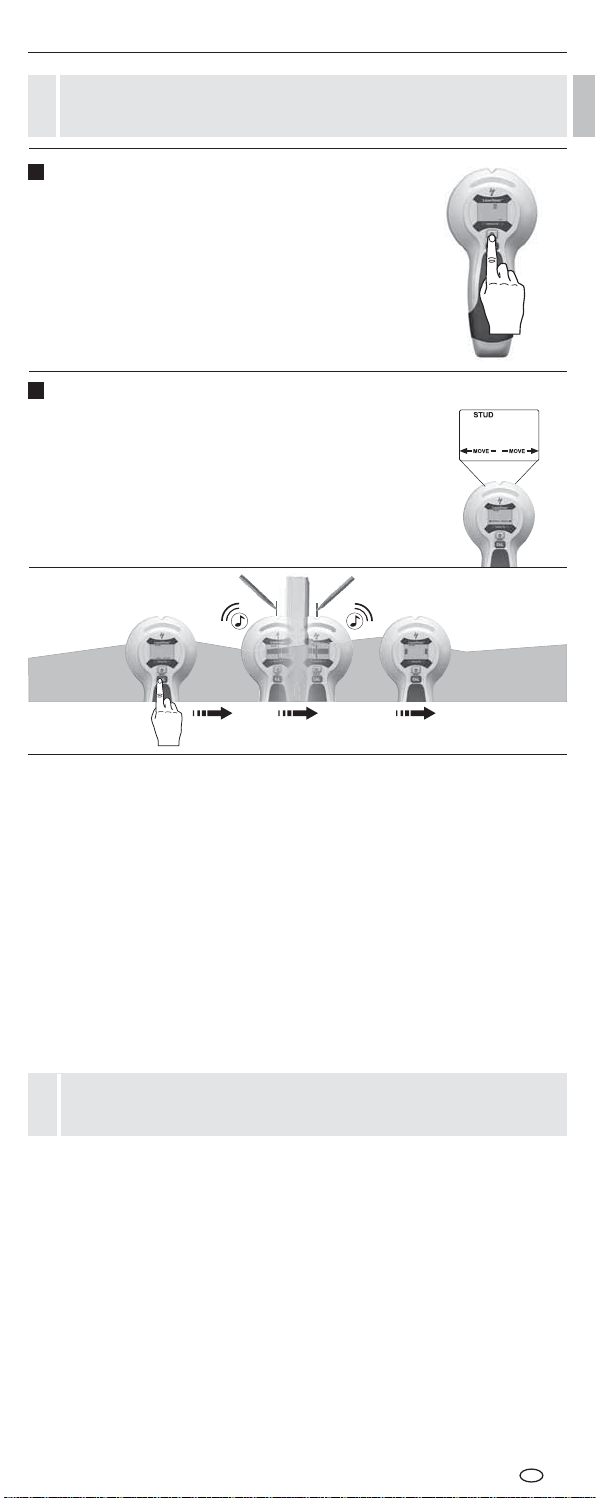

Modus-Taste (4) kurz drücken.
AC-SCAN (Lokalisieren von spannungsführenden Leitungen
direkt unter nicht metallischen Verschalungen)
STUD-SCAN (Erkennen von Wand- und Querbalken aus Holz und
Metall im Trockenbau unter nicht metallischen Verschalungen)
Messmodus wählen
Das Gerät und die Wand müssen bei der Kalibrierung im STUD-SCAN-Modus
sowie während der gesamten Messungen in Kontakt bleiben. Ebenso sollte die
Hand am Gerät bleiben.
!
Erkennen von Wand- und Querbalken aus Holz und Metall
im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelen oder
anderen nicht metallischen Verschalungen.
– Wählen Sie STUD-SCAN (Taste 4)
– ON WALL: Gerät auf die Wand setzen
– PRESS CAL: Kalibrierungstaste (5) drücken und warten
bis die Kalibrierung abgeschlossen ist: CAL OK
– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.
STUD-SCAN-Messung
Falls sich elektrische Leitungen, Metall- oder Kunststoffrohre in der Nähe einer
Gipsfaserplatte befinden oder diese berühren, werden diese vom StarFinder Plus
unter Umständen als Balken erkannt.
!
Besonderheiten bei verschiedenen Materialien
Es können durch folgende Materialien evtl. keine Holzbalken entdeckt werden:
– Bodenfliesen aus Keramik
– Teppichböden mit gepolsterter Rückseite
– Tapeten mit Metallfasern oder Metallfolie
– Frisch gestrichene, feuchte Wände. Diese müssen mindestens eine Woche lang
trocknen.
Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.
Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das Gerät an eine Stelle auf,
hinter der sich kein Balken befindet. Andernfalls wird ein Fehler angezeigt (ERROR).
Fehlerbehebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle weg bewegen
und die Messung erneut beginnen.
Tipp 3: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs Ihre freie
Hand oder sonstige Objekte mindestens 15 cm vom StarFinder Plus entfernt.
Tipp 4: Der StarFinder Plus findet nur die äußere Kante von Doppelbalken, die evtl. um
Türen, Fenster und Ecken angebracht sind.
Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken gestoßen sind. Überprüfen
Sie dazu, ob andere Balken auf beiden Seiten in gleichmäßigen Abständen vorhanden
sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen
direkt über und unter der ersten gefundenen Stelle, ob es sich um einen Balken handelt.
Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutzkarton abgedeckt werden.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass
kein voller Ausschlag angezeigt wird.
Manuelle
Kalibrierung
DE
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 03 05.11.12 15:26

04
8
B
C
7
4
A
DE

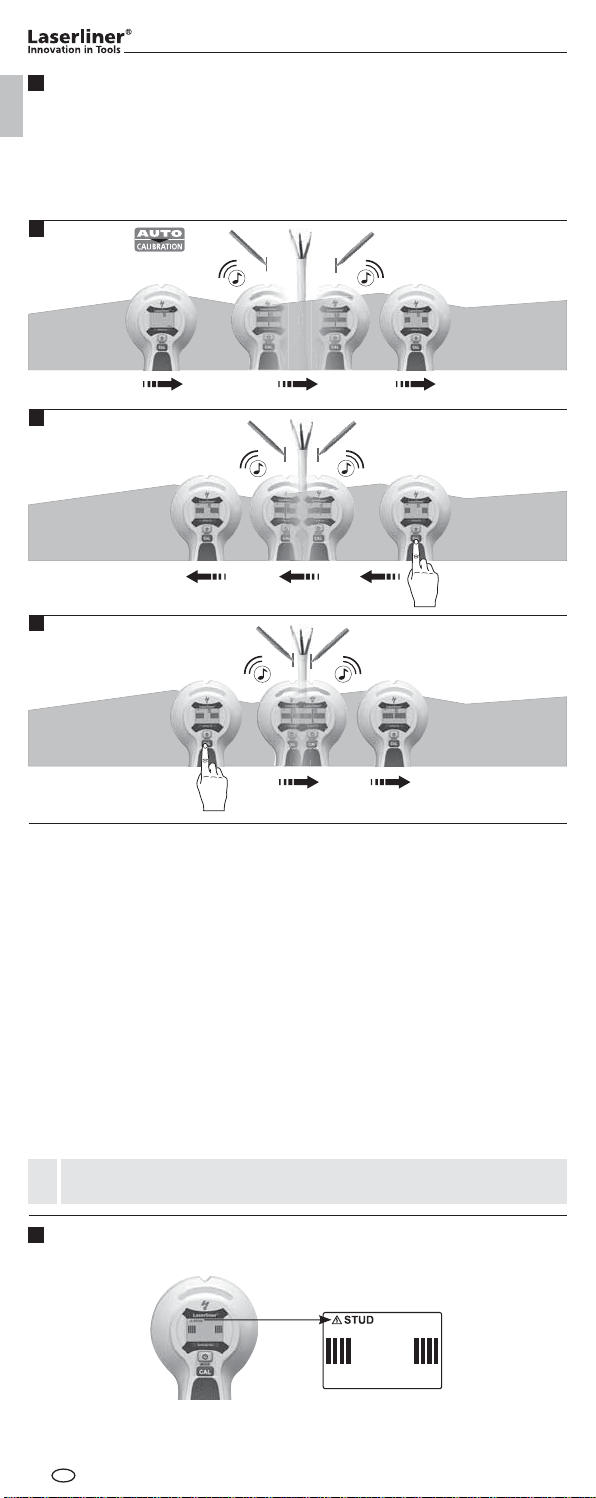

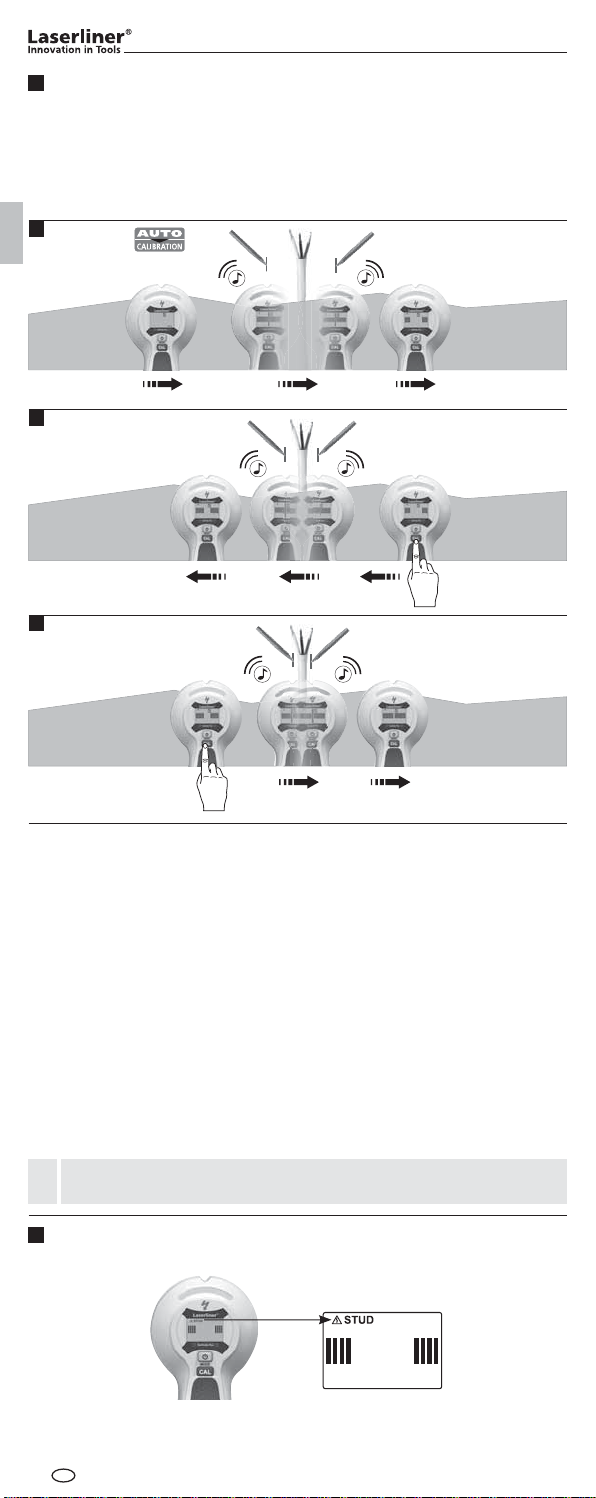

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle
erfolgen, siehe Grafik B/C. Diese Vorgehensweisen bei Bedarf wiederholen.
Tipp 2: Aufgrund von statischer Ladung können unter Umständen seitlich von der
tatsächlichen Leitungsposition elektrische Felder entdeckt werden. Leiten Sie diese
Ladung ab, indem Sie Ihre freie Hand auf die Wand legen.
Tipp 3: Langsam arbeiten, da Reibung störende Ladung erzeugen kann.
Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind, jedoch keine gefunden
werden, sind diese möglicherweise in Kabelkanälen abgeschirmt. Verwenden Sie
STUD-SCAN, um Kabelkanäle aus Metall zu lokalisieren.
Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen elektrische Felder und
erzeugen somit Störeinflüsse. In diesem Fall wechseln Sie zu STUD-SCAN, um die Leitung
zu finden.
Tipp 6: Wichtig ist die Ausgangsposition: Damit die maximale Empfindlichkeit erzielt
werden kann, beginnen Sie den Vorgang, indem Sie das Gerät nicht in der Nähe von
stromführenden Leitungen positionieren.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen,
dass kein voller Ausschlag angezeigt wird.
Permanente Spannungswarnung in nicht abgeschirmten Leitungen sobald ein elektrisches
Feld erkannt wird.
STUD-SCAN: Spannungswarnung
Manuelle
Kalibrierung
Eingrenzung des
Messobjektes durch
mehrmaliges Überfahren
Manuelle
Kalibrierung
Leitungen, die tiefer als 40 mm verlegt sind, werden unter Umständen nicht
entdeckt.
!
Lokalisieren von spannungsführenden Leitungen direkt unter Putz bzw. Holzpaneelen
und anderen nicht metallischen Verschalungen. Spannungsführende Leitungen werden
in Trockenbauwänden mit Metallständerwerk nicht erkannt.
– Wählen Sie AC-SCAN (Taste 4).
– Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.
– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.
AC-SCAN-Messung
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 04 05.11.12 15:27

StarFinder Plus
05
9
DE
Das Gerät verfügt über eine Hintergrundbeleuchtung.
Backlight
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen
Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und
entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
Technische Änderungen vorbehalten. 10.2012
Technische Daten
Messbereich AC 110 - 230V, 50 - 60 Hz
Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F)
Lagertemperatur -20°C ... 70°C (-4°F ... 158°F)
Stromversorgung 1 x 9V Alkalizelle (Typ 6LR 61)
Abmessungen (B x H x T) 85 mm x 180 mm x 38 mm
Gewicht (inkl. Batterie) 163 g
Messtiefe
Balkenortung Holz / Metall (STUD-SCAN) bis 4 cm Tiefe
Gezielte Ortung von Stromleitungen –
spannungsführend (AC-SCAN) bis 4 cm Tiefe
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 05 05.11.12 15:27

06
5
4
2
3
1
1
2
3
4
5
1 2
4
3

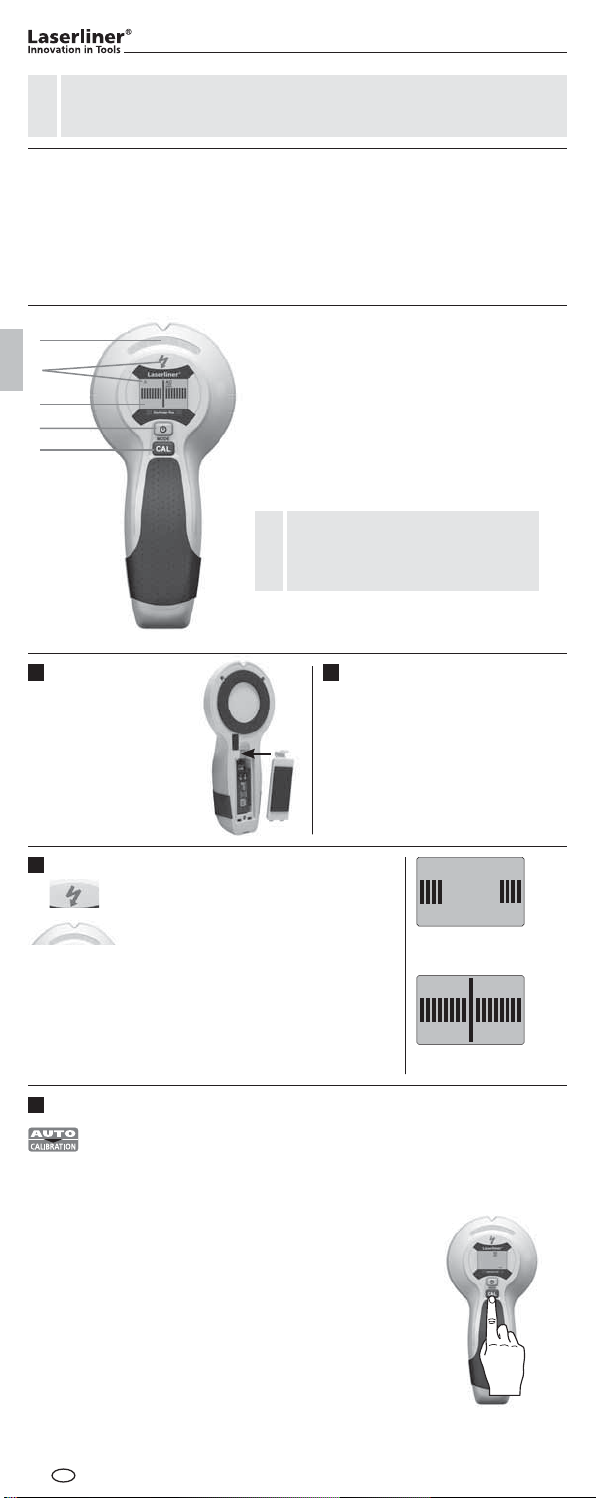

Read the operating instructions and the enclosed brochure „Guarantee and
additional notices“ completely. Follow the instructions they contain. Safely
keep these documents for future reference.
!
Function / Application
Multiple integrated sensors make StarFinder Plus by Laserliner a highly efficient detecting
device for locating wall beams and joists in drywall structures and finding live lines. The
StarFinder Plus is equipped with an LC display with user guide, ensuring easy and reliable
operation. Acoustic and optical detection signals to locate objects facilitates handling and
ensures a high level of functional reliability.
Maximum display
Live wire warning
LC display
ON / OFF
Switching measuring mode (MODE)
Manual calibration (CAL)
Open the battery compart-
ment on the housing‘s
rear side and insert a 9V
battery. Correct polarity
must be observed.
Insert battery Switch on: Briefly press the
On/Off button (4).
Switch off: Keep the On/Off
button (4) pressed for 2 seconds.
AutoShutOff: The device will
automatically switch itself off
about 30 seconds after the last
measurement.
Operation
Auto-Calibration
The automatic calibration is performed in AC-SCAN measure-
ment immediately when the device is switched on and when the
measuring mode is switched. During calibration, the display shows
„CAL“. Do not move the device during this process. Once „CAL
OK“ appears on the display, tracing can be started.
Calibration
Manual calibration
Pressing the CAL button (5) manually calibrates the device. This
allows measurements to be restarted and objects to be isolated
more precisely.
Maximum sensitivity is achieved when the device is held in the air
while calibrating. This can be useful for AC-SCAN measurements.
Always switch off the power supply
when working in STUD-SCAN mode
in the vicinity of electric conductors.
!
Red = Live wire warning
AC-SCAN mode
Green = live wire is nearby
Red = live wire found
STUD-SCAN mode
Green/Red: object is nearby
Green: object found
Symbols
line, object is nearby
line, object found
GB
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 06 05.11.12 15:27

StarFinder Plus
07
5
6
Briefly press the Mode button (4).
AC-SCAN (Locating live lines directly under non-metallic cladding)
STUD-SCAN (Detecting wooden wall beams and joists as well as
metal in drywall structures under non-metallic cladding)
Select measurement mode
The device and the wall must maintain contact during calibration in STUD-SCAN
mode and throughout the entire measurement process. A hand should remain at
the device the entire time as well.
!
Detecting wooden wall beams and joists as well as metal in drywall
structures, e.g. under gypsum fibreboard, wood panels or other
non-metallic cladding.
– Select STUD-SCAN (button 4)
– ON WALL: Place the tool against the wall
– PRESS CAL: Press the calibration button (5)
and wait until calibration is completed: CAL OK
– MOVE: Move the tool slowly across the surface.
Measuring in STUD-SCAN mode
If electric wires or metal or plastic pipes are located near or in contact with a
plaster fibreboard panel, they may be identified by the StarFinder Plus as studs.
!
Special things to note with various materials
It may not be possible to detect wooden studs or joists through the following materials:
– Ceramic floor tiles
– Fitted carpeting with padded backing
– Wallpaper with metal fibres or metal foil
– Freshly painted, damp walls. These must have dried for at least one week.
Tip 1: The position between the two markings is the mid-point of the stud.
Tip 2: The position where you start is important: First place the tool in a position where
you know there is no stud. Otherwise, the message “ERROR” will appear in the display.
To remedy: Move the tool to another position a few centimetres away and start
measuring again.
Tip 3: To avoid interference while scanning, keep your free hand and other objects at
least 15 cm away from the StarFinder Plus.
Tip 4: The StarFinder Plus will only find the outside edge of double studs and headers
which may be fitted around doors, windows and corners.
Tip 5: Ensure that you have really detected a stud. To do so, check on both sides whether
other studs are present at equal distances, usually at 30, 40 or 60 cm. Also check that it is
a stud by scanning at several places directly above and below the position of the first find.
Tip 6: Textured ceilings: The ceiling must be covered with cardboard to protect it. In this
case, use the DeepScan function.
Note: If an object is deep inside a wall, the device may not indicate it clearly.
Manual
calibration
GB
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 07 05.11.12 15:27

08
7
B
C
4
A
8
GB
Tip 1: Manual calibration should be performed near the place found last as shown in
Image B/C. Repeat this step as needed.
Tip 2: Because of static charges, electric fields may be detected at the side of the actual
position of the wire. To carry away these charges, lay your free hand on the wall.
Tip 3: Move the tool slowly as friction can generate interfering electric charges.
Tip 4: If you suspect that wires must be present but cannot find any, this may be because
they are shielded in conduits. Use STUD-SCAN in order to localise conduits.
Tip 5: Metal in walls (e.g. metal studs) transmit electrical fields and may therefore cause
interference. In this case, switch to STUD-SCAN in order to find the wire.
Tip 6: The position where you start is important: To achieve maximum sensitivity, start by
placing the device in a position which is known not to be near live wires.
Note: If an object is deep inside a wall, the device may not indicate it clearly.
Continuous current monitoring in unshielded wires as soon as an electrical field
is detected.
STUD-SCAN: Current monitoring
Manual
calibration
Isolate an object to be
measured by passing
over it several times.
Manual
calibration
Wires which are at a depth of more than 4 cm may not be detected.
!
For localising live wires directly beneath the plaster or behind wooden panels and other
non-metallic panelling. It is not possible to detect live wires in dry walls with metal studs.
– Select AC-SCAN (button 4).
– As soon as the display switches from CAL to CAL OK, you can move the device.
– MOVE: Move the tool slowly across the surface.
Measuring in AC-SCAN mode
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 08 05.11.12 15:27

StarFinder Plus
09
9
GB
The device features backlighting.
Backlight
EU directives and disposal
This device complies with all necessary standards for the free
movement of goods within the EU.
This product is an electric device and must be collected separately
for disposal according to the European Directive on waste electrical
and electronic equipment.
Further safety and supplementary notices at: www.laserliner.com/info
Subject to technical alterations. 10.2012
Technical data
Detection range AC 110 - 230V, 50 - 60 Hz
Operating temperature 0°C ... 40°C (32°F ... 104°F)
Storage temperature -20°C ... 70°C (-4°F ... 158°F)
Power supply 1 x 9V alkaline battery (type 6LR 61)
Dimensions (W x H x D) 85 mm x 180 mm x 38 mm
Weight (incl. battery) 163 g
Measuring depth
Wood / metal beam location (STUD-SCAN) Up to 4 cm depth
Targeted location of live supply lines
(AC-SCAN) Up to 4 cm depth
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 09 05.11.12 15:27

10
5
4
2
3
1
1
2
3
4
5
1 2
4
3
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven
aanwijzingen op. Bewaar deze documentatie goed.
!
Functie / toepassing
Meerdere geïntegreerde sensoren maken van de StarFinder Plus van Laserliner een
krachtige detector voor het herkennen van wand- en dwarsbalken in de droogbouw
en de lokalisatie van spanningvoerende kabels. De StarFinder Plus is uitgerust met een
LC-display met bedienings-paneel. Zo kunt u het apparaat eenvoudig en veilig bedienen.
Akoestische en optische signalen voor het vinden van voorwerpen maken de bediening
eenvoudig en waarborgen een hoge functieveiligheid.
Maximale weergave
Spanningswaarschuwing
LC-display
AAN / UIS
Meetmoduswissel (MODE)
Handmatige kalibratie (CAL)
Open het batterijvakje
op de achterzijde van
het apparaat en plaats
een 9V batterij. Let
daarbij op de juiste
polariteit.
Plaatsen van de
batterijen Inschakelen: Druk de aan-/uittoets
kort in.
Uitschakelen: Druk de aan-/uittoets (4)
gedurende 2 seconden in.
AutoShutOff: het apparaat schakelt
ca. 30 seconden na de laatste meting
automatisch uit.
Ingebruikname
Auto-Calibration
De automatische kalibratie wordt in de AC-SCAN-meting direct
na het inschakelen van het apparaat en bij een meetmoduswissel
uitgevoerd. Tijdens de kalibratie verschijnt ‚CAL‘ op het display.
Beweeg het apparaat daarbij niet. Als ‚CAL OK‘ op het display
verschijnt, kunt u met het zoeken beginnen.
Kalibratie
Handmatige kalibratie
Door het indrukken van de CAL-toets (5) kunt u het apparaat
handmatig kalibreren. Op deze wijze kunnen metingen opnieuw
begonnen resp. meetobjecten nog exacter beperkt worden.
De maximale apparaatgevoeligheid wordt bereikt als het apparaat
tijdens de kalibratie in de lucht wordt gehouden. Dit kan bij de
AC-SCAN-meting op bepaalde punten zinvol zijn.
Schakel in de STUD-SCAN-modus altijd
de stroomverzorging uit als u in de
buurt van elektrische leidingen werkt.
!
Rood = Spanningswaarschuwing
AC-SCAN-modus
Groen = Spanningvoerende kabel in de buurt
Rood = Spanningvoerende kabel gevonden
STUD-SCAN-modus
Groen/Rood: object in de buurt
Groen: object gevonden
Symbolen
Kabel, object in de buurt
Kabel, object gevonden
NL
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 10 05.11.12 15:27

StarFinder Plus
11
5
6
Druk de modustoets kort in.
AC-SCAN (Lokaliseren van spanningvoerende kabels direct onder
niet-metalen bekistingen)
STUD-SCAN (Herkennen van wand- en dwarsbalken van hout en
metaal in de droogbouw onder niet-metalen bekistingen.)
Meetmodus selecteren
Het apparaat en de wand moeten tijdens de kalibratie in de STUD-SCAN-modus
en gedurende de complete meting met elkaar in contact blijven. Ook dient u de
hand aan het apparaat te houden.
!
Herkennen van wand- en dwarsbalken van hout en metaal in
de droogbouw bijv. onder gipsvezelplaten, houtpanelen of
andere niet-metalen bekistingen.
– Selecteer STUD-SCAN (toets 4)
– ON WALL: apparaat op de muur plaatsen
– PRESS CAL: druk de kalibreringstoets (5) en wacht totdat
de kalibrering afgesloten is: CAL OK
– MOVE: beweeg het apparaat langzaam over het oppervlak.
STUD-SCAN-meting
Indien zich elektrische leidingen, metaal- of kunststof-buizen in de buurt van
een gipsvezelplaat bevinden of deze raken, worden deze door de StarFinder Plus
eventueel als balk herkend.
!
Bijzonderheden bij verschillende materialen
Door de volgende materialen kunnen eventueel geen houtbalken worden opgespoord:
– keramische vloertegels
– tapijtvloeren met gepolsterde achterzijde
– behang met metaalvezels of metaalfolie
– pas geverfde, vochtige wanden. Wanden moeten minimaal een week lang drogen.
Tip 1: Tussen de beide markeringen ligt het balkmidden.
Tip 2: De uitgangspositie is belangrijk: plaats het apparaat op een punt waarachter zich
géén balk bevindt. In het andere geval wordt een fout weergeven (ERROR). Storingen
verhelpen: beweeg het apparaat een paar centimeter van de actuele positie weg en
begin opnieuw met de meting.
Tip 3: Houd uw vrije hand tijdens het aftasten minimaal 15 cm van de StarFinder Plus of
andere objecten verwijderd om storingen te vermijden.
Tip 4: De StarFinder Plus vindt alléén de buitenste rand van dubbele balken die eventueel
om deuren, vensters en hoeken zijn aangebracht.
Tip 5: Waarborg dat u daadwerkelijk een balk hebt gevonden. Controleer daarvoor
of andere balken op beide zijden in gelijkmatige afstanden voorhanden zijn,
normaalgesproken 30, 40 of 60 cm. Controleer bovendien op meerdere plekken direct
boven en onder de eerste gevonden plek of het daadwerkelijk om een balk gaat.
Tip 6: Getextureerde plafonds: het plafond moet worden afgedekt met beschermend
karton. Hier gebruikt u de DeepScan-functie.
Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat
geen volledige uitslag aangegeven wordt.
Handmatige
kalibratie
NL
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 11 05.11.12 15:27

12
B
C
7
4
A
8
NL
Tip 1: De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te
worden uitgevoerd, zie grafiek B/C. Herhaal deze werkstappen zo nodig.
Tip 2: Op grond van statische oplading kunnen naast de daadwerkelijke leidingpositie
eventueel elektrische velden worden ontdekt. Voer elektrische lading af door uw vrije
hand op de muur te leggen.
Tip 3: Werk langzaam, omdat wrijving storende lading kan veroorzaken.
Tip 4: Wanneer u het vermoeden hebt dat leidingen voorhanden zijn, maar geen
leidingen kunt vinden, liggen deze eventueel afgeschermd in kabelkanalen. Gebruik
STUD-SCAN om metalen kabelkanalen te lokaliseren.
Tip 5: Metaal in wanden (bijv. metalen regelwerk) dragen elektrische velden over en
veroorzaken op deze wijze stoorinvloeden. Schakel in dit geval over naar STUD-SCAN
om de leiding te vinden.
Tip 6: De uitgangspositie is belangrijk: om de maximale gevoeligheid te bereiken,
begint u het proces door het apparaat niet in de buurt van stroomvoerende leidingen
te positioneren.
Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat
geen volledige uitslag aangegeven wordt.
Permanente spanningswaarschuwingen in niet-afgeschermde leidingen zodra een
elektrisch veld herkend
wordt.
STUD-SCAN: Spanningswaarschuwingen
Handmatige
kalibratie
Beperking van het
meetobject door er
meerdere malen over-
heen te bewegen
Handmatige
kalibratie
Leidingen die dieper liggen dan 4 cm, worden eventueel niet herkend.
!
Lokaliseren van spanningvoerende leidingen direct onder pleister-werk resp. houtpanelen
en andere niet-metalen bekistingen. Spanningvoerende leidingen in droogbouwmuren
met metalen regelwerk worden niet gedetecteerd.
– Selecteer AC-SCAN (toets 4).
– Zodra CAL verandert in CAL OK kunt u het apparaat bewegen.
– MOVE: beweeg het apparaat langzaam over het oppervlak.
AC-SCAN-meting
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 12 05.11.12 15:28

StarFinder Plus
13
9
NL
Het apparaat beschikt over een achtergrondverlichting.
Backlight
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen voor
het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de Europese
richtlijn voor oude elektrische en elektronische apparatuur gescheiden
verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info
Technische veranderingen voorbehouden. 10.2012
Technische gegevens
Meetbereik AC 110 - 230V, 50 - 60 Hz
Werktemperatuur 0°C ... 40°C (32°F ... 104°F)
Opbergtemperatuur -20°C ... 70°C (-4°F ... 158°F)
Stroomvoorziening 1 x 9V alkalibatterij (type 6LR 61)
Afmetingen (B x H x D) 85 mm x 180 mm x 38 mm
Gewicht (incl. batterij) 163 g
Meetdiepte
Balkdetectie hout / metaal (STUD-SCAN) tot 4 cm diepte
Gerichte lokalisatie van stroomleidingen
– spanningvoerend (AC-SCAN) tot 4 cm diepte
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 13 05.11.12 15:28

14
5
4
2
3
1
1 2
4
3
1
2
3
4
5
Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og
supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser.
Opbevar disse dokumenter omhyggeligt.
!
Funktion / anvendelse
Et antal integrerede sensorer gør StarFinder Plus fra Laserliner til et effektivt lokaliserings-
apparat til detektering af væg- og tværstolper i mørtelfrit elementbyggeri samt lokalise-
ring af spændingsførende ledninger. StarFinder Plus er udstyret med LC display med
symboler, der anviser hvordan, den skal betjenes. Akustiske og visuelle signaler under
søgning efter genstande letter betjeningen og giver en høj funktionssikkerhed.
Kontrollampe for max. måleværdi
Advarselslampe mod
spændingsførende ledning
LC display
Tænd / sluk kontakt
Målemodusskift (MODE)
Manuel kalibrering (CAL)
Åbn låget til batteri-
kammeret på bagsiden
af apparatet, og tilslut
et 9V-blokbatteri til
batteri-klemmerne.
Vær opmærksom på
korrekt polaritet.
Isætning af batteri Tænding: Tryk kortvarigt på
Til/Fra-knappen (4).
Slukning: Hold Til/Fra-knappen (4)
inde i 2 sekunder.
AutoShutOff: Apparatet slukker
automatisk ca. 30 sekunder efter
den sidste måling.
IIgangsætning
Auto-Calibration
Den automatiske kalibrering sker i AC-SCAN-målingen, så
snart der tændes for apparatet, og hver gang der skiftes
modus. Under kalibreringsprocessen vises „CAL“ på displayet.
Undgå da at bevæge apparatet. Så snart „CAL OK“ vises på
displayet, kan man starte søgningen.
Kalibrering
Manuel kalibrering
Når man trykker på CAL-knappen (5), kalibreres apparatet
manuelt. På denne måde kan man starte en ny måling eller
indgrænse måleobjekter endnu mere præcist.
Man opnår den maksimale apparatfølsomhed ved at holde
apparatet op i luften under kalibreringen. Dette kan på visse
steder være hensigtsmæssigt ved AC-SCAN-målinger.
Husk altid at slukke for strømmen i
STUD-SCAN-modus (=stolpe-scan-
modus), når der arbejdes i nærheden
af elledninger.
!
Rød = Advarselslampe mod
spændingsførende ledning
AC-SCAN-modus
Grøn = Spændingsførende ledning
er i nærheden
Rød = Spændingsførende ledning fundet
STUD-SCAN-modus
Grøn/Rød: Objekt er i nærheden
Grøn: Objekt fundet
Symboler
Ledning, objekt er
i nærheden
Ledning, objekt fundet
DK
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 14 05.11.12 15:28

StarFinder Plus
15
5
6
Tryk kortvarigt på Modus-knappen (4).
AC-SCAN (Lokalising af spændingsførende ledninger direkte
under ikke-metalliske forskalninger)
STUD-SCAN (Detektering af væg- og tværstolper af træ
og metal i mørtelfrit elementbyggeri under ikke-metalliske
forskalninger)
Vælg målemodus
Under kalibreringen og i STUD-SCAN-modus samt under alle målinger skal
apparatet være i kontakt med væggen. Man bør ligeledes holde hånden
på apparatet.
!
Detektering af væg- og tværstolper af træ og metal i mørtelfrit
elementbyggeri fx under gipsfiberplader, træpaneler og andre
ikke-metalliske forskalninger.
– Vælg STUD-SCAN (tast 4)
– ON WALL: Læg StarFinder Plus lodret med bagsiden fladt
mod væggen.
– PRESS CAL: Tryk på kalibreringstasten (5) og hold
StarFinder Plus i ro indtil kalibreringen er afsluttet: CAL OK
– MOVE: Bevæg StarFinder Plus langsomt sidelæns henover
overfladen.
STUD-SCAN måling
Hvis der er elektriske ledninger, metal- eller plastrør i nærheden af en gipsplade,
eller at de berører denne, kan det forekomme, at StarFinder Plus vil registrere
disse som lægter.
!
Vær opmærksom på nedennævnte materialer
Gennem disse materialer kan StarFinder Plus have vanskeligt
ved at scanne lægter og strøer m.v.:
– Gulvfliser af keramik
– Tæpper med underlag
– Tapet med metalfibre eller metalfolie
– Nymalede, fugtige vægge. De skal tørre mindst en uge.
Tip 1: Mellem de to markeringer er midten.
Tip 2: Udgangspositionen for målingen er vigtig: Målingen skal påbegyndes et sted, hvor
der med sikkerhed ikke er lægter skjult under overfladen. Ellers kommer en fejlmelding
ERROR frem i displayet. For at ophæve fejlmeldingen bevæges StarFinder Plus til siden, til
den forsvinder, og målingen påbegyndes forfra.
Tip 3: For at undgå driftsforstyrrelser bør den frie hånd eller andre objekter ikke være
nærmere end 15 cm ved StarFinder Plus, når der måles.
Tip 4: StarFinder Plus vil kun registrere den yderste kant af rammer omkring døre, vinduer
og hjørner.
Tip 5: Afprøv, om det er en lægte, du er stødt på. Prøv om der er andre lægter på begge
sider i regelmæssig afstand som f.eks. 30, 40 eller 60 cm. Afprøv yderligere opad og
nedad på det første sted, du målte, for at konstatere, at der virkelig er tale om en lægte.
Tip 6: Fiberlofter med beskyttelseslag af karton måles med DeepScan funktionen.
Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt
udslag.
Manuel
kalibrering
DK
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 15 05.11.12 15:28

16
7
B
C
4
A
8
DK
Tip 1: Den manuelle kalibrering bør ske i nærheden af det sidst fundne sted; se figur B/C.
Denne fremgangsmåde gentages efter behov.
Tip 2: Felter med statisk elektricitet kan blive lokaliseret i lighed med de spændings-
førende ledninger. Den statiske elektricitet aflades, når du lægger den frie hånd på
overfladen.
Tip 3: Arbejd langsomt, da gnidning eventuelt kan forårsage gnidningselektricitet.
Tip 4: Hvis du tror, at der er skjulte ledninger, men ikke har lokaliseret dem, kan de
ligge i kabelbakker. Skift om til STUD-SCAN for at lokalisere kabelbakker af metal.
Tip 5: Metal i vægge (f.eks. et metalskelet) kan overføre elektriske felter, som kan
påvirke måleresultatet. I dette tilfælde vælger du STUD-SCAN for at finde ledningen.
Tip 6: Udgangspositionen for målingen er vigtig. For at den optimale målefølsomhed
kan registreres, påbegyndes målingen et sted på overfladen, hvor StarFinder Plus ikke
er i nærheden af spændingsførende ledninger.
Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises
fuldt udslag.
Permanent spændingsadvarsel mod uafskærmede ledninger så snart et elektrisk felt
lokaliseres.
STUD-SCAN: Spændingsadvarsel
Manuel
kalibrering
Indgrænsning af
måleobjektet ved at
køre hen over det
flere gange
Manuel
kalibrering
Ledninger, der ligger dybere end 40 mm vil sædvanligvis ikke blive lokaliseret af
StarFinder Plus.
!
Lokalisering af spændingsførende ledninger under puds, træ og andre ikke-metalliske
overflader. Spændingsførende ledninger i vægge med metalskelet kan ikke lokaliseres.
– Vælg AC-SCAN (tast 4).
– Så snart CAL skifter til CAL OK, kan man bevæge apparatet.
– MOVE: Bevæg StarFinder Plus langsomt sidelæns henover overfladen.
AC-SCAN måling
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 16 05.11.12 15:28

StarFinder Plus
17
9
DK
Apparatet har baggrundsbelysning.
Backlight
EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder for fri vareomsætning
inden for EU.
Dette produkt er et elapparat og skal indsamles og bortskaffes separat
i henhold til EF-direktivet for (brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips på:
www.laserliner.com/info
Forbehold for tekniske ændringer. 10.2012
Tekniske data
Måleområde AC 110 - 230V, 50 - 60 Hz
Arbejdstemperatur 0°C ... 40°C (32°F ... 104°F)
Opbevaringstemperatur -20°C ... 70°C (-4°F ... 158°F)
Strømforsyning 1 x 9V alkalibatteri (type 6LR 61)
Mål (B x H x L) 85 mm x 180 mm x 38 mm
Vægt (inkl. batteri) 163 g
Måledybde
Stolpelokalisering træ / metal (STUD-SCAN) op til 4 cm dybde
Målrettet lokalisering af elledninger –
spændings-førende (AC-SCAN) op til 4 cm dybde
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 17 05.11.12 15:28

18
5
4
2
3
1
1
2
3
4
5
1 2
4
3
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques
supplémentaires et concernant la garantie“ cijointes. Suivez les instructions
mentionnées ici. Conservez ces informations en lieu sûr.
!
Fonction / Utilisation
Plusieurs capteurs intégrés font du StarFinder Plus de Laserliner un appareil de détection
puissant pour la détection du métal, la détection de poutres murales et de traverses
dans la construction à sec ainsi que pour la localisation de lignes sous tension. L’appareil
StarFinder Plus est équipé d’un affichage LC à cristaux liquides comportant une aide à
l’utilisateur. Il vous permet de vous servir de l‘appareil de manière aisée et sûre. En outre,
les signaux acoustiques et optiques de détection d’objets vous facilitent son emploi et
garantissent une grande sécurité de fonctionnement.
Affichage maximal
Avertisseur de tension
Affichage LC
MARCHE / ARRÊT
Changement du mode de mesure (MODE)
Calibrage manuel (CAL)
Ouvrez le compartiment
à pile au dos du boîtier
et insérez une pile de 9V.
Veillez à ce que la polarité
soit correcte.
Installation de la pile Mise sous tension : appuyer
brièvement sur la touche
Marche/Arrêt (4).
Arrêt|:Appuyer pendant 2 secondes
sur la touche Marche/Arrêt (4).
AutoShutOff: l’appareil s’éteint
automatiquement 30 secondes
env. après la dernière mesure.
Mise en service
Auto-Calibration
Le calibrage automatique a lieu dans la mesure AC-SCAN directe-
ment après la mise en marche de l‘instrument ainsi qu‘en cas de
changement du mode de mesure. Le message „CAL“ s‘affiche à
l‘écran pendant le calibrage. Ne pas bouger l‘instrument pendant
cette opération. Il est possible de commencer la recherche dès
que „CAL OK“ s‘affiche à l‘écran.
Calibrage
Calibrage manuel
Il suffit d‘appuyer sur la touche CAL (5) pour calibrer manuelle-
ment l‘instrument. Cela permet de recommencer la mesure ou
de délimiter encore plus précisément les objets à mesurer.
Pour atteindre la sensibilité maximale de l‘instrument, maintenir
l‘instrument en l‘air lors du calibrage. Cela peut être par endroits
judicieux pour les mesures AC-SCAN.
Coupez toujours l‘alimentation
électrique en mode STUD-SCAN
lorsque vous travaillez à proximité
de lignes électriques.
!
Rouge = Avertisseur de tension
Mode AC-SCAN
Vert = Une ligne sous tension est à proximité
Rouge = Une ligne sous tension a été trouvée
Mode STUD-SCAN
Vert/Rouge: Objet est à proximité
Vert: Objet trouvé
Symboles
Ligne, objet est à
proximité
Ligne, objet trouvé
FR
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 18 05.11.12 15:28

StarFinder Plus
19
5
6
Appuyer brièvement sur la touche Mode (4).
AC-SCAN (Localisation de lignes sous tension directement sous
des revêtements non métalliques)
STUD-SCAN (Détection de poutres murales et de traverses en
bois et en métal dans la construction à sec sous des revêtements
non métalliques)
Sélection du mode de mesure
L‘instrument doit rester en contact avec le mur pendant le calibrage en mode
STUD-SCAN et pendant toutes les mesures. L‘utilisateur doit également toujours
avoir une main sur l‘instrument.
!
Détection de poutres murales et de traverses en bois et en métal
dans la construction à sec par ex. sous les plaques en fibro-plâtre,
les panneaux en bois ou d‘autres revêtements non métalliques.
– Sélectionnez STUD-SCAN (bouton 4)
– ON WALL: Appliquez l’appareil contre le mur.
– PRESS CAL: Appuyez sur le bouton de calibrage (5)
et attendez que le calibrage soit terminé. CAL OK
– MOVE: Déplacez lentement l’appareil sur la surface.
Mesure STUD-SCAN
Au cas où des lignes électriques, des tuyaux en métal ou en matière plastique
se trouvent à proximité d’un panneau de placoplâtre à fibres ou sont en con-
tact avec celui-ci, StarFinder Plus peut éventuellement les détecter comme s’il
s’agissait de poutres.
!
Particularites de differents meteriaux
Il se peut que l’appareil ne puisse pas détecter de poutres
en bois dans les matériaux suivants :
– Carreaux de sol en céramique
– Moquettes rembourrées sur l’arrière
– Papiers peints à fibres métalliques ou à film métallique
– Parois fraîchement peintes et humides. Elles doivent sécher
pendant une semaine au moins.
Conseil 1 : Le milieu de la poutre se trouve entre les deux repères.
Conseil 2 : La position de départ est importante. Pour commencer, positionnez l’appareil à
un emplacement derrière lequel il n’y a pas de poutre. Sinon un message d’erreur s’affiche
(ERROR). Elimination des erreurs : Positionnez l’appareil à quelques centimètres de l‘endroit
actuel et recommencez la mesure.
Conseil 3 : Afin d’éviter des perturbations lors de la détection, maintenez votre main libre
ou d’autres objets à 15 cm au moins de StarFinder Plus.
Conseil 4 : StarFinder Plus trouve seulement l’arête extérieure de poutres doubles montées
éventuellement autour des portes, des fenêtres et dans les angles.
Conseil 5 : Assurez-vous que vous êtes vraiment arrivé sur une poutre. Pour ce faire,
vérifiez si d‘autres poutres se trouvent sur les deux côtés à des distances régulières, en
général à 30, 40 ou 60 cm. En plus, vérifiez à plusieurs emplacements situés directement
au-dessus et au-dessous du premier emplacement trouvé s’il s’agit d’une poutre.
Conseil 6 : Plafonds à texture : le plafond doit être recouvert d’un carton de protection.
Dans ce cas, il faut se servir de la mesure en profondeur DeepScan.
Remarque : Dans le cas d‘objets qui se trouvent très profondément dans le mur, il est
possible qu‘une oscillation incomplète s‘affiche.
Calibrage
manuel
FR
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 19 05.11.12 15:28

20
B
C
7
4
A
8
FR
Conseil 1 : Le calibrage manuel devrait avoir lieu à proximité de la dernière position
trouvée, voir le graphique B/C. Si nécessaire, répéter cette procédure.
Conseil 2 : En raison de la charge statique, des champs électriques peuvent
éventuellement être détectés latéralement par rapport à l‘emplacement effectif
de la ligne. Posez votre main libre sur la paroi pour dériver cette charge.
Conseil 3 : Travaillez lentement, car le frottement peut produire une charge perturbant
la détection.
Conseil 4 : Si vous supposez la présence de lignes qu’il ne vous est pas possible toutefois de
détecter, il se peut qu‘elles soient protégées par des conduites pour les câbles. Servez-vous
de STUD-SCAN pour localiser des conduites pour les câbles en métal.
Conseil 5 : Le métal renfermé dans les murs (montants en métal, par ex.) transmet les
champs électriques et produit ainsi des perturbations. Dans ce cas, passez en mode
STUD-SCAN pour trouver la ligne électrique.
Conseil 6 : La position de départ est importante. Afin que la sensibilité de l’appareil soit
au maximum, commencez l‘opération en ne le le positionnant pas à proximité de lignes
sous tension.
Remarque : Dans le cas d‘objets qui se trouvent très profondément dans le mur, il est
possible qu‘une oscillation incomplète s‘affiche.
L’avertisseur de tension fonctionne en continu sur les lignes non protégées dès qu‘un
champ électrique a
été détecté.
STUD-SCAN : L’avertisseur de tension fonctionne
Calibrage
manuel
Délimitation de l‘objet
de mesure par des
passages répétés.
Calibrage
manuel
Les lignes se trouvant à plus de 4 cm de profondeur peuvent éventuellement ne
pas être détectées.
!
Localisation de lignes sous tension directement sous l’enduit, le cas échéant, les panneaux
en bois ou les autres revêtements non métalliques. Dans les murs à pose à sec avec
montants en métal, les lignes sous tension ne sont pas détectées.
– Sélectionnez AC-SCAN (bouton 4).
– Dès que CAL passe à CAL OK, il est possible de faire bouger l‘instrument.
– MOVE: Déplacez lentement l’appareil sur la surface.
Mesure AC-SCAN
Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 20 05.11.12 15:29
