LEAD dynamic PB Series User manual

VERSION 2.0  05/16
BEDIENUNGSANLEITUNG
OPERATING MANUAL
MANUEL D’UTILISATION
HANDLEIDING
BRUKSANVISNING
NÁVOD KOBSLUZE
NÁVOD NA POUŽITIE
INSTRUCŢIUNI DE UTILIZARE
LED PANEL BASIC
PB
PB29 Art. Nr. 70200012
PB59 Art. Nr. 70200015
PB60 Art. Nr. 70200013
PB62 Art. Nr. 70200016
PB120 Art. Nr. 70200152
PB120S Art. Nr. 70200014

DEUTSCH
Vielen Dank, dass Du Dich für ein Produkt der LEAD
energy AG entschieden hast. Falls Du unseren
Service erreichen möchtest, sind wir für Dich auf
unserer Homepage und per E-Mail erreichbar.
?
[e-mail]
www.lead-energy.com
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen /technischer Support: www.lead-energy.com
Bestimmungsgemäße Verwendung Hinweis
Beachte vor der Installation zwingend die bei-
liegenden Warnhinweise!
Du kannst die Panel PB in Rasterdecken einbauen oder
sie mit optional erhältlichem Zubehör als Decken-
aufbauleuchte oder abgehängte Leuchte montieren.
Montage
1Montage in Rasterdecken
1.1
Beachte, dass der WLAN-Controller Deiner Leuchte
zur Konfiguration des Produkts zugänglich sein
muss. Du kannst Deine Leuchte auch vor der Mon-
tage konfigurieren. Die Einstellungen bleiben auch
nach dann erhalten, wenn Du die Stromversorgung
trennst. Notiere Dir die SSID und das Passwort des
WLAN-Controllers.
Du kannst Dein PB in Rasterdecken einbauen, indem
Du eine Deckenplatte durch das Panel ersetzt. Die
Größe der Deckenplatte muss dabei unbedingt der
Größe des Panels entsprechen.
Montage in abgehängte Decken
1.2
Befestige die beiliegenden Federhalter mit den Schrauben an Deinem Panel. Stelle einen Deckenausschnitt her;
die Größe des Ausschnitts kannst Du der folgenden Auflistung entnehmen:
Den Ausschnitt musst Du sehr präzise ausführen. Die Ränder des Ausschnitts müssen das Gewicht der Leuchte
tragen können. Stelle in der Decke den elektrischen Anschluss des Netzkabels her. Setze das Panel in den Decke-
neinschnitt ein, indem Du die Federhalter zurück drückst. Gehe sicher, dass das Panel vollständig eingerastet ist.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
Die vollständige Konformitätserklärung findest du hier: https://www.lead-energy.com/innen/panel-einlegeleuchten/

DEUTSCH
Montage mit optional erhältlichem PANEL FRAME
PF (Beachte auch die Montageanleitungen des
Zubehörs).
Setze die vier Profile zusammen und verschraube
diese mit je vier Schrauben in den dafür vorgese-
henen Löchern an den beiden Endkappen. Befes-
tige den Rahmen an der Decke. Hierzu musst Du
die für Deine Decke geeigneten Befestigungs-
materialien verwenden. Löse anschließende eine
Endkappe vom Rahmen, stelle den elektrischen
Anschluss her und lege Dein Panel ein.
Verschraube nun wieder die Endkappe mit den vier
Schrauben.
1.4
Hierzu benötigst Du zusätzlich zum Rahmen ein
passendes ROPE HANGER SET.
Befestige jetzt die Montagesockel Deines ROPE
HANGER SETS an der Decke. Hierzu musst Du die,
für Deine Decke geeigneten, Befestigungsmateria-
lien verwenden.
Befestige die dafür vorgesehenen Enden Deines
ROPE HANGER SETS am PANEL FRAME.
Löse anschließende eine Endkappe vom Rahmen
und lege Dein Panel ein. Verschraube nun wieder
die Endkappe mit den vier Schrauben und stelle den
elektrischen Anschluss her.
Montage als Anbauleuchte
1.3 Montage als abgehängte Leuchte mit
Rahmen
Beachte auch die Montageanleitungen des Zubehörs.
Montage als abgehängte Leuchte ohne Rahmen
1.5
1. Befestige die Montagesockel Deines ROPE HANGER SETS an der Decke. Hierzu musst Du die für Deine Decke
geeigneten Befestigungsmaterialien verwenden.
2. Befestige die Gegenstücke zu Deinem ROPE HANGER SETS am PANEL FRAME in den vorgesehenen Bohr-
löchern mit den beiliegenden Schrauben.
3. Schraube die Endstücke Deines ROPE HANGER SETs an die zuvor befestigten Gegenstücke am Panel.
4. Stelle den elektrischen Anschluss her.
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Irrtümer und Änderungen vorbehalten Informationen /technischer Support: www.lead-energy.com

ENGLISH
Thank you for choosing a product from LEAD energy
AG. If you would like to get in touch with our service
team, please contact them via our website or by
e-mail.
?
[e-mail]
www.lead-energy.com
Intended use Note
Please observe the warnings prior to installation.You can install the PB panels in grid ceilings or install
them as surface mounted ceiling lights or suspended
lights using the accessories that are available
separately.
Mounting
1Mounting in grid ceilings
1.1
Note that the WLAN controller for your luminaire
must be accessible for product configuration. You
can also configure your luminaire prior to instal-
lation. The settings will be maintained even if the
power supply is disconnected. Make a note of the
SSID and password of the WLAN controller.
You can install your PB in grid ceilings by replacing
a ceiling panel with the respective light panel. The
size of the ceiling panel must match that of the light
panel.
Mounting in suspended ceilings
1.2
Fix the spring clips provided to your panel using the screws. Make a ceiling cut-out; the size of the cut-out can be
selected from the following list:
The cut-out must be extremely precise. The edges of the cut-out must be able to bear the weight of the luminaire.
Connect the power supply in the ceiling. Insert the panel into the cut-out in the ceiling by pressing back the spring
clips. Make sure the panel is locked fully into place.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com

ENGLISH
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Subject to errors and amendments Information / Technical support: www.lead-energy.com
Installation with optionally available PANEL FRAME PF
(See also installation instructions for accessories)
Assemble the four profiles and screw them together
using four screws in the holes provided on both end
caps. Attach the frame to the ceiling. You must use
attachment materials that are appropriate for your
ceiling. Loosen an end cap from the frame, connect
to the mains and insert your panel.
Now screw the end cap back on using the four screws.
1.4
You will also need a ROPE HANGER SET in addition
to the frame for this.
Assemble the four profiles and screw them together
using four screws in the holes provided on both
end caps. Fix the installation socket of your ROPE
HANGER SET to the ceiling. You must use fixing
materials that are appropriate for your ceiling for
this purpose.
Attach the ends of your ROPE HANGER SET pro-
vided for this purpose to the PANEL FRAME. Loosen
an end cap from the frame and insert your panel.
Now screw the end cap back on using the four
screws and connect to the mains.
Mounting as a surface-mounted light
1.3 Mounting as suspended light with frame
See also installation instructions for accessories.
Mounting as suspended light without frame
1.5
1. Fix the installation socket of your ROPE HANGER SET to the ceiling. You must use fixing materials that are
appropriate for your ceiling for this purpose.
2. Mount the counterparts to your ROPE HANGER SET on the PANEL FRAME in the drilling holes provided using
the screws enclosed.
3. Screw the end pieces of your ROPE HANGER SET to the previously attached counterparts on the panel.
4. Connect to the mains.

FRANÇAIS
Merci d’avoir choisi un produit LEAD energy AG. Si
vous avez besoin de notre SAV, vous pouvez nous
joindre sur notre page d’accueil et par e-mail à
l’adresse suivante:
?
[e-mail]
www.lead-energy.com
Utilisation conforme Remarque
Avant l‘installation, veuillez observer impérativement
les avertissements énoncés!
Vous pouvez monter les panneaux PB dans des pla-
fonds à grille ou les poser comme montage en saillie
au plafond ou luminaire suspendu à l’aide d’acces-
soires disponibles en option.
Montage
1Montage dans les plafonds à grille
1.1
Veuillez à ce que le contrôleur WiFi de votre lampe
soit accessible pour la configuration du produit.
Vous pouvez aussi configurer votre lampe avant le
montage. Les réglages restent encore disponibles
si vous coupez l’alimentation électrique. Notez le
numéro SSID et le mot de passe du contrôleur WiFi.
Vous pouvez monter votre panneau PB dans des pla-
fonds à grille, en remplaçant une dalle de plafond par
le panneau. Ce faisant, la taille de la dalle de plafond
doit correspondre à celle du panneau.
Le montage en faux plafonds
1.2
Vissez les pinces à ressort fournies avec les vis sur votre panneau. Réalisez une découpe de plafond. Vous pouvez
déduire la taille de la découpe de la liste suivante:
Vous devez réaliser la découpe avec beaucoup de précision. Les bords de la découpe doivent pouvoir supporter
le poids du luminaire. Effectuez le raccordement électrique du cordon d’alimentation dans le plafond. Placez le
panneau dans la découpe de plafond, en repoussant les pinces à ressort. Assurez-vous que le panneau est com-
plètement enclenché.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Sous réserves d‘erreurs ou modifications Informations/assistance techniquecom: www.lead-energy.com

FRANÇAIS
Montage avec le PANEL FRAME PF disponible en
option (Observez aussi les instructions de montage
des accessoires).
Assemblez les quatre profilés et vissez-les avec
quatre vis dans les trous prévus à cet effet sur
les deux embouts de fermeture. Fixez le cadre de
montage au plafond. À cet effet, vous devez utiliser
les matériaux de fixation appropriés pour votre
plafond. Puis desserrez un embout de fermeture
du cadre, effectuez le raccordement électrique et
insérez votre panneau.
Revissez maintenant l’embout de fermeture avec
les quatre vis.
1.4
À cet effet, vous avez besoin en plus du cadre d’un
SET ROPE HANGER approprié.
Assemblez les quatre profilés et vissez-les avec
quatre vis dans les trous prévus à cet effet sur les
deux embouts de fermeture. Fixez le socle de mon-
tage de votre SET ROPE HANGER au plafond. À cet
effet, vous devez utiliser les matériaux de fixation
appropriés pour votre plafond.
Fixez les extrémités de votre SET ROPE HANGER au
PANEL FRAME. Puis desserrez un embout de fer-
meture du cadre et insérez votre panneau. Revissez
maintenant l’embout de fermeture avec les quatre
vis et effectuez le raccordement électrique.
Montage comme luminaire en saillie
1.3 Montage en tant que luminaire suspendu
avec cadre
Observez aussi les instructions de montage des accessoires.
Montage en tant que luminaire suspendu sans cadre
1.5
1. Fixez le socle de montage de votre SET ROPE HANGERau plafond. À cet effet, vous devez utiliser les matériaux
de fixation appropriés pour votre plafond.
2. Fixez les embouts de votre SET ROPE HANGER au PANEL FRAME dans les trous de perçage prévus à cet effet
avec les vis fournies.
3. Fixez les extrémités de votre SET ROPE HANGER aux embouts précédemment fixés au panneau.
4. Effectuez le raccordement électrique.
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Sous réserves d‘erreurs ou modifications Informations/assistance techniquecom: www.lead-energy.com

NEDERLANDSE
Hartelijk bedankt dat je voor een product van LEAD
energy AG hebt gekozen. Als je een vraag hebt voor
onze serviceafdeling, kun je een e-mail sturen of
onze homepagina bezoeken.
?
[e-mail]
www.lead-energy.com
Correct gebruik Aanwijzing
Neem vóór het installeren altijd de meegeleverde
waarschuwingen in acht!
Hartelijk dank dat je voor een product van LEAD
energy AG hebt gekozen. Als je een vraag hebt voor
onze serviceafdeling, kun je een e-mail sturen of
onze homepagina bezoeken.
Montage
1Montage in systeemplafonds
1.1
Houd er rekening mee dan de WLAN-controller
van je lamp toegankelijk moet zijn voor de configu-
ratie van het product. Je kunt je lamp ook vóór de
montage configureren. De instellingen blijven ook
bewaard, nadat je het apparaat van het stroomnet
hebt losgekoppeld. Schrijf het SSID-nummer en het
wachtwoord van de WLAN-controller op.
Je kunt je PB in systeemplafonds inbouwen, door een
plafondplaat te vervangen door het paneel. De afme-
tingen van de plafondplaat moet altijd overeenkomen
met de afmetingen van het paneel.
Montage in afhangende plafonds
1.2
Schroef de meegeleverde veerhouders met de schroeven op je paneel vast. Maak een plafonduitsnede; de afme-
tingen van de uitsnede vindt je in de volgende opsomming:
Voer de uitsnede zeer nauwkeurig uit. De randen van de uitsnede moeten het gewicht van de lamp kunnen dragen.
Sluit in het plafond de stroomkabel aan. Plaats het paneel in de plafonduitsnede, door de veerhouder terug te
drukken. Klik het paneel volledig vast.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Fouten en wijzigingen voorbehouden Informatie / technische ondersteuning: www.lead-energy.com

NEDERLANDSE
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Fouten en wijzigingen voorbehouden Informatie / technische ondersteuning: www.lead-energy.com
Montage met optioneel verkrijgbare PANEL FRAME
PF (lees ook de montagehandleidingen van de
toebehoren).
Stel de vier profielen samen en draai deze elk met
vier schroeven in de hiervoor aangebrachte gaten
op beide eindkappen. Bevestig het frame aan het
plafond. Gebruik hierbij bevestigingsmaterialen
die geschikt zijn voor je plafond. Maak vervolgens
een eindkap van het frame los, breng de elektrische
aansluiting tot stand en plaats je paneel.
Draai nu de eindkap weer vast met de vier
schroeven.
1.4
Hiervoor heb je behalve het frame een geschikte
ROPE HANGER SET nodig.
Stel de vier profielen samen en draai deze elk met
vier schroeven in de hiervoor aangebrachte gaten
op beide eindkappen. Bevestig de montagesokkel
van je ROPE HANGER SET op het plafond. Gebruik
hierbij bevestigingsmaterialen die geschikt zijn
voor je plafond.
Bevestig de hiervoor bedoelde uiteinden van je
ROPE HANGER SET op het PANEL FRAME. Maak
vervolgens een eindkap van het frame los en plaats
je paneel. Draai nu de eindkap weer vast met de vier
schroeven en breng een elektrische aansluiting tot
stand.
Montage als aanbouwlamp
1.3 Montage als afgehangen lamp met frame
Lees ook de montagehandleidingen van de toebehoren.
Montage als afgehangen lamp zonder frame
1.5
1. Bevestig de montagesokkel van je ROPE HANGER SET op het plafond. Gebruik hierbij bevestigingsmaterialen
die geschikt zijn voor je plafond.
2. Bevestig de contrastukken op je ROPE HANGER SET op het PANEL FRAME in de hiervoor bestemde boorgaten
met de meegeleverde schroeven.
3. Schroef het eindstuk van je ROPE HANGER SET op de eerder bevestigde contrastukken op het paneel.
4. Breng de elektrische aansluiting tot stand.

SVENSKA
Tack för att du har valt en produkt från LEAD energy
AG. Om du behöver vår service kan du nå oss via vår
hemsida och via e-post.
?
[e-mail]
www.lead-energy.com
Avsedd användning Observera
Beakta ovillkorligen de medföljande varningsanvis-
ningarna innan installationen!

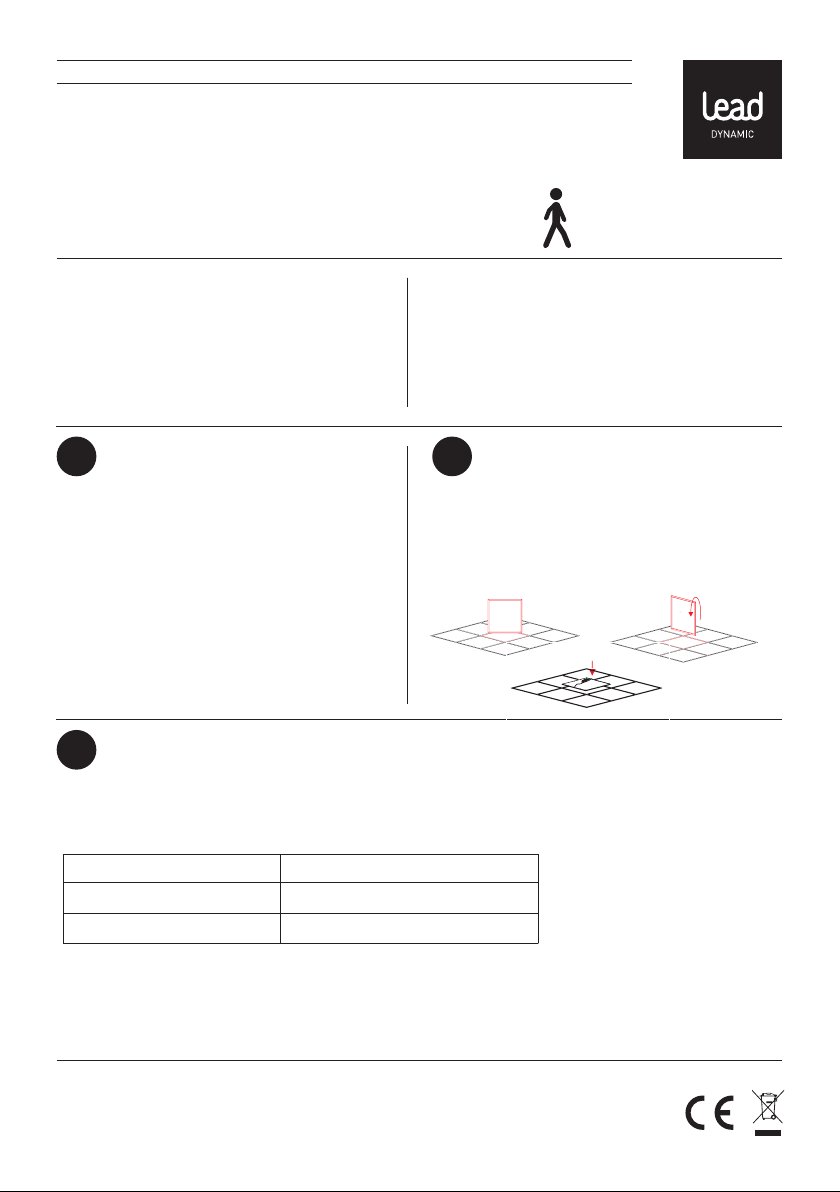

Du kan montera panelerna PB i rastertak eller som
takmonterat ljus eller upphängd lampa med till-
behör tillgängliga som tillval.
Montage
1Montage i rastertak
1.1
Observera att WLAN-controllern för din lampa
måste vara tillgänglig för konfiguration av pro-
dukten. Du kan även konfigurera din lampa innan
monteringen. Inställningarna bibehålls även efter
att du frånskiljer strömförsörjningen. Notera SSID
och lösenord för WLAN-controllern.
Du kan montera din PB i rastertak genom att du
ersätter en takplatta med panelen. Takplattan måste
då ovillkorligen motsvara panelens storlek.
Montage i undertak
1.2
Fäst fjäderklämmorna som medföljer på din panel med skruvarna. Skapa ett takurtag. Urtagets storlek hittar du
i följande lista:
Du måste utföra urtaget mycket exakt. Kanterna på urtaget måste kunna bära armaturens vikt.
Anslut nätkabeln till elnätet i taket. Sätt in panelen i takurtaget genom att du trycker tillbaka fjäderhållarna.
Säkerställ att panelen är helt ihakad.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Med reservation för fel och ändringar Information/teknisk support: www.lead-energy.com

SVENSKA
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Med reservation för fel och ändringar Information/teknisk support: www.lead-energy.com
Montage med PANEL FRAME PF tillgänglig
som tillval (observera även tillbehörets
monteringsanvisning).
Sätt ihop de fyra profilerna och skruva fast dem
med vardera fyra skruvar i hålen avsedda för detta
på de båda ändskydden. Fäst ramen i taket. För
detta måste du använda fastsättningsmaterial som
är lämpligt för ditt tak. Lossa sedan ett ändskydd
från ramen, upprätta den elektriska anslutningen
och lägg in din panel.
Skruva nu fast ändskyddet igen med de fyra
skruvarna.
1.4
För detta behöver du förutom ramen även ett pas-
sande ROPE HANGER SET.
Sätt ihop de fyra profilerna och skruva fast dem
med vardera fyra skruvar i hålen avsedda för detta
på de båda ändskydden. Fäst montagesockeln för
ditt ROPE HANGER SET i taket. För detta måste du
använda fastsättningsmaterial som är lämpligt för
ditt tak.
Fäst de för detta avsedda ändarna på ditt ROPE
HANGER SET i PANEL FRAME. Lossa sedan ett
ändskydd från ramen och lägg in din panel. Skruva
nu fast ändskyddet igen med de fyra skruvarna och
upprätta den elektriska anslutningen.
Montage som utanpåliggande armatur
1.3 Montage som upphängd lampa med ram
Observera även tillbehörets monteringsanvisning.
Montage som upphängd lampa utan ram
1.5
1. Fäst montagesockeln för ditt ROPE HANGER SET i taket. För detta måste du använda fastsättningsmaterial
som är lämpligt för ditt tak.
2. Fäst motstyckena i ditt ROPE HANGER SET på PANEL FRAME i de för detta avsedda hålen med de medföljande
skruvarna.
3. Skruva fast ändstyckena för ditt ROPE HANGER SET i de tidigare fastsatta motstyckena i panelen.
4. Upprätta den elektriska anslutningen.

ČEŠTINA
Děkujeme, že jste se rozhodli pro výrobek spo-
lečnosti LEAD energy AG. V případě zájmu o naše
služby nás můžete kontaktovat přes naši domovskou
stránku nebo e-mailem.
?
[e-mail]
www.lead-energy.com
Použití vsouladu surčeným účelem Upozornění
Před instalací je nezbytné vzít na vědomí všechna při-
ložená výstražná upozornění!
Panely PB lze namontovat do mřížkových stropů nebo
je lze s volitelným příslušenstvím namontovat jako
svítidlo na stropní plochu nebo jako zavěšené svítidlo.
Montáž
1Montáž do mřížkových stropů
1.1
Pozor, pro konfiguraci produktu musíte mít přístup
k bezdrátovému ovladači Vašeho svítidla. Svítidlo
lze konfigurovat i před montáží. Uložená nastavení
zůstanou zachována i poté, co odpojíte síťové napá-
jení. Poznamenejte si SSID (síťový identifikátor) a
heslo bezdrátového ovladače.
Panely PB lze namontovat do mřížkových stropů tak,
že jednu stropní desku nahradíte panelem. Přitom
je bezpodmínečně nutné, aby velikost stropní desky
odpovídala velikosti panelu.
Montáž do stropních podhledů
1.2
Upevněte přiložené držáky pera pomocí šroubů k Vašemu panelu. Vyřežte otvor ve stropním podhledu; možné
velikosti otvorů naleznete v následujícím seznamu:
Výřez je třeba udělat velmi precizně. Okraje výřezu musejí být schopny unést váhu svítidla. Připravte ve stropním
podhledu přípojku síťového kabelu. Zasaďte panel do otvoru ve stropním podhledu tak, že zatlačíte zpět držáky
pera. Ujistěte se, že panel zcela zapadl do otvoru.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com

ČEŠTINA
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com
Montáž s volitelně dostupným rámem PANEL
FRAME PF (Dbejte také na návody k montáži
příslušenství).
Složte čtyři profily rámu dohromady a sešroubujte
je vždy čtyřmi šrouby v připravených otvorech, u
obou koncových krytek. Připevněte rám na strop. K
tomu je třeba použít spojovací materiál vhodný pro
Váš strop. Poté uvolněte jednu koncovou krytku z
rámu, zapojte panel do sítě a panel zasaďte.
Nyní opět zašroubujte koncovou krytku pomocí čtyř
šroubů.
1.4
Kromě rámu je k této montáži potřeba ještě vhodná
sada ROPE HANGER.
Složte čtyři profily rámu dohromady a sešroubujte
je vždy čtyřmi šrouby v připravených otvorech, u
obou koncových krytek. Připevněte montážní patky
Vaší sady ROPE HANGER na strop. K tomu je třeba
použít spojovací materiál vhodný pro Váš strop.
Připevněte k tomu určené konce sady ROPE
HANGER k rámu PANEL FRAME. Poté uvolněte
jednu koncovou krytku z rámu a panel zasaďte.
Nyní opět zašroubujte koncovou krytku pomocí čtyř
šroubů a zapojte svítidlo do sítě.
Montáž svítidla na plochu stropu
1.3 Montáž jako zavěšené svítidlo s rámem
Dbejte také na návody k montáži příslušenství.
Montáž jako zavěšené svítidlo bez rámu
1.5
1. Připevněte montážní patky Vaší sady ROPE HANGER na strop. K tomu je třeba použít spojovací materiál vhodný
pro Váš strop.
2. Pomocí přiložených šroubů připevněte protikusy k Vaší sadě ROPE HANGER do připravených děr na rámu
PANEL FRAME.
3. Přišroubujte koncovky Vaší sady ROPE HANGER na protikusy, které jste předem připevnili na panel.
4. Zapojte svítidlo do sítě.

SLOVENSKÝ
Ďakujeme, že ste si vybrali produkt spoločnosti LEAD
energy AG. Ak by ste potrebovali služby nášho servis-
ného oddelenia, sme Vám k dispozícii na našich
internetových stránkach alebo cez e-mail.
?
[e-mail]
www.lead-energy.com
Použitie vsúlade surčením Upozornenie
Pred inštaláciou je nevyhnutne potrebné dodržať pri-
ložené výstražné pokyny.
Panely PB možno zabudovať do rastrových stropov,
alebo ich spomocou voliteľne dostupného príslušen-
stva inštalovať na stropy alebo ako závesné svietidlá.
Montáž
1Montáž do rastrových stropov
1.1
Na konfiguráciu produktu musí byť dostupný WLAN
ovládač Vašej žiarivky. Žiarivku možno nakonfigu-
rovať aj pred montážou. Vykonané nastavenia sa
zachovajú aj vtedy, keď bola žiarivka odpojená od
siete. Poznamenajte si SSID a heslo Vášho WLAN
ovládača.
Vaše PB panely môžete zabudovať do rastrových
stropov tak, že sa stropná doska vymení za panel.
Veľkosť stropnej dosky sa samozrejme musí zhodovať
sveľkosťou panelu.
Montáž do zavesených podhľadov
1.2
Skrutkami upevnite na panel priložené pružinové držiaky. Vytvorte vstrope výrez. Pre potrebné rozmery výrezu
platí nasledujúci prehľad:
Výrez je potrebné zhotoviť veľmi precízne. Okraje výrezu musia byť spôsobilé niesť hmotnosť osvetľovacieho telesa.
Vytvorte vstrope elektrickú prípojku na sieťový kábel. Zasaďte panel stlačením pružinových držiakov do stropného
výrezu. Ubezpečte sa, že sa panel úplne zatlačil a zapadol do svojej polohy.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com

SLOVENSKÝ
Montáž s voliteľne dostupným panelovým rámom
PANEL FRAME PF (dodržte tiež montážne pokyny
kpríslušenstvu).
Zložte štyri profily do jedného celku a zaskrutkujte
ich každý štyrmi skrutkami do príslušných otvorov
v oboch koncových uzáveroch. Upevnite rám do
stropu. Za týmto účelom je potrebné použiť vhodné
upevňovacie materiály pre daný druh stropu.
Následne uvoľnite z rámu jeden koncový uzáver,
vytvorte elektrické spojenie a vložte panel.
Koncový uzáver znovu zaskrutkujte späť spoužitím
štyroch skrutiek.
1.4
Za týmto účelom je navyše krámu potrebný vhodný
závesný súbor ROPE HANGER.
Zložte štyri profily do jedného celku a zaskrutkujte
ich každý štyrmi skrutkami do príslušných otvorov
v oboch koncových uzáveroch. Upevnite do stropu
montážne patice Vášho súboru ROPE HANGER. Za
týmto účelom je potrebné použiť vhodné upevňo-
vacie materiály pre daný druh stropu.
Upevnite na to určené konce Vášho súboru ROPE
HANGER k panelovému rámu PANEL FRAME.
Následne uvoľnite z rámu jeden koncový uzáver a
vložte panel. Koncový uzáver znovu zaskrutkujte
späť s použitím štyroch skrutiek a vytvorte elek-
trické spojenie.
Montáž ako stropné svietidlo
1.3 Montáž ako závesné svietidlo s rámom
Dodržte tiež inštalačné pokyny kpríslušenstvu.
Montáž ako závesné svietidlo bez rámu
1.5
1. Upevnite montážne patice Vášho závesného súboru ROPE HANGER do stropu. Na tento účel je potrebné použiť
vhodné upevňovacie materiály pre daný druh stropu.
2. Upevnite opačné konektory kVášmu závesnému súboru ROPE HANGER priloženými skrutkami do príslušných
vyvŕtaných otvorov vpanelovom ráme PANEL FRAME.
3. Zaskrutkujte koncovky Vášho závesného súboru ROPE HANGER do opačných konektorov na paneli, ktoré sa
upevnili v predchádzajúcom kroku.
4. Vytvorte elektrické spojenie.
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Chyby a změny vyhrazeny Informace / technická podpora: www.lead-energy.com

ROMÂN
Îţi mulţumim că te-ai decis pentru un produs LEAD
energy AG. Dacă ai nevoie de serviciile noastre,
suntem disponibili pe pagina noastră de internet sau
pe e-mail.
?
[e-mail]
www.lead-energy.com
Utilizare conformă cu destinaţia Indicaţie
Înainte de instalare citeşte neapărat indicaţiile de
avertizare anexate!
Îţi mulţumim că te-ai decis pentru un produs LEAD
energy AG. Dacă ai nevoie de serviciile noastre,
suntem disponibili pe pagina noastră de internet sau
pe e-mail.
Montaj
1Montaj în tavane cu grilaj
1.1
Ai grijă că pentru configurarea produsului tre-
buie să fie accesibil controlerul WLAN al lămpii.
Poţi configura lampa şi înainte de montaj. Setările
se păstrează şi dacă deconectezi alimentarea cu
energie electrică. Notează-ţi SSID şi parola contro-
lerului WLAN.
Poţi monta PB în tavane cu grilaj înlocuind o placă
de tavan cu panoul. Mărimea plăcii de tavan trebuie
neapărat să corespundă mărimii panoului. WLAN.
Montaj în tavane suspendate
1.2
Fixează suporturile cu arc de panou cu ajutorul şuruburilor. Realizează un decupaj în tavan; informaţii despre
mărimea decupajului găseşti în continuare:
Decupajul trebuie realizat cu mare precizie. Marginile decupajului trebuie să suporte greutatea lămpii.
În tavan realizează conexiunea electrică a cablului de reţea. Montează panoul în decupaj, apăsând înapoi suportu-
rile cu arc. Asigură-te ca panoul este fixat complet.
PB29:
PB59:
PB62:
289 x 289 mm
589 x 589 mm
609 x 609 mm
PB60:
PB120S:
PB120:
589 x 289 mm
1189 x 139 mm
1189 x 289 mm
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Ne excludem greşelile şi ne rezervăm dreptul de a face modificări Informaţii / asistenţă tehnică: www.lead-energy.com

ROMÂN
LEAD energy AG Am Stadtbad 37 45219 Essen-Kettwig Ne excludem greşelile şi ne rezervăm dreptul de a face modificări Informaţii / asistenţă tehnică: www.lead-energy.com
Montaj cu PANEL FRAME PF disponibil la
cerere (Respectă şi instrucţiunilor de montaj ale
accesoriilor).
Montează cele patru profiluri împreună şi fixea-
ză-le cu câte patru şuruburi în găurile speciale
prevăzute pentru acest lucru în ambele capace
de capăt. Fixează cadrul de tavan. Pentru aceasta
trebuie să foloseşti materialele de fixare potrivite
pentru tavanul tău. Apoi desfă un capac de capăt
din cadru, realizează conexiunea electrică şi mon-
tează panoul.
Prinde înapoi capacul de capăt cu cele patru
şuruburi
1.4
Pe lângă cadru, în acest caz ai nevoie de un SET
potrivit ROPE HANGER.
Montează cele patru profiluri împreună şi fixea-
ză-le cu câte patru şuruburi în găurile speciale
prevăzute pentru acest lucru în ambele capace de
capăt. Fixează soclul de montaj al SETULUI ROPE
HANGER de tavan. Pentru aceasta trebuie să folo-
seşti materialele de fixare potrivite pentru tavanul
tău.
Fixează capetele prevăzute pentru aceasta ale
SETULUI ROPE HANGER de CADRUL PANOULUI.
Apoi desfă un capac de capăt din cadru şi montează
panoul. Prinde înapoi capacul de capăt cu cele
patru şuruburi şi realizează conexiunea electrică.
Montaj sub formă de lampă adăugată
1.3 Montaj sub formă de lampă suspendată cu
cadru
Respectă şi instrucţiunilor de montaj ale accesoriilor.
Montaj sub formă de lampă suspendată fără cadru
1.5
1. Fixează soclul de montaj al SETULUI ROPE HANGER de tavan. Pentru aceasta trebuie să foloseşti materialele
de fixare potrivite pentru tavanul tău.
2. Fixează contrapiesele SETULUI ROPE HANGER de PANEL FRAME în găurile special prevăzute, folosind
şuruburile incluse în livrare.
3. Înşurubează piesele terminale ale SETULUI ROPE HANGER SETS de contrapiesele de pe panou.
4. Realizează conexiunea electrică.

LEAD energy AG
Am Stadtbad 37
45219 Essen-Kettwig
Germany
www.lead-energy.com
