LED Linear ULTIMA-S User manual

INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG
ULTIMA-S | STAND-ALONE IP40
LED Linear™GmbH
Pascalstraße 9
47506 Neukirchen-Vluyn
Germany
Phone [phone]
Fax [phone]
[e-mail]
MADE IN GERMANY

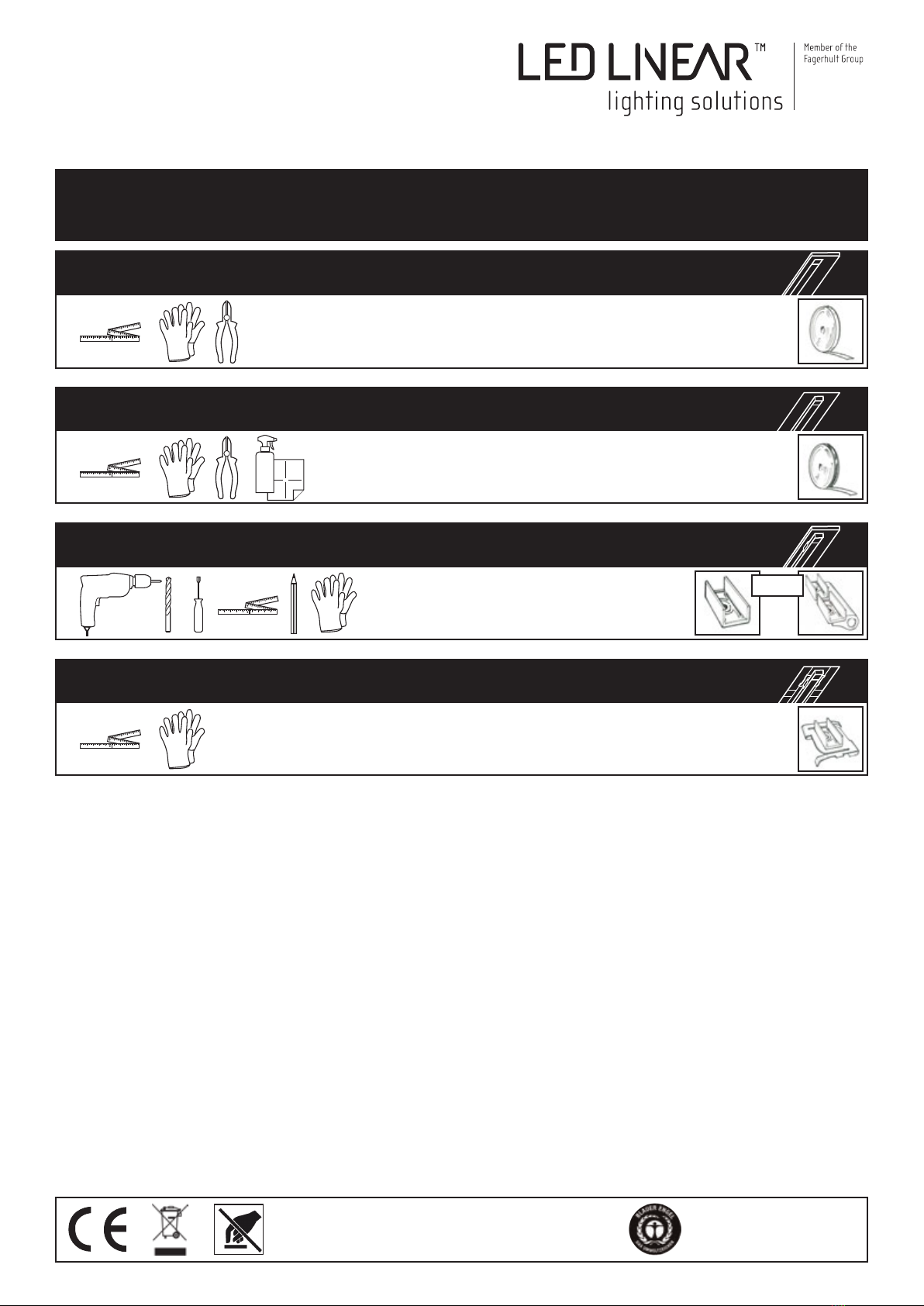

ANBAU MIT CLIP RASTERDECKE | SURFACE MOUNTED WITH CLIP GRID CEILING
Erforderliches Werkzeug
Required tools
ANBAU MIT CLIP ODER SCHWENKWINKEL | SURFACE MOUNTED WITH CLIP OR ADJUSTABLE MOUNTING CLIP
Erforderliches Werkzeug
Required tools
EINBAU MIT STAHLBAND | RECESSED WITH STEEL STRIP
Erforderliches Werkzeug
Required tools
ANBAU MIT STAHLBAND | SURFACE MOUNTED WITH STEEL STRIP
Erforderliches Werkzeug
Required tools
© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
Achtung: LEDs nicht berühren.
Bruchempfindlich! Elektrostatische
Entladungen können die LEDs beschädigen.
Attention: Do not touch LEDs. Fragile!
Electrostatic discharges can damage the LEDs.
Art. # 33100051
Erforderliches Zubehör
Required accessories
Erforderliches Zubehör
Required accessories
Erforderliches Zubehör
Required accessories
Erforderliches Zubehör
Required accessories
Printed on
VIVUS 89
Recycling
oder | or

ULTIMA S | STAND-ALONE IP40 INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG
LED Linear™GmbH
Pascalstraße 9
47506 Neukirchen-Vluyn
Germany
Phone [phone]
Fax [phone]
[e-mail]
Allgemeine Sicherheitshinweise
• Lesen Sie die Anleitung vor Montage und Inbetriebnahme.
• Übergeben Sie die Anleitung dem Kunden zur Aufbewahrung.
• Entfernen Sie nicht das Typenschild der Leuchte.
• Beachten Sie die nationalen Installations- und Unfallverhütungsvorschriften bei der Montage.
Die Installation darf nur von einer geschulten elektrotechnischen Fachkraft durchgeführt werden.
• Beschädigte Leitungen dürfen nur von geschultem elektrotechnischen Fachpersonal gewechselt
werden.
• Bei unsachgemäßer Montage oder nachträglicher Änderung an der Leuchte wird keine Haftung
übernommen.
• Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten
Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden.
• LED-Leuchtmittel (ohne IP67 Schutz) dürfen nicht gereinigt werden.
• Reinigen Sie die Leuchte regelmäßig mit einem angefeuchteten weichen Tuch.
Benutzen Sie nur lösungsmittelfreie Reinigungsmittel. Achtung, vorher Netzversorgung trennen und
System abkühlen lassen.
• Zum Schutz der Oberflächen vor Schmutz und Fingerabdrücken empfehlen wir das Tragen von Schutz-
handschuhen während der Montage.
• Die Entsorgung des Systems muss über die Entsorgung von Elektronikprodukten erfolgen gemäß der
EU-Richtlinie-WEEE (Waste Electronical and Electronic Equipment).
• Zur Beantwortung von technischen Rückfragen steht Ihnen unser Projektmanagement bzw. unsere
weltweiten Niederlassungen und Distributoren zur Verfügung. Bitte richten Sie Ihre Anfrage an
[e-mail].
• Magnete können die Funktion von Herzschrittmachern und implantierten Defibrillatoren beeinflussen.
• Magnete erzeugen ein weit reichendes, starkes Magnetfeld. Sie können unter anderem Fernseher und
Laptops, Computer-Festplatten, Kreditkarten und EC-Karten, Datenträger, mechanische Uhren, Hörgeräte
und Lautsprecher beschädigen.
Netzspannung / Anschluss
• Überprüfen Sie die Spannungsfreiheit des Systems vor Montage und Wartung.
Achtung Stromschlaggefahr!
• Setzen Sie nur Konverter mit geeigneter Netzspannung ein.
• Der Betrieb der Leuchte mit veränderten oder beschädigten Anschlussleitungen ist nicht zulässig.
• Unterbrechen Sie bei einer Dreiphaseninstallation nicht den Neutralleiter der elektronischen
Betriebsgeräte.
• Stromgetriebene (Constant Current) LED-Module dürfen sekundärseitig nicht geschaltet werden.
• Vermeiden Sie Überspannung an den elektronischen Betriebsgeräten.
• Die Anschlussleitung darf den Lichtausstrahlungsbereich nicht verdecken.
• Verbinden und Trennen der Leuchte und des Betriebsgeräts unter anliegender Netzspannung kann zu
Beschädigungen der Komponenten führen.
• Nicht zueinander passende Leuchten und Betriebsgeräte können sich gegenseitig beschädigen.
• Falsch gepolte Leitungen beschädigen die Leuchte.
• Die Installation einer Dali Anlage darf nur von geschulten Fachkräften durchgeführt werden.
Achten Sie auf die eventuell erforderliche Netzspannungsfestigkeit des Dali-Betriebsgeräts.
• Für den Dimmbetrieb sind nur geeignete Dimmer einzusetzen. Beachten Sie die Herstellerangaben.
Nicht geeignete Dimmer können das Gesamtsystem beschädigen.
• Zum Anschluss der Leuchte an das Versorgungsnetz sind Anschlussklemmen in Übereinstimmung
mit EN 60998-2-1 oder EN 60998-2-2 zu verwenden.
Umgebung
• Achten Sie auf die bestimmungsgemäßen Umgebungsbedingungen, unter denen die Leuchte
betrieben werden darf.
• Installieren Sie die Leuchte an einem Ort, an der sie nicht direkter Sonneneinstrahlung oder Wärme-
quellen ausgesetzt wird.
• Achten Sie darauf, dass die Einbauvariante nicht mit Dämmmaterial abgedeckt wird.
• Decken Sie Leuchte und Betriebsgerät wegen Überhitzungsgefahr nicht ab.
• Achten Sie auf den Mindestabstand zwischen Leuchte und beleuchtetem Objekt.
• Achten Sie bei Deckenbefestigung der Leuchte auf die zulässigen Deckenlasten.
• Außenbeleuchtung sollte nur nach Sonnenuntergang bis zum Sonnenaufgang betrieben werden.
• Achten Sie darauf, dass die Leuchte im Außenbereich überdacht ist, wenn diese nach unten strahlt,
um einen Wasserstau auf der Rückseite zu verhindern.
General Safety Instructions
• Read the instructions for installation and commissioning.
• Pass the instructions to the customer for safekeeping.
• Do not remove the type plate of the luminaire.
• Please note the national installation and accident prevention regulations during installation.
The installation must be performed only by a trained electrical specialist.
• Damaged cables may only be changed by trained electrical personnel.
• For improper installation or any subsequent change to the luminaire no liability is accepted.
• The light source of this lamp may be replaced only by the manufacturer or an authorized service
technician or a similarly qualified person.
• LED lamps (without IP67 protection) must not be cleaned.
• Clean the luminaire regularly with a smooth damp cloth. Only use solvent-free cleaning agents.
Attention: previously cut off the mains supply and allow system to cool down.
• To protect the surface from dirt and fingerprints, we recommend the use of protective gloves
during installation.
• The disposal of the system must be carried out on the disposal of electronic products in accordance
with the EU Directive WEEE (Waste Electronical and Electronic Equipment).
• In order to answer technical queries, please contact our project management respectively our
worldwide branches and distributors. Please send your request to [e-mail].
• Magnets can affect the function of pacemakers and implanted defibrillators.
• Magnets generate a strong magnetic field. Among other things, magnets can damage televisions and
laptops, computer hard drives, credit and debit cards, mechanical watches, hearing aids and speakers.
Mains voltage / connection
• Check that there is no voltage of the system prior to installation and maintenance.
Beware of electric shock!
• Only use converters of the correct voltage.
• It is not allowed to use the luminaires with altered or damaged connector cables.
• In case of a three-phase installation do not interrupt the neutral conductor of the electronic ballasts.
• Electrically operated (Constant Current) LED modules must not be secondary side connected.
• Avoid overvoltage at the electronic control gear.
• The cable must not cover the light-emitting portion.
• Connecting and disconnecting the luminaire and the control gear under present voltage can cause
damage to the components.
• Mismatched luminaires and control gears can damage each other.
• Wrongly polarized cables damage the luminaire.
•Do not cut off any connectors. Cutting off a connector turns an IP67 fixture into an IP20 fixture
due to the open cable leads. Please use Vario Protect Snap to seal end of run. Cutting off the
connectors voids the fixture warranty.
• The installation of a Dali system may only be performed by trained personnel. Pay attention to any
necessary mains voltage resistance of the Dali operating device.
• Only suitable dimmers must be used for dimming. Observe the manufacturer‘s instructions.
Not suitable dimmers can damage the whole system.
• Terminals in accordance with EN 60998-2-1 or EN 60998-2-2 must be used for connecting the lamp
to the power grid.
Environment
• Pay attention to the allowable ambient conditions under which the luminaire may be operated.
• Install the luminaire in a place where it is not exposed to direct sunlight or heat sources.
• Ensure that the recessed version is not covered with insulating material.
• Do not cover luminaire and control gear to prevent overheating.
• Pay attention to the minimum distance between luminaire and lighted object.
• Be careful with allowable floor loads in case of ceiling mounting of the luminaire.
• Exterior lighting should be used only after sunset until sunrise.
• Ensure a sheltered environment if the luminaire is used as a downlight in outdoor applications.
© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020

ANBAU MIT CLIP ODER SCHWENKWINKEL 3.1–3.7
SURFACE MOUNTED WITH CLIP
OR ADJUSTABLE MOUNTING CLIP
EINBAU MIT STAHLBAND 1.1 – 1.8
RECESSED WITH STEEL STRIP
ANBAU MIT CLIP RASTERDECKE 4.1–4.8
SURFACE MOUNTED WITH CLIP GRID CEILING
ANBAU MIT STAHLBAND 2.1–2.10
SURFACE MOUNTED WITH STEEL STRIP
E
Schwarz | Black Art. # 13000354-SCH
Weiß | White Art. # 13000354-W
B
Art. # 18100048
A
Art. # 18100049
C
Schwarz | Black Art. # 13000348-SCH
Weiß | White Art. # 13000348-W
D
Art. # 13000371
© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
OPAL 15° | 25° | 40° | 60° | BW AS
Länge der Profile (mm) Anzahl der Befestigungen
Length of profiles (feet) Number of mounting accessories
0 – 1000 | 0 – 3,28 3
1001 – 2000 | 3,28 – 6,56 6
2001 – 3000 | 6,56 – 9,84 9
3001 – 4000 | 9,84 – 13,12 12
Breite 20 mm x 30 M
Width 0,79“ x x 98,4´
Breite 10 mm x 30 M
Width 0,39“ x 98,4´
oder | or
MONO
WEISS + BESCHRIFTUNG | WHITE + LABELING
GRAU | GREY
MONO
WEISS + BESCHRIFTUNG | WHITE + LABELING
GRAU | GREY

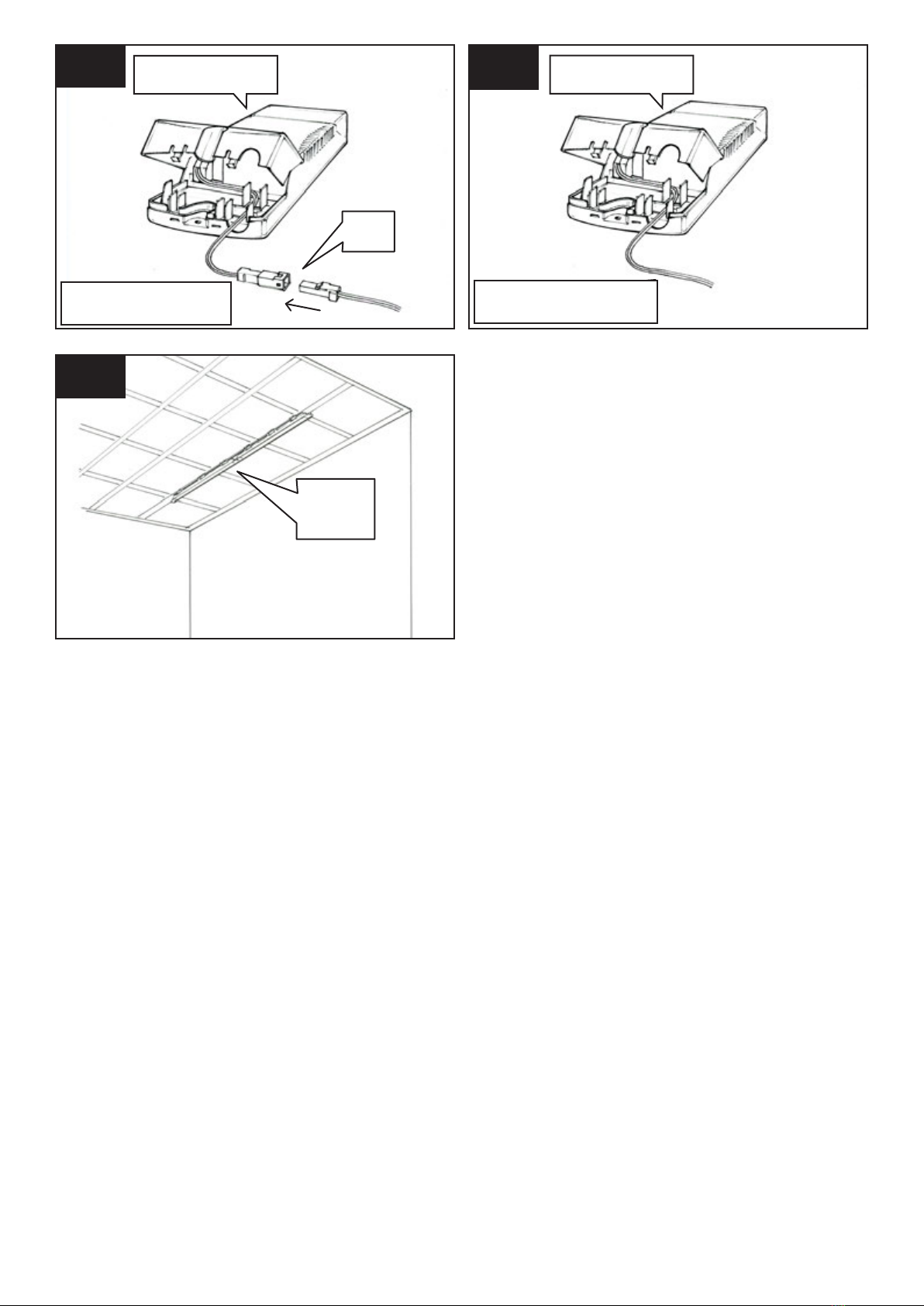

CONSTANT VOLTAGE CV
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
Verbindung mit offenem Kabel
Connection with open end cable
1.7.2
CLICK
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
EVG
PSU
Verbindung mit Steckern
Connection with connectors
1.7.1
© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020

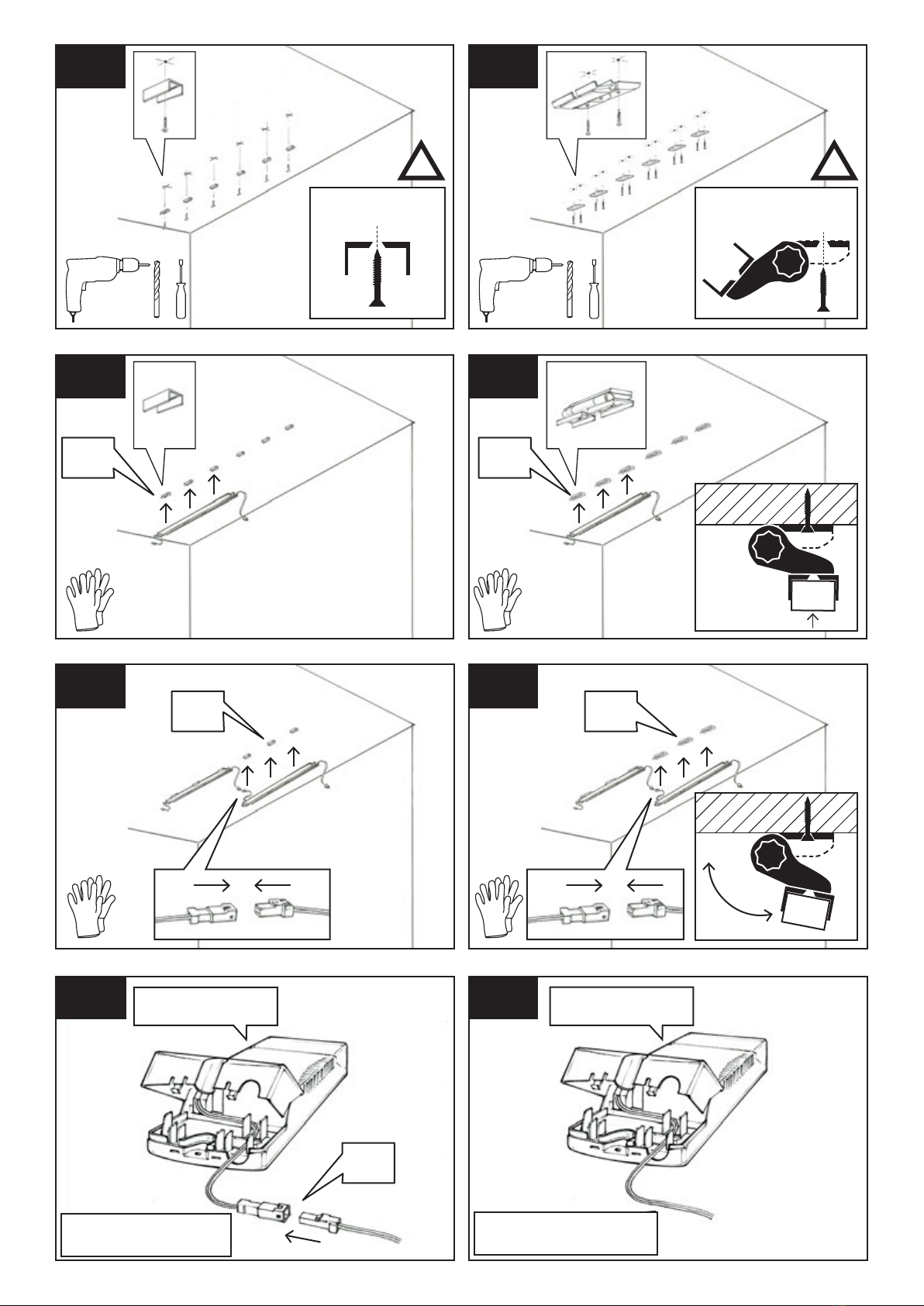

1.4
oder | or
1.5
Magnet
Magnet
CLICK
1.6
CLICK
1.1
L
1.3
L
L
L
1.2
EVG
PSU

© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
2.5
Folie
foil
2.6
2.3
LL
2.4
L
L
2.1
Isopropanol
Isopropanol
Spiegel/Glas | Stahl
Mirror/Glass | Steel
Holz | Putz
Wood | Plaster
2.2
L
L
1.8
OK

© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
2.7
CLICK
Magnet
Magnet
2.8
CLICK
CLICK
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
PSU
Verbindung mit Steckern
Connection with connectors
2.9.1
CLICK EVG
PSU
CONSTANT VOLTAGE CV
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
Verbindung mit offenem Kabel
Connection with open end cable
2.9.2
2.10
OK
3.1
L
3.2
BEISPIEL | EXAMPLE
Leuchte | Luminaire
L = 3000 mm | 9,84´
max. 150 mm
0,49´
L
max. 300 mm
0,98´
!

3.4.1 3.4.2
CLICKCLICK
3.3.1
!
M4 Senkkopfschraube
M4 countersunk screw
3.3.2
!
M4 Senkkopfschraube
M4 countersunk screw
© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
EVG
PSU
CONSTANT VOLTAGE CV
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
Verbindung mit offenem Kabel
Connection with open end cable
3.6.2
CLICK
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
EVG
PSU
Verbindung mit Steckern
Connection with connectors
3.6.1
3.5.1
CLICK
3.5.2
CLICK
ANBAU MIT SCHWENKWINKELSURFACE
MOUNTED WITH ADJUSTABLE MOUNTING CLIP
ANBAU MIT SCHWENKWINKELSURFACE
MOUNTED WITH ADJUSTABLE MOUNTING CLIP
ANBAU MIT SCHWENKWINKELSURFACE
MOUNTED WITH ADJUSTABLE MOUNTING CLIP
ANBAU MIT CLIP
SURFACE MOUNTED WITH CLIP
ANBAU MIT CLIP
SURFACE MOUNTED WITH CLIP
ANBAU MIT CLIP
SURFACE MOUNTED WITH CLIP

© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
3.7
OK
!
4.2
BEISPIEL | EXAMPLE
Leuchte | Luminaire
L = 3000 mm | 9,84´
max. 150 mm
0,49´
L
max. 300 mm
0,98´
4.1
L
4.3 4.4
CLICK
CLICK
4.6
CLICK
4.5
CLICK

© LED Linear GmbH / Alle Rechte und Änderungen vorbehalten. All rights reserved, subject to change / Technical amendments and graphical presentation are subject to change. Edition 04/2020
EVG
PSU
CONSTANT VOLTAGE CV
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
Verbindung mit offenem Kabel
Connection with open end cable
4.7.2
CLICK
SEPARAT ERHÄLTLICH
SEPARATELY AVAILABLE
EVG
PSU
Verbindung mit Steckern
Connection with connectors
4.7.1
4.8
OK
