LEGRAND ON-Q CPX306W-V1 User manual

Up to 6 feet
Hasta 6’
Up to 6 feet
Hasta 6’

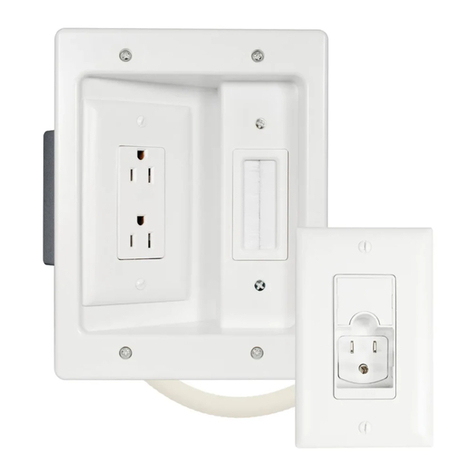

IN-WALL TV Power Kit
Model: CPX306W-V1
Installation Instructions
Manual de instrucciones
Tools Needed Herramientas Necesarias
Stud Finder
Localizador
de montantes
Pencil
Lápiz
Drywall
Saw
Sierra
para yeso
Level
Nivel
Phillips
Screwdriver
Phillips
Destornillador
Slotted
Screwdriver
Ranurado
Destornillador
Tape
Measure
Cinta métrica
IMPORTANT SAFETY INSTRUCTIONS
PLEASE READ ENTIRE MANUAL PRIOR TO USE
- SAVE THESE INSTRUCTIONS
INSTRUCCIONES DE
SEGURIDAD IMPORTANTES
LEA EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO –CONSÉRVELAS
CAUTION: Avoid potential personal injuries and property damage!
●RISK OF FIRE AND SHOCK - Only intended for use on 15
amp branch circuits.
●RISK OF FIRE - DO NOT install power supply cord within the wall cavity.
●RISK OF FIRE AND SHOCK - DO NOT connect this box with
any other circuits or outlets.
●Do not use this product for any purpose not explicitly specified
by manufacturer.
●Manufacturer is not responsible for damage or injury caused
by incorrect assembly or use.
●If you do not understand these instructions or have doubts
about the safety of the installation, assembly or use of this
product, contact customer sevice.
Legrand electrical products conform to and should be properly grounded
in compliance with requirements of the current National Electrical Code
or codes administered by local authorities. All electrical products may
present a possible electric shock or fire hazard if improperly installed
or used. Legrand electrical products may bear the mark of a Nationally
Recognized Testing Laboratory and should be installed in conformance
with current local and/or the National Electrical Code.
Se ajustan a los productos eléctricos de Legrand y correctamente deben
basarse en cumplimiento de los requisitos del código eléctrico nacional
actual o códigos administrados por las autoridades locales. Todos los
productos eléctricos pueden presentar un posible choque o incendio si mal
instalado o utilizado. Productos eléctricos Legrand podrán llevar la marca
de un nacionalmente reconocido laboratorio de prueba y deben instalarse
de conformidad con el actual local y/o el código eléctrico nacional.
1 2 3
CUTTING TEMPLATE
PLANTILLA DE CORTE
CUTTING TEMPLATE
PLANTILLA DE CORTE
CUTTING TEMPLATE
PLANTILLA DE CORTE
INSTALLATION PREPARATION
PREPARACIÓN DE LA INSTALACIÓN
TRACE
DELINEAR
CUT
CORTAR
Doc. #1412774 02/21 Rev B
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●Riesgo de incendio y choque - Solamente destinados a uso
en circuitos de 15 amperios
●Riesgo de incendio - No instale el cable de alimentación
dentro de la cavidad de la pared
●Riesgo de incendio y choque - No conecte este cuadro
a cualquier otros circuitos o los tomacorrientes
●No utilice este producto para ningún otro propósito que no sea
el explícitamente especificado por el fabricante
●El fabricante no se responsabiliza de ningún daño o lesión
resultante del montaje incorrecto o el uso indebido
●Si no entiende las instrucciones o si tiene dudas acerca de la
seguridad de la instalación, el montaje o el uso del producto,
póngase en contacto con el Servicio de Atención al Cliente.
Busque los lugares deseados (entre montantes).
Find your desired locations (between studs).
CUTTING TEMPLATE
PLANTILLA DE CORTE

©2021 Legrand AV Inc. All Rights Reserved. Made in China.
©2021 Legrand AV Inc. Todos los derechos reservados. Hecho en China.
Legrand AV Inc.
www.legrand.us 800.321.2343 1.877.BY.LEGRAND
RUN POWER CORD and A/V CABLES
PASAR LOS CABLES
ASSEMBLE
ENSAMBLAR
CONNECT CABLES
CONECTAR CABLES
SECURE
FIJAR
4
6
7
5
b
ac
bd
a
Doc. #1412774 02/21 Rev B
Insert into the wall and secure the lock tabs by
turning the scews.
Inserte la placa en la pared y atornille las pestañas
