LEGRAND SANUS WSSE11 User manual

WSSE1 1 / WSSE12
Speaker Stand
For SONOS®Era 100™
INSTRUCTION MANUAL
Texto en español, página 16 Deutscher Text Seiten 20 Svensk text sida 24 中文文字说明请参见第 28 页
Texte français page 18 Nederlandse tekst op pagina 22 Русский текст: стр. 26 日本語は 30 ページ
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
US: [phone] • EMEA: [phone] • UK: [phone]
We’re ready to help!

2
CAUTION: Avoid potential personal injuries and property damage!
•Check your speaker owner’s manual to see if there are any special requirements for mounting your speaker.
•Please read through these instructions completely to be sure you’re comfortable with this easy install process.
• Do not use this product for any purpose not explicitly specified by manufacturer.
• Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.
• If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product,
contact Customer Service at US: [phone] • EMEA: [phone] • UK: [phone].
Before getting started, let’s make sure this product is perfect for you!
This stand is designed to support only Sonos® Era 100™ speakers.
5 lbs.
(2.2 kg)
Speaker
Weight Limit
DO NOT
EXCEED
Tool Needed
Screwdriver
IMPORTANT SAFETY INSTRUCTIONS
—PLEASE READ ENTIRE MANUAL PRIOR TO USE —SAVE THESE INSTRUCTIONS

3

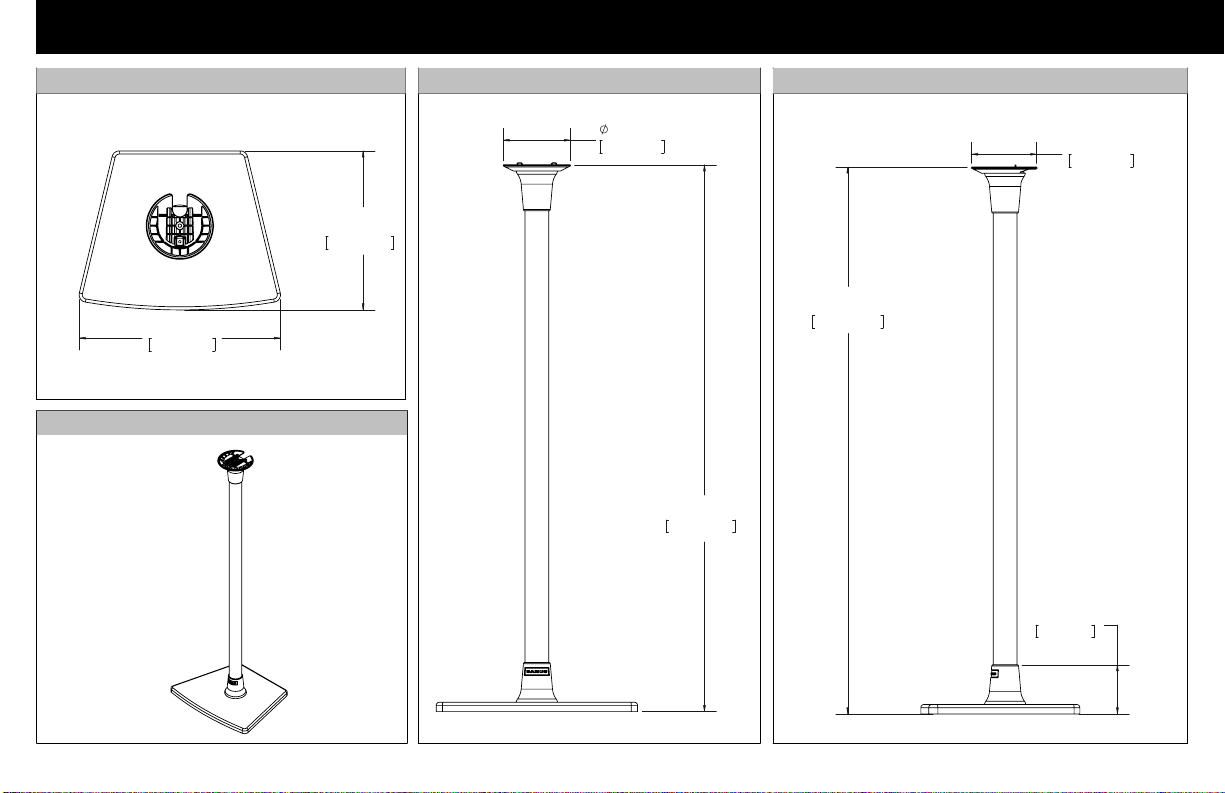

Dimensions
















 






 



 



4
  

 


Quantities shown are for one speaker stand.

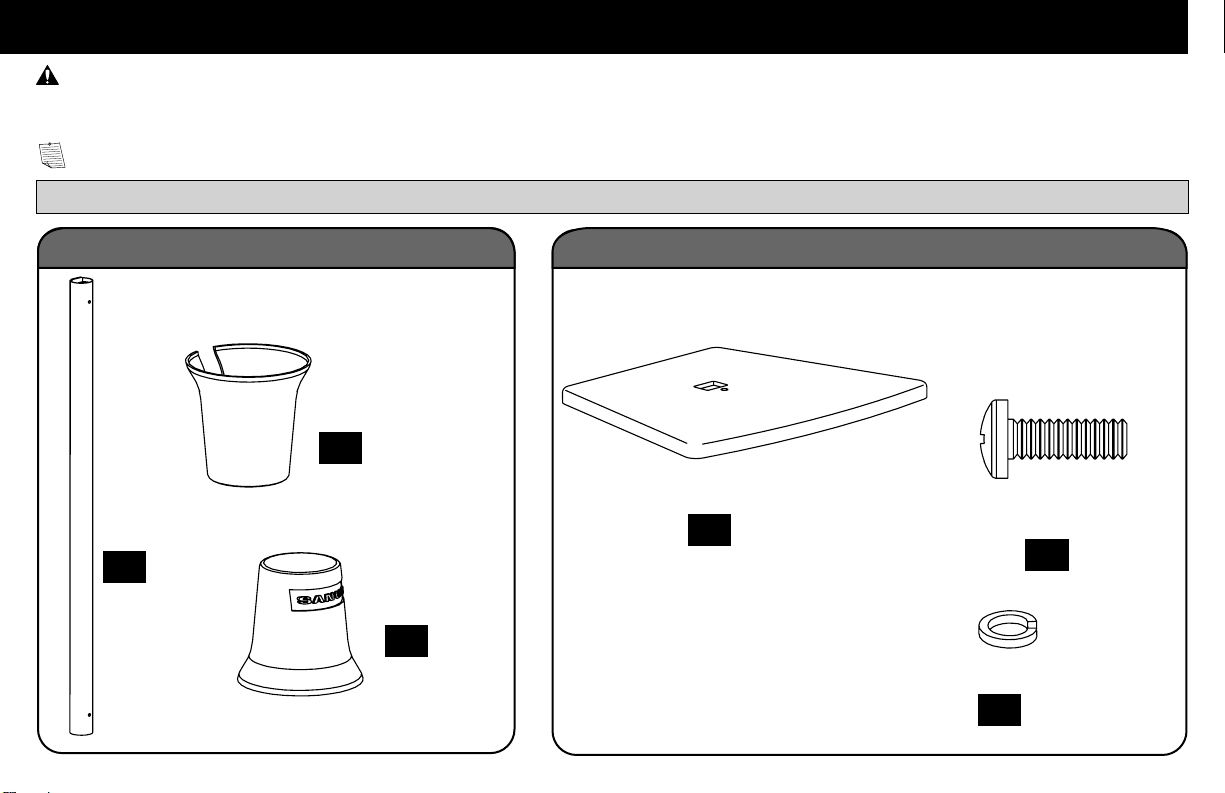

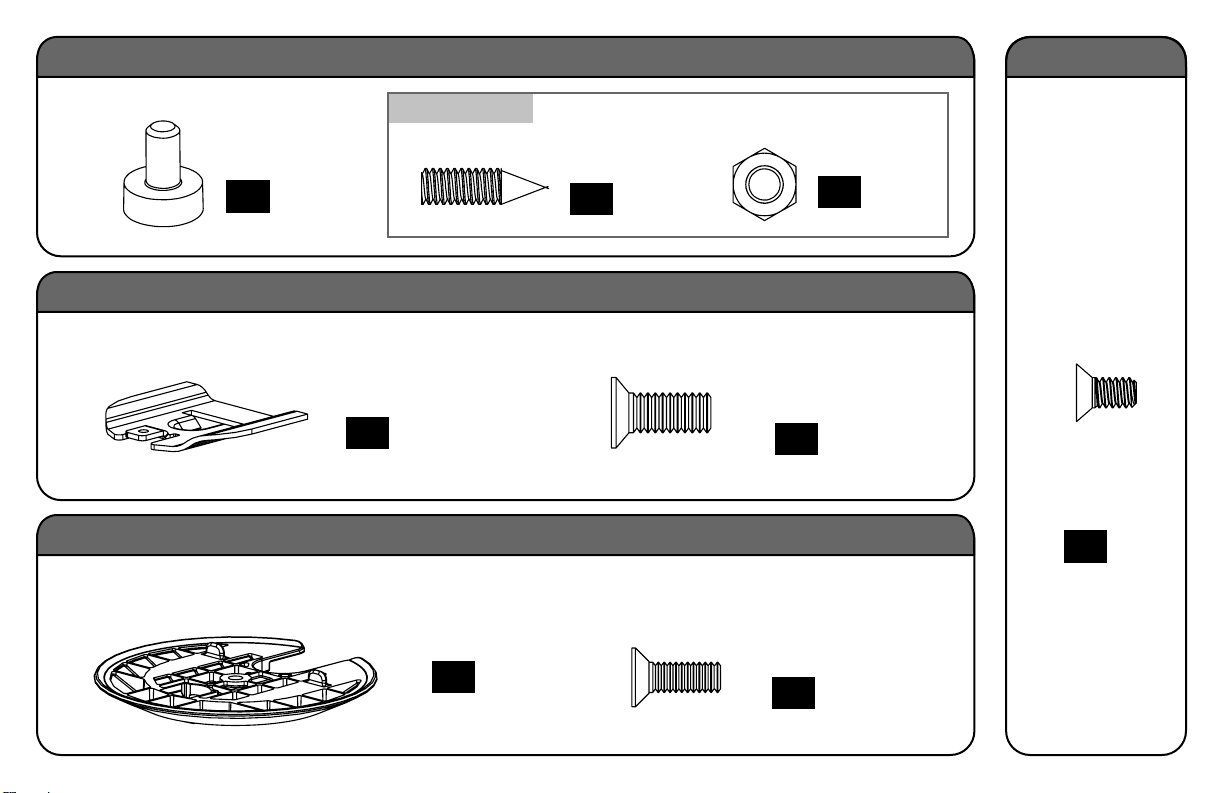

Parts and Hardware
NOTE: Not all hardware included will be used.
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact
Customer Service. Never use damaged parts!
STEP 2STEP 1
Base Base Assembly
Screw
Lock Washer
Tube
Top Collar
Bottom Collar
02 x1
03 x1
01 x1 05 x1
06 x1
04 x1

5
  

 


STEP 4
STEP 5
STEP 6
STEP 7
10 x1
12 x1
11 x1
13 x1
14 x1
Speaker Bracket
Top Bracket Top Bracket
Screw
Speaker
Screw
Securement
Screw
OPTIONAL
Carpet Spike
Jam Nut
Rubber Pad
07 x4 08 x4 09 x4

6

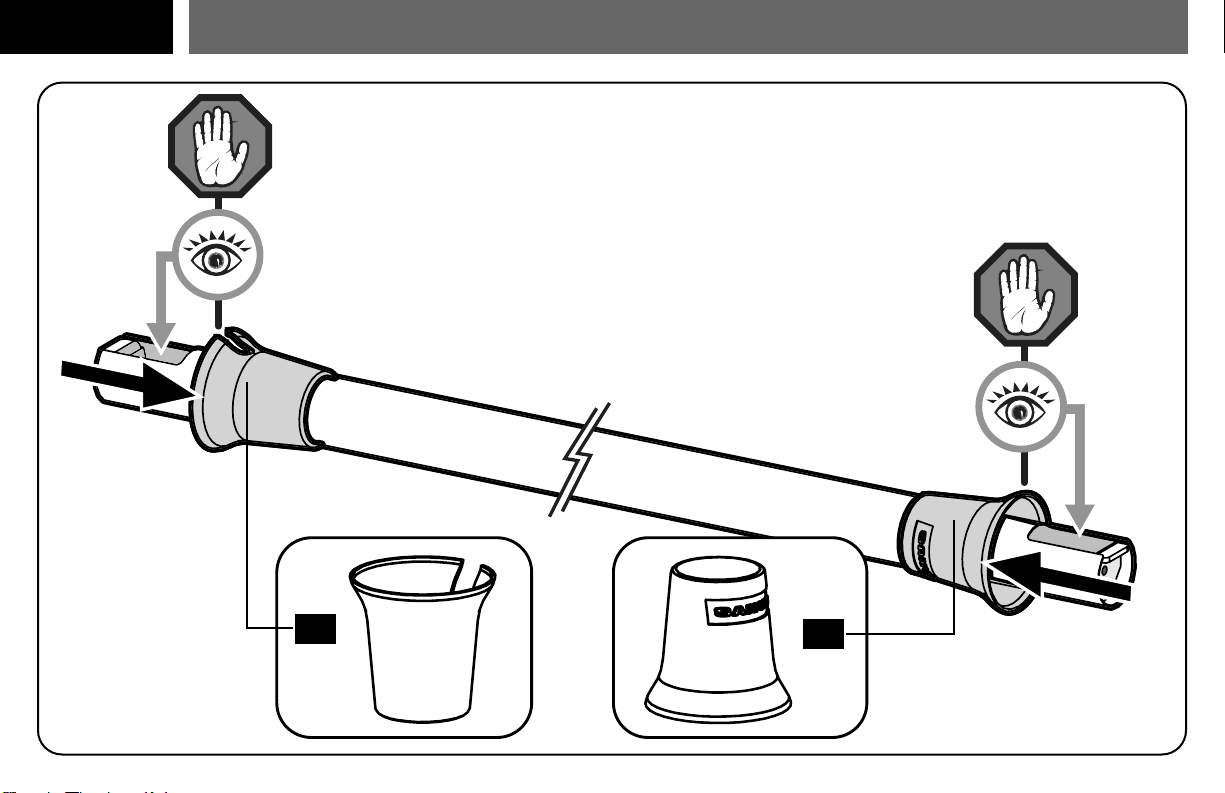

Slide Collars onto Tube STEP 1
M6 x 20 mm M6
1/4-20 x3/4 in.
1/4-20x5/8 in.
1/4-20x3/8 in.
M6 x 20 mm M6
1/4-20 x3/4 in.
1/4-20x5/8 in.
1/4-20x3/8 in.
03
02

7
Attach Base to Tube STEP 2
04
01


06
05
03
02

8

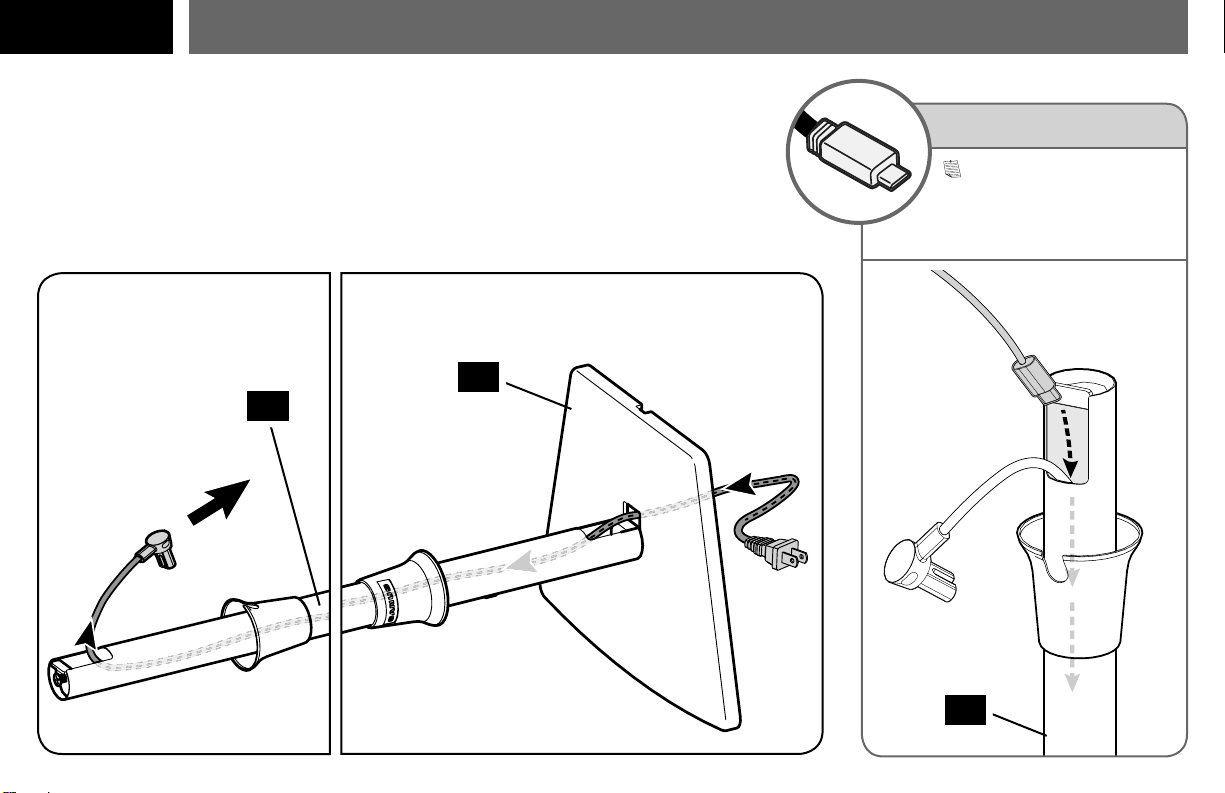

Route Speaker Power Cable STEP 3
01
01
04
USB [OPTIONAL]
NOTE: USB, if required (see
your speaker manual), installs
easier AFTER the power cable.

9
Optional Carpet Spikes
Rubber Pads

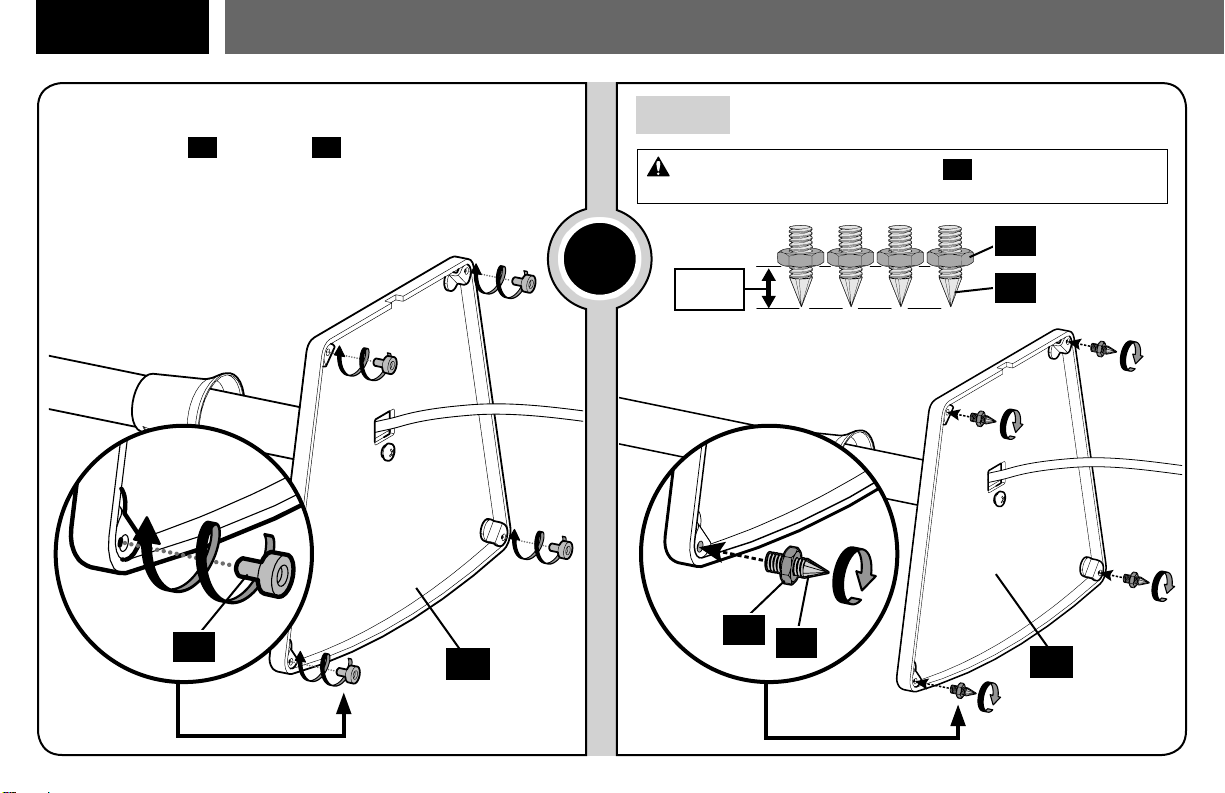

Install Rubber Pads -or- Carpet Spikes STEP 4
Twist rubber pads 07 into the base 04.WARNING: The ends of carpet spikes 08 are sharp and may scratch
flooring, damage wiring, or be hazardous to children.
07 04 04
OR
09 08
08
09
HEIGHT
ADJUST

10
Attach Top Bracket STEP 5
M6 x 20 mm M6
1/4-20 x3/4 in.
1/4-20x5/8 in.
1/4-20x3/8 in.
11
10

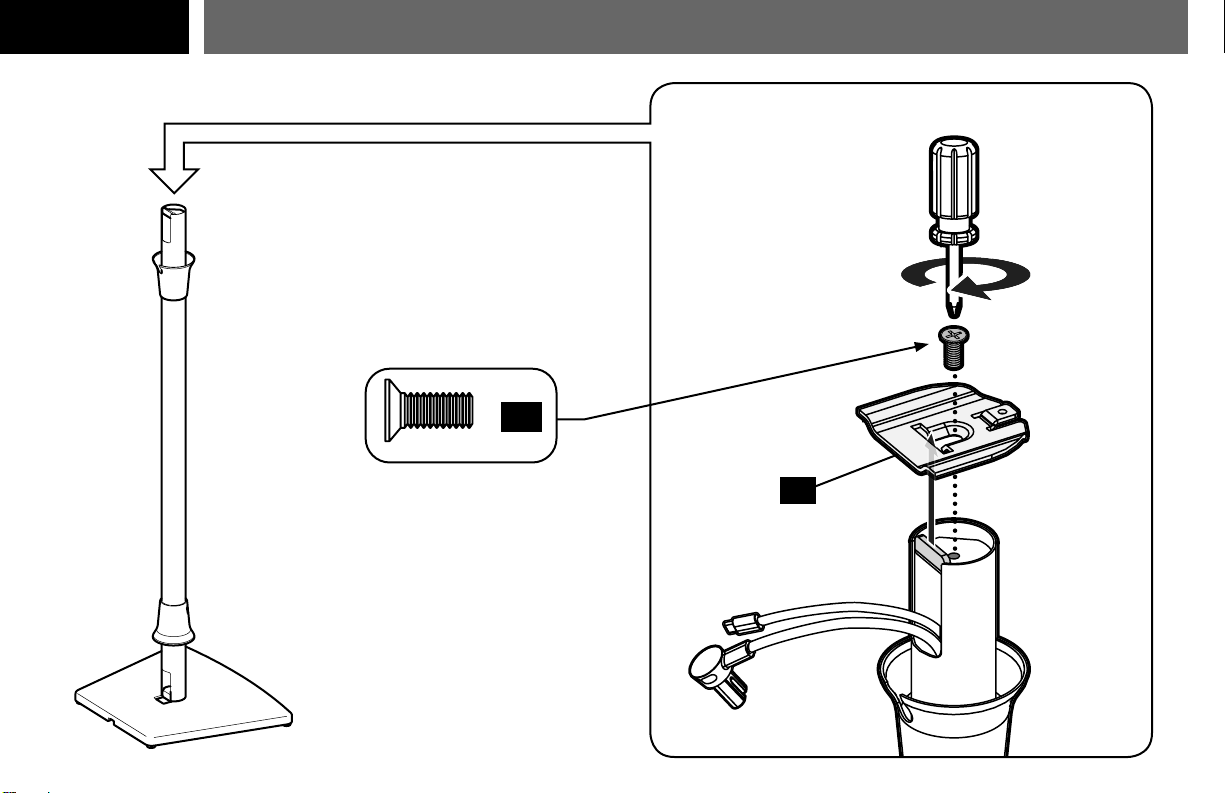

Install Speaker Bracket STEP 6
11
12
M5 x 14mm
13

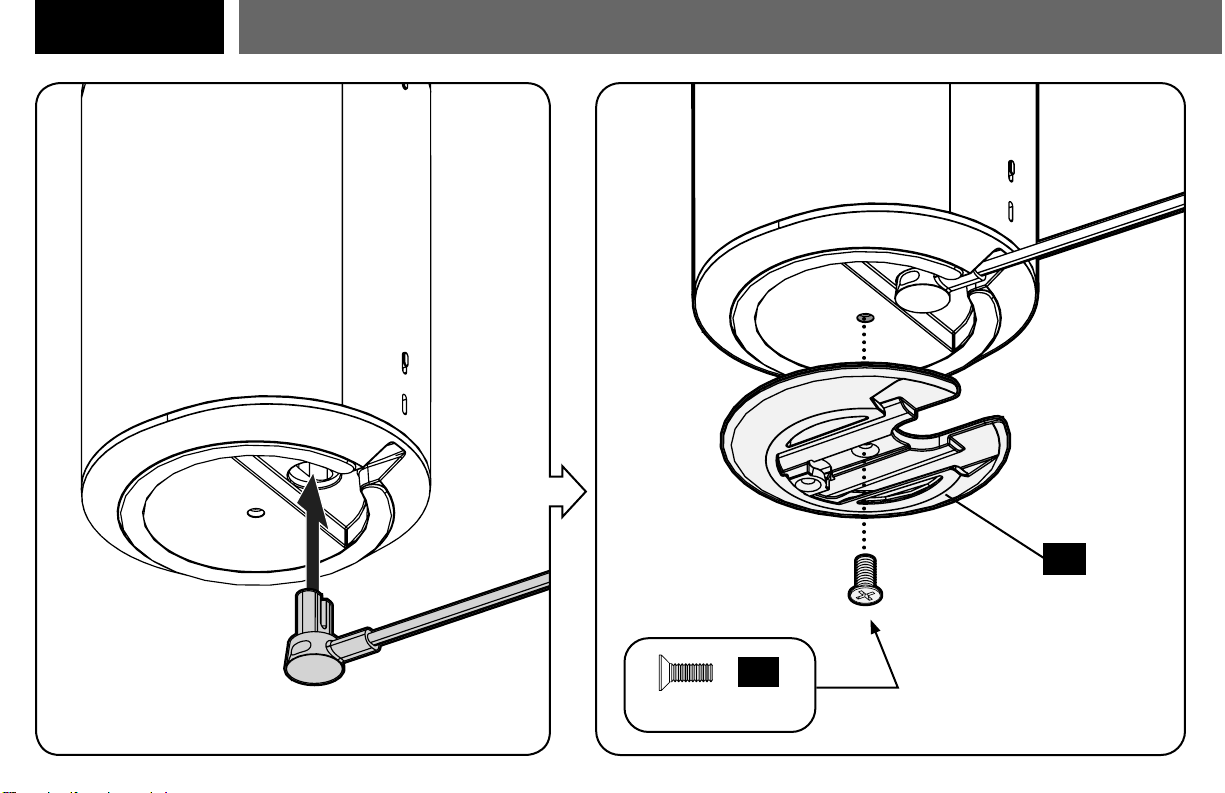

Attach Speaker STEP 7
12
10
10 12

14

Adjust Cables STEP 8
13
OPT

14
Position Collars STEP 9
02
03

15
enjoy
