Leica APO-VARIO-ELMARIT-SL 1:2.8-4/90-280 User manual

93 669 I/16/DX/D
LEICA APO-VARIO-ELMARIT-SL
1:2.8-4/90-280
Leica Camera AG
I
Am Leitz-Park 5
I
35578 WETZLAR
I
DEUTSCHLAND
Telefon [phone]
I
Telefax [phone]
I
www.leica-camera.com
Anleitung |Instructions |Notice d’utilisation
Gebruiksaanwijzing |Istruzioni | Instrucciones
說明書 |使用说明 |사용 설명서 |Инстpyкция
取扱説明書 | Panduan

93 669 I/16/DX/D
LEICA APO-VARIO-ELMARIT-SL
1:2.8-4/90-280
Leica Camera AG
I
Am Leitz-Park 5
I
35578 WETZLAR
I
DEUTSCHLAND
Telefon [phone]
I
Telefax [phone]
I
www.leica-camera.com
Anleitung |Instructions |Notice d’utilisation
Gebruiksaanwijzing |Istruzioni | Instrucciones
說明書 |使用说明 |사용 설명서 |Инстpyкция
取扱説明書 | Panduan

LEICA APO-VARIO-
ELMARIT-SL
1:2.8-4/90-280
order-no.: 11175
3
4
5
6
7
8
8a
8b
1
1a
2c
2b
2a
9a
9e
9f
9
9b
9c
9d

LEICA APO-VARIO-
ELMARIT-SL
1:2.8-4/90-280
order-no.: 11175
3
4
5
6
7
8
8a
8b
1
1a
2c
2b
2a
9a
9e
9f
9
9b
9c
9d

DE
1
VORWORT
Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieses Objektivs entgegengebracht haben.
Damit Sie viele Jahre Freude an diesem hochwertigen Produkt haben, lesen Sie bitte diese Anleitung
sorgfältig durch.
BEZEICHNUNG DER TEILE
1Gegenlichtblende mit
aIndexpunkten
2Frontfassung mit
aAußenbajonett für Gegenlichtblende
bIndexpunkt für Gegenlichtblende
cInnengewinde für Filter
3Entfernungs-Einstellring
4Brennweiten-Einstellring
5Index für Brennweite
6Roter Indexknopf für Objektivwechsel
7Kontaktleiste
8Stativschelle mit
aKlemmschraube
bSchwalbenschwanz für Stativfuß
9Stativfuß mit
aSchalbenschwanz für Stativschelle
bSicherungsstift
cEntriegelungstaste
dKlemmschraube
e1⁄4‘‘-Stativgewinde
fLoch für Verdrehsicherung
ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE
(Gilt für die EU, sowie andere europäische Länder mit getrennten Sammelsystemen)
Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf daher nicht im normalen
Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, von den
Gemeinden bereitgestellten Sammelstellen abgegeben werden. Dies ist für Sie kostenlos. Falls das
Gerät selbst wechselbare Batterien oder Akkus enthält, müssen diese vorher entnommen werden und
ggf. ihrerseits vorschriftsmäßig entsorgt werden. Weitere Informationen zum Thema bekommen Sie
bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen, oder dem Geschäft, in dem Sie
dieses Gerät erworben haben.

DE
2
TECHNISCHE DATEN
Lichtstarkes Tele-Zoomobjektiv mit herausragenden Abbildungsleistung
Verwendbare Kameras Leica SL, Leica T (Typ 701)1
Bildwinkel
(diagonal, horizontal, vertikal,
bei 90/280mm)
Für Leica SL (Typ 601): ca. 26°, 22°, 15° / 9°, 7,5°, 5°,
für Leica T (Typ 701): ca. 17°, 15°, 10°* / 6°, 5°, 3°**
(entspricht ca. 135*/420** Brennweite bei Kleinbild)2
Optischer Aufbau
Zahl der Linsen / Glieder 23/17
Lage d. Eintrittspupille
(bei unendlich)
90/280mm: 130,2/-21,1mm (in Lichteinfallsrichtung vor/hinter
Bayonett-Auflagefläche)
Bildstabilisierung3Mehrachs-System, Stabilisierungsleistung entspricht gem. CIPA- Prüf-
bedingungen 3,5 Verschlusszeit-Stufen
Entfernungseinstellung
Einstellung Wahlweise automatisch (Autofokus)4oder manuell, Betriebsarten
werden an der Kamera eingestellt
Arbeitsbereich
(bei 90/280mm)
0,6/1,4m ∞
Kleinstes Objektfeld /
Größter Maßstab
(bei 90/280mm)
Für Leica SL (Typ 601): ca. 114 x 171mm/1:4,8 / 120 x 180mm/1:5,
für Leica T (Typ 701): ca. 76 x 114mm/1:4,8 / 80 x 120mm/1:5
Blende
Einstellung / Funktionsweise Elektronisch gesteuerte Blende, Einstellung über Dreh-/Drückrad der
Kamera, auch halbe Werte einstellbar
Kleinster Wert 22
Bajonett Leica L-Bajonett mit Kontaktleiste
Filterfassung / Gegenlichtblende Außenbajonett für Gegenlichtblende (im Lieferumfang), Innengewinde
für E82-Filter, Filterfassung rotiert nicht

DE
3
Oberflächenausführung Schwarz eloxiert
Abmessungen und Gewicht
Länge bis Bajonettauflage ca. 238/310mm (ohne/mit Gegenlichtblende)
Größter Durchmesser/
Höhe mit Stativfuß
ca. 88/123mm (Gegenlichtblende (B x H) 116 x 96mm)
Gewicht ca. 1850/1950g (ohne/mit Stativfuß)
1 Halten Sie die Kombination einer T-Kamera und diesem Objektiv nie nur am Kamera-Gehause, sondern unterstutzen Sie
immer auch das Objektiv. So entlasten Sie das Kamerabajonett.
2Die Nenn-Brennweiten der Leica SL-Objektive sind auf das Kleinbild-Filmformat bezogen, d.h. auf ein Ausgangsformat von
24 x 36mm. Der Sensor der Leica T (Typ 701) ist jedoch mit 23,6 x 15,7mm im Vergleich dazu etwas kleiner ca. um den
Faktor 0,66. Deshalb entspricht der Bildwinkel dieser Objektive an der Leica T (Typ 701) jeweils denen von Objektiven mit
Brennweiten, die ca. um den Faktor 1,52 langer sind (1,52 ≈ Kehrwert von 0,66).
3Funktion ist bei der Verwendung an der Leica T (Typ701) nicht verfugbar.
4Funktion ist bei der Verwendung an der Leica T (Typ701) langsamer.
Die MTF (siehe Anhang) ist jeweils für die volle Öffnung und für die Öffnungen 5,6 und 8 für große Aufnahmeentfernungen
(unendlich) angegeben. Aufgetragen ist der Kontrast in Prozent für 5, 10, 20, 40 Lp/mm über die Höhe des Formats für
tangentiale (gestrichelte Linie) und sagittale Strukturen (durchgezogene Linie) bei weißem Licht. Die 5 und 10 Lp/ mm
geben einen Eindruck über das Kontrastverhalten für gröbere Objektstrukturen, die 20 und 40 Lp/mm dokumentieren das
Auflösungsvermögen feiner und feinster Objektstrukturen.

DE
4
BESONDERE EIGENSCHAFTEN
Das Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm ist ein lichtstarkes Tele-Zoomobjektiv mit Leica
L-Bajonett. Es kann nicht nur an Leica SL-, sondern auch an Leica TL-Kameras1verwendet werden.
Das Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm zeichnet sich bereits bei offener Blende, bei allen
Brennweiten und von Unendlich bis in den Nahbereich aus durch sehr hohe Kontrastwiedergabe und
höchste Auflösung. Alle Bildfehler sind sehr gut auskorrigiert, bzw. werden Kamera-intern digital
kompensiert. Abblenden ergibt zwar eine weitere, geringfügige Leistungssteigerung, die jedoch in aller
Regel nur aus Gründen der Bildgestaltung - mit der Schärfentiefe - erforderlich ist. Herauszuheben
sind ebenfalls die sehr kurzen Naheinstellgrenzen, die bei kürzester wie längster Brennweite
beachtliche Abbildungsmaßstäbe von bis zu 1:5 ermöglichen.

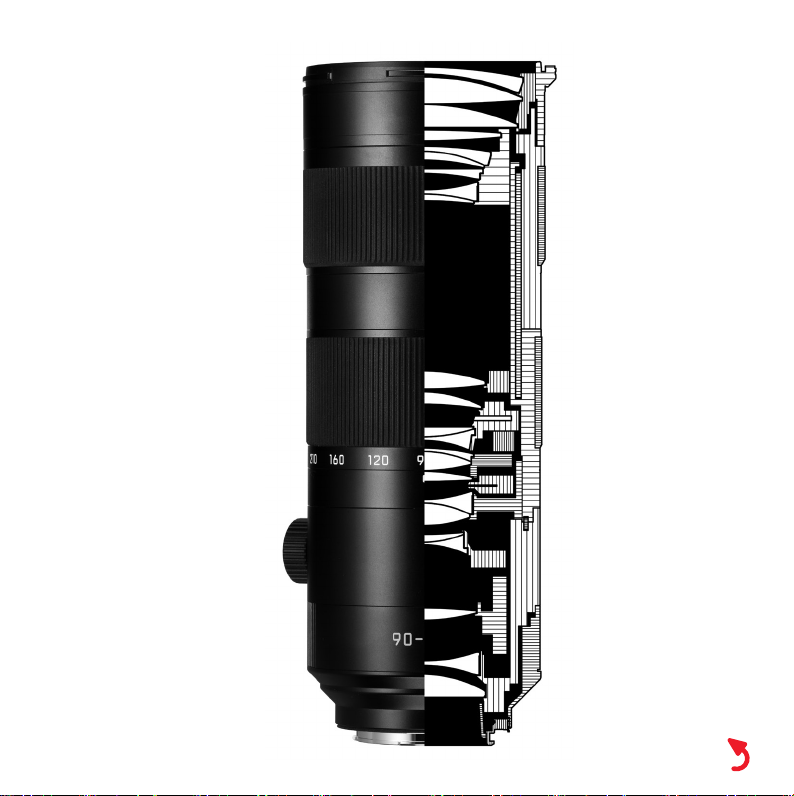

Insgesamt 23 Linsen, aufgeteilt in 7 Baugruppen werden zur Erzielung dieser Leistung eingesetzt.
Darunter sind sieben Linsen aus Gläsern mit anomaler Teildispersion. Die Konstruktion beinhaltet eine
rein interne Brennweiten-Verstellung, mit den Vorteilen, dass sich die Länge des Objektivs nicht
verändert und der Schwerpunkt der Ausrüstung auch beim Zoomen fast gleich bleibt. Die hochwerti-
gen Vergütungen sämtlicher Linsen-Oberflächen tragen zur Reflex- und Streulicht-Armut bei.
Das Objektiv weist eine sehr schnelle Autofokus-Funktion, sowie eine sehr wirkungsvolle Stabilisie-
rungsfunktion auf, beide arbeiten zudem sehr leise.
Fazit: Das Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm vereint eine ausgedehnte Tele-Brennwei-
tenspanne und eine außerordentlich hohe Abbildungsleistung, von der Unendlich-Einstellung bis in den
Nahbereich, bei Offenblende ebenso wie im abgeblendeten Zustand. Damit, und mit seiner gegenüber
Festbrennweiten nur etwas geringeren Lichtstärke kann es die Flexibilität der/des Fotografin/-en
erheblich vergrößern, z.B. in Einsatzbereichen wie der Reise- und Reportagefotografie ebenso wie
Porträts und Nahaufnahmen.
1Siehe ‚Technische Daten‘

DE
5
AUFBAU DER LEICA SL-OBJEKTIVE
Alle Leica SL-Objektive weisen im Prinzip den gleichen äußeren Aufbau auf: es gibt an der vorderen
Fassung ein Außenbajonett 2a für die Gegenlichtblende 1und ein Innengewinde 2c für Filter, einen
Einstellring für die Entfernung 3und einen feststehenden Ring mit einem roten Indexknopf für den
Objektivwechsel 8. Darüber hinaus verfügt das Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm über
einen zusätzlichen Ring 4zur Einstellung der Brennweite, und den entsprechenden Index 5. Im
Bajonettflansch befindet sich eine Kontaktleiste 7, über die der gesamte Datenaustausch zwischen
Kamera und Objektiv stattfindet, einschließlich der Steuerbefehle für den Autofokus und die Blende.
Außerdem verfügt das Objektiv über eine Stativschelle 8mit abnehmbarem Stativfuß 9.
EINSTELLEN DER SCHÄRFE UND DER BRENNWEITE
Das Einstellen der Schärfe erfolgt bei Autofokus-Betrieb automatisch durch die Kamera, bei Manuell-
Betrieb durch drehen des vorne liegenden Entfernungs-Einstellrings 3. Die Geschwindigkeit, mit der
Sie den Ring drehen, bestimmt dabei wie schnell sich die Einstellung verändert. So können Sie ebenso
gezielt Fein-Einstellungen vornehmen, wie schnell vom Nah- in den Fernbereich gelangen. Weitere
Einzelheiten entnehmen Sie bitte den entsprechenden Abschnitten in der Kamera-Anleitung. Das
Einstellen der Brennweite - und damit des gewünschten Bildausschnitts – erfolgt mit dem dahinter
liegenden Ring 4.
SCHÄRFENTIEFE
Da Leica SL-Objektive keinen Blendenring besitzen, ist auch keine Schärfentiefe-Skala vorhanden.
Stattdessen können die jeweiligen vorderen und hinteren Grenzen der Schärfentiefe zusammen mit
der eingestellten Entfernung im Deckkappen-Display der Kamera abgelesen werden.

DE
6
FOTOGRAFIEREN MIT DEN BELICHTUNGSAUTOMATIKEN UND MIT
MANUELLER EINSTELLUNG VON VERSCHLUSSZEIT UND BLENDE
Das Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm besitzt eine veränderliche Lichtstärke, d. h. die
wirksame Blendenöffnung variiert in Abhängigkeit von der eingestellten Brennweite. Ist zum Beispiel
bei 90mm der Blendenwert 2,8 eingestellt, entspricht die Öffnung dem angezeigten Wert. Bei längeren
Brennweiten verringert sich die tatsächliche Öffnung, und bei 280mm gilt schließlich der auch in der
Bezeichnung des Objektivs festgehaltene zweite Wert 4. Dank der Lichtmessung durch das Objektiv
wird dennoch bei allen Belichtungs-Betriebsarten immer die richtige Lichtmenge gemessen.
Allerdings muss, um Fehlbelichtungen zu vermeiden, der gewünschte Bildausschnitt (Brennweiten-
Wahl) für die spätere Aufnahme vor dem Messwert-Speichern oder dem Verändern der Zeit-/
Blendenkombination bestimmt werden. Dies gilt auch für den Blitzbetrieb mit manueller Einstellung
der Leistungsabgabe oder Computersteuerung am Blitzgerät. In beiden Fällen muss die Einstellung der
Blende am Blitzgerät jeweils der tatsächlichen Blendenöffnung entsprechen. Dagegen wird bei der
Verwendung eines System-Blitzgeräts und der TTL-Blitzbelichtungs- Steuerung die tatsächliche
Blendenöffnung automatisch übertragen, so dass die korrekte Belichtung stets gewährleistet ist.
GEGENLICHTBLENDE
Das Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm wird mit einer optimal auf die Strahlengänge
abgestimmten Gegenlichtblende 1geliefert. Sie lässt sich dank ihres symmetrischen Bajonetts schnell
und einfach-, und zur platzsparenden Aufbewahrung auch umgekehrt aufsetzen. In beiden Fällen wird
sie, bei abgenommenem Objektivdeckel, zunächst so angesetzt, dass sich einer der Indexpunkte auf
der Gegenlichtblende 2b genau dem Indexpunkt an der Frontfassung des Objektivs 1a gegenüber
steht. In dieser Ausrichtung wird die Gegenlichtblende aufgesetzt, und ca. 30° im Uhrzeigersinn
gedreht bis sie deutlich hör- und spürbar einrastet. Solange die Kamera fotografierbereit getragen und
benutzt wird, sollte die Gegenlichtblende immer aufgesetzt bleiben. Sie schützt wirksam gegen
Kontrast minderndes Nebenlicht, aber auch gegen Beschädigungen und Verschmutzungen der
Frontlinse, wie z.B. durch versehentliche Fingerabdrücke.

DE
7
VERWENDEN DER STATIVSCHELLE / DES STATIVFUSSES
Die Stativschelle 6ist frei drehbar und rastet alle 90° ein.
Stativschelle arretieren: Klemmschraube 6a im Uhrzeigersinn drehen
Auf festen Sitz prüfen!
Stativschelle lösen: Klemmschraube 6a gegen den Uhrzeigersinn drehen
Der Stativfuß 7ist abnehmbar, z.B. um Fotografieren aus der Hand zu erleichtern. Seine Auflagefläche
besitzt neben dem ¼‘‘-Stativgewinde 7e eine Bohrung 7f für Stativköpfe mit einem entsprechenden
Stift. Die Auflagefläche kann – auch mit Kamera mit angesetztem Handgriff – als Tragegriff verwendet
werden.
Hinweis:
Die beiden Gewinde am Stativfuß, als auch das in der Aufnahme an der Stativschelle können zur
Befestigung von Zubehör, beispielsweise von Tragegurten verwendet werden. Bitte beachten Sie dabei
die Angaben der jeweiligen Zubehör-Hersteller.
Stativfuß ansetzen: Langer Schenkel der Auflagefläche zeigt zur Objektiv-Vorderseite.
1. Schwalbenschwanz 7a des Stativfußes in das Gegenstück 6b der
Stativschelle schieben, bis es hör- und fühlbar einrastet.
2. Klemmschraube 7d im Uhrzeigersinn drehen
Auf festen Sitz prüfen!
Hinweis:
Der Sicherungsstift 7b gewährleistet – bei korrekt angesetztem, d.h. vollständig eingeschobenem
Stativfuß - auch schon ohne Klemmung mit der Schraube, dass sich die Verbindung nicht löst.
Stativfuß abnehmen: 1. Klemmschraube gegen den Uhrzeigersinn drehen bis Fuß in der
Schelle lose sitzt
2. Entriegelungstaste 7c drücken und Stativfuß in Richtung
Objektiv-Vorderseite abziehen
Wichtig:
Klemmschrauben nicht mit Gewalt festziehen oder gegen ihre Anschläge herausdrehen!

DE
8
BILDSTABILISATOR
Das Stabilisierungssystem im Objektiv verringert die Unschärfen, die durch unruhiges Halten der
Ausrüstung verursacht werden. Die Wirksamkeit des Systems beträgt gemäß CIPA-Prüfbedingungen*
bis zu 3,5 Verschlusszeit-Stufen, d.h. es können mit entsprechend längeren Verschlusszeiten als nach
der Faustregel für die Freihandgrenze noch scharfe Aufnahmen aus der Hand erfolgen.
Die Funktion unterscheidet dabei automatisch zwischen unbeabsichtigter Verwacklung und gezielten
Kamerabewegungen, wie z. B. beim ‚Mitziehen‘ eines bewegten Motivs.
FILTER
Am Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm können E82-Schraubfilter verwendet werden. Von
Leica sind entsprechende UV-(Best.-Nr. 13 042), ND16x-(Best.-Nr. 13 059) und Polfilter (Best.-Nr. 13
052) erhältlich.
ERSATZTEILE Best.-Nr.
Rückdeckel.............................................................................................................................. 16 064
Frontdeckel ............................................................................................................................. 16 019
Gegenlichtblende..................................................................................................................... 12 300
Stativfuß ..................................................................................................................475-090.005-000
Weichköcher............................................................................................................439-606.133-000
*CIPA = Camera and Imaging Products Association; gemessen bei 90mm

DE
9
TIPPS ZUR PFLEGE IHRES OBJEKTIVS
Staub auf den Außenlinsen sollten Sie ausschließlich mit einem weichen Haarpinsel oder mit einem
sauberen, trockenen, weichen Mikrofasertuch entfernen. Zur Beseitigung von Flecken und Fingerab-
drücken wird die Linse mit einem solchen Tuch vorsichtig von der Mitte aus in kreisförmigen
Bewegungen zum Rand hin gereinigt. Die Leica Aquadura®-Beschichtung ermöglicht Ihnen eine leichte
Reinigung. Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen
Druck aus, um diese Eigenschaft möglichst lange zu erhalten. Die Vergütung ist zwar hoch abriebfest,
durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.
Brillen-Spezialreinigungstücher sollten nicht verwendet werden, da sie mit chemischen Stoffen
imprägniert sind, die für die verwendeten Glassorten und Vergütungen schädlich sein können.
Lösungsmittel- oder Ölhaltige Reinigungsmittel dürfen keinesfalls verwendet werden.
Jedes Objektiv trägt außer der Typbezeichnung seine „persönliche“ Seriennummer. Notieren Sie sich
diese Nummer zur Sicherheit in Ihren Unterlagen.

DE
10
LEICA PRODUCT SUPPORT
Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per
Fax oder per e-mail die Leica Product Support-Abteilung:
Leica Camera AG
Product Support / Software Support
Am Leitz-Park 5
D-35578 Wetzlar
Tel.: [phone] /-108
Fax: [phone]
[email protected] /
[e-mail]
LEICA CUSTOMER CARE
Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care-Abtei-
lung der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung
(Adressenliste siehe Garantiekarte).
Leica Camera AG
Customer Care
Am Leitz-Park 5
D-35578 Wetzlar
Tel.: [phone]
Fax: [phone]
customer[email protected]

EN
11
FOREWORD
Thank you for your show of confidence in purchasing this lens. To ensure that you get many years of
enjoyment from this high-quality product, please read this manual carefully.
DESIGNATION OF PARTS
1Lens hood with
aIndex points
2Front mount with
aExternal bayonet fitting for lens hood
bIndex point for lens hood
cInternal thread for filter
3Focusing dial
4Focal length setting/zoom ring
5Index for focusing
6Red index button for changing lenses
7Contact strip
8Tripod mount with
aClamping screw
bDovetail for tripod shoe
9Tripod shoe with
aDovetail for tripod mount
bLocking pin
cRelease button
dClamping screw
e1⁄4‘‘-Tripod thread
fHole for anti-twist protection
DISPOSAL OF ELECTRICAL AND ELECTRONIC EQUIPMENT
(Applies within the EU, and for other European countries with segregated waste collection
systems)
This device contains electrical and/or electronic components and must therefore not be disposed of
in general household waste! Instead, it should be disposed of at a recycling collection point provided
by the local authority. This costs you nothing. If the device contains standard or rechargeable
batteries, these must be removed first and also be disposed of in line with relevant regulations.
Further information on this issue is available from your local administration, your local waste collection
company, or in the store where you purchased this device.

EN
12
TECHNICAL DATA
High-speed telephoto zoom lens with outstanding performance
Compatible cameras Leica SL, Leica T (Type 701)1
Angles of view
(diagonal, horizontal, vertical)
at 90 / 280mm:
For Leica SL (Typ 601): approx. 26°, 22°, 15° / 9°, 7,5°, 5°,
for Leica T (type 701): approx. 17°, 15°, 10°* / 6°, 5°, 3°**
(corresponding to approx. 135*/420** focal length in 35mm format)2
Optical design
Number of lenses / groups 23/17
Position of the entrance pupil
(when infinite)
90/280mm: 130,2/-21,1mm (in the direction of light incidence in
front of/behind bayonet fitting contact area)
Image stabilization3Multiple axis system, stabilization performance 3.5 shutter speed
stages in accordance with CIPA testing conditions
Distance setting
Setting Either automatic (Autofocus)4or manual, modes are set on the
camera
Focusing range
(at 90 / 280mm)
0.6/1.4m ∞
Smallest object field/
Biggest scale
(at 90 / 280mm)
For Leica SL (type 601): approx. 114 x 171mm/1:4.8 / 120 x
180mm/1:5,
for Leica T (type 701): approx. 76 x 114mm/1:4.8 / 80 x 120mm/1:5
Aperture
Setting / Function Electronically controlled aperture, setting via turn/push wheel on
camera, half values can also be set
Lowest value 22
Bayonet fitting Leica L bayonet fitting with contact strip
Filter mount/lens hood External bayonet fitting for lens hood (included), internal thread for
E82 filters, filter mount does not rotate

EN
13
Finish Black anodized
Dimensions and weight
Length of the bayonet fitting contact
surface
Approx. 238/310mm (without/with lens hood)
Biggest diameter/
height with tripod shoe
approx. 88/123mm (lens hood (W x H) 116 x 96mm)
Weight approx. 1850/1950g (without/with tripod shoe)
1Never hold the combination of a T camera and this lens just by the camera housing; always support the lens as well. This
relieves pressure on the camera bayonet fitting.
2The nominal focal lengths of the Leica SL lenses are based on the 35mm-format, i.e. on a film format of 24x36mm. In
comparison, with its 23.6x15.7mm, the sensor in the LEICA T (type 701) is somewhat smaller though, approximately by a
factor of 0.66. Therefore, when used on the LEICA T (type 701), these lenses have angles of view corresponding to lenses
with focal lengths that are longer approximately by a factor of 1.52 (1.52 = reciprocal of 0.66).
3Function is not available when used on the Leica T (Type701).
4Function is slower when used on the Leica T (Type701).
The MTF (see Annex) is stated for full aperture and for the apertures 5,6 and 8 for large shooting distances (infinite). The
contrast is applied in percent for 5, 10, 20, 40 Lp/mm over the height of the format for tangential (dotted line) and sagittal
structures (solid line) in white light. 5 and 10 Lp/ mm give an impression of the contrast behavior for coarser object
structures, 20 and 40 Lp/mm document the resolving power of fine and the finest object structures.

EN
14
SPECIAL FEATURES
The Leica Vario-Elmarit-SL 1:2.8-4/90-280mm is a high-speed telephoto zoom lens with Leica L
bayonet fitting. It can be used on Leica TL cameras1as well as Leica SL cameras.
The Leica Vario-Elmarit-SL 1:2.8-4/90-280mm .is characterized by its excellent contrast rendition and
the highest resolution, even with an open aperture, at all focal lengths and from infinite right up to
close range. All image errors are corrected well or are compensated for digitally inside the camera.
Although stopping down results in a further, slight increase in performance, in most cases it is not
necessary for reasons of image composition with depth of field. The very short closest focusing
distance, which allows impressive reproduction scales of up to 1:5 at the shortest and the longest
focal lengths, must also be emphasized.
A total of 23 lenses, divided into 7 modules, are used to achieve this performance. These include
seven lenses made of ultra-low dispersion glass. The construction contains a purely internal focal
length adjustment, with the advantages that the length of the lens does not chage and the equip-
ment's center of gravity remains almost the same, even when zooming. The high-quality coatings on
all lens surfaces help to ensure low reflection and light scatter.
The lens has a very fast autofocus function as well as a very effective stabilization function; further-
more, they both work very quietly.
Summary: The Leica Vario-Elmarit-SL 1:2.8-4/90-280mm combines an extended range of telephoto
focal lengths and extremely good performance, from the infinite setting right up to close-up, with open
aperture just as much as when stopped down. In this way, with its shutter speed that is only slightly
slower than that of fixed focal lengths, it can increase the photographer's flexibility, e.g. in areas such
as travel and reportage photography just as much as portraits and close-ups.
1See 'Technical Data'

EN
15
DESIGN OF THE LEICA SL LENSES
In principle, all Leica SL lenses have the same external design: on the front mount there is 2an
external bayonet fitting 2a for the lens hood 1and an internal thread 2c for filters, a setting ring for
the distance 3and a fixed ring with a red index button for changing lenses 8. Furthermore, the Leica
Vario-Elmarit-SL 1:2.8-4/90-280mm has an additional ring 4for setting the focal length and the
appropriate index 5. In the bayonet flange there is a contact strip 7by means of which the entire data
exchange between the camera and lens is effected, including the control commands for autofocus
and the aperture. Furthermore, the lens has a tripod mount 8with a removable tripod shoe 9.
FOCUSING AND SETTING THE FOCAL LENGTH
The camera focuses automatically in autofocus mode; in manual mode turn the distance setting ring
on the front to focus 3. The speed at which you turn the ring determines how quickly the setting
changes. In this way, you can make fine adjustments just precisely as you can quickly move from the
close-up to long-distance range. Please refer to the relevant sections in the camera instruction for
more details. The focal length - and thus the desired shot composition – is set with the rear ring 4.
DEPTH OF FIELD
Since Leica SL lenses do not have an aperture ring, there is no depth of field scale. Instead, the
relevant front and rear limits of the depth of field can be read in the camera's cover display together
with the distance set.

EN
16
TAKING PHOTOGRAPHS WITH AUTOMATIC EXPOSURE AND BY MANUALLY
SETTING SHUTTER SPEED AND APERTURE
The Leica Apo-Vario-Elmarit-SL 1:2,8-4/90-280mm has a variable shutter speed, i.e. the effective
aperture opening depends on the focal length set. For example, if the aperture value of 2.8 is set at
90mm, the aperture corresponds to the value displayed. At longer focal lengths, the actual opening
reduces and, finally, at 280mm the second value 4 specified in the name of the lens applies. Thanks
to light measuring by the lens, however, the right amount of light is always measured in all exposure
modes.
However, to prevent incorrect exposure, the desired shot composition (focal length choice) for the
subsequent shot must be identified before the measured value is saved or the time/aperture
combination is changed. This also applies to flash mode with manual setting of the output or
computer control on the flash unit. In both cases, the aperture setting on the flash unit must always
correspond to the actual aperture opening. However, when a system flash unit is used and the TTL
flash exposure control, the actual aperture opening is automatically transmitted so that the correct
exposure is always guaranteed.
LENS HOOD
The Leica Vario-Elmarit-SL 1:2.8-4/90-280mm is supplied with a lens hood 1ideally matched to
optical paths. Thanks to its symmetrical bayonet it can be fitted quickly and simply, or vice versa for
space-saving storage. In both cases, when the lens cover is removed, it is initially fitted so that one of
the index points on the lens hood 2b is precisely opposite the index point on the front mount of the
lens 1a. In this alignment, the lens hood is fitted and turned by approx. 30° until it clearly engages,
audibly and noticeably. For as long as the camera is being carried and used ready for photography,
the lens hood should alway remain fitted. It provides effective protection against contrast-reducing
stray light and also against damage and soiling of the front lens, e.g. from accidental fingerprints.
