PARTS INCLUDED PIÈCES INCLUSES
1 Seat
1 siège
1 Back Rest
1 dossier
2 Front Legs
2 pattes avant
2 Arm Rests
2 Accoudoirs
Front support
support avant
pivot pieces
morceaux pivot
(10) = 1/4 x 20 lock nut
srehsaw=)01(
tlob” 4/3-2x02x4/1=)2(
NOTE: Do not over tighten lock nuts as this may cause your chair not to fold properly
REMARQUE: Ne pas trop serrer les écrous de blocage car cela peut causer votre chaise pour ne pas plier correctement
(4) = #8 x 1 1/2” Screws
needed for f ront leg suppor t tlob” 2x02x4/1=)8(
1
Assembly Instructions for Folding Leisure back Chair/ Instructions de montage pour Folding Chair de retour de loisirs
Robertson screw driver(not included)
Robertson tournevis (non inclus)
Allen Key(included)
Clé Allen (inclus)
7/16th wrench (not included)
7/16th clé (non inclus)
TOOLS NEEDED / OUTILS NÉCESSAIRES
/
Robertson #2 screwdriver (not supplied)
tournevis Robertson #2 (non fourni)
1 Seat
1 siège
1 Back Rest
1 dossier
2 Front Legs
2 pieds avant
2 Arm Rests
2 accoudoirs
Front support
support avant
pivot pieces
pièces pivotantes
1
Allen Key (included)
clé Allen (fournie)
7/16th wrench (not included)
clé 7/16 (non fournie)
TOOLS NEEDED / OUTILS NÉCESSAIRES
Robertson #2 screwdriver (not supplied)
tournevis Robertson no2 (non fourni)
PARTS INCLUDED /
Assembly Instructions for Folding Leisure back Chair/ Instructions de montage pour Line
NOTE: Do not over tighten lock nuts as this may cause your chair not to fold properly
REMARQUE : Ne pas trop serrer les écrous de blocage
PIÈCES INCLUSES
(4) = #8 x 1 1/2” Screws / vis no8x 1 1/2 po
needed for front leg support / appuie les pieds avants
needed for rear support/appuie les support arriere
(2) = #8 x 1 1/4” Screws / vis no8x 1 1/4 po
(10) = 1/4 x 20 lock nut
srehsaw=)01(
(2) = 1/4 x 20 x 2 - 3/4” bolt
boulon
(8) = 1/4 x 20 x 2” bolt
boulon
Rear support
support arrière
2 Arm support spacers
2 espaceurs d’accoudoir

Install 1/4 x 20 x 2” bolt through arm and leg assembly into seat assembly.
Install washer then nut, do not overtighten . Repeat for other side.
Installez 1/4 x 20 x 2 " boulon dans le bras et piètement en Assemblée siège.
Installer la rondelle alors écrou, ne pas trop serrer . Répéter pour l'autre côté.
2
STEP 1
STEP 1 ÉTAPE 1
Install 1/4 x 20 x 2” bolt through arm and leg assembly into seat assembly.
Install washer then nut, do not overtighten . Repeat for other side.
Installez 1/4 x 20 x 2 " boulon dans le bras et piètement en Assemblée siège.
Installer la rondelle alors écrou, ne pas trop serrer . Répéter pour l'autre côté.
2
STEP 1
1/4 x 20 x 2 po au à travers .
la rondelle écrou, ne pas trop serrer . Répéter l'autre côté.
STEP 1 ÉTAPE 1
Install 1/4 x 20 x 2” bolt through arm and leg assembly into seat assembly.
Install washer then nut, do not overtighten . Repeat for other side.
Visser les boulons
1/4 x 20 x 2 po au siège à travers l'accoudoir et le pied.
Mettre en place
la rondelle, puis l'écrou, ne pas trop serrer . Répéter de l'autre côté.
2
STEP 1
STEP 1 ÉTAPE 1
STEP 1 ÉTAPE 1

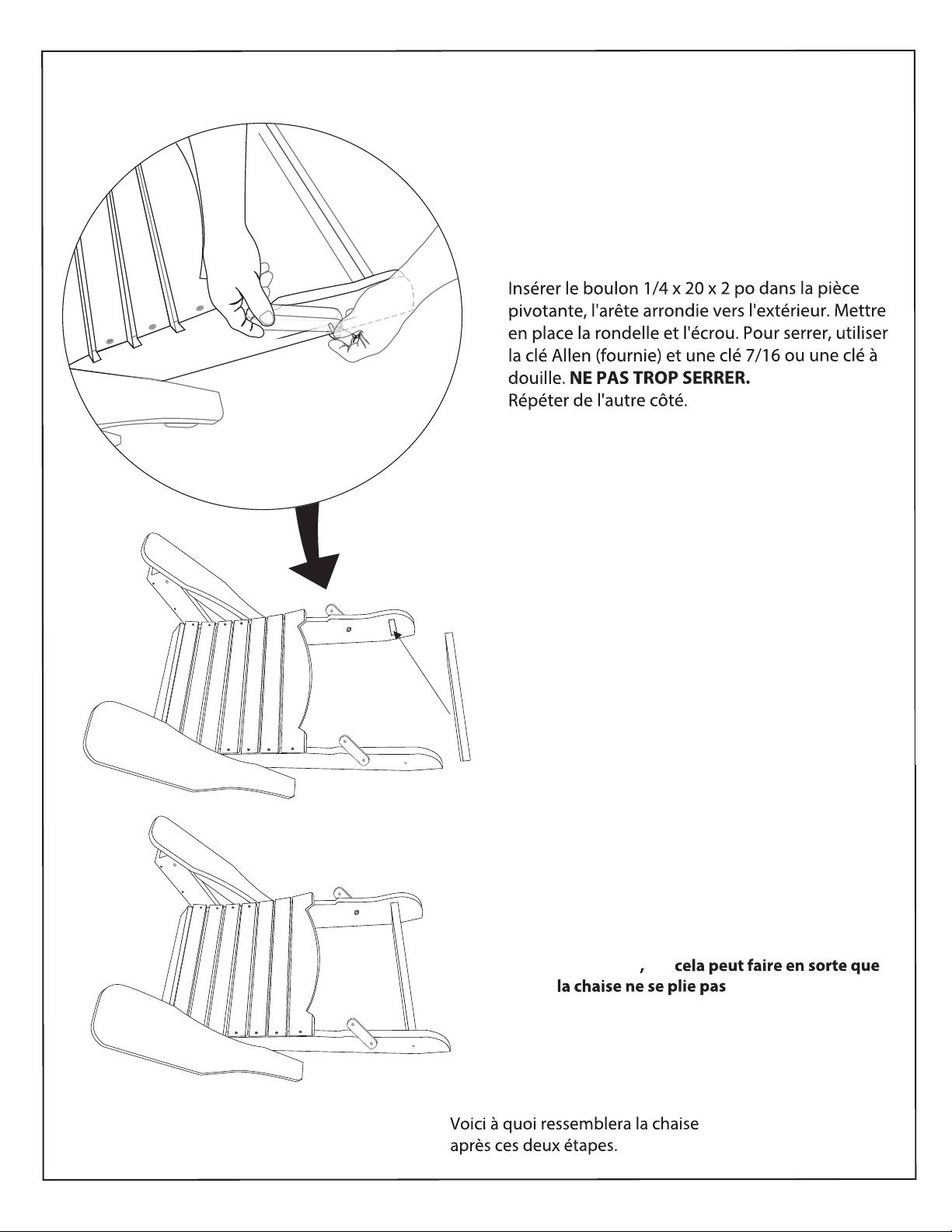

Insert1/4 x20 x2” bolt into pivot, radius edge
Facing out. To tightenuse Allenkey (supplied)
and 7/16thwrench orsocket.
DO NOT OVER TIGHTEN .
Install washerand nut. Repeat for other side.
This is what the product will look like once both
steps have been completed
.
STEP 2
NOTE: Do not ov er tighten lock nuts as they
may cause your chair not to fold properly
REMARQUE : Ne pas trop serrer les écrous
de blocage car
correctement
3
STEP 2 ÉTAPE 2
Insert 1/4 x 20 x 2”bolt into pivot, radius edge facing out.
Insert the Rear Support into the
grooves. Fastenfrom the outside
using #8 – 1 ¼” screws.
Glisser le supportarrière dans
lesfentes. Visser de l’extérieur
à l’aide des vis no 8 – 1 ¼ po.
Install washer and nut. To tighten use Allen key (supplied)
and 7/16th wrench or socket. DO NOT OVERTIGHTEN.
Repeat for the other side.
STEP 2 ÉTAPE 2
STEP 2 ÉTAPE 2

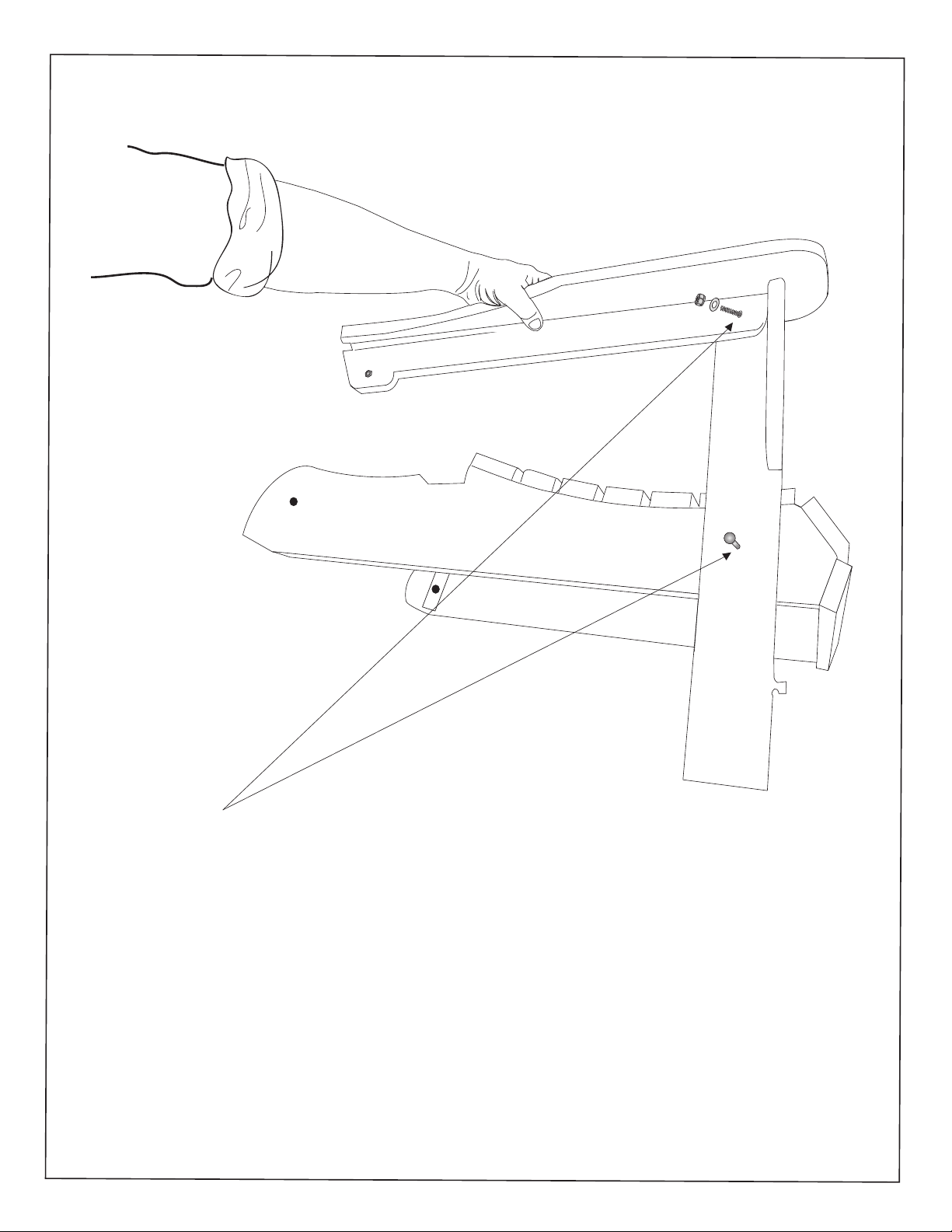

Hold the back rest in place and install 1/4 x 20 x 2”
bolt through pivot. “A”. Raise arm into position and
hold spacer in place between arm support and back
brace. Install 1/4 x 20 x 2 3/4” through all three
pieces. Fasten the washers and nuts on the bolts. (Do
not over tighten! See note on Page 1.)
STEP 3
“A”
“B”
Maintenir le dossier en place et insérer le boulon
1/4 x 20 x 2 po dans la pièce pivotante "A". Mettre
l'accoudoir en position et placer l'entretoise entre
le support de l'accoudoir et celui du dossier. Insérer
les boulons 1/4 x 20 x 2 3/4 po dans les trois pièces.
Serrer les rondelles et les écrous sur les boulons.
(Ne pas trop serrer! Voir la note à la page 1.)
STEP 3 ÉTAPE 3 STEP 3 ÉTAPE 3
Hold the back rest in place and Install 1/4 x 20 x 2”
bolt through pivot “A”. Raise arm into positiion
and install bolt into predrilled holes. Be sure
to line up the pre drilled holes in the back rest
and arm assembly . “B” Install 1/4 x 20 x 2 3/4 “ bolt.
Repeat for other side. Then install washer and nuts.
Do not over tighten see note on page 1.
STEP 3
“A”
“B”
Maintenez le reste en place et installer de 1/4 x 20 x
2 " boulon à travers pivot “A”. Lever le bras en
position et installer le boulon dans les trous pré-
percés. Assurez-vous pour aligner les trous pré
percés dans le dossier et l'assemblage bras.
"B" Installer 1/4 x 20 x 2 3/4 " boulon. Répéter
pour l'autre côté. Ensuite, installez la rondelle et
les écrous. Ne serrez pas trop voir la note
en page 1.
STEP 3 ÉTAPE 3
4

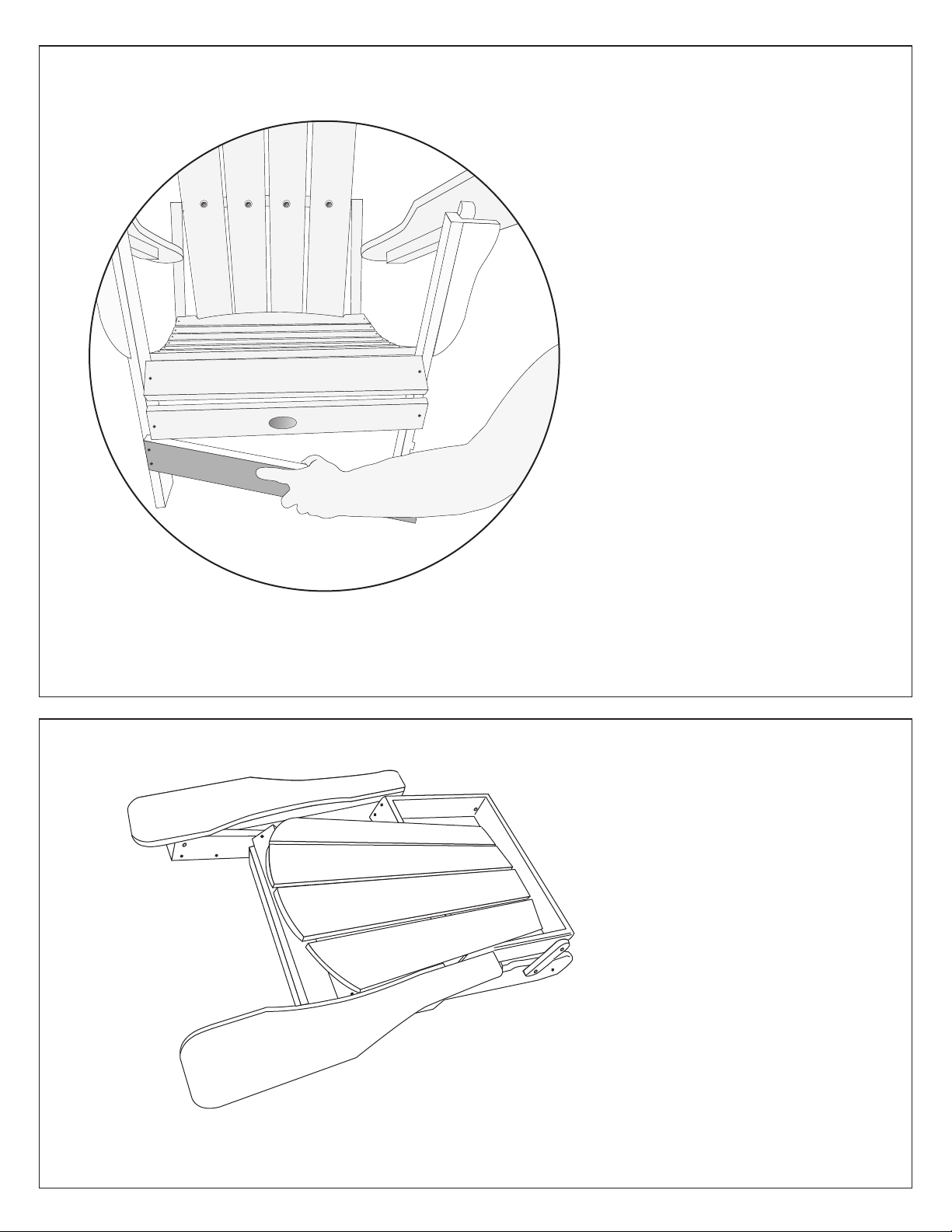

Installez le support avant,
puis installez n ° 8 vis dans
les trous pré-percés
Install the front support,
then install #8 screws into
predrilled holes
Final Product folds
up for storage
replie pour un
rangement
STEP 4
STEP 4 ÉTAPE 4
Mettre le support avant
en place, puis insérer les vis
no8 dans les perforations
prévues à cet eet.
Install the front support,
then install #8 screws into
predrilled holes
Final Product folds
up for storage
Une fois le montage
terminé, on peut plier la
chaise pour l'entreposer.
STEP 4
STEP 4 ÉTAPE 4 STEP 4 ÉTAPE 4
