LevelOne WAP-0008 User manual

LevelOne
WAP-0008
11g Wireless AP Storage w/ 3.5SATA/IDE
Interface
Quick Installation Guide
English
Português
Deutsch
繁體中文
Français
한국어
Español
日本語
Dutch

Dansk

Italiano


This guide covers only the most common situations.All detail information is described in the user
manual.
V1.0

2
1. Check Your Package Contents
- WAP-0008
- Power Adapter
- Stand
- Dipole Antenna
- CD Manual/Utility
- Quick Installation Guide
2. Hardware Configuration
Front Buttons
Description
Shutdown
Press the button for 4 seconds to shut down the whole
system before power-off.
Backup
Press the button for 4 seconds to copy data from
attached USB device to HDD.
Reset

simultaneously for 6 seconds to reset the system setting
to factory default.
Rear Ports
Description
Antenna
Connect 2.4GHz dipole antenna.
LAN
Automatically MDI / MDIX LAN port can sense the cable
type when connecting to Ethernet-enabled computer,
English

3
network of hub, switch, or router.
USB1 / USB2
The ports where you can connect to USB disk, digital
camera, or card reader.
Power Switch
Switch on/off the device.
Power Jack
12V / 4A power inlet.
3. LED Indicators
LED
Light Off
Solid Light
Blinking
Power
Power off
Power on
W.LAN
No packet
On transmitting
LAN
No device
Linked
On transmitting.
HDD R/W
Not in use
HDD read/write
HDD Status
No HDD
HDD full or error
More blinking quickly,
fewer available HDD
capacity.
USB 1
No device
USB drive ready
USB 2
No device
USB drive ready
Status (Backup)
1. Blinking once per
second when device
works normally.
2. Blinking quickly when

pressed.

4
4. Hard Disk Installation
WARNING: The Network Storage is not hot-swappable. Please make sure that
it is turned off and not connected to the power outlet when performing the
following assembly procedure.
1. Unfasten two screws at the rear side of
device, and pull out the back cover.
2. Pull out the front panel.
3. Put the 3.5-inch IDE or SATA hard disk
into the slot, and connect proper data and
power cable to the hard disk. Then fasten
the screws that are included in the package
to fix hard disk.

5
4. Put the front panel back.
5. Put the back cover back, and assemble
tightly. Finally, fasten two screws.
For detail software configuration, please refer to the user manual in the CD.

6
1. Prüfen Sie den Inhalt des Produktkartons
- WAP-0008
- Netzteil
- Ständer
- Dipol-Antenne
- CD-Bedienungsanleitung/Software
- Kurzinstallationsanleitung
2. Hardwarekonfiguration
Tasten auf der
Vorderseite
Beschreibung
Ausschalten
Halten Sie diese Taste 4 Sekunden lang gedrückt, um
das gesamte System auszuschalten.
Backup
Halten Sie diese Taste 4 Sekunden lang gedrückt, um
Daten vom angeschlossenen USB-Gerät auf die
Festplatte zu kopieren.
Reset
Halten Sie die Tast
Sekunden lang gleichzeitig gedrückt, um das System
auf seine werkseitigen Einstellungen zurückzusetzen.
Deutsch

7
Anschlüsse an
der Rückseite
Beschreibung
Antenne
Anschluss für eine 2,4-GHz-Dipol-Antenne.
LAN
Der MDI / MDIX LAN-Anschluss kann den Kabeltyp
automatisch erkennen, wenn er mit einem
Ethernet-fähigen Computer, Hub-Netzwerk, Switch oder
Router verbunden wird.
USB1 / USB2
Anschlüsse für USB-Festplatte, Digitalkamera oder
Kartenleser.
Netzschalter
Schaltet das Gerät ein/aus.
Netzanschluss
12 V / 4 A Netzeingang.
3. LED-Anzeigen
LED
Aus
Leuchtet
Blinkt
Power
Ausge-
schaltet
Eingeschaltet
W.LAN
Kein
Paket
Ü berträgt Daten
LAN
Kein
Gerät
Verbunden
Ü berträgt Daten
HDD R/W
Nicht
verwendet
Liest von/schreibt
auf Festplatte
HDD Status
Keine
Festplatte
Festplatte voll
oder fehlerhaft
Je schneller diese LED
blinkt, desto weniger
Festplattenkapazität ist

8
verfügbar.
USB 1
Kein
Gerät
USB-Laufwerk
bereit
USB 2
Kein
Gerät
USB-Laufwerk
bereit
Status (Backup)
1. Blinkt einmal pro
Sekunde, wenn das
Gerät normal
funktioniert.
2. Blinkt schnell, wenn
-Taste
gedrückt wurde.

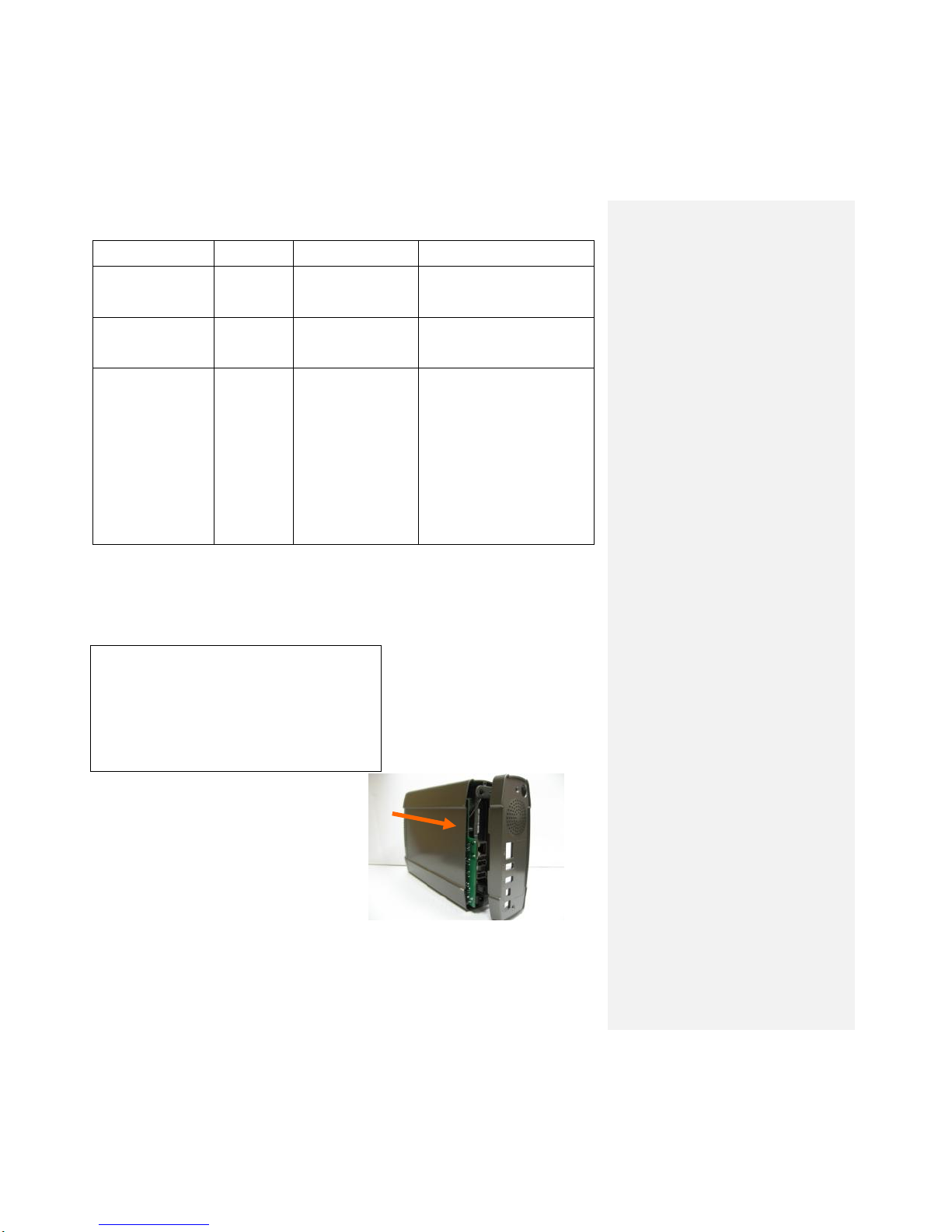

4.Installation der Festplatte
1. Lösen Sie die zwei Schrauben auf der
Rückseite des Geräts und ziehen Sie die
hintere Abdeckung heraus.
WARNUNG: Das Netzwerk-Speichergerät ist
nicht hot-swap-fähig. Vergewissern Sie sich,
dass es während der folgenden
Installationsvorgänge ausgeschaltet und nicht
mit dem Netzanschluss verbunden ist.

9
2. Ziehen Sie die vordere Abdeckung
heraus.
3. Stecken Sie die 3,5-Zoll-IDE- oder
SATA-Festplatte in den Steckplatz und
verbinden Sie das richtige Daten- und
Netzkabel mit der Festplatte. Befestigen Sie
die Festplatte dann mit den im Paket
beigelegten Schrauben.
4. Bringen Sie die vordere Abdeckung
wieder an.
5. Bringen Sie die hintere Abdeckung
passgenau wieder an. Befestigen Sie sie mit
zwei Schrauben.
Details zur Softwarekonfiguration finden Sie in der Bedienungsanleitung auf der
CD.

10
1. Vérifiez Lle Contenu contenu De de

- WAP-0008
- Adaptateur d'Alimentationd'alimentation
- Support
- Antenne Dipôledipôle
- Manuel/Utilitaire utilitaire CD
- Guide Rapiderapide
2. Configuration Matériellematérielle
Boutons
Avantavant
Description
Fermeture
Appuyez sur le bouton pendant 4 secondes pour fermer
le système complet avant de mettre hors tension.
Sauvegarde
Appuyez sur le bouton pendant 4 secondes pour copier

Réinitialisation
Appuyez simultanément sur les 

secondes pour réinitialiser les paramètres système à

Français
