LF Portfolio 00884 Manual

Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.
ATTACH YOUR RECEIPT HERE
Serial Number ----
Purchase Date ----
ITEM/ #0090961
900-WATT POWER
PACK
MODEL #00884
Frangais
p. 11
Espanolp.21
~ Questions, problems, missing parts? Before returning to your retailer, call our customer
f..i;iJ service department at 1-800-643-0067, 8 a.m.- 6 p.m., EST, Monday- Thursday,
8 a.m.-5 p.m.,
EST, Friday.
EB12359 Lowes.
co m/portfol io
1

PACKAGE CONTENTS
-0
Lowes.com/portfolio
2

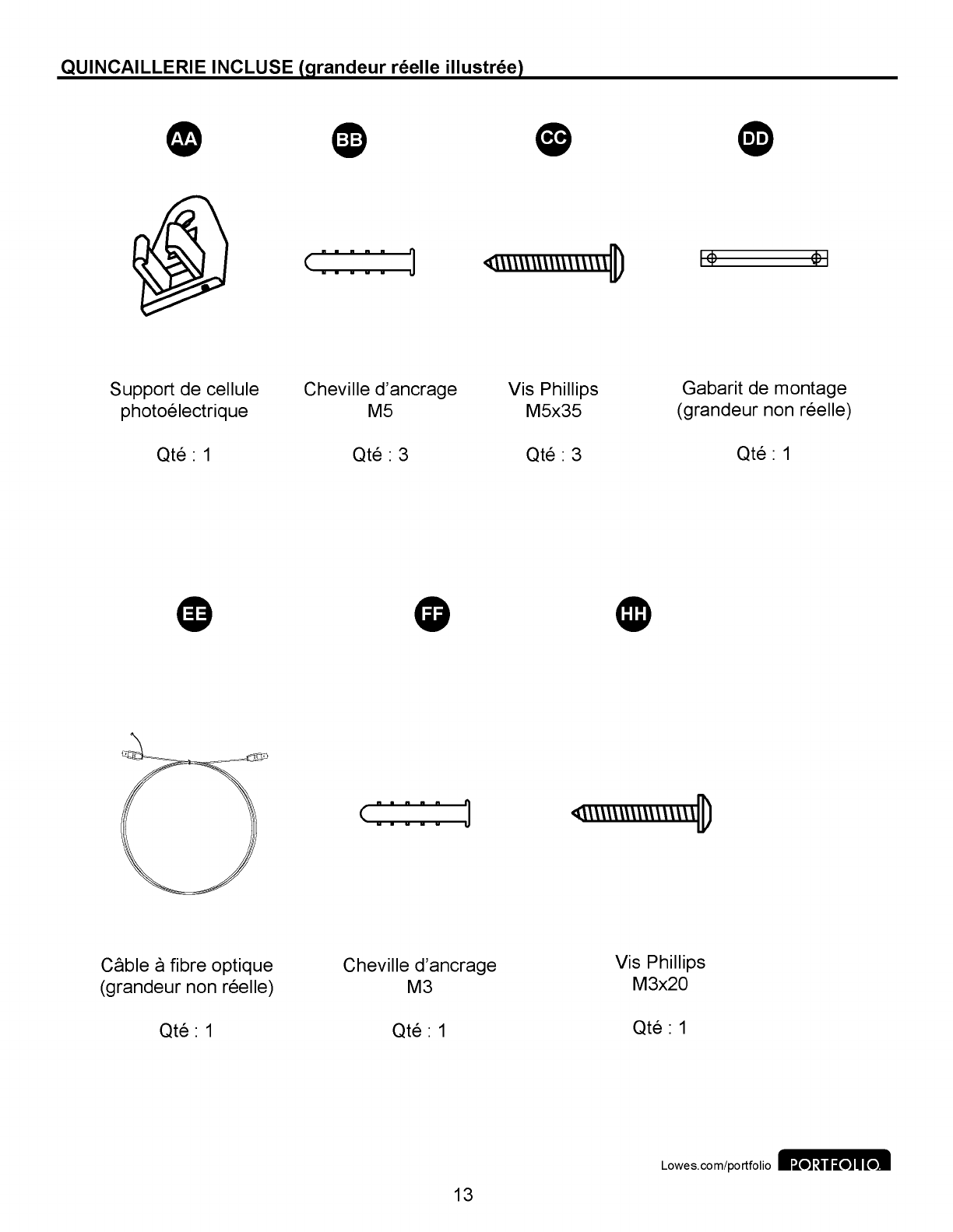

HARDWARE CONTENTS (shown actual size)
Photo Eye
Holder
Qty. 1
Fiber Optic Cable
(not actual size)
Qty. 1
<::::: J
Anchor
M5
Qty. 3
<::::: J
Anchor
M3
Qty. 1
3
<(\"""""" \ "" ID
Phillips
Screw
M5x35
Qty. 3
I$ $1
Mounting Template
(not actual size)
Qty. 1
<(\\\"' \\\\\\\ "\" ID
Phillips
Screw
M3x20
Qty. 1
Lowes. co m/portfol io

A SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
A wARNING
• This Power Pack is for use with low-voltage landscape lighting systems ONLY.
• This Power Pack is suitable for outdoor use ONLY.
• Includes ground shield protection.
• Suitable for use with submersible luminaries and pumps.
• Power Pack MUST be installed at least 20
in. above ground level.
•
Do NOT mount Power Pack indoors or in an enclosed area, such as garages, crawl spaces or
decks beneath ground level.
•
DO NOT repair or tamper with cord or plug.
•
DO NOT use extension cords.
• DO NOT submerge the Power Pack in water.
•
DO NOT connect two or more Power Packs together.
•
DO NOT use the Power Pack with a dimmer switch.
• DO NOT install the Power Pack within 5 ft. of a pool, spa or fountain.
•
DO NOT mount the Power Pack upon combustible material.
• DO NOT bury the connectors or cables at depth greater than 6 in.
• DO NOT exceed the maximum wattage of the Power Pack's terminals (900 watts).
• ONLY plug the Power Pack cord into a covered 120-volt Class A Type GFCI (ground fault circuit
interrupter) receptacle with a hooded flush type cover plate marked "WET LOCATION".
•
DO NOT short circuit the HIGH and LOWconnections. This will damage the product, and may
cause a fire.
CAUTION
•Always disconnect the Power Pack from the electrical outlet when working on the lighting system.
•The device
is a certified component for landscape lighting systems in which the suitability of the
combination shall be determined by UL or other inspection authorities having jurisdiction.
CALCULATING LIGHTING CAPACITY
The 900W Power Pack has a 3x300-watt circuit that powers up to 900 watts of light.
To determine the maximum number of fixtures that can be safely connected to this Power Pack,
add the individual wattage of all the fixtures. The total wattage of the fixtures must not exceed
900 watts.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required forAssembly (not included): Phillips Screwdriver, Drill, 3/16
in. Drill Bit, and Wire
Strippers.
Lowes. co m/portfol io
4

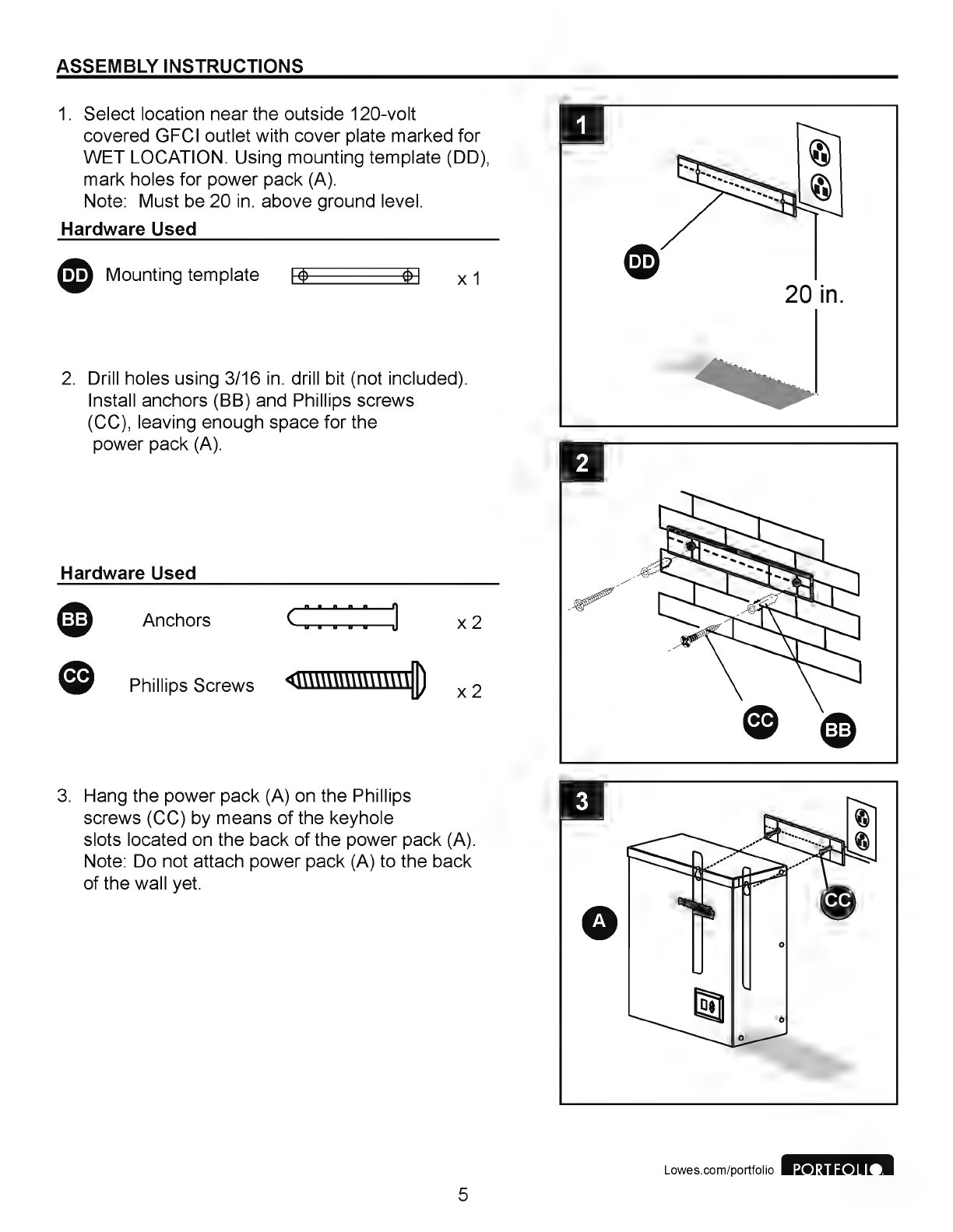

ASSEMBLY INSTRUCTIONS
1. Select location near the outside 120-volt
covered GFCI outlet with cover plate marked for
WET LOCATION. Using mounting template (DD),
mark holes for power pack
(A).
Note: Must be 20 in. above ground level.
Hardware Used
~ Mounting template Bl $E==~$fll
X 1
2. Drill holes using 3/16 in. drill bit (not included).
Install anchors (BB) and Phillips screws
(CC), leaving enough space for the
power pack
(A).
Hardware Used
Anchors C: : : : : J
Phillips Screws <0\\\\\\\\\\\\\\\\\ID
3. Hang the power pack (A) on the Phillips
screws (CC) by means of the keyhole
x2
x2
slots located on the back of the power pack (A).
Note: Do not attach power pack (A) to the back
of the wall yet.
5
20 in.
• •
Lowes. co m/portfol io

ASSEMBLY INSTRUCTIONS

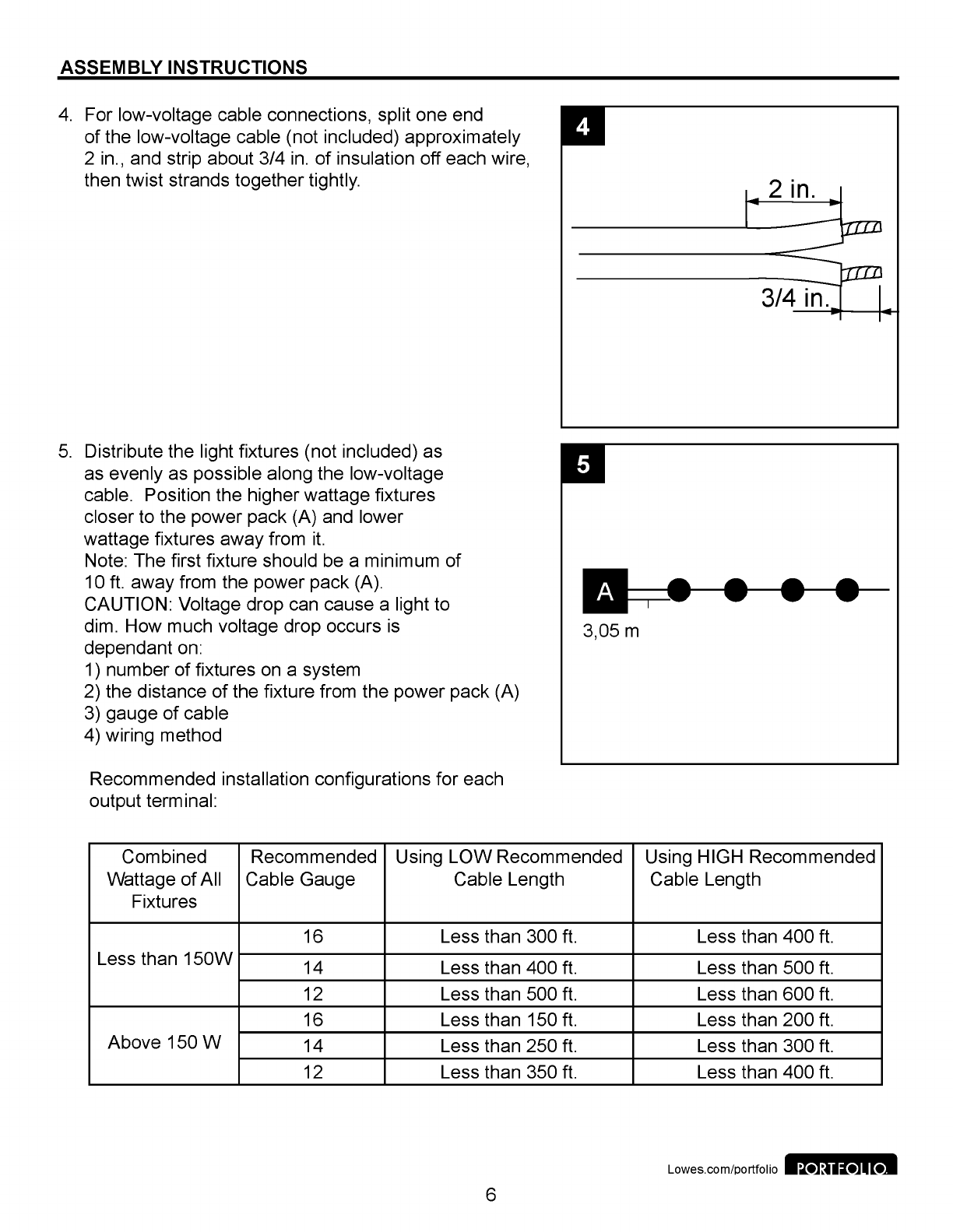

4. For low-voltage cable connections, split one end
of the low-voltage cable (not included) approximately
2
in., and strip about 3/4 in. of insulation off each wire,
then twist strands together tightly.
5. Distribute the light fixtures (not included) as
as evenly as possible along the low-voltage
cable. Position the higher wattage fixtures
closer to the power pack (A) and lower
wattage fixtures away from
it.
Note: The first fixture should be a minimum of
10 ft. away from the power pack (A).
CAUTION: Voltage drop can cause a light to
dim. How much voltage drop occurs
is
dependant on:
1) number of fixtures on a system
2) the distance of the fixture from the power pack (A)
3) gauge of cable
4) wiring method
Recommended installation configurations for each
output terminal:
3,05 m
Combined Recommended Using LOW Recommended
Wattage ofAll Cable Gauge Cable Length
Fixtures
16 Less than 300
ft.
Less than 150W 14 Less than 400
ft.
12 Less than 500 ft.
16 Less than 150 ft.
Above 150 W 14 Less than 250
ft.
12 Less than 350 ft.
6
2 in.
• • •
Using HIGH Recommended
Cable Length
Less than 400
ft.
Less than 500 ft.
Less than 600 ft.
Less than 200 ft.
Less than 300 ft.
Less than 400 ft.
Lowes. co m/portfol io

ASSEMBLY INSTRUCTIONS

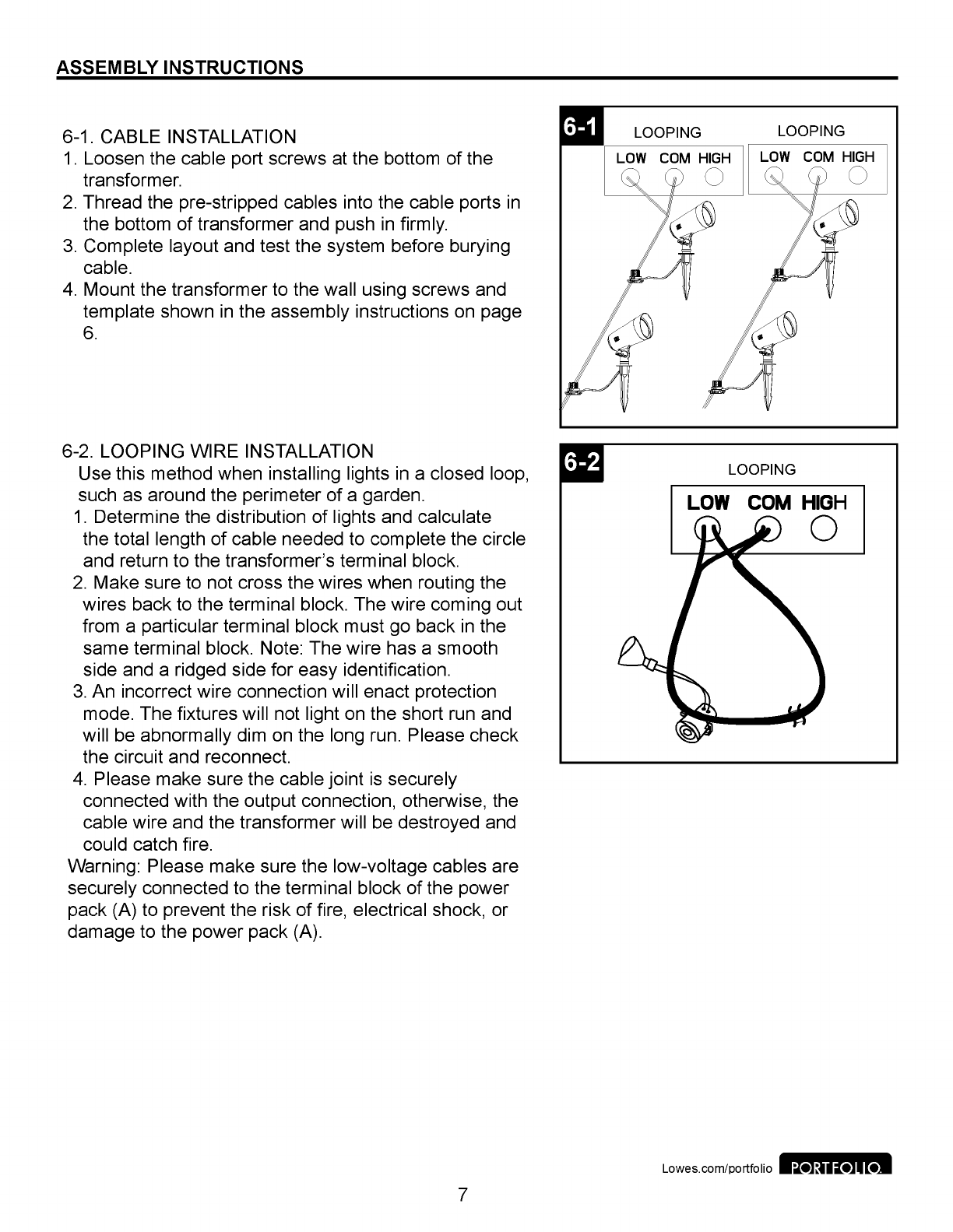

6-1. CABLE INSTALLATION
1. Loosen the cable port screws at the bottom
of the
transformer.
2. Thread the pre-stripped cables into the cable ports in
the bottom of transformer and push in firmly.
3. Complete layout and test the system before burying
cable.
4. Mount the transformer to the wall using screws and
template shown
in the assembly instructions on page
6.
6-2. LOOPING WIRE INSTALLATION
Use this method when installing lights
in a closed loop,
such as around the perimeter
of a garden.
1. Determine the distribution of lights and calculate
the total length
of cable needed to complete the circle
and return to the transformer's terminal block.
2. Make sure to not cross the wires when routing the
wires back to the terminaI block. The wire coming out
from a particular terminal block must go back
in the
same terminal block. Note: The wire has a smooth
side and a ridged side for easy identification.
3. An incorrect wire connection will enact protection
mode. The fixtures will not light on the short run and
will be abnormally dim on the long run. Please check
the circuit and reconnect.
4. Please make sure the cable joint is securely
connected with the output connection, otherwise, the
cable wire and the transformer will be destroyed and
could catch fire.
Warning: Please make sure the low-voltage cables are
securely connected to the terminal block
of the power
pack (A) to prevent the risk
of fire, electrical shock, or
damage to the power pack (A).
7
LOOPING LOOPING
LOW COM HIGH LOW COM HIGH
0 0
LOOPING
LOW COM HIGH
0
Lowes.com/portfolio

ASSEMBLY INSTRUCTIONS

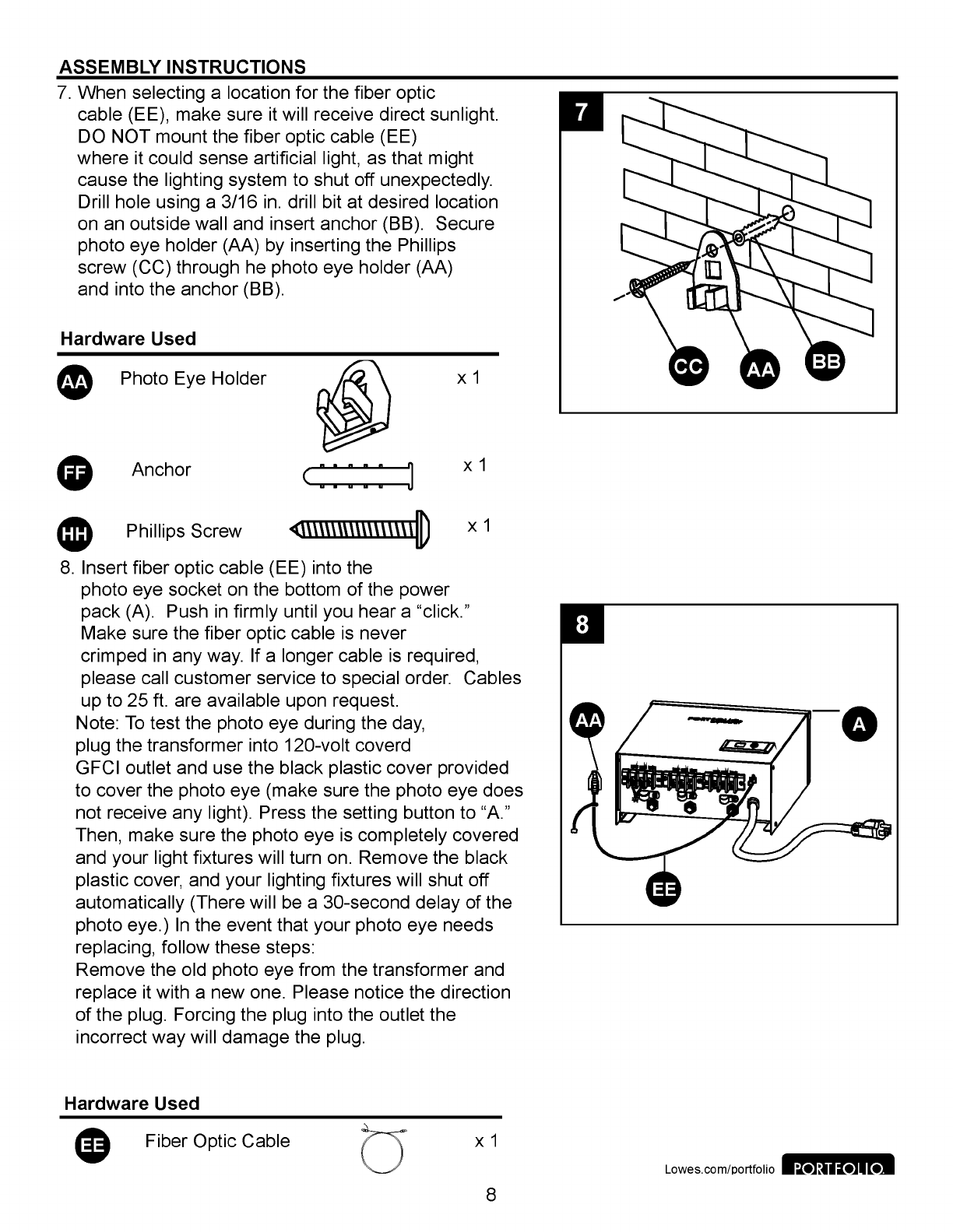

7. When selecting a location for the fiber optic
cable (EE), make sure it will receive direct sunlight.
DO NOT mount the fiber optic cable (EE)
where it could sense artificial light, as that might
cause the lighting system to shut off unexpectedly.
Drill hole using a 3/16
in. drill bit at desired location
on an outside wall and insert anchor (BB). Secure
photo eye holder (AA) by inserting the Phillips
screw (CC) through he photo eye holder (AA)
and into the anchor
(BB).
Hardware Used
• Photo Eye Holder
~
X 1
Anchor <::::: J X 1
Phillips Screw (\'""
\\\\\\" "" ID
X 1
8. Insert fiber optic cable (EE) into the
photo eye socket on the bottom of the power
pack (A). Push
in firmly until you hear a "click."
Make sure the fiber optic cable
is never
crimped
in any way. If a longer cable is required,
please call customer service to special order. Cables
up to 25
ft. are available upon request.
Note:
To test the photo eye during the day,
plug the transformer into 120-volt coverd
GFCI outlet and use the black plastic cover provided
to cover the photo eye (make sure the photo eye does
not receive any light). Press the setting button to
"A"
Then, make sure the photo eye is completely covered
and your light fixtures will turn
on. Remove the black
plastic cover, and your lighting fixtures will shut off
automatically (There will
be a 30-second delay of the
photo eye.)
In the event that your photo eye needs
replacing, follow these steps:
Remove the old photo eye from the transformer and
replace
it with a new one. Please notice the direction
of the plug. Forcing the plug into the outlet the
incorrect way will damage the plug.
Hardware Used
Fiber Optic Cable X 1
8
........ --·
Lowes.com/portfolio

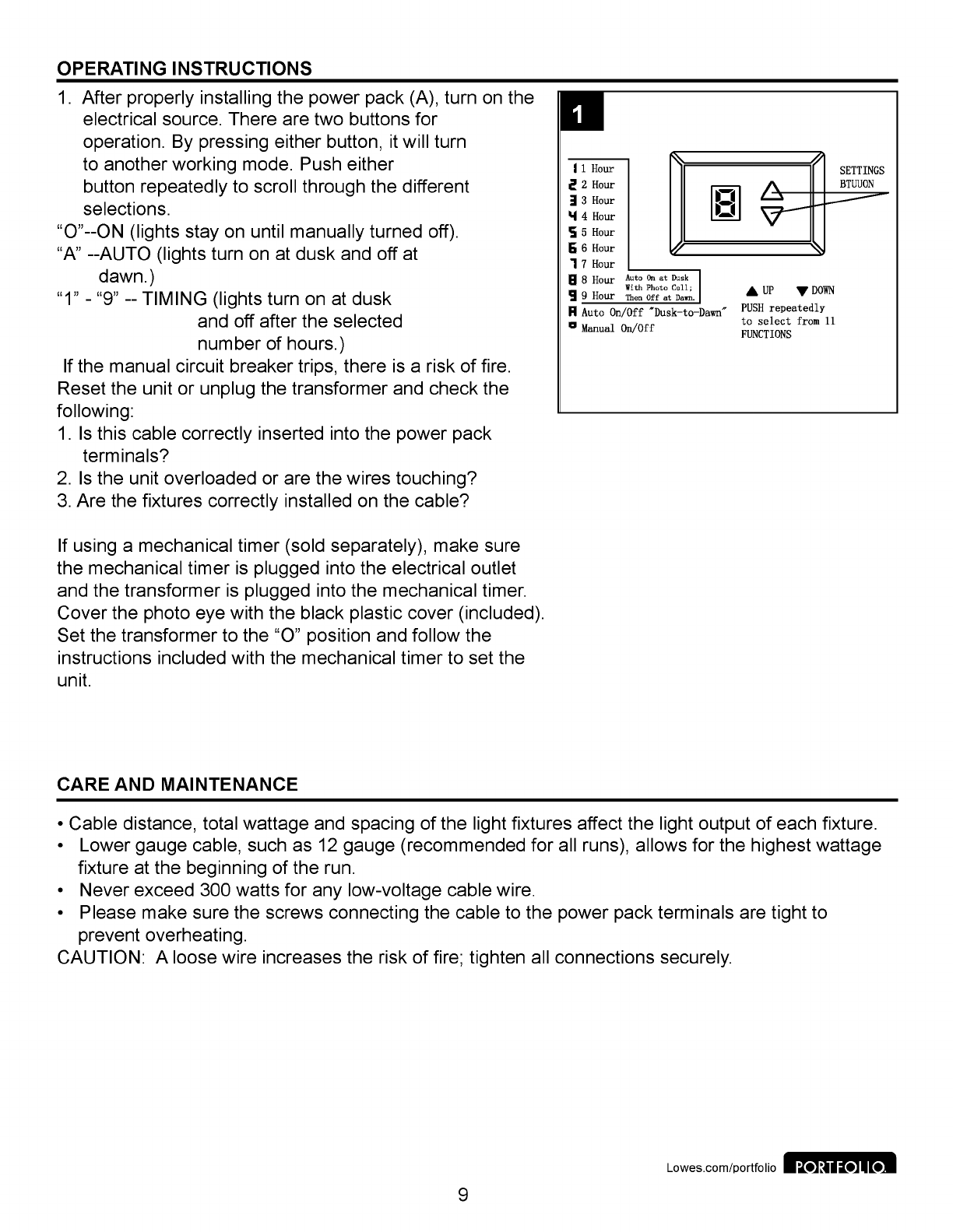

OPERATING INSTRUCTIONS
1. After properly installing the power pack (A), turn on the
electrical source. There are two buttons for
operation. By pressing either button,
it will turn
to another working mode. Push either
button repeatedly to scroll through the different
selections.
"0"--0N (lights stay on until manually turned off).
"A" --AUTO (lights turn on at dusk and off at
dawn.)
"1"- "9" --TIMING (lights turn on at dusk
and off after the selected
number of hours.)
If the manual circuit breaker trips, there
is a risk of fire.
Reset the unit or unplug the transformer and check the
following:
1. Is this cable correctly inserted into the power pack
terminals?
2. Is the unit overloaded or are the wires touching?
3. Are the fixtures correctly installed on the cable?
If using a mechanical timer (sold separately), make sure
the mechanical timer
is plugged into the electrical outlet
and the transformer
is plugged into the mechanical timer.
Cover the photo eye with the black plastic cover (included).
Set the transformer to the
"0" position and follow the
instructions included with the mechanical timer to set the
unit.
CARE AND MAINTENANCE
ll Hour
2 2 Hour
3 3 Hour
"j 4 Hour
55 Hour
Ei 6 Hour
1 7 Hour
B8 Hour Auto On at Dusk
With Photo Cell;
g 9 Hour Then Off at Dawn.
RAuto On/Off "Dusk-to-Dawnn
a Manual On/Off
•
UP 'Y DOWN
PUSH repeatedly
to select from 11
FUNCTIONS
• Cable distance, total wattage and spacing of the light fixtures affect the light output of each fixture.
• Lower gauge cable, such as 12 gauge (recommended for all runs), allows for the highest wattage
fixture at the beginning
of the run.
• Never exceed 300 watts for any low-voltage cable wire.
• Please make sure the screws connecting the cable to the power pack terminals are tight to
prevent overheating.
CAUTION: A loose wire increases the risk
of fire; tighten all connections securely.
Lowes.com/portfolio
9

TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fixture doesn't 1. Power is off.
work.
WARRANTY
2. Bad wire connection.
3. Power Pack overloaded.
4. The manual circuit breaker
has tripped.
1. Check that the power supply is on; then
check the breakers.
2. Check wiring.
3. Check wattage of all the fixtures.
4. Reset the button or unplug the transformer
and check the following
on page 1 0.
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
a period of one year from the date of purchase. If within this period the product
is found to be
defective
in material or workmanship, the product must be returned, with a copy of the bill of sale as
proof of purchase, to the original place of purchase. The manufacturer will, at its option, repair
replace or refund the purchase price to the original purchaser/consumer. This warranty does not
cover the fixture becoming damaged due to misuse, accidental damage, improper handling and/or
installation and specifically excludes liability for direct, incidental or consequential damages. As some
states do not allow exclusions or limitations
on an implied warranty, the above exclusions and
limitations may not apply. This warranty gives you specific rights and you may also have other rights
that vary from state to state.
10
Printed
in China
Portfolio® is a registered
trademark
of LF, LLC. All
rights reserved.
Lowes.com/portfolio

Portfolio® est une marque de commerce deposee
de
LF, LLC. Tous droits reserves.
JOIGNEZ VOTRE RECU ICI
ARTICLE #0090961
BLOC D' AL IMENTATION
DE 900 WATTS
MODELE #00884
Numero de serie
____ Date d'achat ___ _
~ Des questions, des problemes, des pieces manquantes? Avant de retourner I' article au
~ detaillant, appelez notre service a Ia clientele au 1 800 643-0067, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
Lowes.com/portfolio
11

CONTENU DE L'EMBALLAGE
-0
Lowes. co m/portfol io
12

QUINCAILLERIE INCLUSE (grandeur n~elle illustree)
Support de cellule
photoelectrique
ate: 1
Cable afibre optique
(grandeur non reelle)
ate: 1
<::::: J
<(\"""""" \ "" ID
I$ $1
Cheville d'ancrage
M5
ate: 3
<::::: J
Cheville d'ancrage
M3
ate: 1
13
Vis Phillips
M5x35
ate: 3
Gabarit de montage
(grandeur non reelle)
ate: 1
<(\"""""'" "" ID
Vis Phillips
M3x20
ate: 1
Lowes.com/portfolio IJel:ilfe]i[ eJ

A CONSIGNES DE SECURITE
Assurez-vous de lire et de comprendre l'integralite de ce manuel avant de tenter d'assembler,
d'utiliser ou d'installer le produit.
AAVERTISSEMENT
• Ce bloc d'alimentation doit etre utilise avec des eclairages pour amenagement paysager a basse
tension UNIQUEMENT.
• Ce bloc d'alimentation est congu pour un usage a l'exterieur SEULEMENT.
• lnclut un ecran de mise a
Ia terre.
• Approprie a un usage avec des luminaires ou des pompes submersibles.
• Le bloc d'alimentation
DOlT etre installs a un minimum de 50,80 em au-dessus du sol.
• N'installez PAS le bloc d'alimentation a l'interieur
ni dans un espace clos. Ne l'installez PAS dans
des garages, des vides sanitaires ou sous des terrasses au niveau du sol.
• Ne tentez PAS de reparer ou de modifier le cordon ou
Ia fiche.
• N'utilisez PAS de rallonges electriques avec cet appareil.
• N'immergez PAS le bloc d'alimentation dans l'eau.
• Ne raccordez PAS deux ou plusieurs blocs d'alimentation ensemble.
• N'utilisez PAS le bloc d'alimentation avec un gradateur.
• N'installez PAS le bloc d'alimentation a mains de 1,52 m d'une piscine, d'un spa ou d'une fontaine.
• N'installez PAS le bloc d'alimentation sur des materiaux combustibles.
• N'enterrez PAS les connecteurs et les cables a une profondeur superieure a 15,24
em.
• N'enterrez PAS Ia puissance maximale en watts des barnes du bloc d'alimentation (900 watts).
• UNIQUEMENT le cordon du bloc d'alimentation sur une prise couverte de 120 volts
declasse A avec
disjoncteur differentiel et munie d'un couvercle coiffant portant
I' indication« WET LOCATION »
(emplacement mouille).
• Ne court-circuitez PAS les connexions HIGH (elevee) et
LOW (basse). Sinon, vous endommagerez le
produit et vous vous exposerez a un risque d'incendie.
MISE EN GARDE:
• Debranchez toujours le bloc d'alimentation de Ia prise de courant avant de manipuler le systeme
d'eclairage.
• L'appareil est homologue en tant que constituant d'un systeme d'eclairage paysager et UL ou
d'autres L'appareil est homologue en tant que constituant d'un systeme d'eclairage paysager et UL
ou d'autres organismes de contr61e jugeront de
Ia convenance a cette fin des composants
combines.
CALCUL DE LA CAPACITE D'ECLAIRAGE
Le bloc d'alimentation de 900 watts possede des circuits de 3 300 watts qui produisent jusqu'a 900
watts de lumiere. Pour determiner le nombre maximal de luminaires qui peuvent y etre branches en
toute securite, additionnez
Ia puissance en watts de chacun des luminaires. La puissance totale de
vas luminaires ne doit pas depasser 900 watts.
PREPARATION
Avant de commencer I' assemblage du produit, assurez-vous d'avoir toutes les pieces. Comparez
les pieces dans l'emballage avec
Ia liste et le tableau ci-dessus. S'il y a des pieces manquantes ou
endommagees, ne tentez pas d'assembler le produit. Communiquez avec le service a
Ia clientele
pour obtenir des pieces de rechange.
Temps d'assemblage approximatif : 30 minutes
Outils necessaires pour !'assemblage (non inclus): tournevis cruciforme, perceuse, foret de 3/16 po
et pinces a denuder.
Lowes.com/portfolio
14

INSTRUCTIONS POUR L'ASSEMBLAGE
1. Choisissez !'emplacement pres de Ia prise de courant
couverte exterieure de 120 volts avec disjoncteur
differentiel, munie d'un couvercle portant !'indication
«WET LOCATION » (emplacement mouille). Al'aide
du gabarit de montage (DD), indiquez ou les trous
pour
le bloc d'alimentation (A) doivent etre perces.
Remarque:
II doit etre a50,80 em au-dessus du
niveau du sol.
Quincaillerie utilisee
eGabarit de montage 81 $E===3$~1
X 1
2. Percez des trous al'aide d'un foret de 3/16 po
(non inclus). lnstallez les chevilles d'ancrage (BB) et les
vis Phillips (CC) en laissant suffisamment d'espace pour
y inserer le bloc d'alimentation (A).
Quincaillerie utilisee
•
-Chevilles d'ancrage ( : : : : : J X 2
• Vis Phillips (\1\\\\\\\\\\\\\\\\ID X 2
3. Accrochez le bloc d'alimentation (A) sur les vis
Phillips (CC) au moyen des encoches en trou de
serrure situees al'arriere
du bloc d'alimentation (A).
Remarque: Ne fixez pas
le bloc d'alimentation (A)
au mur maintenant.
15
50,8 em
0 •
Lowes.com/portfolio lfe]:ilfe]i[ eJ

INSTRUCTIONS POUR L'ASSEMBLAGE
4. Pour le branchement de cables abasse tension,
separez les fils aune extremite du cable abasse
tension (non inclus) sur une longueur d'environ 5 em,
puis denudez chaque fil sur une longueur d'environ
2
em et torsadez fermement ensemble les brins
denudes.
5. Espacez les luminaires (non inclus) le plus egalement
possible
le long du cable abasse tension. Placez les
luminaires de plus forte puissance en watts plus pres
du bloc d'alimentation (A) et ceux de plus faible
puissance, plus loin. Remarque :
Le premier luminaire
doit etre place aau mains 3,05 m du bloc
d'alimentation
(A).
MISE EN GARDE: Une chute de tension pourrait
causer une baisse d'intensite de
Ia lumiere. L'intensite
de
Ia chute de tension depend :
1) du nombre de luminaires dans un systeme;
2) de
Ia distance entre le luminaire et le bloc
d'alimentation (A);
3) du calibre du cable;
4) de
Ia methode de cablage.
Configurations d'installation recommandees pour chaque
borne de sortie :
3,05 m
Puissance en Calibre Longueur de cable
watts combinee de cable recommandee, utilisation
de taus les recommande LOW
luminaires 16 Mains de 300 m
Mains de 150 14 Mains de 400 m
watts 12 Mains de 500 m
16 Mains de 150 m
Plus de 150 14 Mains de 250 m
watts 12 Mains de 350 m
16
5 em
2 em
• • •
Longueur de cable
recommandee, utilisation
HIGH
Mains de 400 m
Mains de 500 m
Mains de 600 m
Mains de 200 m
Mains de 300 m
Mains de 400 m
Lowes.com/portfolio

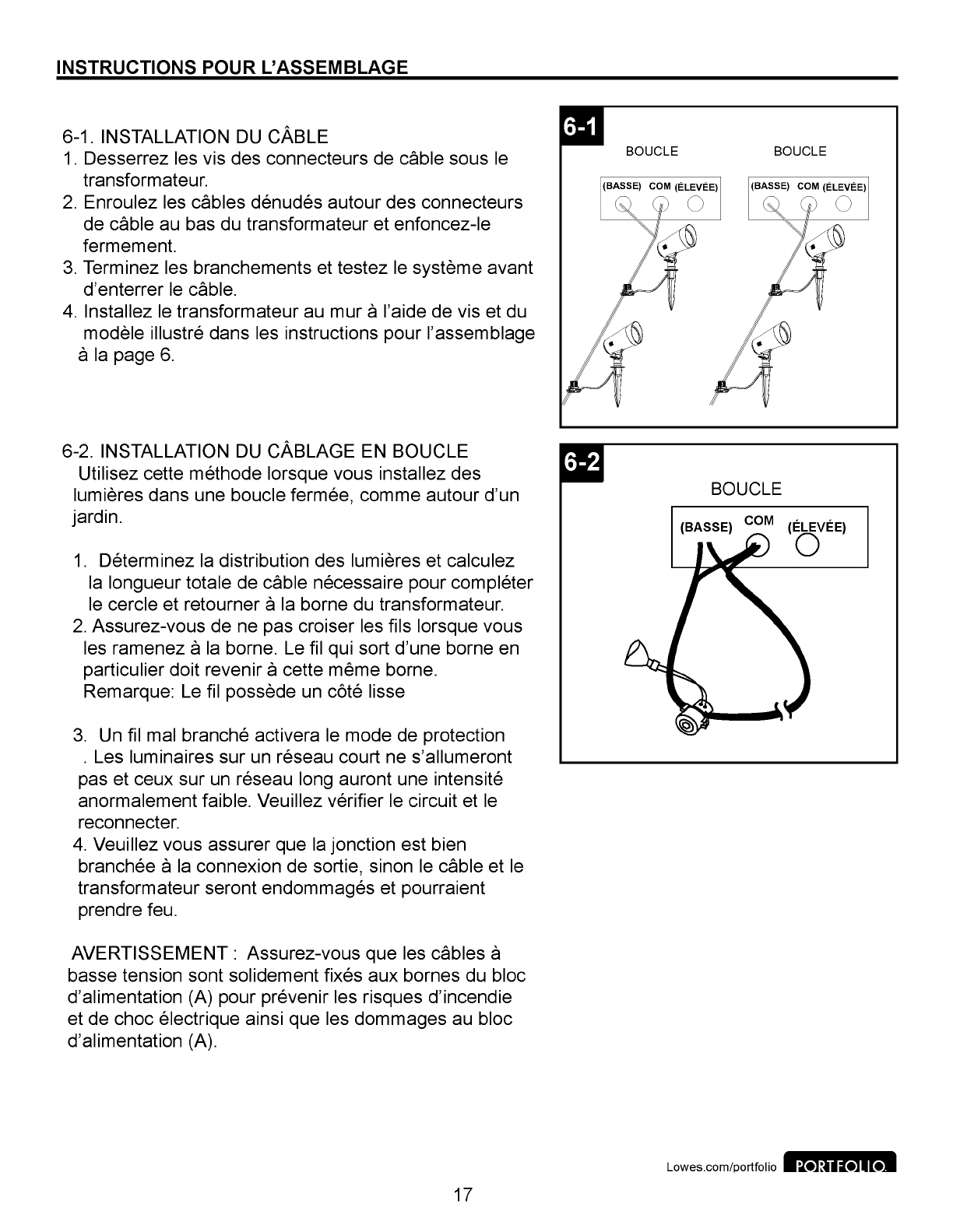

INSTRUCTIONS POUR L'ASSEMBLAGE
6-1. INSTALLATION DU CABLE
1. Desserrez les vis des connecteurs de cable sous le
transformateur.
2. Enroulez les cables denudes autour des connecteurs
de cable au bas du transformateur et enfoncez-le
fermement.
3. Term inez les branchements et testez le systeme avant
d'enterrer
le cable.
4. lnstallez le transformateur au mur a I' aide de vis et du
modele illustre dans les instructions pour !'assemblage
a Ia page 6.
6-2. INSTALLATION DU CABLAGE EN BOUCLE
Utilisez cette methode lorsque vous installez des
lumieres dans une boucle fermee,
com me autour d'un
jardin.
1. Determinez Ia distribution des lumieres et calculez
Ia longueur totale de cable necessaire pour completer
le cercle et retourner a Ia borne du transformateur.
2. Assurez-vous de ne pas croiser les fils lorsque vous
les ramenez a
Ia borne. Le fil qui sort d'une borne en
particulier doit revenir acette meme borne.
Remarque:
Le fil possede un cote lisse
3. Un fil mal branche activera le mode de protection
. Les luminaires sur
un reseau court ne s'allumeront
pas et ceux sur
un reseau long auront une intensite
anormalement faible. Veuillez verifier le circuit et
le
reconnecter.
4. Veuillez vous assurer que Ia jonction est bien
branchee a Ia connexion de sortie, sinon le cable et le
transformateur seront endommages et pourraient
prendre feu.
AVERTISSEMENT: Assurez-vous que les cables a
basse tension sont solidement fixes aux barnes du bloc
d'alimentation (A) pour prevenir les risques d'incendie
et de choc electrique ainsi que les dammages au bloc
d'alimentation (A).
17
BOUCLE BOUCLE
BOUCLE
(BASSE) COM (ELEVEE)
0
Lowes.com/portfolio life]:ilfe]IE eJ

INSTRUCTIONS POUR L'ASSEMBLAGE
7. Lorsque vous choisissez un emplacement pour le
cable de cellule photoelectrique a fibre optique (EE),
assurez-vous qu'il est expose aux rayons du soleil
le jour. Ne fixez
PAS le cable de cellule photoelectrique
a fibre optique (EE) a un endroit ou
il pourrait etre
expose a
Ia lumiere artificielle, carle systeme
d'eclairage pourrait se fermer subitement.
A I' aide d'un foret de 3/16 po, percez un trou a
I' emplacement souhaite sur lemur exterieur et inserez
une cheville d'ancrage
(BB). Fixez le support de Ia
cellule photoelectrique (AA) en inserant Ia vis Phillips
(CC) a travers celui-ci et dans
Ia cheville d'ancrage (BB).
Quincaillerie utilisee
• Support de
Ia cellule
~
photoelectrique
• Cheville d'ancrage <::::: J
G Vis Phillips
(\\\\\\ """ \\ \\\\ ID
8.1nserez le cable de cellule photoelectrique a
fibre optique (EE) dans
Ia douille pour Ia cellule
photoelectrique, situee au bas du bloc
X 1
X 1
X 1
d'alimentation (A). Poussez-le fermement jusqu'a ce -·· •• -·
que vous entendiez un declic. Assurez-vous que rien
ne pince
le cable de Ia cellule photoelectrique.
Remarque :Assurez-vous que jamais rien ne pince
le cable de cellule photoelectrique a fibre optique
(EE). Si un cable plus long est necessaire, veuillez
appeler le service a
Ia clientele pour faire une
commande speciale. Des cables de longueurs pouvant
allerjusqu'a 7,62 m sont disponibles sur demande.
Remarque :Pour tester
Ia cellule photoelectrique pendant
le jour, Branchez le transformateur sur une prise
couverte de 120 V avec disjoncteur differentiel et placez
le capuchon en plastique nair sur Ia cellule photoelectrique.
Assurez-vous que
Ia cellule photoelectrique ne peut capter aucune lumiere. Enfoncez le bouton de
reglage
en position« A». Assurez-vous que Ia cellule photoelectrique est entierement recouverte
pour que vas luminaires puissent s'allumer. Retirez
le capuchon en plastique nair et vas luminaires
s'eteindront automatiquement (apres un delai de 30 secondes, selon
Ia cellule photoelectrique). Si
vous devez remplacer votre cellule photoelectrique, suivez les etapes ci-dessous. Retirez l'ancienne
cellule photoelectrique du transformateur et placez-y
Ia nouvelle. Veuillez noter le sens de Ia fiche.
Si vous tentez d'enfoncer Ia fiche dans le mauvais sens par Ia force, vous endommagerez Ia fiche.
Quincaillerie utilisee
• Cable a fibre X 1
Lowes.com/portfolio
18

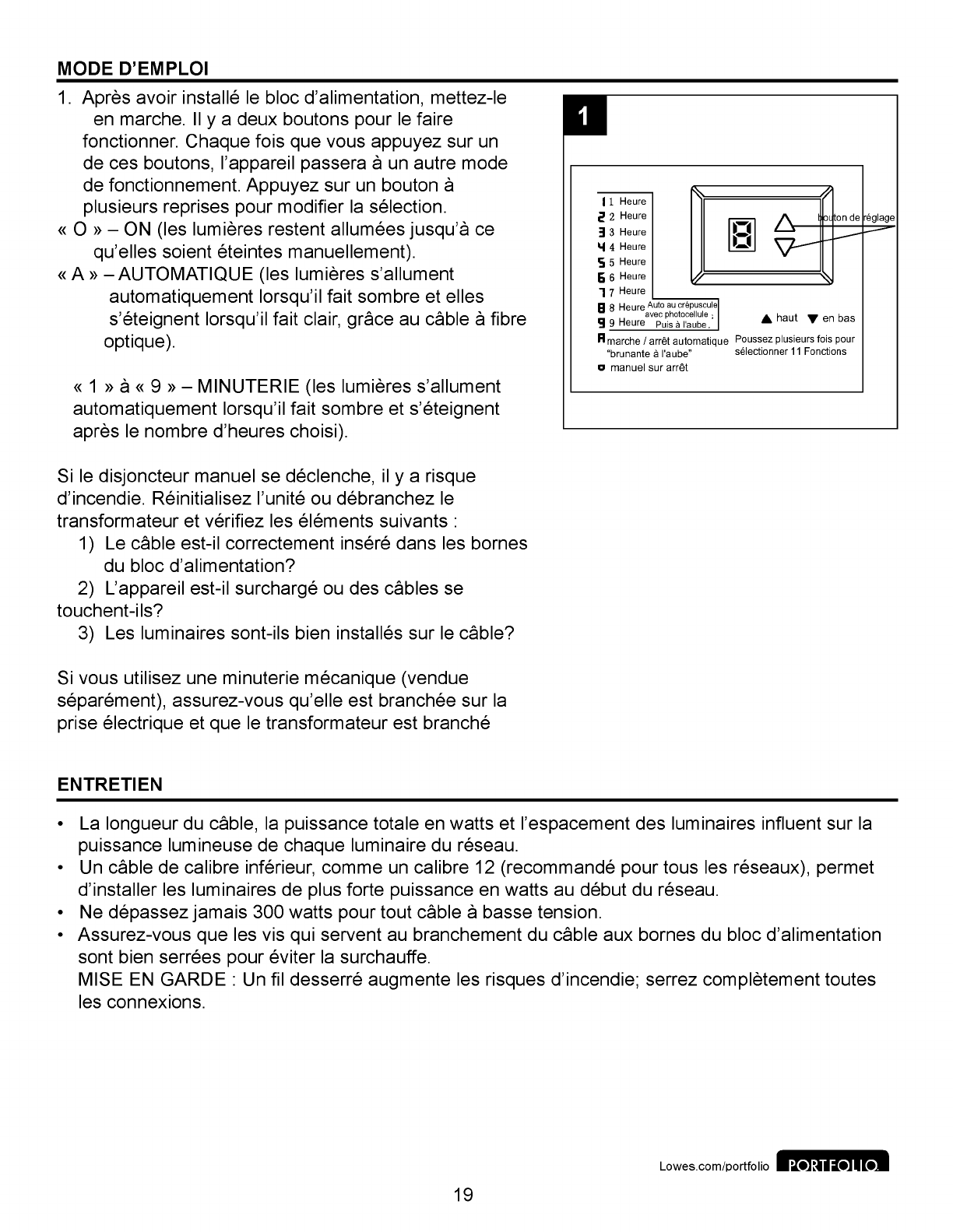

MODE D'EMPLOI
1. Apres avoir installs le bloc d'alimentation, mettez-le
en marche.
II y a deux boutons pour le faire
fonctionner. Chaque fois que vous appuyez sur
un
de ces boutons, l'appareil passera a un autre mode
de fonctionnement. Appuyez sur
un bouton a
plusieurs reprises pour modifier
Ia selection.
« 0
»-ON (les lumieres restent allumees jusqu'a ce
qu'elles soient eteintes manuellement).
«A» -AUTOMATIQUE (les lumieres s'allument
automatiquement lorsqu'il fait sombre et elles
s'eteignent lorsqu'il fait clair, grace au cable a fibre
optique).
« 1
»a« 9 »- MINUTERIE (les lumieres s'allument
automatiquement lorsqu'il fait sombre et s'eteignent
apres
le nombre d'heures choisi).
Si le disjoncteur manuel se declenche, il y a risque
d'incendie. Reinitialisez l'unite ou debranchez
le
transformateur et verifiez les elements suivants :
1) Le cable est-il correctement insere dans les barnes
du bloc d'alimentation?
2) L'appareil est-il surcharge ou des cables se
touchent
-i Is?
3) Les luminaires sont-ils bien installes sur le cable?
Si vous utilisez une minuterie mecanique (vendue
separement), assurez-vous qu'elle est branchee sur
Ia
prise electrique et que le transformateur est branche
ENTRETIEN
11 Heure
2 2 Heure
3 3 Heure
'"I 4 Heure
55 Heure
Ei 6 Heure
1 7 Heure
B8 Heure Auto au crepusculel
avec photocellule ;
9 9 Heure Puis a l"aube.
& haul "Y en bas
Rmarche 1arret automatique Poussez plusieurs lois pour
"brunante al'aube'' selectionner
11 Fonctions
Cl manuel sur arret
• La longueur du cable, Ia puissance totale en watts et l'espacement des luminaires influent sur Ia
puissance lumineuse de chaque luminaire du reseau.
• Un cable de calibre inferieur, comme
un calibre 12 (recommande pour taus les reseaux), permet
d'installer les luminaires de plus forte puissance en watts au debut du reseau.
• Ne depassez jamais 300 watts pour tout cable a basse tension.
• Assurez-vous que les vis qui servent
au branchement du cable aux barnes du bloc d'alimentation
sont bien serrees pour eviter
Ia surchauffe.
MISE
EN GARDE: Un fil desserre augmente les risques d'incendie; serrez completement toutes
les connexions.
Lowes.com/portfolio
19

DEPANNAGE
PROBLEME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire
ne fonctionne
pas.
GARANTIE
1. Le luminaire est hors tension.
2. Les fils electriques sont mal
connectes.
3. Le bloc d'alimentation est
surcharge.
4. Le disjoncteur manuel a ete
declenche
..
1. Verifiez !'alimentation electrique et les
disjoncteurs.
2. Verifiez le cablage.
3. Verifiez Ia puissance en watts de taus
les luminaires.
4. Reinitialisez le bouton ou debranchez le
transformateur verifiez les elements suivants
a Ia page 10:
Le fabricant garantit to us ses luminaires contre les defauts de materiaux et de fabrication pour une
periode de
un an acompter de Ia date d'achat. Si ce produit presente des defauts de materiaux
ou de fabrication durant cette periode, retournez-le au detaillant d'origine accompagne d'une copie
de votre regu comme preuve d'achat.
Le fabricant choisira de reparer ou de remplacer le produit,
ou de rembourser !'equivalent du prix d'achat. Cette garantie ne s'applique pas aux luminaires
endommages en raison d'un usage inapproprie, de dommages accidentels
ou d'une manipulation
ou installation inadequate, et elle exclut expressement toute responsabilite pour des dammages
directs, accessoires
ou indirects. Certains Etats ou certaines provinces ne permettent pas
!'exclusion
ou Ia limitation d'une garantie implicite, de sorte que les limitations et exclusions
mentionnees ci-dessus peuvent ne pas s'appliquer avous. Cette garantie vous confere des droits
precis.
II est possible que vous disposiez egalement d'autres droits, qui varient d'un Etat ou d'une
province al'autre.
20
lmprime en Chine
Lowes. co m/portfol io
Portfolio ®est une
marque de commerce
deposee de
LF, LLC.
To us droits reserves.
