MANUAL DEL PROPIETARIO
CENTRO DE LAVADO
Antes de empezar la instalación, lea con atención estas
instrucciones. Con ello, la instalación le resultará más sencilla
y se asegurará de que el aparato quede instalado de forma
correcta y segura. Guarde estas instrucciones cerca del
aparato después de la instalación para poder consultarlas en
el futuro.
ESPAÑOL
WK22*S6P
MFL71728994
Rev.02_021022
www.lg.com
Copyright © 2022 LG Electronics Inc. Todos los derechos reservados
es_main.book.book Page 1 Thursday, February 10, 2022 10:42 AM

ÍNDICE
Este manual puede contener imágenes o
contenido diferente del modelo que haya
adquirido.
Este manual está sujeto a revisión por
parte del fabricante.
INSTRUCCIONES DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ........................................4
ADVERTENCIA.....................................................................................................6
INSTALACIÓN

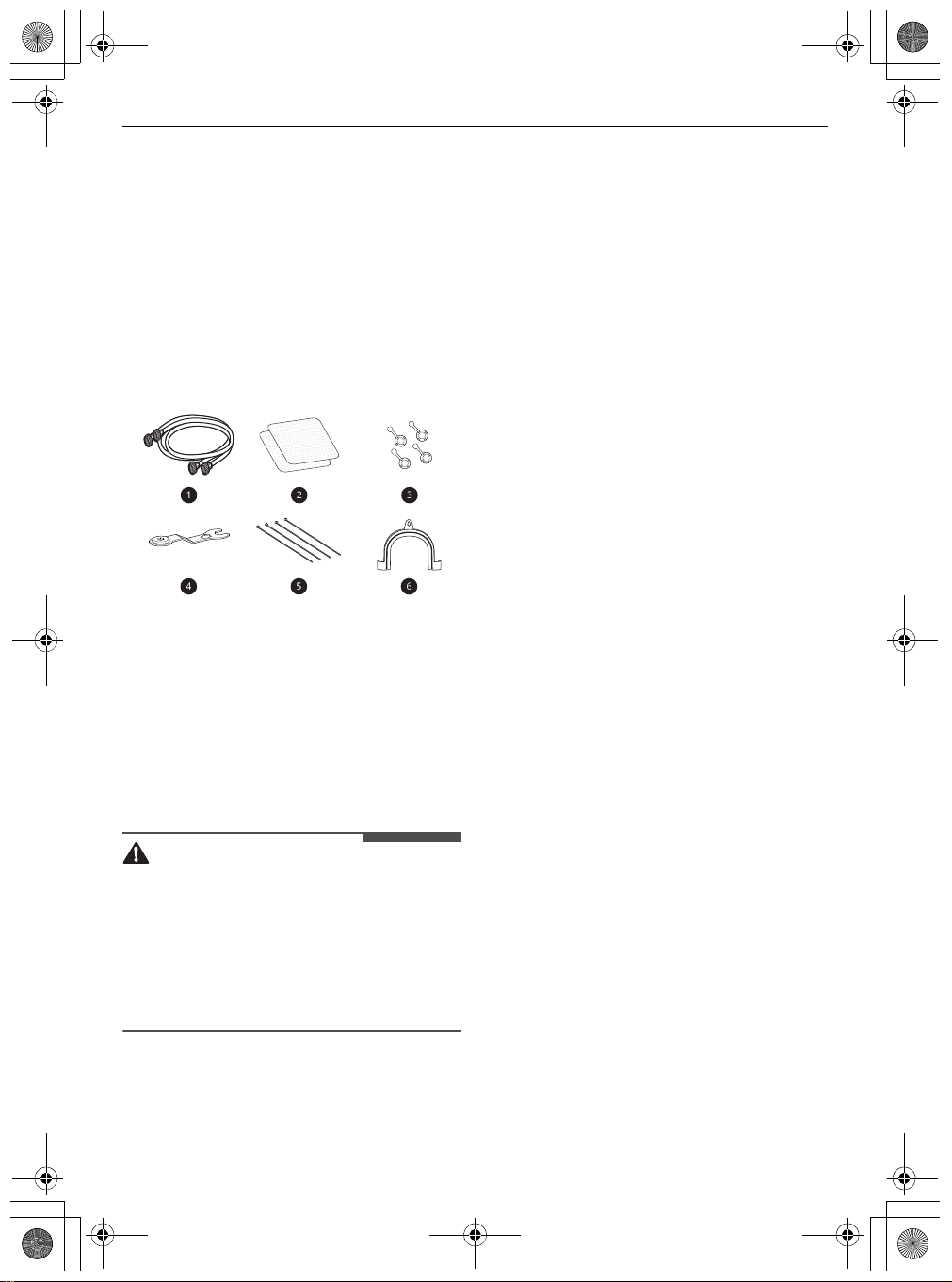

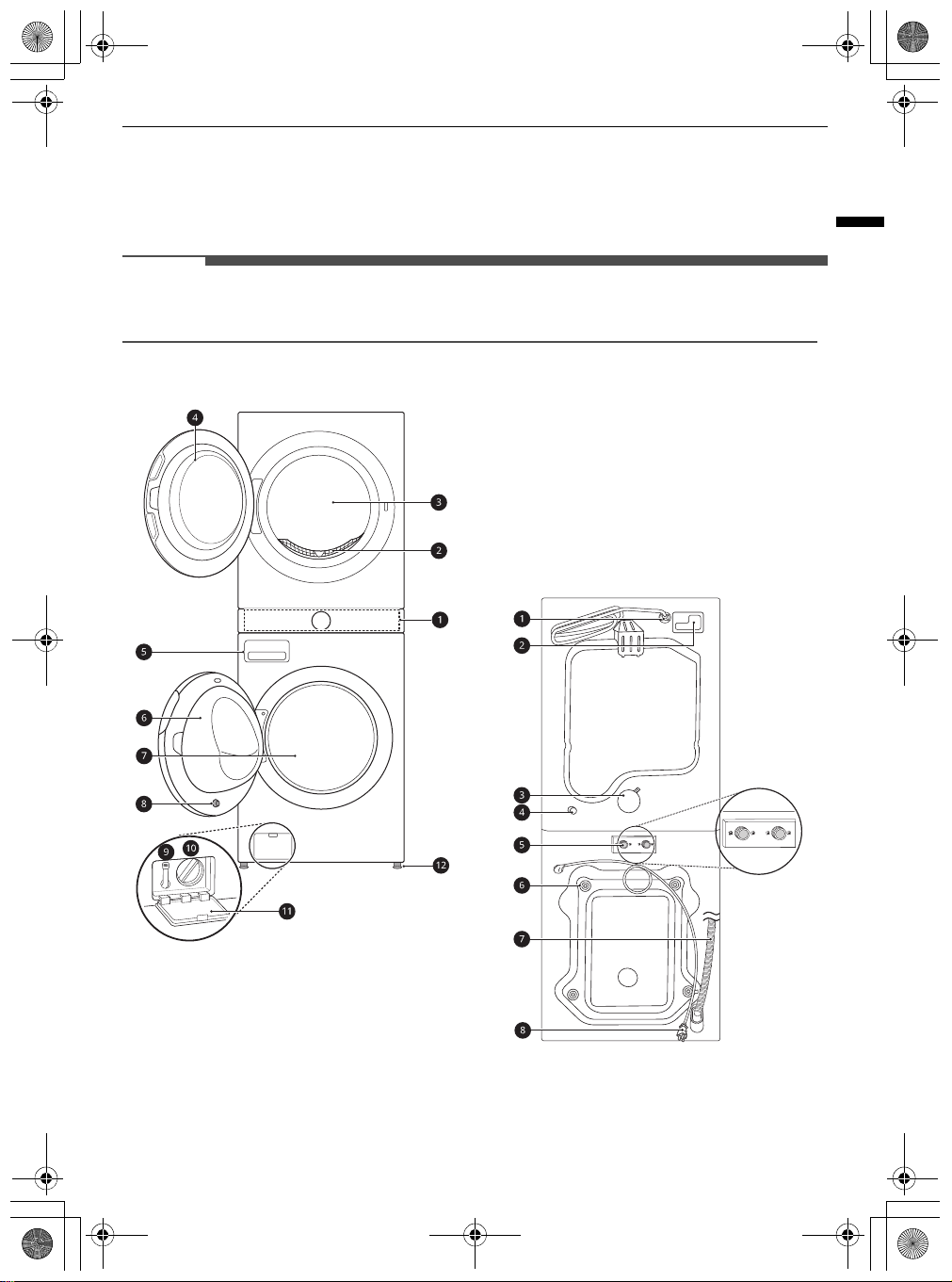

Partes y especificaciones ................................................................................13
Requisitos del lugar de instalación................................................................16
Desempacado del aparato..............................................................................18
Conexión de una secadora eléctrica..............................................................19
Instalación del accesorio de ventilación de la secadora.............................24
Ventilación de la secadora ..............................................................................25
Conexión de una secadora de gas.................................................................27
Conexión de la manguera de suministro de agua ......................................29
Instalación de la manguera de drenaje ........................................................31
Nivelado del electrodoméstico.......................................................................32
Desmontaje.......................................................................................................35
FUNCIONAMIENTO-LAVADORA
Descripción general del funcionamiento......................................................37
Preparación de la carga de lavado ................................................................38
Agregado de detergentes y suavizantes.......................................................39
Panel de control y tabla de programas.........................................................41
Opciones y funciones extra ............................................................................47
FUNCIONAMIENTO-SECADORA
Descripción general del funcionamiento......................................................50
Preparación de la ropa....................................................................................50
Panel de control y tabla de programas.........................................................53
Opciones y funciones extra ............................................................................58
FUNCIONES INTELIGENTES
Cómo usar la aplicación LG ThinQ.................................................................60
Smart Diagnosis ...............................................................................................62
es_main.book.book Page 2 Thursday, February 10, 2022 10:42 AM

MANTENIMIENTO
Lavadora............................................................................................................64
Secadora............................................................................................................67
SOLUCIÓN DE PROBLEMAS
Lavadora............................................................................................................69
Secadora............................................................................................................76
Común...............................................................................................................81
es_main.book.book Page 3 Thursday, February 10, 2022 10:42 AM

4
INSTRUCCIONES DE SEGURIDAD
INSTRUCCIONES DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
Las siguientes instrucciones de seguridad tienen por objetivo evitar
riesgos imprevistos o daños derivados de un funcionamiento poco
seguro o incorrecto del aparato.
Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES",
como se describe a continuación.
Mensajes de seguridad
Seguridad para una secadora
Este símbolo se muestra para indicar cuestiones y acciones
que pueden suponer un riesgo. Lea con atención la parte
señalada con este símbolo y siga las instrucciones a fin de
evitar riesgos.
ADVERTENCIA
Indica que, de no seguirse las instrucciones, pueden
producirse lesiones graves o la muerte.
PRECAUCIÓN
Indica que, de no seguirse las instrucciones, pueden
producirse lesiones menos graves o daños en el aparato.
ADVERTENCIA
Peligro de incendio
No seguir exactamente las advertencias de seguridad podría
provocar lesiones graves, la muerte o daños a la propiedad.
No instale un ventilador auxiliar en el conducto de extracción.
Instale todas las secadoras de ropa de conformidad con las
instrucciones de instalación del fabricante de la secadora.
es_main.book.book Page 4 Thursday, February 10, 2022 10:42 AM

5
INSTRUCCIONES DE SEGURIDAD
ESPAÑOL
ADVERTENCIA:
PELIGRO DE INCENDIO O EXPLOSIÓN
No seguir exactamente las advertencias de seguridad podría
provocar lesiones graves, la muerte o daños a la propiedad.
• No almacene ni use gasolina u otros líquidos o vapores
inflamables cerca de este electrodoméstico ni de ningún otro.
• QUÉ HACER SI HUELE GAS
- No intente encender ningún electrodoméstico.
- No toque ningún interruptor eléctrico ni use ningún teléfono
de su edificio.
- Evacue a todos los ocupantes de la habitación, el edificio o el
área.
- Llame a su compañía de gas inmediatamente desde el
teléfono de un vecino. Siga las instrucciones de la compañía
de gas.
- Si no puede comunicarse con su compañía de gas, llame al
departamento de bomberos.
• La instalación y el servicio deben ser realizados por un técnico
calificado, una agencia de servicios o su compañía de gas.
es_main.book.book Page 5 Thursday, February 10, 2022 10:42 AM

6
INSTRUCCIONES DE SEGURIDAD
ADVERTENCIA
ADVERTENCIA
• Para reducir el riesgo de explosión, incendio, muerte, descarga
eléctrica, lesiones o quemaduras a personas al utilizar este producto,
siga instrucciones básicas de seguridad, entre las que se encuentran
las siguientes:
Seguridad técnica
• Este aparato no debe ser utilizado por personas (incluidos niños) con
discapacidades físicas, sensoriales o mentales, o falta de experiencia
y conocimientos, si no es bajo supervisión y siguiendo las
instrucciones de seguridad de una persona responsable.
• Debe vigilarse a los niños de corta edad para asegurarse de que no
jueguen con el aparato.
ADVERTENCIA - Riesgo de
incendio
Instale la secadora de ropa de acuerdo con las instrucciones del
fabricante y los códigos locales.
• La instalación de la secadora de ropa debe ser realizada por un
técnico calificado.
• No instale la secadora de ropa con materiales de ventilación de
plástico flexibles. Si se instala un conducto flexible metálico
(tipo lámina de aluminio), este debe ser de un tipo específico
avalado por el fabricante del electrodoméstico como apto para
el uso con secadoras de ropa. Es sabido que los materiales de
ventilación flexibles se colapsan, se aplastan con facilidad y
atrapan pelusas. Estas condiciones obstruirán el flujo de aire de
la secadora y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas
las instrucciones de instalación.
es_main.book.book Page 6 Thursday, February 10, 2022 10:42 AM

7
INSTRUCCIONES DE SEGURIDAD
ESPAÑOL
• La presión de entrada del agua debe estar comprendida entre 50 kPa
y 800 kPa.
• Utilice una manguera nueva o el conjunto de manguera suministrado
con el electrodoméstico. Volver a utilizar mangueras usadas puede
provocar una pérdida de agua y el posterior daño de la propiedad.
• Las aperturas de ventilación no deben ser obstruidas por una
alfombra.
• No seque prendas no lavadas en el electrodoméstico.
• Los suavizantes u otros productos similares deben usarse de acuerdo
con sus instrucciones.
• Quite todos los objetos de los bolsillos, como los mecheros o las
cerillas.
• Nunca detenga este electrodoméstico antes de que termine el ciclo
de secado, a menos que se quiten todas las prendas rápidamente y
se separen para disipar el calor.
• No debe usarse este electrodoméstico si se emplearon químicos
industriales para limpiar.
• Las prendas que se hayan ensuciado con sustancias como aceite de
cocina, aceite vegetal, acetona, alcohol, petróleo, queroseno,
quitamanchas, aguarrás, ceras y removedores de ceras deben
lavarse en agua Caliente con una cantidad extra de detergente antes
de secarse en la lavadora.
• No beba el agua condensada. De lo contrario, se pueden producir
enfermedades transmitidas por los alimentos.
• Si el cable de alimentación está dañado, debe ser reemplazado por el
fabricante o sus agentes de servicio o una persona con calificaciones
similares para evitar un peligro.
• El filtro de pelusas debe limpiarse frecuentemente.
• No debe permitirse que la pelusa se acumule alrededor del aparato.
• No rocíe detergente de secado en seco directamente en el aparato,
tampoco utilice el aparato para secar prendas que hayan quedado
con detergente de secado en seco.
• No seque prendas manchadas con sustancias aceitosas. Las manchas
de sustancias aceitosas en la ropa (incluyendo las de aceites
es_main.book.book Page 7 Thursday, February 10, 2022 10:42 AM

8
INSTRUCCIONES DE SEGURIDAD
comestibles) no pueden ser removidas completamente incluso luego
del lavado con agua.
• El electrodoméstico no debe ser suministrado a través de un
interruptor externo, como un temporizador, o conectado a un
circuito que sea encendido y apagado regularmente.
• Remueva las prendas del producto inmediatamente cuando el
secado haya sido completado o cuando se apague durante el proceso
de secado. El dejar prendas que ya han sido secadas en el
electrodoméstico podría ocasionar un incendio. Las prendas que no
se retiren del electrodoméstico luego del secado podrían ocasionar
un incendio. Retire las prendas inmediatamente luego del secado, y
luego cuélguelas o extiéndalas para que se enfríen.
• Este electrodoméstico tiene como propósito ser utilizado en un
hogar.
Carga Máxima
La capacidad máxima en algunos ciclos para el lavado de ropa seca a
utilizar es de Lavado : 22 kg Secado : 11 kg (Ropa seca) / 22 kg (Ropa
húmeda) .
INSTALACIÓN
• Nunca intente hacer funcionar este electrodoméstico si está
estropeado, funciona mal, parcialmente desmontado o tiene piezas
perdidas o rotas, incluidos el cable o enchufe dañado.
• Este electrodoméstico solo debe ser transportado por dos o más
personas que lo sujeten con firmeza.
• No instale el electrodoméstico en un lugar húmedo y polvoriento. No
instale ni almacene el electrodoméstico al aire libre ni en un área que
esté sujeta a condiciones climáticas, tales como luz directa del sol,
viento o lluvia, ni a temperaturas bajo cero.
• Asegúrese de que el enchufe está insertado completamente en el
tomacorriente.
• No enchufe el aparato a múltiples tomacorrientes, tableros de
alimentación o un cable de extensión de alimentación.
es_main.book.book Page 8 Thursday, February 10, 2022 10:42 AM

9
INSTRUCCIONES DE SEGURIDAD
ESPAÑOL
• No modifique el enchufe de alimentación provisto con el aparato. Si
no se ajusta a la tomacorriente, haga que un electricista calificado
instale una toma adecuada.
• Este electrodoméstico está equipado con un cable que cuenta con un
conductor y un enchufe de conexión de/a tierra (pin a tierra). El
enchufe debe conectarse en un tomacorriente adecuado,
correctamente instalada y que tenga la conexión de/a tierra debida,
de conformidad con todos los códigos y las ordenanzas locales.
• Una conexión incorrecta del conductor de conexión a tierra del
equipo puede ocasionar riesgo de descarga eléctrica. Si tiene dudas
respecto de la conexión a tierra adecuada del electrodoméstico,
consulte a un electricista calificado o personal de servicio.
• Este electrodoméstico no debe instalarse detrás de una puerta con
cerradura, una puerta corrediza ni una puerta con una bisagra en el
lateral opuesto del electrodoméstico, de manera tal que se limite la
abertura total de la puerta del electrodoméstico.
• Ajuste la manguera de drenaje para evitar que se desprenda.
• Si el cordón de alimentación es dañado, éste debe sustituirse por el
fabricante o por su agente de servicio autorizado con el fin de evitar
un peligro.
Funcionamiento
• Para evitar romper la puerta de vidrio, no ejerza mucha presión en la
puerta al cerrarla.
• No use objetos afilados con el panel de control para manejar el
electrodoméstico.
• No intente separar los paneles ni desmontar el electrodoméstico.
• No repare ni reemplace ninguna parte del electrodoméstico. Todas
las reparaciones y servicios deben ser realizados por personal de
servicio cualificado, a menos que se recomiende lo contrario en este
manual del propietario. Utilice sólo repuestos autorizados.
• No aplique peso excesivo en la puerta cuando está abierta.
• No coloque animales vivos, como mascotas, dentro del producto.
es_main.book.book Page 9 Thursday, February 10, 2022 10:42 AM

10
INSTRUCCIONES DE SEGURIDAD
• No lave tapetes, alfombras, calzado o mantas para mascotas,
peluches, ni otros elementos aparte de ropa o sábanas, en esta
lavadora.
• Mantenga el área debajo del electrodoméstico y alrededor de este sin
materiales inflamables, como pelusas, papel, paños, productos
químicos, etc.
• No deje la puerta del electrodoméstico abierta. Los niños pueden
colgarse de la puerta o meterse dentro del electrodoméstico y
provocar daños o sufrir lesiones.
• No introduzca, lave ni seque prendas que se hayan limpiado, lavado,
empapado o salpicado con combustible o sustancias explosivas (por
ejemplo, ceras, removedores de ceras, aceite, pintura, gasolina,
desengrasantes, solventes para limpieza en seco, queroseno,
combustible, quitamanchas, aguarrás, aceite vegetal, aceite de
cocina, acetona, alcohol, etc.). El uso inadecuado puede provocar
incendios o explosiones.
• No utilice ni almacene sustancias inflamables o combustibles (éter,
benceno, alcohol, químicos, LPG, aerosol combustible, gasolina,
disolventes, petróleo, insecticida, ambientador, cosméticos, etc.)
cerca del electrodoméstico.
• Nunca introduzca la mano dentro del electrodoméstico mientras está
en funcionamiento. Espere hasta que el tambor se haya detenido por
completo.
• No toque la puerta durante un programa de altas temperaturas.
• En caso de una fuga de agua del aparato o inundaciones, desconecte
el enchufe de alimentación y comuníquese con el centro de
información del cliente de LG Electronics.
• Cierre los grifos de agua para aliviar la presión en las mangueras y
válvulas y minimizar la fuga si en caso ocurriera una ruptura. Revise
la condición de las mangueras de llenado; estas deberían ser
reemplazadas luego de 5 años.
• Si hay una fuga de gas (isobutano, propano, gas natural, etc.) dentro
de la casa, no toque el aparato ni el enchufe de alimentación y ventile
el área de inmediato.
es_main.book.book Page 10 Thursday, February 10, 2022 10:42 AM

11
INSTRUCCIONES DE SEGURIDAD
ESPAÑOL
• Si la manguera de drenaje o de entrada se congeló durante el
invierno, úsela después de que se haya descongelado.
• Mantenga todos los detergentes de lavado, suavizantes y cloros
fuera del alcance de los niños.
• No toque el enchufe ni los controles del aparato con las manos
mojadas.
• No doble excesivamente el cable de alimentación ni coloque un
objeto pesado sobre él.
• Evite tocar el agua que se drena del aparato durante el lavado.
• Asegúrese de que el drenaje está funcionando apropiadamente. Si el
agua no se drena apropiadamente, su piso podría inundarse.
• Cuando la temperatura del aire es alta y la del agua es baja, puede
ocurrir condensación y por lo tanto humedecer el piso.
• Limpie la suciedad o el polvo de los contactos del enchufe de
alimentación.
Mantenimiento
• Desconecte el electrodoméstico del suministro de energía antes de
limpiarlo. Ajustar los controles en APAGADO o en posición de Espera
no desconecta este electrodoméstico del suministro de energía.
• Conecte con firmeza el enchufe en la toma de corriente tras eliminar
por completo toda humedad y polvo.
• No rocíe agua dentro o fuera del producto para limpiarlo.
• No tire del cable para desenchufar el aparato. Sujete el enchufe con
fuerza y desconéctelo del tomacorriente.
• Únicamente personal de servicio autorizado de un centro de servicio
LG ELECTRONICS debe desarmar, reparar o modificar el
electrodoméstico. Contacte a un centro de información al cliente de
LG ELECTRONICS si mueve e instala el electrodoméstico en una
ubicación diferente.
es_main.book.book Page 11 Thursday, February 10, 2022 10:42 AM

12
INSTRUCCIONES DE SEGURIDAD
Eliminación
• Antes de descartar un electrodoméstico antiguo, desenchúfelo. Corte
el cable directamente detrás del electrodoméstico para evitar que se
use.
• Aleje todos los materiales de embalaje, como bolsas plásticas y
poliestireno, de los niños. Los materiales de embalaje pueden
provocar asfixia.
• Retire la puerta antes de descartar o desechar este electrodoméstico
para evitar el peligro de que niños o pequeños animales queden
atrapados en su interior.
es_main.book.book Page 12 Thursday, February 10, 2022 10:42 AM

13
INSTALACIÓN
ESPAÑOL
INSTALACIÓN
Partes y especificaciones
NOTA
• El aspecto y las especificaciones pueden cambiar sin previo aviso para mejorar la calidad del
electrodoméstico.
Vista frontal
a Panel de control
b Filtro de pelusas
c Tambor de la secadora
d Puerta de la secadora
e Compartimiento del dispensador de detergente
f Puerta de la lavadora
g Tambor de la lavadora
h Imán de la puerta de la lavadora
i Manguera de Drenaje
j Filtro de la bomba de desagüe
k Cubierta del filtro de la bomba de desagüe
l Patas de nivelación
Vista trasera
a Cable de alimentación (para Modelos de gas)
b Panel de acceso del bloque de bornes (para
Modelos eléctricos)
es_main.book.book Page 13 Thursday, February 10, 2022 10:42 AM

14
INSTALACIÓN
c Salida del conducto de escape
d Conexión de gas (para Modelos de gas)
e Entradas de agua caliente y fría
f Pernos para transporte
g Manguera de Drenaje
h Cable de alimentación (para la Lavadora)
Accesorios
a Mangueras de agua caliente y fría (para la
Lavadora)
b Almohadillas antideslizantes
c Tapones del agujero
d Llave
e Precintos
f Codo de soporte (para asegurar la manguera de
drenaje)
ADVERTENCIA
• Para su seguridad y con el fin de ampliar la vida
útil del producto, utilice solo componentes
autorizados. El fabricante no es responsable del
mal funcionamiento del producto, daños a la
propiedad o lesiones corporales provocados por
el uso de componentes o piezas no autorizados
y adquiridos por separado, o productos que no
sean LG.
es_main.book.book Page 14 Thursday, February 10, 2022 10:42 AM

15
INSTALACIÓN
ESPAÑOL
Especificaciones
Modelo WK22*S6P
Fuente de alimentación
120 V~ 60 Hz
Medidas (Anchura X Profundidad X Altura) 700 mm x 770 mm x 1890 mm
Peso del producto 141 kg
Máx. capacidad
Lavado : 22 kg
Secado : 11 kg (Ropa seca) / 22 kg (Ropa húmeda)
Potencia máxima 1 320 W (Lavado) / 400 W (Secado)
Presión de ingreso de agua permitida 50 kPa - 800 kPa (0,5-8,0 kgf/cm²)
Requisitos de gas
GN: 10,2 - 26,7 cm WC
PL: 20,4 - 33,1 cm WC
es_main.book.book Page 15 Thursday, February 10, 2022 10:42 AM

16
INSTALACIÓN
Requisitos del lugar de
instalación
Antes de instalar el electrodoméstico, verifique la
siguiente información para asegurarse de que el
electrodoméstico esté instalado en un lugar
correcto.
Suelo
• Para minimizar el ruido y la vibración, instale la
lavadora en un piso nivelado y de construcción
sólida capaz de soportar el electrodoméstico sin
flexionarse ni rebotar.
• El electrodoméstico debe instalarse sobre un
piso firme para minimizar la vibración durante el
ciclo de centrifugado. Lo más idóneo es un piso
de concreto, pero un piso de madera es
suficiente, siempre que se construya según las
normas de la FHA.
• El piso debajo del electrodoméstico no debe
tener una inclinación mayor a
2,5 cm de frente a
atrás o de lado a lado.
• No se recomienda la instalación sobre alfombras
y superficies de baldosas blandas.
• Nunca instale el electrodoméstico sobre una
plataforma o una estructura de soporte débil.
Instalación sobre el piso
Para asegurarse de que hay suficiente espacio para
las mangueras de entrada de agua, el tubo de
drenaje y el flujo de aire, deje espacios de un
mínimo de
2,5 cm en los laterales y de 10 cm
dentras del electrodoméstico. Asegúrese de tomar
en cuenta la presencia de paredes, puertas o
molduras sobre el piso que pudieran requerir el
aumento de los espacios necesarios.
Espacios libres
Los siguientes espacios libres se recomiendan para
el electrodoméstico.
• Se debe considerar dejar espacios libres
adicionales para facilitar las tareas de instalación
y mantenimiento.
• Deberán tomarse en cuenta espacios libres
adicionales en todos los laterales del
electrodoméstico para reducir la transferencia
de ruidos.
Espacio necesario para la instalación
en áreas empotradas o dentro de
armarios
E
Dimensiones y espacios
A 139,6 cm
B77cm
C10cm
D2,5cm
E70cm
F 189 cm
G2,5cm
es_main.book.book Page 16 Thursday, February 10, 2022 10:42 AM

17
INSTALACIÓN
ESPAÑOL
Requisitos de ventilación para armarios
Los armarios con puertas deben tener ventilación
tanto en la parte superior como en la inferior para
evitar la acumulación de calor y humedad dentro
del armario. Se debe instalar una abertura de
ventilación superior con una apertura mínima de
310 cm
2
a no menos de 6 pies por encima del piso.
Se debe instalar una abertura de ventilación
inferior con una apertura mínima de 155 cm
2
a no
más de un pie del piso. Instale rejillas de
ventilación o corte la puerta en las partes superior
e inferior para realizar aberturas. También se
permite el uso de puertas de celosía con aberturas
de ventilación equivalentes.
NOTA
• Se debe dejar al menos un pequeño espacio
alrededor del electrodoméstico (o de cualquier
otro electrodoméstico) para eliminar la
transferencia de vibración de un
electrodoméstico a otro. Si hubiera bastante
vibración, los electrodomésticos podrían hacer
ruido o tocarse, con el consecuente deterioro de
la pintura y el incremento del ruido.
• No se puede instalar ningún electrodoméstico
de combustión en el mismo armario que la
secadora.
Pisos de madera (pisos
flotantes)
Cuando instale el electrodoméstico sobre pisos de
madera, utilice engomados para reducir
vibraciones y falta de nivelación excesivas. El piso
de madera o flotante puede contribuir a una falta
de nivelación y vibración excesivas, así como a
errores y a un mal funcionamiento.
• Para evitar la vibración, recomendamos que
coloque engomados
a de al menos 20 mm de
espesor debajo de cada pie de ajuste del
electrodoméstico, fijadas al menos a dos vigas
del piso con tornillos.
• Si es posible, instale el electrodoméstico en una
de las esquinas de la habitación, donde el piso es
más estable.
• Coloque las engomados para las patas para
reducir la vibración.
PRECAUCIÓN
• Si el electrodoméstico se instala sobre un piso
inestable (p.ej. piso de madera), la garantía no
cubre ningún daño ni costos que se produzcan
debido a la instalación sobre el piso inestable.
NOTA
• Puede adquirir engomados (N.º pieza
MJB65174401, MJB65174501 ) en el centro de
servicios de LG.
Conexión eléctrica
• No use un cable de extensión ni un adaptador
doble.
• Siempre desenchufe el electrodoméstico y corte
el suministro de agua después de usarlo.
• Conecte el electrodoméstico a una toma de
corriente con conexión a tierra, de conformidad
con las regulaciones de cableado actuales.
• El electrodoméstico debe posicionarse de modo
que pueda accederse fácilmente al enchufe.
Descripción Dimensión/Espacio
A: Abertura de
ventilación superior 310 cm
2
B: Abertura de
ventilación inferior 155 cm
2
C: Distancia de
abertura de
ventilación
7,6 cm
D: Espacio libre frontal 10 cm
es_main.book.book Page 17 Thursday, February 10, 2022 10:42 AM

18
INSTALACIÓN
• La toma de corriente debe encontrarse a
1 metro de cada lado del electrodoméstico.
ADVERTENCIA
• Únicamente personal calificado puede realizar
reparaciones en el electrodoméstico. Las
reparaciones realizadas por personas sin
experiencia pueden ocasionar lesiones o averías
graves. Contáctese con su técnico de
reparaciones autorizado de LG.
• El enchufe de alimentación debe conectarse/en
un tomacorriente adecuado, correctamente
instalado y que tenga la conexión de/a tierra
debida, de conformidad con todos los códigos y
las ordenanzas locales.
Desempacado del aparato
ADVERTENCIA
• Cuando instale este electrodoméstico, tome las
medidas adecuadas para protegerse a sí mismo,
ej. como llevar guantes protectores.
• El traslado o la instalación del electrodoméstico
requiere de dos o más personas. El
incumplimiento de estas instrucciones podría
provocar lesiones.
• Cuando traslade el producto, inclínelo hacia la
parte trasera del mismo. No transporte el
producto en posición horizontal.
Levante el electrodoméstico de
la base de espuma
* Esta característica podría variar dependiendo del
modelo adquirido.
Luego de quitar el cartón y material de transporte,
levante el electrodoméstico de la base de espuma.
• Asegúrese de que el soporte de la tina
a * salga
con la base y no quede atascado en la parte
inferior del electrodoméstico.
• Si debe acostar el electrodoméstico para quitar
la base de cartón
b , proteja siempre el costado
del electrodoméstico y apóyelo cuidadosamente
de lado. No apoye el electrodoméstico sobre su
parte frontal o posterior.
Retire las uniones del perno de
transporte
Para prevenir que el electrodoméstico vibre en
exceso o se rompa, retire los pernos de transporte
y los retenedores.
1 Empezando por la parte inferior dos pernos de
transporte
a , use la llave (incluida) para aflojar
completamente todos los pernos de transporte
girándolos hacia la izquierda.
2 Retire los ensambles de pernos moviéndolos
suavemente a medida que tira de ellos.
*
es_main.book.book Page 18 Thursday, February 10, 2022 10:42 AM

19
INSTALACIÓN
ESPAÑOL
3 Instale las tapas.
• Busque las tapas
b incluidas en el paquete
de accesorios e instálelas en la parte
posterior.
NOTA
• Guarde los pernos de transporte y los
retenedores para un uso futuro.
• Para prevenir daños al electrodoméstico
durante el transporte:
- Reinstale los pernos de transporte.
- Fije el cable de alimentación a la parte trasera
del electrodoméstico.
Conexión de una secadora
eléctrica
ADVERTENCIA
• Para reducir el riesgo de incendio o explosión,
descargas eléctricas, daños a la propiedad,
lesiones personales o la muerte al usar este
electrodoméstico, siga los siguientes requisitos.
Requisitos eléctricos para
modelos eléctricos únicamente
ADVERTENCIA
• El cableado y la descarga a tierra deben cumplir
con la última edición del Código Eléctrico
Nacional, ANSI/NFPA 70 y todas las regulaciones
locales correspondientes. Comuníquese con un
electricista calificado para que revise el cableado
y los fusibles de su casa para asegurarse de que
su casa posee la energía eléctrica adecuada para
que funcione la secadora.
• Esta secadora debe estar conectada a un
sistema de cableado de metal permanente con
conexión a tierra o se debe tender un conductor
para la conexión a tierra del equipo con los
conductores del circuito y se debe conectar al
terminal o al cable de tierra del aparato.
• La secadora tiene su propio bloque de bornes,
que debe conectarse a un circuito individual
monofásico de 240 V~ de 60 Hz protegido por un
fusible de 30 amperios (el circuito debe tener
protección por fusible a ambos terminales de la
línea). EL SERVICIO ELÉCTRICO DE LA SECADORA
DEBE SER DE LA MÁXIMA CLASIFICACIÓN DE
VOLTAJE INDICADA EN LA PLACA DE
IDENTIFICACIÓN. NO CONECTE LA SECADORA A
UN CIRCUITO DE 110, 115 O 120 VOLTIOS.
• Si el circuito derivado a la secadora es de 4,5 m o
de menor longitud, use un cable UL
(Underwriters Laboratories) inscrito N.º-10 AWG
(únicamente cable de cobre) o uno que se ajuste
a los requerimientos de los códigos locales. De
ser mayor a 4,5 m use un cable UL inscrito N.º-8
AWG (únicamente cable de cobre) o uno que se
ajuste a los requerimientos de los códigos
locales. Deje suficiente espacio en el alambrado
para que la secadora pueda ser movida de su
ubicación normal en caso sea necesario.
• NO se provee el cable flexible de alimentación
que conecta el receptáculo de la pared y el
bloque de bornes de la secadora. El cable de
conexión flexible y el calibre del alambre deben
cumplir con los códigos locales y con las
instrucciones indicadas en las siguientes
páginas.
• No modifique el enchufe ni el cable interno
provistos con la secadora.
• La secadora deberá conectarse a una toma de
corriente de 4 agujeros.
• Si el enchufe no coincide con la toma de
corriente, un electricista calificado deberá
instalar una toma de corriente adecuada.
• Conecte el cable de alimentación al bloque de
bornes. Cada alambre de color debe conectarse
al tornillo del mismo color. El alambre del color
indicado en el manual se conecta al tornillo del
bloque del mismo color.
es_main.book.book Page 19 Thursday, February 10, 2022 10:42 AM

20
INSTALACIÓN
ADVERTENCIA
• La conexión a tierra a través del conductor
neutro está prohibido para: (1) nuevas
instalaciones de circuito derivado y (2) áreas
donde los códigos locales prohíban una
conexión a tierra a través del conductor neutro.
• Esta secadora se proporciona con el alambre
neutro conectado a tierra. Este alambre
conectado a tierra de color blanco DEBE
MOVERSE al terminal neutro si se utilizará un
cable de 4 hilos o si se prohíbe la conexión a
tierra a través del conductor neutro.
Cable de alimentación de
cuatro hilos
1 Quite la cubierta de acceso al bloque de bornes
localizada en la parte superior trasera del
electrodoméstico.
2 Instale un aliviador de tensión homologado
por UL en el orificio por el que pasa el cable de
alimentación.
3 Pase un cable de alimentación de 30 amperios,
240 voltios, de 4 hilos homologado por UL con
un conductor de cobre N.° 10 AWG como
mínimo por el aliviador de tensión.
a Bloque de bornes
b Aliviador de tensión homologado por UL
c Cable de alimentación de 4 hilos
homologado por UL
4 Transfiera el alambre de conexión a tierra del
electrodoméstico desde detrás del tornillo de
conexión a tierra de color verde al tornillo
central del bloque de bornes.
5 Conecte los dos conductores vivos (negro y
rojo) del cable de alimentación a los tornillos
exteriores del bloque de bornes.
6 Conecte el alambre neutro (blanco) al tornillo
central del bloque de bornes
7 Conecte el alambre de conexión a tierra del
cable de alimentación al tornillo de conexión a
tierra de color verde.
8 Ajuste bien todos los tornillos.
• Se requiere un aliviador de
tensión homologado por UL.
• Use un cable de alimentación de 30 amperios,
240 voltios, de 4 hilos homologado por UL
con un conductor de cobre N.° 10 AWG como
mínimo y terminales de bucle cerrado o de
horquilla con extremos doblados hacia arriba.
es_main.book.book Page 20 Thursday, February 10, 2022 10:42 AM
