LG LA62 Series User manual

www.lg.com
LA62**
LA64**
LA66**
LA69**
LA74**
LN57**
LN61**
OWNER’S MANUAL
LED TV*
Please read this manual carefully before operating
your set and retain it for future reference.
* LG LED TV applies LCD screen with LED backlights.
P/NO : MFL67658602(1304-REV02)
Printed in Korea
Downloaded from www.vandenborre.be

A-2 TABLE OF CONTENTS
LANGUAGE
COMMON
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
Ελληνικά
 Slovenščina
B-1 SPECIFICATIONS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-6 Tidying cables
A-7 MAKING CONNECTIONS
A-7 Antenna connection
A-9 Satellite dish connection
A-10 HDMI connection
A-12 - ARC (Audio Return Channel)
A-13 DVI to HDMI connection
A-15 Component connection
A-17 Composite connection
A-18 MHL connection
A-20 Audio connection
A-20 - Digital optical audio connection
A-23 USB connection
A-25 CI module connection
A-27 Headphone connection
A-30 Euro Scart connection COMMON
Downloaded from www.vandenborre.be

A-3
SETTING UP THE TV
LA62**, LA64**, LA66**, LN57**-ZE/ZK, LN61**
3
1
Front
M4 x 14
4 EA
Stand Base
Stand Body
M4 x 14
4 EA
M4 x 14
4 EA
Setting up the TV
Image shown may differ from your TV.

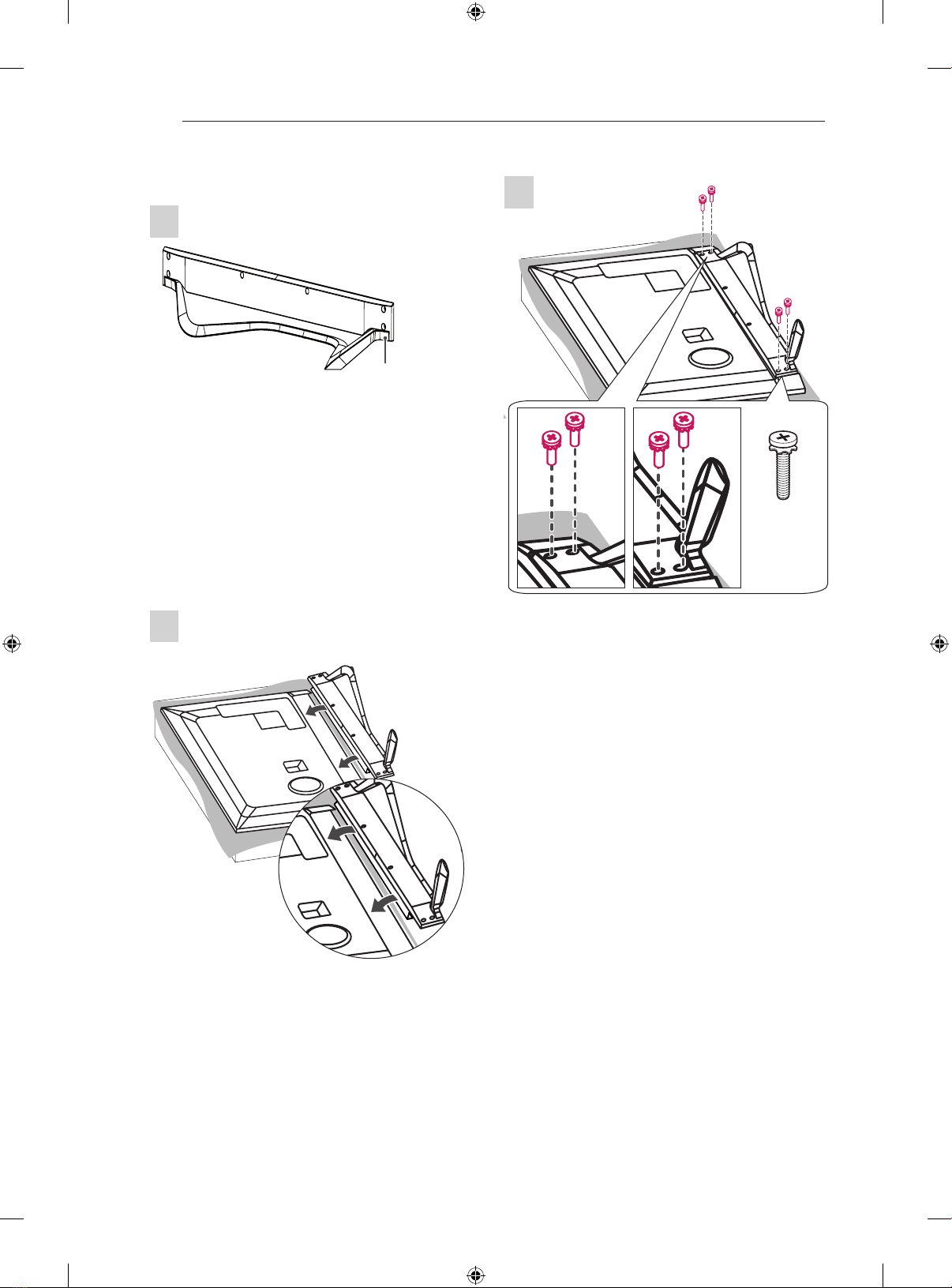

Attaching the stand
2
(Only LA64**, LA66**)
(Only LA62**, LN57**-ZE/ZK, LN61**)
(Only LA62**, LN57**-ZE/ZK, LN61**)
(Only LA64**, LA66**)
Downloaded from www.vandenborre.be

A-4 SETTING UP THE TV
LA69**, LA74**
2
3
1
Stand Base
M4 x 20
4EA
Downloaded from www.vandenborre.be

A-5
SETTING UP THE TV

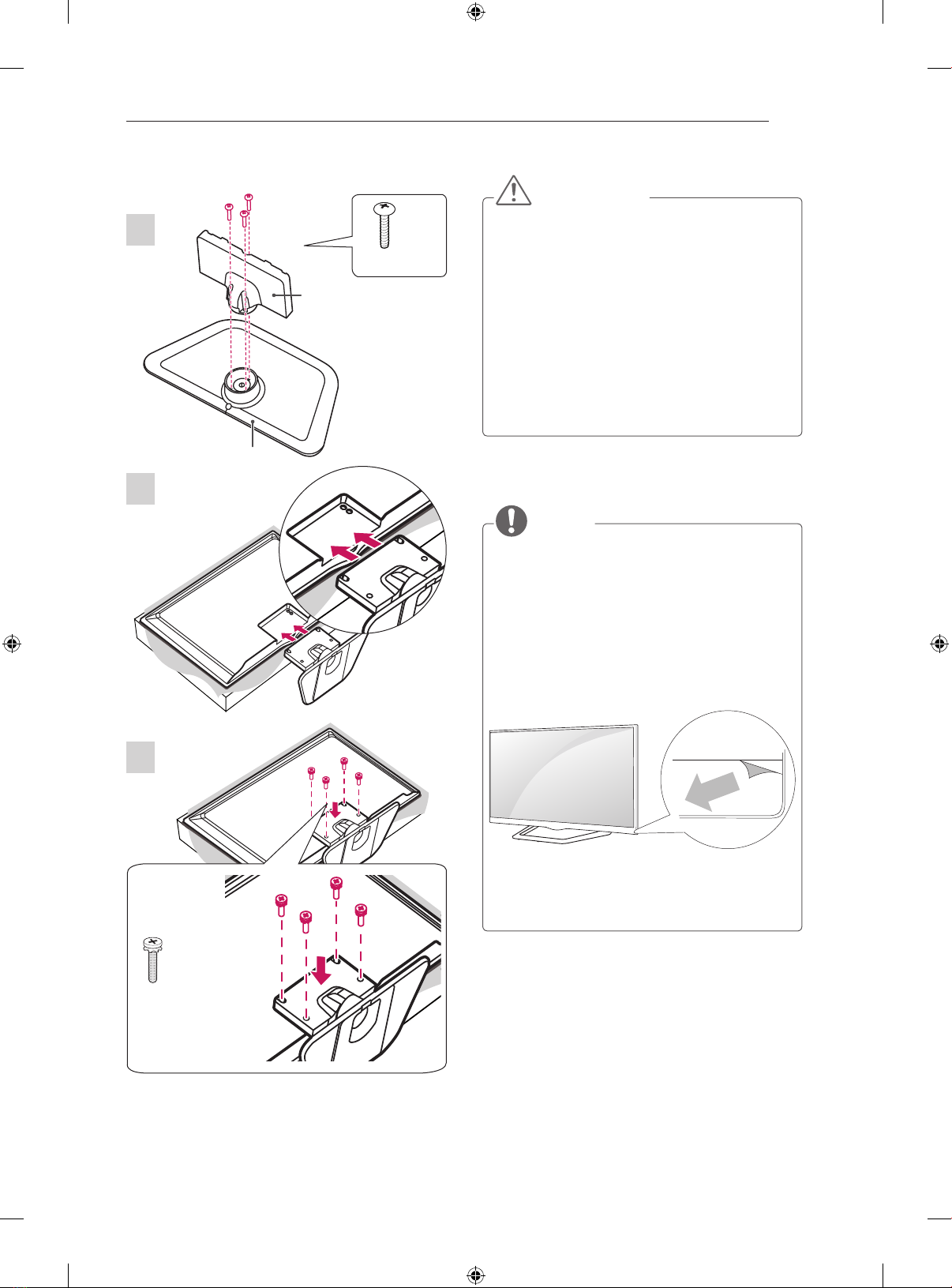

CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yRemoving the protective film (from the
bottom)
(Depending on model)
Protective film is temporarily attached to
prevent the surface of the product from
being damaged during delivery.
Once the TV has been installed, please
remove the protective film on the bottom of
the unit as shown in the figure.
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
LN57**-ZA
2
3
1
Stand Body
Stand Base
P5 x 25
3EA
M4 x 14
4EA
Downloaded from www.vandenborre.be

A-6 SETTING UP THE TV
Tidying cables
1 Gather and bind the cables with the Cable
Holder and the Cable Management.
2 FixtheCableManagementrmlytotheTV.
(Only LA62**, LA64**, LA66**, LN57**-ZE/ZK,
LN61**)
Cable Holder
Cable Management
(Only LA69**, LA74**)
⨲㘶ᖂ2
㏪ⱞ⋾#Ɐᴏ
Cable Holder
Cable Management
(Only LN57**-ZA)
1 Gather and bind the cables with the Cable
Holder.
Cable Holder
CAUTION
yDo not move the TV by holding the cable
holders, as the cable holders may break,
and injuries and damage to the TV may
occur.
Downloaded from www.vandenborre.be

A-7
MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the LA66** models.

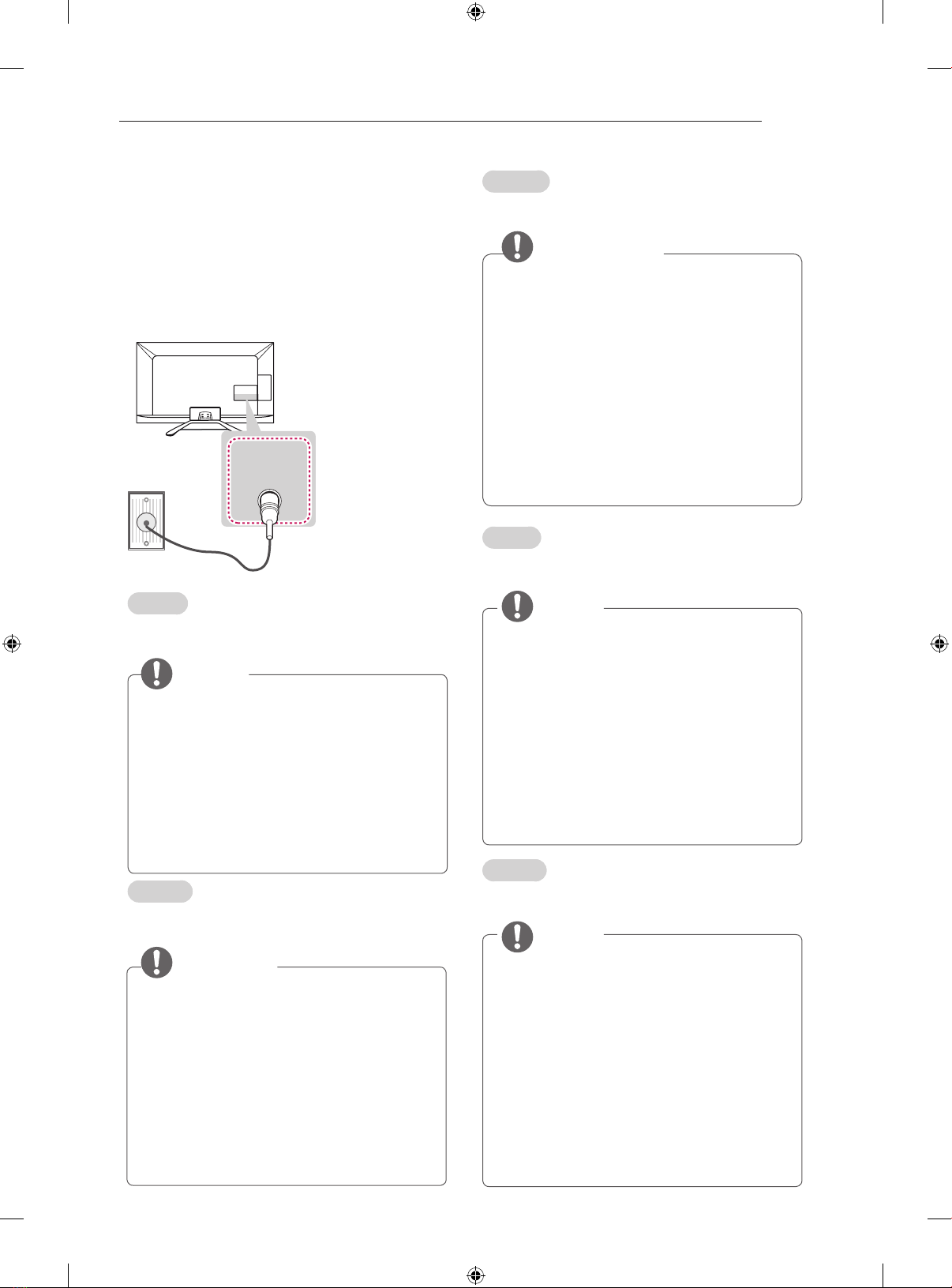

Antenna connection
ANTENNA/
CABLE IN
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Deutsch
Schließen Sie das TV-Gerät mit einem RF-Kabel
(75 Ω) an eine Wandantennenbuchse an.
HINWEIS
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Wandler sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Français
Connectez la TV à une prise d’antenne murale
avec un câble RF (75 Ω).
REMARQUE
yUtilisez un séparateur de signaux pour
utiliser plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux
pour l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne
sont pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Italiano
Collegare il televisore all’antenna centralizzata con
un cavo RF (75 Ω).
NOTA
yUtilizzare uno sdoppiatore del segnale per
usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa,
installare correttamente un amplificatore del
segnale per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non
sono in dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Español
Conecte la TV a una toma de pared de antena con
un cable RF (75 Ω).
NOTA
yEmplee un divisor de señal cuando desee
utilizar más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para
mejorar la calidad de imagen.
ySi la imagen es de poca calidad con una
antena conectada, intente volver a orientar
la antena en la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Downloaded from www.vandenborre.be

A-8 MAKING CONNECTIONS
Português
Ligue a TV a uma tomada de antena de parede
com um cabo RF (75 Ω).
NOTA
yUtilize um separador de sinal se quiser
utilizar mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale
um amplificador de sinal para melhorar a
qualidade de imagem.
ySe a qualidade de imagem for fraca mesmo
que tenha uma antena ligada, tente orientar
a antena para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Nederlands
Sluit de TV met behulp van een RF-kabel (75 Ω)
aan op een antenneaansluiting op de muur.
OPMERKING
yGebruik een signaalsplitter om meer dan
twee TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit
te verbeteren.
yAls de beeldkwaliteit slecht is terwijl een
antenne is aangesloten, probeert u de
antenne in de juiste richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Ελληνικά
Συνδέστε την τηλεόραση σε μια υποδοχή κεραίας
στον τοίχο με ένα καλώδιο RF (75 Ω).
ΣΗΜΕΙΩΣΗ
yΧρησιμοποιήστε ένα διαχωριστή σήματος για
τη χρήση περισσότερων από 2 τηλεοράσεων.
yΑν η ποιότητα της εικόνας δεν είναι καλή,
εγκαταστήστε έναν ενισχυτή σήματος για τη
βελτίωση της ποιότητας εικόνας.
yΑν η ποιότητα της εικόνας δεν είναι καλή
μετά τη σύνδεση της κεραίας, δοκιμάστε να
αλλάξετε τον προσανατολισμό της κεραίας
στη σωστή κατεύθυνση.
yΔεν παρέχεται καλώδιο κεραίας και
μετατροπέας.
yΥποστηριζόμενος ήχος DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Slovenščina
Televizor priključite v stensko antensko vtičnico s
kablom RF (75 Ω).
OPOMBA
yČe želite uporabljati več kot 2 televizorja,
uporabite razcepnik za signal.
yČe je kakovost slike slaba, jo izboljšajte
tako, da ustrezno namestite ojačevalnik
signala.
yČe je kakovost slike slaba in uporabljate
anteno, usmerite anteno v ustrezno smer.
yKabel antene in pretvornik nista priložena.
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Downloaded from www.vandenborre.be

A-9
MAKING CONNECTIONS

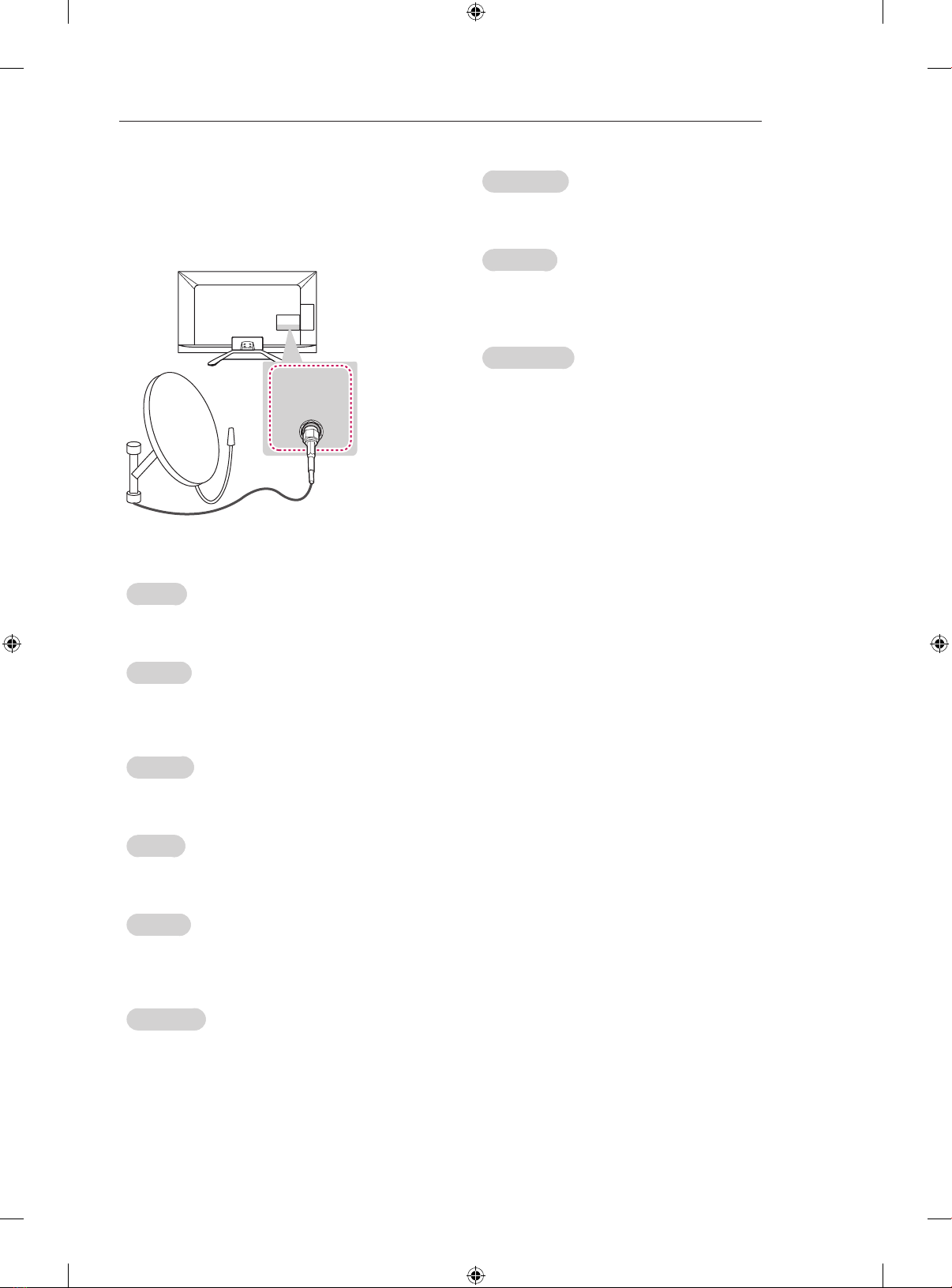

Satellite dish connection
(Only satellite models)
LNB
Satellite IN
13/18 V
700 mA Max
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-
HF-Kabel (75 Ω) an eine Satellitenschüssel und an
eine Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une
prise satellite à l’aide d’un câble satellite RF (75 Ω).
Italiano
Collegare la TV a un’antenna satellitare e a una
presa satellitare con un cavo RF satellitare (75 Ω).
Español
Para conectar la TV a una antena parabólica,
enchufe un cable de RF de satélite a una toma de
satélite (75 Ω).
Português
Ligue a TV a uma antena parabólica a uma toma-
da de satélite com um cabo RF para satélite (75 Ω).
Nederlands
Sluit de TV met behulp van een RF-satellietkabel
(75 Ω) aan op een satellietschotel.
Ελληνικά
Συνδέστε την τηλεόραση σε μια δορυφορική κε-
ραία, μέσω μιας δορυφορικής υποδοχής με δορυ-
φορικό καλώδιο (75 Ω).
Slovenščina
S kablom RF za satelit povežite televizor s satelit-
skim krožnikom prek vtičnice za satelit (75 Ω).
Downloaded from www.vandenborre.be

A-10 MAKING CONNECTIONS
Deutsch
Überträgt digitale Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des HDMI-Kabels mit
dem TV-Gerät.
Wählen Sie zum Anschließen einen beliebigen
HDMI-Eingang. Es ist egal, welchen Port Sie
wählen.
HINWEIS
yFür optimale Bildqualität wird empfohlen,
den HDMI-Anschluss des TV-Gerätes zu
verwenden.
yVerwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel
mit CEC-Funktion (Customer Electronics
Control).
yHigh-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p
und höher getestet.
yUnterstütztes HDMI-Audioformat:
Dolby Digital, DTS, PCM (bis
zu 192 KHz, 32 KHz/44,1 KHz/
/48 KHz/88 KHz/96 KHz/176 KHz/192 KHz)
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble HDMI comme indiqué sur l’illustration
suivante.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
yPour obtenir une meilleure qualité d’image,
il est recommandé d’utiliser la TV avec une
connexion HDMI.
yUtilisez le tout nouveau câble haut débit
HDMI™ avec la fonction CEC (contrôles
électroniques client).
yLes câbles HDMI™ haut débit sont testés
pour transporter un signal HD de 1080p ou
supérieur.
yFormats audio HDMI pris en charge : Dolby
Digital, DTS, PCM (jusqu’à 192 KHz, 32KHz
/44,1KHz/48KHz/88KHz/96KHz/176KHz/19
2KHz)

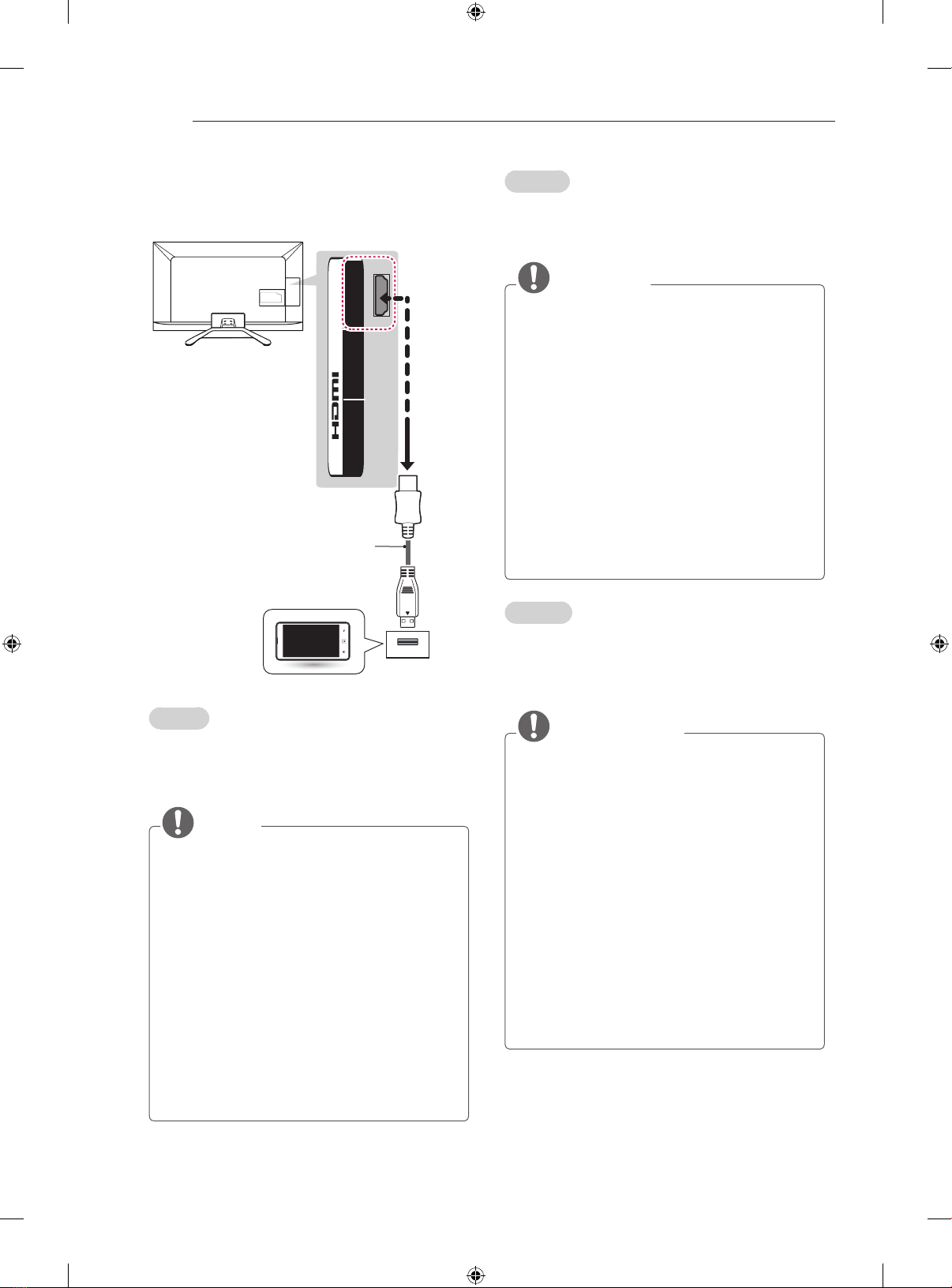

HDMI connection
HDMI
1
(ARC)
3
(MHL)
2
/DVI IN
(*Not Provided)
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby
Digital, DTS, PCM (Up to 192 KHz, 32KHz/4
4.1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz)
Downloaded from www.vandenborre.be

A-11
MAKING CONNECTIONS
Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
HDMI come mostrato nell’illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
ySi consiglia di utilizzare il televisore con il
collegamento HDMI per ottenere la migliore
qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta velocità
dotato dei requisiti più recenti con funzione
CEC (Customer Electronics Control).
yI cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a 1080p
e superiore.
yFormato audio HDMI supportato: Dolby
Digital, DTS, PCM (fino a 192 KHz, 32
KHz/44,1 KHz/48 KHz/88 KHz/96 KHz/176
KHz/192 KHz)
Español
Transmite las señales de audio y vídeo digital de
un dispositivo externo a la TV. Use el cable HDMI
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
ySe recomienda usar la conexión HDMI de la
TV para obtener la mejor calidad de imagen.
yUtilice el cable HDMI™ de alta velocidad
más reciente con la función CEC (control de
electrónica de consumo).
yLos cables HDMI™ de alta velocidad están
preparados para transportar una señal HD
de 1080p o superior.
yFormato de audio HDMI admitido: Dolby
Digital, DTS, PCM (hasta 192 KHz, 32KHz/4
4,1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz)
Português
Transmite os sinais digitais de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo HDMI,
conforme demonstrado na seguinte ilustração.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yRecomenda-se a utilização da TV com a
ligação HDMI para uma melhor qualidade
de imagem.
yUtilize o mais recente cabo HDMI™ de alta
velocidade com função CEC (Customer
Electronics Control).
yOs cabos HDMI™ de alta velocidade foram
testados para executar um sinal HD até
1080p e superior.
yFormato de áudio HDMI suportado: Dolby
Digital, DTS, PCM (até 192 KHz, 32KHz/44
.1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz.)
Nederlands
U kunt de digitale video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de HDMI-kabel, zoals aangegeven in
de volgende afbeelding.
Kies op welke HDMI-ingangspoort u wilt
aansluiten. Het maakt niet uit welke poort u
gebruikt.
OPMERKING
yWij raden u aan de TV aan te sluiten door
middel van een HDMI-verbinding voor de
hoogste beeldkwaliteit.
yGebruik de nieuwste High Speed HDMI™-
kabel met CEC-functie (Customer
Electronics Control).
yHDMI™-kabels van het type High Speed zijn
getest op het verzenden van HD-signalen
tot 1080p en hoger.
yOndersteunde HDMI-audio-indeling: Dolby
Digital, DTS, PCM (maximaal 192 KHz,
32KHz/44.1KHz/48KHz/88KHz/96KHz/176K
Hz/192KHz)
Downloaded from www.vandenborre.be

A-12 MAKING CONNECTIONS
Ελληνικά
Μεταδίδει τα ψηφιακά σήματα εικόνας και ήχου
από μια εξωτερική συσκευή στην τηλεόραση.
Συνδέστε την εξωτερική συσκευή και την
τηλεόραση με το καλώδιο HDMI, όπως φαίνεται
στην παρακάτω εικόνα.
Επιλέξτε οποιαδήποτε θύρα εισόδου HDMI για
τη σύνδεση. Δεν έχει σημασία ποια θύρα θα
χρησιμοποιήσετε.
ΣΗΜΕΙΩΣΗ
yΓια τη βέλτιστη ποιότητα εικόνας,
χρησιμοποιήστε την τηλεόραση με σύνδεση
HDMI.
yΧρησιμοποιήστε το καλώδιο HDMI™ υψηλής
ταχύτητας με λειτουργία CEC (Customer
Electronics Control).
yΤα καλώδια HDMI™ υψηλής ταχύτητας
έχουν ελεγχθεί για τη μετάδοση σήματος HD
ανάλυσης έως 1080p ή υψηλότερης.
yΥποστηριζόμενη μορφή ήχου HDMI: Dolby
Digital, DTS, PCM (έως 192 KHz, 32KHz/44
.1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz)
Slovenščina
Prenaša digitalne video in zvočne signale iz
zunanje naprave na televizor. Povežite zunanjo
napravo in televizor s HDMI-kablom, kot je
prikazano na naslednji sliki.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
yZa najboljšo kakovost slike priporočamo
uporabo televizorja s HDMI-povezavo.
yUporabite najnovejši kabel HDMI™ za
hitri prenos s funkcijo CEC (Customer
Electronics Control).
yKabli HDMI™ za hitri prenos so preizkušeni,
tako da lahko prenašajo signal visoke
ločljivosti do 1080p in več.
yPodprte oblike zvoka za HDMI: Dolby
Digital, DTS, PCM (do 192 KHz, 32KHz/
44.1KHz/48KHz/88KHz/96KHz/176KHz/
192KHz)

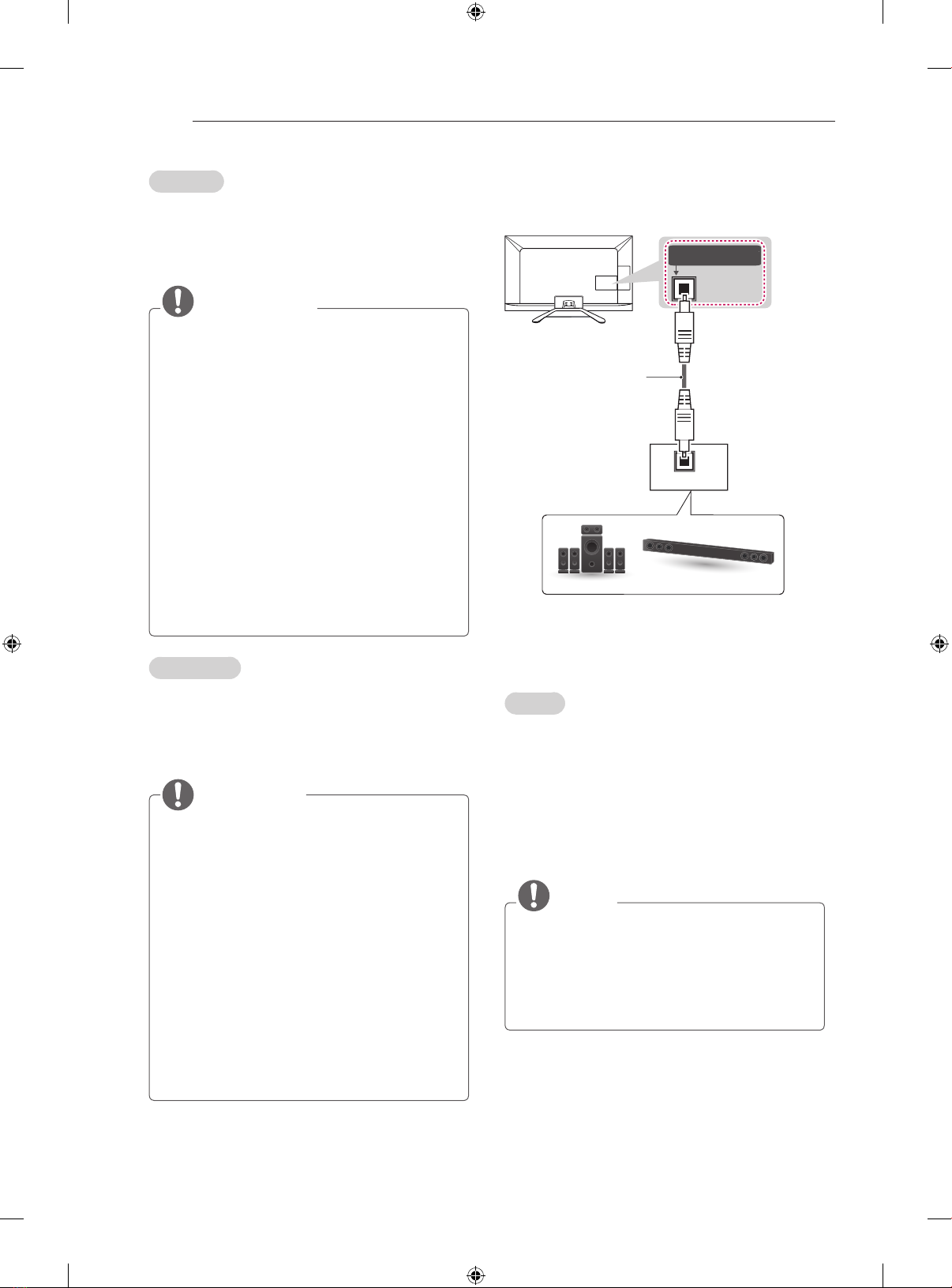

ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
yWhen connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Deutsch
yEin externes Audiogerät, das SIMPLINK und
ARC unterstützt, muss über den HDMI/DVI
IN 1 (ARC) angeschlossen werden.
yWenn der Anschluss mit einem High-Speed-
HDMI-Kabel erfolgt, gibt das externe Audi-
ogerät, das ARC unterstützt, SPDIF ohne
zusätzliches optisches Audiokabel aus und
unterstützt die SIMPLINK-Funktion.
Français
yUn périphérique audio externe qui prend en
charge les technologies SIMPLINK et ARC
doit être connecté au port HDMI/DVI IN 1
(ARC).
ySi vous reliez un câble HDMI haut débit,
le périphérique audio externe qui prend en
charge les sorties ARC, prend également en
charge la sortie optique SPDIF sans câble
audio optique supplémentaire, ainsi que la
fonction SIMPLINK.
Italiano
yPer il collegamento di un dispositivo
audio esterno che supporta le funzionalità
SIMPLINK e ARC, usare la porta HDMI/DVI
IN 1 (ARC).
ySe si effettua il collegamento con un cavo
HDMI ad alta velocità, il dispositivo audio
esterno che supporta ARC trasmette
il segnale SPDIF senza il cavo ottico
aggiuntivo e supporta la funzione SIMPLINK.
Downloaded from www.vandenborre.be

A-13
MAKING CONNECTIONS
Español
yHay que conectar un dispositivo de audio
externo que admita SIMPLINK y ARC
utilizando el puerto HDMI/DVI IN 1 (ARC).
yCuando esté conectado mediante un cable
HDMI de alta velocidad, el dispositivo de
audio externo que admite ARC emite el
SPDIF óptico sin necesidad de un cable
óptico de audio adicional y admite la función
SIMPLINK.
Português
yÉ necessário ligar um dispositivo de áudio
externo que suporte SIMPLINK e ARC utili-
zando a porta HDMI/DVI IN 1 (ARC).
yQuando ligado a um cabo HDMI de alta
velocidade, o aparelho de áudio externo que
suporta ARC transmite SPDIF óptica sem
um cabo de áudio óptico adicional e suporta
a função SIMPLINK.
Nederlands
yEen extern audioapparaat dat ondersteuning
biedt voor SIMPLINK en ARC, moet op de
HDMI/DVI IN 1 (ARC) worden aangesloten.
yBij aansluiting met een High Speed HDMI-
kabel zorgt het externe audioapparaat met
ARC-ondersteuning ervoor dat optische
SPDIF wordt uitgevoerd zonder extra
optische audiokabel, en ondersteunt dit
apparaat de SIMPLINK-functie.
Ελληνικά
yΜια εξωτερική συσκευή ήχου η οποία υπο-
στηρίζει SIMPLINK και ARC πρέπει να συν-
δεθεί με τη χρήση της θύρας εισόδου HDMI/
DVI IN 1 (ARC).
yΚατά τη σύνδεση με καλώδιο HDMI υψηλής
ταχύτητας, η εξωτερική συσκευή ήχου που
υποστηρίζει το ARC παρέχει οπτικό σήμα
SPDIF χωρίς πρόσθετο οπτικό καλώδιο ήχου
και υποστηρίζει τη λειτουργία SIMPLINK.
Slovenščina
yZunanja zvočna naprava, ki podpira funkciji
SIMPLINK in ARC, mora biti povezana z vho-
dnimi vrati HDMI/DVI IN 1 (ARC).
yČe jo povežete s kablom HDMI za hitri
prenos, zunanja zvočna naprava, ki podpira
funkcijo ARC, oddaja optični zapis SPDIF
brez dodatnega optičnega zvočnega kabla in
podpira funkcijo SIMPLINK.
DVI to HDMI connection
DVI OUT
AUDIO OUT
1
(ARC)
3
(MHL)
2
/DVI IN
L
L/MONO
(*Not Provided)
DVD/ Blu-Ray / HD Cable Box / PC
RED
WHITE
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS mode
may not work if a HDMI to DVI Cable is in use.
yWhen using the HDMI/DVI cable, only Single
link is supported.
Downloaded from www.vandenborre.be

A-14 MAKING CONNECTIONS
Deutsch
Überträgt digitale Videosignale von einem externen
Gerät an das TV-Gerät. Verbinden Sie das externe
Gerät, wie in der folgenden Abbildung gezeigt,
mithilfe des DVI-HDMI-Kabels mit dem TV-Gerät.
Schließen Sie ein Audiokabel an, um ein Audiosignal
zu übertragen.
Wählen Sie zum Anschließen einen beliebigen HDMI-
Eingang. Es ist egal, welchen Port Sie wählen.
HINWEIS
yAbhängig von der Grafikkarte funktioniert
der DOS-Modus bei Einsatz eines HDMI-zu-
DVI-Kabels möglicherweise nicht.
yBei Verwendung des HDMI/DVI-Kabels wird
nur eine einfache Verbindung unterstützt.
Français
Permet de transmettre les signaux vidéo d’un
périphérique externe vers la TV. Connectez le
périphérique externe et la TV avec le câble DVI-
HDMI comme indiqué sur l’illustration suivante. Pour
émettre un signal audio, raccordez un câble audio.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
ySelon la carte graphique, le mode DOS peut
ne pas fonctionner si vous utilisez un câble
pour établir la connexion HDMI-DVI.
yLors de l’utilisation du câble HDMI/DVI, seule
une liaison unique peut être prise en charge.
Italiano
Il segnale digitale video viene trasmesso da
un dispositivo esterno al televisore. Collegare
il dispositivo esterno e il televisore mediante il
cavo DVI-HDMI come mostrato nell’illustrazione
di seguito. Per trasmettere un segnale audio,
collegare un cavo audio.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
yA seconda della scheda grafica in uso, la
modalità DOS potrebbe non funzionare se si
utilizza un cavo da HDMI a DVI.
yQuando si utilizza il cavo HDMI/DVI, è
supportata solo l’interfaccia Single link.
Español
Transmite la señal de vídeo digital de un dispositivo
externo a la TV. Use el cable DVI-HDMI para
conectar el dispositivo externo a la TV, tal y como se
muestra en la siguiente ilustración. Para transmitir
una señal de audio, conecte un cable de audio.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
yEn función de la tarjeta gráfica, puede
que no funcione el modo DOS si se está
utilizando un cable de HDMI a DVI.
ySi se utiliza un cable HDMI/DVI, solo se admite
un enlace.
Português
Transmite o sinal digital de vídeo de um dispositivo
externo para a TV. Ligue o dispositivo externo à
TV com o cabo DVI-HDMI, conforme demonstrado
na seguinte ilustração. Para transmitir um sinal de
áudio, ligue um cabo de áudio.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yDependendo da placa gráfica, o modo DOS
poderá não funcionar se utilizar um cabo
HDMI para DVI.
yAo utilizar o cabo HDMI/DVI, apenas a Ligação
única é suportada.
Nederlands
U kunt het digitale videosignaal vanaf een extern
apparaat naar de TV zenden. Sluit het externe
apparaat en de TV op elkaar aan met behulp
van de DVI-HDMI-kabel, zoals aangegeven in de
volgende afbeelding. Om het audiosignaal van het
externe apparaat naar de TV te zenden, moet u een
audiokabel aansluiten.
Kies op welke HDMI-ingangspoort u wilt aansluiten.
Het maakt niet uit welke poort u gebruikt.
OPMERKING
yAfhankelijk van de grafische kaart werkt de
DOS-modus mogelijk niet bij het gebruik van
een HDMI/DVI-kabel.
yBij gebruik van de HDMI/DVI-kabel wordt
alleen single link ondersteund.
Downloaded from www.vandenborre.be

A-15
MAKING CONNECTIONS
Ελληνικά
Μεταδίδει το ψηφιακό σήμα εικόνας από μια
εξωτερική συσκευή στην τηλεόραση. Συνδέστε
την εξωτερική συσκευή και την τηλεόραση με
το καλώδιο DVI-HDMI, όπως φαίνεται στην
παρακάτω εικόνα. Για τη μετάδοση σήματος ήχου,
συνδέστε ένα καλώδιο ήχου.
Επιλέξτε οποιαδήποτε θύρα εισόδου HDMI για
τη σύνδεση. Δεν έχει σημασία ποια θύρα θα
χρησιμοποιήσετε.
ΣΗΜΕΙΩΣΗ
yΑνάλογα με την κάρτα γραφικών, η
λειτουργία DOS ενδέχεται να μην λειτουργεί,
εάν χρησιμοποιείται καλώδιο HDMI σε DVI.
yΌταν χρησιμοποιείτε το καλώδιο HDMI/DVI,
υποστηρίζεται αποκλειστικά η Μονή σύνδεση.
Slovenščina
Prenaša digitalni video signal iz zunanje naprave
na televizor. Povežite zunanjo napravo in televizor s
kablom DVI-HDMI, kot je prikazano na naslednji sliki.
Za prenos avdio signala priključite avdio kabel.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
yOdvisno od grafične kartice način DOS
morda ne bo deloval, če uporabljate kabel
HDMI-DVI.
yKo uporabljate kabel HDMI/DVI, je podprta le
ena povezava.
Component connection
VIDEO
AUDIO
VIDEO
AUDIO
COMPONENT IN
L
O
O
ON
O
O
O
/M
/
L/
L/
/
/
N
N
M
M
L
L
O
O
O
O
M
M
N
N
O
O
AV
2
IN
RED
WHITE
RED
GREEN
BLUE
DVD / Blu-Ray / HD Cable Box
(*Not
Provided)
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
Downloaded from www.vandenborre.be

A-16 MAKING CONNECTIONS
Deutsch
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe eines Komponenten-
Kabels mit dem TV-Gerät.
HINWEIS
yWenn Kabel falsch angeschlossen werden,
kann dies dazu führen, dass ein Bild in
Schwarz-Weiß oder in verzerrten Farben
erscheint.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la
TV. Connectez le périphérique externe et la TV
avec un câble composante comme indiqué sur
l’illustration suivante.
REMARQUE
ySi les câbles sont mal installés, l’image
peut s’afficher en noir et blanc ou avec des
couleurs de mauvaise qualité.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno al televisore
usando un cavo component come mostrato nella
gura di seguito.
NOTA
yL’errato collegamento dei cavi può far sì che
le immagini vengano visualizzate in bianco
e nero o con colori distorti.
Español
Transmite las señales de audio y vídeo analógico
de un dispositivo externo a la TV. Use el cable de
componentes para conectar el dispositivo externo
a la TV, tal como se muestra en la siguiente
ilustración.
NOTA
ySi los cables no se instalan correctamente,
puede que la imagen se visualice en blanco
y negro o con los colores distorsionados.
Português
Transmite sinais analógicos de vídeo e áudio
de um dispositivo externo para a TV. Ligue
o dispositivo externo à TV com um cabo de
componente, conforme demonstrado na seguinte
ilustração.
NOTA
ySe os cabos não forem devidamente
instalados, poderão causar uma exibição
de imagem a preto e branco ou com cor
distorcida.
Nederlands
U kunt analoge video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan
met behulp van een componentkabel, zoals
aangegeven in de volgende afbeelding.
OPMERKING
yAls kabels onjuist zijn geïnstalleerd, kan het
beeld worden weergegeven in zwart-wit of
met vervormde kleuren.
Ελληνικά
Μεταδίδει τα αναλογικά σήματα εικόνας και ήχου
από μια εξωτερική συσκευή στην τηλεόραση.
Συνδέστε την εξωτερική συσκευή και την
τηλεόραση με το καλώδιο Component, όπως
φαίνεται στην παρακάτω εικόνα.
ΣΗΜΕΙΩΣΗ
yΑν τα καλώδια δεν έχουν συνδεθεί
σωστά, η εικόνα ενδέχεται να εμφανίζεται
ασπρόμαυρη ή με αλλοιωμένα χρώματα.
Slovenščina
Prenaša analogne video in zvočne signale iz
zunanje naprave na televizor. Povežite zunanjo
napravo in televizor s komponentnim kablom, kot
je prikazano na naslednji sliki.
OPOMBA
yČe so kabli nepravilno nameščeni, se lahko
slika prikaže kot črnobela ali s popačeno
barvo.
Downloaded from www.vandenborre.be

A-17
MAKING CONNECTIONS

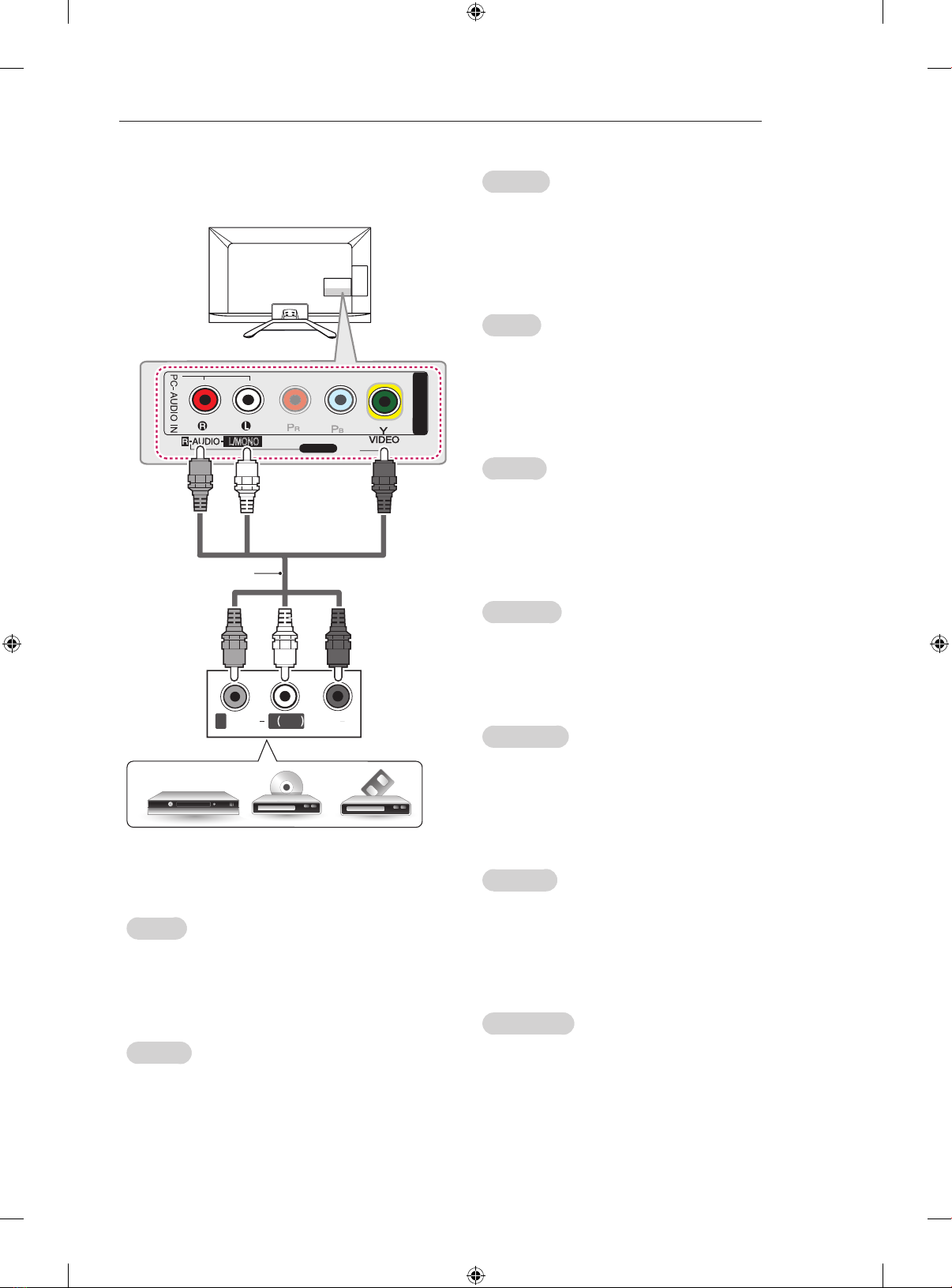

Composite connection
VIDEO
MONO
( )
AUDIOL R L
COMPONENT IN
L
L/MONO
AV 2 IN
WHITE
YELLOW
YELLOW
WHITE
(*Not Provided)
DVD/ Blu-Ray / HD Cable Box / VCR
RED
RED
English
Transmits analog video and audio signals from
an external device o the TV. Connect the external
device and the TV with the composite cable as
shown.
Deutsch
Überträgt analoge Video- und Audiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des Composite-Kabels
mit dem TV-Gerät.
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble composite comme indiqué sur l’illustration
suivante.
Italiano
Il segnale audio e video analogico viene
trasmesso da un dispositivo esterno al televisore.
Collegare il dispositivo esterno e il televisore
mediante il cavo composite come mostrato
nell’illustrazione di seguito.
Español
Transmite las señales de audio y vídeo analógico
de un dispositivo externo a la TV. Use el cable
compuesto para conectar el dispositivo externo
a la TV, tal como se muestra en la siguiente
ilustración.
Português
Transmite sinais analógicos de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo composto,
conforme demonstrado na seguinte ilustração.
Nederlands
U kunt analoge video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de composietkabel, zoals aangegeven
in de volgende afbeelding.
Ελληνικά
Μεταδίδει τα αναλογικά σήματα εικόνας και ήχου
από μια εξωτερική συσκευή στην τηλεόραση.
Συνδέστε την εξωτερική συσκευή και την
τηλεόραση με το καλώδιο Composite, όπως
φαίνεται στην παρακάτω εικόνα.
Slovenščina
Prenaša analogne video in zvočne signale iz
zunanje naprave na televizor. Povežite zunanjo
napravo in televizor s kompozitnim kablom, kot je
prikazano na naslednji sliki.
Downloaded from www.vandenborre.be

A-18 MAKING CONNECTIONS
MHL connection
3
(MHL)
/DVI IN
MHL passive cable
(*Not Provided)
Mobile phone
English
Mobile High-denition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
yConnect the mobile phone to the HDMI/DVI
IN 3 (MHL) port to view the phone screen on
the TV.
yThe MHL passive cable is needed to connect
the TV and a mobile phone.
yThis only works for the MHL-enabled phone.
ySome applications can be operated by the
remote control.
yFor some mobile phones supporting MHL,
you can control with the magic remote
control.
yRemove the MHL passive cable from the TV
when:
- the MHL function is disabled
- your mobile device is fully charged in
standby mode
Deutsch
Mobile High-denition Link (MHL) ist eine digitale
Schnittstelle, welche audiovisuelle Signale vom
Mobiltelefon an ein TV-Gerät überträgt.
HINWEIS
yVerbinden Sie das Mobiltelefon mit dem
HDMI/DVI IN 3 (MHL)-Anschluss, um
den Bildschirm des Telefons auf dem
Fernsehgerät anzuzeigen.
yDas passive MHL-Kabel dient dazu, das TV-
Gerät mit einem Mobiltelefon zu verbinden.
yDies ist nur bei MHL-fähigen Telefonen
möglich.
yEinige Anwendungen können über die
Fernbedienung gesteuert werden.
yEinige MHL-fähige Mobiltelefone können mit
der Magic-Fernbedienung bedient werden.
yEntfernen Sie das passive MHL-Kabel vom TV-
Gerät, wenn:
- die MHL-Funktion deaktiviert ist
- Ihr Mobilfunkgerät im Standby-Modus
vollständig geladen ist
Français
Mobile High-denition Link (MHL) est une
interface qui permet de transmettre des signaux
audiovisuels numériques depuis des téléphones
portables vers des téléviseurs.
REMARQUE
yConnectez le téléphone portable au port
d’entrée HDMI/DVI IN 3 (MHL) pour afficher
l’écran du téléphone sur le téléviseur.
yLe câble passif MHL sert à connecter la TV à
un téléphone portable.
yCette fonctionnalité est uniquement
disponibles sur les téléphones prenant en
charge la connexion MHL.
yCertaines applications peuvent être utilisées
depuis la télécommande.
yVous pouvez utiliser la télécommande Magic
sur certains téléphones portables prenant en
charge la connexion MHL.
yRetirez le câble passif MHL du téléviseur
uniquement si :
- la fonction MHL est désactivée,
- votre périphérique mobile est
complètement chargé et en mode veille ou
Downloaded from www.vandenborre.be

A-19
MAKING CONNECTIONS
Italiano
Mobile High-denition Link (MHL) è un’interfaccia
per la trasmissione di segnali audiovisivi digitali dai
cellulari ai TV.
NOTA
yCollegare il cellulare alla porta HDMI/DVI
IN 3 (MHL) per visualizzare lo schermo del
telefono sul TV.
yÈ necessario un cavo passivo MHL per
collegare il TV a un cellulare.
yQuesta funzione è disponibile soltanto sui
telefoni che supportano l’interfaccia MHL.
yÈ possibile utilizzare alcune applicazioni
tramite il telecomando.
yPer alcuni cellulari che supportano la
tecnologia MHL, è possibile utilizzare il
telecomando magico.
yRimuovere il cavo passivo MHL dal TV quando:
- La funzione MHL è disattivata
- Il dispositivo mobile è completamente carico
in modalità standby
Español
El enlace de alta denición móvil o MHL (del inglés
“Mobile High-denition Link”) es una interfaz que
se utiliza para transmitir señales audiovisuales
digitales de teléfonos móviles a equipos de
televisión.
NOTA
yConecte el teléfono móvil al puerto HDMI/DVI IN
3 (MHL) para ver la pantalla del teléfono en la TV.
ySe necesita un cable pasivo MHL para conectar
el televisor y el teléfono móvil.
yEsta función solo está disponible en teléfonos
compatibles con MHL.
yAlgunas aplicaciones se pueden utilizar a través
del mando a distancia.
yDesde algunos teléfonos móviles compatibles
con MHL, se puede controlar el dispositivo por
medio del mando a distancia Mágico.
yExtraiga el cable pasivo MHL de la TV cuando:
- la función MHL esté deshabilitada
- su dispositivo móvil esté completamente
cargado y en modo de espera
Português
A Ligação de Alta Denição Móvel (MHL) é uma
interface para transmissão de sinais audiovisuais
digitais do telemóvel para a televisão.
NOTA
yLigue o telemóvel à porta HDMI/DVI IN 3 (MHL)
para visualizar o ecrã do telemóvel na TV.
yO cabo passivo MHL é necessário para ligar a
TV a um telemóvel.
yFunciona apenas no telemóvel compatível com
MHL.
yÉ possível utilizar algumas aplicações através
do controlo remoto.
yEm alguns telemóveis que suportam MHL, é
possível controlar com o Comando Magic.
yRemova o cabo passivo MHL da TV quando:
- a função MHL está desactivada
- o seu dispositivo móvel está totalmente
carregado no modo de espera
Nederlands
MHL (Mobile High-denition Link) is een interface
voor het verzenden van digitale audiovisuele
signalen van mobiele telefoons naar televisies.
OPMERKING
ySluit de mobiele telefoon aan op de HDMI/
DVI IN 3 (MHL)-poort om het scherm van de
telefoon op de TV weer te geven.
yDe MHL passieve kabel is nodig om de
TV en een mobiele telefoon met elkaar te
verbinden.
yDit kan alleen met een MHL-telefoon.
ySommige toepassingen kunnen met de
afstandsbediening worden bediend.
yBij sommige mobiele telefoons met MHL kunt
u de Magic-afstandsbediening gebruiken.
yKoppel de MHL-passieve kabel los van de TV
wanneer:
- de MHL-functie is uitgeschakeld
- uw mobiele apparaat volledig is opgeladen in
standby-modus
Downloaded from www.vandenborre.be

A-20 MAKING CONNECTIONS
Audio connection
OPTICAL AUDIO IN
OPTICALDIGITALAUDIO OUT
T
Digital Audio System / Sound Bar(Only
42/47LA669*)
(*Not Provided)
English
You may use an optional external audio system
instead of the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
yDo not look into the optical output port.
Looking at the laser beam may damage
your vision.
yAudio with ACP (Audio Copy Protection)
function may block digital audio output.
Ελληνικά
Το MHL (Mobile High-denition Link) είναι
μια διασύνδεση για τη μετάδοση ψηφιακών
οπτικοακουστικών σημάτων από κινητά τηλέφωνα
προς τηλεοράσεις.
ΣΗΜΕΙΩΣΗ
yΣυνδέστε το κινητό τηλέφωνο στη θύρα
HDMI/DVI IN 3 (MHL) για προβολή της
οθόνης του τηλεφώνου στην τηλεόραση.
yΤο παθητικό καλώδιο MHL είναι απαραίτητο
για τη σύνδεση της τηλεόρασης με κινητό
τηλέφωνο.
yΗ λειτουργία αυτή υποστηρίζεται μόνο για
τηλέφωνα με δυνατότητα MHL.
yΟρισμένες εφαρμογές μπορούν να
χρησιμοποιηθούν μέσω του τηλεχειριστηρίου.
yΓια ορισμένα κινητά τηλέφωνα που
υποστηρίζουν MHL, ο χειρισμός είναι
δυνατός μέσω του Magic Remote Control
(μαγικού τηλεχειριστηρίου).
yΠρέπει να αφαιρείτε το παθητικό καλώδιο MHL
από την τηλεόραση όταν:
-η λειτουργία MHL είναι απενεργοποιημένη
-η κινητή συσκευή είναι πλήρως φορτισμένη
και βρίσκεται σε κατάσταση αναμονής
Slovenščina
Povezava MHL (Mobile High-denition Link)
je vmesnik za oddajanje digitalnih zvočnih
in vizualnih signalov iz mobilnih telefonov v
televizorje.
OPOMBA
yČe želite zaslon telefona gledati na televizorju,
priklopite mobilni telefon v vrata HDMI/DVI IN 3
(MHL).
yPasivni kabel MHL potrebujete za povezavo
televizorja in mobilnega telefona.
yTo deluje samo pri telefonih s podporo za MHL.
yNekatere aplikacije lahko upravljate z daljinskim
upravljalnikom.
yPri nekaterih telefonih, ki podpirajo MHL, lahko
predvajanje upravljate z daljinskim upravljalnikom
Magic.
yPasivni kabel MHL odstranite s televizorja, ko:
-je funkcija MHL onemogočena
- je mobilna naprava popolnoma napolnjena
v načinu pripravljenosti
Downloaded from www.vandenborre.be
