LG LB68 Series User manual

www.lg.com
LED TV*
Please read this manual carefully before operating your set and retain
it for future reference.
* LG LED TVs are LCD TVs with
LED backlighting.
LB63** LB68** LB72** LB87**
LB65** LB69** LB73**
LB67** LB70** LB86**
OWNER’S MANUAL
Click! User Guide
P/NO : MFL68027016(1407-REV04)
Printed in Korea
*MFL68027016*

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-9 Attaching the Sound Bar Supporter
A-10 Tidying cables
COMMON
A-12 MAKING CONNECTIONS
A-12 Antenna connection
A-14 Satellite dish connection
A-14 HDMI connection
A-17 - ARC (Audio Return Channel)
A-18 DVI to HDMI connection
A-20 Component connection
A-22 Composite connection
A-24 MHL connection
A-26 Audio connection
A-26 - Digital optical audio connection
A-28 USB connection
A-29 CI module connection
A-31 Headphone connection
A-33 Euro Scart connection
LANGUAGE
LANGUAGE LIST
English
 Русский
 Қазақша
 Українська
O’zbekcha
 Монгол
COMMON
B-1 SPECIFICATIONS

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.
Attaching the stand
LB63**-ZA, 32/39/42/47/50/55LB65**-ZA
B stand base
A stand base
1
2
1
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
4EA
M4 x L14
M4 x L20
(Only 32LB65**-
ZA)
70LB65**-ZA, LB67**-ZA/ZB/ZC/ZF, LB68**-ZD,
LB69**, LB73**-ZA
B stand Assy
A stand Assy
1
2
1
Stand Body
Stand Base
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.

A-4 SETTING UP THE TV
2
4EA
M4 x L14
LB63**-ZL, LB65**-ZK
2
1
A stand base
B stand base
2
1
1
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
2
1
2
1
4EA
M4 x L14
M4 x L20
(Only
32LB65**-
ZK)

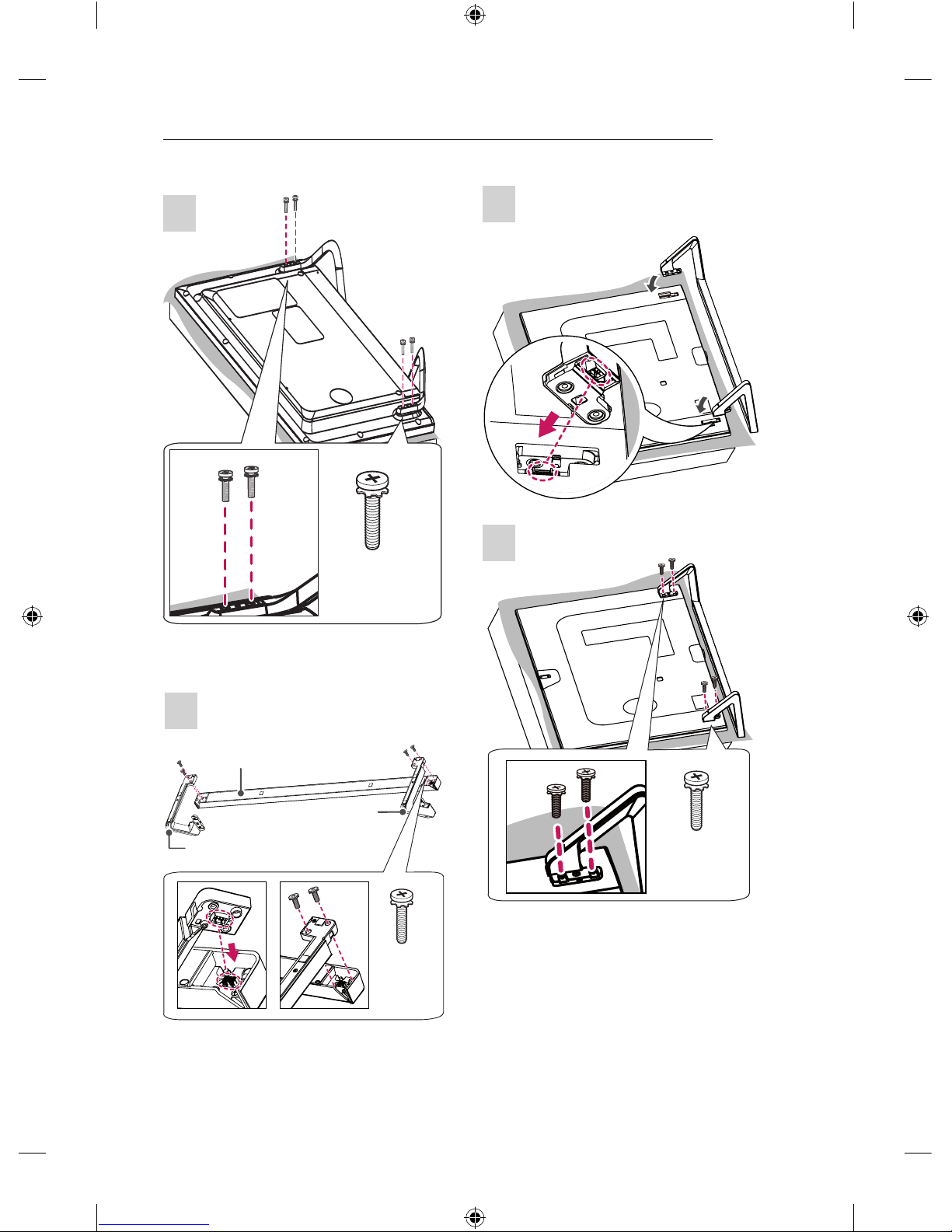

32/39LB65**-ZE/ZN
1
Stand Body
Stand Base
4EA
M4 x L20
1

A-5
SETTING UP THE TV
2
3
2EA
M4 x L20
LB63**-ZU, 42/47/50/55/60LB65**-ZE/ZN
1
Stand Body
Stand Base
4EA
M4 x L20
1
2

A-6 SETTING UP THE TV
2
4EA
M4 x L10
1
2
3
1 Attach the stand to the TV using the upper
mounting hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
3
4EA
M4 x L14

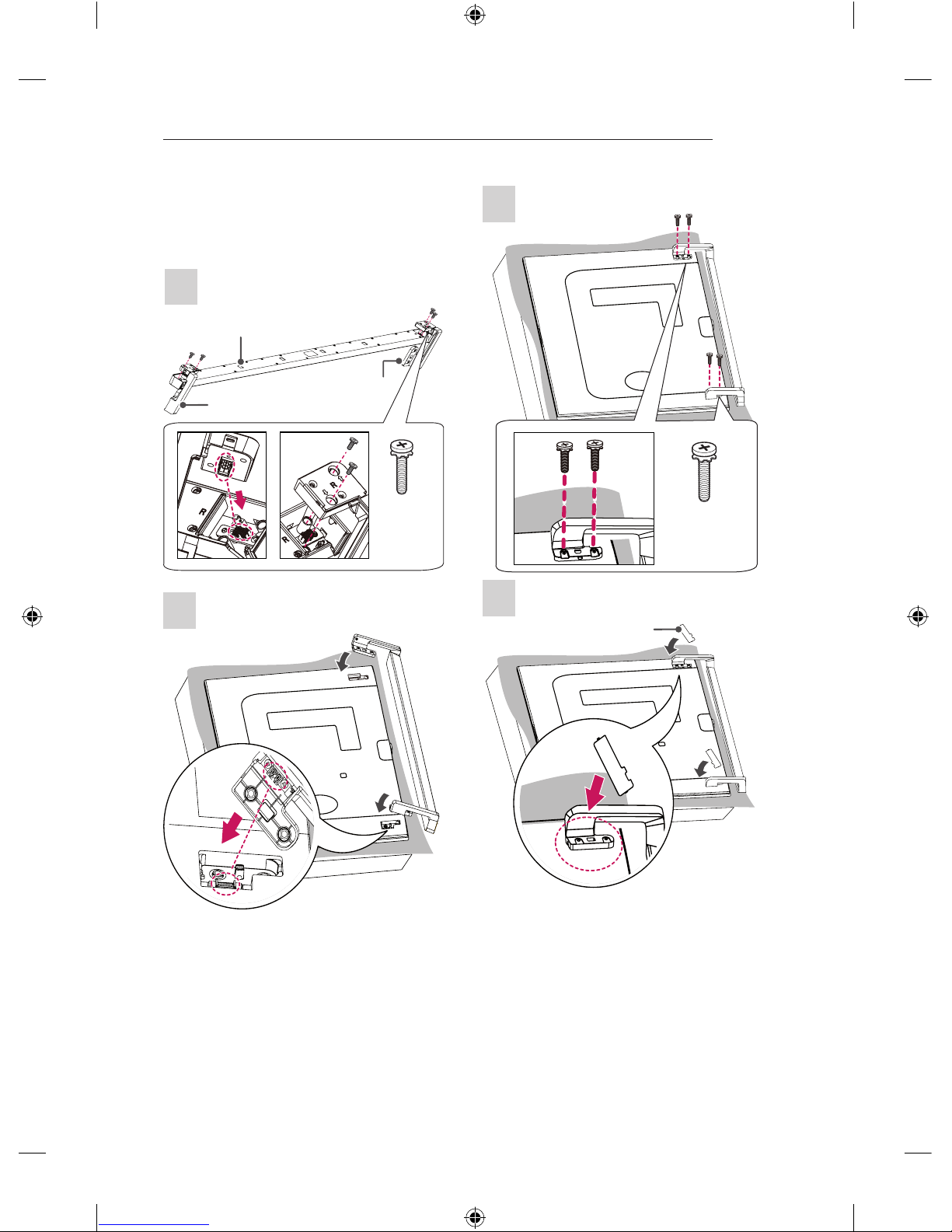

LB67**-ZH, LB68**-ZF, LB70**, LB72**, LB73**-
ZD/ZE
1
A Stand
Supporter
B Stand
Supporter
Stand Front

A-7
SETTING UP THE TV
4
4EA
M4 x L14
LB86**, LB87**
1
Sound Bar
4EA
M4 x L14
Stand Assy Right
Stand Assy Left
2
3
4EA
M4 x L14

A-8 SETTING UP THE TV

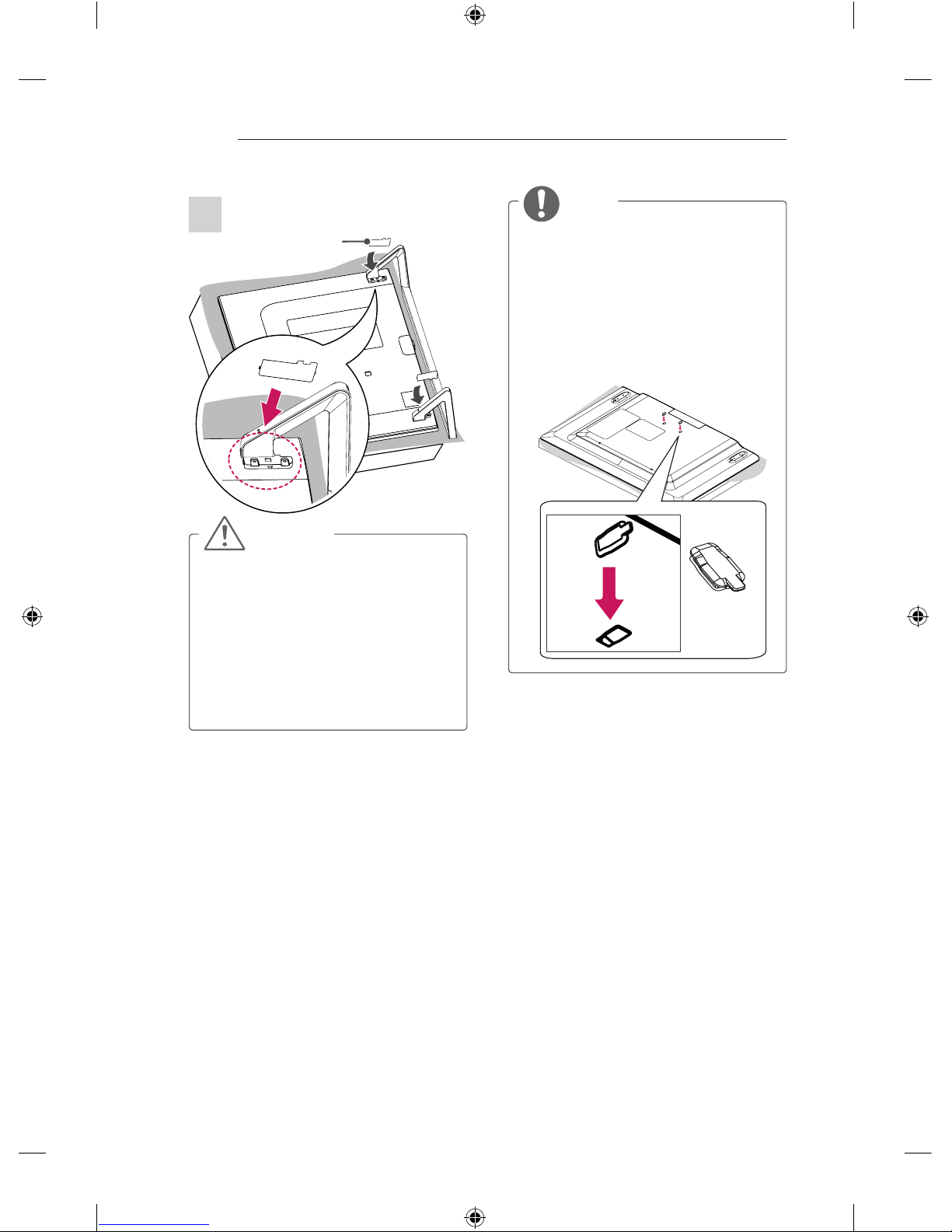

4Screw Cover
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect
the screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they
are not fastened securely enough, the TV
may tilt forward after being installed.)
Do not use too much force and over
tighten the screws; otherwise screw may
be damaged and not tighten correctly.
NOTE
yRemove the stand before installing the
TV on a wall mount by performing the
stand attachment in reverse.
yThe Screw Cover will protect the opening
from accumulating dust and dirty.
yThe Rubber will protect the opening from
accumulating dust and dirt. When
installing the wall mounting bracket, use
the Rubber. (Only LB63**-ZU, LB65**-ZE/
ZN)
Rubber

A-9
SETTING UP THE TV
Attaching the Sound Bar
Supporter
(In case of mounting on a wall)
LB86**, LB87**
1
Sound Bar
4EA
M4 x L14
Sound Bar Supporter Right
Sound Bar Supporter Left
2
3
4EA
M4 x L14
4
Screw Cover

A-10 SETTING UP THE TV
CAUTION
yWhen attaching the sound bar supporter
to the TV set, place the screen facing
down on a cushioned table or flat surface
to protect the screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they
are not fastened securely enough, the TV
may tilt forward after being installed.)
Do not use too much force and over
tighten the screws; otherwise screw may
be damaged and not tighten correctly.
yThe sound bar supporter only uses for
wall mounting.
yAfter assembling the Sound Bar Wall
Mount Brackets, do not adjust the angle
of the TV while holding the Sound Bar or
hanging onto the Sound Bar.
yWhen lifting the product, or moving it,
make sure that two or more people safely
lift it and set it upright on a flat surface.
When there are two people, one person
should stand on the right side of the
product and the other person should
stand on the left side to lift it. When
moving the product, hold the top and
bottom corners.
yWhen lifting the product, or moving it,
do not hold the Sound Bar. If you hold
the Sound Bar when lifting the product,
or moving it, the Sound Bar may be
damaged.
<When lifting the product>
<When moving the product>
NOTE
yRemove the sound bar supporter before
installing the stand by performing the
sound bar supporter attachment in
reverse.
yThe Screw Cover will protect the opening
from accumulating dust and dirty.
Tidying cables
Image shown may differ from your TV.
1 Gather and bind the cables with the Cable
Holder. (Depending on model)
2 Fix the Cable ManagementrmlytotheTV.
(Only 32LB65**-ZA)
Cable Management
(Only LB63**-ZA, 39/42/47/50/55/60LB65**-
ZA, LB67**-ZA/ZB/ZC/ZF, LB68**-ZD, LB69**,
LB73**-ZA)
Cable Holder
Cable Management

A-11
SETTING UP THE TV
(Only 32LB65**-ZK)
Cable Management
(Only LB63**-ZL, 39/42/47/50/55/60/70LB65**-
ZK/ZL)
Cable Holder
Cable Management
(Only LB63**-ZU, LB65**-ZE/ZN)
Cable Holder
(Only 70LB65**)
Cable Holder
Cable Management
(Only LB67**-ZH, LB68**-ZF, LB70**, LB72**,
LB73**-ZD/ZE)
Cable Holder
Cable Management
(Only LB86**, LB87**)
Cable Holder
Cable Management
CAUTION
yDo not move the TV by holding the cable
holders, as the cable holders may break,
and injuries and damage to the TV may
occur.

A-12 MAKING CONNECTIONS
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the LB67** models.
Antenna connection
ANTENNA /
CABLE IN
(*Not Provided)
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
yUse a signal splitter to use more than 2
TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an
antenna connected, try to realign the
antenna in the correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Русский
Подключите телевизионный антенный кабель
(75 Ω) к входному гнезду в ТВ (Antenna/Cable).
ПРИМЕЧАНИЕ
yДля подключения нескольких
телевизоров используйте антенный
разветвитель.
yЕсли присутствуют помехи и Вы
используете личную антенну,
сориентируйте её в направлении на ТВ
вышку.
yПри плохом качестве изображения
правильно установите усилитель
сигнала (не входит в комплект),
чтобы обеспечить изображение более
высокого качества.
yАнтенный кабель и преобразователь в
комплект поставки не входят.
yПоддерживаемый формат цифрового
аудио: MPEG, Dolby Digital, Dolby Digital
Plus, HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
y2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
yЕгер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін сигнал
күшейткішін тиісті түрде орнатыңыз.
yЕгер антенна қосылған күйде бейне
сапасы нашар болса, антеннаның
бағытын түзетіңіз.
yАнтенна кабелі және конвертер
қамтамасыз етілмеген.
yҚолдау көрсетілетін DTV аудио: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC

A-13
MAKING CONNECTIONS
Українська
За допомогою кабелю для передачі радіочас-
тотного сигналу під’єднайте телевізор до на-
стінного гнізда для антени (75 Ω).
ПРИМІТКА
yДля під’єднання двох і більше
телевізорів використовуйте
розгалужувач сигналу.
yЯкщо зображення низької якості,
для його покращення встановіть
підсилювач сигналу.
yЯкщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
yКабель антени і перетворювач сигналу
не додаються.
yПідтримуваний аудіоформат
цифрового телебачення: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
O’zbekcha
Televizorni devordagi antenna uyachasiga RF
kabeli (75 Ω) bilan ulang.
ESLATMA
y2 tadan ko’proq televizordan foydalanish
uchun signal splitteridan foydalaning.
yAgar tasvir sifati yomon bo’lsa, tasvir
sifatini yaxshilash uchun signal
kuchaytirgichini to’g’ri o’rnating.
yAgar antenna ulangan holda tasvir
sifati yomon bo’lsa, antennani to’g’ri
yo’nalishga qaratishga harakat qiling.
yAntenna kabeli va konverter qurilma bilan
birga berilmaydi.
yQo’llab-quvvatlanadigan DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Монгол
ТВ -г ханын антенд RF кабель ашиглан холбо
(75 Ω).
ТЭМДЭГЛЭЛ
yХоёроос олон ТВ ашиглахын тулд
сигнал хуваагч ашигла.
yХэрэв зургын чанар муу байвал, зургын
чанарыг сайжруулахын тулд сигнал
өсгөгч ашиглана уу.
yХэрэв антенд холбоотой байхдаа
зургын чанар муу байвал, антеныг зөв
байрлалд оруулахын тулд хөдөлгө.
yАнтен болон кабель хувиргагч
нийлүүлэгдээгүй.
yDTV Аудио: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC

A-14 MAKING CONNECTIONS
Satellite dish connection
(Only satellite models)
LNB
Satellite IN
13/18V
700mA Max
(*Not Provided)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Русский
Подключите кабель от спутниковой тарелки (75
Ω), или к специальной спутниковой розетке с
проходом по питанию.
Қазақша
Теледидарды жерсеріктің ұяшығына жерсерік
RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутникової
антени за допомогою кабелю для передачі су-
путникового радіочастотного сигналу (75 Ω).
O’zbekcha
Televizorni sun’iy yo’ldosh antennasidagi sun’iy
yo’ldosh uyachasiga RF kabeli (75 Ω) bilan ulang.
Монгол
ТВ сансрын антеныг хиймэл дагуулын долгион
баригч руу хиймэл дагуулын RF кабелиар (75
Ω) холбо.
HDMI connection
(Only LB86**, LB87**)
HDMI
DVD / Blu-Ray / HD Cable Box
/ HD STB / PC
(*Not Provided)

A-15
MAKING CONNECTIONS
(Only LB63**, LB65**, LB67**, LB68**, LB69**,
LB70**, LB72**, LB73**)
HDMI
(*Not Provided)
DVD / Blu-Ray / HD Cable Box
/ HD STB / PC
English
Transmits the digital video and audio signals
from an external device to the TV. Connect the
external device and the TV with the HDMI cable
as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with
the HDMI connection for the best image
quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested
to carry an HD signal up to 1080p and
higher.
ySupported HDMI Audio format :
Dolby Digital (32Khz, 44.1Khz, 48Khz),
DTS (44.1Khz, 48Khz),
PCM (32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
Русский
Передача цифровых видео и аудио сигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью кабеля HDMI, как показано на
следующем рисунке.
Для подключения выберите любой входной
порт HDMI. Используемый порт не имеет
значения.
ПРИМЕЧАНИЕ
yДля получения наилучшего качества
изображения рекомендуется
подключать телевизор через HDMI.
yИспользуйте высокоскоростной кабель
HDMI™ самой последней версии с
функцией CEC (Customer Electronics
Control).
yВысокоскоростные кабели HDMI™
тестируются на способность
передачи сигнала высокой четкости с
разрешением до 1080p и выше.
yПоддерживаемый формат HDMI Audio:
Dolby Digital (32кГц, 44.1кГц, 48КГц),
DTS (44.1КГц, 48КГц),
PCM (32КГц, 44.1КГц, 48КГц, 96КГц,
192КГц)
Қазақша
Сандық бейне және дыбыс сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды HDMI кабелімен жалғаңыз.
Жалғау үшін кез келген HDMI кіріс портын
таңдаңыз. Қай порт пайдаланылатыны
маңызды емес.
ЕСКЕРТПЕ
yКескін сапасын жақсарту үшін
теледидарды HDMI байланысын
орнатып пайдалану ұсынылады.
yCEC (Тұрмыстық электроника
басқармасы) функциясымен ең жаңа
жылдамдығы жоғары HDMI™ кабелін
қолданыңыз.
yHigh Speed HDMI™ кабельдері
тексеріліп, 1080 р және одан жоғары
HD сигналды өткізетіні анықталған.
yҚолдау көрсетілетін HDMI аудио пішімі:
Dolby Digital (32КГц, 44.1КГц, 48КГц),
DTS (44.1КГц, 48КГц),
PCM (32КГц, 44.1КГц, 48КГц, 96КГц,
192КГц)

A-16 MAKING CONNECTIONS
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою кабелю HDMI, як це зображено
на малюнку.
Для під’єднання скористайтеся будь-яким
вхідним роз’ємом HDMI. Не важливо, який
роз’єм використовувати.
ПРИМІТКА
yДля отримання найкращої якості
зображення рекомендовано підключати
телевізор через інтерфейс HDMI.
yВикористовуйте найновіший
високошвидкісний кабель HDMI™ із
функцією CEC (Customer Electronics
Control).
yВисокошвидкісні кабелі HDMI™
розраховані для передавання сигналу
високої чіткості до 1080p і вище.
yПідтримуваний аудіоформат HDMI:
Dolby Digital (32КГц, 44.1КГц, 48КГц),
DTS (44.1КГц, 48КГц),
PCM (32КГц, 44.1КГц, 48КГц, 96КГц,
192КГц)
O’zbekcha
Raqamli video va audio signallarni tashqi
qurilmadan televizorga o’tkazadi. Tashqi qurilmani
ko’rsatilganidek HDMI kabel bilan televizorga
ulang.
Ulash uchun birorta HDMI kirish portini tanlang.
Qaysi portdan foydalanishingizning ahamiyati
yo’q.
ESLATMA
yEng yaxshi tasvir sifati uchun televizorni
HDMI ulanishi bilan foydalanish tavsiya
etiladi.
yCEC (Customer Electronics Control)
funksiyasi bilan eng so’nggi yuqori
tezlikdagi HDMI™ kabelidan foydalaning.
yYuqori tezlikdagi HDMI™ kabellari 1080p
va undan yuqoriroq bo’lgan aniqlikdai
HD signallarini o’tkazishi sinovdan
o’tkazilgan.
yQo’llab-quvvatlanadigan HDMI Audio
formatlari :
Dolby Digital (32KGz, 44.1KGz, 48KGz),
DTS (44.1KGz, 48KGz),
PCM (32KGz, 44.1KGz, 48KGz, 96KGz,
192KGz)
Монгол
Гадаад төхөөрөмжөөс ТВ руу дижитал видео
болон аудио сигналуудыг дамжуулдаг. Гадаад
төхөөрөмж болон ТВ -г HDMI кабелиар
харуулсаны дагуу холбо.
Ямар ч хамаагүй HDMI оролтын порт ашиглан
холбо. Та ямар порт ашиглах нь хамаагүй.
ТЭМДЭГЛЭЛ
yТВ -г HDMI холболттой ашиглаж байж
хамгийн сайн дүрсийн чанарыг хүлээн
авна гэдгийг санал болгож байна.
yХамгийн сүүлийн үеийн өндөр чанарын
HDMI™ CEC функцтэй (Хэрэглэгчийн
Электрон Удирдлага) кабель ашигла.
yӨндөр хурдны HDMI™ Кабелиуд нь
1080р хүртэл болон түүнээс дээш HD
сигналаар шалгагддаг.
yДэмжих HDMI Аудио хэлбэр :
Dolby Digital (32КГц, 44.1КГц, 48КГц),
DTS (44.1КГц, 48КГц),
PCM (32КГц, 44.1КГц, 48КГц, 96КГц,
192КГц)

A-17
MAKING CONNECTIONS
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI IN 1 (ARC) or HDMI/DVI IN 1
(ARC) port.
yWhen connected with a high-speed
HDMI cable, the external audio device
that supports ARC outputs optical SPDIF
without additional optical audio cable and
supports the SIMPLINK function.
Русский
yВнешнее аудиоустройство с поддержкой
SIMPLINK и ARC необходимо
подключать через порт HDMI IN 1 (ARC)
или HDMI/DVI IN 1 (ARC).
yПри подключении с помощью
высокоскоростного кабеля HDMI,
внешнее аудиоустройство,
поддерживающее ARC, выводит сигнал
оптического SPDIF без использования
дополнительного оптического
аудиокабеля и поддерживает функции
SIMPLINK.
Қазақша
ySIMPLINK және ARC үшін қолдау
көрсететін сыртқы дыбыс құрылғысы
HDMI IN 1 (ARC) немесе HDMI/DVI IN
1 (ARC) портын пайдаланып қосылуы
тиіс.
yЖылдамдығы жоғары HDMI кабелімен
жалғағанда, ARC қолдайтын сыртқы
аудио құрылғы қосымша оптикалық
аудио кабельсіз оптикалық SPDIF
шығарады және SIMPLINK функциясын
қолдайды.
Українська
yЗовнішній аудіопристрій із підтримкою
функцій SIMPLINK та ARC необхідно
під’єднувати до вхідного роз’єму HDMI 1
(ARC) або HDMI/DVI IN 1 (ARC).
yУ разі під’єднання за допомогою високо-
швидкісного кабелю HDMI зовнішній ау-
діопристрій із підтримкою функції ARC
виводить оптичний сигнал SPDIF без
використання додаткового оптичного ка-
белю і підтримує функцію SIMPLINK.
O’zbekcha
ySIMPLINK va ARC-ni qo’llab-
quvvatlaydigan tashqi audio qurilma HDMI
IN 1 (ARC) yoki HDMI/DVI IN 1 (ARC)
porti orqali ulanishi kerak.
yYuqori tezlikdagi HDMI kabeli bilan ulan-
gan hollarda ARC ni qo’llab-quvvatlovchi
tashqi qurilma qo’shimcha optik audio ka-
belsiz optik SPDIF chiqaradi va SIMPLINK
funksiyasini qo’llab-quvvatlaydi.
Монгол
yHDMI IN 1 (ARC) эсвэл HDMI/DVI IN
1 (ARC) порт ашиглагдаж байгаа бол
SIMPLINK болон ARC заавал дэмждэг
гадаад аудио төхөөрөмж ашиглах ёстой.
yӨндөр-хурдны HDMI кабель ашиглан
холбогдсон үед, гадаад аудионы
төхөөрөмж нь ARC гаралтуудыг шилэн
SPDIF -г шилэн аудио кабелийн
холболтгүйгээр SIMPLINK функц
дэмждэг.

A-18 MAKING CONNECTIONS
DVI to HDMI connection
(Only LB86**, LB87**)
DVD / Blu-Ray / HD Cable Box / HD STB / PC
(*Not Provided)
(Only LB63**, LB65**, LB67**, LB68**, LB69**,
LB70**, LB72**, LB73**)
DVI OUT
AUDIO OUT
DVD / Blu-Ray / HD Cable Box / HD STB / PC
RED
WHITE
(*Not Provided)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS
mode may not work if a HDMI to DVI
Cable is in use.
yWhen using the HDMI/DVI cable, only
Single link is supported.

A-19
MAKING CONNECTIONS
Русский
Передача цифрового видеосигнала
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью кабеля DVI-HDMI, как показано
на рисунке. Для передачи аудиосигнала
подключите аудиокабель.
Для подключения выберите любой входной
порт HDMI. Используемый порт не имеет
значения.
ПРИМЕЧАНИЕ
yВ зависимости от видеоплаты режим
DOS может быть недоступен, если
используется кабель HDMI-DVI.
yПри использовании кабеля HDMI/DVI
поддерживается только соединение
Single link (одинарный режим).
Қазақша
Сандық бейне сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы мен
теледидарды DVI-HDMI кабелімен жалғаңыз.
Дыбыс сигналын тасымалдау үшін, дыбыс
кабелін жалғаңыз.
Жалғау үшін кез келген HDMI кіріс портын
таңдаңыз. Қай порт пайдаланылатыны
маңызды емес.
ЕСКЕРТПЕ
yГрафикалық тақтаға байланысты HDMI
- DVI кабелі пайдаланылып жатса, DOS
режимі жұмыс істемеуі мүмкін.
yHDMI/DVI кабелін қолданғанда, тек
Single (Жалғыз) байланысына қолдау
көрсетіледі.
Українська
Передає на телевізор цифровий відео- та
аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою кабелю DVI-HDMI, як це
зображено на малюнку. Для передачі звукового
сигналу під’єднайте аудіокабель.
Для під’єднання скористайтеся будь-яким
вхідним роз’ємом HDMI. Не важливо, який
роз’єм використовувати.
ПРИМІТКА
yУ разі використання кабелю HDMI–
DVI режим “DOS” може не працювати
залежно від відеокарти.
yЯкщо використовується кабель HDMI/
DVI, підтримуватиметься тільки
одноканальне з’єднання (single link).
O’zbekcha
Raqamli video signalni tashqi qurilmadan
televizorga o’tkazadi. Tashqi qurilmani
ko’rsatilganidek DVI-HDMI kabel bilan televizorga
ulang. Audio signalni o’tkazish uchun audio
kabelni ulang.
Ulash uchun birorta HDMI kirish portini tanlang.
Qaysi portdan foydalanishingizning ahamiyati
yo’q.
ESLATMA
yVideokartaga bog’liq ravishda DVI-dan
HDMI-ga uzatish kabeli foydalanilayotgan
hollarda DOS rejimi ishlamasligi mumkin.
yDVI/HDMI kabelidan foydalanganda
faqat Single link (bittalik rejim) qo’llab-
quvvatlanadi.

A-20 MAKING CONNECTIONS
Монгол
Гадаад төхөөрөмжөөс ТВ рүү дижитал видео
сигналуудыг дамжуулдаг. Гадаад төхөөрөмж
болон ТВ -г DVI-HDMI кабелиар харуулсаны
дагуу холбо. Аудио сигнал дамжуулахын тулд,
аудио кабель холбо.
Та ямар ч хамаагүй HDMI оролтын порт
ашиглан холболт хийж болно.
ТЭМДЭГЛЭЛ
yГрафик картнаас хамаараад, Хэрэв
HDMI -с DVI руу болгох Кабель ашиглаж
байгаа бол DOS горим ажиллахгүй байж
магадгүй.
yDVI/HDMI кабель ашиглаж байгаа үед,
нэг холбоос дэмжигдэнэ.

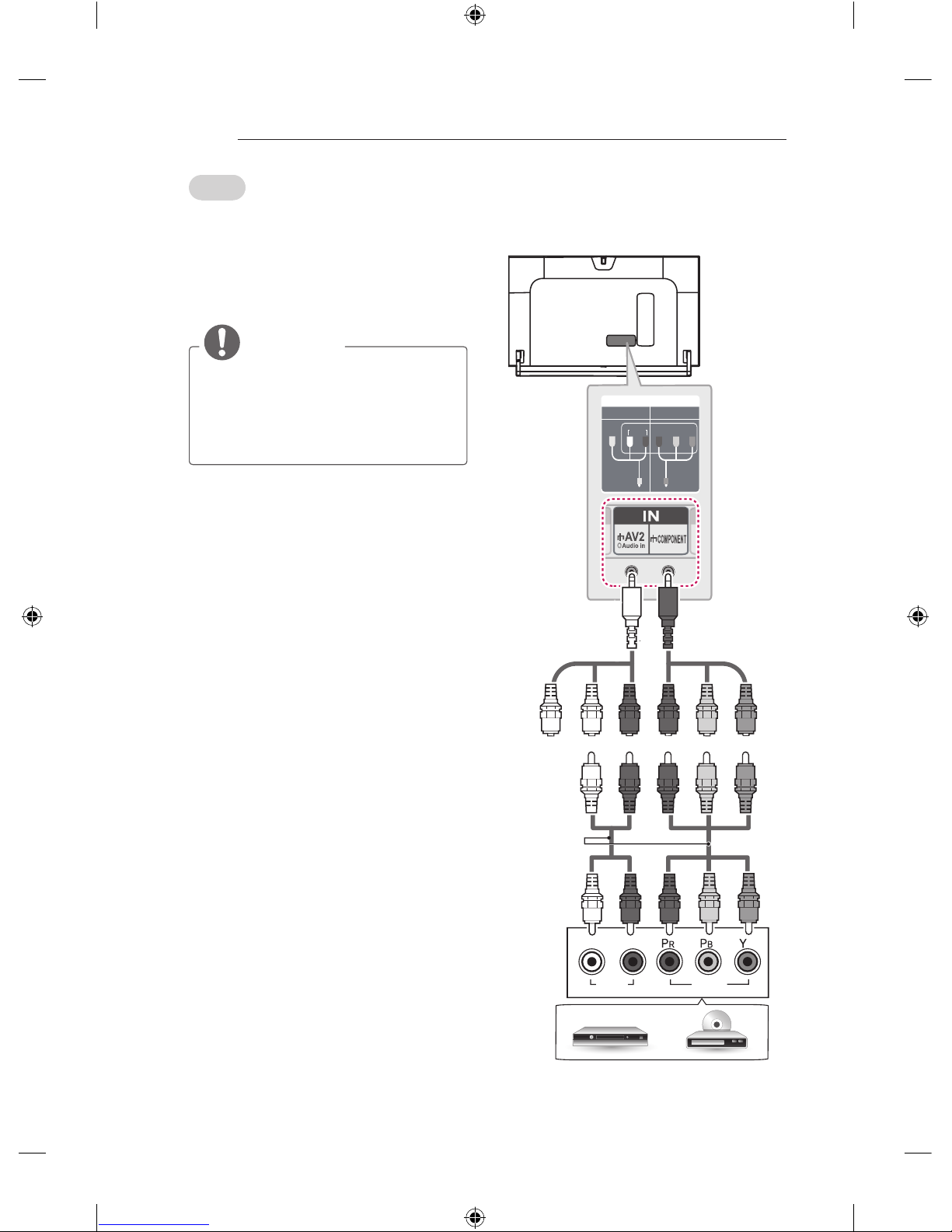

Component connection
(Only LB86**, LB87**)
AUDIO VIDEO
L R
IN
COMPONENT
B
AUDIO
AV2
PR
VIDEO
P Y
RED
WHITE
RED
GREEN
BLUE
(*Not
Provided)
YELLOW
DVD / Blu-Ray / HD Cable Box
GREEN
(Use the
component gender
cable provided.)
YELLOW
(Use the
composite gender
cable provided.)
RED
WHITE
RED
GREEN
BLUE
RED
WHITE
RED
GREEN
BLUE
