OWNER’S MANUAL
LED TV*
Please read this manual carefully before operating
your set and retain it for future reference.
* LG LED TV applies LCD screen with LED backlights.
LA79**
LA86**
LA96**
LA97**
LA98**
LM96**
www.lg.com
P/NO : MFL67728105 (1410-REV07)
Printed in Korea
*MFL67728105*

A-2 TABLE OF CONTENTS
COMMON
LANGUAGE
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-6 Tidying cables
A-8 MAKING CONNECTIONS
A-8 Antenna connection
A-10 Satellite dish connection
A-11 HDMI connection
A-14 - ARC (Audio Return Channel)
A-15 Headphone connection
A-17 DVI to HDMI connection
A-20 Component connection
A-22 Composite connection
A-23 MHL connection
A-26 Audio connection
A-26 - Digital optical audio connection
A-28 USB connection
A-30 CI module connection
A-32 Euro Scart connection
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
ǼȜȜȘȞȚțȐ
6ORYHQãþLQD
B-1 SPECIFICATIONS COMMON

A-3
SETTING UP THE TV
Setting up the TV
Image shown may differ from your TV.

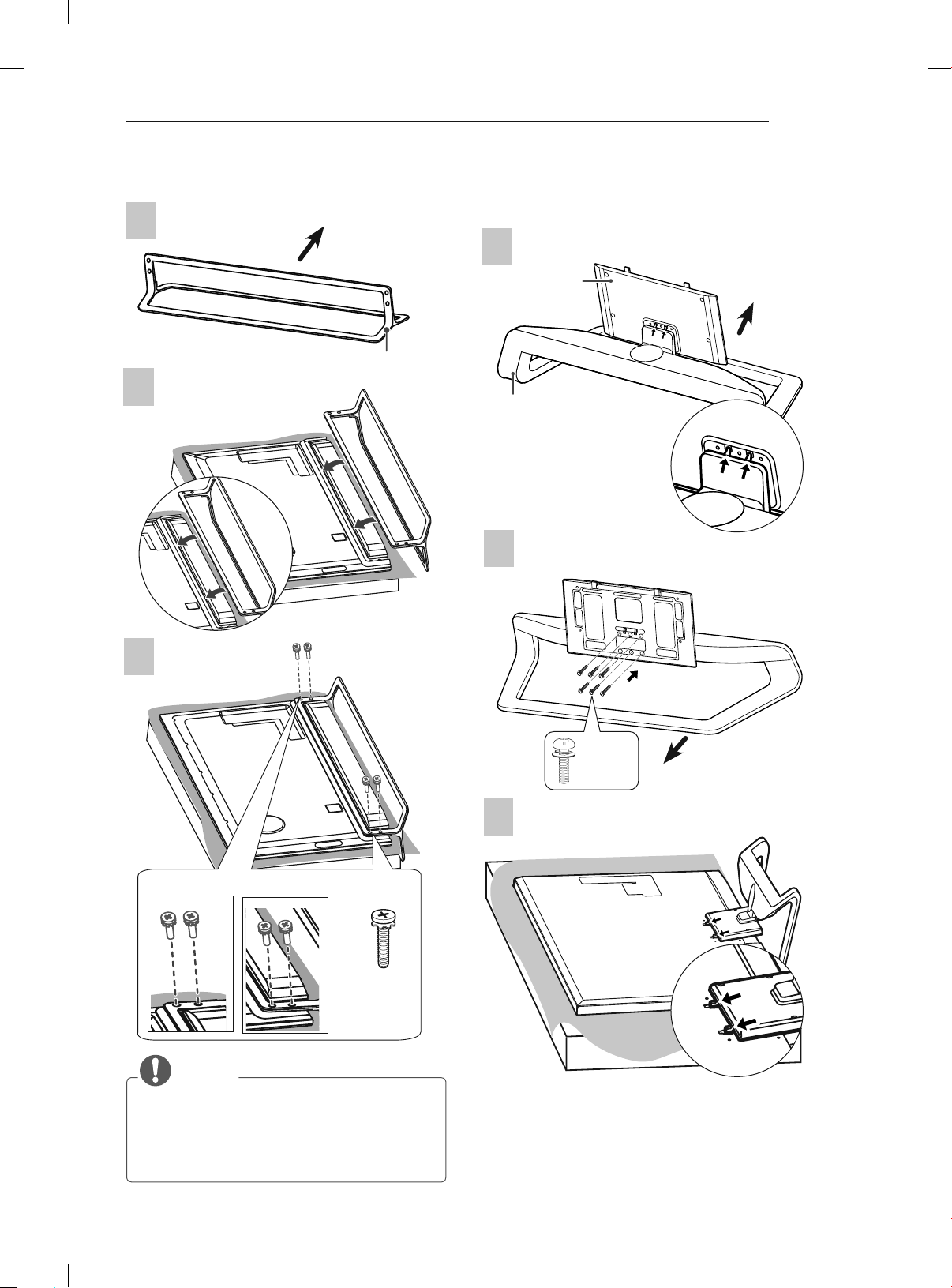

Attaching the stand
LA79**
1
2
3
M4 x 14
4EA
Stand Base
Stand Body
Front
M4 x 14
4EA
LA860*, LA960*
1
2
3
Stand Base
M4 x 16
4EA
(LA860*)
M4 x 20
4EA
(LA960*)

A-4 SETTING UP THE TV
3
2
1
Stand Base
M4 x 16
4 EA
LA868* LA965*
1
2
3
M4 x 14
4 EA
NOTE
yBe sure to attach the upper mounting hole
first, and then attach the lower connection
second.
Stand Base Stand Base
举
丿
举#Attach the stand to the TV using the upper
mounting hole on the back of the TV.
丿#Attach the stand to the TV using the lower
connection on the back of the TV.

A-5
SETTING UP THE TV
Stand Base
Front
1
1
LA97** LA98**, LM96**
2
2
3
3
M4 x 14
4 EA
NOTE
yThe stand screws are already attached
at the back of the TV. Please use these
attached screw to assemble the TV and
stand. (Only 65LA97**)
Front
6 EA
M5 x 16
Front
Stand base
Stand body

A-6 SETTING UP THE TV

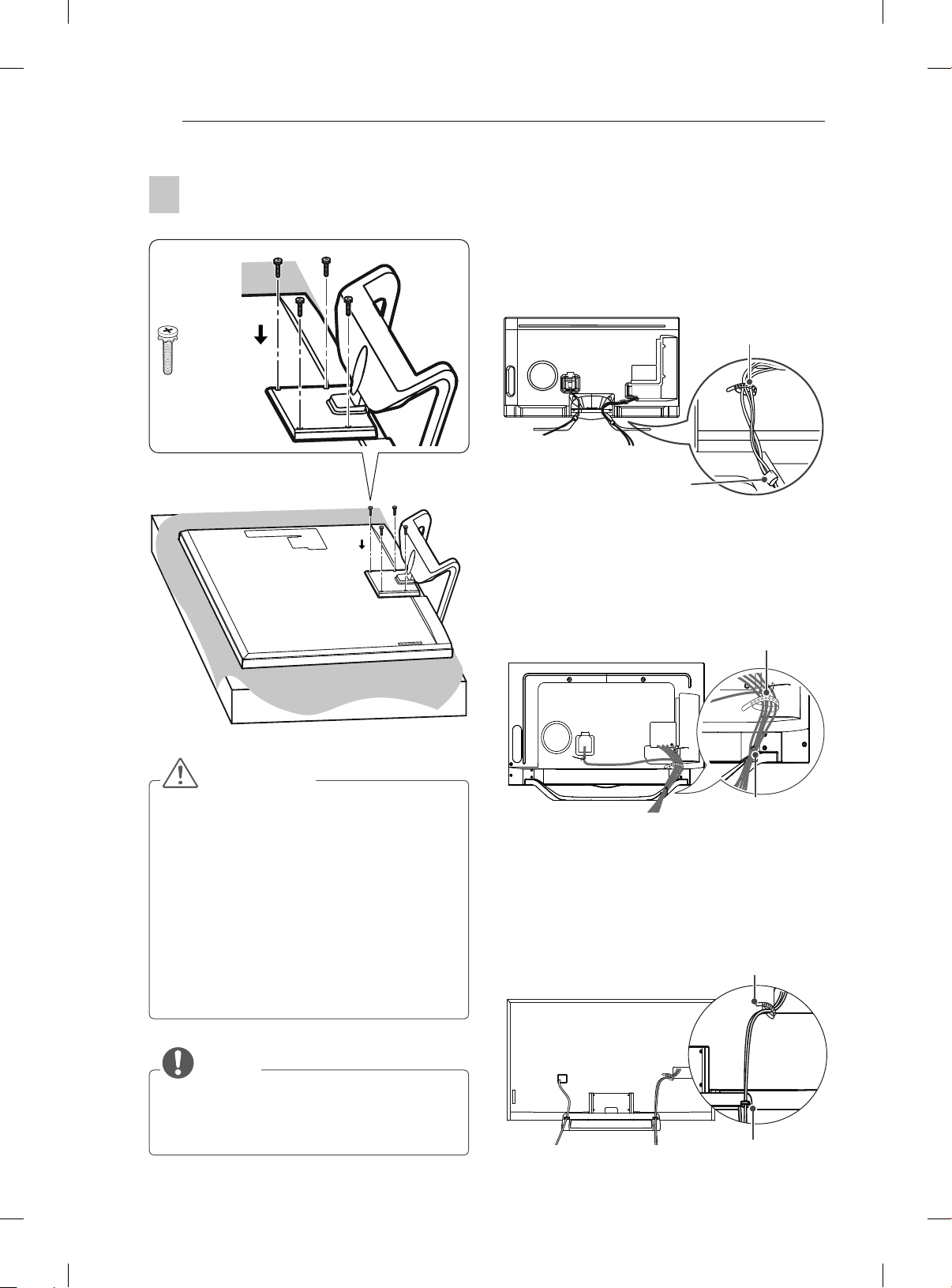

Tidying cables
(Only LA79**)
1 Gather and bind the cables with the Cable
Management.
2 )L[WKH&DEOH0DQDJHPHQW¿UPO\WRWKH79
Cable Holder
Cable Management
(Only LA860*, LA960*)
1 Gather and bind the cables with the Cable
Holder and the Cable Management.
2 )L[WKH&DEOH0DQDJHPHQW¿UPO\WRWKH79
Cable Holder
Cable Management
CAUTION
yWhen attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
yMake sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
yRemove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
4 EA
M4 x 20
4
Cable Management
Cable Holder
(Only LA98**, LM96**)
1 Gather and bind the cables with the Cable
Holder and the Cable Management.
2 )L[WKH&DEOH0DQDJHPHQW¿UPO\WRWKH79

A-7
SETTING UP THE TV

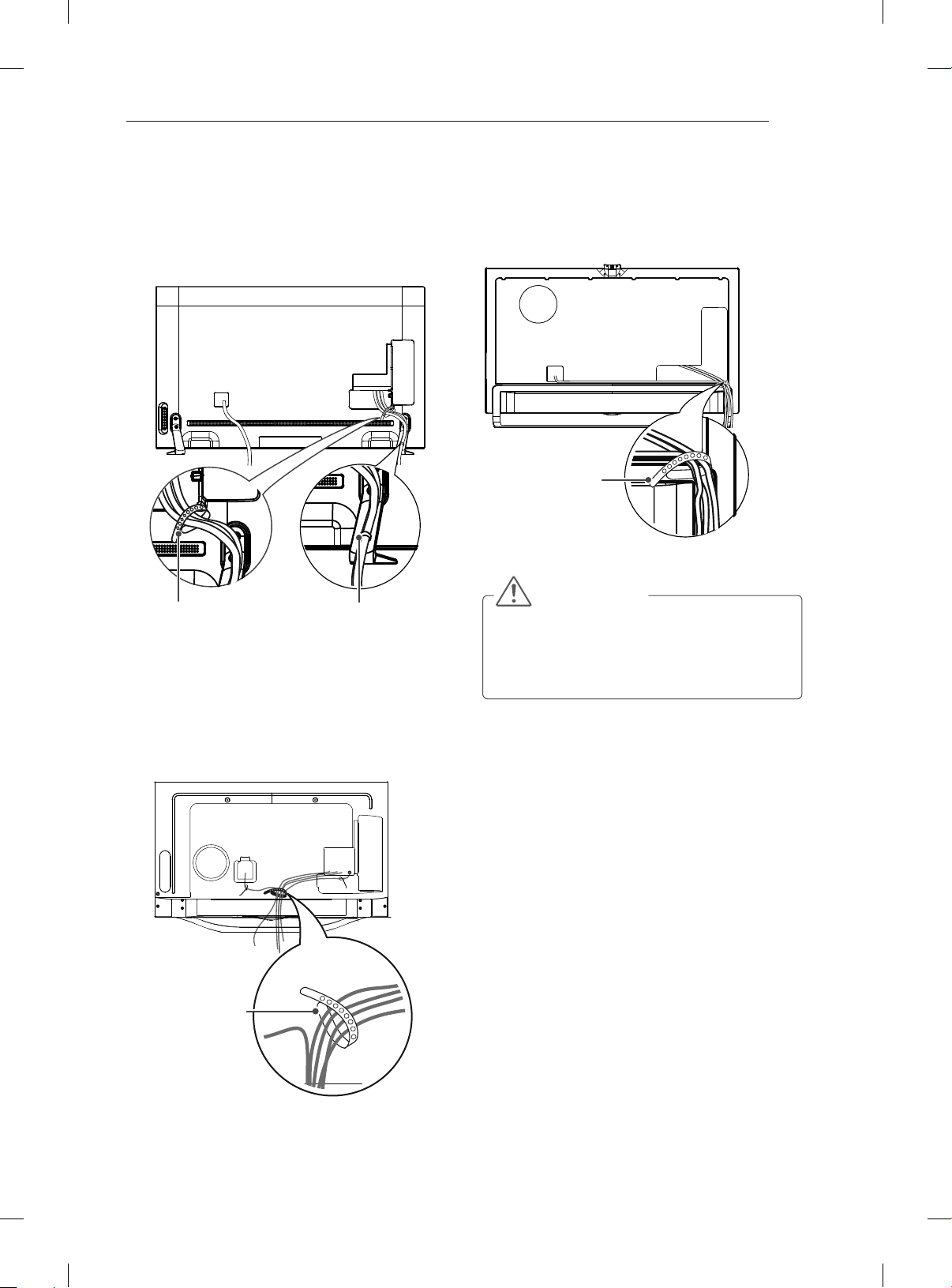

CAUTION
yDo not move the TV by holding the cable
holders, as the cable holders may break,
and injuries and damage to the TV may
occur.
Cable Holder
1 Gather and bind the cables with the cable
holder on the back of the TV.
(Only LA868*)
(Only LA97**)
1 Gather and bind the cables with the cable
holder on the back of the TV.
Cable Holder
(Only LA965*)
1 Gather and bind the cables with the cable
holder on the back of the TV.
2 )L[WKH&DEOH0DQDJHPHQW¿UPO\WRWKH79
Cable Management
Cable Holder

A-8 MAKING CONNECTION
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the LA79** models.

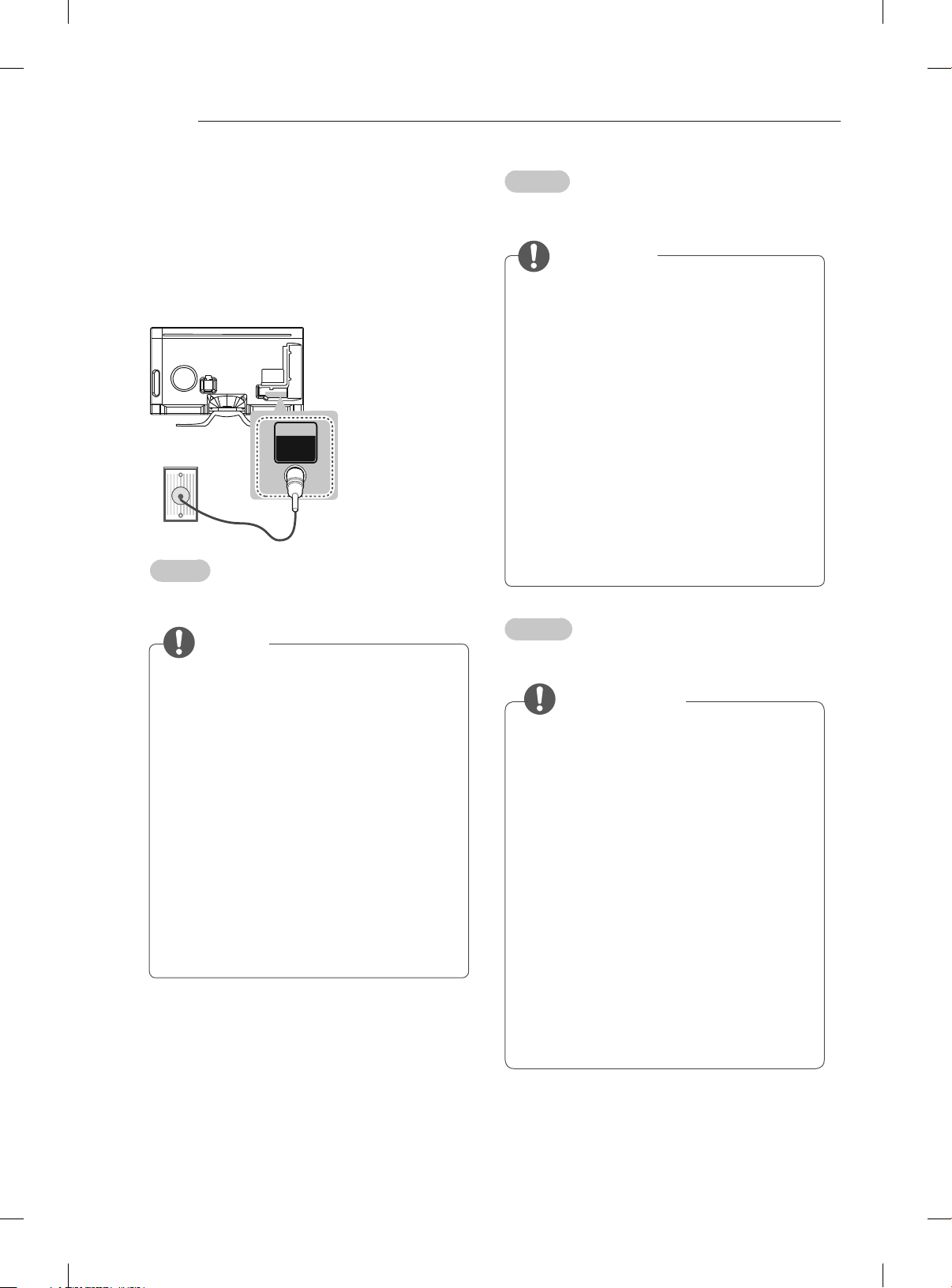

Antenna connection
IN
ANTENNA/
CABLE
English
Connect the TV to a wall antenna socket with an
RF cable (75 ).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
supplied.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yDisplay of Ultra HD(3840 x 2160 pixels)
content compatible; additional device
capable of processing Ultra HD source
content (in 2D or 3D) may be required and
will be sold separately. (Only LA965*, LA97**,
LA98**, LM96**)
Deutsch
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75 ) an eine Wandantennenbuchse an.
HINWEIS
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Wandler sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yDie Anzeige von Ultra HD Inhalten (3840
x 2160 Pixel) erfordert eventuell eine Ultra
HD Zuspielquelle (in 2D oder 3D), welche
separat zu beziehen ist. (NurLA965*, LA97**,
LA98**, LM96**)
Français
Connectez la TV à une prise d’antenne murale
avec un câble RF (75 ).
REMARQUE
yUtilisez un séparateur de signaux pour
utiliser plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux
pour l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne
sont pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
yAffichage compatible Ultra HD (3840 x 2160
pixels) ; Un service supplémentaire pour
le traitement des contenus source Ultra
HD (en 2D ou 3D) peut être requis (vendu
séparément). (Uniquement LA965*, LA97**,
LA98**, LM96**)

A-9
MAKING CONNECTION
Português
Ligue a TV a uma tomada de antena de parede
com um cabo RF (75 ).
NOTA
yUtilize um separador de sinal se quiser
utilizar mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale
um amplificador de sinal para melhorar a
qualidade de imagem.
ySe a qualidade de imagem for fraca mesmo
que tenha uma antena ligada, tente orientar
a antena para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yCompatível com a apresentação de
conteúdo Ultra HD (3840 x 2160 pixéis);
poderá ser necessário um acessório
adicional capaz de processar conteúdo de
origem Ultra HD (em 2D ou 3D). Acessório
vendido em separado.
(Apenas LA965*, LA97**, LA98**, LM96**)
Nederlands
Sluit de TV met behulp van een RF-kabel (75 )
aan op een antenneaansluiting op de muur.
OPMERKING
yGebruik een signaalsplitter om meer dan
twee TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit
te verbeteren.
yAls de beeldkwaliteit slecht is terwijl een
antenne is aangesloten, probeert u de
antenne in de juiste richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yCompatibel met weergave van Ultra HD-
inhoud (3840 x 2160 pixels); een extra
apparaat dat Ultra HD-inhoud kan verwerken
(in 2D of 3D) is mogelijk vereist en wordt
afzonderlijk verkocht. (AlleenLA965*, LA97**,
LA98**,LM96**)
Italiano
Collegare il televisore all’antenna centralizzata con
un cavo RF (75 ).
NOTA
yUtilizzare uno sdoppiatore del segnale per
usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa,
installare correttamente un amplificatore del
segnale per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non
sono in dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yCompatibile per la visualizzazione di
contenuti Ultra HD (3840 x 2160 pixel);
potrebbe essere necessario un dispositivo
aggiuntivo venduto separatamente in grado
di elaborare contenuti di origine Ultra HD (2D
o 3D). (Solo LA965*, LA97**, LA98**, LM96**)
Español
Conecte la TV a una toma de pared de antena con
un cable RF (75 ).
NOTA
yEmplee un divisor de señal cuando desee
utilizar más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para
mejorar la calidad de imagen.
ySi la imagen es de poca calidad con una
antena conectada, intente volver a orientar
la antena en la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yCompatible con la visualización de
contenido Ultra HD (3840 x 2160 píxeles);
es posible que necesite un dispositivo
adicional con capacidad para procesar
contenido de una fuente Ultra HD (en 2D o
3D), de venta por separado.
(Solo LA965*, LA97**, LA98**, LM96**)

A-10 MAKING CONNECTION
ǼȜȜȘȞȚțȐ
ȈȣȞįȑıIJİIJȘȞIJȘȜİȩȡĮıȘıİȝȚĮȣʌȠįȠȤȒțİȡĮȓĮȢ
ıIJȠȞIJȠȓȤȠȝİȑȞĮțĮȜȫįȚȠ5)).
ȈǾȂǼǿȍȈǾ
yȋȡȘıȚȝȠʌȠȚȒıIJİȑȞĮįȚĮȤȦȡȚıIJȒıȒȝĮIJȠȢȖȚĮ
IJȘȤȡȒıȘʌİȡȚııȩIJİȡȦȞĮʌȩIJȘȜİȠȡȐıİȦȞ
yǹȞȘʌȠȚȩIJȘIJĮIJȘȢİȚțȩȞĮȢįİȞİȓȞĮȚțĮȜȒ
İȖțĮIJĮıIJȒıIJİȑȞĮȞİȞȚıȤȣIJȒıȒȝĮIJȠȢȖȚĮIJȘ
ȕİȜIJȓȦıȘIJȘȢʌȠȚȩIJȘIJĮȢİȚțȩȞĮȢ
yǹȞȘʌȠȚȩIJȘIJĮIJȘȢİȚțȩȞĮȢįİȞİȓȞĮȚțĮȜȒ
ȝİIJȐIJȘıȪȞįİıȘIJȘȢțİȡĮȓĮȢįȠțȚȝȐıIJİȞĮ
ĮȜȜȐȟİIJİIJȠȞʌȡȠıĮȞĮIJȠȜȚıȝȩIJȘȢțİȡĮȓĮȢ
ıIJȘıȦıIJȒțĮIJİȪșȣȞıȘ
yǻİȞʌĮȡȑȤİIJĮȚțĮȜȫįȚȠțİȡĮȓĮȢțĮȚ
ȝİIJĮIJȡȠʌȑĮȢ
yȊʌȠıIJȘȡȚȗȩȝİȞȠȢȒȤȠȢ'7903(*'ROE\
Digital, Dolby Digital Plus, HE-AAC
yȉȘȜİȩȡĮıȘıȣȝȕĮIJȒȝİʌİȡȚİȤȩȝİȞȠ8OWUD
+'[SL[HOVǼȞįȑȤİIJĮȚȞĮ
ĮʌĮȚIJİȓIJĮȚȘʌȡȩıșİIJȘıȣıțİȣȒʌȦȜİȓIJĮȚ
ȟİȤȦȡȚıIJȐȝİįȣȞĮIJȩIJȘIJĮȣʌȠıIJȒȡȚȟȘȢ
ʌİȡȚİȤȠȝȑȞȠȣ8OWUD+'ıİ'Ȓ'
ȂȩȞȠȖȚĮIJĮȝȠȞIJȑȜĮ/$/$/$
LM96**)
6ORYHQãþLQD
7HOHYL]RUSULNOMXþLWHYVWHQVNRDQWHQVNRYWLþQLFRV
kablom RF (75 ).
OPOMBA
yýHåHOLWHXSRUDEOMDWLYHþNRWWHOHYL]RUMD
uporabite razcepnik za signal.
yýHMHNDNRYRVWVOLNHVODEDMRL]EROMãDMWH
WDNRGDXVWUH]QRQDPHVWLWHRMDþHYDOQLN
signala.
yýHMHNDNRYRVWVOLNHVODEDLQXSRUDEOMDWH
anteno, usmerite anteno v ustrezno smer.
y.DEHODQWHQHLQSUHWYRUQLNQLVWDSULORåHQD
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
y=DVORQMH]GUXåOMLY]XOWUDYLVRNRORþOMLYRVWMR
(3840 x 2160 slikovnih pik); morda bo
zahtevana dodatna naprava, ki lahko
obdeluje izvorno vsebino ultra visoke
ORþOMLYRVWLY'DOL'LQMHQDSURGDM
posebej. (samomodeli LA965*, LA97**, LA98**,
LM96**)

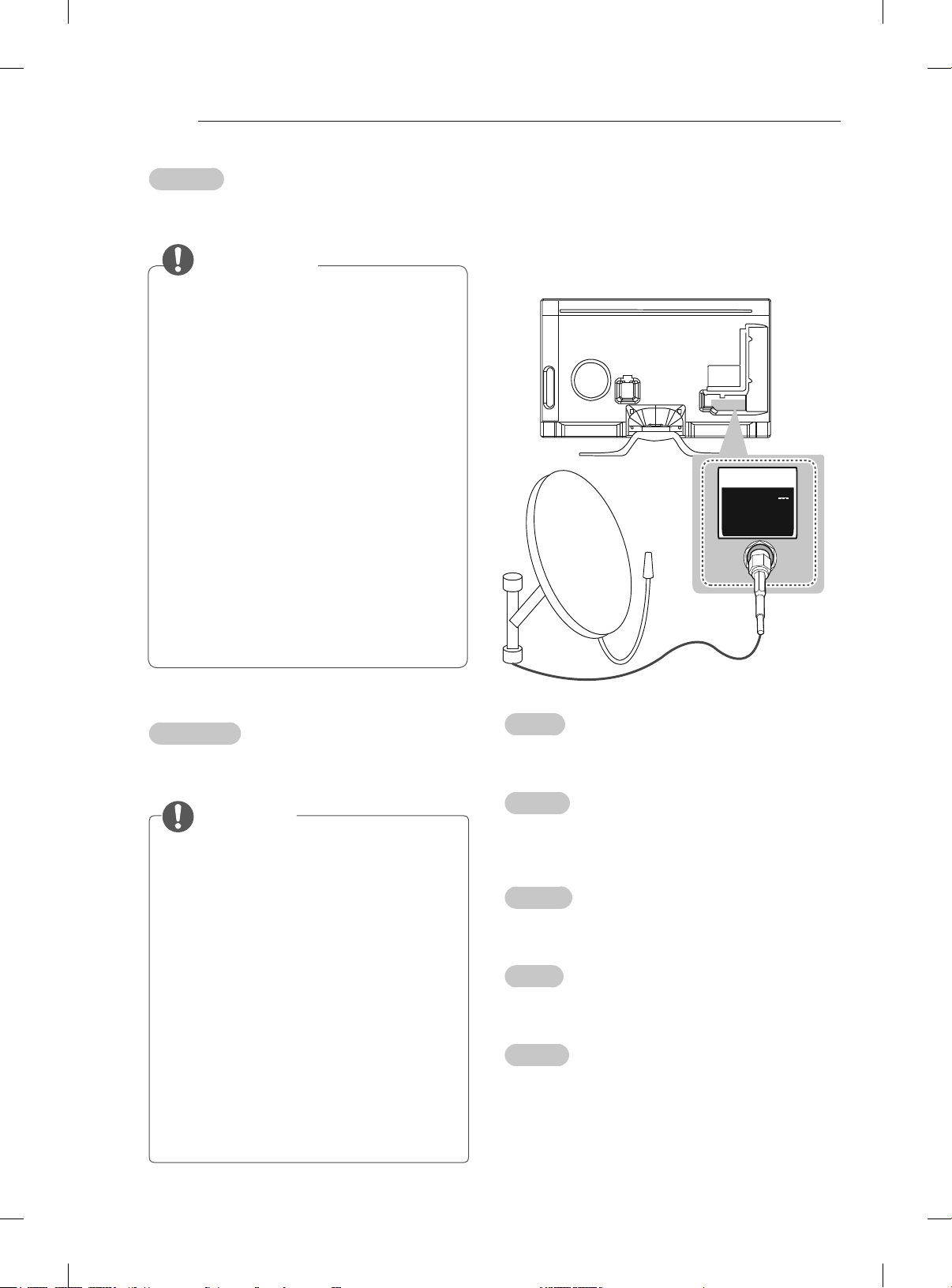

Satellite dish connection
(Only satellite models)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 ).
Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-
HF-Kabel (75 ) an eine Satellitenschüssel oder
an eine Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une
prise satellite à l’aide d’un câble satellite RF (75 ).
Italiano
Collegare la TV a un’antenna satellitare e a una
presa satellitare con un cavo RF satellitare (75 ).
Español
Para conectar la TV a una antena parabólica,
enchufe un cable de RF de satélite a una toma de
satélite (75 ).
IN
13/18V
700mA Max
LNB IN
Satellite

A-11
MAKING CONNECTION
Português
Ligue a TV a uma antena parabólica ou uma toma-
da de satélite com um cabo RF para satélite (75 ).
Nederlands
Sluit de TV met behulp van een RF-satellietkabel
(75 ) aan op een satellietschotel.
ǼȜȜȘȞȚțȐ
ȈȣȞįȑıIJİIJȘȞIJȘȜİȩȡĮıȘıİȝȚĮįȠȡȣijȠȡȚțȒțİ-
ȡĮȓĮȝȑıȦȝȚĮȢįȠȡȣijȠȡȚțȒȢȣʌȠįȠȤȒȢȝİįȠȡȣ-
ijȠȡȚțȩțĮȜȫįȚȠ).
6ORYHQãþLQD
6NDEORP5)]DVDWHOLWSRYHåLWHWHOHYL]RUVVDWHOLW-
VNLPNURåQLNRPSUHNYWLþQLFH]DVDWHOLW).
HDMI connection
HDMI
2 31 4
/ DVI IN
(ARC)
(MHL)
(*Not Provided)
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
(Only LA79**, LA86**, LA960*)
2 31
/ DVI IN
(ARC)
(MHL)
HDMI
(*Not Provided)
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
(Only LA965*, LA97**,LA98**,LM96**)

A-12 MAKING CONNECTION
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby Digital,
DTS, PCM (Up to 192 KHz, 32KHz/44.1KHz/
48KHz/88KHz/96KHz/176KHz/192KHz)
Deutsch
Überträgt digitale Video- undAudiosignale von
einem externen Gerät an das TV-Gerät. Verbinden
Sie das externe Gerät, wie in der folgenden
Abbildung gezeigt, mithilfe des HDMI-Kabels mit
dem TV-Gerät.
Wählen Sie zum Anschließen einen beliebigen
HDMI-Eingang. Es ist egal, welchen Port Sie
wählen.
HINWEIS
yFür optimale Bildqualität wird empfohlen,
den HDMI-Anschluss des TV-Gerätes zu
verwenden.
yVerwenden Sie das neueste
Hochgeschwindigkeits-HDMI™-Kabel
mit CEC-Funktion (Customer Electronics
Control).
yHigh-Speed-HDMI™-Kabel sind für die
Übertragung von HD-Signalen bis zu 1080p
und höher getestet.
yUnterstütztes HDMI-Audioformat:
Dolby Digital, DTS, PCM (bis
zu 192 KHz, 32 KHz/44,1 KHz/
/48 KHz/88 KHz/96 KHz/176 KHz/192 KHz)
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec
le câble HDMI comme indiqué sur l’illustration
suivante.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
yPour obtenir une meilleure qualité d’image,
il est recommandé d’utiliser la TV avec une
connexion HDMI.
yUtilisez le tout nouveau câble haut débit
HDMI™ avec la fonction CEC (contrôles
électroniques client).
yLes câbles HDMI™ haut débit sont testés
pour transporter un signal HD de 1080p ou
supérieur.
yFormats audio HDMI pris en charge : Dolby
Digital, DTS, PCM (jusqu’à 192 KHz, 32KHz/44
,1KHz/48KHz/88KHz/96KHz/176KHz/192KHz)
Italiano
Il segnale digitale audio e video viene trasmesso
da un dispositivo esterno al televisore. Collegare il
dispositivo esterno e il televisore mediante il cavo
HDMI come mostrato nell’illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
ySi consiglia di utilizzare il televisore con il
collegamento HDMI per ottenere la migliore
qualità delle immagini.
yUtilizzare un cavo HDMI™ ad alta velocità
dotato dei requisiti più recenti con funzione
CEC (Customer Electronics Control).
yI cavi HDMI™ ad alta velocità sono testati
per trasmettere un segnale HD fino a 1080p
e superiore.
yFormato audio HDMI supportato: Dolby
Digital, DTS, PCM (fino a 192 KHz, 32
KHz/44,1 KHz/48 KHz/88 KHz/96 KHz/176
KHz/192 KHz)

A-13
MAKING CONNECTION
Español
Transmite las señales de audio y vídeo digital de
un dispositivo externo a la TV. Use el cable HDMI
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
ySe recomienda usar la conexión HDMI de la
TV para obtener la mejor calidad de imagen.
yUtilice el cable HDMI™ de alta velocidad
más reciente con la función CEC (control de
electrónica de consumo).
yLos cables HDMI™ de alta velocidad están
preparados para transportar una señal HD
de 1080p o superior.
yFormato de audio HDMI admitido: Dolby
Digital, DTS, PCM (hasta 192 KHz, 32KHz/4
4,1KHz/48KHz/88KHz/96KHz/176KHz/192K
Hz)
Português
Transmite os sinais digitais de vídeo e áudio
de um dispositivo externo para a TV. Ligue o
dispositivo externo à TV com o cabo HDMI,
conforme demonstrado na ilustração.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yRecomenda-se a utilização da TV com a
ligação HDMI para uma melhor qualidade
de imagem.
yUtilize o mais recente cabo HDMI™ de alta
velocidade com função CEC (Customer
Electronics Control).
yOs cabos HDMI™ de alta velocidade foram
testados para executar um sinal HD até
1080p e superior.
yFormato de áudio HDMI suportado: Dolby
Digital, DTS, PCM (até 192 KHz, 32KHz/44.1
KHz/48KHz/88KHz/96KHz/176KHz/192KHz.)
Nederlands
U kunt de digitale video- en audiosignalen vanaf
een extern apparaat naar de TV zenden. Sluit
het externe apparaat en de TV op elkaar aan met
behulp van de HDMI-kabel, zoals aangegeven in
de volgende afbeelding.
Kies op welke HDMI-ingangspoort u wilt
aansluiten. Het maakt niet uit welke poort u
gebruikt.
OPMERKING
yWij raden u aan de TV aan te sluiten door
middel van een HDMI-verbinding voor de
hoogste beeldkwaliteit.
yGebruik de nieuwste High Speed HDMI™-
kabel met CEC-functie (Customer
Electronics Control).
yHDMI™-kabels van het type High Speed zijn
getest op het verzenden van HD-signalen
tot 1080p en hoger.
yOndersteunde HDMI-audio-indeling: Dolby
Digital, DTS, PCM (maximaal 192 KHz,
32KHz/44.1KHz/48KHz/88KHz/96KHz/176K
Hz/192KHz)
ǼȜȜȘȞȚțȐ
ȂİIJĮįȓįİȚIJĮȥȘijȚĮțȐıȒȝĮIJĮİȚțȩȞĮȢțĮȚȒȤȠȣ
ĮʌȩȝȚĮİȟȦIJİȡȚțȒıȣıțİȣȒıIJȘȞIJȘȜİȩȡĮıȘ
ȈȣȞįȑıIJİIJȘȞİȟȦIJİȡȚțȒıȣıțİȣȒțĮȚIJȘȞ
IJȘȜİȩȡĮıȘȝİIJȠțĮȜȫįȚȠ+'0,ȩʌȦȢijĮȓȞİIJĮȚ
ıIJȘȞʌĮȡĮțȐIJȦİȚțȩȞĮ
ǼʌȚȜȑȟIJİȠʌȠȚĮįȒʌȠIJİșȪȡĮİȚıȩįȠȣ+'0,ȖȚĮ
IJȘıȪȞįİıȘǻİȞȑȤİȚıȘȝĮıȓĮʌȠȚĮșȪȡĮșĮ
ȤȡȘıȚȝȠʌȠȚȒıİIJİ
ȈǾȂǼǿȍȈǾ
yīȚĮIJȘȕȑȜIJȚıIJȘʌȠȚȩIJȘIJĮİȚțȩȞĮȢ
ȤȡȘıȚȝȠʌȠȚȒıIJİIJȘȞIJȘȜİȩȡĮıȘȝİıȪȞįİıȘ
HDMI.
yȋȡȘıȚȝȠʌȠȚȒıIJİIJȠțĮȜȫįȚȠ+'0,ȣȥȘȜȒȢ
IJĮȤȪIJȘIJĮȢȝİȜİȚIJȠȣȡȖȓĮ&(&&XVWRPHU
Electronics Control).
yȉĮțĮȜȫįȚĮ+'0,ȣȥȘȜȒȢIJĮȤȪIJȘIJĮȢ
ȑȤȠȣȞİȜİȖȤșİȓȖȚĮIJȘȝİIJȐįȠıȘıȒȝĮIJȠȢ+'
ĮȞȐȜȣıȘȢȑȦȢSȒȣȥȘȜȩIJİȡȘȢ
yȊʌȠıIJȘȡȚȗȩȝİȞȘȝȠȡijȒȒȤȠȣ+'0,'ROE\
Digital, DTS, PCMȑȦȢ.+].+]
1KHz/48KHz/88KHz/96KHz/176KHz/192KHz)

A-14 MAKING CONNECTION
6ORYHQãþLQD
3UHQDãDGLJLWDOQHYLGHRLQ]YRþQHVLJQDOHL]
]XQDQMHQDSUDYHQDWHOHYL]RU3RYHåLWH]XQDQMR
napravo in televizor s HDMI-kablom, kot je
prikazano na naslednji sliki.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
y=DQDMEROMãRNDNRYRVWVOLNHSULSRURþDPR
uporabo televizorja s HDMI-povezavo.
yUporabite najnovejši kabel HDMI™ za
hitri prenos s funkcijo CEC (Customer
Electronics Control).
yKabli HDMI™ za hitri prenos so preizkušeni,
tako da lahko prenašajo signal visoke
ORþOMLYRVWLGRSLQYHþ
yPodprte oblike zvoka za HDMI: Dolby
Digital, DTS, PCM (do 192 KHz,
32 KHz/44,1 KHz/48 KHz/88 KHz/96 KHz/
176 KHz/192 KHz)
ARC (Audio Return Channel)
English
yAn external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
yWhen connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Deutsch
yEin externes Audiogerät, das SIMPLINK und
ARC unterstützt, muss über den HDMI/DVI
IN 1 (ARC) angeschlossen werden.
yWenn derAnschluss mit einem High-Speed-
HDMI-Kabel erfolgt, gibt das externe Audio-
gerät, das ARC unterstützt, SPDIF ohne
zusätzliches optisches Audiokabel aus und
unterstützt die SIMPLINK-Funktion.
Français
yUn périphérique audio externe qui prend en
charge les technologies SIMPLINK et ARC
doit être connecté au port HDMI/DVI IN 1
(ARC).
ySi vous reliez un câble HDMI haut débit,
le périphérique audio externe qui prend en
charge les sorties ARC, prend également en
charge la sortie optique SPDIF sans câble
audio optique supplémentaire, ainsi que la
fonction SIMPLINK.
Italiano
yPer il collegamento di un dispositivo
audio esterno che supporta le funzionalità
SIMPLINK e ARC, usare la porta HDMI/DVI
IN 1 (ARC).
ySe si effettua il collegamento con un cavo
HDMI ad alta velocità, il dispositivo audio
esterno che supporta ARC trasmette
il segnale SPDIF senza il cavo ottico
aggiuntivo e supporta la funzione SIMPLINK.

A-15
MAKING CONNECTION
Español
yHay que conectar un dispositivo de audio
externo que admita SIMPLINK y ARC
utilizando el puerto HDMI/DVI IN 1 (ARC).
yCuando esté conectado mediante un cable
HDMI de alta velocidad, el dispositivo de
audio externo que admite ARC emite el
SPDIF óptico sin necesidad de un cable
óptico de audio adicional y admite la función
SIMPLINK.
Português
yÉ necessário ligar um dispositivo de áudio
externo que suporte SIMPLINK e ARC utili-
zando a porta HDMI/DVI IN 1 (ARC).
yQuando ligado a um cabo HDMI de alta
velocidade, o aparelho de áudio externo que
suporta ARC transmite SPDIF óptica sem
um cabo de áudio óptico adicional e suporta
a função SIMPLINK.
Nederlands
yEen extern audioapparaat dat ondersteuning
biedt voor SIMPLINK en ARC, moet op de
HDMI/DVI IN 1 (ARC) worden aangesloten.
yBij aansluiting met een High Speed HDMI-
kabel zorgt het externe audioapparaat met
ARC-ondersteuning ervoor dat optische
SPDIF wordt uitgevoerd zonder extra
optische audiokabel, en ondersteunt dit
apparaat de SIMPLINK-functie.
ǼȜȜȘȞȚțȐ
yȂȚĮİȟȦIJİȡȚțȒıȣıțİȣȒȒȤȠȣȘȠʌȠȓĮȣʌȠ-
ıIJȘȡȓȗİȚ6,03/,1.țĮȚ$5&ʌȡȑʌİȚȞĮıȣȞ-
įİșİȓȝİIJȘȤȡȒıȘIJȘȢșȪȡĮȢİȚıȩįȠȣ+'0,
DVI IN 1 (ARC).
yȀĮIJȐIJȘıȪȞįİıȘȝİțĮȜȫįȚȠ+'0,ȣȥȘȜȒȢ
IJĮȤȪIJȘIJĮȢȘİȟȦIJİȡȚțȒıȣıțİȣȒȒȤȠȣʌȠȣ
ȣʌȠıIJȘȡȓȗİȚIJȠ$5&ʌĮȡȑȤİȚȠʌIJȚțȩıȒȝĮ
63',)ȤȦȡȓȢʌȡȩıșİIJȠȠʌIJȚțȩțĮȜȫįȚȠȒȤȠȣ
țĮȚȣʌȠıIJȘȡȓȗİȚIJȘȜİȚIJȠȣȡȖȓĮ6,03/,1.
6ORYHQãþLQD
y=XQDQMD]YRþQDQDSUDYDNLSRGSLUDIXQNFLML
SIMPLINK in ARC, mora biti povezana z vho-
dnimi vrati HDMI/DVI IN 1 (ARC).
yýHMRSRYHåHWHVNDEORP+'0,]DKLWUL
SUHQRV]XQDQMD]YRþQDQDSUDYDNLSRGSLUD
IXQNFLMR$5&RGGDMDRSWLþQL]DSLV63',)
EUH]GRGDWQHJDRSWLþQHJD]YRþQHJDNDEODLQ
podpira funkcijo SIMPLINK.
Headphone connection
OUT
Ext.Speaker /
H/P
(*Not Provided)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown on the
following illustration.
NOTE
yAUDIO menu items are disabled when
connecting a headphone.
yOptical Digital Audio Out is not available
when connecting a headphone.
yHeadphone impedance: 16 
yMax audio output of headphone: 0.624mW
to 1.04 mW
yHeadphone jack size: 0.35 cm
Deutsch
Überträgt das Kopfhörersignal vom TV-Gerät an
ein externes Gerät. Verbinden Sie die Kopfhörer,
wie in der folgenden Abbildung gezeigt, mit dem
TV-Gerät.
HINWEIS
yBei angeschlossenem Kopfhörer sind die
AUDIO-Menüpunkte deaktiviert.
yDer optische digitale Audioausgang ist nicht
verfügbar,
solange Kopfhörer angeschlossen sind.
yKopfhörerimpedanz: 16 
yMax. Ausgangsleistung am Kopfhöreran-
schluss: 0,624 mW bis 1,04 mW
yKopfhörerbuchsen: 0,35 cm

A-16 MAKING CONNECTION
Français
Transmet le signal du casque de la TV au
périphérique externe. Connectez le périphérique
externe et la TV avec le casque comme indiqué
sur l’illustration suivante.
REMARQUE
yLes éléments du menu SON sont désactivés
lorsque vous branchez un casque.
yLa sortie audio numérique optique n’est pas
disponible lorsque vous branchez un casque.
yImpédance du casque : 16 
ySortie audio max. du casque : 0,624 mW à
1,04 mW
yTaille de la prise casque : 0,35 cm
Italiano
&RQVHQWHODWUDVPLVVLRQHGHOVHJQDOHGHOOHFXI¿H
dalla TV a un dispositivo esterno. Collegare il
GLVSRVLWLYRHVWHUQRHOD79FRQOHFXI¿HFRPH
mostrato nell’illustrazione di seguito.
NOTA
yLe voci del menu AUDIO sono disabilitate se
sono collegate le cuffie.
yL’uscita audio ottica digitale non è disponibile
se sono collegate le cuffie.
yImpedenza cuffie: 16 
y8VFLWDDXGLRPD[GHOOHFXI¿HGDP:
a 1,04 mW
y'LPHQVLRQLMDFNSHUFXI¿DFP
Español
Transmite la señal de auriculares de la TV a un
dispositivo externo. Use el cable de los auriculares
para conectar el dispositivo externo a la TV, tal y
como se muestra en la siguiente ilustración.
NOTA
yAl conectar los auriculares se desactivarán
las opciones del menú AUDIO.
yLa salida óptica de audio digital no estará
disponible al conectar unos auriculares.
yImpedancia del auricular: 16 
ySalida de audio máxima de los auriculares:
de 0,624 mW a 1,04 mW.
yTamaño de la clavija de los auriculares: 0,35 cm.
Português
Transmite o sinal dos auscultadores da TV
para um dispositivo externo. Ligue o dispositivo
externo à TV com os auscultadores, conforme
demonstrado na ilustração.
NOTA
yOs itens do menu ÁUDIO ficam inactivos
quando liga os auscultadores.
yA saída digital áudio óptico não está disponí-
vel quando liga auscultadores.
yImpedância dos auscultadores: 16 
ySaída de áudio máx. dos auscultadores:
0,624 a 1,04 mW
yTamanho da tomada para auscultadores: 3.5 mm
Nederlands
U kunt het hoofdtelefoonsignaal vanaf de TV naar
een extern apparaat zenden. Sluit het externe
apparaat en de TV aan op de hoofdtelefoon, zoals
aangegeven in de volgende afbeelding.
OPMERKING
yOnderdelen in het menu GELUID worden
uitgeschakeld wanneer u een hoofdtelefoon
aansluit.
yOptische Digitale Audio Uit is niet
beschikbaar bij het aansluiten van een
hoofdtelefoon.
yImpedantie van hoofdtelefoon: 16 
yMaximale audio-uitvoer van hoofdtelefoon:
0,624 mW tot 1,04 mW
yGrootte van hoofdtelefoonaansluiting: 0,35 cm

A-17
MAKING CONNECTION
ǼȜȜȘȞȚțȐ
ȂİIJĮįȓįİȚIJȠıȒȝĮĮțȠȣıIJȚțȫȞĮʌȩIJȘȞIJȘȜİȩȡĮıȘ
ıİȝȚĮİȟȦIJİȡȚțȒıȣıțİȣȒȈȣȞįȑıIJİIJȘȞİȟȦIJİȡȚțȒ
ıȣıțİȣȒțĮȚIJȘȞIJȘȜİȩȡĮıȘȝİIJĮĮțȠȣıIJȚțȐȩʌȦȢ
ijĮȓȞİIJĮȚıIJȘȞʌĮȡĮțȐIJȦİȚțȩȞĮ
ȈǾȂǼǿȍȈǾ
yȉĮıIJȠȚȤİȓĮIJȠȣȝİȞȠȪǾȋȅȈĮʌİȞİȡȖȠʌȠȚ-
ȠȪȞIJĮȚȩIJĮȞıȣȞįȑİIJİĮțȠȣıIJȚțȐ
yǾȠʌIJȚțȒȥȘijȚĮțȒȑȟȠįȠȢȒȤȠȣįİȞİȓȞĮȚ
įȚĮșȑıȚȝȘȩIJĮȞıȣȞįȑİIJİĮțȠȣıIJȚțȐ
yȈȪȞșİIJȘĮȞIJȓıIJĮıȘĮțȠȣıIJȚțȫȞ
yȂȑȖȚıIJȘȑȟȠįȠȢȒȤȠȣĮțȠȣıIJȚțȫȞ0,624 mW
ȑȦȢP:
yȂȑȖİșȠȢȣʌȠįȠȤȒȢĮțȠȣıIJȚțȫȞFP
6ORYHQãþLQD
Prenaša signal za slušalke iz televizorja na
]XQDQMRQDSUDYR3RYHåLWH]XQDQMRQDSUDYRLQ
televizor s kablom za slušalke, kot je prikazano na
naslednji sliki.
OPOMBA
y.RVRSULNOMXþHQHVOXãDONHQLPRJRþHXSRUD-
EOMDWLPRåQRVWLL]$9',2PHQLMD
y2ESULNOMXþHQLKVOXãDONDKRSWLþQLGLJLWDOQL
avdio izhod ni na razpolago.
y,PSHGDQFDVOXãDON
y1DMYHþMLDYGLRL]KRGVOXãDONH±P:
y9HOLNRVWYWLþDVOXãDONFP
DVI to HDMI connection
2 31 4
/ DVI IN
(ARC)
(MHL)
DVI OUT
AUDIO OUT
IN
AV2
(*Not Provided)
(*Not Provided)
DVD / Blu-Ray / HD Cable Box / PC
(Only LA79**, LA86**, LA960*)

A-18 MAKING CONNECTION
DVI OUT
AUDIO OUT
AV2
2 31
/ DVI IN
(ARC)
(MHL)
(Only LA965*, LA97**,LA98**, LM96**)
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
yDepending on the graphics card, DOS mode
may not work if a DVI to HDMI Cable is in use.
yWhen using the DVI/HDMI cable, single link is
only supported.
Deutsch
Überträgt digitale Videosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie
das externe Gerät, wie in der folgenden Abbildung
gezeigt, mithilfe des DVI-HDMI-Kabels mit dem
TV-Gerät. Schließen Sie ein Audiokabel an, um ein
Audiosignal zu übertragen.
Wählen Sie zum Anschließen einen beliebigen
HDMI-Eingang. Es ist egal, welchen Port Sie
wählen.
HINWEIS
yAbhängig von der Grafikkarte funktioniert
der DOS-Modus bei Einsatz eines HDMI-zu-
DVI-Kabels möglicherweise nicht.
yBei Verwendung des HDMI/DVI-Kabels wird
nur eine einfache Verbindung unterstützt..
Français
Permet de transmettre les signaux vidéo d’un
périphérique externe vers la TV. Connectez le
périphérique externe et la TV avec le câble DVI-
HDMI comme indiqué sur l’illustration suivante.
Pour émettre un signal audio, raccordez un câble
audio.
Choisissez un port d’entrée HDMI pour établir la
connexion. Peu importe le port que vous utilisez.
REMARQUE
ySelon la carte graphique, le mode DOS peut
ne pas fonctionner si vous utilisez un câble
pour établir la connexion HDMI-DVI.
yLors de l’utilisation du câble HDMI/DVI, seule
une liaison unique peut être prise en charge.
(*Not Provided)
DVD / Blu-Ray / HD Cable Box / PC
(*Not Provided)

A-19
MAKING CONNECTION
Português
Transmite o sinal digital de vídeo de um dispositivo
externo para a TV. Ligue o dispositivo externo à
TV com o cabo DVI-HDMI, conforme demonstrado
na seguinte ilustração. Para transmitir um sinal de
áudio, ligue um cabo de áudio.
Escolha qualquer porta de entrada HDMI para
ligar. Pode utilizar qualquer porta.
NOTA
yDependendo da placa gráfica, o modo DOS
poderá não funcionar se utilizar um cabo
HDMI para DVI.
yAo utilizar o cabo HDMI/DVI, apenas a Ligação
única é suportada.
Nederlands
U kunt het digitale videosignaal vanaf een extern
apparaat naar de TV zenden. Sluit het externe
apparaat en de TV op elkaar aan met behulp
van de DVI-HDMI-kabel, zoals aangegeven in de
volgende afbeelding. Om het audiosignaal van het
externe apparaat naar de TV te zenden, moet u
een audiokabel aansluiten.
Kies op welke HDMI-ingangspoort u wilt
aansluiten. Het maakt niet uit welke poort u
gebruikt.
OPMERKING
yAfhankelijk van de grafische kaart werkt de
DOS-modus mogelijk niet bij het gebruik van
een HDMI/DVI-kabel.
yBij gebruik van de HDMI/DVI-kabel wordt
alleen single link ondersteund.
Italiano
Il segnale digitale video viene trasmesso da
un dispositivo esterno al televisore. Collegare
il dispositivo esterno e il televisore mediante il
cavo DVI-HDMI come mostrato nell’illustrazione
di seguito. Per trasmettere un segnale audio,
collegare un cavo audio.
Scegliere una porta di ingresso HDMI per il
collegamento. La scelta della porta è libera.
NOTA
yA seconda della scheda grafica in uso, la
modalità DOS potrebbe non funzionare se si
utilizza un cavo da HDMI a DVI.
yQuando si utilizza il cavo HDMI/DVI, è
supportata solo l’interfaccia Single link.
Español
Transmite la señal de vídeo digital de un
dispositivo externo a la TV. Use el cable DVI-
HDMI para conectar el dispositivo externo a la TV,
tal y como se muestra en la siguiente ilustración.
Para transmitir una señal de audio, conecte un
cable de audio.
Seleccione un puerto de entrada HDMI. El puerto
utilizado es irrelevante.
NOTA
yEn función de la tarjeta gráfica, puede
que no funcione el modo DOS si se está
utilizando un cable de HDMI a DVI.
ySi se utiliza un cable HDMI/DVI, solo se
admite un enlace.

A-20 MAKING CONNECTION
ǼȜȜȘȞȚțȐ
ȂİIJĮįȓįİȚIJȠȥȘijȚĮțȩıȒȝĮİȚțȩȞĮȢĮʌȩȝȚĮ
İȟȦIJİȡȚțȒıȣıțİȣȒıIJȘȞIJȘȜİȩȡĮıȘȈȣȞįȑıIJİ
IJȘȞİȟȦIJİȡȚțȒıȣıțİȣȒțĮȚIJȘȞIJȘȜİȩȡĮıȘȝİ
IJȠțĮȜȫįȚȠ'9,+'0,ȩʌȦȢijĮȓȞİIJĮȚıIJȘȞ
ʌĮȡĮțȐIJȦİȚțȩȞĮīȚĮIJȘȝİIJȐįȠıȘıȒȝĮIJȠȢȒȤȠȣ
ıȣȞįȑıIJİȑȞĮțĮȜȫįȚȠȒȤȠȣ
ǼʌȚȜȑȟIJİȠʌȠȚĮįȒʌȠIJİșȪȡĮİȚıȩįȠȣ+'0,ȖȚĮ
IJȘıȪȞįİıȘǻİȞȑȤİȚıȘȝĮıȓĮʌȠȚĮșȪȡĮșĮ
ȤȡȘıȚȝȠʌȠȚȒıİIJİ
ȈǾȂǼǿȍȈǾ
yǹȞȐȜȠȖĮȝİIJȘȞțȐȡIJĮȖȡĮijȚțȫȞȘ
ȜİȚIJȠȣȡȖȓĮ'26İȞįȑȤİIJĮȚȞĮȝȘȞȜİȚIJȠȣȡȖİȓ
İȐȞȤȡȘıȚȝȠʌȠȚİȓIJĮȚțĮȜȫįȚȠ+'0,ıİ'9,
yǵIJĮȞȤȡȘıȚȝȠʌȠȚİȓIJİIJȠțĮȜȫįȚȠ+'0,'9,
ȣʌȠıIJȘȡȓȗİIJĮȚĮʌȠțȜİȚıIJȚțȐȘȂȠȞȒıȪȞįİıȘ
6ORYHQãþLQD
Prenaša digitalni video signal iz zunanje naprave
QDWHOHYL]RU3RYHåLWH]XQDQMRQDSUDYRLQWHOHYL]RU
s kablom DVI-HDMI, kot je prikazano na naslednji
VOLNL=DSUHQRVDYGLRVLJQDODSULNOMXþLWHDYGLR
kabel.
Izberite vhodna vrata HDMI za povezavo. Ni
pomembno, katera vrata uporabite.
OPOMBA
y2GYLVQRRGJUDILþQHNDUWLFHQDþLQ'26
PRUGDQHERGHORYDOþHXSRUDEOMDWHNDEHO
HDMI-DVI.
yKo uporabljate kabel HDMI/DVI, je podprta le
ena povezava.
VIDEO
AUDIO
LR
IN
COMPONENT
YP B AUDIO
AV2
P R VIDEO
AV2
GREEN BLUE
RED RED
WHITE
DVD / Blu-Ray /
HD Cable Box
GREEN GREEN BLUE BLUE
RED RED
RED RED
WHITE WHITE
YELLOW
(Use the composite
video cable provided.)
(*Not Provided)
GREENYELLOW (Use the component
video cable provided.)
Component connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component gender cable
as shown.
NOTE
yIf cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
