LG LV30 Series User manual

LED TV
LV30**
www.lg.com

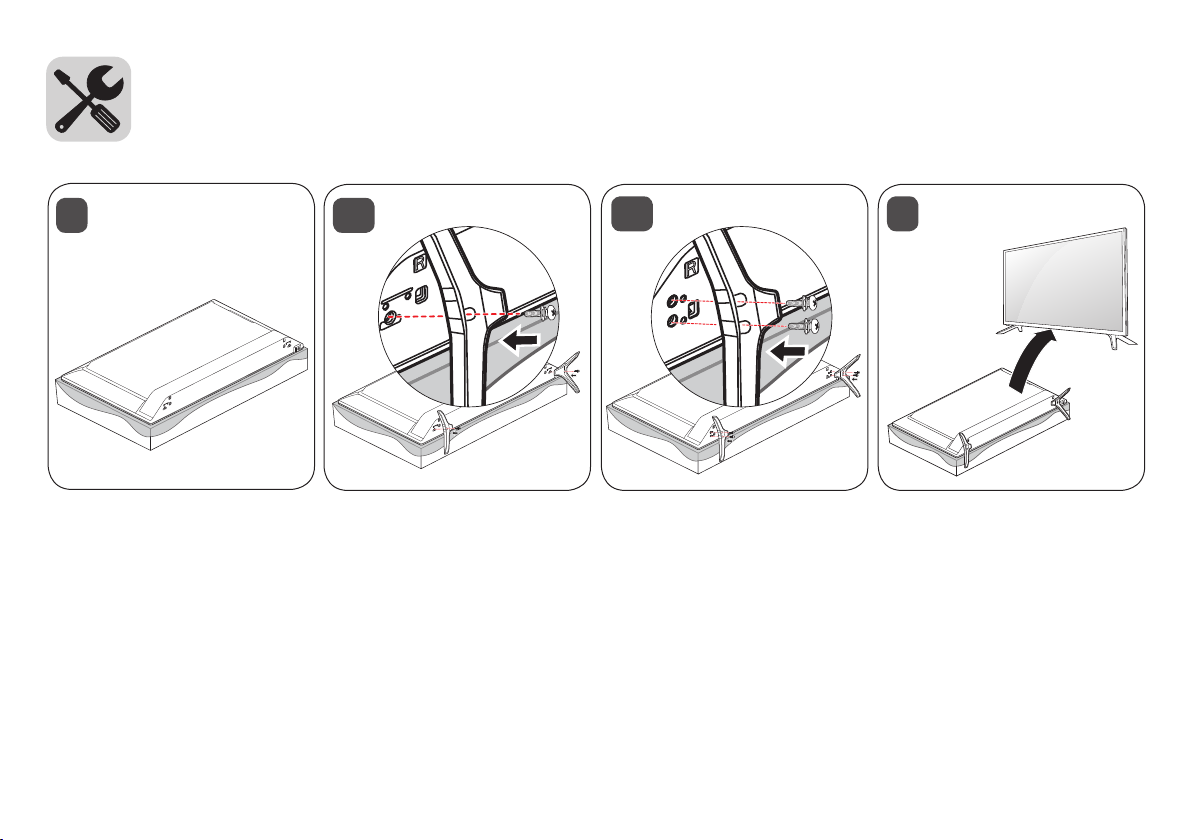

AAA
X 2
(M4 x L16)
32LV30**
X 4
(M4 x L16)
43LV30**

13
2-A 32LV30** 2-B 43LV30**
RR
LL

HDMI IN
USB IN
H/P OUT
ANTENNA/
CABLE IN
Satellite IN
PCMCIA CARD SLOT
VIDEO/Y PBPRL/MONO AUDIO R
COMPONENT IN AV IN
VIDEO L/MONO AUDIO R
VIDEO AUDIO
VIDEO/Y PBPRL/MONO AUDIO R
AUDIO OUT DVI OUT
HDMI IN
VIDEO/Y PBPR
L/MONO AUDIO R
HDMI-DVI IN
AUDIO OUT RGB OUT
RGB IN
VIDEO/Y PBPR
L/MONO AUDIO R
RGB IN
HDMI IN
USB IN
H/P OUT
ANTENNA/
CABLE IN
Satellite IN
PCMCIA CARD SLOT
VIDEO/Y PBPRL/MONO AUDIO R
COMPONENT IN AV IN
VIDEO L/MONO AUDIO R
VIDEO AUDIO
VIDEO/Y PBPRL/MONO AUDIO R
AUDIO OUT DVI OUT
HDMI IN
VIDEO/Y PBPR
L/MONO AUDIO R
HDMI-DVI IN
AUDIO OUT RGB OUT
RGB IN
VIDEO/Y PBPR
L/MONO AUDIO R
RGB IN

HDMI IN
USB IN
H/P OUT
ANTENNA/
CABLE IN
Satellite IN
PCMCIA CARD SLOT
VIDEO/Y P B P R L/MONO AUDIO R
COMPONENT IN AV IN
VIDEO L/MONO AUDIO R
VIDEO AUDIO
VIDEO/Y P
B P R L/MONO AUDIO R
AUDIO OUT DVI OUT
HDMI IN
VIDEO/Y P B P R
L/MONO AUDIO R
HDMI-DVI IN
AUDIO OUT RGB OUT
RGB IN
VIDEO/Y P B P R
L/MONO AUDIO R
RGB IN

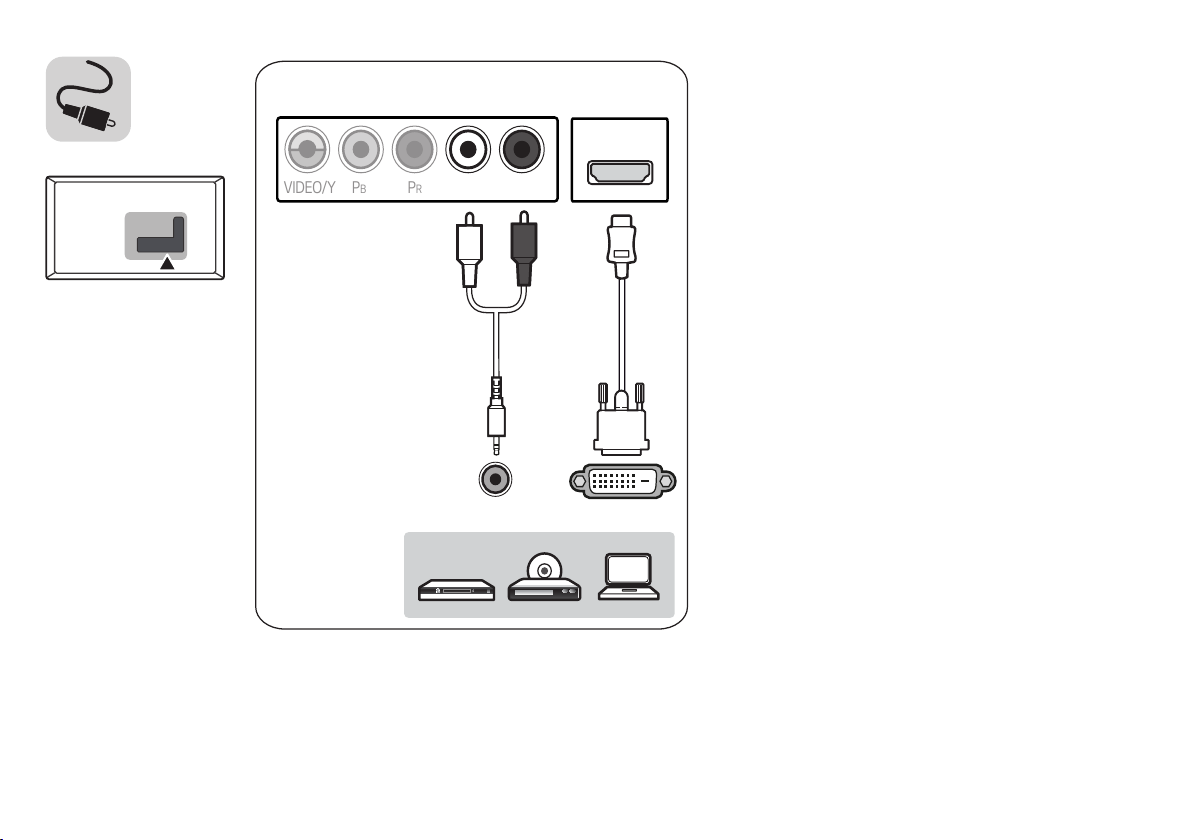

HDMI IN
USB IN
H/P OUT
ANTENNA/
CABLE IN
Satellite IN
OPTICAL DIGITAL
AUDIO OUT
PCMCIA CARD SLOT
CLOCK
MHL IN
VIDEO/Y P B P R L/MONO AUDIO R
COMPONENT IN AV IN
VIDEO L/MONO AUDIO R
VIDEO AUDIO
VIDEO/Y P
B P R L/MONO AUDIO R
AUDIO OUT DVI OUT
HDMI IN
VIDEO/Y P B P R
L/MONO AUDIO R
HDMI-DVI IN
AUDIO OUT RGB OUT
RGB IN
VIDEO/Y P B P R
L/MONO AUDIO R
RGB IN

12
4
3

ABCDEFFG
32LV300C-TA 728 475 181.1 436 77.8 5.0 4.9
32LV300C-TB 732 478 181.1 438 77.8 5.1 5.0
43LV300C-TA 970 624 220.4 569 77.8 8.4 8.3
12
0
D
A
F
G
E
C
B

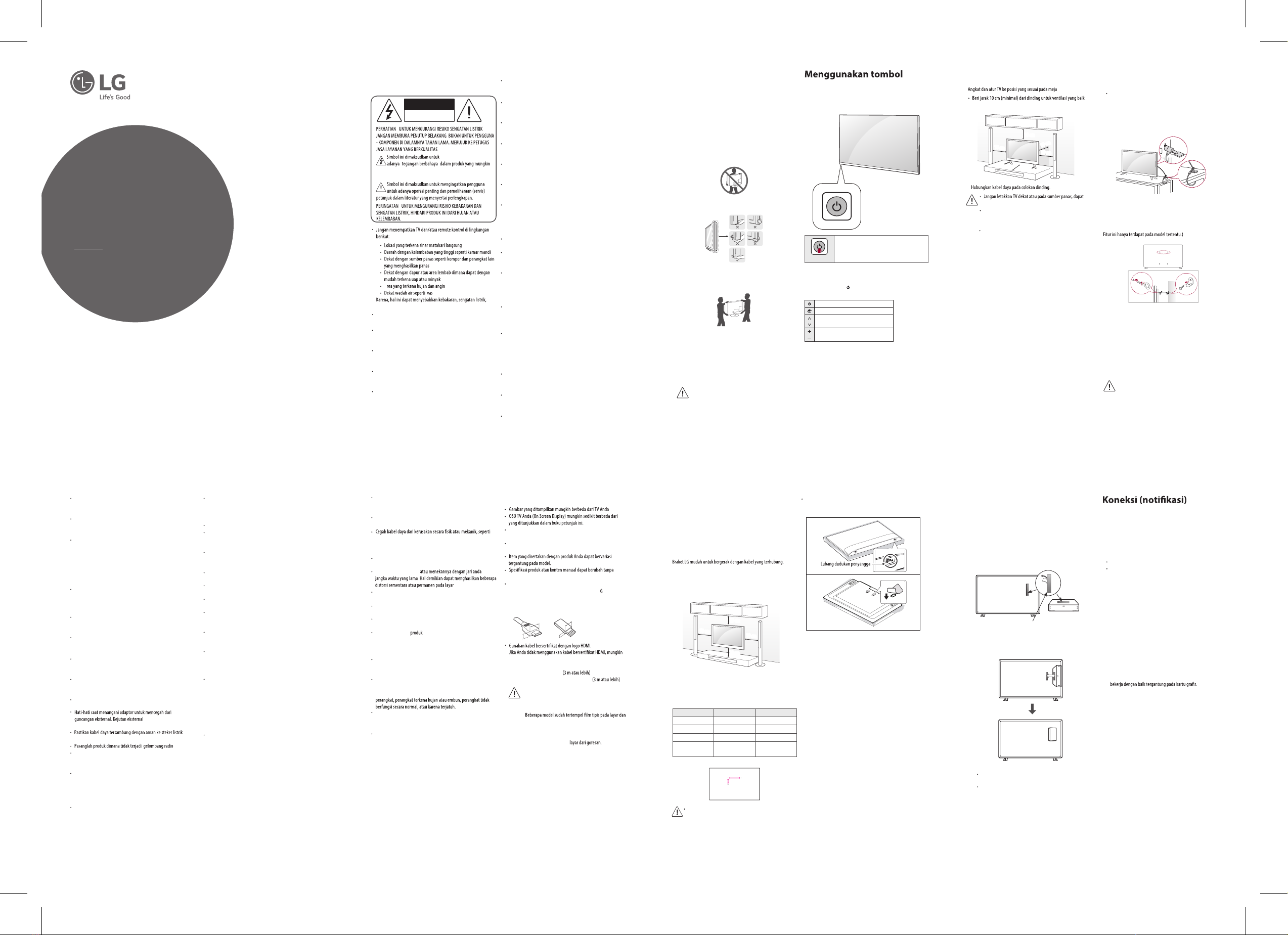

Keamanan dan Referensi
BUKU PANDUAN
www.lg.com
TV LED*
* Pernyataan
2
Televisi LED LG menggunakan layar LCD dengan lampu
latar LED.
Baca panduan ini dengan baik sebelum mengoperasikan TV.
Simpanlah sebagai pegangan selanjutnya.
32LV300C
43LV300C
Nomor Pendaftaran :
P.32.LEI2.07047.0717 Dicetak di Indonesia
*MFL67264513*
56
78
4
3
Peringatan! Petunjuk
Kemanan
PERHATIAN
RESIKOSENGATAN LISTRIK
JANGAN DIBUKA
: ,
.
.
mengingatkan pengguna
“ ”
cukup besar untuk menimbulkan risiko sengatan listrik bagi
manusia.
: ,
A
kerusakan atau cacat produk.
Jangan menempatkan produk ditempat yang mungkin terkena debu.
Hal ini dapat menyebabkan bahaya kebakaran.
Steker listrik berguna saat menghubungkan TV/melepaskan
perangkat listrik utama AC. Steker ini harus tetap siap terpasang dan
beroperasi ketikaTV sedang digunakan.
Jangan menyentuh kabel daya saat tangan basah. Jika ujung steker
basah atau penuh debu, keringkan dengan sempurna dan bersihkan
debu dari steker. Anda bisa tersengat listrik akibat kondisi basah
Pastikan kabel daya sudah terhubung pada soket yang sudah
dihubungkan pada ground.(Kecuali untuk perangkat yang tidak
ada groundnya.) Anda dapat tersengat listrik atau cedera.
Tancapkan kabel daya dengan benar. Jika kabel daya tidak benar, api
dapat keluar.
Jangan pernah menyentuh produk atau antena selama ada sambaran
petir atau badai Anda mungkin akan tersengat listrik.
Pastikan kabel daya tidak kontak langsung dengan benda panas
seperti pemanas. Hal ini dapat menyebabkan kebakaran atau bahaya
sengatan listrik
Jangan menempatkan objek yang berat, atau atau produk itu sendiri,
diatas kabel daya. Hal ini dapat menyebabkan kebakaran atau
sengatan listrik.
Tekuk kabel antena antara di dalam dan di luar gedung untuk
mencegah air hujan masuk kedalam. Hal ini dapat menyebabkan
kerusakan pada produk dan bisa memberikan sengatan listrik.
Saat memasang produk di dinding pastikan kabel dan kabel sinyal
tidak tergantung di belakang dan kabel sinyal tidak tergantung di
belakang produk. Ini dapat menyebabkan kebakaran dan sengatan listrik.
Jangan mencolokkan beberapa perangkat listrik terlalu banyak ke
dalam satu stop kontak listrik. Hal ini dapat menimbulkan api akibat
kelebihan panas (over-heating).
Jangan membenturkan atau menjatuhkan produk saat
menghubungkan perangkat eksternal. Hal ini dapat mengakibatkan
cedera atau kerusakan pada produk.
Jauhkan kemasan sterofoam atau plastik kemasan bagian luar
dari jangkauan anak-anak. Bahan sterofoam merupakan material
berbahaya jika tertelan. Jika tertelan karena kesalahan, paksakan
pasien untuk memuntahkannya dan kunjungi rumah sakit terdekat.
Selain itu, kemasan plastik dapat menyebabkan sesak napas.
Jangan biarkan anak-anak Anda menaiki atau bergelan
tungan pada
TV. TV mungkin akan jatuh, yang dapat menyebabkan cedera.
Buanglah baterai yang sudah tidak digunakan dengan hati-hati untuk
melindungi anak menelannya. Jika mereka memakannya, bawalah ke
dokter segera.
Jangan memasukkan benda logam/konduktor (seperti sumpit logam,
alat potong, obeng) ke salah satu ujung kabel daya dan meng-
hubungkan soket dinding ke input terminal di dinding. Selain itu,
jangan sentuh kabel daya setelah masuk ke terminal dinding. Anda
mungkin akan tersengat listrik. (Tergantung model).
Jangan meletakkan atau menyimpan zat-zat yang mudah terbakar
dekat produk. Hal ini dapat menimbulkan bahaya ledakan atau
kebakaran karena kecerobohan penanganan dari bahan yang mudah
terbakar.
Jangan menjatuhkan benda logam seperti koin, pin rambut, sumpit
atau kawat ke dalam produk, atau benda-benda yang mudah terbakar
seperti kertas dan sejenisnya. Anak-anak harus mendapat perhatian
khusus. Sengatan listrik, kebakaran atau cedera dapat terjadi.
Jika objek yang asing jatuh ke dalam produk cabut kabel listrik dan
hubungi pusat layanan.
Jangan semprotkan air diatas produk atau mengosoknya dengan
bahan yang mudah terbakar (tiner atau bensin). Kebakaran atau
kecelakaan bisa terjadi.
Jangan biarkan produk terguncang atau benda jatuh mengenai
produk, dan jangan membenturkan sesuatu ke layar. Anda mungkin
bisa terluka atau dapat merusak produk.
pada TV.
Jangan pernah menyentuh stopkontak di dinding ketika ada kebocoran
gas, bukalah ventilasi. Hal ini dapat menyebabkan kebakaran akibat
percikan api.
Jangan membongkar pasang atau mereparasi produk sendiri. Dapat
menyebabkan korsleting atau kebakaran. Hubungi pusat layanan
untuk pengecekan, kalibrasi atau reparasi.
Jika salah satu dari yang berikut ini terjadi, segera cabut produk dan
hubungi pusat layanan di daerah Anda.
• Produk terjatuh, terguncang atau atau tertimpa benda lain
• Produk rusak
• Benda asing masuk ke dalam produk
• Ada asap yang keluar dari produk atau tercium bau aneh
Hal ini dapat mengakibatkan kebakaran atau sengatan listrik .
Jika Anda berniat untuk tidak menggunakan produk dalam waktu
yang lama, cabutlah kabel daya dari produk. Debu yang menutupi
produk dapat menyebabkan kebakaran, dan kerusakan isolasi dapat
menyebabkan kebocoran listrik / sengatan listrik / kebakaran
Pastikan perlengkapan Anda tidak akan terkena tetesan dan percika
dan tidak ada benda yang berisi cairan, seperti vas, yang ditempatkan
dekat peralatan Anda.
Jangan pasang produk pada tembok jika ada kemungkinan terkena
embun atau minyak. Hal tersebut dapat merusak produk atau me-
nyebabkan terjatuh.
Jika air atau zat lain memasuki produk (seperti adaptor AC, kabel listrik,
TV), lepaskan kabel listrik dan segera hubungi pusat layanan segera.
Jika tidak, hal ini dapat menyebabkan kebakaran atau sengatan listrik.
Gunakan adapter AC dan kabel listrik resmi disetujui oleh LG Electronics.
Jika tidak, hal ini dapat mengakibatkan kebakaran, sengatan listrik,
kerusakan atau deformasi produk .
Jangan membongkar adapter AC atau kabel daya.
Hal ini dapat menyebabkan kebakaran atau sengatan listrik.
dapat menyebabkan
kerusakan adaptor.
Harus ada jarak yang cukup antara antena luar dan kabel listrik
agar tidak bersentuhan bahkan ketika antena jatuh. Hal ini dapat
menyebabkan sengatan listrik.
Jangan pasang produk di tempat seperti rak-rak yang tidak stabil
atau permukaan miring. Hindari juga tempat-tempat di mana ada
getaran atau tempat yang tidak dapat menahan berat produk. Hal ini
dapat menyebabkan produk terjatuh atau terbalik, yang mungkin
menyebabkan cedera atau kerusakan pada produk.
Jika Anda memasang produk pada dudukan, Anda perlu mengambil
tindakan untuk mencegah produk terbalik. Karena produk mungkin
bisa terjatuh, yang dapat menyebabkan cedera
Jika Anda berniat memasang produk didinding, gunakan braket dengan
standarisasi VESA(opsional) di bagian belakang produk. Saat Anda
memasang TV menggunakan braket penyangga dinding(opsional),
pastikan memasangnya dengan hati-hati agar tidak terjatuh
Gunakan aksesoris yang direkomendasikan /ditentukan oleh pabrik.
Saat memasang antena, konsultasikan dengan petugas servis. Jika
tidak, mungkin dapat menyebabkan bahaya kebakaran dan sengata
listrik
Kami merekomendasikan jarak menontonTV setidaknya 2 sampai 7
kali ukuran diagonal layar. Jika Anda menonton TV dalam jangka waktu
lama, dapat menyebabkan penglihatan kabur.
Gunakan baterai tipe tertentu yang sesuai. Jika tidak, dapat
menyebabkan kerusakan pada remote kontrol.
Jangan campur baterai lama dengan baterai baru. Hal ini bi
menyebabkan baterai menjadi terlalu panas dan bocor.
Baterai tidak boleh terkena panas berlebihan, jauhkan dari sinar
matahari langsung, perapian terbuka dan pemanas listrik
Sinyal dari remote kontrol mungkin akan terganggu oleh cahaya
matahari atau cahaya kuat lainnya. Dalam kasus ini, gelapkan ruang
Anda.
Saat menghubungkan perangkat eksternal seperti video game,pastikan
kabel yang terhubung cukup panjang. Jika tidak, produk mungkin bisa
terjatuh, yang mungkin menyebabkan cedera atau kerusakan produk.
Jangan mematikan/menyalakan TV dengan langsung mencabut
atau mencolokkan kabel daya ke terminal dinding. (Jangan gunakan kabel
daya untuk mematikan/ menyalakan TV). Hal ini dapat
menyebabkan kerusakan produk atau menimbulkan sengatan listrik.
Ikuti petunjuk pemasangan dibawah ini untuk mencegah produk dari
kelebihan panas (overheating).
• Jarak antara produk dan dinding harus lebih dari 10 cm.
• Jangan memasang produk ditempat yang tidak ada ventilasinya
(misal, pada rak buku atau di dalam lemari).
• Jangan memasang produk diatas karpet atau busa. Pastikan
ventilasi udara tidak tertutup taplak meja atau tirai.
Karena, dapat menyebabkan kebakaran.
Jangan menyentuh lubang ventilasi saat TV dihidupkan. Lubang
ventilasi mungkin sangat panas. Hal ini tidak berpengaruh pada
pengoperasian atau tampilanTV.
Jangan menyentuh layar untuk
.
.
Persiapan
A
B
A
B
*A
<
=
10 mm
*B
<
=
18 mm
Periksa kabel secara berkala, jika kelihatan rusak atau kurang bagus,
cabutlah, hentikan penggunaan, dan ganti dengan yang baru, yang
asli, tersedia di tempat layanan resmi.
Cegahlah penumpukan debu pada area terminal daya. Hal ini dapat
menyebabkan kebakaran.
terpuntir,tertekuk, tergencet, terjepit pintu, atau terinjak. Perhatikan
pada bagian colokan terminal dinding, dan bagian dimana kabel
terhubung pada produk.
Jangan menekan panel layar dengan tangan atau benda tajam lain,
seperti kuku,pensil atau pena, dapat menyebabkan goresan pada layar
Selama TV terhubung dengan terminal daya AC, daya tidak
akan terputus meski Anda telah mematikanTV pada tombol dayanya.
Saat mencabut kabel, genggam kepala kabel dan cabut kabel dengan
memegang kepala kabel.
Jangan mencabut dengan memegang kabel daya, kabel daya yang
terputus, dapat menyebabkan kebakaran.
Saat memindahkan , pastikan Anda mematikan daya terlebih
dahulu. Kemudian, cabut kabel daya, kabel antena, dan semua kabel
yang terhubung. Jika tidak, dapat merusak TV atau kabel daya,
yang menyebabkan kebakaran atau kejutan listrik.
Saat memindahkan atau mengeluarkan TV dari kotak, mintalah
bantuan, karena TV sangat berat. Jika tidak, dapat terjatuh
menyebabkan luka atau kecelakaan.
Percayakan segala bentuk perbaikan, kepada petugas layanan resmi.
Perbaikan diperlukan saat perangkat mengalami kerusakan, seperti
kabel daya atau terminal daya rusak,cairan atau benda masuk ke dalam
Jangan menggunakan barang-barang elektronik bertegangan tinggi
dekat dengan TV. (Mis. raket nyamuk). Hal ini dapat menyebabkan
kegagalan fungsi produk.
Saat membersihkan produk dan komponennya, cabut kabel daya,
dan gunakan kain lembut untuk membersihkan. Jangan terlalu keras,
dapat menyebabkan goresan, atau luntur. Jangan menyemprotkan
air, atau menggunakan lap basah. Jangan pernah menggunakan
pembersih kaca, mobil, pengkilap, abrasif atau wax, bensin, alkohol
dsb., dapat menyebabkan kerusakan produk atau panel layar. Juga
dapat menyebabkan kebakaran, kejutan listrik atau kerusakan produk
(perubahan, bentuk, korosi, atau pecah).
.
Menu dan pilihan yang tersedia mungkin berbeda dari sumber
masukkan atau dari model produk yang digunakan.
Fitur baru mungkin dapat bertambah untuk TV ini di
masa yang akan datang.
pemberitahuan sebelumnya untuk meningkatkan fungsi produk.
Untuk koneksi optimal, kabel HDMI dan perangkat USB harus
memiliki bezel kurang dari 10 mm dan lebar 18 mm. unakan
kabel tambahan untuk mendukung USB 2.0 jika kabel atau
memory stik USB tidak dapat bekerja dengan baik pada terminal
USB TV Anda.
•
tidak tampil pada layar atau kegagalan koneksi dapat terjadi. (Tipe
kabel HDMI yang disarankan)
-Kabel High-Speed HDMI®/TM
-Kabel High-Speed HDMI®/TM dengan Ethernet
• Jangan menggunakan item bajakan untuk memastikan
keselamatan dan masa guna produk.
• Segala kerusakan dan kecelakaan yang diakibatkan dari item
bajakan tidak digaransi oleh pabrik.
•
ini tidak perlu dilepaskan.
• Saat memasang penyangga ke TV, letakkan layar
menghadap bawahdengan alas yang empuk atau permukaan
datar untuk melindungi
• Pastikan bahwa sekrup terkunci dengan benar. (Jika mereka
tidak terkunci dengan aman, TV dapat miring ke depan
setelah diinstal.) Jangan terlalu kuat dan mengencangkan sekrup
berlebihan; sebaliknya ; sekrup mungkin rusak dan tidak
terpasang dengan benar.
(Tergantung model)

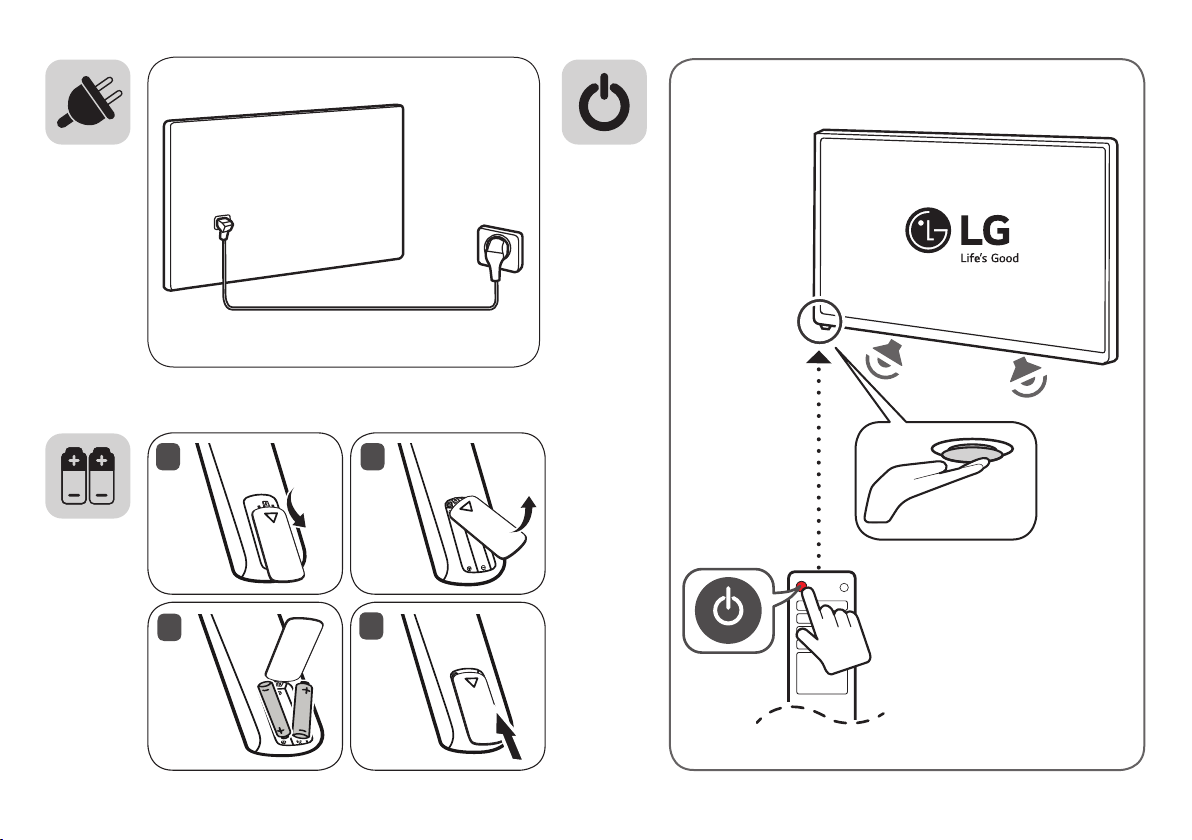

Anda dapat mengoperasikan TV dengan menekan tombol.
Daya Aktif (Tekan)
Daya Nonaktif (Tekan dan tahan)
Menu Kontrol (Tekan1)
Memilih Menu (Tekan dan Tahan1)
Mengangkat dan
Memindahkan TV
Baca hal berikut untuk mencegah TV tergores atau rusak, dan
untuk keamanan yang sesuai dengan jenis dan ukurannya.
• Disarankan untuk memindahkan TV dengan menggunakan
kotak atau packing pembungkus seperti kondisi awal saat membeli
TV ini.
• Sebelum memindahkan atau mengangkat TV, cabut kabel
daya dan semua kabel.
• Saat memegang TV, posisikan layar membelakangi Anda,
untuk mencegah kerusakan.
• Pegang bingkai atas dan bawah TV dengan erat. Pastikan
tidak menyentuh bagian transparan,atau area speaker.
• Saat memindahkan TV ukuran besar, harus dilakukan
setidaknya oleh 2 orang.
• Saat memindahkan TV dengan tangan, pegang TV
seperti ilustrasi berikut.
• Saat memindahkan TV, jangan diguncang atau digetarkan
secara berlebihan.
• Saat memindahkan TV, jagaTV tetap tegak keatas, jangan
dibalik atau dimiringkan ke kiri atau ke kanan.
• Jangan menekan terlalu berlebihan dapat menyebabkan bingkai
renggang/bengkok yang dapat merusak layar.
• Saat mengangkatTV, hati-hati agar tidak merusak tombol
joystick yang menonjol.
• Jangan menekan layar terlalu lama, dapat menyebabkan
kerusakan layar.
• Jangan memindahkan TV dengan memegang
pengikat kabel, pengikat kabel bisa pecah, dan rusak dan
kerusakanTV dapat terjadi.
Jika Televisi tidak diletakkan pada tempat yang
cukup stabil, maka dapat menimbulkan potensi bahaya
akibat TV terjatuh. Cedera yang terjadi, khususnya
pada anak-anak dapat dihindari dengan langkahpencegahan
sebagai berikut:
• Menggunakan kabinet atau dudukan yang sesuai dengan
rekomendasi produsen TV.
• Gunakan furnitur yang dapat dengan aman menahan
TV.
• Pastikan TV tidak berada pada posisi menggantung
di tepi furnitur penyangga/dudukan.
• Tidak meletakkan televisi pada furnitur yang tinggi,
(misalnya, lemari atau rak buku) tanpa mengamankan
furnitur dan televisi pada sesuatu yang kuat untuk
menahan TV terjatuh.
• Tidak meletakkan TV diatas kain atau material lain,
yang diletakkan diantara televisi dengan furnitur penyangga.
• Mengajarkan anak-anak akan bahaya memanjat furnitur
untuk memainkan TV dan pengontrolnya.
Memasang TV pada Meja
1 .
10 cm
10 cm
10 cm
10 cm
10 cm
2
menyebabkan kebakaran atau kerusakan yang lain.
Jangan menggunakan zat asing (minyak, pelumas, dll.)
ke bagian baut ketika merakit produk.
(Hal tersebut dapat merusak produk.) Pengaman TV di dinding
(
1 Masukkan dan kencangkan baut-mata, atau braket TV
dan bautnya pada bagian belakang TV.
• Jika terdapat baut pada posisi untuk baut-mata,lepaskan terlebih
dahulu.
2 Pasang braket dinding dan bautnya pada dinding.
Sesuaikan posisi dari braket dinding dan baut-mata pada belakang
TV.
3 Hubungkan baut-mata dan braket dinding menggunakan tali yang
kokoh. Pastikan tali pada posisi tegak lurus dengan permukaan
dinding.
• Pastikan anak-anak tidak memanjat atau bergantungan
pada TV.
• Gunakan dinding yang cukup besar dan kuat untuk memasang
TV dengan aman.
• Braket, baut dan tali tidak disediakan. Anda dapat memperoleh
aksesoris tambahan dari dealer terdekat.
Dijual terpisah (Braket penyangga dinding)
32LV30** 43LV30**
100 x 100 200 x 200
M4 M6
4 4
LSW140B LSW240B
A
B
Memasang TV pada
Dinding
Pasangkan braket penyangga dinding pada belakangTV
dengan hati-hati, kemudian pasangkan ke dinding yang kuat, tegak
lurus lantai. Jika anda memasangkan TV pada material dinding
yang lain, silahkan hubungi orang yang berpengalaman. LG menyarankan
pemasangan TV di dinding dilakukan oleh orang yang profesional.
Kami menyarankan menggunakan braket penyangga dinding LG.
Jika Anda tidak menggunakan Braket LG, mohon gunakan braket
penyangga dinding dimana perangkat tersebut cukup aman untuk
dipasang kedinding dengan ruangan yang cukup untuk memberikan
koneksi ke perangkat eksternal. Hal ini sarankan untuk menghubungkan
semua kabel sebelum memasang tetap braket dinding
10 cm
10 cm
10 cm
10 cm
Pastikan untuk menggunakan sekrup dan braket penyangga dinding
yang memenuhi standar VESA.Ukuran standar perlengkapan braket
terlihat seperti tabel berikut.
Model
VESA (A x B) (mm)
Sekrup standar
Jumlah sekrup
Braket penyangga
dinding
Menghubungkan berbagai perangkat keTV dan mengganti mode
masukan untuk memilih perangkat.Untuk informasi rinci koneksi
perangkat eksternallihat panduan yang disertakan pada perangkat
tersebut.
Perangkat eksternal seperti penerima HD, pemutar DVD,VCRs, Sistem
Audio, USB,PC,Perangkat Permainan, dan perangkat yang lainnya.
Koneksi perangkat eksternal mungkin berbeda dari setiap model.
Saat menghubungkan perangkat eksternal,tidak harus sesuai
urutan terminal pada TV.
• Jika Anda merekam programTV pada perekam DVD atauVCR,
pastikan untuk menghubung- kan kabel sinyal input keTV melalui
perekam DVD atau VCR. Untuk informasi lebih lanjut tentang
rekaman, lihat panduan yang disediakan oleh perangkat yang
terhubung.
• Ikuti petunjuk operasi yang disediakan pada perangkat eksternal
tersebut.
• Jika menghubungkan perangkat permainan keTV gunakan kabel
yang disediakan oleh perangkat permainan.
• Pada mode PC, mungkin ada derau yang terkait dengan resolusi,
pola vertikal,kontras atau kecerahan Jika derau terjadi, ubah
output PC ke resolusi lainnya, atur ulang tingkatan ketingkat lain
atau atur kecerahan dan kontras pada menu GAMBAR sampai
gambar bersih.
• Pada mode PC, pengaturan beberapa resolusi mungkin tidak
Koneksi Antena
Hubungkan TV ke soket antena dinding dengan menggunakan kabel
RF (75 Ω).
• Gunakan pemisah sinyal jika menggunakan 2 TV atau lebih.
• Jika kualitas gambar tidak bagus pasang penguat sinyal dengan
benar untuk memperbaiki kualitas gambar.
• Jika kualitas gambar tidak bagus, dengan antena sudah
terhubung, aturlah arah antena ke arah lain.
• Kabel antena dan konverter tidak disediakan bersama produk.
• Audio DTV yang didukung: MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Menyesuaikan menu
Saat TV dihidupkan, tekan tombol satu kali. Anda dapat
menyesuaikan item Menu.
Mengganti sumber masukkan
Mematikan daya
Bergulir ke program yang tersimpan.
Menyesuaikan tingkat volume.
Lepaskan dudukannya sebelum memasang TV di penyangga
dinding dengan melakukan sebaliknya saat memasang
penyangga
Saat memasang braket penyangga dinding, direkomendasikan un-
tuk menutup lubang dudukan penyangga denganplesteruntuk
mencegah akumulasi debu atau serangga. (Tergantung model)
Menggunakan Dual Lock™
(Hanya ketika item berikut disediakan)
(Fitur ini hanya tersedia untuk model tertentu.)
Ferbaiki kotak set-top ke TV dan gunakan bila Anda mau.
1 Setelah melepas kertas pelindung dari Dual LockTM, tempelkan
ke TV dan set-top box seperti yang ditampilkan dibawah.
Dual LockTM
2 Lekatkan set-top box keTV dengan menekan potongan Velcro
bersamaan.
Pastikan tidak ada zat asing yang ada di permukaan produk,
product, lalu pasang dengan benar Dual LockTM.
BSebelum menempelkan set-top box keTV set, biarkan
Dual LockTM terpasang kering setidaknya selama tiga hari.
Menggunkan sistem keamanan
kensington
(Fitur ini hanya tersedia untuk model tertenti.)
Gambar yang ditampilkan mungkin berbeda dari TV Anda
Konektor sistem keamanan Kensington terletak di bagian belakang
TV. Untuk informasi lebih lanjut tentang pemasangan dan
penggunaan, lihat panduan yang diberikan bersama sistem keamanan
Kensington atau kunjungi http://www.kensington.com.
Hubungkan kabel Kensington diantara TV dan meja.
P/NO : MFL67264513 (1709-REV02)

109
11
13 14
12 15 16
PT. LG ELECTRONICS INDONESIA
Kawasan Industri MM2100 Blok G
Cikarang Barat, Bekasi, Jawa Barat 17520
INDONESIA
MODEL
SERIAL
Tidak ada gambar dan tidak ada suara
• Periksa apakah TV telah dihidupkan.
• Periksa apakah kabel daya telah dihubungkan ke terminal daya.
• Periksa apakah ada masalah pada terminal daya, dengan
mencoba produk lain.
TV tiba-tiba mati.
•
•
•
Periksa pengaturan kontrol daya. Sumber daya mungkin
terganggu.
Jika tidak ada sinyal pada saat TV dihidupkan, TV akan mati
secara otomatis setelah 15 menit tidak aktif.
Periksa Auto Power O (Tergantung model) / Sleep Timer /
Timer Power o apakah aktif pada pengaturan Timers.
Saat menghubungkan ke PC (HDMI)/’Tidak ada sinyal’atau muncul
‘Invalid Format’.
• Matikan dan hidupkankan TV dengan menggunakan remote
kontrol.
• Ulangi menghubungkan kabel HDMI.
• Nyalakan ulang ( Restart) PC dengan keadaan TV hidup (on).
Penyelesaian Masalah
TV tidak dapat dikontrol dengan remote kontrol.
• Periksa sensor remote kontrol pada TV, ulangi sekali lagi.
• Periksa apakah ada benda yang menghalangi sensor dan Remote
Kontrol.
• Periksa apakah baterai masih berfungsi dan benar posisinya
( ke , ke ).
Spesikasi
Tampilan abnormal
Jika TV terasa dingin saat disentuh, akan terdapat sedikit“icker"
saat TV dihidupkan. Hal ini normal, tidak ada kerusakan pada TV.
Panel layar adalah produk teknologi tinggi yang mengandung
jutaan piksel. Anda mungkin melihat titik hitam kecil dan/atau titik
Cerah berwarna (merah, biru atau hijaun) dengan ukuran 1 ppm
pada panel. Hal ini tidak menunjukkan kerusakan fungsi dan tidak
mempengaruhi tampilan dan kemampuan produk. Fenomena ini
juga terjadi pada produk pihak ketiga lainnya dan tidak dapat
ditukar atau pengembalian biaya.
Anda mungkin menemukan perbedaan kecerahan dan warna
padapanel, tergantung posisi layar pandang
(kiri/kanan/atas/bawah). Fenomena ini terjadi karena karakteristik
panel.Tidak berhubungan dengan kemampuan produk, dan bukan
merupakan kerusakan.
Menampilkan gambar diam (still image) dalam jangka waktu yang
lama dapat menyebabkan terjadi nya gambar sisa (image sticking).
Cegah tampilan gambar diam padaTV Anda dalam jangka waktu
yang lama.
•
•
•
•
Suara yang muncul.
Suara“Retakan”: Suara retakan yang muncul saat menonton atau
mematikan TV diakibatkan oleh kontraksi panas plastik karena
temperatur dan kelembaban. Suara ini biasa terjadi pada produk
yang memerlukan perubahan bentuk panas.
Sirkuit elektrik berdengung/panel bergetar adalah tingkatan rendah
suara yang dihasilkan dari perubahan cepat pada sirkuit elektrik,
yang mensuplai arus untuk mengoperasikan produk. Hal ini
bervariasi, tergantung jenis produk.Suara yang muncul ini tidak
mempengaruhi tampilan dan kemampuan produk.
•
•
Koneksi modul CI
(Tergantung model)
Lihat keterangan layanan (berbayar) pada modeTV digital.
PCMCIA ke arah yang benar. Jika modul tidak terpasang
dengan benar, hal ini dapat menyebabkan kerusakan pada
TV dan slot kartu PCMCIA.
terhubung, silahkan hubungi keTerrestrial / Kabel / Operator
Layanan Satelit.
Periksa apakah modul CI dimasukkan ke dalam slot kartu
Jika TV tidak menampilkan video dan audio ketika CI + CAM
Koneksi Lainnya
Hubungkan perangkat eksternal keTV Anda. Untuk kualitas gambar
dan audio terbaik, hubungkan perangkat eksternal danTV dengan
kabel HDMI . Beberapa kabel terpisah tidak disediakan.

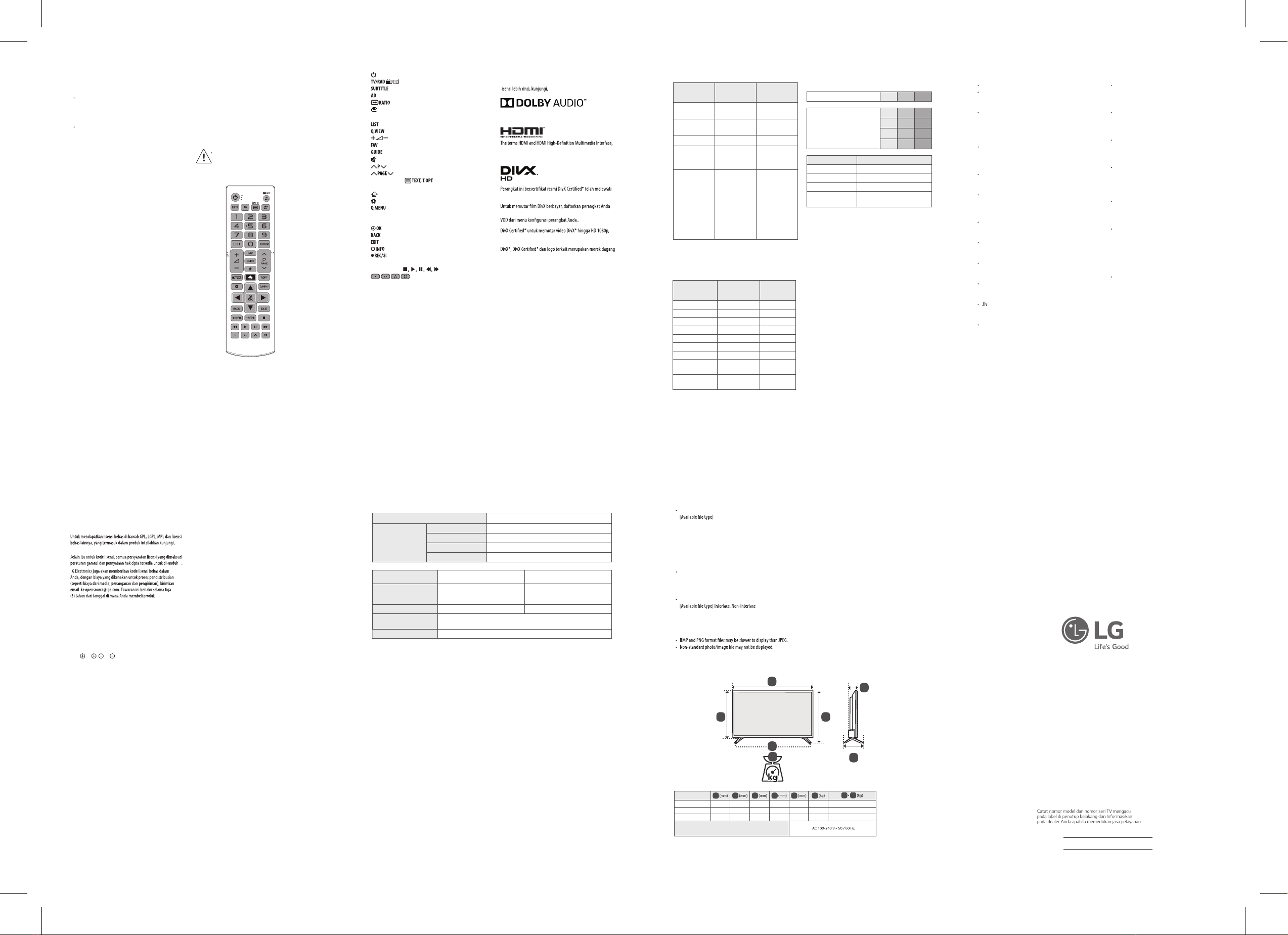

Remote kontrol
(Beberapa tombol dan layanan mungkin tidak tersedia tergantung
pada model atau wilayah)
Penjelasan pada buku panduan ini berdasarkan pada tombol-tombol
remote kontrol. Baca buku panduan ini dengan baik, dan gunakan TV
dengan benar.
Untuk mengganti baterai buka penutupnya, dan pasangkan baterai
(1.5 V AAA) sesuai tanda dan yang terdapat pada tempat
baterai, kemudian tutup kembali. Untuk melepas baterai lakukan
langkah kebalikan.
Pada TV Analog dan beberapa negara, beberapa tombol
remote kontrol mungkin tidak bekerja.
Pastikan mengarahkan remote kontrol langsung ke arah sensor remote
kontrol pada TV.
Lisensi
Lisensi yang mendukung tiap model dapat berbeda. Untuk keterangan
lwww.lg.com.
and the HDMI logo are trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other countries.
Diproduksi dibawah lisensi dari Dolby Laboratories.“Dolby”dan
simbol double-D adalah merek dagang dari Dolby Laboratories.
Informasi Pemberitahuan
Perangkat Lunak Sumber
Terbuka
http://opensource.lge.com .
.
LCD-ROM
.
Modul CI (W x H x D) 100.0 mm x 55.0 mm x 5.0 mm
DVB-C,
DVB-T/T2
PAL B/B, PAL B/G, PAL D/K, PAL-I,
SECAM B/G, SECAM D/K,
NTSC-M
VTAC,FHU,FHVFHU,FHV
2,000
75 Ω
Kondisi lingkungan
Suhu operasi
Kelembaban Operasi
Suhu Penyimpanan
Kelembaban Penyimpanan
0 °C hingga 40 °C
Kurang dari 80 %
-20 °C hingga 60 °C
Kurang dari 85 %
SistemTelevisi
Cakupan Program
Angka maksimal program yang
disimpan
Impedansi Antena Luar
TV Digital
(Tergantung Negara & Model)
TV Analog
(Tergantung Negara)
640 x 480 31.46
31.50
59.94
60.00
720 x 480 31.469
31.50
59.94
60.00
720 x 576 31.250 50.00
1280 x 720
37.50
45.00
44.96
50.00
60.00
59.94
1920 x 1080
28.125
33.75
33.72
56.250
67.50
67.432
27.00
26.973
33.75
33.716
50.00
60.00
59.94
50.00
60.00
59.94
24.00
23.976
30.00
29.976
Mode HDMI/DVI-PC yang didukung
640 x 350 31.468 70.09
720 x 400 31.469 70.08
640 x 480 31.469 59.94
800 x 600 37.879 60.31
1024 x 768 48.363 60.00
1152 x 864 54.348 60.053
1360 x 768 47.712 60.015
1280 x 1024
(FHD only) 63.981 60.020
1920 x 1080
(FHD only) 67.50 60.00
Y P
BPR
Y PBPR
Y B-Y R-Y
Y Cb Cr
Y Pb Pr
480i / 576i O
480p / 576p O
720p / 1080i O
1080p O
(Hanya 50 Hz / 60 Hz)
Mode HDMI-DTV yang didukung
Resolusi Frekuensi
Horisontal (kHz)
Frekuensi
Vertikal (Hz)
Resolusi Frekuensi
Horisontal (kHz)
Frekuensi
Vertikal (Hz)
Informasi menghubungkan
terminal komponen
Terminal komponen pada TV
Terminal keluaran Video pada
pemutar DVD
Sinyal Komponen
Format Audio yang didukung
File type : MP3
[Bit rate] 32 Kbps - 320 Kbps
[Sample freq.] 16 kHz - 48 kHz
[Support] MPEG1, MPEG2, Layer2, Layer3
File Type : AAC
[Bit rate] Free Format
[Sample freq.] 8 kHz ~ 48 kHz
[Support] ADIF, ADTS
File Type : M4A
[Bit rate] Free Format
[Sample freq.] 8 kHz ~ 48 kHz
[Support] MPEG-4
File Type : WAV
[Bit rate] 64 kbps ~ 1.5 Mbps
[Sample freq.] 8 kHz ~ 48 kHz
[Support] LPCM
[Bit depth] 8bit / 16bit / 24bit
File Type : WMA
[Bit rate] 128 Kbps ~ 320 Kbps
[Sample freq.] 8 kHz ~ 48 kHz
[Support] WMA7, WMA8, WMA9 Standard
File Type : WMA 10 Pro
[Bit rate] ~ 768 Kbps
[Sample freq.]
M0 : Up to 2 Channel @ 48 kHz (Except LBR mode),
M1 : Up to 5.1 Channel @ 48 kHz,
M2 : Up to 5.1 Channel @ 96 kHz
[Support] WMA 10 Pro
File Type : OGG
[Bit rate] Free Format
[Sample freq.] 8 kHz~ 48 kHz
[Support] Vorbis
Format video yang didukung
Maximum: 1920 x 1080 @ 30p (only Motion JPEG 640 x 480 @ 30p)
.asf, .wmv
[Video] MPEG-4 Part2, Xvid, H.264/AVC, VC1(WMV3,WVC1), MP43
[Audio]WMA Standard,WMA9(Pro), MP3, AAC, AC3
.divx, .avi
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6,
Xvid, H.264/AVC
[Audio] HE-AAC, LPCM, ADPCM, MPEG-1 Layer I, MPEG-1 Layer II,
Dolby Digital, MPEG-1 Layer III (MP3)
.ts, .trp, .tp, .mts, .m2ts
[Video] H.264/AVC, MPEG-2, H.265/HEVC
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3),
Dolby Digital, Dolby Digital Plus, AAC, HE-AAC
.vob
[Video] MPEG-1, MPEG-2
[Audio] Dolby Digital, MPEG-1 Layer I, MPEG- 1 Layer II, DVD-LPCM
.mp4, .m4v, .mov
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, Xvid,
H.264/AVC
[Audio] AAC, MPEG-1 Layer III (MP3)
.mkv
[Video] MPEG-2, MPEG-4 Part2, Xvid, H.264/AVC
[Audio] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), LPCM
motion JPEG
[Video] MJPEG
[Audio] LPCM, ADPCM
.mpg, .mpeg, .mpe
[Video] MPEG-1, MPEG-2
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
.dat
[Video] MPEG-1, MPEG-2
[Audio] MP2
[Video] Sorenson H.263, H.264/AVC
[Audio] MP3, AAC, HE-AAC
.3gp
[Video] H.264/AVC, MPEG-4 Part2
[Audio] AAC, AMR(NB/WB)
Format foto yang didukung
Spesikasi
Category : 2D (jpeg, jpg, jpe)
SOF0 : Baseline,
SOF1 : Extend Sequential,
SOF2 : Progressive
[Photo size]
Minimum : 64 (W) x 64 (H),
Maximum (Normal Type) : 15,360 (W) x 8,640 (H),
Maximum (ProgressiveType) : 1,920 (W) x 1,440 (H)
Category : BMP
[Photo size]
Minimum : 64 (W) x 64 (H),
Maximum : 9,600 (W) x 6,400 (H)
Category : PNG
[Photo size]
Minimum : 64 (W) x 64 (H),
Maximum (Interlace) : 1,200 (W) x 800 (H),
Maximum (Non-Interlace) : 9,600 (W) x 6,400 (H)
pengujian ketat untuk memutar video DivX®.
terlebih dahulu di vod.divx.com. Cari kode registrasi di bagian DivX
termasuk konten premium
dari DivX, LLC dan digunakan berdasarkan lisensi.
Di lindungi oleh Paten DivX 7,295,673; 7,515,710; RE45,052;
dan lainnya tersedia di[www.divx.com/patents].
D
A
F
G
E
C
B
(POWER) .FOHIJEVQLBOBUBVNFNBUJLBO57
.FNJMJI3BEJP57EBOQSPHSBN%57
.FOBNQJMLBOTVCKVEVMZBOHEJQJMJIQBEBNPEFEJHJUBM
'VOHTJLFUFSBOHBOBVEJPBLBOEJBLUJGLBO
.FOHBUVSVLVSBOHBNCBS
(INPUT) .FOHHBOUJTVNCFSNBTVLLBO
5PNCPM"OHLB .FNBTVLLBOBOHLB
.FOHBLTFTEBGUBSQSPHSBNZBOHUFMBIEJTJNQBO
,FNCBMJLFQSPHSBNZBOHEJUPOUPOTFCFMVNOZB
.FOHBUVSUJOHLBUWPMVNF
.FOHBLTFTEBGUBSQSPHSBNGBWPSJU"OEB
.FOBNQJMLBOQBOEVBOQSPHSBN
(MUTE) MFNBUJLBOTFNVBTVBSB
.FNJMJIQSPHSBNTJBSBOZBOHUFMBIUFSTJNQBO
#FSQJOEBILFMBZBSTFCFMVNOZBBUBVTFTVEBIOZB
5PNCPMTeletext( ) TPNCPMJOJEJHVOBLBOVOUVL
teletext.
(HOME) .FOHBLTFTNFOVVUBNB
(Settings) .FOHBLTFTNFOVQFOHBUVSBO
.FOHBLTFTNFOVDFQBU
5PNCPMNavigaTi (BUBTCBXBILJSJLBOBO).FNJMJINFOV
BUBVQJMJIBONFOV
.FNJMJINFOVBUBVQJMJIBONFOVEBONFOHLPOGJSNBTJQJMJIBO"OEB
,FNCBMJLFUJOHLBUTFCFMVNOZB
.FOHIJMBOHLBOTFNVBUBNQJMBOQBEBMBZBSEBOLFNCBMJLFUPOUPOBO57
.FMJIBUJOGPSNBTJEBSJQSPHSBNTBBUJOJEBOMBZBS
.VMBJNFSFLBNEBONFOBNQJMLBONFOVSFLBNBO. ()BOZB
NPEFMZBOHNFOEVLVOH5JNFMachineReady)
5PNCPMLPOUSPM( ) .FOHLPOUSPMNFOVNFEJB
.FOHBLTFTGVOHTJLIVTVTEBMBNCFCFSBQBNFOV
• .rm, .rmvb
[Video] RV30, RV40
[Audio] AAC, HE-AAC, RA6(Cook)
ABCDEFFG
32LV300C-TA 728 475 181.1 436 77.8 5.0 4.9
32LV300C-TB 732 478 181.1 438 77.8 5.1 5.0
43LV300C-TA 970 624 220.4 569 77.8 8.4 8.3
Kebutuhan daya

ENGLISH
1
IR CODES
• This feature is not available for all models.
Code
(Hexa) Function Note
08 (POWER) Remote control Button
(Power On/O)
F0 Remote control Button
39 Remote control Button
91 Remote control Button
79 Remote control Button
0B (INPUT) Remote control Button
10-19 Number Key 0-9 Remote control Button
53 Remote control Button
1A Remote control Button
02 Remote control Button
03 Remote control Button
1E Remote control Button
AB Remote control Button
09 (MUTE) Remote control Button
00 Remote control Button
01 Remote control Button
20 Remote control Button
21 Remote control Button
43 (Settings) Remote control Button
45 Remote control Button
AA Remote control Button
5B Remote control Button
28 Remote control Button
44 Remote control Button
40 Remote control Button
41 Remote control Button
07 Remote control Button
06 Remote control Button
72 Remote control Button
71 Remote control Button
Code
(Hexa) Function Note
63 Remote control Button
61 Remote control Button
B1 Remote control Button
B0 Remote control Button
BA Remote control Button
8E Remote control Button
8F Remote control Button
7C (HOME) Remote control Button
BD Remote control Button

2
ENGLISH
EXTERNAL CONTROL
DEVICE SETUP

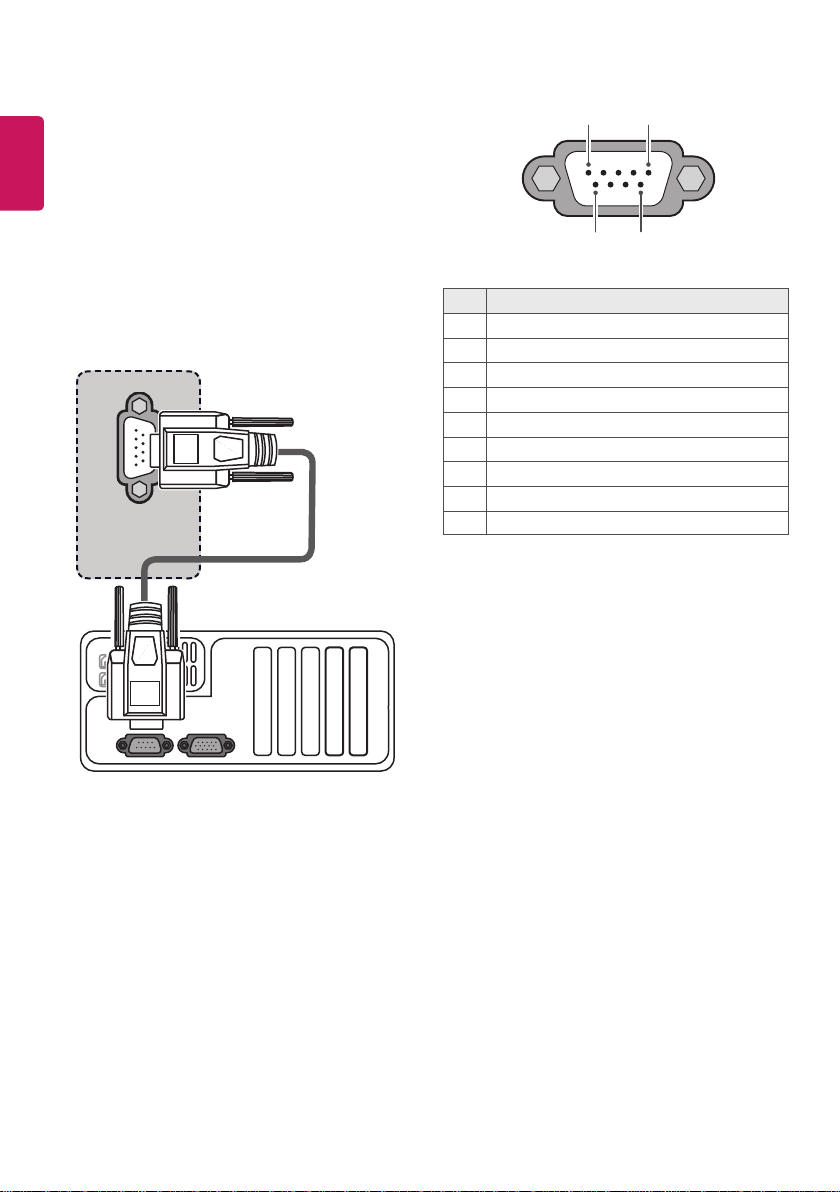

RS-232C Setup
• Image shown may dier from your TV.
Connect the RS-232C (serial port) input jack to an external control
device (such as a computer or an A/V control system) to control the
product’s functions externally.
Connect the serial port of the control device to the RS-232C jack on the
product back panel.
• RS-232C connection cables are not supplied with the product.
RS-232C IN
(CONTROL & SERVICE)
(*Not Provided)
Type of Connector : D-Sub 9-Pin
Male
6
1 5
9
No. Pin name
13.5 V
2RXD (Receive data)
3TXD (Transmit data)
4IR OUT from TV
5GND
6No Connection
7No Connection (5 V available in some models)
8No Connection
9No Connection (12 V available in some models)

ENGLISH
3

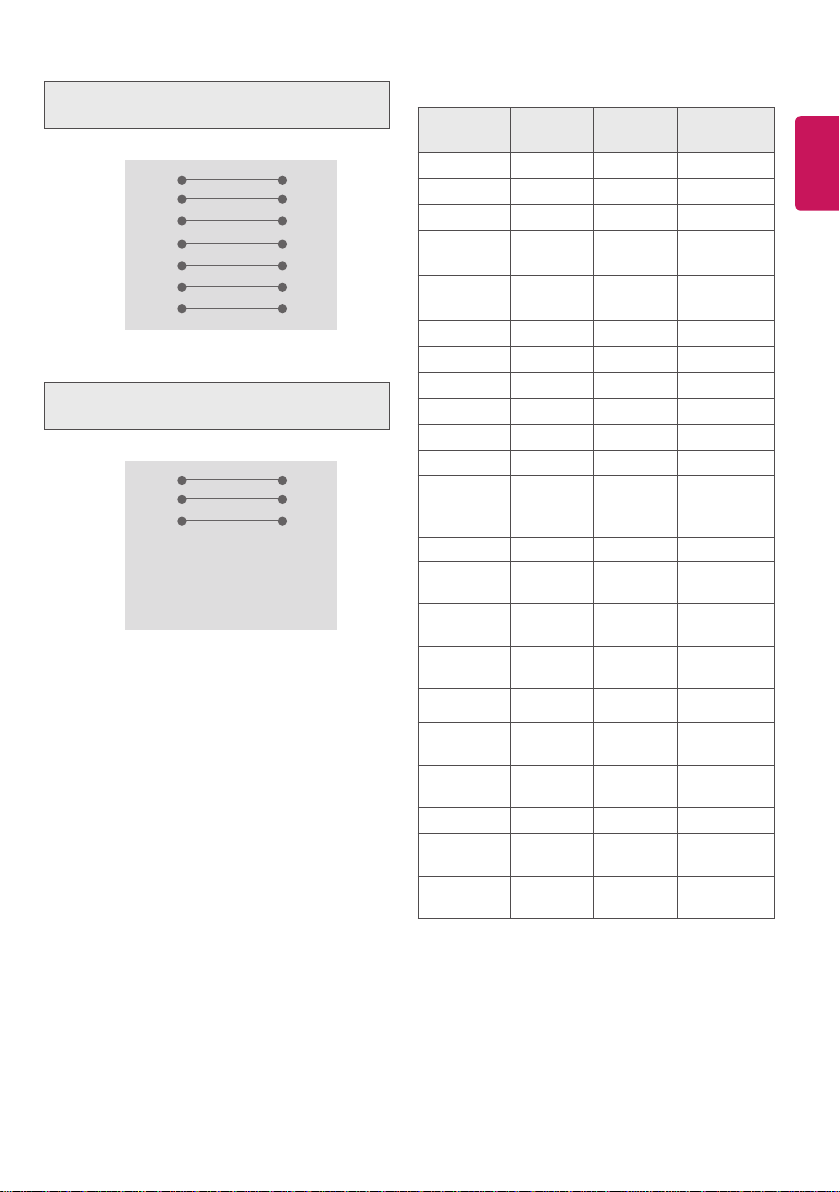

RS-232C Congurations
7-Wire Congurations
(Standard RS-232C cable)
PC TV
2 3
3 2
5 5
4 6
6 4
7 8
8 7
D-Sub 9 D-Sub 9
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
3-Wire Congurations
(Not standard)
PC TV
2 3
3 2
5 5
4 6
6 4
7 7
8 8
D-Sub 9 D-Sub 9
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DTR
DSR
RTS
CTS
Communication Parameters
• Baud rate: 9,600 bps (UART)
• Data length: 8 bits
• Parity : None
• Stop bit: 1 bit
• Communication code: ASCII code
• Use a crossed (reverse) cable.
Command Reference List
(Depending on model)
COMMAND1 COMMAND2 DATA
(Hexadecimal)
01. Power k a 00 to 01
02. Aspect Ratio k c (See p. 4)
03. Screen Mute k d (See p. 5)
04. Volume
Mute k e 00 to 01
05. Volume
Control k f 00 to 64
06. Contrast k g 00 to 64
07. Brightness k h00 to 64
08. Colour k i00 to 64
09. Tint k j 00 to 64
10. Sharpness k k 00 to 32
11. OSD Select k l 00 to 01
12. Remote
Control
Lock Mode
k m 00 to 01
13. Balance k t 00 to 64
14. Colour
Temperature x u 00 to 64
15. Energy
Saving jq(See p. 7)
16. Auto
Configuration j u 01
17. Equalize j v (See p. 7)
18. Tune Com-
mand m a (See p. 7)
19. Programme
Add/Skip m b 00 to 01
20. Key m c (See p. 8)
21. Control Back
Light m g 00 to 64
22. Input select
(Main) x b (See p. 8)
• During USB operations such as DivX or EMF, all commands except
Power(ka) and Key(mc) are not executed and treated as NG.

4
ENGLISH
Transmission / Receiving Protocol
(Depending on Model)
Transmission
[Command1][Command2][ ][Set ID][ ][Data][Cr]
[Command 1] : First command to control the TV. (j, k, m or x)
[Command 2] : Second command to control the TV.
[Set ID] : You can adjust the set ID to choose desired monitor ID number
in option menu. Adjustment range is 1 to 99. When selecting Set ID
‘0’, every connected set is controlled. Set ID is indicated as decimal (1
to 99) on menu and as Hexa decimal (0 x 0 to 0 x 63) on transmission/
receiving protocol.
[Data] : To transmit command data. Transmit ‘FF’ data to read status of
command.
[Cr] : Carriage Return
ASCII code ‘0 x 0D’
[ ] : ASCII code ‘space (0 x 20)’
OK Acknowledgement
[Command2][ ][Set ID][ ][OK][Data][x]
* The set transmits ACK (acknowledgement) based on this format when
receiving normal data. At this time, if the data is data read mode, it
indicates present status data. If the data is data write mode, it returns
the data of the PC computer.
Error Acknowledgement
[Command2][ ][Set ID][ ][NG][Data][x]
* The set transmits ACK (acknowledgement) based on this format when
receiving abnormal data from non-viable functions or communication
errors.
Data 00 : Illegal Code
01. Power (Command: k a)
►To control Power On/Off of the set.
Transmission
[k][a][ ][Set ID][ ][Data][Cr]
Data 00 : Power Off 01 : Power On
Ack
[a][ ][Set ID][ ][OK/NG][Data][x]
►To Show TV is Power On/Off.
Transmission
[k][a][ ][Set ID][ ][FF][Cr]
Ack
[a][ ][Set ID][ ][OK/NG][Data][x]
* Similarly, if other functions transmit ‘0 x FF’ data based on this
format, Acknowledgement data feed back presents status about
each function.
* OK Ack., Error Ack. and other message may display on the screen
when TV is power On.
02. Aspect Ratio (Command: k c) (Depending on model)
(Main Picture Size)
►To adjust the screen format. (Main picture format) You can also
adjust the screen format using the Aspect Ratio in the Q.MENU. or
PICTURE menu.
Transmission
[k][c][ ][Set ID][ ][Data][Cr]
Data 01 : Normal screen (4:3)
(Just Scan Off)
02 : Wide screen (16:9)
(Just Scan Off)
06 : Original (Just Scan Off)
09 : Just Scan
* Please make sure that the model doesn't support both Vertical Zoom
and All-Direction Zoom mode.
Ack
[c][ ][Set ID][ ][OK/NG][Data][x]
* Using the PC input, you select either 16:9 or 4:3 screen aspect ratio.
* In DTV/HDMI (1080i 50 Hz / 60 Hz, 720p 50Hz / 60 Hz, 1080p 24 Hz
/ 30 Hz / 50 Hz / 60 Hz), Component( 720p, 1080i, 1080p 50 Hz / 60
Hz) mode, Just Scan is available.
* Full Wide is supported only for Digital, Analogue, AV.

ENGLISH
5
03. Screen Mute (Command: k d)
►To select screen mute on/off.
Transmission
[k][d][ ][Set ID][ ][Data][Cr]
Data 00 : Screen mute off (Picture on)
Video mute off
01 : Screen mute on (Picture off)
10 : Video mute on
Ack
[d][ ][Set ID][ ][OK/NG][Data][x]
* In case of video mute on only, TV will display On Screen
Display(OSD). But, in case of Screen mute on, TV will not display OSD.
04. Volume Mute (Command: k e)
►To control volume mute on/off.
You can also adjust mute using the (MUTE) on remote control.
Transmission
[k][e][ ][Set ID][ ][Data][Cr]
Data 00 : Volume mute on (Volume off)
01 : Volume mute off (Volume on)
Ack
[e][ ][Set ID][ ][OK/NG][Data][x]
05. Volume Control (Command: k f)
►To adjust volume.
You can also adjust volume with the volume buttons on remote
control.
Transmission
[k][f][ ][Set ID][ ][Data][Cr]
Data Min : 00 to Max : 64
* Refer to Real data mapping.
Ack
[f][ ][Set ID][ ][OK/NG][Data][x]
06. Contrast (Command: k g)
►To adjust screen contrast.
You can also adjust contrast in the PICTURE menu.
Transmission
[k][g][ ][Set ID][ ][Data][Cr]
Data Min : 00 to Max : 64
* Refer to Real data mapping.
Ack
[g][ ][Set ID][ ][OK/NG][Data][x]
07. Brightness (Command: k h)
►To adjust screen brightness.
You can also adjust brightness in the PICTURE menu.
Transmission
[k][h][ ][Set ID][ ][Data][Cr]
Data Min : 00 to Max : 64
* Refer to Real data mapping.
Ack
[h][ ][Set ID][ ][OK/NG][Data][x]
01. Power (Command: k a)
►To control Power On/Off of the set.
Transmission
[k][a][ ][Set ID][ ][Data][Cr]
Data 00 : Power Off 01 : Power On
Ack
[a][ ][Set ID][ ][OK/NG][Data][x]
►To Show TV is Power On/Off.
Transmission
[k][a][ ][Set ID][ ][FF][Cr]
Ack
[a][ ][Set ID][ ][OK/NG][Data][x]
* Similarly, if other functions transmit ‘0 x FF’ data based on this
format, Acknowledgement data feed back presents status about
each function.
* OK Ack., Error Ack. and other message may display on the screen
when TV is power On.
02. Aspect Ratio (Command: k c) (Depending on model)
(Main Picture Size)
►To adjust the screen format. (Main picture format) You can also
adjust the screen format using the Aspect Ratio in the Q.MENU. or
PICTURE menu.
Transmission
[k][c][ ][Set ID][ ][Data][Cr]
Data 01 : Normal screen (4:3)
(Just Scan Off)
02 : Wide screen (16:9)
(Just Scan Off)
06 : Original (Just Scan Off)
09 : Just Scan
* Please make sure that the model doesn't support both Vertical Zoom
and All-Direction Zoom mode.
Ack
[c][ ][Set ID][ ][OK/NG][Data][x]
* Using the PC input, you select either 16:9 or 4:3 screen aspect ratio.
* In DTV/HDMI (1080i 50 Hz / 60 Hz, 720p 50Hz / 60 Hz, 1080p 24 Hz
/ 30 Hz / 50 Hz / 60 Hz), Component( 720p, 1080i, 1080p 50 Hz / 60
Hz) mode, Just Scan is available.
* Full Wide is supported only for Digital, Analogue, AV.

6
ENGLISH
08. Colour (Command: k i)
►To adjust the screen Colour.
You can also adjust colour in the PICTURE menu.
Transmission
[k][i][ ][Set ID][ ][Data][Cr]
Data Min : 00 to Max : 64
* Refer to Real data mapping.
Ack
[i][ ][Set ID][ ][OK/NG][Data][x]
09. Tint (Command: k j)
►To adjust the screen tint.
You can also adjust tint in the PICTURE menu.
Transmission
[k][j][ ][Set ID][ ][Data][Cr]
Data Red : 00 to Green : 64
* Refer to Real data mapping.
Ack
[j][ ][Set ID][ ][OK/NG][Data][x]
10. Sharpness (Command: k k)
►To adjust the screen sharpness.
You can also adjust sharpness in the PICTURE menu.
Transmission
[k][k][ ][Set ID][ ][Data][Cr]
Data Min : 00 to Max : 32
* Refer to Real data mapping.
Ack
[k][ ][Set ID][ ][OK/NG][Data][x]
11. OSD Select (Command: k l)
►To select OSD (On Screen Display) on/off when controlling remotely.
Transmission
[k][l][ ][Set ID][ ][Data][Cr]
Data 00 : OSD off 01 : OSD on
Ack
[l][ ][Set ID][ ][OK/NG][Data][x]
12. Remote control lock mode (Command: k m)
►To lock the front panel controls on the monitor and remote control.
Transmission
[k][m][ ][Set ID][ ][Data][Cr]
Data 00 : Lock off 01 : Lock on
Ack
[m][ ][Set ID][ ][OK/NG][Data][x]
* If you are not using the remote control, use this mode. When main
power is on/off, external control lock is released.
* In the standby mode, if key lock is on, TV will not turn on by power
on key of IR & Local Key.
13. Balance (Command: k t)
►To adjust balance.
You can also adjust balance in the AUDIO menu.
Transmission
[k][t][ ][Set ID][ ][Data][Cr]
Data L : 00 to R : 64
* Refer to Real data mapping.
Ack
[t][ ][Set ID][ ][OK/NG][Data][x]
14. Colour Temperature (Command: x u)
►To adjust colour temperature. You can also adjust Colour
Temperature in the PICTURE menu.
Transmission
[x][u][ ][Set ID][ ][Data][Cr]
Data Warm: 00 to Cool:64
* Refer to Real data mapping.
Ack
[u][ ][Set ID][ ][OK/NG][Data][x]

ENGLISH
7
15. Energy Saving (Command: j q)
►To reduce the power consumption of the TV. You can also adjust
Energy Saving in PICTURE menu.
Transmission
[j][q][ ][Set ID][ ][Data][Cr]
Power Saving
Function Level Description
7 6 5 4 3 2 1 0
0 0 0 0 Low
Power 0 0 0 0 Off
0 0 0 0 Low
Power 0 0 0 1 Minimum
0 0 0 0 Low
Power 0 0 1 0 Medium
0 0 0 0 Low
Power 0 0 1 1 Maximum
0 0 0 0 Low
Power 0 1 0 1 Screen Off
0 0 0 0 Low
Power 0 1 0 0 Auto
►'Auto' is available in TV that supports 'Intelligent Sensor'.
Ack
[q][ ][Set ID][ ][OK/NG][Data][x]
16. Auto Configuration (Command: j u) (Only RGB support model)
►To adjust picture position and minimize image shaking
automatically. It works only in RGB (PC) mode.
Transmission
[j][u][ ][Set ID][ ][Data][Cr]
Data 01 : To set
Ack
[u][ ][Set ID][ ][OK/NG][Data][x]
17. Equalize (Command : j v)
►To adjust equalize.
Transmission
[j][v][ ][Set ID][ ][Data][Cr]
MSB LSB
Frequency Data
0 0 0 0 0 0 0 0
7 6 5 Frequency 4 3 2 1 0 Step
0 0 0 1st Band 0 0 0 0 0 0(decimal)
0 0 1 2nd Band 0 0 0 0 1 1(decimal)
0 1 0 3rd Band ... ... ... ... ... ...
0 1 1 4th Band 1 0 0 1 1 19(decimal)
1 0 0 5th Band 1 0 1 0 0 20(decimal)
Ack
[v][ ][Set ID][ ][OK/NG][Data][x]
18. Tune Command (Command: m a)
►Select channel to following physical number.
Transmission
[m][a][ ][Set ID][ ][Data 00][ ][Data 01][ ][Data 02][Cr]
Data 00 : High channel data
Data 01 : Low channel data
ex. No. 47 -> 00 2F (2FH)
No. 394 -> 01 8A (18AH),
DTV No. 0 -> Don’t care
Data 02 : [Antenna]
0 x 00 : Analogue Main
0 x 10 : DTV Main
0 x 20 : Radio
[Cable]
0 x 80 : Analogue Main
0 x 90 : DTV Main
0 x A0 : Radio
[Satellite]
0 x 40 : DTV Main
0 x 50 : Radio Main

8
ENGLISH
Channel data range
Min : 00 Max : 270F (0 to 9999)
Ack
[a][ ][Set ID][ ][OK/NG][Data][x]
19. Programme Add/Skip (Command: m b)
►To set skip status for the current Programme.
Transmission
[m][b][ ][Set ID][ ][Data][Cr]
Data 00 : Skip 01 : Add
Ack
[b][ ][Set ID][ ][OK/NG][Data][x]
20. Key (Command: m c)
►To send IR remote key code.
Transmission
[m][c][ ][Set ID][ ][Data][Cr]
Data IR CODES
Ack
[c][ ][Set ID][ ][OK/NG][Data][x]
21. Control Back Light (Command: m g)
►To control the backlight.
Transmission
[m][g][ ][Set ID][ ][Data][Cr]
Data Min : 00 to Max : 64
Ack
[g][ ][Set ID][ ][OK/NG][Data][x]
22. Input select (Command: x b)
(Main Picture Input)
►To select input source for main picture.
Transmission
[x][b][ ][Set ID][ ][Data][Cr]
Data Structure
MSB LSB
External Input Input Number
0 0 0 0 0 0 0 0
External Input Data
0 0 0 0 DTV
0 0 0 1 Analogue
0 0 1 0 AV
0 1 0 0 Component
0 1 1 0 RGB
0 1 1 1
HDMI
1 0 0 0
1 0 0 1
1 0 1 0
Input Number Data
0 0 0 0 Input1
0 0 0 1 Input2
0 0 1 0 Input3
0 0 1 1 Input4
Ack
[b][ ][Set ID][ ][OK/NG][Data][x]

ENGLISH
9
* Real data mapping
00 : Step 0
A : Step 10 (Set ID 10)
F : Step 15 (Set ID 15)
10 : Step 16 (Set ID 16)
64 : Step 100
6E : Step 110
73 : Step 115
74 : Step 116
CF : Step 199
FE : Step 254
FF : Step 255
