LG LRFC22750ST User manual

BOTTOM FREEZER
REFRIGERATOR
User’s Guide
Please read this guide thoroughly
before operating and keep it handy for
reference at all times.
P/No. 3828JL8075D
REFRIGERADOR
CON CONGELADOR
INFERIOR
Guía para el Uso y Cuidado
Lea detenidamente estas instrucciones antes de
usar el refrigerador y guárdelas como referencia
para el futuro.
Models / Modelos
LRFD22850**, LRFC22750**

36
TABLE OF CONTENTSTABLA DE CONTENIDO
Versión en Inglés 2
Versión en Español 35
Garantía (E.U.A.) 3 - 4
Instrucciones importantes de seguridad 37 - 38
Requerimientos eléctricos 37
Partes y Características 39
Instalación 40 - 47
Desempaque 40
Instalación 40
Parrilla inferior 40
Cambiar, invertir el sentido, instalar

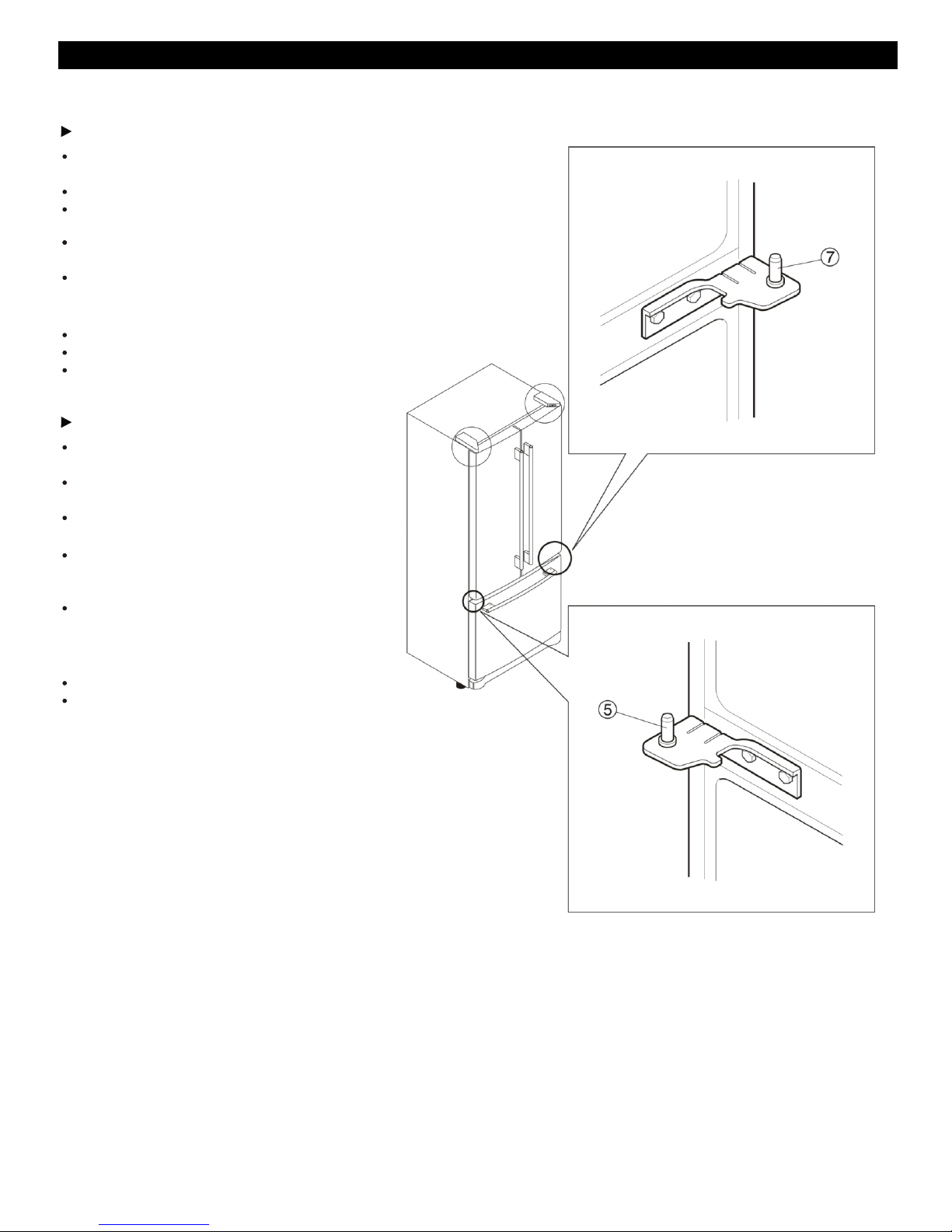

Puertas del refrigerador 41 - 45
Cajón deslizable del congelador 46
Nivelación y alineación de la puerta 47
Uso del refrigerador 48 - 57

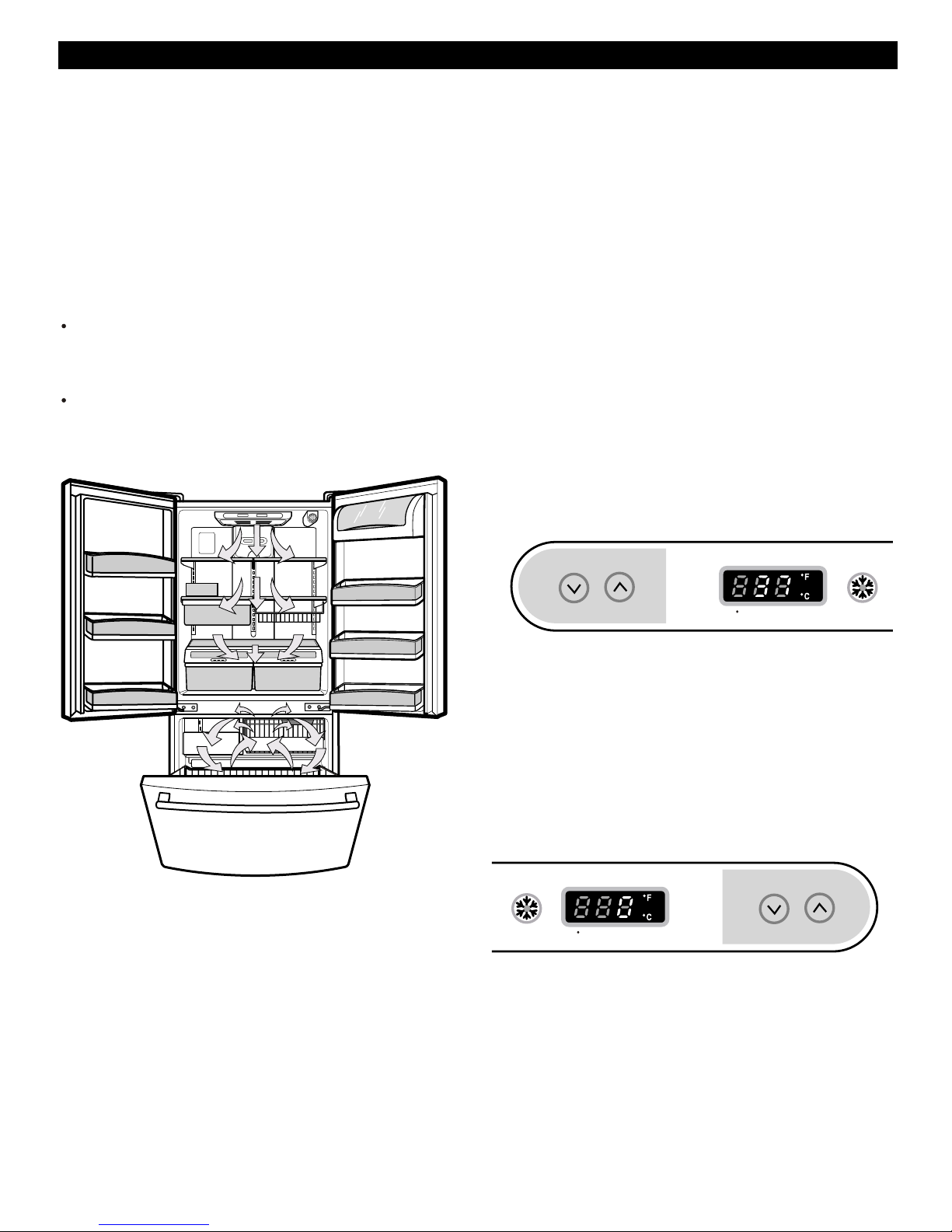

Circulación apropiada del aire 48
Multi Flow
Alarma de la puerta
48
48
Ajuste de los controles 48 - 49
Cómo regular los controles 49
Guía de almacenamiento de alimentos 50
Guardar alimentos congelados 50
Sección del refrigerador 51

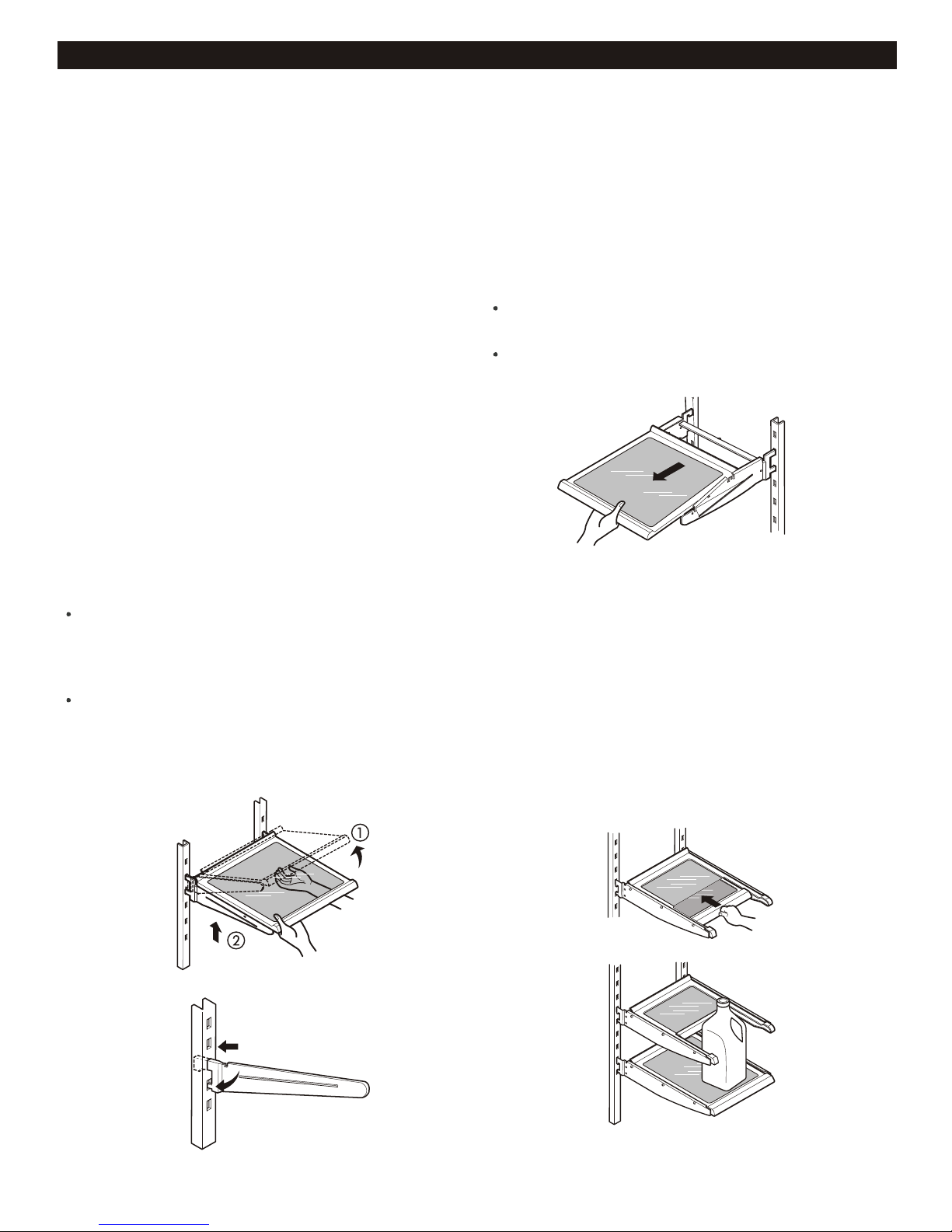

Estantes del refrigerador 51

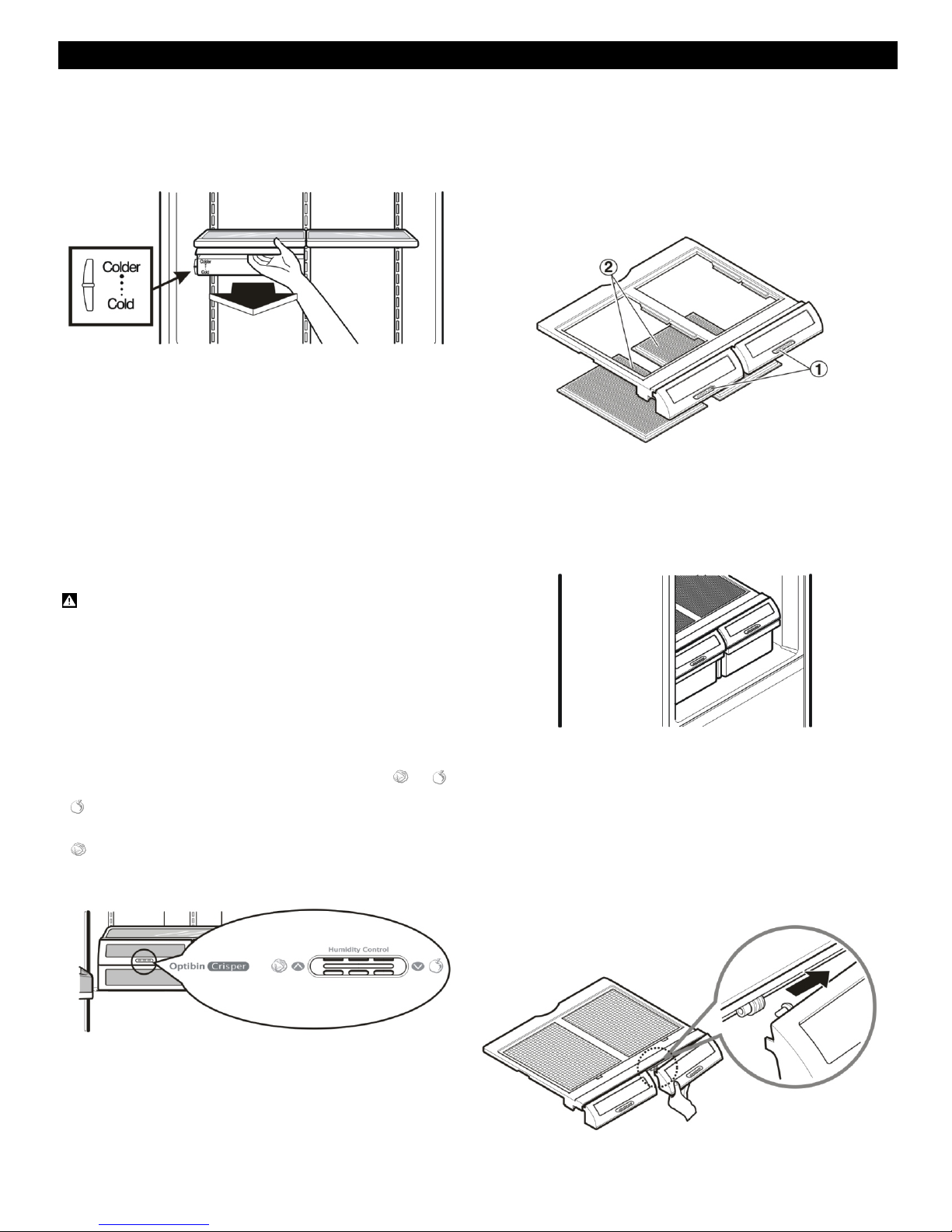

Charola de carnes frías (chef fresh) 52
Control de humedad de los cajones 52
Cajones Optibin 52

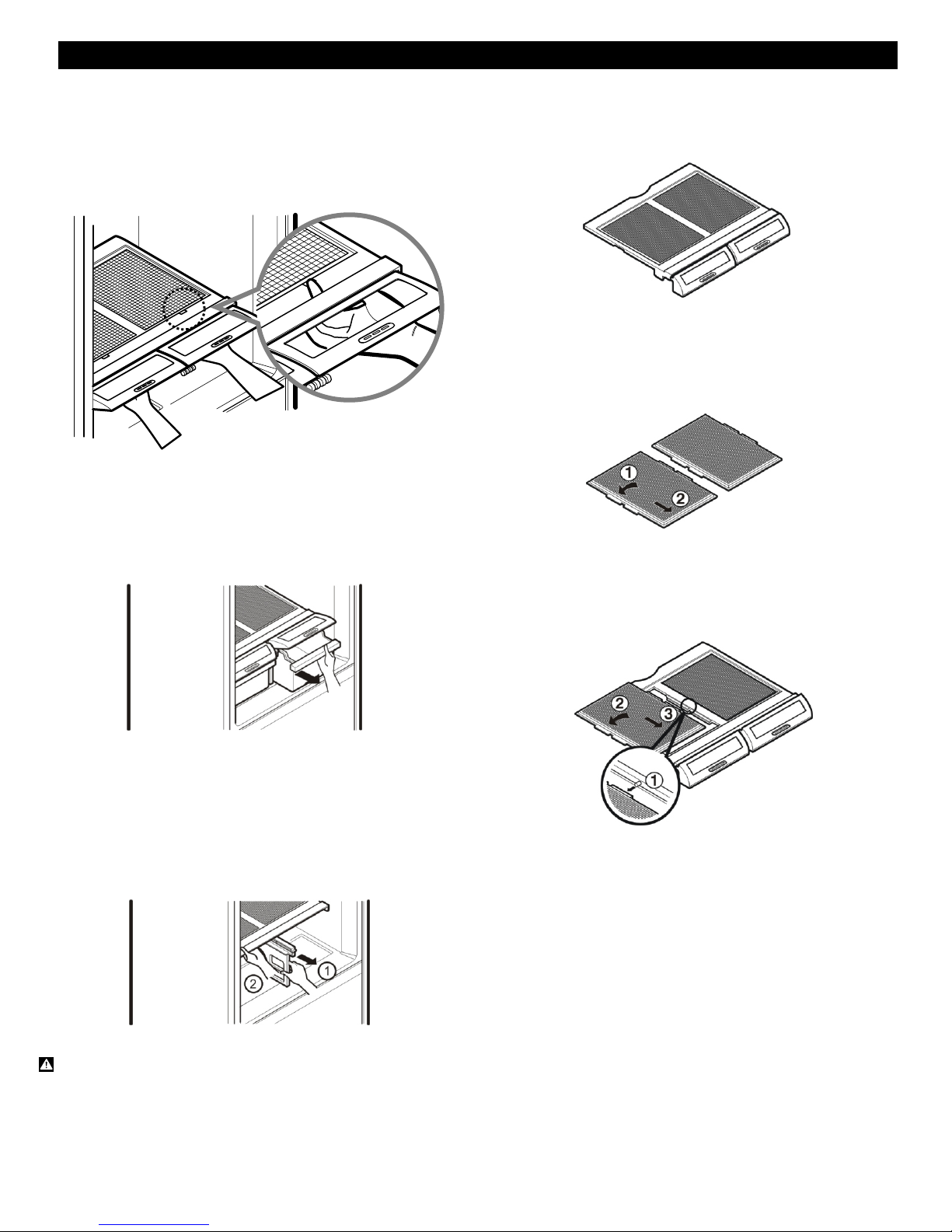

Cubierta de los cajones con rejilla interior 53
Design-A-Door 54
Compartimiento para lacteos 54
Servidor de latas 54
Compartimiento para huevos 54
Dispensador de agua 54
Sección del congelador 55
Recipiente para hielos 55
Cajón de alambre Durabase 55
Parrilla de plástico 55
Puerta inclinable 55
Cajón de alambre deslizable 56
57
Filtro
Cuidados de su refrigerador 58 - 59
Para limpiar su refrigerador 58
Exterior 58
Interior 58
Puertas y sellos 58
Partes plásticas 58
Serpentín del condensador 58
Reemplazo de bombillas 58 - 59
Interrupciones de energía 59
Cuidados en vacaciones 59
Acerca de la fábrica de hielos 60
Cómo conectar la Tubería de Agua 61 - 63
Guía para la solución de problemas 64 - 67

37
PELIGRO
ADVERTENCIA
PRECAUCION
ADVERTENCIA
GUARDE ESTAS INSTRUCCIONES
MENSAJES DE SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Hemos incluido muchos mensajes importantes de seguridad en este manual. Lea y obedezca siempre todos los
mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión
a usted y a los demás, así como daños al producto.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la
palabra “PELIGRO”, “PRECAUCIÓN” o “ADVERTENCIA”. Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.
Indica una situación de peligro inminente la cual, si no se evita, puede resultar en
daños menores o daños al producto.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión
y lo que puede suceder si no se siguen las instrucciones.
Para reducir el riesgo de fuego, choque eléctrico o
lesiones a personas, se deben tomar las siguentes
medidas de precaución:
NUNCA desconecte su refrigerador jalando del
enchufe. Siempre tome firmemente el enchufe y
desconéctelo directamente de la fuente de poder.
Repare o reemplace inmediatamente todos los cables
de servicio que se han dañado. No use cables que
tengan fracturas o daños por abrasión a lo largo del
cable o en el enchufe.
Cuando mueva su refrigerador, tenga cuidado de no
pisar el cable de alimentación con los rodillos del
aparato.
No almacene o use gasolina u otros combustibles
(líquidos o vapores) en las vecindades de este u otro
electrodoméstico.
No permita que los niños se suban, cuelguen o trepen
las puertas o parrillas del refrigerador. Pueden
lesionarse y dañar el refrigerador.
Mantenga sus dedos alejados de aquellas áreas en las
que se pueden lesionar tales como las áreas de cierre
de puertas, bisagras y gabinetes. Tenga cuidado al
cerrar las puertas cuando los niños se encuentren
cerca.
Desenchufe el refrigerador antes de limpiarlo o hacer
cualquier reparación.
NOTA: Le recomendamos realizar cualquier clase de
Servicio con una persona calificada.
Antes de cambiar una bombilla quemada, desenchufe
el refrigerador o desconecte el circuito de poder para
evitar el contacto con un filamento vivo (la bombilla se
puede romper mientras se cambia).NOTA: Ajustando
los controles a la posición de OFF (apagado) no
desconecta la energía del circuito de la iluminación.
Para su seguridad, este producto debe estar
conectado a tierra de manera apropiada. Haga revisar
su circuito de electricidad por un electricista calificado
para asegurar una buena conexión a tierra.
Lea todas las instrucciones antes de utilizar el producto.
Utilice el producto únicamente para el fin que se
describe en esta guía.
Este refrigerador debe estar instalado adecuadamente
de acuerdo con las Instrucciones de Instalación que
han sido adheridas al frente del refrigerador.
Una vez que el refrigerador se encuentre en operación,
no toque con las manos mojadas las superficies frías
del congelador. La piel puede adherirse a estas
superficies.
En aquellos refrigeradores con fábrica automática de
hielo, evite el contacto de las partes móviles del
mecanismo expulsor, o con el mecanismo de
calentamiento que libera los cubos. No coloque sus
dedos o manos en estos mecanismos cuando el
refrigerador esté conectado.
No vuelva a congelar los alimentos que hayan sido
descongelados previamente. El Departamento de
Agricultura de los Estados Unidos, en su Boletín de
Casas y Jardines No. 69 establece que:
“..Ud. puede volver a congelar los alimentos que han
sido congelados previamente si contienen cristales de
hielo o éstos continúan fríos – de bajo de 40°F (4°C).
“...La carne molida, perecederos o pescado que estén
descoloridos o sin olor no deben ser congelados ni
ingeridos. La nieve derretida tampoco debe
consumirse. Si el olor o color de la comida es
cuestionable, deshágase de ella, puede ser peligroso.
“Descongelar parcialmente o volver a congelar los
alimentos reduce la calidad de éstos, especialmente las
frutas, vegetales y alimentos preparados. La calidad de
las carnes rojas puede mantenerse mayor tiempo que
los demás alimentos. Use los productos que vuelva a
congelar tan pronto como sea posible para mantener su
calidad.
No guarde botellas en el compartimiento del congelador;
ya que podrían estallar al congelarse y causar daños.
Su refrigerador debe ser colocado de manera que el
enchufe este accesible para desconectarlo rapidamente,
en caso de presentarse un accidente.

PELIGRO: LOS NIÑOS PUEDEN QUEDAR ENCERRADOS
El atrapamiento y asfixia de niños no es un problema
del pasado. Los refrigeradores tirados y
abandonados son un peligro, aún si van a quedar ahí
“por unos cuantos días”. Si Ud. está por deshacerse
de su refrigerador viejo, por favor siga las
instrucciones que se dan a continuación para
prevenir accidentes.
ANTES DE TIRAR SU REFRIGERADOR
O CONGELADOR CUANDO YA NO SE
USE:
Saque las puertas
Deje los estantes en su lugar, así los niños
no pueden meterse adentro con facilidad.
CÓMO DESECHAR LOS CFC
Su refrigerador viejo tiene un sistema de refrigeración que
utiliza CFC (clorofluorocarbonos). Los CFC afectan a la
capa estratosférica de ozono.
Si Ud. tira su refrigerador viejo, asegúrese que el
refrigerante CFC sea eliminado de la manera
apropiada por personal calificado. Si Ud. libera
intencionalmente el refrigerante con CFC puede
estar sujeto a multas o prisión de acuerdo a las
legislaciones ambientales vigentes.
REQUERIMIENTOS DE CONEXIÓN A TIERRA
IMPORTANTE: Lea con atención lo siguiente.
CONEXIÓN
PELIGRO
Peligro de Choque Eléctrico
PARA SU SEGURIDAD PERSONAL, este
aparato debe estar aterrizado apropiadamente.
Haga revisar por un personal experto sus
contactos de pared para asegurarse de que el
enchufe está conectado a tierra apropiadamente.
MÉTODO DE CONEXIÓN A TIERRA RECOMENDADO
Su refrigerador debe estar siempre conectado a un circuito
propio que esté conectado adecuadamente a tierra. La
alimentación de energía debe ser únicamente de 115Volts,
60 Hz, AC y con fusibles de 15 o 20 amperios. Esto brinda
el mejor desempeño y previene de las sobrecargas de
energías que pueden provocar un incendio debido al
sobrecalentamiento de los cables. Se recomienda que se
utilice un circuito separado para este producto, así como un
receptáculo que no pueda ser desconectado con un
interruptor. No utilice un cable de extensión.
Es su responsabilidad y obligación reemplazar aquellos
receptáculos de 2 terminales por uno de 3 terminales
conectado debidamente a tierra.
Bajo ninguna circunstancia corte o arranque la tercera
terminal (tierra) del enchufe
NOTA: Antes de instalar, limpiar o cambiar los focos,
apague el Control (del termostato, refrigerador o
congelador, según su modelo) a la posición de OFF.
Cuando haya terminado, vuelva a conectar el refrigerador y
ajuste el control (de termostato, refrigerador o congelador,
según su modelo) a la posición deseada.
USO DE CABLES DE EXTENSIÓN
Nosotros le recomendamos que no utilice los cables de
extensión. Sin embargo, si usted desea utilizar un cable de
extensión, es absolutamente necesario que se encuentre
en la lista de UL (en los Estados Unidos) o en la lista de la
CSA (en Canadá), tenga 3 terminales y que soporte una
carga de energía de 15 amperios (mínimo) y 120 Voltios.
Al usar un cable de extensión, podrá dar más espacio a su
refrigerador en la parte de atrás.
Receptáculo de
pared aterrizado
para 3 terminales
Clavija
de 3 terminales Asegúrese de
que la conexión
para tierra existe.
38
ADVERTENCIA
REEMPLAZO DE CABLE DE CORRIENTE
Si el cordón de alimentación se daña, éste debe ser
reemplazado por el fabricante, por nuestro centro de
servicio o personal calificado por LG para evitar
algún riesgo.
Tambi n contiene líquidos (refrigerante, lubricante ) y está
hecho de materiales los cuales son reutilizables y/o
reciclables.Todos estos materiales deben ser enviados a
un centro de recolección de material de desecho; ya que
pueden ser utilizados despu s de un proceso de reciclaje.
é s
é
Contacte a la agencia de su localidad para desechar
su refrigerador.

39

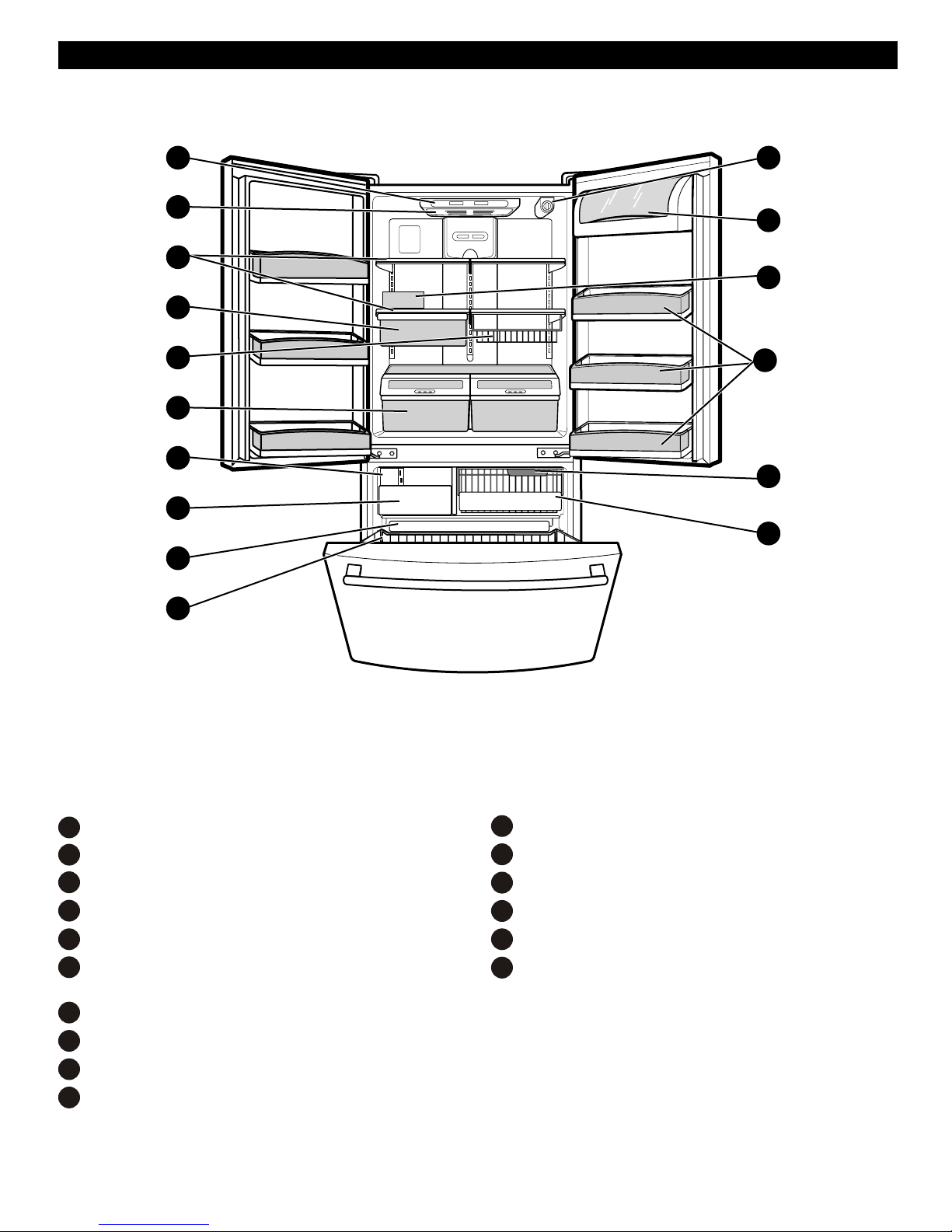

PARTS AND FEATURES
Control Digital del Sensor*
Luz del Refrigerador
Parrillas
Charola de Carnes frías (Chef Fresh)
Recipiente para Latas
Cajón para Vegetales
Mantiene frescos y crujientes los vegetales y frutas
Fábrica de Hielo Automática
Recipiente para Hielos
Parrilla de Alambre
Cajón de Alambre (Durabase)
Filtro de Agua Interno *
Compartimiento para Lácteos
Cajones de Puertas
Cajón para Huevos
Luz del Conge
Cajon
B
C
D
A
F
E
G
H
I
J
K
M
N
L
O
P
Use esta sección para que Ud. se familiarice con las partes y características de su nuevo refrigerador.
NOTA: Esta guía cubre distintos modelos. Su refrigerador puede tener algunos o todas las características y
partes que se muestran en la siguiente lista. Algunas de las localizaciones de las partes tal vez no concuerden
con su modelo.
PARTES Y CARACTERÍSTICAS
* en algunos modelos
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
lador
de Alambre

40
.
INSTALACION
.
PRECAUCIÓN
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar el
refrigerador.
No seguir esta instrucción puede ocasionar una lesión
en la espalda u otrotipo de lesiones.
DESEMPAQUE
Despegue de su refrigerador las cintas y etiquetas
temporales antes de instalarlo. No retire aquellas etiquetas
que muestren advertencias, el modelo y número de serie, o
la ficha técnica del producto que se encuentra en la parte
posterior del refrigerador.
Para quitar los residuos de cinta o adhesivo, frote bien con
sus dedos un poco de detergente líquido para vajillas
encima del adhesivo. Limpie con agua tibia y seque.
No utilice instrumentos filosos, alcohol para fricciones,
líquidos inflamables, o productos de limpieza abrasivos
para quitar la cinta adhesiva o goma. Estos productos
pueden dañar la superficie de su refrigerador. Para obtener
más información, vea la sección “Instrucciones
Importantes de Seguridad”.
Los estantes vienen instalados en su posición de fábrica.
Instale los estantes de
acuerdo a sus necesidades de espacio.
Cómo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva
su refrigerador para limpiarlo o darle servicio,
proteja el piso.
Al mover el refrigerador, siempre tire directamente
hacia fuera. No menee el refrigerador de lado a
lado ni lo haga “caminar” cuando lo trate de mover
ya que podría dañar el piso.
PRECAUCION
Peligro de explosión
Mantenga los materiales y vapores inflamables, tales
como gasolina, alejados del refrigerador.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
INSTALACIÓN
1. Evite Colocar la unidad cerca de fuentes de calor, rayos
de sol directos o humedad.
2. Para evitar la vibración, la unidad debe estar nivelada.
Si se requiere. , ajuste los
tornillos niveladores para compensar el desnivel del suelo.
El frente debe estar ligeramen te más alto que la parte
posterior para facilitar el cierre de las puertas.
Los tornillos de nivelación pueden girar fácilmente
levantando un poco el refrigerador de la parte frontal.
Gire los tornillos de nivelación en sentido de las manecillas
del reloj ( ) para levantar la unidad o en contra de las
manecillas del reloj ( ) para bajarla
3. Instale el refrigerador en un área que se encuentre entre
55°F (13°C) y 110°F (43°C). Si la temperatura se
encuentra fuera de las temperaturas mencionadas, el
enfriamiento del aparato puede afectarse.
UNA VEZ INSTALADO
1. Limpie cuidadosamente su refrigerador y remueva
el polvo acumulado durante el envío.
2. Instale los accesorios tales como la charola de hielos,
cajones, estantes, etc., en los lugares apropiados. Éstos se
encuentran empacados para prevenir daños durante el
transporte.
3. Deje su refrigerador encendido de 2 a 3 horas antes de
guardar alimentos.
Verifique el flujo de aire frío en el compartimento del
congelador para asegurarse de que la unidad enfría
apropiadamente.
Su refrigerador está listo para usarse ahora.
PRECAUCIÓN
Tenga cuidado cuando trabaje con la bisagra,
la cubierta de la base, los topes, etc. Puede lastimarse.
No ponga sus manos o herramientas en las salidas de
aire, la cubierta de la base o en la parte de abajo del
refrigerador. Puede lastimarse o recibir un choque
eléctrico.

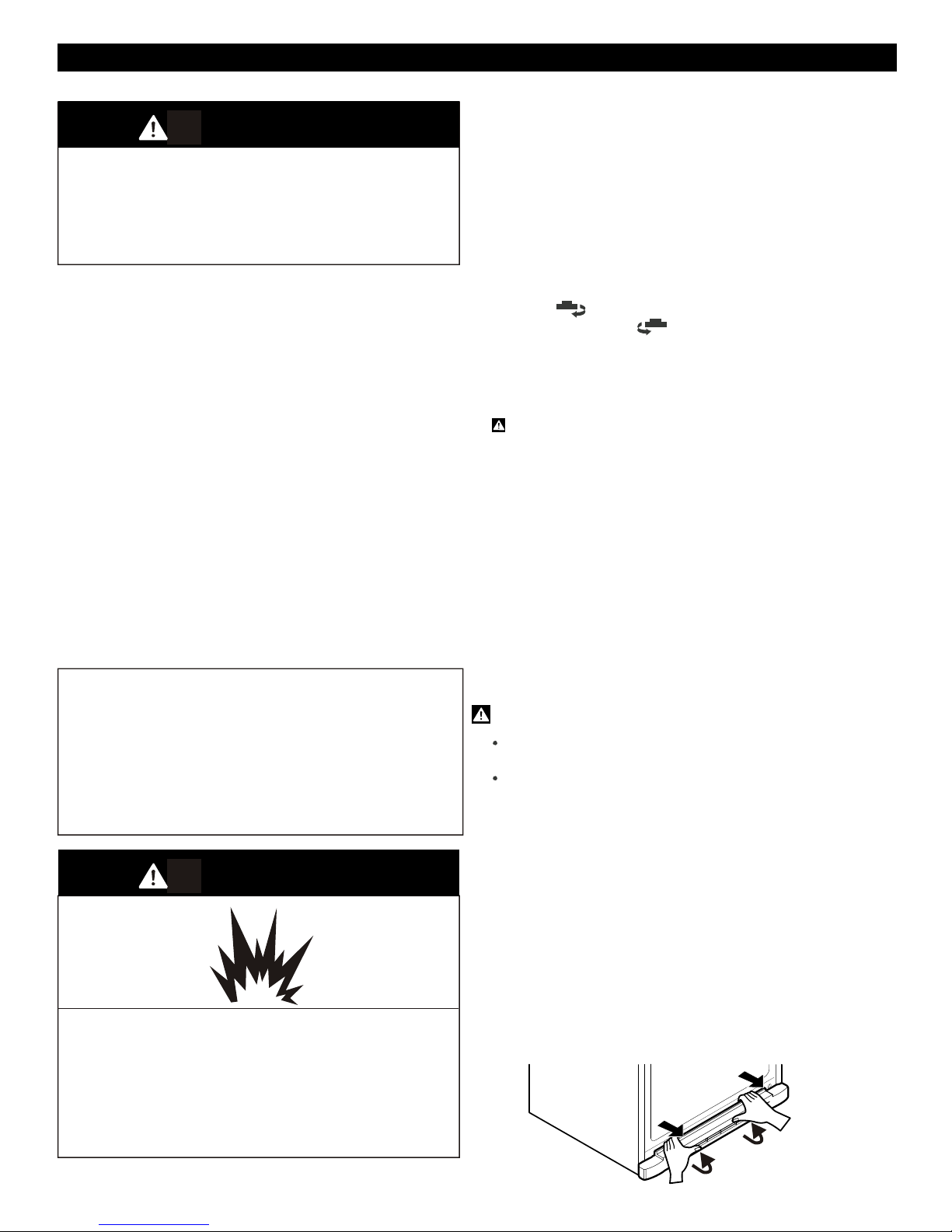

PARRILLA INFERIOR
Para quitar la parrilla inferior:
1. Agarre firmemente la parrilla inferior con ambas manos.
2. Empuje la parrilla inferior hacia Ud.
Para poner la parrilla inferior:
1. Coloque los sujetadores en las ranuras del panel de
metal
2. Empuje la parrilla inferior hacia el refrigerador hasta que
quede en su posición.
Precaución: Evite colocar el refrigerador cerca de
fuentes de energía, luz solar o humedad.

INSTALACION
COMO QUITAR LAS JALADERAS DE LA PUERTA
Para mover el refrigerador a través de la
puerta de una casa, puede que sea
necesario remover las manijas de la
puerta del refrigerador.
1. Para quitar la jaladera del Refrigerador
¥
Agarre la jaladera firmemente con
ambas manos y hágala deslizar hacia
arriba (1) (esto puede requerir
bastante fuerza).
¥
Las ranuras con forma de ojo de
cerradura (2) de la parte posterior de
la jaladera permiten que esta se
separe de los tornillos de montaje (3).
CUIDADO: Al tratar de quitar y
colocar la jaladera, ella se puede
dañar y romper cuando usted golpee
con el martillo.
CUIDADO: Cuando ensamble o
desensamble la jaladera, Ud. debe
empujarla y jalarla con un momento
de fuerza.
COMO VOLVER A INSTALAR LAS JALADERAS DE LA PUERTA
NOTA: La apariencia de la jaladera puede
ser diferente a las que aparecen en
las figuras de esta página.
1. Para volver a instalar la jaladera de la
puerta del refrigerador
¥Alinee las ranuras con forma de ojo de
cerradura (1) de la parte superior e
inferior de la parte posterior de la
jaladera a los tornillos (2) montados al
frente de la puerta.
¥Presione la jaladera contra el frente de
la puerta, asegurando que los tornillos
(2) entren en las ranuras con forma de
ojo de cerradura (1).
¥Sosteniendo la jaladera con ambas
manos, presiónela firmemente contra
el frente de la puerta y hágala deslizar
hacia abajo (3)
HERRAMIENTAS QUE USTED PUEDE NECESITAR
Llave tubular de cabeza
hexagonal
10 mm
1/4 in
3/8 in

INSTALACION
COMO REMOVER LAS PUERTAS DEL REFRIGERADOR (modelos sin dispensador de agua)
1. Quitando las puertas del refrigerador
NOTA: La apariencia de la jaladera puede variar.
IMPORTANTE: Antes de empezar, apague el refrigerador y desconéctelo. Quite la comida y los soportes de las puertas.
Puerta izquierda
Afloje el tornillo de la cubierta (1).
Desconecte el cable del interruptor de la puerta (2).
Coloque la puerta sobre una superficie en la que no se raye con la cara interior hacia arriba.
Puerta derecha
Afloje el tornillo de la tapa (1).
Desconecte el cable del interruptor de la puerta (2).
Desconecte el arnés del cable (5)
Coloque la puerta sobre una superficie en la que no se raye con la cara interior hacia arriba.
Afloje los pernos de las bisagras (3).
Quite la bisagra superior (4).
Afloje los pernos de las bisagras (3).
Afloje el tornillo de tierra (6).
Quite la bisagra superior (4).
PRECAUCION: Cuando quite la bisagra superior, asegúrese de que la puerta no cae hacia adelante
¥
¥
¥
¥
¥
¥
¥
¥
¥
¥
¥
¥
42

INSTALACION
2. Recambio de la puerta del refrigerador
Puerta derecha
Haga descender la puerta hacia el pasador situado en la
mitad de la bisagra (7).
Asegúrese que la puerta queda alineada con el gabinete.
Sustituya la bisagra superior (4) instalando los tornillos (3)
para asegurarla.
Asegúrese que la junta de puerta quede nivelada contra el
gabinete y que no este doblada.
Apoye la puerta sobre el lado de la manija mientras
asegura la bisagra. Asegúrese que la puerta queda recta
y que el hueco entre las puertas sea igual.
Instale el tornillo de tierra (6).
Conecte el interruptor a la puerta (2).
Apriete el tornillo de la tapa (1).
Puerta izquierda
Haga descender la puerta hacia el pasador
situado en la mitad de la bisagra (5).
Asegúrese que la puerta queda alineada con
el gabinete.
Sustituya la bisagra superior (4) instalando los
tornillos (3) para asegurarla.
Asegúrese que la junta de puerta quede
nivelada contra el gabinete y que no este
doblada.
Apoye la puerta sobre el lado de la manija
mientras asegura la bisagra. Asegúrese que
la puerta queda recta y que el hueco entre las
puertas sea igual.
Conecte el interruptor a la puerta (2).
Apriete el tornillo de la tapa (1).
43

INSTALACION
COMO REMOVER LAS PUERTAS DEL REFRIGERADOR (modelos con dispensador de agua)
1. Quitando las puertas del refrigerador
NOTA: La apariencia de la jaladera puede variar.
IMPORTANTE: Antes de empezar, apague el refrigerador y desconéctelo. Quite la comida y los soportes de las puertas.
Puerta izquierda
Afloje el tornillo de la cubierta (1).
Desconecte el cable del interruptor de la puerta (2).
Afloje los pernos de las bisagras.
Desconecte el tubo abastecedor de agua empujando detrás del anillo de desconexión (3).
Afloje los tornillos y retire la cubierta en la parte posterior (Vea figura A).
Saque el tubo (4).
PRECAUCION: Si el extremo del tubo esta deformado o hacia afuera, corte la porción dañada.
Desconecte los 2 arnés de alambre (5).
Afloje los tornillos (6) y quite la bisagra superior (7).
Coloque la puerta sobre una superficie en la que no se raye con la cara interior hacia arriba.
PRECAUCION: Cuando quite la bisagra superior, asegúrese de que la puerta no cae hacia adelante
Puerta derecha
Afloje el tornillo de la tapa (1).
Desconecte el cable del interruptor de la puerta (2).
Desconecte el arnés del cable (4).
¥
¥
¥
Quite el tornillo de tierra (8).
¥
Afloje los tornillos (6) y quite la bisagra superior (7).
Coloque la puerta sobre una superficie en la que no se raye con la cara interior hacia arriba.

INSTALACION
2. Recambio de la puerta del refrigerador
Puerta derecha
Haga descender la puerta hacia el pasador situado en la mitad de la bisagra (9). Asegúrese que la puerta queda
alineada con el gabinete.
Sustituya la bisagra superior (7) instalando los tornillos (6) para asegurarla.
Asegúrese que al cerrar la puerta quede nivelada contra el gabinete y que no este doblada. Apoye la puerta sobre el
lado de la manija mientras asegura la bisagra. Asegúrese que la puerta queda recta y que el hueco entre las puertas
sea igual.
Instale el tornillo de tierra (8) y conecte el arnés de alambre (4).
Conecte el interruptor a la puerta (2).
Apriete el tornillo de la tapa (1).
Puerta izquierda
Haga descender la puerta hacia el pasador situado en la mitad de la bisagra (8). Asegúrese que la puerta queda
alineada con el gabinete.
Sustituya la bisagra superior (7) instalando los tornillos (6) para asegurarla.
Asegúrese que la junta de puerta quede nivelada contra el gabinete y que no este doblada. Apoye la puerta sobre el
lado de la manija mientras aprieta. Asegúrese que la puerta queda recta y que el hueco entre las puertas sea igual.
Conecte el interruptor a la puerta (2).
Apriete el tornillo de la tapa (1).
Inserte el tubo abastecedor de agua(4) dentro del tubo conector hasta que usted solo vea la escala de la marca.
(Inserte completamente el tubo sobre 5/8¨(15mm)).
Conecte el arnés de alambre (5).

INSTALACION
NIVELACIÓN Y ALINEACIÓN DE LA PUERTA
Nivelación
Su refrigerador tiene dos tornillos de nivelación al frente,
uno a la derecha y uno a la izquierda. Si su refrigerador
parece inestable o quiere que las puertas cierren más
fácilmente, ajuste la inclinación del refrigerador usando
las siguientes instrucciones:
1. Conecte el cable de alimentacion del refrigerador a
entrada de tres espigas que esté conectada a tierra.
Mueva el refrigerador a su posición final.
2. Gire el sentido del tornillo de nivelación en el sentido
de las manecillas del reloj para elevar ese lado del
refrigerador o en el sentido contrario de las manecillas
del reloj para bajarlo. Puede requerir varias vueltas
para ajustar la nivelación del refrigerador.
NOTA: Hacer que alguien empuje contra la parte
superior del refrigerador quita algo de peso
aplicado a los tornillos de nivelación. Esto hace
más fácil ajustarlos.
Abra ambas puertas otra vez, para asegurarse que
cierren fácilmente. Si no, incline el refrigerador un
poco más hacia atrás girando ambos tornillos
en el sentido de las manecillas del reloj. Puede
requerir varias vueltas más y usted deberá girar
la misma cantidad a ambos tornillos niveladores.
3.
Reajuste si es necesario.
4.
Sustituya la cubierta inferior.
5
NOTA: Su refrigerador nuevo esta diseñado de forma
única con dos puertas para alimento fresco.
Cada puerta se puede abrir o cerrar
independientemente una de otra. Debe ejercer
una ligera presión en las puertas para conseguir
que se cierren totalmente.
Alineación de la Puerta
Si el espacio entre sus puertas es desigual, siga las
siguientes instrucciones para la alineación de las puertas:
Con una mano, levante la puerta que desea en la bisagra
media.
1.
Con la otra mano, use los alicates para insertar el anillo de
retención como se muestra.
2.
Inserte los anillos de retención adicionales hasta que las
puertas se alineen. (Se suministran 3 anillos de retención
por unidad).
3.
47

48
MULTI FLOW
USO DEL REFRIGERADOR
Congelamiento Expreso:
Presione el botón Express Freezing. El LED se encenderá.
Esta función permanecerá activada durante 24 horas, lo
lo que intensificará la velocidad de enfriamiento del
congelador e incrementará la producción de hielo.
CIRCULACIÓN APROPIADA DE AIRE
El ventilador de enfriamiento es más poderoso y
Si se introduce agua u o tra sustancia a las ventilas,
la eficiencia disminuirá. Además, si el sello esta dañado
la eficiencia disminuirá ya que el aire frío se escapa.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones del refrigerador, los olores pueden transferirse
fácilmente. Ud. debe limpiar ambas secciones para
eliminar olores. Para prevenir la transferencia de olores
Su refrigerador cuenta con dos controles que le permiten
regular la temperatura en los compartimentos del refri-
gerador y congelador.
Primero ajuste el CONTROL DEL REFR IGERADOR a
37°F (3°C) y el CONTROL DEL CONGELADOR A 0°F
(-18°C). Deje estos parámetros durante 24 horas (un
día) para estabilizar el refrigerador. Después ajuste
las temperaturas de los compartimentos a su gusto.
Control del refrigerador: 33°F a 46°F (0°C a 8°C)
A menor el valor de ajuste, el compartimento del
refrigerador estará más frío.
Control del congelador: -6°F a 8°F (-21°C a -13°C)
A menor valor de ajuste, el compartimento del
congelador estará más frío. Sin embargo, el compar-
timento del refrigerador se calentará debido a que
circula menos aire hacia él.
o resequedad en los alimentos, cubra adecuadamente
la comida. (Vea la sección Guía de Almacenamiento de
Alimentos para mayores detalles)
efectivo que otros. Esto se puede notar considera-
blemente cada vez que se introduce comida al
compartimento del refrigerador
NOTA: Para cambiar de °F a °C, mantenga presionados
al mismo tiempo y durante 1 segundo los botones COLDER
del congelador y del refrigerador.
REFRIGERATOR TEMP
COLDER WARMER 37 F IS RECOMMENDED
EXPRESS
FREEZING
0 F IS RECOMMENDED
FREEZER TEMP
COLDER WARMER
EXPRESS
FREEZING
Para obtener temperaturas estables, el aire debe fluir
entre las secciones del congelador y refrigerador.
Como se muestra en la ilustración de abajo, el aire frío
entra através de la parte superior del congelador y
circula hacia abajo. Del fondo del congealdor el aire
forzado hasta la parte superior del refrigerador. El aire
entra através de la ventila superior, después circula
en la parte inferior donde vuelve al congelador.
No bloquee ninguna de estas ventilas de aire fresco
con paquetes de comida. Si las ventilas se bloquean,
el flujo de aire se interrumpe, lo que puede ocasionar
problemas de humedad y temperatura.
(Modelos Sin Dispensador de Agua)
USO DEL REFRIGERADOR
CONFIGURACIÓN DE LOS CONTROLES
ALARMA DE LA PUERTA
Con esta característica usted escuchará una alarma
cuando la puerta del congelador o del refrigerador no
es cerrada dentro de 1 minuto después de que se abre.
Estos tonos se repiten cada 30 segundos.
Esta alarma es cancelada cuando la puerta del congelador
o del refrigerador es cerrada correctamente.
*En el control de temperatura puede aparecer el botón
Express Freezing ó Ice Plus los cuales realizan la misma
función.

USO DEL REFRIGERADOR
CONFIGURACIÓN DE LOS CONTROLES
(Modelos Con Dispensador de Agua)
Su refrigerador tiene un panel de control sobre el
dispensador que le permite regular la temperatura en
los compartiemientos del refrigerador y del congelador
Primero ajuste el CONTROL DEL REFR IGERADOR a
37°F (3°C) y el CONTROL DEL CONGELADOR A 0°F
(-18°C). Deje estos parámetros durante 24 horas (un
día) para estabilizar el refrigerador. Después ajuste
las temperaturas de los compartimentos a su gusto.
EXPRESS FRZ FREEZER REFRIGERATOR FILTER LOCK
Control del congelador: -6°F a 8°F (-21°C a -13°C)
A menor valor de ajuste, el compartimento del
congelador estará más frío. Sin embargo, el compar-
timento del refrigerador se calentará debido a que
circula menos aire hacia él.
Control del refrigerador: 32°F a 47°F (0°C a 8°C)
A menor valor de ajuste, el compartimento del
refrigerador estará más frío.
NOTA: Para cambiar de °F a °C, mantenga presionados
al mismo tiempo y durante 1 segundo los botones COLDER
del congelador y del refrigerador.
Congelamiento Expreso:Presione el botón EXPRESS FRZ.
El LED se encenderá. Esta función permanecerá activada
durante 24 horas, lo que intensificará la velocidad de
enfriamiento del congelador e incrementará la producción
de hielo.
Bloqueo del Dispensador: Presione y mantenga pulsado
el botón LOCK por 3 segundos para bloquear el
dispensador. Cuando este bloqueado, se apagará el LED
y el dispensador no funcionará. Para desbloquear,
presione y mantenga pulsado LOCK por 3 segundos.
Restaurar Filtro: Cuando se enciende FILTER RESET LED,
debe cambiar el filtro de agua. Presione el botón FILTER
RESET por 3 segundos para apagar la LED.
ATENCIÓN: Si abre la puerta, el dispensador no
funciona.
AJUSTE DE CONFIGURACIÓN DE CONTROLES
De tiempo al refrigerador de enfriarse competamente
antes de hacer los ajustes finales. Es mejor espera 24
horas antes de hacer esto. Las medidas indicadas en
la sección anterior deberán ser correctas para el uso
del refrigerador a nivel dómestico. Los controles están
correctamente ajustados cuando la leche o el jugo
están tan fríos, cuando el helado esta firme como a
usted le gusta.
El control del refrigerador funciona como si fuera el
termostato de todo el aparato (secciones del refrigerador
y congelador). Cuanto más alto sea el ajuste más tiempo
funcional tendrá el compresor para mantener la tempera-
tura más fría. El control del congelador ajusta el flujo de
aire frío desde el congelador al refrigerador.
Ajustar el control del congelador a una temperatura más
baja mantiene más aire frío en el compartimiento del
congelador para hacerlo más frío.
Si usted necesita ajustar las temperaturas en el
refrigerador o en el congelador, comience por ajustar
la del refrigerador. Luego espere 24 horas antes de
verificar las temperaturas del congelador. Si esta
demasido caliente o demasiado frío, entonces ajuste
el control del congelador.
Use las configuraciones listadas en la tabla siguiente,
como una guía. Recuerde siempre esperar al menos
24 horas entre ajustes.
CONDICIÓN/RAZÓN AJUSTE
RECOMENDADO:
La sección del REFRIGERADOR
se encuentra “tibia”
Se abre la puerta frecuentemente
Se almacena gran cantidad de
alimentos
La temperatura ambiente es muy alta.
Ajuste el Control del
REFRIGERADOR
Al siguiente
espere 24
horas y verifique.
dígito
superior,
La sección del CONGELADOR se
encuentra “tibia” / los hielos no
se forman rápidamente
Se abre la puerta frecuentemente
Se almacena gran cantidad de
alimentos
La temperatura ambiente es muy
baja (no se realizan ciclos
suficientemente frecuentes)
Se utilizan hielos muy
frecuentemente
El difusor de aire se ha bloqueado
con algunos artículos
Ajuste el Control
del CONGELADOR
al siguiente dígito
superior, espere 24
horas y verifique.
Quite los
objetos que
bloqueen la
salida del aire
La sección del REFRIGERADOR
está muy fría
El Control no se encuentra
ajustado a las condiciones
deseadas
Ajuste el Control
del
REFRIGERADOR
al siguiente dígito
inferior, espere 24
horas y verifique
La sección del CONGELADOR
está muy fría
El Control no se encuentra
ajustado a las condiciones
deseadas
Ajuste el Control
del CONGELADOR
al siguiente dígito
inferior, espere 24
horas y verifique
49
DIGITAL CONTROL
FILTER STATUS
FRZ TEMP REF TEMP
LOCK
F
C
F
C
F
C
ON
ROOM TEMPERATURE
DISPENSER & BUTTON
FILTER RESET
HOLD 3 SEC
EXPRESS
FRZ

50
.
GUÍA PARA ALMACENAR ALIMENTOS
Para guardar Alimentos Frescos
Guarde o envuelva los alimentos en recipientes cerrados
o bolsas que eviten la entrada de aire y humedad. Esto
evitará que los olores y sabores de los alimentos se
transfieran dentro del refrigerador. Para productos
perecederos, revise la fecha de caducidad para asegurar
su frescura.
Mantequilla o Margarina
Mantenga la mantequilla cubierta en un recipiente o en el
compartimento cerrado. Cuando desee almacenar una
mayor cantidad, envuélvala y guárdela en el congelador.
Queso
Guarde el queso en su envoltura original hasta que se
desee usarlo. Una vez abierto, envuélvalo firmemente
con envoltura plástica o papel aluminio.
Leche
Limpie los cartones de leche. Para un mejor
almacenamiento, coloque la leche en una charola interior.
Huevos
Guárdelos en su empaque original o en la charola para
huevos.
Fruta
Lave y deje secar la fruta. Después guárdela en bolsas
de plástico dentro del refrigerador. No lave o enjuague
las moras hasta que están listas para consumirse. Las
moras deben ser seleccionadas y guardadas en su
empaque original (si lo hay) o en una bolsa de papel a
medio cerrar dentro de uno de los estantes.
Vegetales con Piel (pimiento, zanahoria)
Colóquelos en bolsas o contenedores plásticos dentro del
cajón de vegetales del refrigerador.
Pescado
Consuma los pescados y mariscos el mismo día que los
adquirió.
Carne
Conserve la carne en su empaque original, el cual no
debe permitir la entrada de aire y humedad. Vuelva a
envolver si es necesario.
Quite la envoltura original y remueva de los vegetales
aquellas partes sucias o descoloridas. Lávelas con agua
fría y escúrralas. Colóquelas en una bolsa o contenedor
plástico y guárdelas en el cajón de vegetales del
refrigerador.
Vegetales con Hojas
Sobras de Alimentos
Cubra las sobras con envoltura de plástico o papel
aluminio. También puede usar contenedores plásticos
con tapas firmes.
PARA GUARDAR ALIMENTOS CONGELADOS
NOTA: Para mayor información acerca de cómo preparar
los alimentos para congelarlos así como para ver el tiempo
que pueden ser almacenados, consulte una guía sobre
congelamiento o una guía para cocinar.
Empaque
Una buena congelación depende de un empaque correcto.
Cuando Ud. cierra y sella el empaque, no permitirá el
acceso del aire y humedad a los alimentos. Un mal
empaque resultará en la transmisión de olores y sabores
dentro del refrigerador, así como la resequedad de los
alimentos congelados.
Recomendaciones de empaque:
Usar contenedores plásticos con tapas rígidas.
Utilizar envases o jarras de superficies lisas.
Empacar con papel aluminio de alta resistencia.
Envolver con papel revestido con plástico.
Utilizar plástico impermeable.
Usar bolsas de plástico especiales para congelar.
Siga las instrucciones del empaque o recipiente para lograr
un mejor congelamiento.
No utilice:
Envolturas del pan.
Recipientes de plástico que no sean de polietileno.
Recipientes sin tapas rígidas o firmes.
Papel encerado o plástico encerado.
Envolturas delgadas o poco permeables.
Congelamiento
Su refrigerador no congelará rápidamente
cualquier cantidad excesiva de alimentos. No introduzca una
cantidad mayor de alimentos sin congelar que la que pueda
congelarse dentro de 24 horas (no más de 2 a 3 libras de
alimento por pie cúbico del espacio en el congelador).
Deje el suficiente espacio en el congelador para que
el aire circule alrededor de los paquetes. Deje espacio
suficiente al frente para que la puerta cierre sin dificultad.
Los tiempos de almacenaje pueden variar de acuerdo a la
calidad y tipo de comida, el tipo de empaque o envoltura
usada (a prueba de humedad y aire), y a la temperatura de
almacenaje. Los cristales de hielo formado adentro de un
empaque cerrado son normales, lo que indica que
la humedad de los alimentos y el aire contenido dentro del
empaque se ha condensado.
NOTA: Deje que los alimentos calientes se enfríen a
temperatura ambiente durante 30 minutos, después
envuélvalos con los métodos mencionados y congélelos. Al
enfriar los alimentos calientes antes de introducirlos al
congelador, Ud. ahorra energía.
ADVERTENCIA
Peligro de sofocamiento
Ventile adecuadamente la habitación cuando utilice hielo
seco. El hielo seco es dióxido de carbono
congelado. Cuando se evapora, éste emana oxígeno,
causando mareos, dolores de cabeza leves, inconciencia o
muerte por sofocamiento. Abra una ventana y no inhale
estos vapores.
(CO )
2
USO DEL REFRIGERADOR
IMPORTANTE: No guarde botellas en el
compartimiento del congelador; ya que podrían
estallar al congelarse y causar daños.

51
ESTANTES DEL REFRIGERADOR
Los estantes de su refrigerador se ajustan para cumplir con
sus necesidades de almacenamiento. Su modelo puede
incluir estantes de vidrio o alambre.
Almacenar apropiadamente los alimentos en su
refrigerador, y ajustando los estantes para que tengan
distintas alturas hará más fácil la búsqueda de los artículos
que Ud. necesita. Esto también reducirá el tiempo en el
que se encuentran abiertas las puertas, lo que ahorrará
energía.
IMPORTANTE: No limpie los estantes de vidrio con agua
caliente o tibia cuando estos se encuentren fríos. Los
estantes se pueden quebrar si se exponen a cambios
bruscos de temperatura o impactos fuertes. Para su
seguridad, los estantes están fabricados con vidrio
templado para que al romperse se fracturen en muchos
pedazos pequeños. Esto es normal.
NOTA: Los estantes de vidrio son pesados. Tenga
especial cuidado cuando los mueva de lugar para evitar
impactos por caída.
Para ajustar los Estantes
Retire los estantes de su posición de fábrica y póngalos en
la posición que a Ud. le sea más útil.
NOTA: Asegúrese de que el estante está instalado de
manera horizontal. Si no lo hace, puede provocar que el
estante se caiga, lo que causaría el derrame o caída de
alimentos.
Para quitar un estante
Incline el estante por la parte frontal en la dirección que se
muestra en (1) y levántelo en la dirección (2). Jale el
estante hacia usted.
Para poner un estante
Incline la parte frontal del estante y guíe los ganchos del
estante hacia los orificios a la altura que usted desee.
Después baje el frente del estante para que los ganchos
calcen con los soportes del estante.
Para quitar un estante del marco de metal:
1.
2.
3.
Jale el estante hasta que tope.
Incline el frente del estante hacia arriba y jálelo un poco
hacia delante.
Levante el estante de manera que se mueva a través
de los orificios del soporte
Vuelva a colocar el estante en orden inverso.
Estantes Funcionales (en algunos modelos)
Estante Plegable:
Ud. puede guardar artículos altos tales como galones o
botellas simplemente plegando el estante a la mitad.
Estantes Deslizables (en algunos modelos)
Ud. puede deslizar algunos de los estantes de su
refrigerador hacia fuera o hacia
adentro como a continuación se describe:
Para deslizar el estante hacia fuera, jale cuidadosamente
hacia Ud. el frente del estante.
Para deslizar el estante hacia adentro, empuje el estante
hasta que tope.
USO DEL REFRIGERADOR
SECCION DEL REFRIGERADOR

CHAROLA DE CARNES FRÍAS (CHEF FRESH)
(Opcional en algunos modelos)
52
Jale hacia usted la charola de carnes frías mientras la
sostiene con una mano. Levántela un poco y jale.
CONTROL DE HUMEDAD DE LOS CAJONES
Ud. puede controlar la cantidad de humedad en los cajones,
ajustando el control en cualquier posición entre y
permite que el aire salga del caj ón de vegetales para
la mejor conservación de frutas.
mantiene la mayor cantidad de aire en el cajón para
la mejor conservación de vegetales frescos.
Ud. puede almacenar pequeños vegetales o frutas que
requieran de mayor o menor humedad en cajones separados.
USO DEL REFRIGERADOR
NOTA: No guarde lechuga ni otros productos bromosos
en este cajón.
FRÍO
coliflor
¥ pepinos
¥ calabacines
¥ manzanas
¥
maíz
naranjas
¥ uvas
filetes
¥ quesos
¥ fiambres
¥ tocino
¥ hot dogs
MÁS FRÍO
¥¥
¥
ADVERTENCIA: Frutas y vegetales pueden dañarse
con el ajuste más frío.
CAJONES OPTIBIN
Los cajones OptiBin hacen mas frescos los vegetales
frutas, permitiéndole controlar fácilmente la humedad
dentro de los cajones. Los cajones Optibin incluyen
1) un control de humedad al frente del cajón y 2) un
sistema que permite conservar o liberar la humedad.
Para quitar las puertas móviles del cajó
1.
Levante la puerta tan alto como se pueda abrir.
2. Usando sus manos, presione la bisagra de
el centro de la puerta.
3. Levante la puerta y quítela.
4. Para volver a colorar, realice los paso
plá
s en orde
n de veget
stico hacia
n inver
ales:
so.

USO DEL REFRIGERADOR
Para quitar el vidrio:
1. Utilizando un destornillador de cabeza plana, levante el
vidrio desde la cubierta de los cajones de vegetales.
2. Jale hacia arriba y después hacia afuera.
Para quitar el cajón de vegetales:
1. Deslice el cajón hacia afuera hasta qu
2. Levante la parte fr
3. Vuelva a colocar el cajón, deslizándolo
hasta pasar los topes.
e tope.
ontal del cajon, jale para sacarlo
hacia adentro
CUBIERTA DE LOS CAJONES CON REJILLA
INTERIOR (en algunos modelos)
s:
te (2). Jale
Para quitar la cubierta de los cajones de vegetale
1. Quite ambos cajones.
2. Jale la cubierta mientras sostiene el sopor
hacia arriba y después hacia fuera (1)
PRECAUCION: Tenga cuidado cuando maneje la cubierta
de vidrio, ya que esta se puede soltar.
Para quitar la rejilla interior:
1. Quite la cubierta como se ilustra arriba.
2. Sostenga el vidrio y gire la cubierta de los cajones.
3. Sostenga la rejilla y jale los lados de la cubierta de
los cajones hacia fuera para quitarlas.
Para volver a colocar las rejillas interiores:
1. Para cada rejilla, inserte la ceja central 1 (cerca de la
cubierta de vidrio) y jale los lados de la cubierta para
insertarla.
53

USO DEL REFRIGERADOR
Las canastas se pueden quitar para una mejor limpieza
y ajuste.
DESIGN-A-DOOR
Para quitar el compartimiento, levantelo y jale hacia
afuera.
Para sustituir el compartimiento, deslicelo sobre la
guía deseada y empujelo hacia abajo hasta que
tope.
1.
2.
ADVERTENCIA: Alguien puede resultar herido si los
recipientes no están firmemente ensamblados.
NOTA:
PRECAUCIÓN: NO permita que los niños jueguen
con las canastas. Las esquinas filosas podrían
lesionarlos.
COMPARTIMIENTO PARA LÁCTEOS
No ajuste el recipiente si esta cargado de alimentos.
Para quitar el recipiente para lácteos, levantelo y jale
hacia afuera.
Para volver a colocar el recipiente para lácteos,
deslicelo sobre la ubicación deseada y empujelo hacia
abajo hasta que tope.
1.
2.
SERVIDOR DE LATAS
El servidor de latas se de sliza hacia afuera por debajo del
estante. Este puede almacenar hasta 12 latas de bebida
de 12 onzas.
1. Para quitar el servidor de latas, jálelo hacia fuera lo
más que pueda. Incline la parte frontal y retírelo.
2. Para volver a colocarlo, introdúzcalo en el marco del
estante y empújelo hasta el fondo.
COMPARTIMIENTO PARA HUEVOS
Guarde la caja para huevos en una parrilla interior, no en
un compartimiento de la puerta.
PRECAUCIÓN: No use la caja para huevos como un
recipiente para guardar hielo en el compartimiento del
congelador. Si se congela, la caja para huevos puede
romperse fácilmente.
DISPENSADOR DE AGUA (algunos modelos)
Empuje hacia arriba el interruptor del dispensador con un
vaso hasta que oiga el ¨click¨ del agua fría.
La bandeja puede ser removida fácilmente, presionandola
y quitando.
Incline levemente hacia el frente de la bandeja e inserte las
las costillas en los agujeros para reacomodar la bandeja.
54
Empuje
hacia arriba
Interruptor
del dispensador
Importante: Si no dispensa agua cuando el refrigerador
es instalado por primera vez, puede haber aire en el
sistema de la línea de agua. Presione el interruptor
del dispensador por lo menos 2 minutos para sacar
el aire atrapado en la línea
Agujeros Costillas
(Opcional en algunos modelos)
