Lightmaxx Vector Haze 1.7 User manual

lightmaXX
Vector Haze 1.7
Bedienungsanleitung

DEUTSCH/ENGLISCH
LIG0016334-000
09/2019

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des
Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr
durch einen elektrischen Schlag kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
Hinweis! (Brand- und Verletzungsgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
werden.
Die Oberflächentemperatur der Geräte kann bis zu 85°C erreichen. Berühren Sie das
Gehäuse während des Betriebs nicht mit bloßen Händen.
Lassen Sie das Gerät ca. 10 Minuten abkühlen, bevor Sie mit der Wartung beginnen.

DEUTSCH
Hinweis! (Betriebsbedingungen)
Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich
(IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten
aus, da dies zu Beschädigungen führen kann.
Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,
vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr
eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen

DEUTSCH
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Reparieren Sie niemals eine Sicherung oder umgehen Sie den Sicherungshalter. Ersetzen Sie
immer eine defekte Sicherung durch eine Sicherung gleichen Typs und gleicher elektrischer
Spezifikationen!
Stellen Sie das Gerät immer auf eine stabile Unterlage und installieren Sie das Gerät niemals über
dem Publikum. Bei Nebelgeräten kann sich um die Austrittsdüse und dem Nebelauslass
Kondenswasser bilden. Beachten Sie bitte bei der Installation, dass dies zu
Flüssigkeitsansammlungen unterhalb der Austrittsdüse und des Nebelauslasses führen kann.
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!
Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden
und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land
erfolgen.
Hinweis! (Nebelfluid)
Vor dem Befüllen das Gerät unbedingt vom Netz trennen!
Keine heißen Flüssigkeiten einfüllen!
Verwenden Sie ausschließlich hochwertige und von Ihrem Händler empfohlene
Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen
des Gerätes führen.
Passendes Nebelfluid:
lightmaXX Premium HAZE FLUID 5L, Hazer Fluid LIG0010218-000
Die vom Hersteller empfohlenen Nebelfluide sind umwelttechnisch unbedenklich und
können über den Abwasserkanal entsorgt werden.
Achten Sie darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet.
Ein zu geringer Tankfüllstand kann während des Betriebs zu Pumpenschäden und zur
Überhitzung des Heizelements führen!

DEUTSCH
Vector Haze 1.7!
LightmaXX entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte
zu einem fantastischen Preis.

Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie
sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX Vector Haze 1.7 dient ausschließlich der Erzeugung von künstlichem
Nebel durch verdampfen des eingefüllten Nebelfuids. Das Gerät darf ausschließlich zu diesem
Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke,
sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß
und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht
bestimmungsgemäßen Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Inhalt
Menge
lightmaXX Vector Haze 1.7
Nebelmaschine
1
Stromkabel
1
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH
Inbetriebnahme:
Schließen Sie das Produkt an das Stromnetz an und schalten Sie es anschließend ein. Warten sie
bis das Heizelement die Betriebstemperatur erreicht hat. Die Ansteuerung erfolgt nun wahlweise
per DMX oder per Bedienung am Gerät selbst.
Display und Bedientasten:
Das Gerät verfügt über 4 Bedientasten und ein LCD-Display,
auf dem alle Einstellungen adressiert und abgelesen werden
können.
Taste
Funktion
Erläuterung
Intervall
(5-200sec)
Dauer
(5-200sec)
Timer-Modus-Einstellung
Timer
(1-100%)
Menü
Volume
(1-100%)
Lüfter
(1-100%)
DMX Add
(001-512)
Flüssigkeitssensor
aktivieren/deaktivieren
Timer/
Up
Option wählen/Werte
EinstellenAktivieren der
Timer-Funktion
Volume/
Down
Option wählen/Werte
einstellen/Aktivieren der
Nebelausstoß-Funktion
Stop
Stop/Beenden

DEUTSCH
Intervall einstellen
MenuInterval set
wird. Benutzen Sie anschließend die Up/Down-Tasten, um die Nebelpause von 5 bis 200
Sekunden einzustellen.
Diese Einstellung wird benötigt, wenn Sie den Timer-Modus benutzen wollen.
Nebeldauer einstellen
Um die Dauer einzustellen, drücken SMenuDuration set
Benutzen Sie die Up/Down-Tasten, um die Nebeldauer von 1 bis 200 Sekunden einzustellen.
Diese Einstellung wird benötigt, wenn Sie den Timer-Modus benutzen wollen.
Nebelmenge für Timer-Modus einstellen
Um die Nebelmenge für den Timer-Modus einzustellen, drüMenu
Timer out-Tasten, um die Nebelmenge von 1 bis
100% einzustellen.
Diese Einstellung wird benötigt, wenn Sie den Timer-Modus benutzen wollen.
Nebelmenge für Volume-Modus einstellen
MenuVolume out
angezeigt wird. Benutzen Sie die Up/Down-Tasten, um die Nebelmenge von 1 bis 100%
einzustellen.
Diese Einstellung wird benötigt, wenn Sie die Option Volume (Dauerbetrieb) benutzen wollen.
Lüftergeschwindigkeit einstellen
MenuFan Speed
steht. Benutzen Sie die Up/Down-Tasten, um die Lüftergeschwindigkeit zwischen 1 und 100%
einzustellen.
DMX-Adresse einstellen
Um die DMX-MenuDMX ADD xxx
angezeigt wird. Benutzen Sie anschließend die Up/Down-Tasten, um den Wert von 001 bis 512
einzustellen.

DEUTSCH
Flüssigkeitssensor aktivieren/deaktivieren
MenuFluid sensor
Benutzen Sie die Up/Down-Tasten, um den Flüssigkeitssensor zu aktivieren bzw. zu deaktivieren
(On/off).
Wenn der Flüssigkeitssensor 
Ist der Flüssigkeitssensor 
Timer-Betrieb
Im Timer-Betrieb stößt der Hazer automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und
das Nebelvolumen richten sich nach den jeweiligen Menü-Timer-
Taste, um den Timer-Betrieb zu aktivieren. Auf dem LCD-Display erscheint das eingestellte
Zeitintervall:
Interval xxx s
Das Gerät zählt rückwärts bis auf 0 Sekunden und löst dann den Nebelausstoß aus. Zum
Ausschalten des Timer-Betriebs drücken Stop
Volume (Dauerbetrieb)
VolumeNebelausstoß zu aktivieren. Auf dem
VolumeVolume Out
Duration xxx s
Stop

DEUTSCH
DMX Betrieb:
Konfiguration des DMX Steckers:
Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,
Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgende Tabelle zeigt die
jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Kanal
Wert
Funktion
1
000-005
Aus
006-255
1-100%
Lüftergeschwindigkeit
2
000-005
Aus
006-255
1-100% Nebelausstoß

DEUTSCH

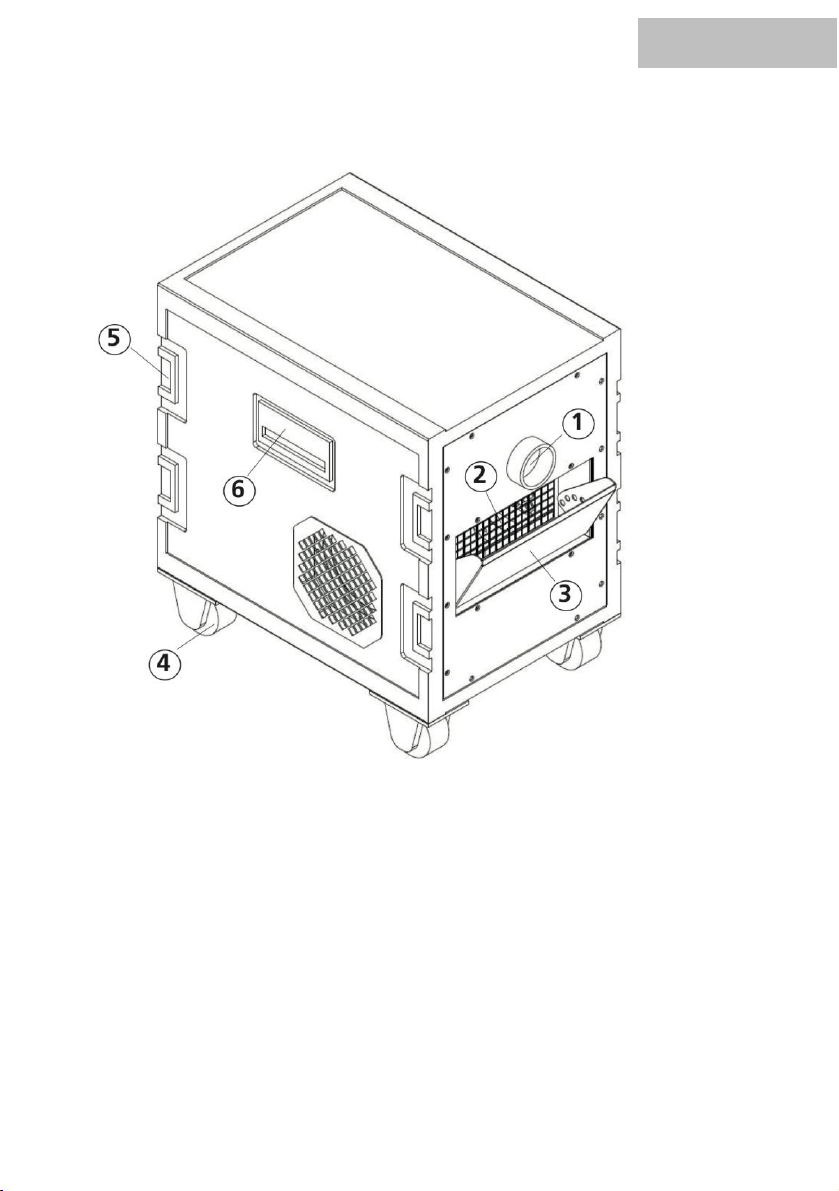

Anschlüsse und Bedienelemente:

DEUTSCH
Nr.
Bezeichnung
Nr.
Bezeichnung
1
Austrittsdüse
8
Sicherung
2
Lüfter
9
Stromeingang (PowerCon)
3
Luftleitblech (verstellbar)
10
DMX-Out (3-pol)
4
Lenkrollen
11
DMX-In (3-pol)
5
Butterfly-Verschlüsse für
abnehmbare Deckel
12
Display
6
Klappgriff
13
Bedientasten
7
Fluidbehälterfach

DEUTSCH
Spezifikationen:
Fehlerbehebung:
. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de
Model
lightmaXX Vector Haze 1.7
Spannungsversorgung
AC220-240V 50/60Hz
Leistungsaufnahme
1650 Watt
Tankkapazität
5 Liter
Aufheizzeit
4 Minuten
Fluidverbrauch
1-42ml/min
DMX-Verbindung
3-pol
DMX-Kanäle
2
Stromanschluss
PowerCon
Sicherung
250V/10A
Maße (L x B x H)
660 x 300 x 610 mm
Gewicht
34 Kg
Symptom
Fehlerbehebung
Keine Funktion
Überprüfen Sie die Netzverbindung, sowie Ihre
Sicherung.
Kein Nebelausstoß
Überprüfen Sie den Füllstand des Fluidbehälters
Keine Reaktion im DMX Betrieb
Überprüfen Sie die Kabelverbindungen
Sofern vorhanden, probieren Sie einen alternativen
DMX-Controller aus.

DEUTSCH
Wartung:
-Setzen Sie den Ausstoß immer auf Null und warten Sie mindestens 30 Sekunden, bevor Sie
das Gerät ausschalten, damit das Gerät seinen Reinigungsprozess durchführen kann, damit
die gesamte restliche Flüssigkeit aus den internen Kreisläufen entfernt wird.
-Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie 10 Minuten, bis das
Gerät abgekühlt ist
Bei der Wartung sollten die folgenden Punkte überprüft werden:
-Alle Schrauben, die für die Installation des Geräts und seiner Teile verwendet werden,
müssen fest angezogen sein und dürfen nicht korrodieren.
-Gehäuse und Befestigungen sollten völlig frei von Verformungen sein.
-Die Netzkabel müssen sich in einwandfreiem Zustand befinden und sollten sofort
ausgetauscht werden, wenn auch nur ein kleines Problem erkannt wird.
Hinweise zum Nachfüllen des Nebelfluidbehälters:
Nebelfluid sollte hinzugefügt werden, wenn das Gerät auf dem Display" FOG FLUID EMPTY"
anzeigt.
Reinigung:
Das Heizelement sollte regelmäßig (alle 30 Betriebsstunden) gereinigt werden, um Ablagerungen
zu vermeiden.
Zusätzlich wird eine regelmäßige Reinigung der Leitungen und Düsen dringend empfohlen, z.B.
mit dem Reinigungsfluid von LightmaXX (LIG0010221-000/250 ml).
Bitte nutzen Sie ausschließlich qualitativ hochwertige Reinigungsflüssigkeiten!
Vorgehensweise:
-Nebelmaschine entleeren und den Reiniger im Lieferzustand in den Tank schütten
-An einem gut belüfteten Ort einige Male die Nebelfunktion der Maschine betätigen
-Anzahl der benötigten Wiederholungen dem Verschmutzungsgrad anpassen
-Reiniger vollständig entfernen und den Tank ordentlich mit destilliertem Wasser durchspülen

DEUTSCH
Umweltschutz:
Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen
auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und
wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die
Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. getrennt den
entsprechenden Verwertungen zugeführt werden. Beachten Sie die entsprechenden
Entsorgungshinweise auf der Verpackung.
Entsorgung von Batterien:
! Bitte
Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung Ihres Altgerätes:
Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie
(Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür
zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu
beachten!
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26,
51103 Köln, Deutschland

DEUTSCH
MS ID: LIG0016334-000
09/2019
Notizen

ENGLISH
Important safety instructions! Please read before connection!
DANGER! (Electrical shock due to high voltages in the device)
The housing must not be removed! There are no parts to be maintained in the device.
Inside the unit there are components which are under high electrical voltage.
Before each use, check the device for damage or the absence of components, protective
devices or housing parts. If this is the case, the device must not be used!
Leave maintenance and repair work to a qualified service workshop or contact your
dealer. In the case of a malfunction of the device, operation must also be stopped
immediately until the device has been repaired by a specialist!
DANGER! (Electric shock due to short circuit)
Modifications to the power cord or plug are prohibited. If the power cord is damaged, it
must be replaced immediately with an original spare part from the manufacturer. Failure
to do so may result in fire or death due to electric shock!
DANGER! (For babies and children)
Dispose of or store any packaging material properly! Packaging material must be kept out
of the reach of babies and children due to the risk of suffocation.
Ensure that children never use the appliance unattended! In addition, make sure that
children do not remove (small) parts from the device, as they could suffocate by
swallowing parts!
Hint! (Fire and injure hazard due to overheating)
The maximum permissible ambient temperature of this device is 40°C.
Ensure that the unit is placed in a well-ventilated location away from direct heat sources,
naked flames, combustible materials, and liquids. A minimum distance of 1 m is required.
Do not tape or cover the ventilation slots of the unit.
The units' surface temperature may reach up to 85C. Don't touch the housing with bare
hands during its operation.
Allow the device about 10 minutes to cool down before you start servicing.
Hint! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor operation (IP20).
Never expose the device to rain, moisture or liquids as this may cause damage.
Vibrations, dust or sunlight can also cause damage, avoid them!

ENGLISH
Hint! (Power supply)
It is essential that you check that the device voltage matches your local mains voltage. It
is highly recommended that you fuse your mains socket with a residual current circuit
breaker (FI).
If you do not use your device for a longer period of time or carry out maintenance work,
disconnect the device from the mains in order to minimize danger. The same applies to
storm conditions such as thunderstorms, floods, etc.
Hint! (Error during data transmission)
Never connect the DMX input or output to audio devices such as power amplifiers or
mixing consoles!
DMX cables enable trouble-free operation and the highest possible transmission reliability
of signal data. Do not use microphone cables!
Hint! (Condensation)
To avoid condensation in the unit, the unit should adapt to the ambient temperature
before commissioning.
Hint! (Unwanted odours)
A new product can sometimes lead to unwanted odours. This reaction is normal and
disappears after a few minutes.
Symbols on device and packaging:
The lightning flash symbol warns the user of uninsulated voltages and the risk
of electric shock.
The exclamation mark symbol draws the user’s attention to important maintains
and operating instructions in the manual.
Only suitable for indoor use.
Read the manual.

ENGLISH
Installation:
Be sure to check the unit for damage before use. Use the original packaging or a suitable
transport or storage packaging to protect the product from dust, moisture, etc. when not in use.
Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the
same type and electrical specifications!
Make sure to always place the unit on a stable surface, never install the fogger above the
audience, a little liquid can always drip from the fog output.
WARNING! (Risk of injury due to falling down)
Improper installation can cause considerable injury and damage!
The installation of the device should always be carried out by experienced personnel and
must be carried out in compliance with the mechanical and electrical safety regulations in
your country.
Hint! (Fog fluid)
Disconnect the device from the mains before filling!
Do not fill with hot liquids!
Only use high-quality water-based fog fluids recommended by your dealer. Other fog
fluids can lead to clogging or dripping of the device.
Suitable fog fluid:
lightmaXX Premium HAZE FLUID 5L, Hazer Fluid –LIG0010218-000
The fog fluids recommended by the manufacturer are environmentally harmless and can
be disposed of via the sewer.
Make sure that there is always a sufficient amount of fog fluid in the tank.
A too low tank level can lead to pump damage and overheating of the heating element
during operation!

ENGLISH
Congratulations on your new LightmaXX Vector Haze 1.7!
Thank you for choosing a LightmaXX product. Through efficient development and economical
production, LightmaXX enables high quality products at a fantastic price.
Please read the instruction manual carefully to learn about all the features of this
product and keep it for future use.
Have fun with your new product!
Your LightmaXX Team
Guarantee:
The current general terms and guarantee conditions
of the Music Store professional GmbH apply.
You can view it at: www.musicstore.de
If you have any questions or suggestions, please
contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Cologne
Managing Director: Michael Sauer
WEEE-Reg.-No. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Intended use:
The product LightmaXX Vector Haze 1.7 is used exclusively for the generation of artificial fog
by vaporizing the filled fog fluid. The device may only be used for this purpose and in accordance
with the operating instructions. Other purposes as well as operation under other operating
conditions are expressly not intended and can lead to damage to property or personal injury! No
liability is assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who are
in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety, who instructs or
supervises the use.
Content
Quantity
lightmaXX Vector Haze 1.7
1
Power cable
1
Manual
1
Scope of delivery:

ENGLISH
Set up:
Connect the product to the power supply and then turn it on. Wait until the heating element has
reached the operating temperature. The control is now carried out either by DMX, remote control
or by operation on the device itself.
Display and menu buttons:
The device has 4 operating keys and an LCD display on which
all settings can be addressed and read.
Button
Function
Description
Interval Set
(5-200sec)
Duration Set
(5-200sec)
Timer-mode-setting
Timer Out
(1-100%)
Menu
Volume Out
(1-100%)
Fan Speed
(1-100%)
DMX Add
(001-512)
Fluid sensor on/off
Timer/
Up
Up/Activate Timer function
Volume/
Down
Down/Activate Volume
function
Stop
Stop/Exit
