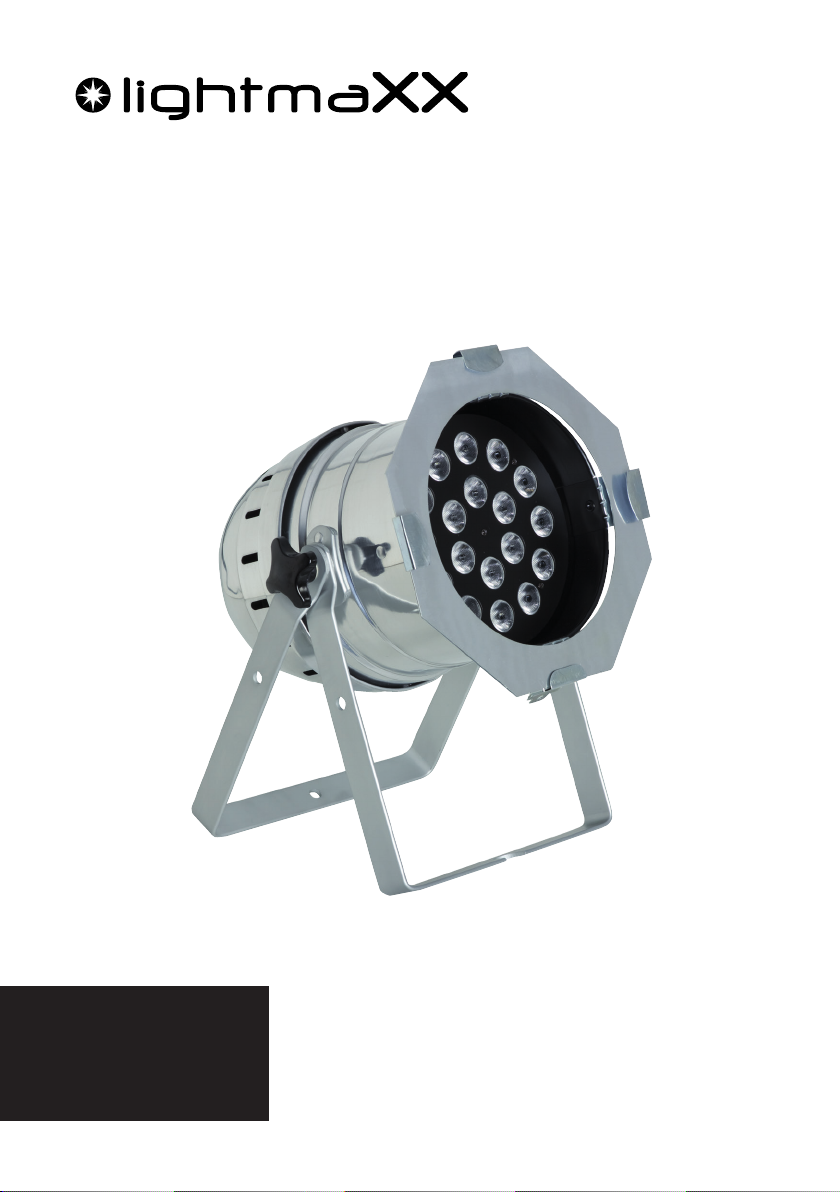

Lightmaxx LED Mega PAR 64 144 Watt RGBW User manual

Bedienungsanleitung
User Manual
10/2018
LIG0008921-000
LED Mega PAR 64
144 Watt RGBW

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
alien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in
der Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem
Fachpersonal ausgeführt werden.
Unvorschriftsmäßige Montage kann erhebliche
Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder
Abbaus/ der Wartung keine unbefugten Personen
unterhalb des Gerätes befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX LED Mega PAR
64144 Watt RGBW!
Vielen Dank, dass Sie sich für ein Produkt von LightmaXX entschieden haben. Durch effizien-
te Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte
zu einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt LightmaXX LED Mega PAR 64 wurde für den Einsatz als elektronischer LED-Beleuch-
tungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedie-
nungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen
Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Perso-
nenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen Verwendung resultieren
wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

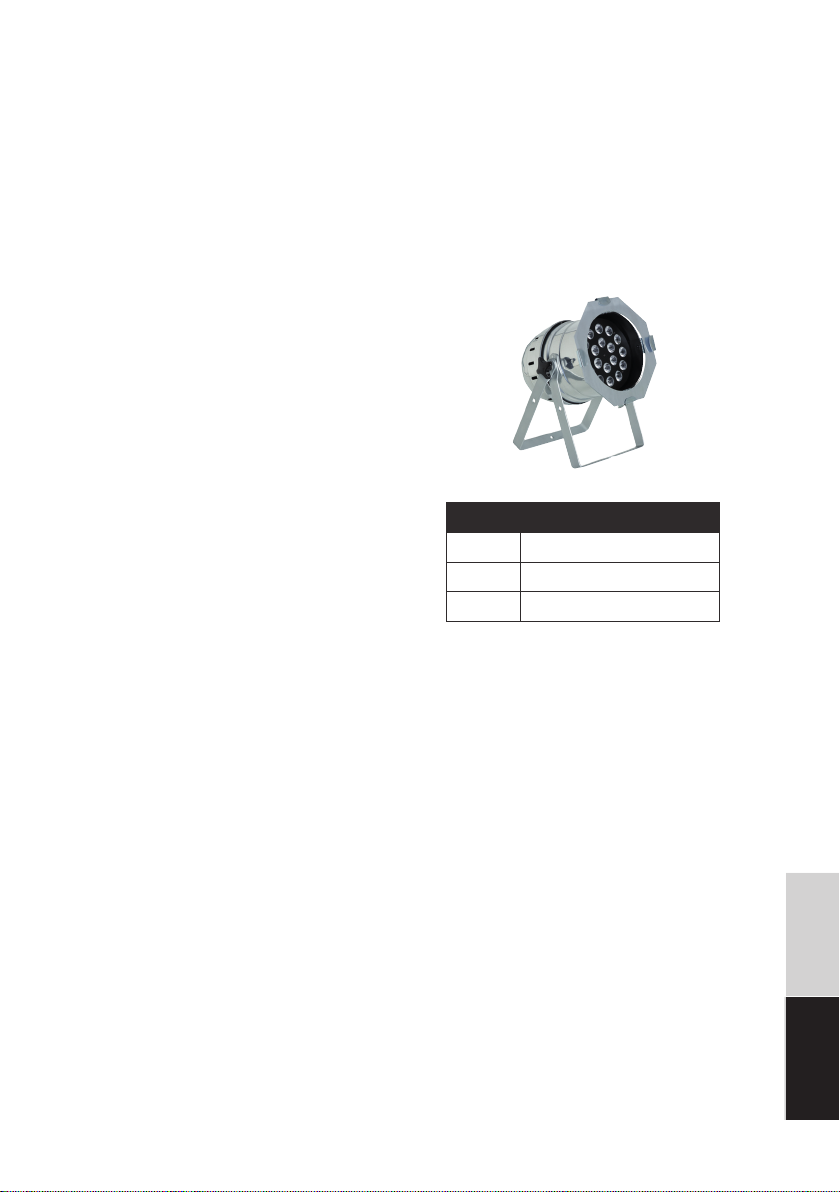

Anzahl Inhalt
1x LED Mega PAR 64
2x Montagebügel
1x Bedienungsanleitung
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das Abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
WARNUNG! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
WARNUNG! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilep-
sie auslösen. Entsprechend empfindliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
HINWEIS! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.

5
DEUTSCH ENGLISH
HINWEIS! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist das Gerät für den Betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen
führen, vermeiden Sie diese!
HINWEIS! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen, trennen Sie das Gerät vom
Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen
wie z.B. Gewitter oder Hochwasser, etc.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie optimalerwei-
se die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit, etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Nor-
men und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen,
dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety)
HINWEIS! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
HINWEIS! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren und
festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige Tragkraft
Ihres Statives nicht überschritten wird.
HINWEIS! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Über-
tragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.

DEUTSCHENGLISHFRANCAISESPAÑOL
6
DEUTSCHENGLISH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

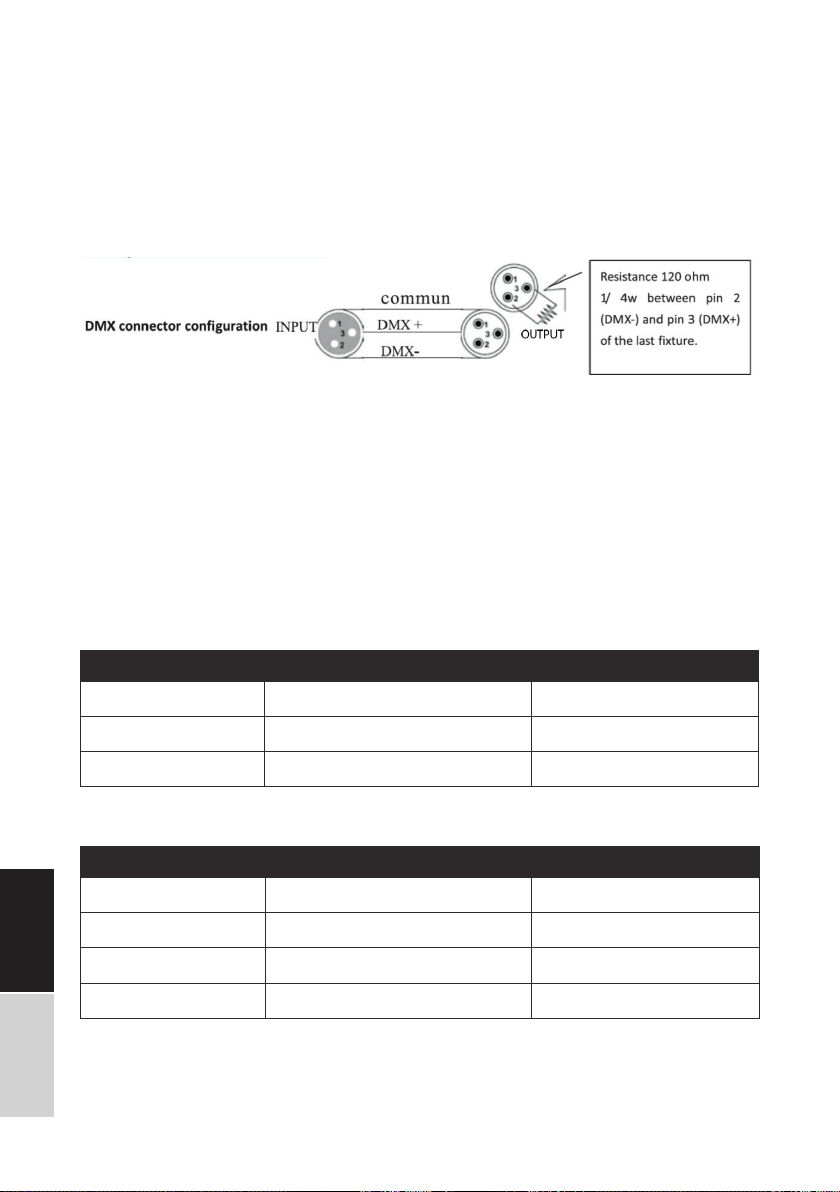

Konfiguration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfiguration. Das Gerät verfügt über einen DMX Modus mit 3,
4 oder 7 Kanälen, welchen folgende Funktionen zugrunde liegen:
DMX Adresse: DMX Wert: DMX Funktion:
1000-255 Rot (0-100%)
2000-255 Grün (0-100%)
3000-255 Blau (0-100%)
DMX Adresse: DMX Wert: DMX Funktion:
1000-255 Rot (0-100%)
2000-255 Grün (0-100%)
3000-255 Blau (0-100%)
4000-255 Weiss (0-100%)
3 Kanal Modus:
4 Kanal Modus:

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
7
DEUTSCH ENGLISH
DMX Adresse: DMX Wert: DMX Funktion:
1000-255 Dimmer (0-100%)
2000-255 Strobe (0-100%)
3000-255 Rot (0-100%)
4000-255 Grün (0-100%)
5000-255 Blau (0-100%)
6000-255 Weiss (0-100%)
7000-004
005-080
081-150
151-255
Sound
Farb Macro
Farbwechsel
Color Dream
7 Kanal Modus:
Betriebsart Auto oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder
über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des
jeweiligen Modus erfolgt über das Menu direkt am Gerät.

8
DEUTSCHENGLISH

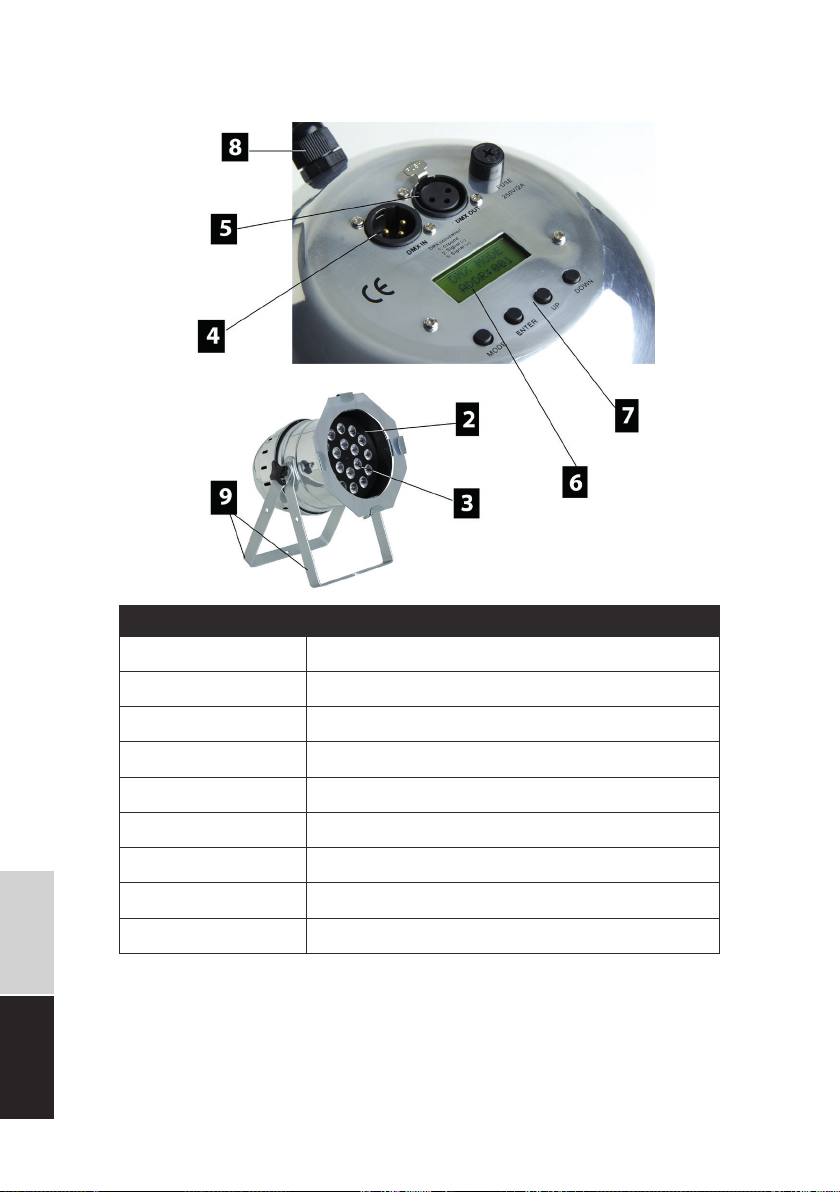

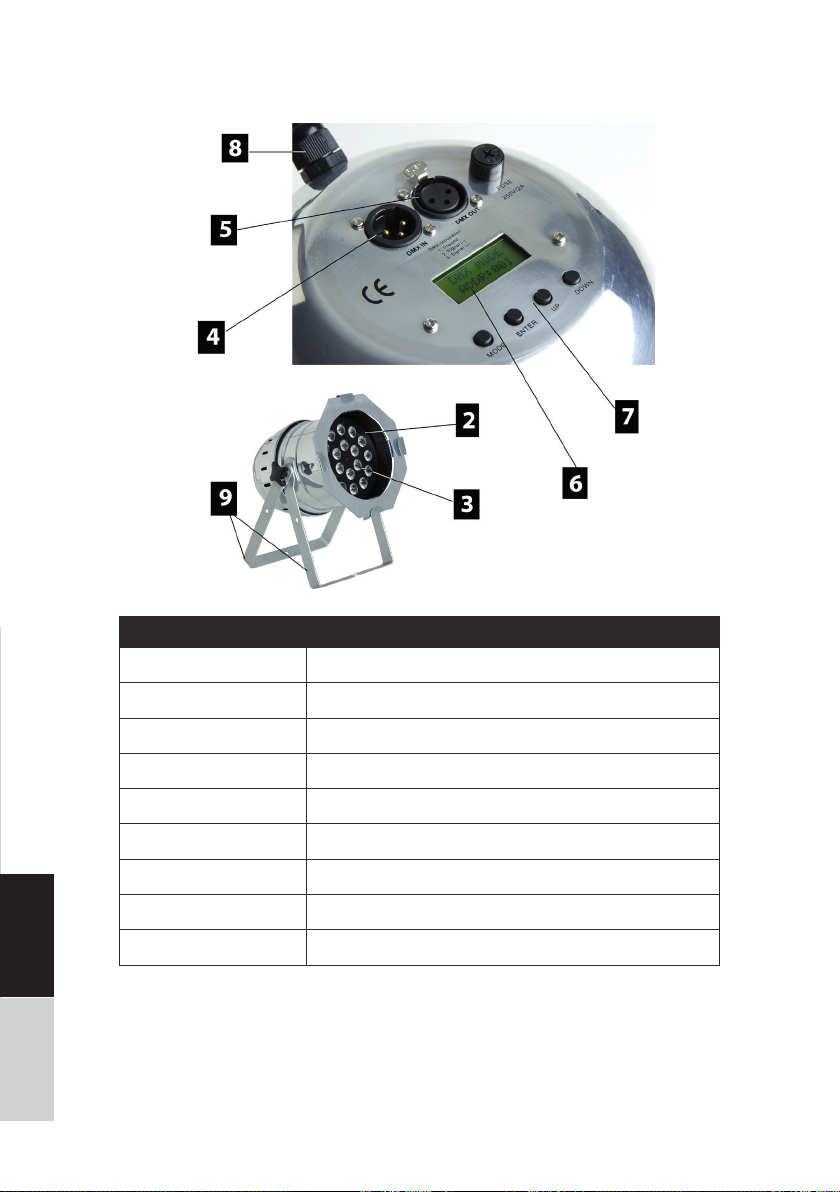

Anschlüsse und Bedienelemente:
1Feststellschraube
2LED-Linse
3Quad-LEDs
4DMX Eingang (3-pol)
5DMX Ausgang (3-pol)
6Display
7Menu-Tasten
8Netzkabel
9Montagebügel
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
9
DEUTSCH ENGLISH
Menu:
Die Navigation im Menu erfolgt über die vier Menu-Tasten oberhalb des Displays. Mit
der „MODE“-Taste aktivieren Sie das Menu, die Navigation erfolgt über die „UP“- und
„Down“-Pfeiltasten. Eine entsprechende Auswahl wird mit der „Enter“-Taste bestätigt.
Die Menu-Struktur im Detail:
Manuelle Farbeinstellung/Farbmischung:
R00 ROT 00-99 Helligkeit einstellbar
G00 GRÜN 00-99 Helligkeit einstellbar
B00 BLAU 00-99 Helligkeit einstellbar
W00 WEISS 00-99 Helligkeit einstellbar
F00 STROBE 00-99 Strobe Geschwindigkeit einstellbar
Automatischer Farbwechsel (15 Farben):
SP00 15 Farben Modus RGBW 00-99 Wechselgeschwindigkeit einstellbar
F00 Strobe Modus 00-99 Geschwindigkeit einstellbar
Automatischer Farbwechsel (4 Farben):
SP00 4 Farben Modus RGBW 00-99 Wechselgeschwindigkeit einstellbar
F00 Strobe Modus 00-99 Geschwindigkeit einstellbar
DREAM Farbwechsel (langsame Übergänge):
SP00 15 Farben Modus RGBW 00-99 Wechselgeschwindigkeit einstellbar
F00 Strobe Modus 00-99 Geschwindigkeit einstellbar
Automatischer Farbwechsel:
SENS 00-99 Wechselgeschwindigkeit einstellbar
F00 Strobe Modus 00-99 Geschwindigkeit einstellbar
MASTER/SLAVE Modus:
Drücken Sie die MODE-Taste bis Sie im Display den SLAVE Modus erreicht haben.
Wahl der DMX Kanäle (3, 4 oder 7 Kanäle):
Drücken Sie die MODE-Taste bis Sie in der CHANNEL Modus Selektierung sind.
Nun wählen Sie die verschiedenen Modis aus, z.B. CH3
DMX Adressierung:
Drücken Sie die „MODE“-Taste bis Sie im Display ADDR: 001 lesen.
Nun können Sie über die „Up“- & „Down“-Tasten die Startadresse einstellen.

10
DEUTSCHENGLISH
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit
des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Optische Linsen
sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert ebenso die
Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen sollten stets von
Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung ideal.
Funktion LightmaXX LED Mega PAR 64
LEDs 18x 8 Watt QUAD LEDs (RGBW in 1)
Abstrahlwinkel 25° (MFL)
Dimmer 0-100%
Strobe Ja
LED Display Ja
Spannungversorgung AC 100-250V/50-60HZ
Leistungsaufnahme Max. 175 Watt
Stromanschluss Festes Netzkabel
Programme Auto, Sound, DMX, Master/Slave
DMX Steuerung 3, 4 oder 7 Kanäle
Maße (BxTxH) 310 x 270 x 300 mm
Gewicht 2,5 Kg
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang
mit Audiogeräten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi-
cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen
Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Überprüfen Sie die Kabelverbindungen.
Keine Reaktion im DMX Betrieb Überprüfen Sie die DMX Adresseinstellungen.
Sofern vorhanden, probieren Sie einen alternativen DMX Cont-
roller aus.
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackungen auf
ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren
Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach
Gebrauch den entsprechenden Verwertungen zu:
Spezifikationen:

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
11
DEUTSCH ENGLISH
MS-ID: LIG0008921-000
10/2018
Notizen
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
und den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichnungen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungs-
betrieb oder über die dafür zuständige kommunale Entsorgungsstelle. Die in
Ihrem Land gültigen Vorschriften sind zu beachten!

DEUTSCHENGLISHFRANCAISESPAÑOL
12
DEUTSCHENGLISH
CAUTION: To prevent the risk of electric shock, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
instructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will disappear after a few
minutes.
• The device is intended exclusively for use indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain, moisture, direct heat
and dust.
• In order to avoid condensation inside the unit, the
unit should adapt to the ambient temperature before
start-up.
• Please place the device in a well-ventilated location
out of the reach of flammable materials or liquids.
• Do not cover any ventilation openings as this may
result in overheating.
• Please disconnect the mains plug if the device is not
to be used for a long period of time or if maintenance
work is to be carried out.
• The device is designed for a maximum ambient tem-
perature of 40° Celsius.
• The device should not be installed by inexperienced
persons and must be installed in compliance with the
mechanical and electrical safety regulations in your
country.
• If the power cord is damaged, it must be replaced imme-
diately with an original spare part from the manufacturer.
• Make sure that the mains voltage is not higher than the
voltage indicated on the housing.
• If the unit malfunctions, please contact your dealer and
stop operating the unit immediately.
• A minimum distance of 1m to flammable materials or
liquids must be maintained.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not use the device when people with epilepsy are
nearby!
OVERHEAD MOUNTING
The installation may only be carried out by qualified
personnel. Incorrect installation can lead to considerable
damage and injury. Observe the load limits of the selected
installation position.
Ensure that there are no unauthorised persons un-
derneath the device during assembly or disassembly/
maintenance.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
13
DEUTSCH ENGLISH
Congratulations on your new LightmaXX LED Mega PAR 64 144
Watt RGBW!
Thank you very much for choosing a product from LightmaXX. Through efficient develop-
ment and economical production, LightmaXX enables high quality products at a fantastic
price.
Please read the user manual carefully to learn more about to be informed about all functions
of this product and keep them for future use.
Have fun with your new product!
Your LightmaXX Team
Guarantee:
Apply to the general und guarantee conditions of the
Music Store professional GmbH.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Intended use:
The product LightmaXX LED Mega PAR 64 was designed for use as an electronic LED
lighting effect. The device may only be operated for this purpose and in accordance with the
operating instructions. Other purposes as well as operation under other operating conditions
are expressly not intended and can lead to damage to property or personal injury! No liability is
assumed for damage resulting from improper use.
It must be ensured that the device is operated exclusively by trained and competent users who
are in full possession of their mental, physical and sensory abilities. The use of other persons is
expressly only permitted at the request of a person responsible for their safety, who instructs or
supervises the use.
Quantity Contents
1x LED Mega PAR 64
2x Mounting Bracket
1x Manual
Scope of Delivery:

14
DEUTSCHENGLISH
DANGER! (For babies and children)
Packaging, plastic foils and other packaging material is
to be properly stored or disposed of. It must be disposed of due to
risk of suffocation outside the reach of babies and children
to be kept in a safe place.
Make sure that children never use the appliance unattended! In addition,
make sure that children do not remove any (small) parts from the device,
as they could suffocate by swallowing them!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no parts to be serviced inside the
device. Inside the device there are components which are under high
electrical voltage.
The device must not be used as soon as damage or the absence of com-
ponents, protective devices or housing parts is noticed!
DANGER! (Electric shock due to short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death due to electric shock!
WARNING! (High light intensity - eye injuries)
A direct view into the light source must be avoided at all times.
WARNING! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in
some people. Accordingly sensitive people are to be warned and should
avoid looking at such effects.
NOTE! (Fire hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.
Safety instructions:

15
DEUTSCH ENGLISH
WARNING! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and regula-
tions in the respective country of use. Ensure that the device is always secured
by a second mounting cable (e.g. Safety).
NOTE! (Overheating)
The maximum permissible ambient temperature of this device is 40° C. Ensure
that the unit is always adequately ventilated.
NOTE! (Use of tripods)
As soon as the unit is mounted on a tripod, it must always be ensured that it
is stable and secure. Make sure that the maximum permissible load capacity of
your tripod is not exceeded.
NOTE! (Error during data transmission)
Never connect the DMX input or output to audio devices such as power ampli-
fiers or mixing consoles!
DMX cables enable troublefree operation and the highest possible transmission
reliability of signal data. Do not use microphone cables.
NOTE! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor use. Do
not expose the device to rain, moisture or liquids, as this can cause damage.
Vibrations, dirt or sunlight can also lead to damage, avoid them!
NOTE! (Power supply)
Make sure that the device voltage matches your local mains voltage. It is
strongly recommended to protect your mains socket with a residual current
circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the device
from the mains to minimize dangers. The same applies to thunderstorms or
floods, etc.
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from influences such as dust or moisture, etc.
when not in use.
The device can be installed either standing or hanging. The mounting must always be done on a
solid, approved support or an appropriate surface. Use the opening of the brackets to attach the
device. Always create a second, separate safeguard for the device, e.g. by means of a safety wire.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!

16
Commissioning.
All connections of the device should be made before switching on. Only use high-quality cables that
are as short as possible for the connections.
Configuration of the DMX connector:
DEUTSCHENGLISH
DMX operating mode:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use a DMX cable with
a 110 Ohm resistor for this connection. Address the device according to your DMX configuration.
The device has a DMX mode with 3, 4 or 7 channels, which are based on the following functions:
DMX adress: DMX value: DMX function:
1000-255 red (0-100%)
2000-255 green (0-100%)
3000-255 blue (0-100%)
DMX adress: DMX value: DMX function:
1000-255 red (0-100%)
2000-255 green (0-100%)
3000-255 blue (0-100%)
4000-255 white (0-100%)
3 channel mode:
4 channel mode:

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
17
DEUTSCH ENGLISH
Operating mode Auto or Sound:
The device contains automatic programs that run according to fixed patterns (Auto) or are recalled
via the built-in microphone to match the music (Sound). The selection of the respective mode is
made via the menu directly on the device.
DMX adress: DMX value: DMX function:
1000-255 dimmer (0-100%)
2000-255 strobe (0-100%)
3000-255 red (0-100%)
4000-255 green (0-100%)
5000-255 blue (0-100%)
6000-255 white (0-100%)
7000-004
005-080
081-150
151-255
sound
color macro
color change
color dream
7 channel mode:

DEUTSCHENGLISHFRANCAISESPAÑOL
18
DEUTSCHENGLISH
Connections and controls:
1Locking screw
2LED lense
3Quad LEDs
4DMX input (3 pin)
5DMX output (3 pin)
6Display
7Menu keys
8Power cords
9Mounting brackets
Operation:
Start:
Connect the device to the mains and wait a few seconds until it is ready for operation.

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
19
DEUTSCH ENGLISH
Menu:
Navigation in the menu is via the four menu buttons above the display. Use the
„MODE“ button to activate the menu, navigation is via the „Up“ and „Down“ ar-
row keys. A corresponding selection is confirmed with the „Enter“ key.
The menu structure in detail:
Manual color adjustment/color mixing:
R00 ROT 00-99 Brightness adjustable
G00 GREEN 00-99 Brightness adjustable
B00 BLUE 00-99 Brightness adjustable
W00 WHITE 00-99 Brightness adjustable
F00 STROBE 00-99 Strobe speed adjustable
Automatic color change (15 colors):
SP00 15 colour mode RGBW 00-99 Change speed adjustable
F00 Strobe mode 00-99 Speed adjustable
Automatic color change (4 colors):
SP00 4 colour mode RGBW 00-99 Change speed adjustable
F00 Strobe mode 00-99 Speed adjustable
DREAM color change (slow transitions):
SP00 15 colours Mode RGBW 00-99 Change speed adjustable
F00 Strobe mode 00-99 Speed adjustable
Automatic colour change:
SENS 00-99 Change speed adjustable
F00 Strobe mode 00-99 Speed adjustable
MASTER/SLAVE mode:
Press the MODE button until you reach the SLAVE mode in the display.
Select the DMX channels (3, 4 or 7 channels):
Press the MODE button until you are in CHANNEL mode selection.
Now select the different modes, e.g. CH3
DMX addressing:
Press the „MODE“ button until you read ADDR: 001 in the display.
Now you can set the start address with the „Up“- & „Down“-buttons.

20
DEUTSCHENGLISH
Cleaning:
Regular cleaning of the device from impurities and dust increases the shelf life of the product. Always
disconnect the device from the power supply while cleaning it Optical lenses should be cleaned with
a dry microfiber cloth. This will also optimize the light output. Never clean the device wet! Ventilation
grilles and openings should always be cleaned of dust and dirt. Compressed air sprays are ideal for this
application.
Environmental Protection:
The company Music Store professional GmbH always strives to reduce the burden of packaging to a mi-
nimum. The use of environmentally friendly and recyclable materials is always of elementary importance.
Please return the packaging for recycling after use:
Specifications:
Troubleshooting:
If the specified corrections have not been successful, please contact our service staff. The contact
details can be found at www.musicstore.de.
Note! (Error during data transmission)
Never connect the DMX input or output to audio de-
vices such as power amplifiers or mixing consoles!
DMX cables enable trouble-free operation and the highest possible trans-
mission reliability of signal data. Do not use microphone cables.
The following overview is intended as an aid to rapid troubleshooting. If you are unsure,
contact the manufacturer, the dealer or appropriate specialist personnel. Never open the
device by yourself!
Symptom Troubleshooting
No function Check the mains connection and its fuse.
Check the cable connections.
No reaction in DMX mode Check your DMX address settings.
If available, try an alternative DMX controller.
Function LightmaXX LED Mega PAR 64
LEDs 18x 8 Watt QUAD LEDs (RGBW in 1)
Beam angle 25° (MFL)
Dimmer 0-100%
Strobe yes
LED Display yes
Power supply AC 100-250V/50-60HZ
Power consumption max. 175 Watt
Stromanschluss fixed power cord
Programme Auto, Sound, DMX, Master/Slave
DMX controlling 3, 4 or 7 channels
Dimensions (WxDxH) 310 x 270 x 300 mm
Weight 2,5 Kg
