Lightmaxx VEGA SPOT 90 User manual

Bedienungsanleitung
User Manual
10/2018
LIG0013623-000
VEga spot 90

2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
aleien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erheb-
liche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland

3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen LightmaXX LED moving head!
Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem
fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Lightmaxx Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[email protected]
Bestimmungsgemäßer Gebrauch:
Das Produkt Lightmaxx VEGA SPOT 90 wurde für den Einsatz als elektronischer LED-Beleuchtungs-
effekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanlei-
tung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbe-
dingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden
führen! Schäden, die aus einer nicht bestimmungsgemäßen Verwendung resultieren wird keine
Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x VEGA SPOT 90
1x Bedienungsanleitung
1x Netzkabel
1x Omega Bracket
Lieferumfang

4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
Warnung! (Hohe Lichtintensität - Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen.
Warnung! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilep-
sie auslösen. Entsprechend empfindliche Menschen sind zu warnen und sollten
einen Blick auf entsprechende Effekte vermeiden.
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.

5
DEUTSCH ENGLISH
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist des Gerät für den betrieb in
Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit
oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio-
nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen
führen, vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom Netz
um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie
z.B. Gewitter oder Hochwasser, etc.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen.
Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpa-
ckungen um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit,
etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets
an einem festen, dafür zugelassenem Träger oder einer entsprechenden Oberfläche vorzunehmen.
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich ist!

6
DEUTSCHENGLISH
Warnung! (Verletzungsgefahr durch Herabfallen)
Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen
Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher-
zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist
(z.B. Safety)
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
Hinweis! (Benutzung von Stativen)
Sobald das Gerät auf ein Stativ montiert wird, ist stets auf einen sicheren
und festen Stand zu achten. Stellen Sie sicher, dass die maximal zulässige
Tragkraft Ihres Statives nicht überschritten wird.
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Konfiguration des DMX Steckers:
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang ihres DMX-Controllers, ihrer
DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen Gerätes.
Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie
das Gerät entsprechend Ihrer DMX Konfiguration. Die folgenden Tabellen zeigen die jeweiligen DMX
Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Widerstand 120 Ohm
1/4W zwischen
Pin 2 (DMX) und Pin
3 (DMX+) der letzten
Fixierung.
DMX-Stecker konfigurieren

7
DEUTSCH ENGLISH
Kanal Wert Beschreibung
CH1 000-255 X
CH2 000-007 Y
CH3 008-255 Dimmer (0-100%)
CH4
000-004 Verschluss zu
005-250 Strobeeffekt langsam bis schnell
251-255 Verschluss auf
CH5
000-007 Leer
008-047 Auto Play 1
048-087 Auto Play 2
088-127 Auto Play 3
128-167 Auto Play 4
168-207 Auto Play 5
208-247 Auto Play 6
248-255 Farbe Gobo Soundkontrolle
CH6
000-007 Leer
008-032 X/Y Auto Run 1
033-058 X/Y Auto Run 2
059-084 X/Y Auto Run 3
085-110 X/Y Auto Run 4
111-136 X/Y Auto Run 5
137-162 X/Y Auto Run 6
163-188 X/Y Auto Run 7
189-214 X/Y Auto Run 8
215-240 X/Y Auto Run 9
241-255 X/Y Soundkontrolle
6 Kanal Beschreibungstabelle

8
DEUTSCHENGLISH
Kanal Wert Beschreibung
CH1 000-255 X
CH2 000-255 X-Fine
CH3 000-255 Y
CH4 000-255 Y-Fine
CH5 000-255 XY Geschwindigkeit
CH6 000-255 Dimmer(0-100%)
CH7
000-004 Verschluss zu
005-250 Strobeeffekt langsam bis schnell
251-255 Verschluss auf
CH8
000-004 offen(weiß)
005-013 Weiß/Farbe 1
014-022 Farbe 1
023-031 Farbe 1/Farbe 2
032-040 Farbe 2
041-049 Farbe 2/Farbe 3
050-058 Farbe 3
059-067 Farbe 3/Farbe 4
068-076 Farbe 4
077-085 Farbe 4/Farbe 5
086-094 Farbe 5
096-103 Farbe 5/Farbe 6
104-112 Farbe 6
113-121 Farbe 6/Farbe 7
122-130 Farbe 7
131-139 Offen(weiß)
140-195 vorwärts Regenbogeneffekt schnell bis langsam
195-199 Drehung langsam
200-255 rückwärts Regenbogeneffekt langsam bis schnell
CH9
000-005 Offen(weiß)
006-021 Gobo 1
022-037 Gobo 2
038-053 Gobo 3
054-069 Gobo 4
070-085 Gobo 5
086-101 Gobo 6
102-117 Gobo 7
118-133 Gobo 8
16 Kanal Definitionstabelle

9
DEUTSCH ENGLISH
Kanal Wert Beschreibung
CH9 134-194 vorwärts Regenbogeneffekt schnell bis langsam
195-255 rückwärts Regenbogeneffekt langsam bis schnell
CH10
000-007 Offen(weiß)
008-028 Gobo 1
029-049 Gobo 2
050-070 Gobo 3
071-091 Gobo 4
092-112 Gobo 5
113-133 Gobo 6
134-194 vorwärts Regenbogeneffekt schnell bis langsam
195-255 rückwärts Regenbogeneffekt langsam bis schnell
CH11 000-009 Stop
010-129 vorwärts Gobo 2 Drehung schnell bis langsam
130-134 Stio
135-255 rückwärts Gobo 2 Rotation langsam bis schnell
CH12 000-255 Fokus
CH13 000-007 offen(weiß)
008-134 Prisma
135-255 vorwärts Prismarotation langsam bis schnell
CH14
000-007 Leer
008-047 Autoplay 1
048-087 Autoplay 2
088-127 Autoplay 3
128-167 Autoplay 4
168-207 Autoplay 5
208-247 Autoplay 6
248-255 Farbe Gobo Soundkontrolle
CH15 000-007 Leer
CH16
008-032 X/Y Autorun 1
033-058 X/Y Autorun 2
059-084 X/Y Autorun 3
085-110 X/Y Autorun 4
111-136 X/Y Autorun 5
137-162 X/Y Autorun 6
163-188 X/Y Autorun 7
189-214 X/Y Autorun 8
215-240 X/Y Autorun 9
241-255 X/Y Soundkontrolle
250-255 Zurücksetzen(105)

10
DEUTSCHENGLISH
DMX Adresse einstellen
Mit dieser Funktion lässt sich die DMX Adresse über das LCD Display einstellen.
Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes.
Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen.
Wählen Sie in den Systemeinstellungen den Menüpunkt „DMX Address“ aus
und bestätigen Sie mit der Enter Taste.
Nun lässt sich die gewünschte DMX Adresse einstellen. Drücken Sie die Enter Taste, um Ihre Aus-
wahl zu bestätigen. Aus allen Menü Unterpunkten gelangen Sie durch das drücken der Menü Taste
zurück ins Hauptmenü.
Operating Mode
Mit dieser Funktion lässt sich der Betriebsmodus des Gerätes über das LCD Display
einstellen.
Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes.
Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen.
Wählen Sie in den Systemeinstellungen den Menüpunkt „Operating Mode“ aus
und bestätigen Sie mit der Enter Taste.
Nun lässt sich der gewünschte Modus anwählen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Language Setting
Mit dieser Funktion lässt sich die Display Sprache über das LCD Display einstellen.
Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes.
Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen.
Wählen Sie in den Systemeinstellungen den Menüpunkt „Language“ aus und
bestätigen Sie mit der Enter Taste.
Nun lässt sich die gewünschte Sprache Adresse einstellen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Advanced Setting
Mit dieser Funktion lassen sich die erweiterten Einstellungen über das LCD Display
konfigurieren.
Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes.
Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen.
Wählen Sie in den Systemeinstellungen den Menüpunkt „DMX Advanced Setting“
aus und bestätigen Sie mit der Enter Taste.
Nun lässt sich die gewünschte Einstellungen anwählen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.

11
DEUTSCH ENGLISH

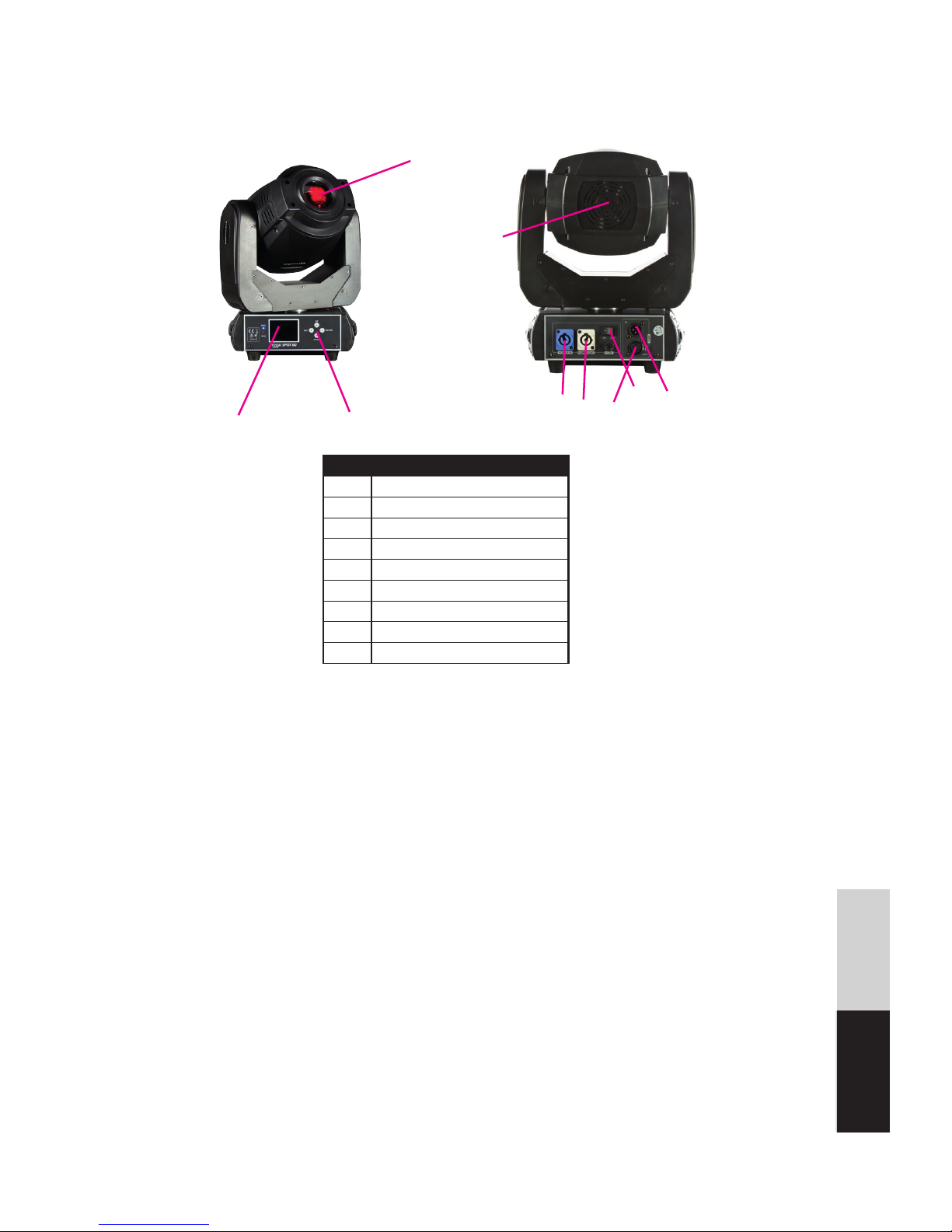

Anschlüsse und Bedienelemente
No. Beschreibung
1Linse
2Display
3Menü-Knöpfe
4An & Ausschalter
5DMX Eingang(3-pol)
6DMX Ausgang(3-pol)
7PowerCon In
8PowerCon Out
9Lüfter
9
1
23
4
6
8
7 5
Bedienung:
Start:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit
ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Me-
nü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine
entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.

12
DEUTSCHENGLISH
Fehlerbehebung:
Hinweis! (Störung bei Datenübertragung)
Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogerä-
ten wie Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonka-
bel.
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi-
cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen
Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die Netzverbindung, sowie ihre Sicherung.
Keine Reaktion im DMX Betrieb Überprüfen Sie die Kabelverbindungen
Sofern vorhanden, probieren Sie einen alternativen DMX
Controller aus
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie bitte
unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit
des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Optische Linsen
sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert ebenso die
Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen sollten stets von
Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung ideal.
Technische Daten
Modell Vega Spot 90
Leistungsaufnahme 120 Watt
Netzspannung 240V 50/60Hz
LED Quelle 90 Watt High Power Weiß LED
DMX Kanäle 6 Kanal/ 16 Kanal
Farbrad 7 Farben + weiß
Goborad 8 statische Gobos + offen, 7 rotierende Gobos + offen
Prisma 3 Facetten Prisma
Fokus motorisiert
Kontrolmodus DMX 512, Master-Slave, Autorun, Sound 2 Light
Display LCD Display
Maße 300 x 180 x 430mm
Gewicht 7kg

13
DEUTSCH ENGLISH
Dokument-ID: MS-LIG0013623-000 (10/2018)
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbe-
trieb oder Ihre dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem
Land gültigen Vorschriften sind zu beachten!

DEUTSCHENGLISHFRANCAISESPAÑOL
14
DEUTSCH
DEUTSCH
ENGLISH
ENGLISH
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance
to illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• The device is intended exclusively for us indoors
(IP20)! Please use this device only in dry environments.
Keep the device away from rain,
moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted
by inexperienced persons and must adhere to the
mechani-cal and electrical safety
standards of the local law.
• In case of a damaged power cable, it must be
replaced by an original replacement part from the
manufacturer.
• Ensure that the supply voltage does not exceed the voltage
• capacity indicated on the housing of the device.
• In case of failure of the device, please contact the distri-bu-
tor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from flammable materials or liquids.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons
suffering from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qua-
lified personnel. Incorrect installation can cause serious
injuries or da-mage. Note the load limits of the selected
installation position.
Ensure that during installation or dismantling/ maintenan-
ce there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!

DEUTSCH ENGLISH FRANCAIS ESPAÑOL
15
Congratulations on your new LightmaXX LED Tube 100!
Thank you for choosing a Lightmaxx product. Thanks to efficient development and
economical production, Lightmaxx makes high-quality products at a fantastic price
possible.
Please read these operating instructions carefully to be informed about all functions of
this product and keep them for future reference
Have fun with your new product!
Your Lightmaxx Team
Guarantee:
The current general terms and conditions and guarantee
conditions of Music Store professional GmbH apply.
Can be viewed under:
www.musicstore.de
If you have any questions or suggestions,
please contact us:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Managing Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Intended use:
The LightmaXX Vector Spot 150 product was designed for generating electronic LED
lighting effect. Incorrect use of the product is considered improper and can lead to per-
sonal injury or property damage. Damage resulting from improper use is not liable.
It must be ensured that the device is operated exclusively by trained and competent
users who are in full possession of their mental, physical and sensory abilities. The
use by other persons is only permitted under the supervision or guidance of a person
responsible for their safety.
Scope of Delivery:
DEUTSCH
ENGLISH
ENGLISH
Anzahl Inhalt
1x LED TUBE 100
1x Stand
1x Wallsupport
1x Power cable
1x Remote control
1x Bedienungsanleitung

16
Safety instructions:
DANGER! (For Babies and Children)
Wrapping, plastic foils and other packaging material must be properly
stored or disposed of. It should be kept out of the reach of babies and
children due to the risk of suffocation.
Ensure that children never use the device unattended! Also make sure that
children do not remove any (small) parts from the device, as they could
suffocate if swallowed!
DANGER! (electric shock due to high voltages in the device)
Do not remove the housing. There are no serviceable parts in the unit.
Inside the device there are components which are under high electrical
voltage.
The device must not be used if damage or the absence of components,
protective devices or housing parts is noticed!
DANGER! (electric shock caused by short circuit)
Modifications to the mains cable or the mains plug are prohibited.
Failure to do so may result in fire or death hazard due to an electric shock!
Warning! ( High light intensity - eye injuries)
Looking directly into the light source results in eye injuries!
Warning! (Epilepsy)
Stroboscopic effects (flashes of light) can cause seizures of epilepsy in
some people. Accordingly sensitive people are to be warned and should
avoid a look at the corresponding effects.
Warning! (Fire Hazard)
Make sure that the device is not exposed to any direct heat source and
is used away from open fire. Never block or cover ventilation slots or the
device itself.
DEUTSCH ENGLISH

17
Installation:
Always check the device for damage before use. Use the original packaging or suitable transport or
storage packaging to protect the product optimally from influences such as dust or moisture, etc.
when not in use.
The device can be installed either standing or hanging. The mounting must always be done on a
solid, approved support or an appropriate surface. Use the opening of the brackets to attach the
device. Always create a second, separate safeguard for the device, e.g. by means of a safety wire.
All work on the device (e.g. installation) should always be carried out from a stable and approved
platform. Make sure that the area below you is closed off.
Please note that the use of this device with a dimmer is not possible!
Note! (Operating conditions)
Due to its structural characteristics, the device is designed for indoor use. Do
not expose the device to rain, moisture or liquids, as this can cause damage.
Vibrations, dirt or sunlight can also lead to damage, avoid them!
Warning! (Power Supply)
Make sure that the device voltage matches your local mains voltage. It is
strongly recommended to protect your mains socket with a residual current
circuit breaker (RCD).
If you do not use your device for a longer period of time, disconnect the device
from the mains to minimize dangers. The same applies to thunderstorms or
floods, etc.
Warning! (Risk of injury from falling)
It must be ensured that the device complies with all legal standards and re-
gulations in the respective country of use. Ensure that the device is always
secured by a second mounting cable (e.g. Safety).
Warning! (Overheating)
The maximum permissible ambient temperature of this device is 40° C.
Ensure that the unit is always adequately ventilated.
DEUTSCHENGLISH

18
DEUTSCH ENGLISH
Operation:
All connections of the device should be made before switching on. Use only high-quality cables that
are as short as possible for the connections.
DMX mode:
Connect the DMX input of your device to the DMX output of your DMX controller, your DMX
software or the DMX output of a device already in your DMX chain. Always use DMX cable with a
110 Ohm resistor for this connection. Address the device according to your DMX configuration. The
following tables show the respective DMX modes of the individual devices with the corresponding
values and functions.
Static, Auto or Sound mode:
The device contains automatic programs that run according to fixed schemas (Au) or are recalled via
the built-in microphone to match the music (Au). The selection of the respective mode takes place
via the menu directly on the device.

19
DEUTSCHENGLISH
Kanal Wert Beschreibung
CH1 000-255 X
CH2 000-007 Y
CH3 008-255 Dimmer (0-100%)
CH4
000-004 Verschluss zu
005-250 Strobeeffekt langsam bis schnell
251-255 Verschluss auf
CH5
000-007 Leer
008-047 Auto Play 1
048-087 Auto Play 2
088-127 Auto Play 3
128-167 Auto Play 4
168-207 Auto Play 5
208-247 Auto Play 6
248-255 Farbe Gobo Soundkontrolle
CH6
000-007 Leer
008-032 X/Y Auto Run 1
033-058 X/Y Auto Run 2
059-084 X/Y Auto Run 3
085-110 X/Y Auto Run 4
111-136 X/Y Auto Run 5
137-162 X/Y Auto Run 6
163-188 X/Y Auto Run 7
189-214 X/Y Auto Run 8
215-240 X/Y Auto Run 9
241-255 X/Y Soundkontrolle
6 Kanal Beschreibungstabelle

20
DEUTSCH ENGLISH
Channel Value Description
CH1 000-255 X
CH2 000-255 X-Fine
CH3 000-255 Y
CH4 000-255 Y-Fine
CH5 000-255 XY Geschwindigkeit
CH6 000-255 Dimmer(0-100%)
CH7
000-004 Verschluss zu
005-250 Strobeeffekt langsam bis schnell
251-255 Verschluss auf
CH8
000-004 offen(weiß)
005-013 Weiß/Farbe 1
014-022 Farbe 1
023-031 Farbe 1/Farbe 2
032-040 Farbe 2
041-049 Farbe 2/Farbe 3
050-058 Farbe 3
059-067 Farbe 3/Farbe 4
068-076 Farbe 4
077-085 Farbe 4/Farbe 5
086-094 Farbe 5
096-103 Farbe 5/Farbe 6
104-112 Farbe 6
113-121 Farbe 6/Farbe 7
122-130 Farbe 7
131-139 Offen(weiß)
140-195 vorwärts Regenbogeneffekt schnell bis langsam
195-199 Drehung langsam
200-255 rückwärts Regenbogeneffekt langsam bis schnell
CH9
000-005 Offen(weiß)
006-021 Gobo 1
022-037 Gobo 2
038-053 Gobo 3
054-069 Gobo 4
070-085 Gobo 5
086-101 Gobo 6
102-117 Gobo 7
118-133 Gobo 8
16 Channel Definitiontable
