LIMAL VTS-485E User manual

A3 420 x 297 mm
DE

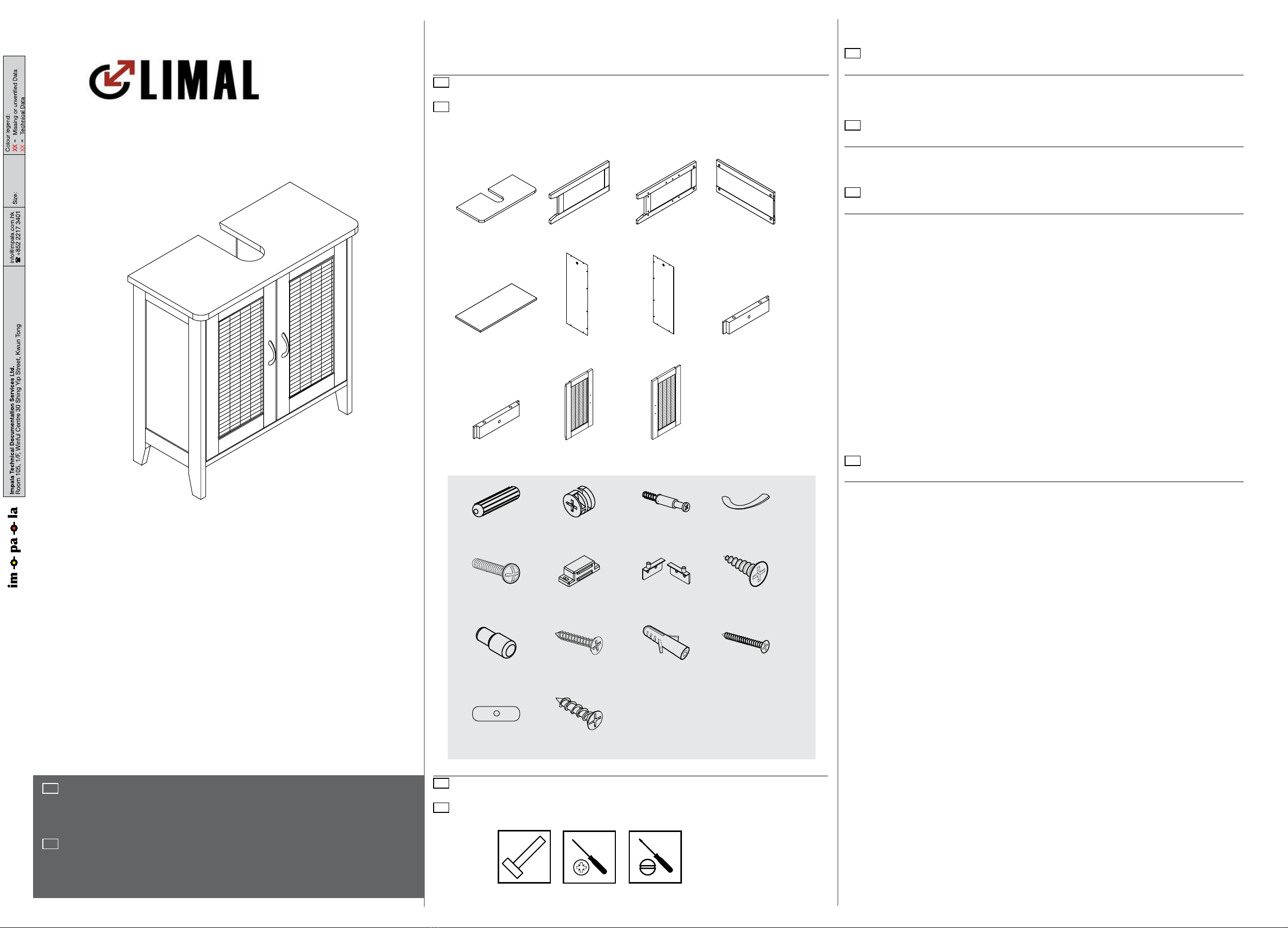

Lieferumfang: Vergewissern Sie sich, dass in der Verpackung folgende Teile enthalten sind.
EN
Contents: Make sure that the package contains the following parts.
Schrank
Cabinet
DE
Sie benötigen:
EN
You will need:
DE
WICHTIG — HEBEN SIE DIESE INFORMATIONEN FÜR
SPÄTERE VERWENDUNG AUF: SORGFÄLTIG LESEN
EN
IMPORTANT — RETAIN THIS INFORMATION FOR
FUTURE REFERENCE: READ CAREFULLY
DE
DE
EN
EN
Reinigung und Wartung
• Reinigen Sie das Produkt mit einem leicht angefeuchteten Tuch und mit etwas
Reinigungsmittel. Lassen Sie es gut trocknen.
• Vermeiden Sie den Kontakt mit ätzenden Substanzen, wie Säuren, Laugen oder ähnlich.
Cleaning and Maintenance
• Clean the product with a slightly damp cloth and a little detergent. Let it dry thoroughly.
• Avoid contact with corrosive substances like acids, alkaline or similar.
Sicherheit und Konformität
• Warnung: Lassen Sie niemals Kinder auf das Produkt klettern oder mit ihm spielen.
• Kinder und Haustiere während der Montage des Produkts fernhalten.
• Das Gerät an einem trockenen, vor Feuchtigkeit geschützten und für Kinder
unzugänglichen Ort aufbewahren.
• Vorsichtig damit umgehen.
• Für den einfachen Zusammenbau sind zwei Erwachsene empfohlen.
• Kontrollieren Sie regelmäßig, ob alle Schraubverbindungen festgezogen sind und ob alle
Teile stabil angebracht wurden.
• Schrauben und Scharniere müssen regelmäßig erneut festgezogen werden.
• Um Kratzer auf dem Fußboden zu vermeiden, bauen Sie das Produkt auf einer weichen
OberächewiezumBeispieleinemTeppichzusammen.
• Stellen Sie keine heißen Gegenstände auf dem Produkt ab.
• Legen Sie keine schweren Gegenstände auf dem Produkt ab.
• Verwenden Sie nur Reinigungsmittel, die für die Anwendung mit Holz geeignet sind.
• Überprüfen und vergewissern Sie sich vor dem Zusammenbau, dass die Teile richtig und
vollständig sind.
• Das Produkt muss auf einem ebenen und waagerechten Untergrund aufgestellt werden.
• Entzünden Sie unterhalb oder in der Nähe des Produkts kein Feuer!
• Nicht auf dem Produkt stehen oder sitzen.
• Kinder dürfen das Produkt nur unter Aufsicht von Erwachsenen verwenden.
Safety and Compliance
• Warning: Do not let children climb on or play with the product.
• Keep children and pets away while setting up the product.
• Please store the product in a dry and clean area and out of reach of children.
• Handle with care.
• Two adults are recommended for ease of assembly.
• Regularly check if all screw connections are tight and if all parts are attached in a stable
way.
• Screws and joints should be re-tightened regularly.
• Toavoidscratchingtheoor,assembletheunitonasoftsurfacesuchasacarpet.
• Do not place extremely hot items on the product.
• Do not place extremely heavy items on the product.
• Clean only with detergents that are safe to use on wood.
• Check and make sure that the parts are correct and complete before assembly.
• Productshouldbeplacedonaathorizontalground.
• Donotlightanyresonorneartheproduct!
• Do not stand or sit on the product.
• Children should use the product under adult supervision only.
VTS-485E [A] x 8 [B]x8 [C] x 8 [D] x 2
[E] x 4 [F] x 1 [G] x 2 pairs [H] x 26
[I] x 6 [K] x 2 [L] x 2
[M] x 2 [N] x 2
[J] x 4
[01] x 1 [02] x 1 [03] x 1 [04] x 1
[05] x 1 [06] x 1 [07] x 1 [08] x 1
[09] x 1 [10] x 1 [11] x 1

A
[09]
[08]
[J]
[06]
[07]
[H]
[A]
[C]
[B] [N]
[01]
[F]
[04]
[A]
[C]
[B]
[02]
[03]
01
02 04
03
DE
>MontierenSiedieSeitenwände[02,03]anderBodenplatte[04].
>SichernSiemitHolzdübeln[A],Einschraubdübeln[C]undExzenterverbindungen[B].
EN
>Assemble the side boards [02, 03] and the base board [04] together.
>Securethemwiththewooddowels[A],fasteningscrews[C]andfasteners[B].
DE
>BefestigenSiedieHolzleisten[08,09]mitdenSchrauben[J].DieHolzleisten[08]und[09]sindnichtvertauschbar.
EN
>Usethescrews[J]toxthewoodbars[08,09].Thewoodbars[08]and[09]arenotexchangeable.
DE
>BefestigenSiedieDeckplatte[01]andenSeitenwänden[02,03].SichernSiemitHolzdübeln[A],Einschraubdübeln[C]und
Exzenterverbindungen[B].
>BefestigenSiedenMagnetschließer[F]mitdenSchrauben[N].
EN
>Fixthetop[01]tothesideboards[02,03].Securethemwithdowels[A],fasteningscrews[C]andfasteners[B].
>Usethescrews[N]toxthemagneticcatch[F]inplace.
DE
>BefestigenSiedieRückwände[06,07]mitdenSchrauben[H].DieRückwände[06]und[07]sindnichtvertauschbar.
EN
>Usethescrews[H]toxthebackboards[06,07].Thebackboards[06]and[07]arenotexchangeable.
[02] x 1
[03] x 1
[04] x 1
[A] x 4 [B]x4
[C] x 4
[01] x 1
[F] x 1
[N] x 2
[A] x 4 [B]x4
[C] x 4
[08] x 1
[09] x 1
[J] x 4
[06] x 1
[07] x 1
[H] x 16

[I]
[K]
[L]
[05]
[G] [I]
[10]
[D]
[E]
[H]
[H]
[M]
[11]
05
06 08
07
DE
>MontierenSiedieScharniere[G]anderDeckplatte[01]undderBodenplatte[04].SetzenSiedieScharnierstiftevollständigein.
>SteckenSiedie2Halter[I]indieBodenplatte.
EN
>Attach the hinges [G] to the top [01] and base board [04]. Fully insert the hinge pegs in place.
>Insert the 2 props [I] to the base board.
DE
>Stecken Sie 4 Halter [I] in die Seitenwände [02, 03]. Stecken Sie die Halter zum Sichern vollständig ein.
>Setzen Sie das Regalbrett [05] ein. Es wird von den Haltern gestützt.
EN
>Attach 4 props [I] to the side boards [02, 03]. Fully insert the props to secure them in place.
>Put the shelf board [05 ] in. The props will sustain it.
DE
>Montieren Sie die Türen [10, 11]. Sichern Sie mit den Schrauben [H]. Die 2 Türen sind nicht vertauschbar.
>BefestigenSiedieMetallplatten[M]mitdenSchrauben[H]andenTüren.MontierenSiedieGriffe[D]mitdenSchrauben[E].
EN
>Fix the doors [10, 11]. Secure them with the screws [H]. The 2 doors are not exchangeable.
>Usethescrews[H]toxthemetalplates[M]tothedoors.Usethescrews[E]toxthehandles[D].
DE
>Stecken Sie die Holzdübel [K] in die Löcher in den Rückwänden [06, 07]. Sichern Sie mit den Schrauben [L].
EN
>Insert the wooden pegs [K] to the holes on the back boards [06, 07]. Use the screws [L] to fasten.
[G] x 2 pairs
[I] x 2
[10] x 1
[11] x 1
[D] x 2 [E] x 4
[H] x 10 [M] x 2
[05] x 1
[I] x 4
[K] x 2
[L] x 2
