Lindy 20376 User manual

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - SECOND EDITION (MARCH 2016)
USB Digital to Analogue Converter
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale Italiano
LINDY No. 20376
www.lindy.com

User Manual English
Introduction
Thank you for purchasing the LINDY USB DAC (Digital-to-Analogue Audio Converter) with USB
connectivity & head phone amplifier. The DAC converts digital PCM (Pulse Code Modulation) audio to
stereo audio signals and acts a USB digital audio interface allowing you to connect your analogue audio
system to a wide range of digital audio sources.
Features
Provides audiophile sound quality up to 24bit/192kHz
Accepts 2 channel digital audio and works with any PCM stream with Dolby Digital or DTS disabled
Optical, Coaxial and USB Digital Audio interfaces
Input selector switch and headphone volume control
USB 2.0 interface compatible with Windows XP/Vista/7/8/10 and Mac OS X
Can be powered via the USB bus or an additional USB power supply (not included)
Package Contents
LINDY USB Digital to Analogue Audio Converter
USB Type A/B Cable, 1m
This manual
Specification
Input ports: 1 x USB Type B, 1 x TOSLink (Optical Fibre), 1 x Coaxial
Output ports: 2 x Phono Left & Right, 3.5mm Headphone Socket
Integrated Digital to Analog Converter (DAC)
USB Audio Interface
Supports 2 channel LPCM
24-bit incoming bitstream on left and right channels
Sampling Frequency (or Supported Sample Rates)
oToslink/Coaxial SPDIF 44.1 –192kHz
oUSB 44.1 –96kHz
Headphone Sound Output Power:
o60mW @ RL=16Ohm THD <0.1%
o30mW @ RL=32Ohm THD <0.1%
Volume Control dial

User Manual English

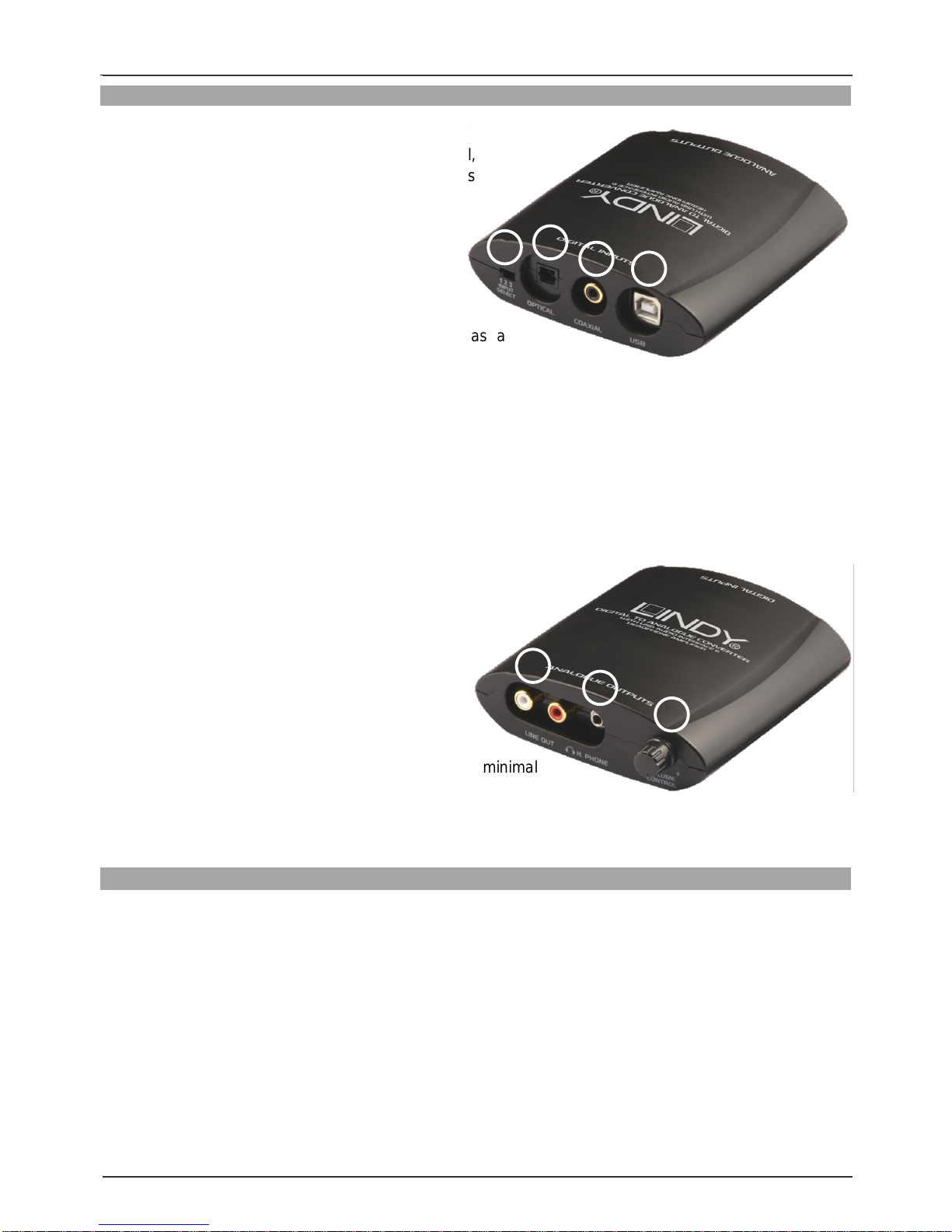

Overview
1. Digital Input Switch
Select one of the three digital inputs, Optical,
Coaxial or USB by setting the slide switch as
follows:
Position Input Mode LED Colour
1 Optical Red
2 Coaxial Orange
3 USB Green
2. Optical Input
Connect a digital audio source device such as a
Bluray player, DVD player or set top box using a
Toslink cable to receive audio at up to 24bit/192kHz
3. Coaxial Input
Connect a digital audio source device such as a Bluray player, DVD player or set top box using a
Coaxial cable to receive audio at up to 24bit/192kHz
4. USB Port
Connect a desktop or laptop computer and use the DAC as an external sound card, playing high
definition audio directly from your computer via USB. Requires no additional drivers or software.
The USB port can also be used to connect a DC 5V power supply (not included)
5. Line Out
Connect an amplifier or active speakers using
standard stereo phono cables to output sound
6. Headphone Socket
Connect your headphones
7. Volume Control Dial
Adjust the volume output of the DAC
Warning: Always start with the volume dial at the minimal
setting before connecting headphones. This will
help ensure you don’t get unexpected high volume
levels that could damage your hearing
Installation
1. Power down the equipment that the DAC will be attached to
2. Connect the relevant input/output cables as described above
3. Set the Input switch to the desired selection
4. If the DAC is not connected to a computer connect it to a USB power supply (not included) that is
capable of providing 5V 500 –1000mA
5. Power up the source device and begin audio playback
Please Note: The USB DAC is not compatible with Dolby Digital or DTS formats, which are both forms
of compressed audio. If you play back CDs, DVDs or BDs encoded in Dolby Digital or DTS, you will only
hear some unwanted noise that may damage your speakers. To work around this you need to access
the menu setting of the source device and adjust Dolby Digital or DTS to PCM. This USB DAC works
with any PCM stream from CD players, DVD players and set-top boxes.
5
6
7
1
2
3
4

Benutzerhandbuch Deutsch
EINFÜHRUNG
Vielen Dank für den Kauf des LINDY USB DAC (Digital-to-Analogue Audio Converter) mit USB Option
und Kopfhörerverstärker. Dieser Konverter wandelt digitale PCM (Pulse Code Modulation) Audio Signale
in analoge Stereo Audiosignale und wandelt ebenfalls USB Signale einer Vielzahl digitaler Audioquellen
in analoge Stereosignale zum Anschluss analoger Soundanlagen.
EIGENSCHAFTEN
Ausgabe von audiophiler Sound-Qualität bis zu 24 Bit / 192kHz
Eingangssignal 2 Kanal Digitalaudio oder PCM Stream –ohne Komprimierung Dolby Digital oder
DTS
Optische, Coaxial und USB Digital Audio Interfaces
Eingangs-Wahlschalter und Lautstärkeregler für Kopfhöreranschluss
USB 2.0 Interface kompatibel mit Windows XP/Vista/7/8/10 und Mac OS X
Stromversorgung über USB Bus oder ein USB Netzteil / Ladegerät (nicht enthalten)
LIEFERUMFANG
LINDY USB Digital an Analog Audio Converter
USB Typ A/B Kabel, ca. 1m
Dieses Handbuch
TECHNISCHE DATEN
Eingangsports: 1 x USB Typ B, 1 x TOSLink (optisch), 1 x Coaxial (elektrisch)
Ausgangsports: 2 x RCA Links & Rechts, 1 x 3.5mm Kopfhörer-Buchse
Integrierter Digital auf Analog Converter (DAC)
USB Audio Interface
Unterstützt 2 Kanal LPCM
24 Bit Bitstream Eingang für linken und rechten Audiokanal
Abtastraten
oToslink/Coaxial SPDIF 44,1 bis 192kHz
oUSB 44,1 bis 96kHz
Kopfhörer Ausgangsverstärker:
o60mW @ RL=16 Ohm, THD <0.1%
o30mW @ RL=32 Ohm, THD <0.1%
Lautstärke Einstellregler
HINWEIS: Der Konverter kann keine digitalen komprimierten Audioformate
wie Dolby, DTS, etc. konvertieren! Die Wiedergabe solcher Signale kann Ihre
Lautsprecher, Kopfhörer und Soundanlagen beschädigen! Eventuell würden
Sie dabei extrem laute Knack- und Kratzgeräusche hören!
In der Regel können Sie das Ausgabeformat ihrer Audioquelle auf ein
unkomprimiertes Signal (PCM) umstellen –beachten Sie hierzu das
Handbuch ihrer Audioquelle.

Benutzerhandbuch Deutsch

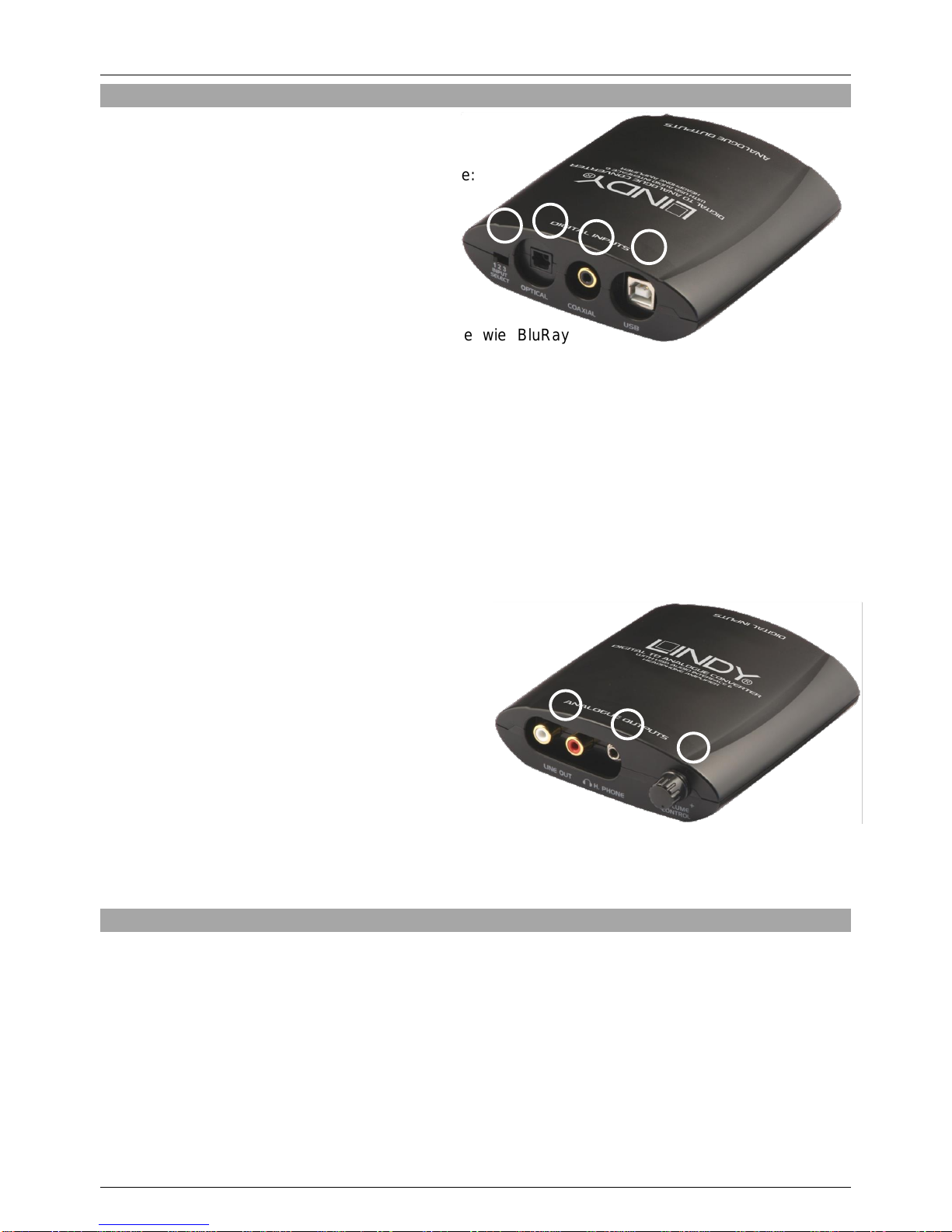

ÜBERSICHT
1. Eingangswahlschalter digital
Wählen Sie einen der drei digitalen Eingänge:
Optisch, Coaxial oder USB wie folgt:
Position Eingang LED Anzeige
1 Optisch Rot
2 Coaxial Orange
3 USB Grün
2. Optischer Eingang
Schließen Sie hier eine optische Audioquelle wie BluRay
Player, DVD Player oder Set Top Box mit einem Toslink
Kabel an um Audiosignale bis 24bit/192kHz zu empfangen.
3. Coaxial Eingang
Schließen Sie hier eine digitale Audioquelle über ein digitales Coaxial-Kabel an um Audiosignale bis
24bit/192kHz zu empfangen
4. USB Port
Schließen Sie hier einen PC oder Notebook als digitale Audioquelle an und verwenden Sie den
Konverter als externe Soundkarte um High Definition Audio direkt via USB auszugeben. Treiber sind
in modernen Betriebssystemen bereits enthalten. Andernfalls muss an diesen Anschluss zur
Stromversorgung ein externes USB Netzteil / Ladegerät mit USB Typ A Buchse (nicht enthalten)
angeschlossen werden. Das benötigte USB A/B Kabel ist enthalten
5. Line Out
Schließen Sie hier Aktivlautsprecher oder ein
Soundsystem an.
6. Kopfhörer-Buchse
Anschluss für Ihre Kopfhörer
7. Lautstärkeregler
Stellen Sie hier die Lautstärke des
Kopfhörerausgangs ein
Warnung: Stellen Sie den Lautstärkeregler immer auf geringe Lautstärke ein
bevor Sie die Kopfhörer anschließen und steigern Sie die Lautstärke
langsam. Dies verhindert Hörschäden bei zu hoher Lautstärke.
INSTALLATION
1. Schalten Sie die Audiogeräte aus an die der Konverter angeschlossen werden soll
2. Stellen Sie alle benötigten Kabelverbindungen her
3. Stellen Sie den Eingangswahlschalter auf die entsprechende Audioquelle ein
4. Wenn der DAC nicht an einen eingeschalteten Computer per USB angeschlossen ist müssen Sie an
den USB Anschluss ein USB Netzteil & Ladegerät anschließen welches mindestens 500mA liefert.
5. Schalten Sie alle Geräte ein und beginnen Sie mit dem Playback
Verwenden Sie jedoch keinesfalls komprimierte digitale Audioformate wie Dolby, DTS und ähnliche!
5
6
7
1
2
3
4

Manuel Utilisateur Français
Introduction
Merci d’avoir choisi le LINDY USB DAC (Digital-to-Analog Audio Converter) avec connectivité USB & et
amplificateur pour casque audio. Le DAC convertit l’audio numérique PCM (Pulse Code Modulation) en
un signal audio stéréo et agit comme une interface audio numérique USB vous permettant de connecter
votre système audio analogique à une large gamme de sources audio numérique.
Caractéristiques
Fourni un son de qualité jusqu’à 24bit/192KHz
Accepte l’audio 2 canaux numériques et fonctionne avec tout flux PCM avec le Dolby Digital ou DTS
désactivé
Interfaces optique, coaxiale, et audio numérique USB
Sélecteur d’entrée et contrôle du volume casque
Interface USB 2.0 compatible avec Windows XP/Vista/7 et Mac OS X (pas de pilotes requis)
Peut être alimenté via le bus USB ou une alimentation USB optionnelle (non fourni)
Contenu de l’emballage
LINDY USB Digital to Analog Audio Converter
Câble USB de type A/B, 1m
Ce manuel
Spécifications
Ports d’entrées: 1 x USB de type B, 1 x TOSLink (fibre optique), 1 x Coaxial
Ports de sorties: 2 x RCA droit & gauche, jack 3.5mm femelle (prise casque)
Convertisseur numérique vers analogique intégré (Digital to Analog Converter - DAC)
Interface USB audio
Prise en charge 2 canaux LPCM
Flux 24-bit entrant sur les canaux droit et gauche
Fréquences d’échantillonnage
oToslink/Coaxial SPDIF 44.1 - 192KHz
oUSB 44.1 –96KHz
Puissance de sortie casque:
o60mW @ RL=16Ohm THD <0.1%
o30mW @ RL=32Ohm THD <0.1%
Potentiomètre de contrôle du volume

Manuel Utilisateur Français

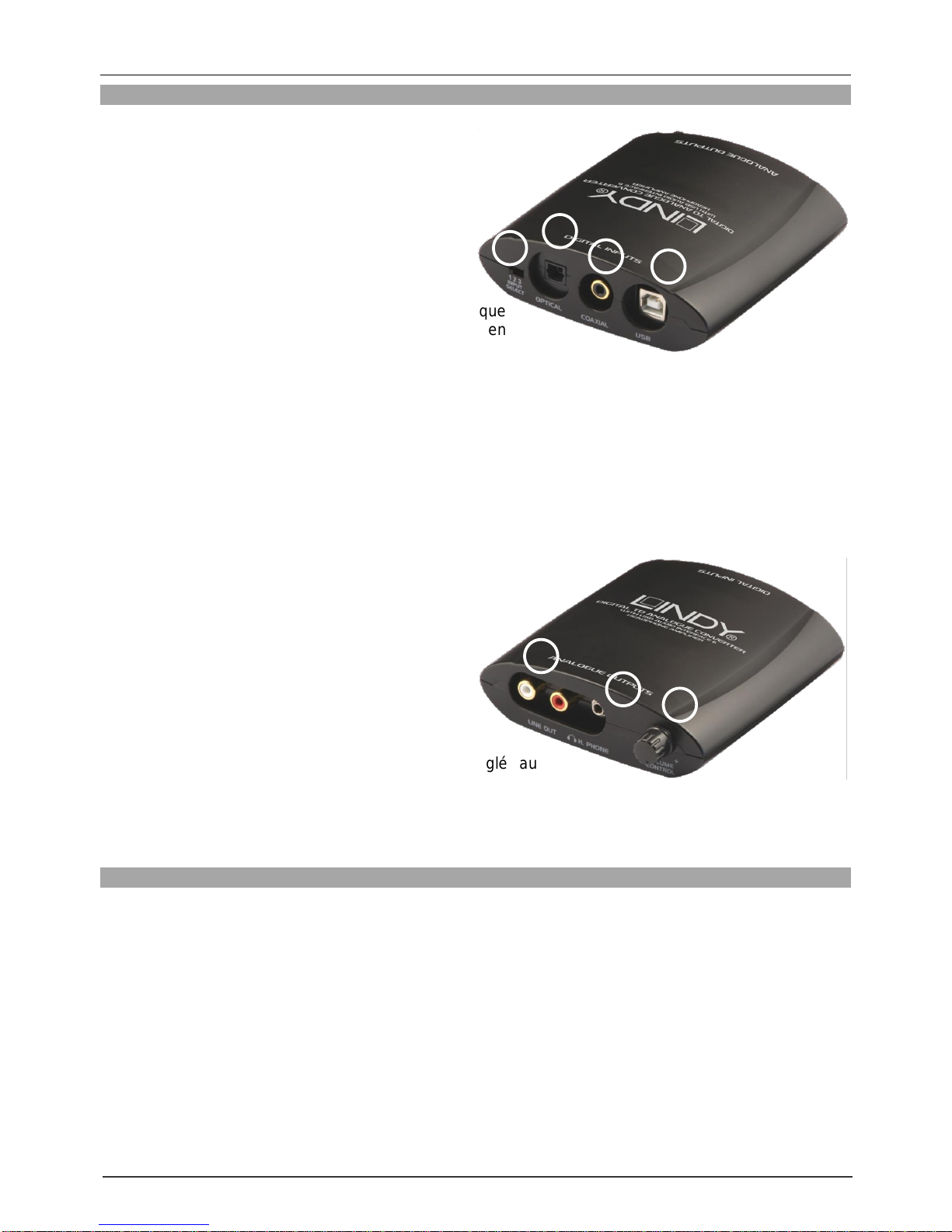

Vue d’ensemble
1. Sélecteur d’entrée numérique
Sélectionnez une des trois entrées numériques,
Optical, Coaxial ou USB en positionnant
l’interrupteur comme suit:
Position Mode d’entrée Couleur LED
1 Optical Rouge
2 Coaxial Orange
3 USB Vert
2. Entrée optique
Connectez un appareil source audio numérique
comme un lecteur Blu-ray, DVD ou set top box en
utilisant un câble Toslink pour recevoir l’audio
jusqu’à 24bit/192kHz
3. Entrée Coaxial
Connectez un appareil source audio numérique comme un lecteur Blu-ray, DVD ou set top box en
utilisant un câble Coaxial pour recevoir l’audio jusqu’à 24bit/192kHz
4. Port USB
Connectez un ordinateur de bureau ou un laptop et utilisez le DAC comme une carte son externe,
pour la lecture du son en haute définition directement de votre ordinateur via l’USB. Ne requiert pas
de pilotes ou de logiciels additionnels. Le port USB peut également être utilisé pour connecter une
alimentation DC 5V (non fournie)
5. Line Out
Connectez un amplificateur ou des haut-
parleurs actifs en utilisant un câble stéréo RCA
standard
6. Prise casque
Connectez votre casque audio
7. Potentiomètre de contrôle du volume
Ajustez le volume de sortie du DAC
Important: toujours démarrer avec le volume réglé au
minimum avant de connecter un casque audio.
Ceci vous évitera de recevoir des niveaux de
volume trop élevé qui pourraient endommager
votre audition.
Installation
1. Mettez hors tension l’équipement sur lequel le DAC va être connecté
2. Connectez les câbles d’entrée/sortie requis, comme décrit ci-dessus
3. Mettez le sélecteur d’entrée dans la bonne position
4. Si le DAC n’est pas connecté à un ordinateur, connectez le à une alimentation USB (non fournie) qui
pourra fournir 5V 500 –1000mA
5. Démarrez la lecture audio sur l’appareil source
Veuillez noter: Le DAC USB n’est pas compatible avec les formats Dolby Digital ou DTS, qui sont tous
deux une forme d’audio compressée. Si vous lisez de pistes audio de CD, DVD ou BD encodés en
Dolby Digital ou DTS, vous n’entendrez que des parasites qui pourraient endommager vos haut-
parleurs.
Pour contourner cela vous devrez accéder au menu des paramètres audio de la source et passer de
Dolby Digital ou DTS à PCM. Ce DAC USB fonctionne avec tous flux PCM issus de lecteurs CD, DVD
ou Set-Top Box
1
2
3
4
5
6
7

Manuale Italiano
Introduzione
Vi ringraziamo per aver acquistato questo DAC (Digital-to-Analogue Audio Converter) con interfaccia USB
& amplificatore per cuffie integrato. Questo DAC converte un segnale audio PCM (Pulse Code
Modulation) digitale in un segnale audio stereo analogico e opera come un’interfaccia USB Audio digitale
permettendovi di connettere il vostro sistema di ascolto analogico ad un’ampio gamma di sorgenti audio
digitali.
Caratteristiche
Fornisce un segnale audio di qualità audiofila fino a 24bit/192KHz
Consente la connessione di 2 canali audio digitali in formato PCM con codifiche Dolby Digital o DTS
disattivate
Interfacce audio digitali: Ottica, Coassiale e USB
Selettore ingresso e controllo volume della cuffia
Interfaccia USB 2.0 compatibile con Windows XP/Vista/7/8/10 e Mac OS X
Può essere alimentato via USB o tramite un alimentatore USB (non incluso)
Contenuto della confezione
Convertitore Audio Digitale ad Analogico USB LINDY
Cavo USB Tipo A/B, 1m
Questo manuale
Specifiche
Porte in ingresso: 1 x USB Tipo B, 1 x TOSLink (Fibra ottica), 1 x Coassiale
Porte in uscita: 2 x RCA Sinistra & Destra, Jack Presa cuffie da 3.5mm
Convertitore Digitale ad Analogico (DAC) integrato
Interfaccia Audio USB
Supporta 2 canali LPCM
Definizione segnale a 24-bit sui canali destro e sinistro
Frequenza di campionamento (o Frequenze supportate)
oToslink/Coassiale SPDIF 44.1 - 192KHz
oUSB 44.1 –96KHz
Potenza in uscita dell’amplificatore per cuffie:
o60mW @ RL=16Ohm THD <0.1%
o30mW @ RL=32Ohm THD <0.1%
Controllo volume cuffie integrato

Manuale Italiano
Panoramica
1. Selettore Ingresso Digitale
Permette di scegliere quale dei 3 ingressi digitali
convertire (Ottico, coassiale, o USB) secondo la
seguente tabella:
Posiz. Ingresso Colore LED
1 Ottico Rosso
2 Coassiale Arancio
3 USB Verde
2. Ingresso Ottico
Per connettere sorgenti audio digitali come lettori
Bluray e DVD o ricevitori satellitari utilizzando un
cavo Toslink e gestisce segnali audio fino a
24bit/192kHz
3. Ingresso Coassiale
Per connettere sorgenti audio digitali come lettori Bluray e DVD o ricevitori satellitari.
tramite un cavo coassiale e gestisce segnali audio fino a 24bit/192kHz
4. Porta USB
Permette di connettere il DAC ad un computer desktop o laptop utilizzando come scheda audio USB
esterna, riproducendo audio ad alta definizione direttamente dal vostro PC. Non richiede software o
driver addizionali. La porta USB può essere utilizzata anche per connettere un alimentatore a 5V DC
(non incluso).
5. Line Out
Da collegare ad un amplificatore o delle casse
attive utilizzando un cavo RCA stereo standard
per riprodurre il segnale audio.
6. Porta Cuffie
Per connettere le vostre cuffie tramite un cavo
Jack da 3,5mm
7. Controllo Volume
Per regolare il volume di uscita del DAC
Attenzione: regolate sempre il volume al minimo prima di connettere le vostre cuffie. In questo modo
eviterete improvvisi picchi di volume che potrebbero nuocere al vostro udito.
Installazione
1. Spegnete tutti i dispositivi a cui dovrete connettere il DAC.
2. Collegate tutti i cavi in ingresso ed uscita necessari alla vostra installazione
3. Selezionate l’ingresso desiderato con il selettore descritto sopra al punto 1
4. Se il DAC non è connesso ad un computer collegate un alimentatore USB (non incluso) che posso
fornire almeno 500 –1000mA a 5V
5. Accendente tutti i rimanenti dispositivi e iniziate la riproduzione dell’audio dalla sorgente.
N.B.: Il DAC USB NON è compatibile con i formati audio compressi Dolby Digital o DTS. Se provate a
riprodurre CD, DVD o BD codificati in formato Dolby Digital o DTS, sentirete solo del rumore che
potrebbe anche danneggiare le vostre casse. Per risolvere il problema dovrete controllare nel menù
della sorgente se è possibile impostare il formato in uscita da Dolby Digital o DTS a PCM. Questo DAC
USB funziona con qualsiasi segnale audio PCM proveniente da lettori CD, DVD e ricevitori satellitari.
5
6
7
1
2
3
4

Certification
CE Certification
This equipment complies with the requirements relating to Electromagnetic Compatibility Standards
EN55022/EN55024 and the further standards cited therein. It must be used with shielded cables only.
It has been manufactured under the scope of RoHS compliance.
CE Konformitätserklärung
Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU für IT-Equipment und darf nur
zusammen mit abgeschirmten Kabeln verwendet werden.Diese Geräte wurden unter Berücksichtigung
der RoHS Vorgaben hergestellt. Die formelle Konformitätserklärung können wir Ihnen auf Anforderung
zur Verfügung stellen
FCC Certification
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation.
You are cautioned that changes or modification not expressly approved by the party responsible for
compliance could void your authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired
operation.
LINDY Herstellergarantie –Hinweis für Kunden in Deutschland
LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine
zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie
auf der LINDY Website aufgelistet bei den AGBs.
LINDY Herstelleradresse (EU) / LINDY Contact Address
LINDY-Elektronik GmbH LINDY Electronics Ltd.
Markircher Str. 20 Sadler Forster Way
DE-68229 Mannheim Teesside Industrial Estate, Thornaby
GERMANY Stockton-on-Tees, TS17 9JY
T:. [phone] United Kingdom
[email protected]e T: [phone]
[e-mail]
