Lindy 38134 User manual

Quick Guide ENGLISH
HDMI Video Wall Controller Scaler
No.38134 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH –1st EDITION (October 2015)
For Home and Office Use.
Introduction
Thank you for purchasing the LINDY HDMI Video Wall Controller Scaler. The HDMI Video Wall Controller Scaler allows
an HDMI input source to be freely arranged on 4 displays (TV or monitor) and or cascaded using multiple units to extend
the HDMI signal to even larger arrays. The Scaler can be controlled via RS-232/Telnet commands or using a software
application available from www.lindy.com.
Package Contents
HDMI 1:4 Video Wall Controller Scaler
Includes Multi-Country (UK/EU/US/AUS) PSU 12V 3A
2 x 19” mounting brackets & screws
Basic Installation
This Quick guide refers to the basic installation of this Scaler, for more detailed instructions please refer to the full user
manual or visit www.lindy.com.
Important! It is strongly recommended that you use 4 identical (Brand and Model) displays for optimum performance.

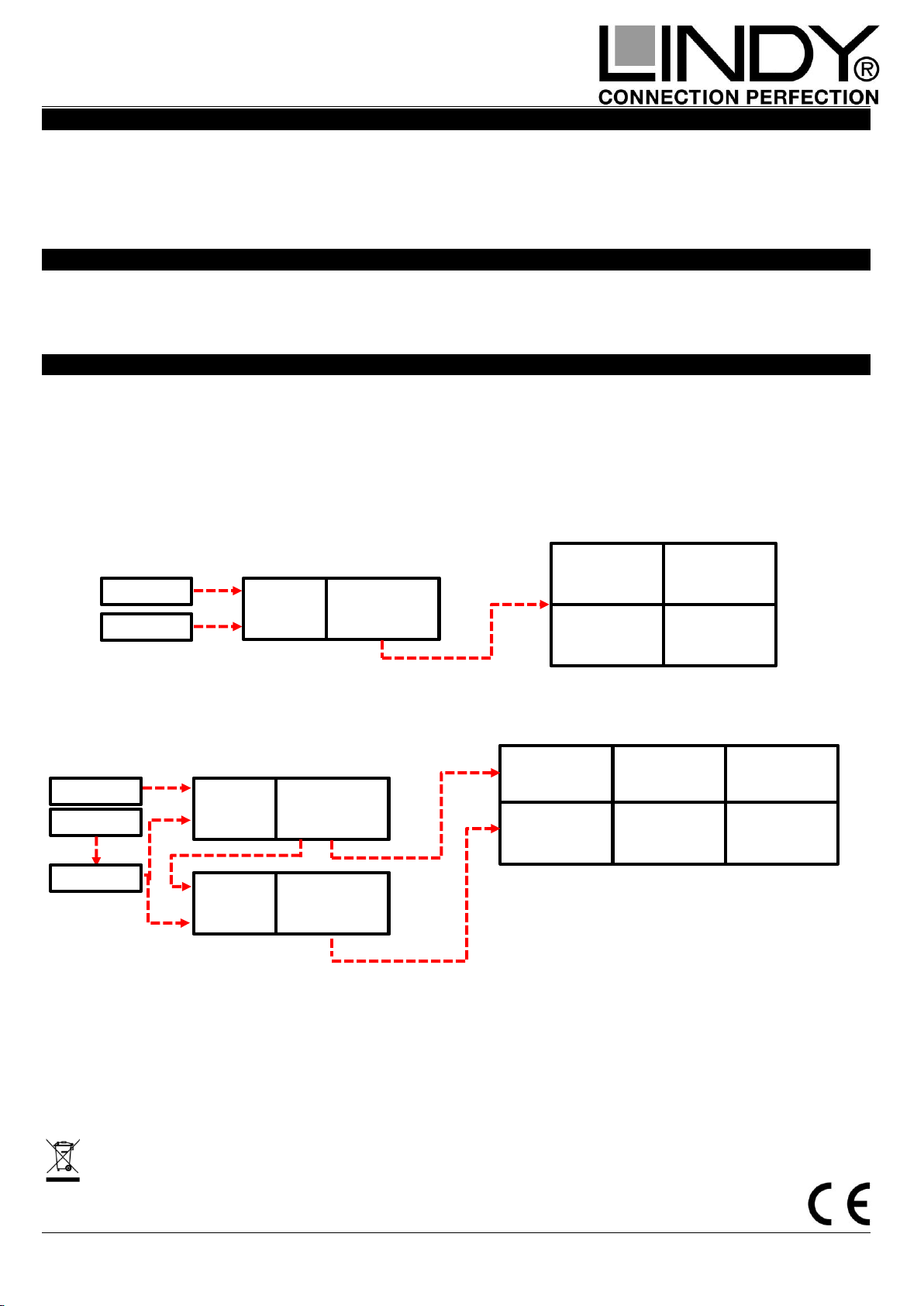

To begin connect your HDMI source to the HDMI IN port, and 4 HDMI displays to the HDMI OUT ports A-D. Connect a
PC or Control device to the Scaler using either a direct RS-232 connection, or a connection via a LAN. By default the
Scaler is set to output a 2 x 2 video wall as shown below.
To add expand upon the basic 2 x 2 video wall it is possible to cascade further Scalers by connecting Output D to the
HDMI Input of the next Scaler, as shown below. In this set up the PC or Control device should be connected via a LAN
for the most straight forward configuration.
This cascading can be repeated up to 75 layers allowing a maximum of 225 displays to be connected.
For instructions on controlling the Scaler beyond its default setting to use a different video wall configuration, adjust
picture properties and add bezel correction please refer to the full user manual or visit www.lindy.com.
LINDY Contact Address: LINDY Electronics Ltd, Thornaby, Stockton-on-Tees, TS17 9JY, United Kingdom
T: [phone] pos[email protected].uk www.lindy.com
WEEE (Waste of Electrical and Electronic Equipment), Recycling of Products
Electrical and electronic equipment must enter the recycling process instead . Each individual EU member state has
implemented theWEEE regulations into national law in slightly different ways. Please follow your national law when you want
to dispose of any electrical or electronic products. More details can be obtained from your national WEEE recycling agency.
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A B
C D
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A1 B1
A2 B2
C1
C2
HDMI IN
Control
HDMI OUT
D C B A
Router

Kurzanleitung DEUTSCH
HDMI Video Wall Controller Scaler
Nr.38134 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH –1st EDITION (October 2015)
EINFÜHRUNG
Herzlichen Dank für den Kauf des LINDY HDMI Video Wall Controller Scaler. Er kann ein HDMI Eingangssignal frei auf
4 angeschlossene HDMI Monitore verteilen. Es ist ebenfalls möglich mehrere diesr Scaler zu kaskadieren um das
Signal auf noch größere Videowandinstallationen zu verteilen. Der Scaler wird gesteuert über RS232/Telnet mit einer
Software, die Sie von der LINDY Webseite herunterladen können.
LIEFERUMFANG
HDMI 1:4 Video Wall Controller Scaler
Weitbereichsnetzteil Multi-Country 12V 3A mit Adaptersteckern (UK/EU/US/AUS)
2 x 19” Rack Mount Winkel und Schrauben
INSTALLATION & BETRIEB
Diese Kurzanleitung beschreibt lediglich die grundlegende Installation, die detaillierte Bedienungsanleitung finden Sie
als ausführliches Englisches Handbuch sowie zum Download auf www.lindy.de
WICHTIG! Verwenden Sie 4 identische (gleiche Marke und Modell) Monitore für die beste Darstellung!
Schließen Sie die HDMI Signalquelle an den Eingang und die vier Monitore an die 4 Ausgänge an wie in den
Abbildungen gezeigt. Schließen Sie den Kontrollrechner über RS232 oder LAN an. Per Default skaliert der Scaler auf
eine 2x2 Videowand wie im folgenden Diagramm.
Wenn Sie für größere Wände mehrere Scaler kaskadieren wollen verwenden Sie als Ausgang am Scaler 1 Port D. Die
Steuerung des Systems muss dann über LAN erfolgen, nicht über RS232.
Durch eine solche Kaskadierung können bis zu 75 Layer mit insgesamt 225 Monitoren angesteuert werden. Die
detaillierten Anleitungen für den Setup, die Bedienung, Bildeinstellungen und -Manipulationen, Rahmenkorrekturen
finden im ausführlichen Englischen Handbuch.
Hersteller (EU): LINDY-Elektronik GmbH –DE 68229 Mannheim –Markircher Str. 20 –www.lindy.de –T [phone]
WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products
Entsorgen Sie Elektro- und Elektronikgeräte nicht über die Hausmülltonne! Diese Geräte müssen den lokalen
Sammelsystemen bzw. örtlichen Sammelstellen zugeführt werden. Die Kosten und Verantwortung für den Recyclingprozess
übernimmt die Gesamtheit der Hersteller.
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A B
C D
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A1 B1
A2 B2
C1
C2
HDMI IN
Control
HDMI OUT
D C B A
Router

Guide rapide français
HDMI Video Wall Controller Scaler
No.38134 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH –1st EDITION (October 2015)
Introduction
Merci d’avoir choisi le HDMI Video Wall Controller Scaler LINDY. Il permet à un signal source d’entrée HDMI d’être
librement agencé sur 4 affichages (TV ou moniteur) ou cascadé en utilisant plusieurs unités pour étendre le signal
HDMI sur encore plus d’ensembles. Le Scaler peut être contrôlé via des commandes RS-232/Telnet ou en utilisant un
logiciel disponible sur www.lindy.com.
Contenu de la livraison
HDMI 1:4 Video Wall Controller Scaler
Alimentation multi-pays (UK/EU/US/AUS) PSU 12V 3A
2 x équerres de montage 19” & visserie
Installation & Utilisation
Ce guide rapide fait référence à l’installation de base de ce Scaler, merci de vous référez au manuel complet pour des
instructions détaillées ou visitez www.lindy.com.
Important! Il est fortement recommandé d’utiliser 4 affichages identiques (marque et modèle) pour obtenir des
performances optimales.
Pour commencer, connectez votre source HDMI au port HDMI IN et 4 affichages HDMI aux ports A-D HDMI OUT.
Connectez un PC ou périphérique de contrôle au Scaler en utilisant soit une connexion directe RS-232, ou une
connexion via un réseau LAN. Par défaut le Scaler est réglé pour afficher un mur d’écrans 2 x 2 comme indiqué ci-
dessous.
Pour ajouter des écrans au mur vidéo 2 x 2 de base, il est possible de cascade d’autres Scalers en connectant la sortie
(Output) D à l’entrée HDMI du prochain Scaler, comme indiqué ci-dessous. Dans ce type de configuration, le PC ou
système de contrôle doit être connecté via un réseau local LAN pour une configuration simplifiée.
Cette méthode de mise en œuvre en cascade peut être répétée pour jusqu’à 75 niveau, autorisant la connexion d’un
maximum de 225 affichages.
Pour les instructions sur le contrôle du Scaler au-delà de son réglage par défaut pour utiliser une configuration de mur
d’écrans différente, ajuster les propriétés de l’image et de ses bordures, veuillez-vous référer au manuel complet ou
visitez www.lindy.com.
WEEE (Waste of Electrical and Electronic Equipment), Recycling of Products
En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout
équipement électrique et électronique. Chaque Etat membre de l’Union Européenne a mis en application la nouvelle
réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d’application correspondant à
l’élimination des déchets électriques ou électroniques de votre pays.
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A B
C D
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A1 B1
A2 B2
C1
C2
HDMI IN
Control
HDMI OUT
D C B A
Router

Guida Rapida Italiano
HDMI Video Wall Controller Scaler
No.38134 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH –1st EDITION (October 2015)
Introduzione
Vi ringraziamo per aver acquistato lo Scaler per Video Wall HDMI LINDY. Questo dispositivo consente di estendere un
segnale video HDMI su 4 schermi (TV o monitor) con la possibilità (utilizzando più unità in cascata) di estendere
ulteriormente su matrici ancora più ampie di schermi. Lo Scaler può essere controllato via RS-232 tramite comandi
Telnet o utilizzando un apposito software disponibile sul sito www.lindy.com.
Contenuto della confezione
Scaler per Video Wall HDMI 1:4
Alimentatore Multi-Country (UK/EU/US/AUS) 12V 3A
2 x staffe di montaggio a rack 19” & viti
Installazione ed Utilizzo
Questa guida rapida fa riferimento all’installazione base di questo Scaler; per maggiori informazioni fate riferimento al
manuale utente completo o al sito www.lindy.com.
Importante! E’ fortemente raccomandato l’utilizzo di 4 schermi identici (marca e modello) per ottenere un
funzionamento ottimale di tutta la catena.
Per iniziare collegate la vostra sorgente HDMI alla porta HDMI IN e i 4 schermi HDMI alla porte HDMI OUT da A a D.
Per controllare lo scaler collegate un PC o un dispositivo di controllo alla porta RS-232 oppure collegatelo alla LAN. Per
Come configurazione predefinita lo Scaler è impostato per creare un video wall 2 x 2 come mostrato di seguito.
Per espandere l’installazione oltre questa configurazione 2 x 2 è possibile installare in cascata più Scaler collegando
l’uscita Output D alla porta HDMI Input dello scaler successivo come mostrato di seguito. In questa configurazione il PC
o il sistema di controllo devono essere connessi a tutti gli scaler tramite una connessione Ethernet per garantire
l’accesso a tutti i dispositivi in modo simultaneo.
Questo sistema di cascata può essere ripetuto fino ad un massimo di 75 permettendo di connettere fino a 225 schermi.
Se desiderate ulteriori informazioni sul controllo dello Scaler oltre le impostazioni predefinite per utilizzare configurazioni
di video wall differenti, regolare l’immagine e correggere l’allineamento dei bordi fate riferimento al manuale completo o
visitate il sito www.lindy.com.
WEEE (Waste of Electrical and Electronic Equipment), Recycling of Products
Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed
elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro
dell’ EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato
quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE
sul riciclaggio del proprio Stato.
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A B
C D
DVD
PC
HDMI IN
Control
HDMI OUT
D C B A
A1 B1
A2 B2
C1
C2
HDMI IN
Control
HDMI OUT
D C B A
Router
