LINK-MI CP7602 User manual

Version: 1.1
2015.07
WIRELESS HD VIDEO
(EN-CN)
无线高清传输产品
用户手册
Transmitter 发射机：CP7602
Receiver 接收机：CP3602
报废的电气产品不得与生活垃圾一
施的地方请再循环。关于再循环的建议，可向地方
当局或者零售商查询。
起处置。在有设
欧盟环保
This user manual applies to 本说明书适用于公司专业类产品： English-01
中文-11

about 10
3
the produer
1 meter to
could be shielded

CONTENTS
02
02
02
03
04
04
05
06
07
07
08
Foreword
Brief Introduction
Features
Packing List
Structure & Interface
Wireless HD Video Transmitter CP7602
Wireless HD Video Receiver CP3602
Product Installation
Indication
Specification
Troubleshooting
Foreword
Brief Introduction
- Please read this manual carefully before you use this product
and retain it properly for future reference.
- If there is any doubt or difficulty in the process of product usage,
please feel free to contact us or the dealer.
- The company reserves the authority to amend the specification.
Features
● Support point-to-point transmission.
● Support devices with HDMI output, such as Blue-Ray Player,
HD Media Player, IPTV, PC, Laptop and PS3 etc.
● 60GHz wireless HD video transmission, transmitting bit rate up to 4Gbps
● Real time, latency within 1ms.
● Support 3D 720P/1080P.
Support digital audio up to 7.1.●
● Support HDCP 2.0.
● Full hardware design, plug-and-play.
● Maximum range:30m LOS
CP7602+CP3602, which is a wireless full HD video streaming system based
on 60GHz solution, is featured with uncompressed, zero latency and
maximum 4Gbps transmission rate.
03 04

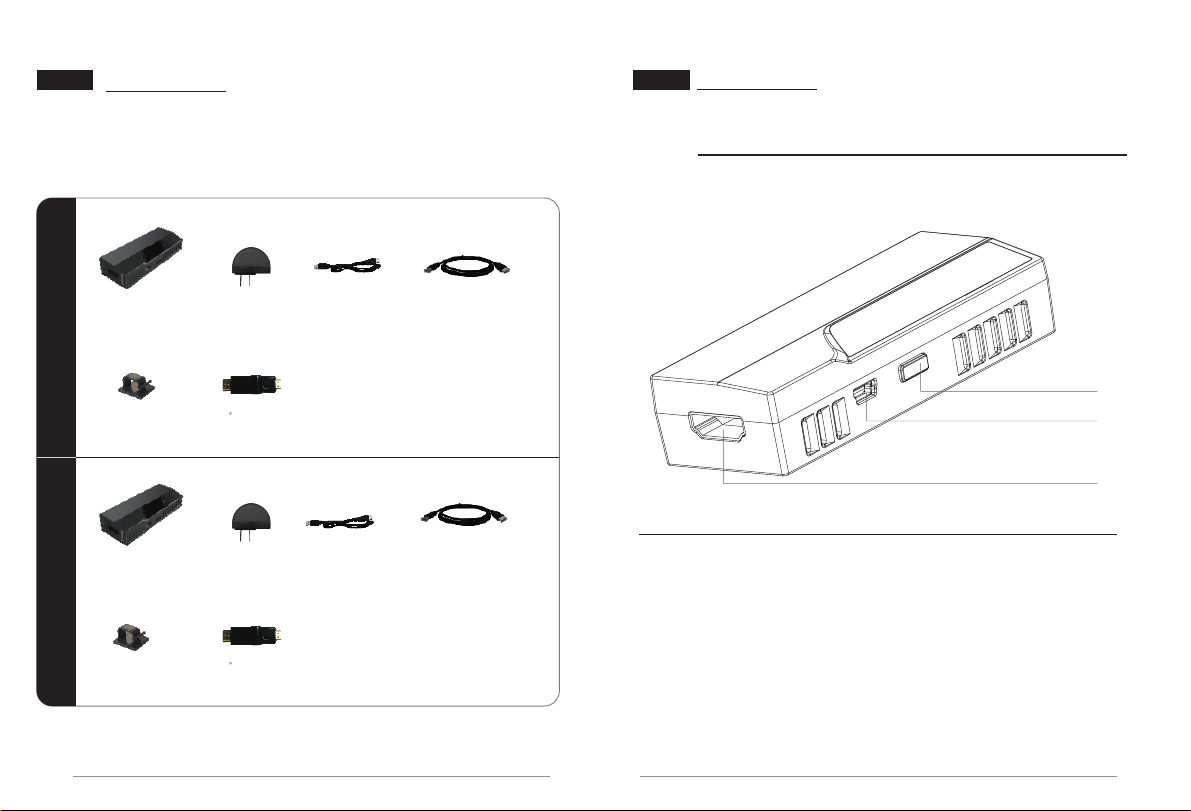

Please check the packing list carefully, if any parts is missed, please contact your
dealer. Components of all models are subject to the following packing list.
Wireless HD Transmitter
CP7602 x 1
HDMI x 1Cable
HDMI x 1Cable
(Option)
USB Cable x 1
CP3602 x 1
* Please take all the actual accessories as the standard.
180 HDMI Connector x1
180 HDMI Connector x1
(Option)
Wireless HD Receiver
( 5V/1A ) x 1
( 5V/1A ) x 1(Option)
USB Cable x 1
CP7602
2. :POWER(mini B USB)mini USB socket for power supplying by USB cable.
3. HDMI IN :for audio and video input.
1. SCAN:
SCAN
HDMI IN
POWER(mini B USB)
Structure & Interface
Wireless HD Transmitter
Model: CP7602
USB Adapter
USB Adapter
Short press to wake up when product is in stand-by status
Short press to connect to RX in working status under point to point mode.
Sticky / Hanger x 1
Sticky/Hanger x 1
05 06
RX：CP3602 TX：CP7602

SCAN
POWER(mini B USB)
HDMI OUT
CP3602
Wireless HD Receiver
Model: CP3602
2. :POWER(mini B USB)mini USB socket for power supplying by USB cable.
3. HDMI OUT :for audio and video input.
1. SCAN:
Short press to wake up when product is in stand-by status
No need to press SCAN key in working status under point to point mode.
Product Installation
1. Connect the TX/RX to the soruce /display with HDMI cable / connector,
connect the TX to available USB outlet for power, connect the RX with
adapter and power on the products. Indicators of TX&RX will flash
slowly when the products are powered on.
2.
are flashing slowly, please press code key of TX for 1 sec and then
release, and both indicators will be flashing rapidly which means
the pairing process is done. (Original pack of TX and RX were paired
as default set in the factory already and shall disregard current step. )
When the products are powered on and indicators of TX&RX
3. When the AV source player&displayer are powered on and the indicators
of TX&RX light on steadily, the video output is working normally.
Note: To obtain best performance of range , please always keep the antennas
surfaces of TX and RX are facing to each other.
HD T V
Projiecter
HDMI Cable / HDMI
Connectors
HDMI Cable / HDMI Connectors
Indicator will flash slowly
when TX is powered on.
Indicator will flash slowly
when RX is powered on.
USB Cable
USB Cable
Antenna
Antenna
TX
RX
Laptop
HD player
07 08

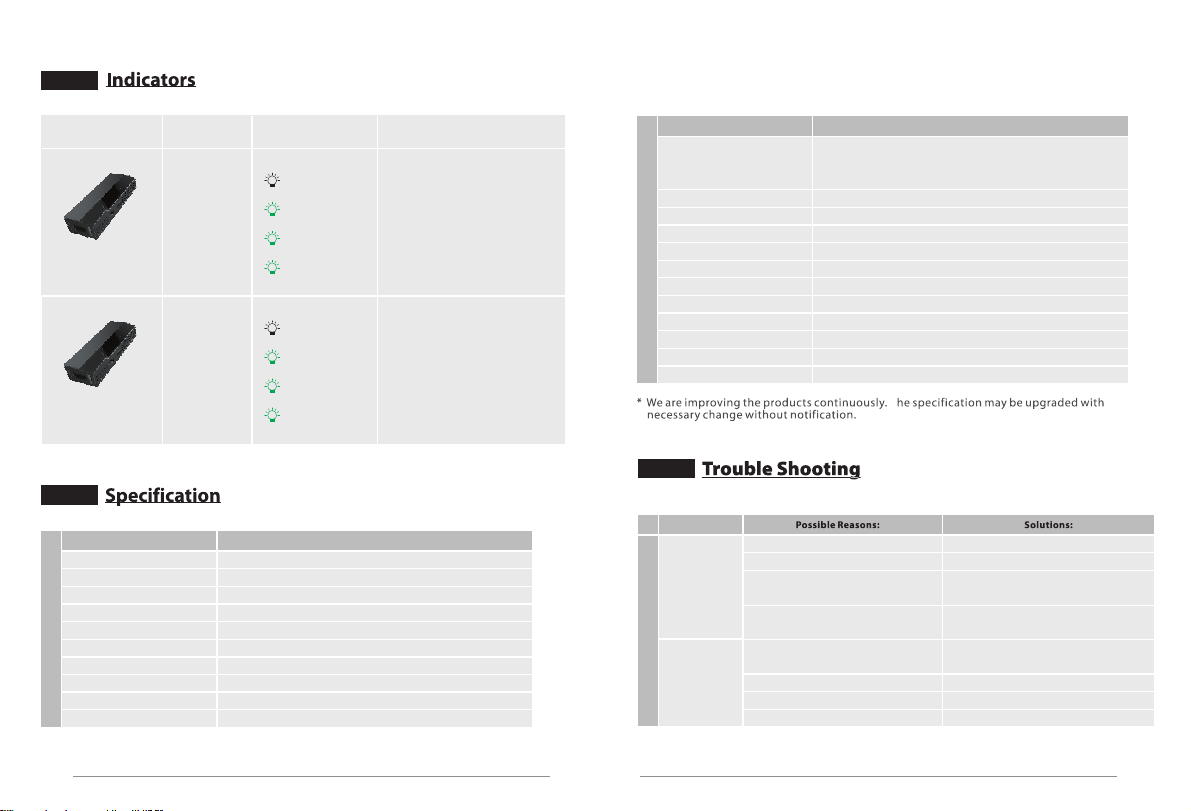

Model
No power on or in stand-
by status
TX and RX are conneccted.
AV is normally transmitted
OFF
Flash slowly
TX:CP7602 ON
Flash rapidly
RX:CP3602
Transmitter/Receiver
Transmitter/Receiver
Frequency
CP7602/CP3602
CP7602/CP3602
HRP2: 59.40---61.56Ghz; HRP3: 61.56---63.72Ghz
16QAM
Wireless standard WirelessHD1.1
Frequency Stability ±10PPM
Bandwidth 1.76GHZ/HPR
Transmission power 28dbm(MAX)
Antenna gain 18dbi(MAX)
Antenna Angle -80°~80°
Receiving sensitivity -72dbm
Audio and Video interface HDMI
Video resolution
2D: 480i,480p, 576i,576p, 720p, 1080i, 1080p
3D:720p,1080p
PC: VGA (640x480), SVGA (800x600), XGA (1024x768),
Audio format PCM、AAC、Dolby Digital 2.0/5.1、DTS 5.1、LPCM 5.1/7.1
System latency ≤1ms
Range 30M LOS(MAX)
Power consumption 3.3W(MAX)
Power supply DC 5V/1A
Protected Overvoltage 6~17V
Operation Temperature 0-60℃
Storage Temperature -20℃ - + 80
Operation Humidity 15% - 85%
Dimension
Weight
89.5*34.5*20mm
Network
indicator
Network
indicator
TX and RX are unconnected.
No power on or in stand-
by status
TX and RX are conneccted.
AV is received and output
normally
OFF
Flash slowly
ON
Flash rapidly
TX and RX are unconnected.
Modulation mode
Indicator Indicator Status Working Status
T
50g(+3g)
-
09 10
TX or RX is not turned on
CP7602/3602
Network
Problem
Power on both TX and RX
TX and RX are out of effective range Approach RX and TX to effected range
TX and RX are not paired yet Power on TX and RX, and press code
key of TX for 1s
Obstacles the antenna areaexsit in keep no obstacle in front of the TX/RX
antenna at least 2m range
Antenna angle is out of effective range Make the TX antenna and RX antenna
directly facing to each other.
The source is not turned on
CP7602/3602
Turn on the source
The displayer is not turned on Turn on the displayer
The resolution is not supported Change the resolution
Connection
failure
No video
output

若您能遵守本手册的安全注意事项，并在正确的方式下操作，本公司保证本产
品能长久使用。但不适用于以下情况：
● 未经授权而私自进行维修或者是零件更换等操作。
● 由事故造成的损害，包含但不限于闪电、火灾、曝露于雨中或水气中。
● 使用的电源类型不在本产品的电压允许范围内，请参考包装内随附电源转接
器后面粘贴的标签信息上所标示的额定电压范围。
● 产品上的型号标签被修改，或保修标签被私自拆下。
重要信息
● 请勿让任何液体溅到产品上。不要将充满液体的容器放置在本产品上，如花瓶。
● 为避免触电，请勿将在产品上的通风孔堵住或粘贴住；切勿拆开产品外盖，
或将大头针、铁丝、异物放进通风口缝隙内。
● 请将接收机/发送机放置在平坦光滑的平面上。
● 保持通风：请勿堵住在接收器/发送器上的通风孔或是放置任何重物在上面。
堵住空气流通会伤害到产品本身。确认接收器与电视保持一定的通风距离，
并远离阳光直射或任何热源。
● 暴露于水气中:为减少触电或火灾的危险，请勿将本产品接收器/发送器置放在
雨中或潮湿处。
● 使用非本公司标配的电源适配器而造成的损坏，本公司不承担后果。
您使用本产品之前，请详细阅读此产品使用手册，手册内包含所有产品相关的
警告及重要事项。
● 本产品虽然已经提供数据传输加密功能，仍需注意蓄意的信号截取。因为本机
是使用无线通讯，所以有第三者蓄意截取的可能性．请勿使用于机密与重要
的通讯，或与生命相关的通讯。主要是无线通讯的内容可能会被第三者的无
线设备蓄意或偶然的接收。
● 因为无线电波的影响（如下述环境）有可能造成图像、声音的错乱（画面暂
停、噪声、杂音等）产生。如下：
1) 在电波难以通过的墙壁端传输
2) 相当接近电冰箱等大型金属制家具、器具，或旁边人潮拥挤的情况下
● 本产品虽依照国家电气安规标准制造，在极少的情况下仍是会有与其它机器相
互干扰而产生噪声的情况发生。发生干扰时，请与其它机器保持一定距离。
● 接收器与发送器的配置间隔请在同室内1m至30m 以内(视线范围内距离)。
● 接收器与发送器请勿设置在金属制的架子中。会对无线通讯产生阻碍。
● 无线通讯开始时，本机需要10秒左右来启动系统。在此时间内，媒体接
收端无法进行操作。
特别注意事项
与任何设备连接(例如连接播放器或电视等)操作之前，请先关闭电源，然后才
操作。
● 电源插座：为避免短路触电或火灾，请确认使用的电源插座类型是在本产品
的电压允许范围内，请参照电源转接器后面粘贴的标签信息。
● 电源线：不要将任何物品及重物压在电源线上。避免电源线被踩到或拉紧，
本产品的电源线不应放于人们常出入的地方。
● 电源负载：请勿超过墙壁插座、延长线或其它多孔插座上的负载量，以避免
火灾或触电的情况。
● 闪电 为避免闪电或长时间不使用本产品时，请拔除插头。
● 当您未使用本产品接收器及发送器时，请从您插座上拔除插头。这会减少触
电及火灾的危险。
●
：

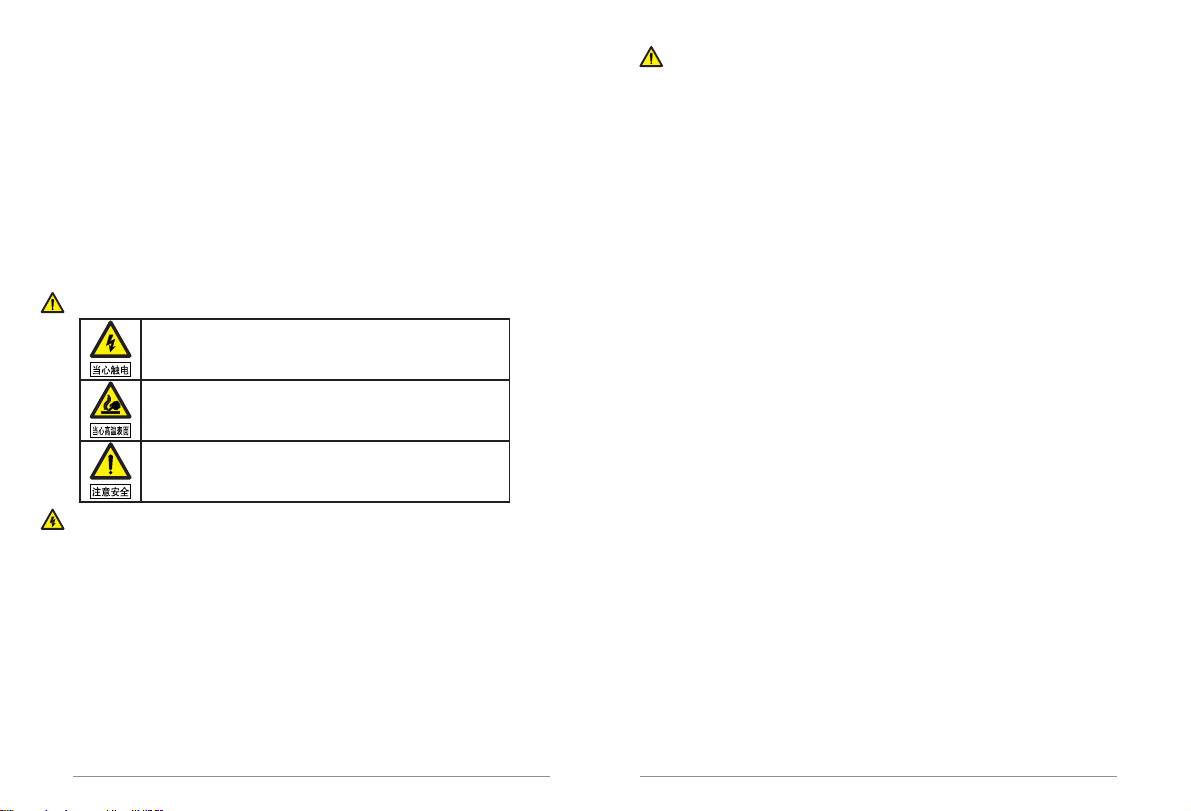

警告
危险: 请小心电压
请使用本公司标配的电源适配器 包装内随
附电 示的额定电
压范围。
，详见参考
源转接器后面粘贴的标签信息上所标
本装置在运行过程中有高温现象，因此有被高温烫伤
的危险。
为防止触电，请勿打开外盖。
本产品未提供用户维修调整的零件，请返回原厂进行
维修。
安全注意事项
● 不同软件版本和功能之间不能互换,更换或对换。
11 12

CONTENTS
目录
- 当您在使用本产品前，请仔细阅读本使用说明书并妥善保存以备今后参考之用。
- 如果您在使用本产品的过程中有疑问或困难，请及时与本公司或销售商联系。
- 本公司将保留对说明书的更改权力。
14
关于本说明书
产品简介 14
产品装箱明细 15
产品接口介绍 16
无线高清发射机介绍（CP7602）16
18
产品安装使用说明
19
20
产品规格
21
指示灯简述
故障排除
关于本说明书
产品简介
产品特性
无线高清接收机介绍（CP3602）17
本产品是一款基于60G的无线传输器，采用60G无线传输技术，
数据率达4Gbps，传输无延时，图像更清晰。
●支持点对点应用模式
●支持按键扫描下一个网络功能，确保轻松设置及安全配置
●支持蓝光DVD、高清播放器、IPTV、笔记本电脑、台式电脑、
PS3游戏机等带 HDMI输出的高清设备
●采用60G无线传输技术，视频数据率可达4Gbps
●点对点传输延时小于1ms
●支持3D视频720P/1080P
●支持HDCP保护
●全硬件设计，无需安装软件，即插即用，简单方便
13 14

产品包装明细
开箱之后请核对装箱单明细，若缺少部件，请与经销商联系。各型号所涉
及的部件，都以下列装箱单为准。
无线高清发射机
CP7602 x 1
* 所有配件均以实物为准
CP7602
无线高清发射机
Model: CP7602
产品接口介绍
无线高清发射机接口介绍
2. :POWER(mini B型USB)此端口连接USB电源
3. HDMI IN :HDMI视频输入接口
1. SCAN:
无线高清发射机接口说明：
发射机：CP7602
接收机：CP3602
HDMI线 x 1
SCAN
HDMI IN
待机模式下，短按按键唤醒产品；
正常工作中，一对一模式下，按此键连接接收机
USB 线 x 1
支架 x 1 180 HDMI转接头
两头公 x 1
CP3602 x 1
USB电源头
( 5V/1A ) x 1
USB 线 x 1
支架 x 1 180 HDMI转接头
两头公 x 1(选配)
无线高清接收机
POWER(mini B型USB)
HDMI线 x 1(选配)
USB电源头(选配)
( 5V/1A ) x 1
15 16

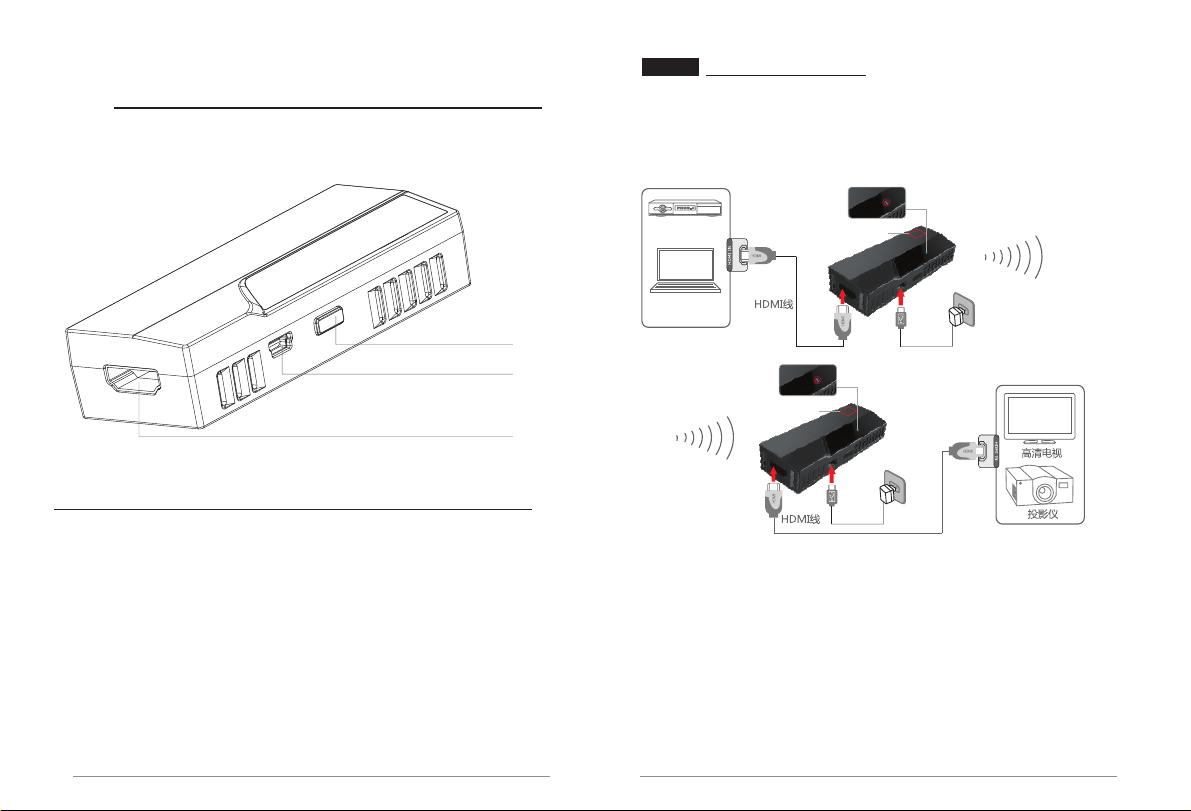

CP3602
无线高清接收机
Model: CP3602
无线高清接收机接口介绍
2. :POWER(mini B型USB)此端口连接USB电源
3. HDMI OUT :HDMI视频输出接口
1. SCAN:
无线高清接收机接口说明：
SCAN
POWER(mini B型USB)
HDMI OUT
待机模式下，短按按键唤醒产品；
正常工作中，一对一模式下，无需按此键进行连接
产品安装使用说明
1. 插上HDMI线，上电，外接DC 5V，
当指示灯慢闪，说明上电正常。(如下图所示)
当指示灯慢闪，说明上电正常
当指示灯慢闪，说明上电正常
2. 当两边都慢闪时，按一下发射端按键约1S，等待一会，
指示灯会快闪，表示已连接。（如已配好对产品，此步骤省略）
3.当播放器和显示设备都正常开启，产品灯常亮，视频输出正常
天线
天线
注：当发射和接收天线正对时，效果最好，可达最远距离（30米）
发射机
电源
电源
高清播放器
接收机
笔记本电脑
17 18

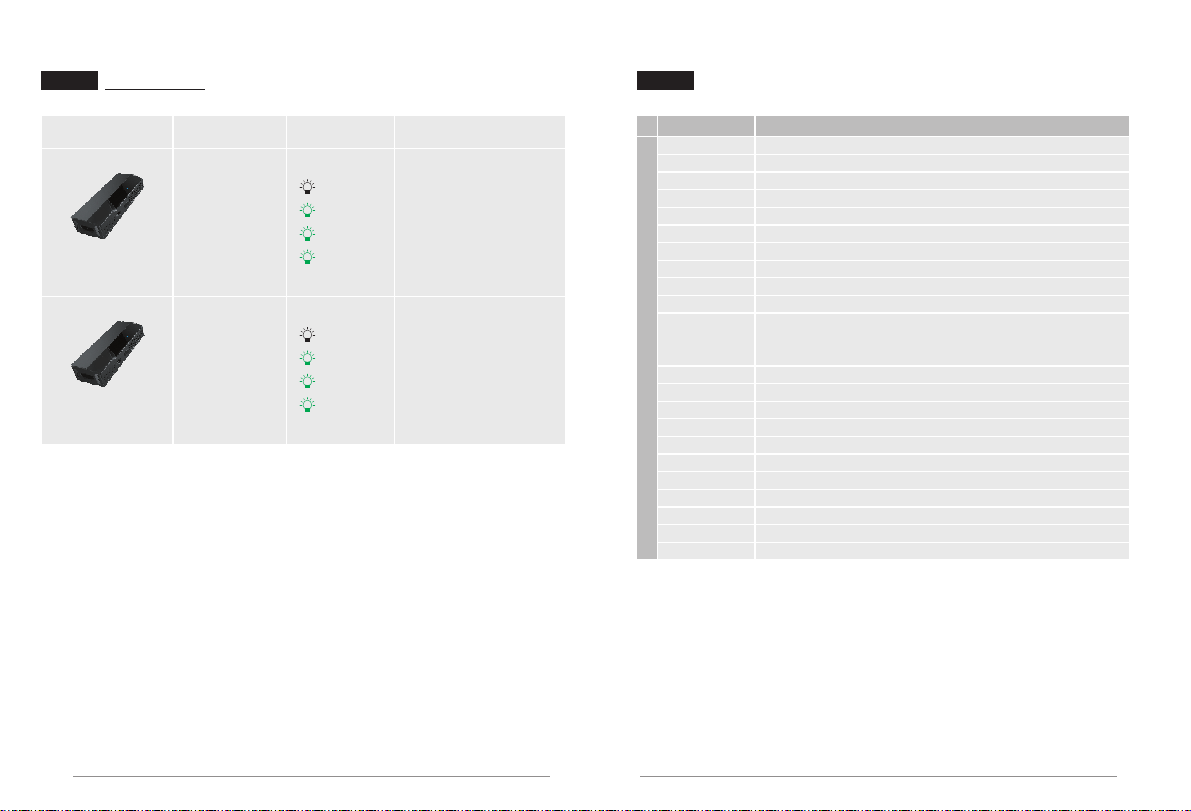

指示灯简述
型号 状态灯
无电或待机
开机正常未连接
已连接
视频输出正常
网络视频 灯指示
状态
模式
不亮
慢闪
发射机:CP7602 常亮
快闪
产品规格
* 本公司不断改进产品性能，设计及规格如有变更，以实物为准，恕不另行通知。
无电或待机
开机正常未连接
已连接
视频输出正常
网络视频 灯指示
不亮
慢闪
接收机:CP3602 常亮
快闪
发射机/接收机
工作频率范围
CP7602/3602
HRP2: 59.40---61.56Ghz; HRP3: 61.56---63.72Ghz
16QAM
调制模式
支持标准 WirelessHD1.1
频率稳定性 ±10PPM
工作带宽 1.76GHZ/HPR
射频功率 28dbm(MAX)
天线增益 18dbi(MAX)
天线角度 -80°~80°
接收灵敏度 -72dbm
视频接口 HDMI 视频输入/输出
视频格式
2D: 480i,480p, 576i,576p, 720p, 1080i, 1080p
3D:720p,1080p
PC: VGA (640x480), SVGA (800x600), XGA (1024x768),
音频格式 PCM、AAC、Dolby Digital 2.0/5.1、DTS 5.1、LPCM 5.1/7.1
系统延时 ≤1ms
可视距离 30M(MAX)
功耗 3.3W(MAX)
工作电压 DC 5V
过压保护范围 6~17V
工作温度 0-60℃
储存温度 -20℃ - + 80
工作湿度 15% - 85%
产品尺寸
产品重量
89.5*34.5*20mm
50g(+3g)
-
指示灯简述
型号 状态灯
无电或待机
开机正常未连接
已连接
视频输出正常
网络视频 灯指示
状态
模式
不亮
慢闪
发射机:CP7602 常亮
快闪
产品规格
* 本公司不断改进产品性能，设计及规格如有变更，以实物为准，恕不另行通知。
无电或待机
开机正常未连接
已连接
视频输出正常
网络视频 灯指示
不亮
慢闪
接收机:CP3602 常亮
快闪
发射机/接收机
工作频率范围
CP7602/3602
HRP2: 59.40---61.56Ghz; HRP3: 61.56---63.72Ghz
16QAM
调制模式
支持标准 WirelessHD1.1
频率稳定性 ±10PPM
工作带宽 1.76GHZ/HPR
射频功率 28dbm(MAX)
天线增益 18dbi(MAX)
天线角度 -80°~80°
接收灵敏度 -72dbm
视频接口 HDMI 视频输入/输出
视频格式
2D: 480i,480p, 576i,576p, 720p, 1080i, 1080p
3D:720p,1080p
PC: VGA (640x480), SVGA (800x600), XGA (1024x768),
音频格式 PCM、AAC、Dolby Digital 2.0/5.1、DTS 5.1、LPCM 5.1/7.1
系统延时 ≤1ms
可视距离 30M(MAX)
功耗 3.3W(MAX)
工作电压 DC 5V
过压保护范围 6~17V
工作温度 0-60℃
储存温度 -20℃ - + 80
工作湿度 15% - 85%
产品尺寸
产品重量
89.5*34.5*20mm
50g(+3g)
-
19 20

故障排除
发射机未上电
CP7602/3602
无法连接
网络
解决方法
问 题 故障原因
开启发射机电源
距离太远 将发射和接收间的距离挪近些
未配对 按下发射端按键，重新扫描配对
障碍物遮住天线 挪开障碍物
天线角度太大 让天线正对
发射端视频源未开
CP7602/3602
无图像
开启视频源
接收端显示设备未开 开启显示设备
分辨率不支持 切换分辨率
