LiteGear Brevia LG12051 User manual

Brevia Montageanleitung / installation manual 1
AC
220-240V
5W
Power
CRI
>90
IP44
3 YEARS
Guarantee
36°
25.000h
L80B20 >30.000
on/off
2700K
3000K
CCT
select
370lm max.
free
Flicker
Sehr flache LED-Einbauleuchte
Very flat recessed LED downlight
Montageanleitung / Installation manual
Brevia
Artikelnummer / Item No.
LG12051: weiß / white
LG12052: schwarz / black
LG12053: satin nickel / satin nickel
raumseitig

2 Brevia Montageanleitung / installation manual
Allgemeine Hinweise
General information
Allgemeine Sicherheitshinweise / General safety instructions:
DE
!
Um die Gefahr von Personen- oder Sachschäden durch Feuer, Stromschlag, herabfallendeTeile, Schnitte /
Abschürfungen und andere Gefahren zu vermeiden, beachten Sie bitte die folgenden Hinweise, bevor Sie
die Leuchte montieren.
• Lesen Sie die Anleitung vor der Montage/Inbetriebnahme und übergeben Sie diese nach der Montage dem
Kunden zur Aufbewahrung.
• Keine beschädigten Produkte montieren.
• Bei einer unsachgemäßen Montage oder Änderungen im Nachhinein wird keine Haftung übernommen.
• Zum Schutz der Leuchte und der Oberfläche vor Verschmutzungen und Fingerabdrücke empfehlen wir das
Tragen von Schutzhandschuhen.
• Vermeiden Sie den direkten Blick in die eingeschaltete Lichtquelle.
• Halten Sie brennbare Materialien von der Leuchte/Linse fern.
• Kleinteile und Verpackungsmaterial aus der Reichweite von Kindern fernhalten.
Achtung:
• Achten Sie auf die vom Land auferlegten Unfallverhütungsvorschriften.
• Die Montage und Instandhaltung darf nur von qualifiziertem Personal durchgeführt werden.
• Überprüfen Sie die Spannungsfreiheit des Systems vor der Montage.
To avoid the risk of personal injury or property damage from fire, electric shock, falling parts, cuts / abrasions
and other hazards, please read the following notes before mounting this device.
• Read the instructions before mounting /installation and hand it over to the customer for storage after
installation.
• Do not mount damaged products
• No liability is accepted for improper installation or changes afterwards
• We recommend wearing protective gloves to protect the luminaire and the surface from dirt and finger-
prints.
• Avoid looking directly into the switched on light source.
• Keep small parts and packaging material out of the reach of children.
EN
Caution
• Pay attention to the local safety and accident prevention guidelines.
• Installation and maintenance may only be carried out by qualified personnel.
• Check that the system is switch off before installation.
!

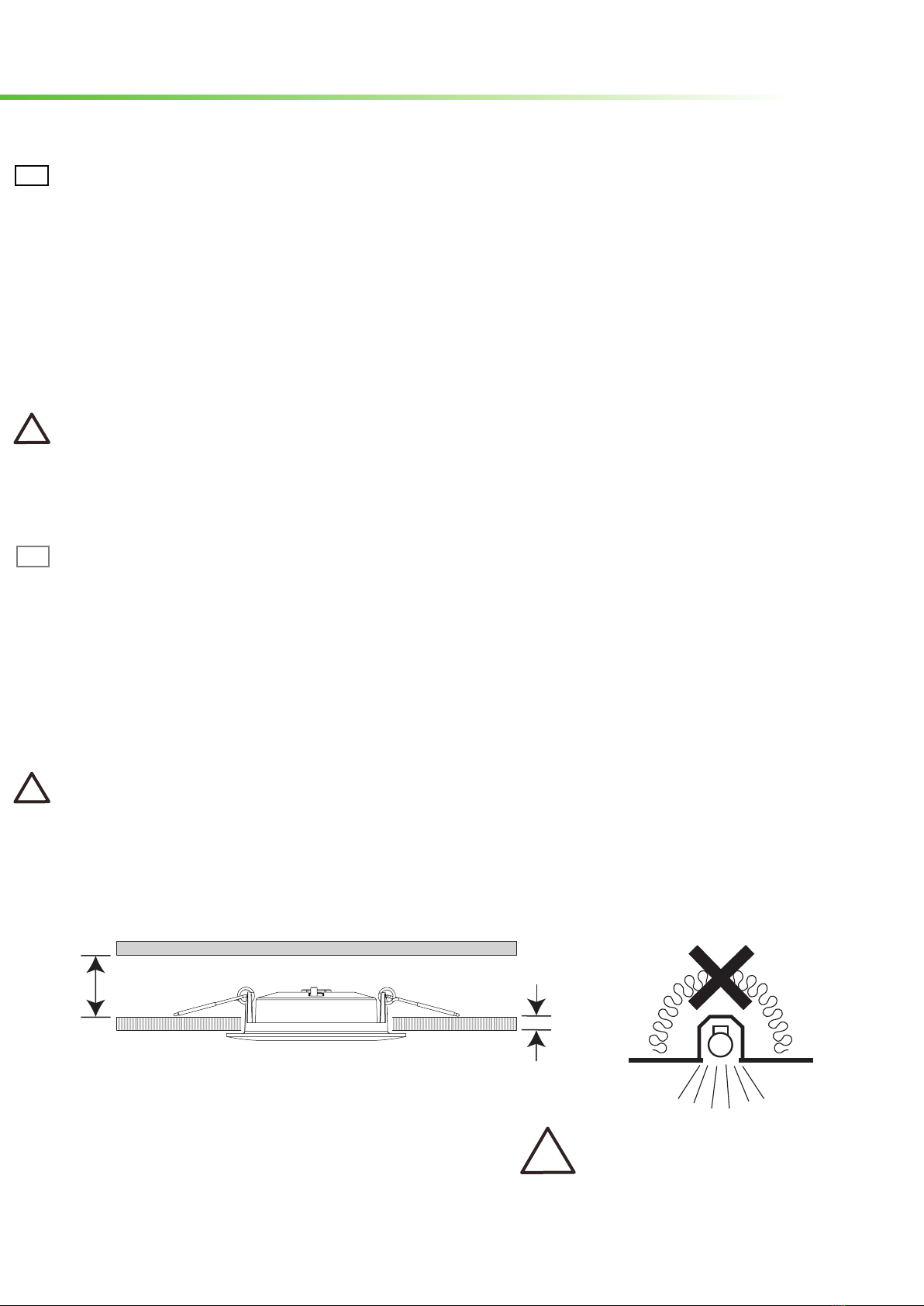

Nicht mit Dämmmaterial abdecken! /
Do not cover with isolation material!
Decke maximal 15mm /
ceiling maximum 15mm
Höhe minimal 35mm /
hight mini 35mm
!

Brevia Montageanleitung / installation manual 3
20 mm max.
8 mm
0,75 mm²-2,5 mm² Kabel / wire
Ø 8 mm max.
AC 220-240V
Installation und Montage
Installation
2
1
3
45
Lichtfarbe wählbar /
CCT select light color
2700-3000K
Anschlußdose /
terminalbox
Spannungsversorgung ausschalten! /
switsch off the power!
3
000
2700
N = blau / blue
L = braun / brown
= gelb & grün / yellow & green
Ø 72- 76mm
Ø 82 mm
28 mm
10° schwenkbar / tilt adjust
L
N
LED-Lichtquelle nicht tauschbar!
LED source cannot be exchanged!
!
Spannungsversorgung einschalten /
switsch on the power
Verriegelung fest zudrücken! /
press cable bar tightly!

4 Brevia Montageanleitung / installation manual
2011/65/EU
Stand: 12/20
Litegear GmbH
An Fürthenrode 45
52511 Geilenkirchen
Deutschland / Germany
Tel.: [phone] / 48453-0
[e-mail]
www.litegear.de
WEEE Reg. Nr.: DE 61698887
