Loewe Audiodesign Subwoofer 200 User manual

34916002
34916002
Loewe Subwoofer 200
Audiodesign
Bedienungsanleitung, Operating instructions, Mode d‘emploi,Istruzioni per l‘uso, Instrucciones de manejo,
Gebruiksaanwijzing, Betjeningsvejledning, Käyttöohje, Bruksanvisning

Subwoofer










- 4
DeutschEnglishFrançaisItalianoEspañolNederlands
Herzlich willkommen
Vielen Dank,
dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als
Kunden gewonnen zu haben.
Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bediener-
freundlichkeit. Dies gilt für TV, DVD/Blu-ray, Audio und Zubehör gleichermaßen.
Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern
unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln.
Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten
lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem
Sie sich auch morgen und übermorgen nicht satt sehen sollen.
Der Loewe Subwoofer 200 ist abgestimmt auf Loewe TV-Geräte (ab Chassis L27xx/
SL1xx/SL2xx) sowie Loewe Lautsprechersysteme. Das Gerät verfügt über einen
krafvollen Bassverstärker sowie über einen integrierten Stereo-Verstärker.
Loewe TV-Geräte (ab Chassis L27xx/SL1xx/SL2xx) mit integriertem digitalem
Multikanal-Audio-Decoder leiten die Ton-Signale über ein Audiolink-Kabel bzw.
Digital Audiolink-Kabel an den Subwoofer. Der Loewe Subwoofer 200 schaltet sich
dann automatisch mit dem Loewe TV-Gerät ein und aus.
Die Ton-Einstellungen nehmen Sie komfortabel über die Menüs des Loewe TV-
Gerätes vor.
Sie können den Loewe Subwoofer 200 auch an einer externen Audio-Quelle be-
treiben (Stereo TV, Loewe Multiroom Receiver, PC usw.). Dann gehen jedoch die
Loewe Systemvorteile (z.B. kontrolliertes Ein-/Ausschalten) verloren. Die Bedienung
entnehmen Sie dann Ihrer Audio-Quelle.
Lieferumfang
Loewe Subwoofer 200, Best. Nr. 50212x00 / 30
• Loewe Subwoofer 200
• Netzkabel
• Cable Audiolink / 3m SL / Audiolink 2.1 (nur bei Variante 00)
• Converter Digital Audiolink / Audiolink (nur bei Variante 30)
• Netzwerkkabel (nur bei Variante 30)
• Bedienungsanleitung
Zubehör
Module Wireless Audiolink Best. Nr. 71223080
Converter Digital Audiolink / Audiolink Best. Nr. 71600080
Cable Audiolink / 1.5m SL / Audiolink 2.1 Best. Nr. 71082001
Cable Audiolink / 6m SL / Audiolink 2.1 Best. Nr. 71082002
Cable Audiolink / 10m SL / Audiolink 2.1 Best. Nr. 71082003
Zu Ihrer Sicherheit
Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwen-
den, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:
• Das Gerät ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.
• Schalten Sie das Gerät unbedingt aus, bevor Sie andere Geräte oder Lautspre-
cher anschließen oder abnehmen.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Schalten Sie den Netzschalter
5
bei längerer Abwesenheit aus oder ziehen Sie den Netzstecker.
Schützen Sie das Gerät vor ...
• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf
• Stößen und mechanischen Belastungen
• magnetischen und elektrischen Feldern
• höheren elektrischen Leistungen als angegeben
• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen
• Staub
• lüftungshemmender Abdeckung
• Eingriffen ins Innere des Gerätes
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das
Gerät.
Kerzen und andere offene Flammen müssen zu jeder Zeit vom
Gerät ferngehalten werden um das Ausbreiten von Feuer zu
verhindern.
Dieses Gerät wurde ausschließlich für die private Nutzung in häuslicher Umgebung
gebaut. Garantieleistungen umfassen diese bestimmungsgemäße Nutzung.
WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIESSEN,
ÖFFNEN SIE NICHT DAS GERÄT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE
VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN
NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN.
Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen
ihn es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde
stehen. Schalten Sie das Gerät erst ein, wenn es Raumtemperatur erreicht hat. So
vermeiden Sie ernsthafte Schäden an den Komponenten.
Die genaue Produktbezeichnung entnehmen Sie dem Typenschild auf der Geräte-
unterseite.
Sicherheit

5 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Reinigen
Reinigen Sie das Gerät nur mit einem feuchten, weichen und sauberen Tuch
(ohne jedes scharfe Reinigungsmittel).
Subwoofer 200 aufstellen
Grundsätzliches
• Das Gerät auf stabile, ebene Unterlage stellen.
• Der Abstand zwischen Subwoofer und Audioquelle darf 10m im gleichen Raum
nicht überschreiten.
• Das Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Son-
neneinfall aufstellen.
• Bei Aufstellung in einem Schrank oder geschlossenem Regal: Etwa 10 cm Frei-
raum um das Gerät lassen, damit die Luft ungehindert zirkulieren kann und es
nicht zu einem Wärme- und Schalldruckstau kommt.
• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzein-
schlag können das Gerät sowohl über die Antennenanlage als auch über das
Stromnetz beschädigen.
• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.
• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz
getrennt werden kann.
• Verlegen Sie die Audio-, Lautsprecher- und das Netzkabel so, dass sie nicht
beschädigt werden können. Das Netzkabel darf nicht geknickt oder über scharfe
Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden;
letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation
kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muß daher
vor weiterem Betrieb des Gerätes unbedingt ausgewechselt werden.
• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Ste-
ckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim
Wiedereinstecken einen Kurzschluss verursachen.
• Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des Gehäuses
wirken. Wir empfehlen einen Mindestabstand von > 0,5m zu magnetisch emp-
ndlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen Datenträgern usw.
Subwoofer 200
Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen.
Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei
seitlich und nach unten abstrahlen.
Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers behin-
dert werden. Achten Sie auf genügend Abstand (> 10 cm) zu Boden bzw. Wand.

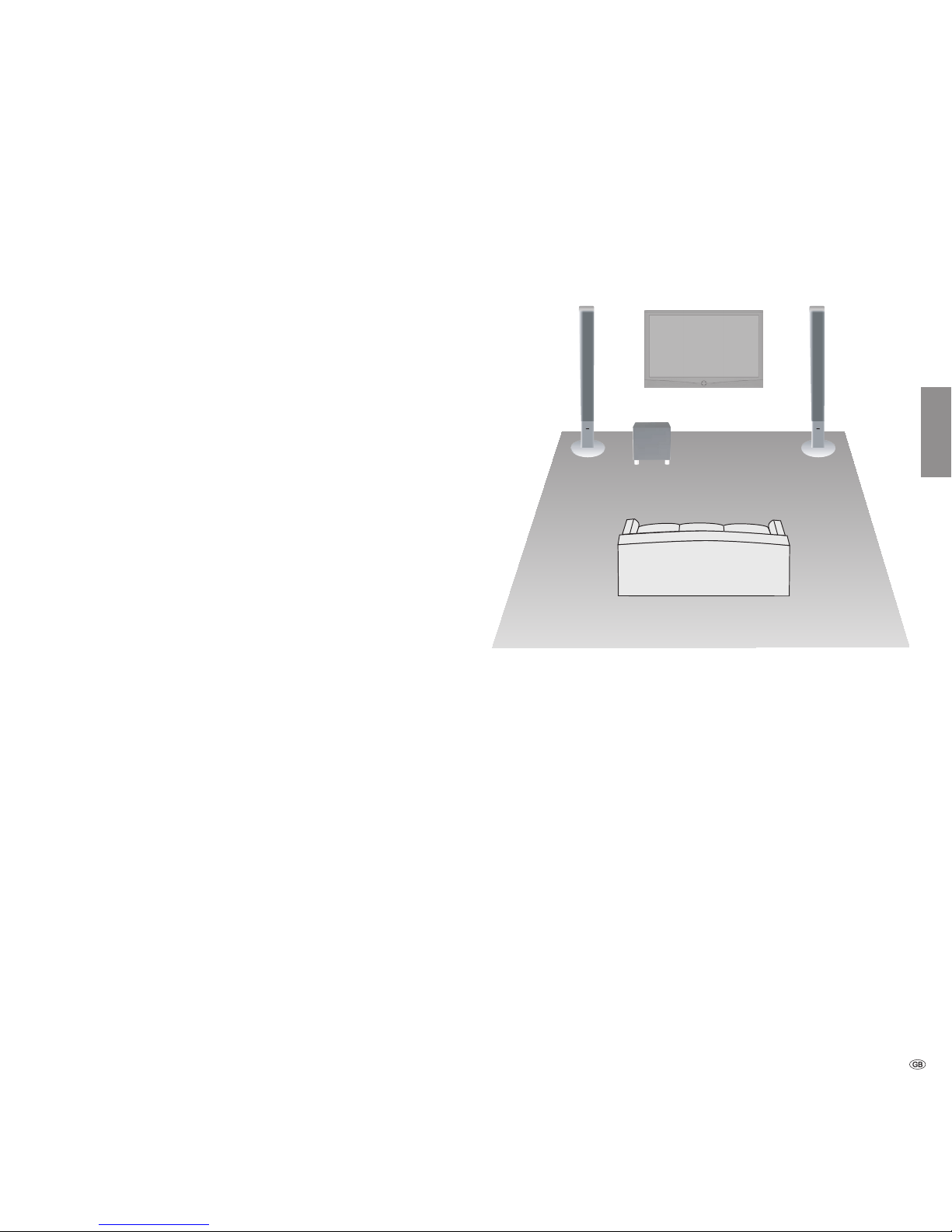

Vorschlag für 2.1 Aufstell-Lösung
Pflege / Aufstellen
Front
links Front
rechts
Loewe
Subwoofer
200
Loewe TV-Gerät

- 6
DeutschEnglishFrançaisItalianoEspañolNederlands
Anschließen
➠ Das TV-Gerät muss mit einer Buchse Digital Audiolink ausgestattet sein.
Sie können den Subwoofer entweder über ein Netzwerkkabel (Cat. 5e oder höher)
und den Converter Digital Audiolink / Audiolink anschließen (im Lieferumfang
des Loewe Subwoofer 200, Best. Nr. 50212T/U/W30 enthalten) oder über das
optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen Audi-
oquelle drahtlos verbinden.
Falls Sie den Subwoofer über das Netzwerkkabel anschließen, montieren Sie den
Converter Digital Audiolink / Audiolink an der 25-poligen Buchse Audiolink
2 des Subwoofer. Verbinden Sie die Buchse Digital Audiolink des TV-Gerätes mit
dem Netzwerkkabel mit der Buchse des Converter Digital Audiolink / Audiolink.

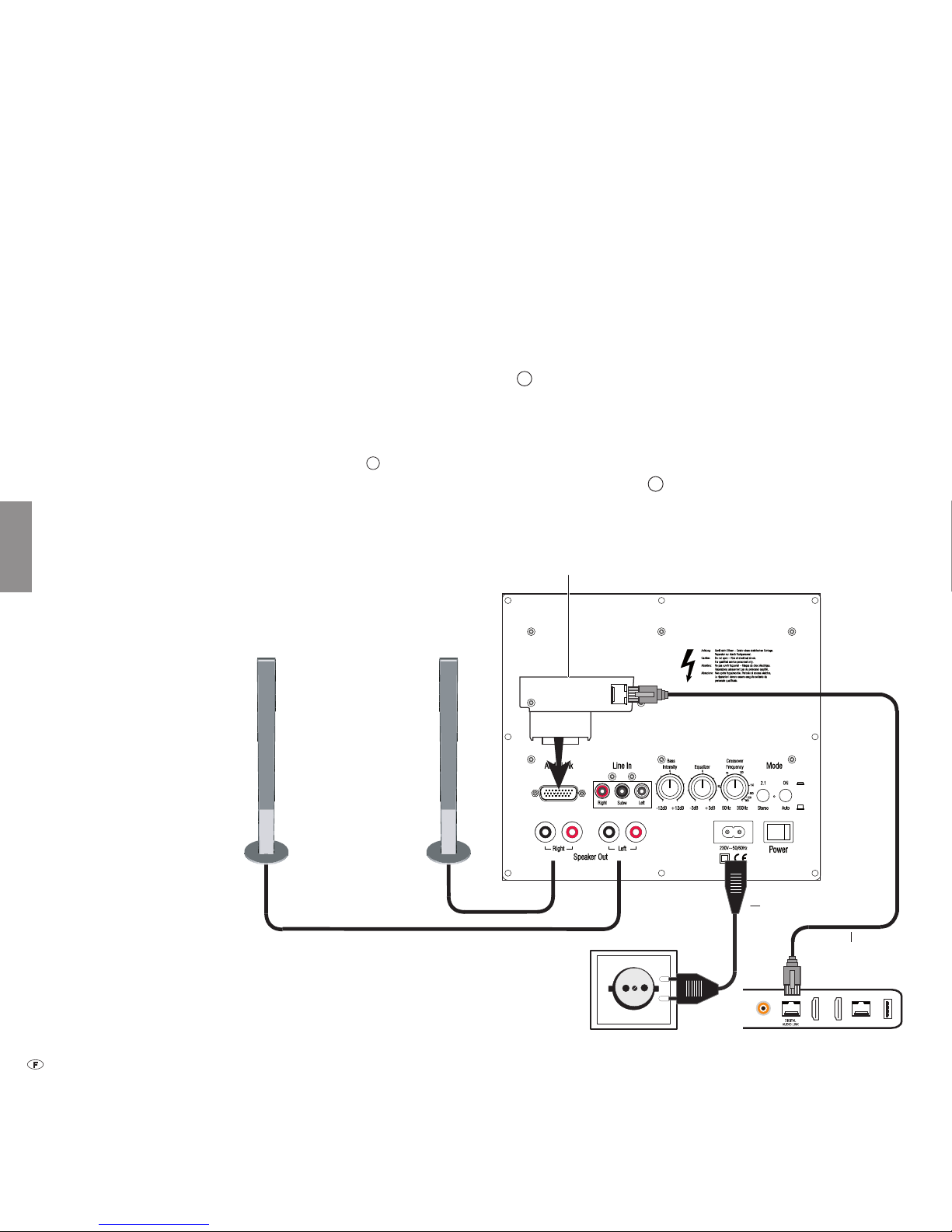

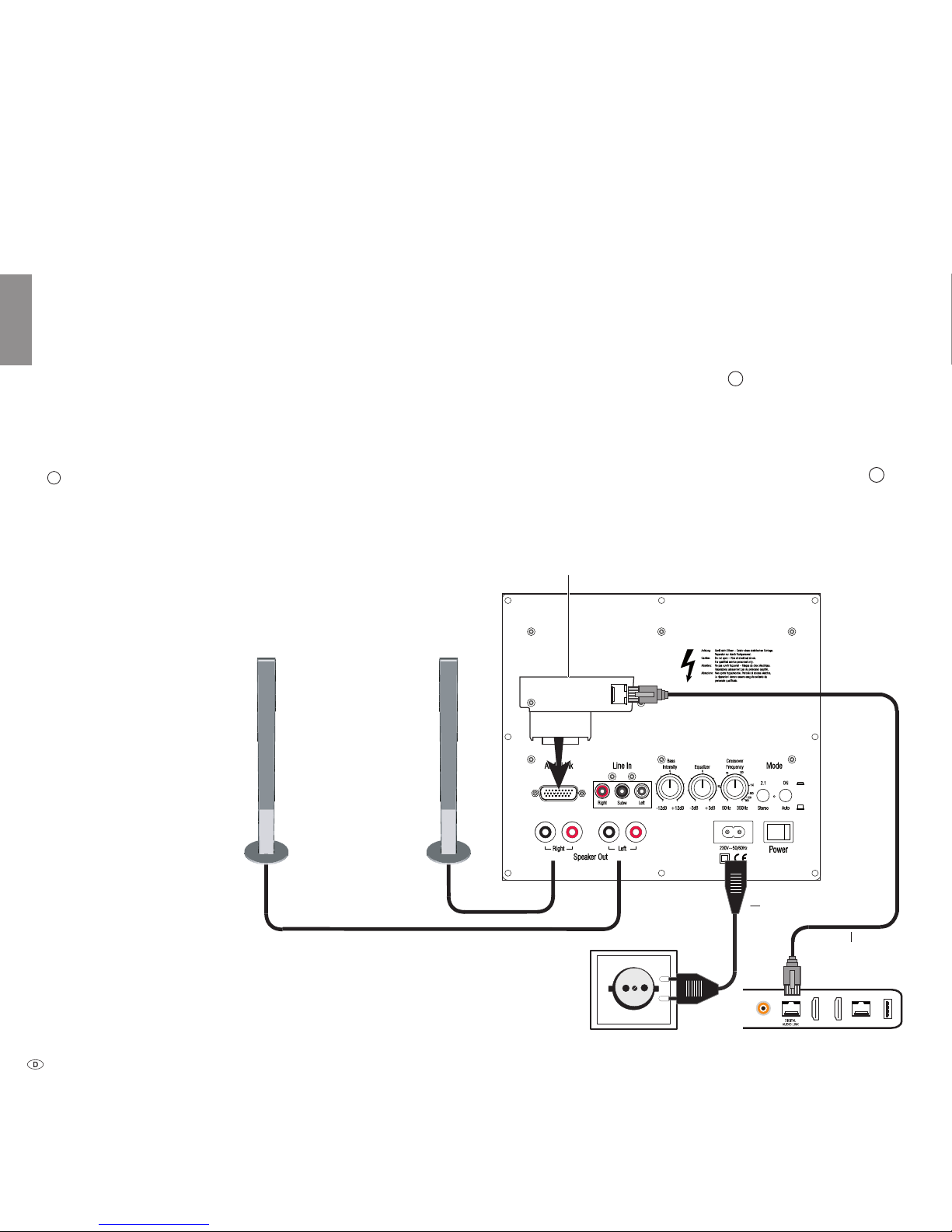

Verkabelung Loewe TV-Gerät (Chassis SL2xx) – Subwoofer 200 – Lautsprecher
Loewe TV-Gerät (SL2xx)
Loewe Subwoofer 200
Netzkabel
Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden
Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist übli-
cherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit
der schwarzen Schraubklemme Speaker Out
3
am Subwoofer 200 (Anschluss-
schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher.
Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer
entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende
in die Schraubklemme von unten ein und drehen Sie die Schraubklemme im Uhr-
zeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen.
Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V
4
des
Subwoofers mit einer 220-240V 50/60 Hz Steckdose.
Front
links Front rechts
Converter Digital Audiolink / Audiolink
Netzwerkkabel

7 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden
Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist übli-
cherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit
der schwarzen Schraubklemme Speaker Out 3
am Subwoofer 200 (Anschluss-
schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher.
Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer
entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende
in die Schraubklemme von unten ein und drehen Sie die Schraubklemme im Uhr-
zeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen.
Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V 4
des
Subwoofers mit einer 220-240V 50/60 Hz Steckdose.
➠ Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio-
Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie
sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe
Aufrüstsatz.
Sie können den Subwoofer entweder über ein Audiolink-Kabel anschließen oder
über das optional nachrüstbare Module Wirless AudioLink mit einer kompatiblen
Audioquelle (z.B. Loewe MediaVision 3D) drahtlos verbinden.
Falls Sie den Subwoofer über das Audiolink-Kabel anschließen, montieren Sie
es mit dem 26-poligen Stecker am Loewe TV-Gerät und am Subwoofer (Buchse
Audiolink 2 ).

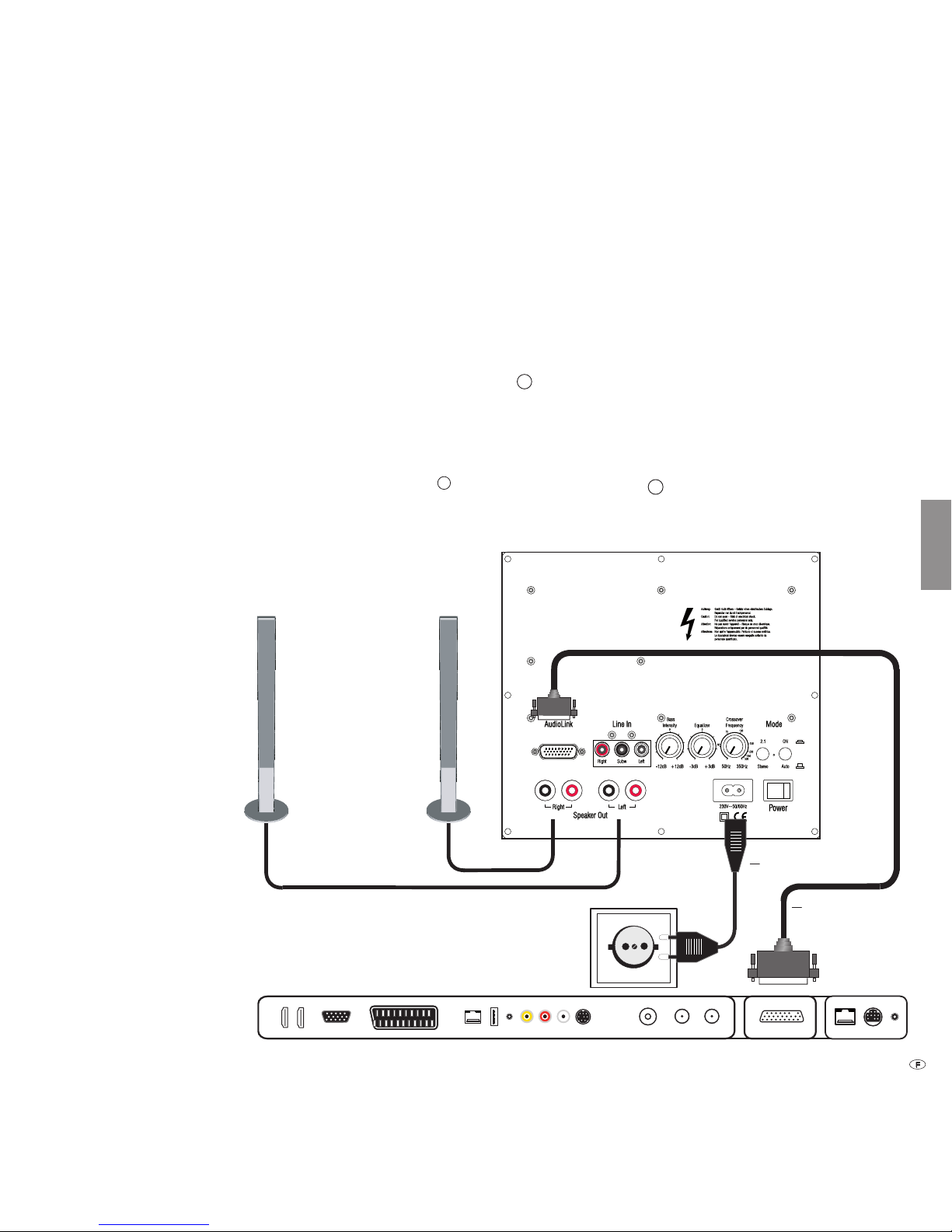

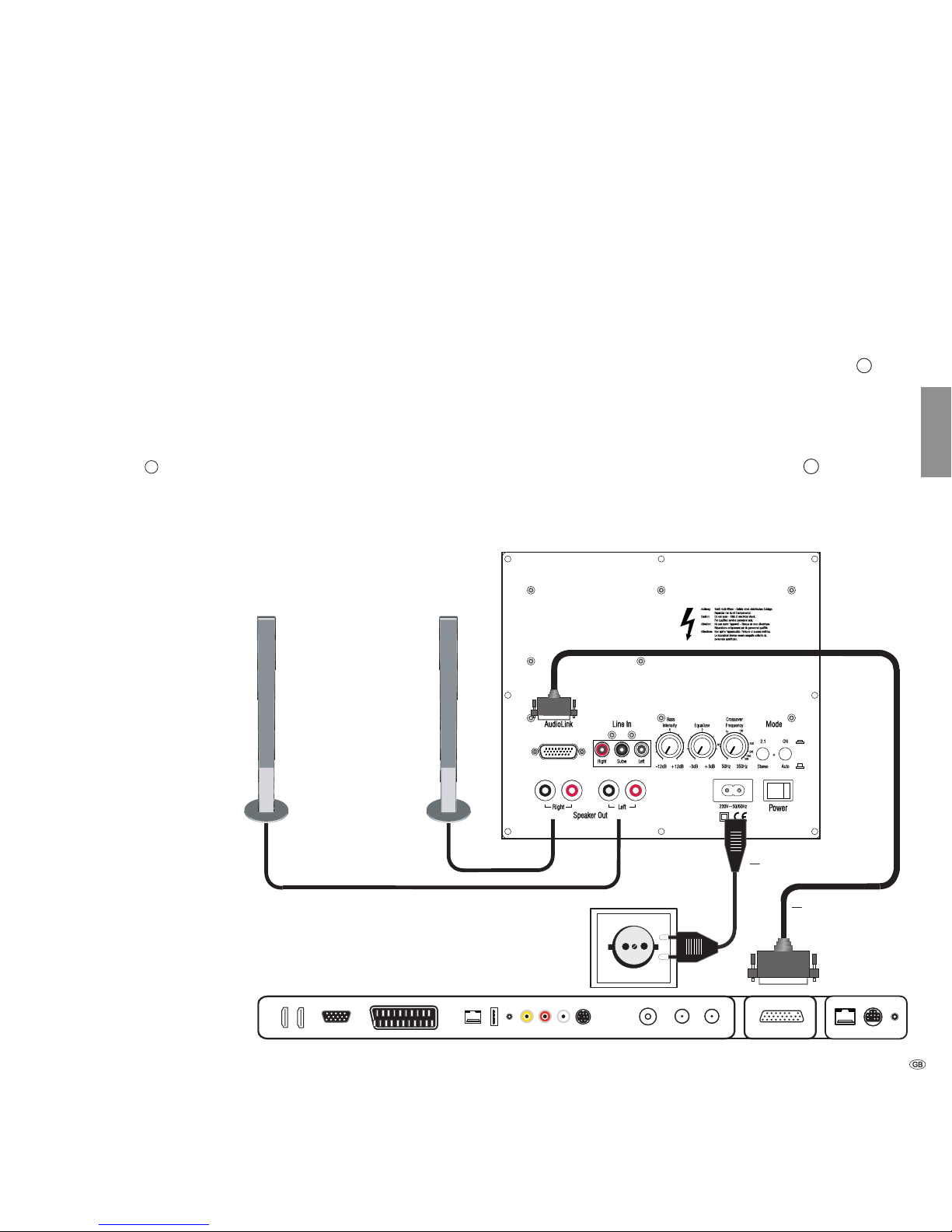

Verkabelung Loewe TV-Gerät (Chassis L27xx/SL1xx) – Subwoofer 200 – Lautsprecher
Audiolink-Kabel
Anschließen
Loewe TV-Gerät (L27xx - SL1xx)
Loewe Subwoofer 200
Netzkabel
Front
links Front rechts

- 8
DeutschEnglishFrançaisItalianoEspañolNederlands
Inbetriebnahme und Einstellung
Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich
bitte, dass alle Kabel korrekt angeschlossen sind.
Subwoofer ein-/ausschalten
Mit dem Netzschalter Power
5
schalten Sie den Subwoofer in Stellung ON ein
und in Stellung OFF aus.
➠ Wenn Sie zwischen den Betriebsarten Wireless bzw. kabelgebunden über
Audiolink wechseln möchten, schalten Sie das Gerät für mindestens 30
Sekunden aus und wieder ein.
Betrieb mit Loewe TV-Geräten
Ist der Subwoofer wie auf Seite 7 beschrieben über die Audiolink Verbindung
2 angeschlossen, der Schalter Mode - ON/AUTO
7
ist in Stellung AUTO und
der Schalter Mode - 2.1/Stereo 6
ist in Stellung 2.1, dann brauchen Sie den
Subwoofer nicht mehr separat ein- und auszuschalten. Nach dem erstmaligen
Einschalten des Subwoofers wird er zusammen mit dem Loewe TV-Gerät automa-
tisch ein- und ausgeschaltet.
➠ Melden Sie den Subwoofer wie in der Bedienungsanleitung Ihres Loewe
TV-Gerätes unter „Betrieb zusätzlicher Geräte“ bzw. „Externe Geräte“ beschrie-
ben an.
Automatischer Betrieb mit anderen Audio-Quellen
Wenn keine Audiolink Verbindung besteht, der Schalter Mode - ON/AUTO
7
ist
in Stellung AUTO und liegen Audio-Signale an den Cinch-Buchsen Line IN - Right/
Subw/Left
1
an, so schaltet sich der Subwoofer automatisch ein. Nach 10 Min.
ohne Audio-Signal an diesen Buchsen schaltet sich der Subwoofer automatisch aus.
➠ Der Subwoofer kann sich automatisch einschalten, falls Störsignale auf den
Audio-Leitungen anliegen. Betätigen Sie dann den Netzschalter 5
.
➠ Der Subwoofer kann sich bei längeren, sehr leisen Passagen automatisch
ausschalten. Erhöhen Sie dann die Lautstärke.
Dauerbetrieb mit anderen Audio-Quellen
Wenn Sie den Subwoofer im Dauerbetrieb betreiben möchten, stellen Sie den
Schalter Mode - ON/AUTO 7
in Stellung ON. Schalten Sie dann den Subwoofer
mit dem Netzschalter Power 5
ein oder aus.
Stereo-Modus
Stellen Sie den Schalter Mode - 2.1/Stereo 6
in Stellung Stereo, wenn Sie
Audio-Signale nur an den Cinch-Buchsen Line IN - Right/Left 1
einspeisen.
Der im Subwoofer integrierte Bassmanager leitet dann die in den Stereosignalen
enthaltenen Bass-Anteile automatisch an den Subwoofer-Kanal weiter.
2.1-Modus
Stellen Sie den Schalter Mode - 2.1/Stereo 6
in Stellung 2.1, wenn Sie Audio-
Signale an den Cinch-Buchsen Line IN - Right/Subw/Left 1
einspeisen.
Wireless
Stellen Sie den Schalter Mode - ON/AUTO 7
in Stellung ON, wenn Sie den
Subwoofer drahtlos mit einer kompatiblen Audioquelle verbinden möchten.
Aktivieren Sie den Kopplungsmodus, wie in der Bedienungsanleitung der jeweiligen
Audioquelle beschrieben. Mit einem spitzen Gegenstand (z.B. Büroklammer) ver-
setzen Sie durch kurzes Drücken auf den Taster in der Öffnung 8
das optionale
Module Wireless Audiolink in den Kopplungs-Modus. Sollte die Anmeldung
nicht erfolgreich sein, so versuchen Sie es erneut und reduzieren Sie den Abstand
des Subwoofers zur Audioquelle.
➠ Der Abstand zwischen Subwoofer und Audioquelle darf 10m im gleichen
Raum nicht überschreiten.
➠ Die Drehknöpfe Crossover Frequency 9
, Equalizer
10 und Bass Inten-
sity
11 haben in der Betriebsart Wireless keine Funktion.
Grenzfrequenz einstellen
Mit dem Drehknopf Crossover Frequency 9
haben Sie die Möglichkeit, die
Grenzfrequenz für die Basswiedergabe - je nach dem, welche Lautsprecher Sie
angeschlossen haben - zwischen 50 Hz und 350 Hz einzustellen.
Für Loewe Audio-Systeme wie auf Seite 7 beschrieben, ist der Drehknopf auf
350 Hz einzustellen, da die Grenzfrequenz hier in der Signalquelle (TV-Gerät)
eingestellt wird.
Equalizer einstellen
Mit dem Drehknopf Equalizer
10 haben Sie die Möglichkeit eine Absenkung
oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiedergabe
einzustellen.
• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equalizer
10 mehr Richtung -3 dB stellen.
• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer in die
Mittelstellung bringen.
• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer
10 mehr
Richtung +3 dB stellen.
Bass-Intensität
Mit dem Regler Bass Intensity
11 können Sie die Bass-Grundlautstärke nach
Ihren Wünschen einstellen.

9 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Technische Daten
Loewe Subwoofer 200
Best. Nr. 50212T/U/W
Betriebstemperatur [°C] 5 ... 40
Feuchtigkeit [%] (keine Kondensation) 30 ... 90
Abmessungen [B x H x T in cm] 24 x 24,5 x 26,1
Masse [kg] 5,2
Digitale Endstufen 3
Prinzip 1 Weg Bassreex, aktiv
Bestückung 1x Bass 160 mm
Belastbarkeit Subwoofer-Kanal 100 (Sinus) / 200 Watt (max. Musik)
Belastbarkeit andere Kanäle 2x 50 (Sinus) / 100 Watt (max. Musik)
Netzspannung [Volt 50/60 Hz] 220 - 240
Max. Leistungsaufnahme [Watt] 250
Nominale Leistungsaufnahme [Watt] 35
Leistungsaufnahme in Standby [Watt] < 0,5
Leistungsaufnahme Power OFF [Watt] 0
Bassintensität [dB] ±12
Übertragungsbereich Subwoofer (akustisch) 39 Hz – 350 Hz - 3dB
Übertragungsbereich andere Kanäle 20 Hz – 20 kHz - 3dB
Lautsprecher Impedanz [Ohm] min. 4
Netzschalter Ja
Betriebsart-Schalter 2
Integr. Bassmanager Ja
Signaldetektor Ja
Line In RCA-Buchse 3x: Right, Subw, Left
Systemlink Audiolink 26-pol D-Sub
Impressum
Die Loewe Opta GmbH ist eine Gesellschaft deutschen Rechts mit Hauptsitz in
Kronach.
Loewe Opta GmbH
Industriestraße 11, 96317 Kronach
Redaktionsdatum 04.13. 4.Auflage
© Loewe Opta GmbH, Kronach
Alle Rechte, auch die der Übersetzung, vorbehalten.
Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung
möglich.
Entsorgung
Verpackung und Karton
Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Ver-
ordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung
vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und
das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall
optimal geschützt transportiert werden kann.
Das Gerät
Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsge-
mäße Rücknahme, Behandlung und Verwertung von gebrauchten
Elektronikgeräten.
Elektronische Altgeräte müssen deshalb getrennt entsorgt
werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in
den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an
ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler
abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Wei-
tere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder)
erhalten Sie von Ihrer örtlichen Verwaltung.

- 10
DeutschEnglishFrançaisItalianoEspañolNederlands
Welcome
Thank you
for choosing a Loewe product. We are happy to have you as a customer.
At Loewe, we combine the highest standards of technology, design and user-
friendliness. This is true of all our TVs, DVD/Blu-ray products, audio products and
accessories.
Neither technology nor design is an end in itself, but both are intended to provide
our customers with the best possible audio and visual experience.
Our design is not inuenced by short-term, fashionable trends. You have, after
all, purchased a high-quality piece of equipment which you do not want to tire of
tomorrow or the day after.
The Loewe Subwoofer 200 is designed for Loewe TV sets (from base L27xx/SL1xx/
SL2xx) and Loewe speaker systems. The device has a powerful bass amplier and
an integral stereo amplier.
Loewe TV sets (from chassis L27xx/SL1xx/SL2xx) with an integrated digital multi-
channel audio decoder transfer the audio signals to the subwoofer via an audiolink
cable or via a digital audiolink cable. The Loewe Subwoofer 200 then switches
itself on and off with the Loewe TV set.
The audio settings can be selected conveniently using the menus of the Loewe
TV set.
You can also operate the Loewe Subwoofer 200 at an external audio source (stereo
TV, Loewe Multiroom Receiver, PC etc.). However, the advantages of the Loewe
system (e.g. controlled switching on/off) are lost if you do this. The operation then
originates from your audio source.
Scope of delivery
Loewe Subwoofer 200, Order no. 50212x00 / 30
• Loewe Subwoofer 200
• Mains cable
• Cable Audiolink / 3m SL / Audiolink 2.1 (only at variant 00)
• Converter Digital Audiolink / Audiolink (only at variant 30)
• Network cable (only at variant 30)
• Instructions for Use
Accessories
Module Wireless Audiolink Order no. 71223080
Converter Digital Audiolink / Audiolink Order no. 71600080
Cable Audiolink / 1.5m SL / Audiolink 2.1 Order no. 71082001
Cable Audiolink / 6m SL / Audiolink 2.1 Order no. 71082002
Cable Audiolink / 10m SL / Audiolink 2.1 Order no. 71082003
For your safety
For your safety and to avoid unnecessary damage to your TV set, please read and
observe the following safety instructions:
• The unit is intended exclusively for the playback of audio signals.
• Always switch off the unit before connecting or disconnecting other devices
or speakers.
• Do not operate the device unattended. Switch off the mains switch 5
if you
will be away for a longer period or pull out the mains plug.
Protect the unit from:
• Damp, moisture, rain, splashing water or dew
• Knocks and mechanical stresses
• Magnetic and electrical elds
• Higher electrical powers than specied
• Cold, heat, direct sunlight and high temperature uctuations
• Dust
• Covering which obstructs air circulation
• Manipulations inside the set
Do not place objects containing liquids on top of the unit.
Candles and other open ames must be kept away from the unit
at all times to prevent the spread of re.
This device has been built exclusively for private use in domestic environments.
Warranty services cover this intended use.
WARNING: TO PREVENT ELECTRICAL SHOCK, DO NOT OPEN THE UNIT. THERE
ARE NO PARTS INSIDE THE UNIT THAT CAN BE REPAIRED BY THE USER. REPAIRS
SHOULD ONLY BE CARRIED OUT BY A LOEWE DEALER.
If you have moved the unit out of the cold into a warm environment, leave it
switched off for about an hour to avoid condensation forming. Do not switch the
unit on until it has reached room temperature. This prevents serious damage to
the components.
See the rating plate on the bottom side of the set for the precise product designa-
tion.
Safety

11 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Cleaning
Only clean the unit with a damp, soft and clean cloth (without using any kind of
harsh cleaning agent).
Subwoofer 200 setup
Basic information
• Place the unit on a stable, even surface.
• The distance between the subwoofer and audio source must not exceed 10 m
in the same room.
• Do not set up the unit near strong heat sources or in direct sunlight.
• When installing in a cabinet or closed shelf, leave about 10 cm free around the
unit to allow the air to circulate freely, thereby avoiding a build-up of heat and
sound pressure.
• Pull out the power cable during thunderstorms. Surge voltages caused by
lightning strikes can damage the TV through the antenna system and the mains.
• If the unit is not to be used for an extended period, the plug should also be
disconnected from the mains.
• The power plug of the TV set must be easily accessible so that the TV can be
disconnected from the power supply at all times.
• Lay the speaker and power cables in such a way that they cannot be damaged.
The power cable may not be kinked or laid over sharp edges, stood on or ex-
posed to chemicals; the latter also applies to the system as a whole. A power
cable with damaged insulation can cause electric shocks and poses a re risk.
As such, it must be changed before the unit is used again.
• When unplugging the unit from the mains, pull the plug housing and not the
cable. The cables in the mains plug could otherwise be damaged and could
cause a short-circuit when being plugged in again.
• The speakers generate magnetic dispersion elds which act in the vicinity of
the housing. We recommend a minimum distance of > 0.5 m from magnetically
sensitive equipment such as CRT-TV sets, magnetic data media etc.
Subwoofer 200
You can position the subwoofer anywhere on the oor.
We recommend the front area of the room in a way that the basses can freely
ow to the sides and downwards.
Attention: The air supply on the rear of the subwoofer must never be impeded.
Ensure a sufcient distance (> 10 cm) to the oor or wall.
Care / Setting up
Suggestion for 2.1 Setup solution
Front
left Front right
Loewe
Subwoofer
200
Loewe TV set

- 12
DeutschEnglishFrançaisItalianoEspañolNederlands
Connection
➠ The TV set must be equipped with a Digital Audiolink.
You can either connect the subwoofer via a network cable (Cat. 5e or higher) and
the Converter Digital Audiolink / Audiolink (included with the Loewe Subwoofer
200, order no. 50212T/U/W30) or you can connect it wirelessly to a compatible au-
dio source via the Module Wireless AudioLink which can be optionally retrotted.
If you wish to connect the subwoofer using the network cable, connect the Con-
verter Digital Audiolink / Audiolink to the 25-pin Audiolink socket 2 of the
subwoofer. Use the network cable to connect the Digital Audiolink of the TV set
to the socket of the Converter Digital Audiolink / Audiolink.
Cabling of Loewe TV set (chassis SL2xx) – Subwoofer 200 – speaker
Loewe TV set (SL2xx)
Loewe Subwoofer 200
Mains cable
Connect the speaker cable to the speaker according to the corresponding installa-
tion instructions. One of the two wires is usually marked black. Connect this black
marked cable respectively with the black screw terminal Speaker Out
3
to the
Subwoofer 200 (connection diagram see gure right) and the black terminal on
the speaker. For this, turn the screw lock of the relevant terminal on the subwoofer
anticlockwise about 5 turns. Guide the wire end into the screw terminal from below
and close the screw terminal by turning it clockwise. Connect the unmarked wires
to the red terminals.
Use the mains cable supplied to connect the 220-240 V socket 4
of the subwoofer
to a 220-240V 50/60 Hz socket.
Converter Digital Audiolink / Audiolink
Front
left Front right
Network cable

13 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Connect the speaker cable to the speaker according to the corresponding installa-
tion instructions. One of the two wires is usually marked black. Connect this black
marked cable respectively with the black screw terminal Speaker Out 3
to the
Subwoofer 200 (connection diagram see gure right) and the black terminal on
the speaker. For this, turn the screw lock of the relevant terminal on the subwoofer
anticlockwise about 5 turns. Guide the wire end into the screw terminal from below
and close the screw terminal by turning it clockwise. Connect the unmarked wires
to the red terminals.
Use the mains cable supplied to connect the 220-240 V socket 4
of the subwoofer
to a 220-240V 50/60 Hz socket.
➠ The TV set must be equipped with an integrated digital multi-channel audio
decoder. If this has not been done at the factory, please consult your dealer
and ask them for the suitable Loewe upgrade kit.
You can connect the subwoofer either via an Audiolink cable or via the optional
upgrade Module Wirless AudioLink wirelessly with a compatible audio source
(e.g. Loewe MediaVision 3D). If you connect the subwoofer via the Audiolink cable,
install it with the 26-pole connector at the Loewe TV set and at the subwoofer
(socket Audiolink 2 ).
Cabling of Loewe TV set (chassis L27xx/SL1xx) – Subwoofer 200 – speaker
Audiolink cable
Connection
Loewe TV set (L27xx - SL1xx)
Loewe Subwoofer 200
Mains cable
Front
left Front right

- 14
DeutschEnglishFrançaisItalianoEspañolNederlands
Start-up and settings
Before commencing the start-up and settings, please make sure that all cables
are connected correctly.
Switching the subwoofer on/off
Use the mains switch Power
5
to switch the subwoofer on in position ON and
off in position OFF.
➠ If you wish to toggle between the operating modes Wireless or Cable via
Audiolink, switch the unit off for minimum 30 seconds and then on again.
Mode with Loewe TV sets
If the subwoofer is connected via the Audiolink connection, as described on
page 13, 2 the Mode - ON/AUTO
7
switch is in the AUTO position and
the Mode - 2.1/Stereo 6
switch is on the 2.1 position, you no longer need to
switch the subwoofer on and off separately. After switching on the subwoofer for
the rst time, it is automatically switched on and off together with the Loewe TV set.
➠ Register the presence of the subwoofer as described in the instructions for
use of your Loewe TV set under "Operating extra devices" or "External
devices".
Automatic operation with other audio sources
If there is no Audiolink connection, the Mode - ON/AUTO
7
switch is at the
AUTO position and if audio signals are present at the Cinch sockets Line IN - Right/
Subw/Left
1
the subwoofer will switch on automatically. After 10 minutes with-
out an audio signal at these sockets, the subwoofer will switch off automatically.
➠ The subwoofer can switch on automatically if fault signals are present on
the audio lines. In this case, activate the mains switch 5
.
➠ The subwoofer can switch off automatically during longer, very quiet pas-
sages. In this case, increase the volume.
Continuous operation with other audio sources
If you wish to operate the subwoofer in continuous mode, switch the Mode - ON/
AUTO 7
switch to the ON position. Then switch the subwoofer on or off with
the mains switch Power 5
.
Stereo mode
Move the Mode - 2.1/Stereo switch 6
switch to the Stereo position if you are
only feeding the audio signals in at the Cinch sockets Line IN - Right/Left. 1
The bass manager integrated in the subwoofer then automatically directs the bass
components contained in the stereo signals to the subwoofer channel.
2.1 Mode
Move the Mode - 2.1/Stereo switch 6
switch to the 2.1 if you are feeding the
audio signals in at the Cinch sockets Line IN - Right/Subw/Left 1
.
Wireless
Move the Mode - ON/AUTO 7
switch to the ON position if you wish to connect
the subwoofer to a compatible audio source via a wireless link. Activate Coupling
mode, as described in the instruction manual of the relevant audio source. Use
a sharp object (e.g. paper clip) and press briey on the button in the opening to
move 8
the optional Module Wireless Audiolink in Coupling mode. If the
registration was not successful, please try again and reduce the distance of the
subwoofer to the audio source.
➠ The distance between the subwoofer and audio source must not exceed 10
m in the same room.
➠ The rotary switches Crossover Frequency 9
, Equalizer
10 and Bass
Intensity
11 do not have any function in the Wireless operating mode.
Setting the crossover frequency
The Crossover Frequency knob 9
gives you the option to set the limit frequency
for the bass playback - depending on which speakers you have connected - between
50 Hz and 350 Hz.
As described on page 13, for Loewe audio systems the knob should be set to 350
Hz because the crossover frequency is set to this in the Loewe audio sources (TV set).
Setting the equalizer
The Equalizer knob
10 gives you the option of setting a reduction or increase in
the lowest frequency ranges (20 Hz - 50 Hz) for the bass playback.
• If the subwoofer is near the corner of the room, turn the Equalizer knob
10
more towards -3 dB.
• If the subwoofer is near a wall, then turn the Equalizer knob more to the
middle position.
• If the subwoofer is freestanding in the room, turn the Equalizer knob
10
more towards +3 dB.
Bass intensity
You can use the Bass Intensity control
11 to set the basic bass volume to how
you want it.

15 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Technical Data
Loewe Subwoofer 200
Order no. 50212T/U/W
Operating temperature [°C] 5 ... 40
Humidity [%] (no condensation) 30 ... 90
Dimensions [W x H x D in cm] 24 x 24.5 x 26.1
Weight [kg] 5.2
Digital power ampliers 3
Principle 1 way bass reex, active
Equipment 1 x bass 160 mm
Load capacity of the subwoofer channel 100 (sinus) / 200 watt (max. music)
Load capacity of other channels 2x 50 (sinus) / 100 watt (max. music)
Mains voltage [volt 50/60 Hz] 220 - 240V
Max. power consumption [Watt] 250
Nominal power consumption [Watt] 35
Power consumption on standby [watt] < 0.5
Power consumption Power OFF [Watt] 0
Bass intensity [dB] ±12
Transmission range of the subwoofer (acoustic) 39 Hz – 350 Hz - 3dB
Transmission range of other channels 20 Hz – 20 kHz - 3dB
Speaker impedance [Ohm] min. 4
Mains switch yes
Operating mode switch 2
Integrated bass manager Yes
Signal detector Yes
Line In RCA socket 3x: Right, Subw, Left
System link Audiolink 26-pin D-Sub
Masthead
Loewe Opta GmbH is a public limited company of German law with its Head
Office in Kronach.
Loewe Opta GmbH
Industriestrasse 11, 96317 Kronach
Editing date 04.13. 4rd issue
© Loewe Opta GmbH, Kronach
All rights reserved including translation.
Design and technical specifications are subject to change without notice.
Disposal
Cardboard box and packaging
In line with national regulations regarding the disposal of packaging materials,
we pay a fee to authorised recyclers who collect packaging from dealers. Never-
theless, we recommend that you keep the original cardboard box and the rest of
the packaging materials so that the unit can, if necessary, be transported in the
safest possible conditions.
The unit
Attention: The EU Directive 2002/96/EC governs the proper
return, handling and recycling of used electronic appliances.
Old electronic appliances must therefore be disposed of
separately. Never dispose of this unit in the normal domestic
waste! You can hand in your old unit free of charge at identied
collection points or to your dealer if you buy a similar new unit.
Other details about re-acceptance (also for non-EU countries)
are available from your local authorities.

- 16
DeutschEnglishFrançaisItalianoEspañolNederlands
Bienvenue
Nous vous remercions
d’avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre nouveau
client.
Avec le nom Loewe, nous allions les plus hautes exigences en matière de technique,
d'esthétique et de convivialité. Ceci est valable aussi bien pour les téléviseurs,
lecteurs DVD/Blu-ray, lecteurs audio que pour les accessoires.
Pourtant, ni la technique ni l‘esthétique ne sont des buts en soi, mais doivent au
contraire offrir à nos clients le plaisir maximum pour l‘oeil et pour l‘oreille.
En ce qui concerne l'esthétique, nous ne nous sommes pas non plus laissés guider
par les tendances éphémères de la mode. En effet, vous avez acquis un appareil
de haute qualité dont vous souhaitez certainement proter pendant longtemps,
indépendamment des modes.
Le Loewe Subwoofer 200 a été conçu pour une utilisation avec les téléviseurs
Loewe (à partir du châssis L27xx/SL1xx/SL2xx) comme les systèmes de haut-
parleurs Loewe. L'appareil dispose d'un amplicateur de basses puissant et d'un
amplicateur stéréo intégré.
Les téléviseurs Loewe (à partir du châssis L27xx/SL1xx/SL2xx) avec décodeur audio
multicanal numérique intégré transmettent les signaux sonores au subwoofer à
travers un câble Audiolink ou câble Digital Audiolink. Le Loewe Subwoofer s'allume
et s'éteint automatiquement avec le téléviseur Loewe.
Quant aux réglages du son, ils s’effectuent aisément à l’aide des menus du
téléviseur Loewe.
Vous pouvez également brancher le Loewe Subwoofer 200 à une source audio
externe (téléviseur stéréo, Loewe Multiroom Receiver, PC etc.). Dans ce cas, vous
ne pouvez toutefois pas proter des avantages du système Loewe (par ex. marche/
arrêt contrôlé). Veuillez alors consulter votre source audio pour la commande.
Contenu de la livraison
Loewe Subwoofer 200, Réf. 50212x00 / 30
• Loewe Subwoofer 200
• Câble secteur
• Cable Audiolink / 3m SL / Audiolink 2.1 (uniquement sur la variante 00)
• Converter Digital Audiolink / Audiolink (uniquement sur la variante 30)
• Câble réseau (uniquement sur la variante 30)
• Mode d’emploi
Accessoires
Modules Wireless Audiolink Réf. 71223080
Converter Digital Audiolink / Audiolink Réf. 71600080
Cable Audiolink / 1.5m SL / Audiolink 2.1 Réf. 71082001
Cable Audiolink / 6m SL / Audiolink 2.1 Réf. 71082002
Cable Audiolink / 10m SL / Audiolink 2.1 Réf. 71082003
Pour votre sécurité
Pour votre sécurité et an de prévenir tout endommagement inutile de l‘appareil,
veuillez lire et respecter les instructions de sécurité suivantes :
• Cet appareil est exclusivement destiné à la lecture de signaux sonores.
• Éteignez impérativement l'appareil avant de brancher ou débrancher d’autres
appareils ou haut-parleurs.
• Ne pas faire fonctionner l'appareil sans surveillance. Débranchez l’interrupteur
de réseau 5
en cas d’absence prolongée ou retirez la prise.
Protégez l'appareil ...
• de l'eau, l'humidité, la condensation et les éclaboussures, la vapeur
• des coups et des contraintes mécaniques
• des champs magnétiques et électriques
• des puissances électriques supérieures à celles indiquées
• du froid, de la chaleur, des rayons directs du soleil et des fortes variations de
température
• de la poussière
• des protections empêchant la ventilation
• de toute intervention à l’intérieur de l’appareil
Ne placez pas d‘objets remplis de liquide sur l‘appareil.
Les bougies et autres ammes ouvertes doivent toujours être
tenues éloignées de l‘appareil, an d‘empêcher la propagation
du feu.
Cet appareil a été conçu exclusivement pour une utilisation privée dans le cadre
domestique. La garantie ne sera accordée que dans le cadre de cette utilisation
conforme.
AVERTISSEMENT : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'OUVREZ
PAS L'APPAREIL. AUCUN COMPOSANT DU BOÎTIER N'EST SUSCEPTIBLE D'ÊTRE
RÉPARÉ PAR L'UTILISATEUR. ADRESSEZ-VOUS UNIQUEMENT À VOTRE REVENDEUR
LOEWE POUR TOUS TRAVAUX DE RÉPARATION.
Si vous déplacez l'appareil d’un endroit froid à un endroit chaud, laissez-le reposer
environ une heure en raison de l’éventuelle formation de condensation. Allumez-
le seulement lorsqu’il a atteint la température ambiante. Vous évitez ainsi des
dommages sérieux sur les composants.
La désignation précise du produit se trouve sur la plaque signalétique au Dessous
de l’appareil.
Sécurité

17 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Nettoyage
Nettoyez l'appareil uniquement avec un tissu humide, doux et propre (sans aucun
produit d’entretien corrosif).
Installation du Subwoofer 200
L‘essentiel
• Placez l'appareil sur un support stable et plat.
• La distance entre le caisson de basses et la source audio ne doit pas excéder
10m dans la même pièce.
• N'installez pas l'appareil à proximité d'une puissante source de chaleur et ne
l'exposez pas au rayonnement direct du soleil.
• Lors de l’installation dans une armoire ou dans une étagère fermée : laissez
environ 10 cm d’espace libre autour de l'appareil an que l’air puisse circuler
librement et pour éviter une accumulation de chaleur.
• En cas d‘orage, débranchez la che de secteur. Les surtensions dues à un coup
de foudre peuvent endommager l‘appareil tant via l‘installation d‘antenne que
via le secteur.
• En cas d'absence prolongée, débranchez la che de secteur.
• La che de secteur doit facilement être accessible an de pouvoir débrancher
l’appareil du réseau à tout moment.
• Installez les câbles audio, de haut-parleurs et d’alimentation électrique de façon
à ce qu’il ne puissent pas être endommagés. Le câble d’alimentation électrique
ne doit pas être plié ni posé sur une arrête vive, ni être piétiné, ni exposé à
des substances chimiques ; cette dernière instruction vaut pour l’ensemble de
l’installation. Un câble d'alimentation dont l'isolation est endommagée peut
entraîner des décharges électriques et représente un danger d’incendie, il doit
donc être impérativement remplacé avant d'utiliser plus longtemps l'appareil.
• Lorsque vous débranchez la che de secteur, ne tirez pas sur le câble mais sur le
boîtier de la che. Les câbles dans la che de secteur peuvent être endommagés
et entraîner un court-circuit lorsque vous la rebrancherez.
• Les haut-parleurs génèrent des champs magnétiques qui agissent dans l’envi-
ronnement du boîtier. C’est pourquoi nous recommandons de respecter un écart
minimum > 0,5 m avec les appareils sensibles aux champs magnétiques, comme
p. ex. les téléviseurs CRT, les supports magnétiques de données, etc.
Subwoofer 200
Quant au Subwoofer, vous pouvez l’installer par terre à l’endroit de votre choix.
Nous recommandons de libérer la zone avant de la pièce en veillant toutefois à
ce que les basses puissent être
restituées sur le côté et vers le bas dans toute leur intensité.
Attention : ne jamais empêcher la libre circulation de l’air sur la partie arrière du
Subwoofer. Veillez à toujours respecter un écart sufsant (> 10 cm) par rapport
au sol ou au mur.
Entretien / Installation
Exemple d'installation 2.1
Haut-
parleur
gauche
Haut-
parleur
droit
Loewe
Subwoofer
200
Téléviseur Loewe

- 18
DeutschEnglishFrançaisItalianoEspañolNederlands
Le raccordement
➠ Le téléviseur doit être équipé d'une prise Digital Audiolink.
Vous pouvez raccorder le caisson de basses soit via un câble réseau (Cat. 5e ou
supérieure) et le Converter Digital Audiolink / Audiolink (inclus dans la livrai-
son du Loewe Subwoofer 200, réf. 50212T/U/W30), soit au moyen d'un Module
Wireless AudioLink disponible sous forme d'option supplémentaire avec source
audio compatible.
Si vous raccordez le subwoofer via le câble réseau, branchez le Converter Digi-
tal Audiolink / Audiolink avec la che 25 pôles Audiolink 2 du subwoofer.
Connectez la prise Digital Audiolink du téléviseur au câble réseau avec la prise
du Converter Digital Audiolink / Audiolink.
Câblage téléviseur Loewe (chassis SL2xx) – Subwoofer 200 – Haut-parleurs
Branchez le câble du haut-parleur au haut-parleur selon la notice d’installation
correspondante. L’un des deux brins du câble du haut-parleur porte normalement
une marque noire. Reliez le brin marqué en noir à la borne à vis noire Speaker
Out
3
du Subwoofer 200 (schéma de raccordement, voir illustration ci-dessous)
et à la borne noire du haut-parleur. Déserrez pour cela la capsule à vis de la borne
du Subwoofer dans le sens contraire des aiguilles d‘une montre d’environ 5 tours.
Enlez l’embout du câble dans la borne à vis à partir du bas et vissez la borne à vis
dans le sens des aiguilles d'une montre. Reliez les conducteurs ne portant aucun
marquage aux bornes rouges.
Branchez la prise 220 - 240 V 4
du Subwoofer à une prise électrique 220 - 240
V 50/60 Hz au moyen du câble secteur.
Téléviseur Loewe (SL2xx)
Loewe Subwoofer 200
Câble secteur
Converter Digital Audiolink / Audiolink
Haut-
parleur
gauche
Haut-
parleur
droit
Câble réseau

19 -
DeutschEnglishFrançaisItalianoEspañolNederlands
Branchez le câble du haut-parleur au haut-parleur selon la notice d’installation
correspondante. L’un des deux brins du câble du haut-parleur porte normalement
une marque noire. Reliez le brin marqué en noir à la borne à vis noire Speaker
Out 3
du Subwoofer 200 (schéma de raccordement, voir illustration ci-dessous)
et à la borne noire du haut-parleur. Déserrez pour cela la capsule à vis de la borne
du Subwoofer dans le sens contraire des aiguilles d‘une montre d’environ 5 tours.
Enlez l’embout du câble dans la borne à vis à partir du bas et vissez la borne à vis
dans le sens des aiguilles d'une montre. Reliez les conducteurs ne portant aucun
marquage aux bornes rouges.
Branchez la prise 220 - 240 V 4
du Subwoofer à une prise électrique 220 - 240
V 50/60 Hz au moyen du câble secteur.
➠ Le téléviseur doit être équipé d’un décodeur audio multicanal numérique
intégré. Si cela n’est pas le cas dans la configuration usine, veuillez vous
adresser à votre revendeur en lui demandant une extension de Loewe adap-
tée.
Vous pouvez raccorder le caisson de basses soit via un câble Audiolink soit au
moyen d'un module sans l disponible sous forme d'option supplémentaire
(Module Wirless AudioLink) avec source audio compatible (par exemple, Loewe
MediaVision 3D). Si vous raccordez le Subwoofer via le câble Audiolink, branchez-le
avec la che 26 pôles au téléviseur Loewe et au Subwoofer (che Audiolink 2 ).
Câblage téléviseur Loewe (chassis L27xx/SL1xx) – Subwoofer 200 – Haut-parleurs
Câble Audiolink
Le raccordement
Téléviseur Loewe (L27xx - SL1xx)
Loewe Subwoofer 200
Câble secteur
Haut-
parleur
gauche
Haut-
parleur
droit

- 20
DeutschEnglishFrançaisItalianoEspañolNederlands
Mise en service et réglage
Avant d’entamer la mise en service et les réglages, veuillez vous assurer que tous
les câbles sont correctement raccordés.
Mise en marche / Arrêt du Subwoofer
À l'aide de l'interrupteur de réseau Power,
5
allumez le Subwoofer en le mettant
sur la position ON et éteignez le en le mettant sur la position OFF.
➠ Si vous souhaitez alterner entre les modes Wireless ou câblé via Audiolink,
éteignez l’appareil durant 30 secondes minimum puis rallumez-le.
Fonctionnement avec les téléviseurs Loewe
Si le Subwoofer est branché via la liaison Audiolink, comme décrit à la page
19, 2 l'interrupteur du Mode ON/AUTO
7
est sur la position AUTO et
l'interrupteur du Mode 2.1/Stereo 6
est sur la position 2.1, alors vous n'avez
plus besoin d'allumer et d'éteindre le Subwoofer séparément. Après la première
mise en marche du Subwoofer, celui-ci s’activera et se désactivera automatiquement
avec le téléviseur Loewe.
➠ Inscrivez le Subwoofer en suivant la procédure qui gure dans la notice
d’utilisation de votre téléviseur Loewe à la section « Utilisation d’appareils
supplémentaires » / « Appareils externes ».
Mode automatique avec d'autres sources audio
Le Subwoofer s'allume automatiquement lorsqu'il n'y a aucune liaison Audiolink,
l'interrupteur du Mode ON/AUTO
7
est sur la position AUTO et en présence de
signaux audio sur les prises cinch Line IN Right/Subw/Left.
1
Le Subwoofer
s'éteint automatiquement au bout de 10 minutes en l'absence de signal audio
sur ces prises.
➠ Le Subwoofer peut s'allumer automatiquement en cas de signaux parasites
sur les câbles audio. Actionnez ensuite l'interrupteur de réseau 5
.
➠ Le Subwoofer peut s'éteindre automatiquement en cas de longs passages
d'un niveau sonore très bas. Augmentez dans ce cas le volume.
Fonctionnement continu avec d'autres sources audio
Si vous voulez exploiter le Subwoofer en mode de fonctionnement continu, mettez
l'interrupteur du Mode - ON/AUTO 7
sur la position ON. Allumez ou éteignez
ensuite le Subwoofer à l'aide de l'interrupteur de réseau Power 5
.
Mode stéréo
Mettez l'interrupteur du Mode - 2.1/Stereo 6
sur la position Stereo, lorsque vous
diffuser les signaux audio aux prises cinch Line IN - Right/Left.1
Le gestionnaire
de basses intégré dans le Subwoofer transmet ensuite automatiquement les parts
de basses contenues dans les signaux stéréo au canal Subwoofer.
Mode 2.1
Mettez l'interrupteur du Mode - 2.1/Stereo 6
sur la position 2.1, lorsque vous
diffusez les signaux audio aux prises cinch Line IN - Right/Subw/Left 1
Wireless
Mettez l’interrupteur Mode - ON/AUTO 7
en position ON lorsque vous souhaitez
connecter, sans l, le Subwoofer à une source audio compatible. Activez le mode
de couplage comme indiqué dans la notice d’utilisation de la source audio corre-
spondante. À l'aide d'un objet pointu (par ex. un trombone), changez le Module
Wireless Audiolink en option 8
en mode couplage en appuyant brièvement sur
le bouton dans l'ouverture. En cas d'échec de la connexion, réessayez et réduisez
la distance séparant le Subwoofer de la source audio.
➠ La distance entre le caisson de basses et la source audio ne doit pas excéder
10m dans la même pièce.
➠ Les boutons rotatifs Crossover Frequency 9
, Equalizer
10
et Bass
Intensity
11 n'ont pas de fonction dans le mode sans l (Wireless).
Régler la fréquence seuil
Avec le bouton rotatif Crossover Frequency, 9
vous pouvez régler la fréquence
seuil pour la restitution des basses en fonction des haut-parleurs raccordés, entre
50 Hz et 350 Hz.
Pour les systèmes audio de Loewe, comme décrits à la page 19, le bouton rotatif
doit être conguré sur 350 Hz car la fréquence seuil sera pilotée dans la source
de signaux (téléviseur).
Régler l’égaliseur
Le bouton rotatif Equalizer
10 vous permet de régler la diminution ou l'augmen-
tation des fréquences les plus basses (20 Hz à 50 Hz) pour la restitution des basses.
• Lorsque le Subwoofer se trouve à proximité d‘un angle de la pièce, tournez le
bouton rotatif Equalizer
10 plus vers - 3 dB.
• Lorsque le Subwoofer se trouve à proximité d‘un mur, amenez le bouton rotatif
Equalizer en position centrale.
• Lorsque le Subwoofer se trouve en plein milieu de la pièce, tournez le bouton
rotatif Equalizer
10 plus vers + 3 dB.
Intensité des basses
Avec le régulateur Bass Intensity,
11 vous pouvez paramétrer la puissance sonore
de base des basses comme vous le désirez.
