Lofra FQS9TEE User manual

BUILT–IN
MANUALE DI SERVIZIO
ISTRUZIONI E CONSIGLI PER L’INSTALLAZIONE
L’ USO E LA MANUTENZIONE
DEI FORNI ELETTRICI “GEMMA”
SERVICE MANUAL
INSTRUCTIONS AND RECOMMENDATIONS FOR THE
INSTALLATION
THE USE AND THE MAINTENANCE
OF “GEMMA” ELECTRIC OVENS
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Lofra FQS9TEE o
cerca il tuo prodotto tra le migliori offerte di Forni

2

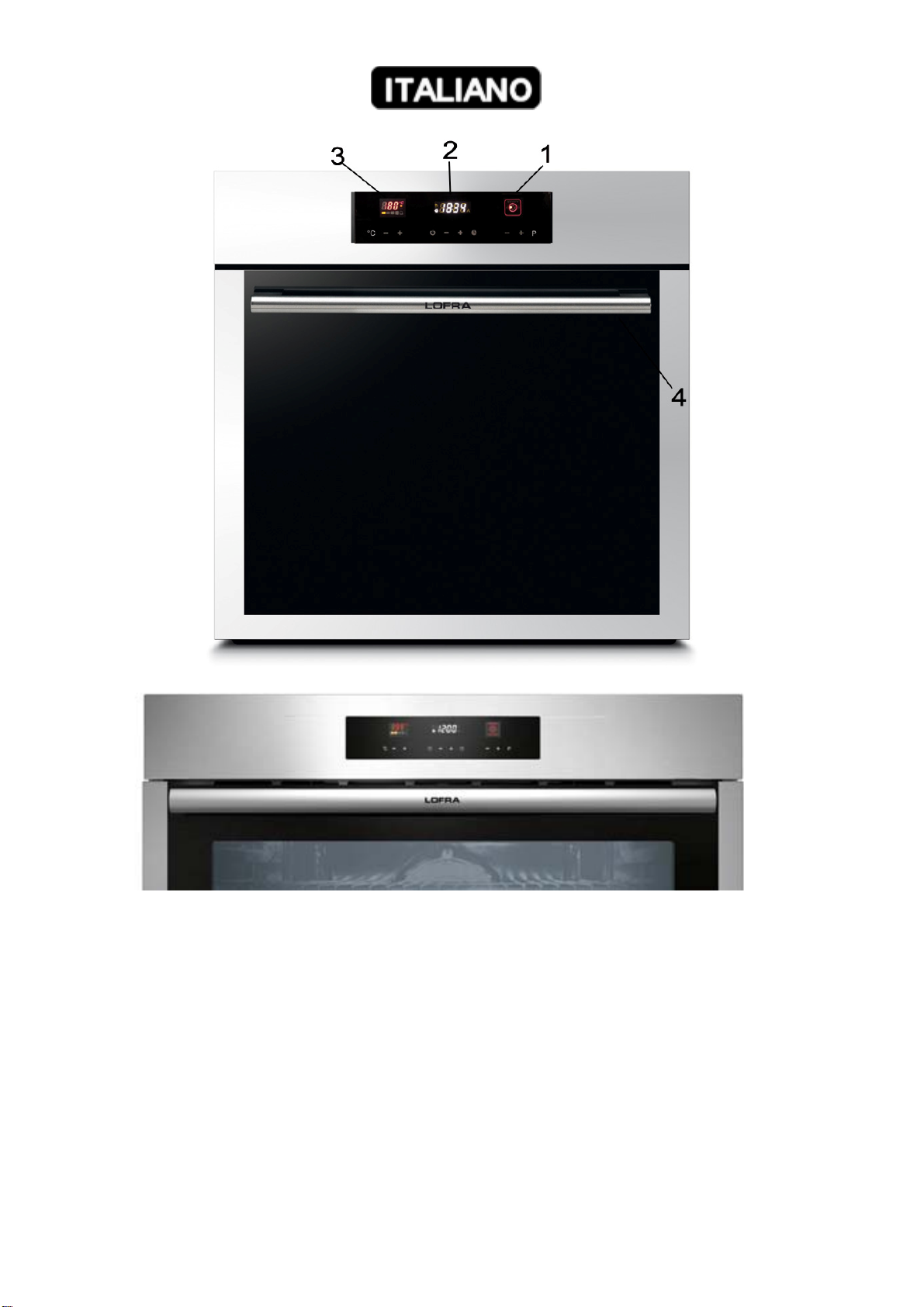

1 – Selettore funzioni - Functions
2 – Orologio - Clock
3 – Selettore temperatura - Temperature
4 – Porta del forno – Oven door

3
INDICE ARGOMENTI
AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI .....4
1. INSTALLAZIONE.......................................................................9
1.1 POSIZIONAMENTO DEL FORNO.......................................................9
1.2 ALLACCIAMENTO ALLA RETE ELETTRICA....................................10
2. MANUTENZIONE.....................................................................11
2.1 CAVO DI ALIMENTAZIONE ELETTRICO....................................11
2.2 ACCESSO AI COMPONENTI ELETTRICI.........................................11

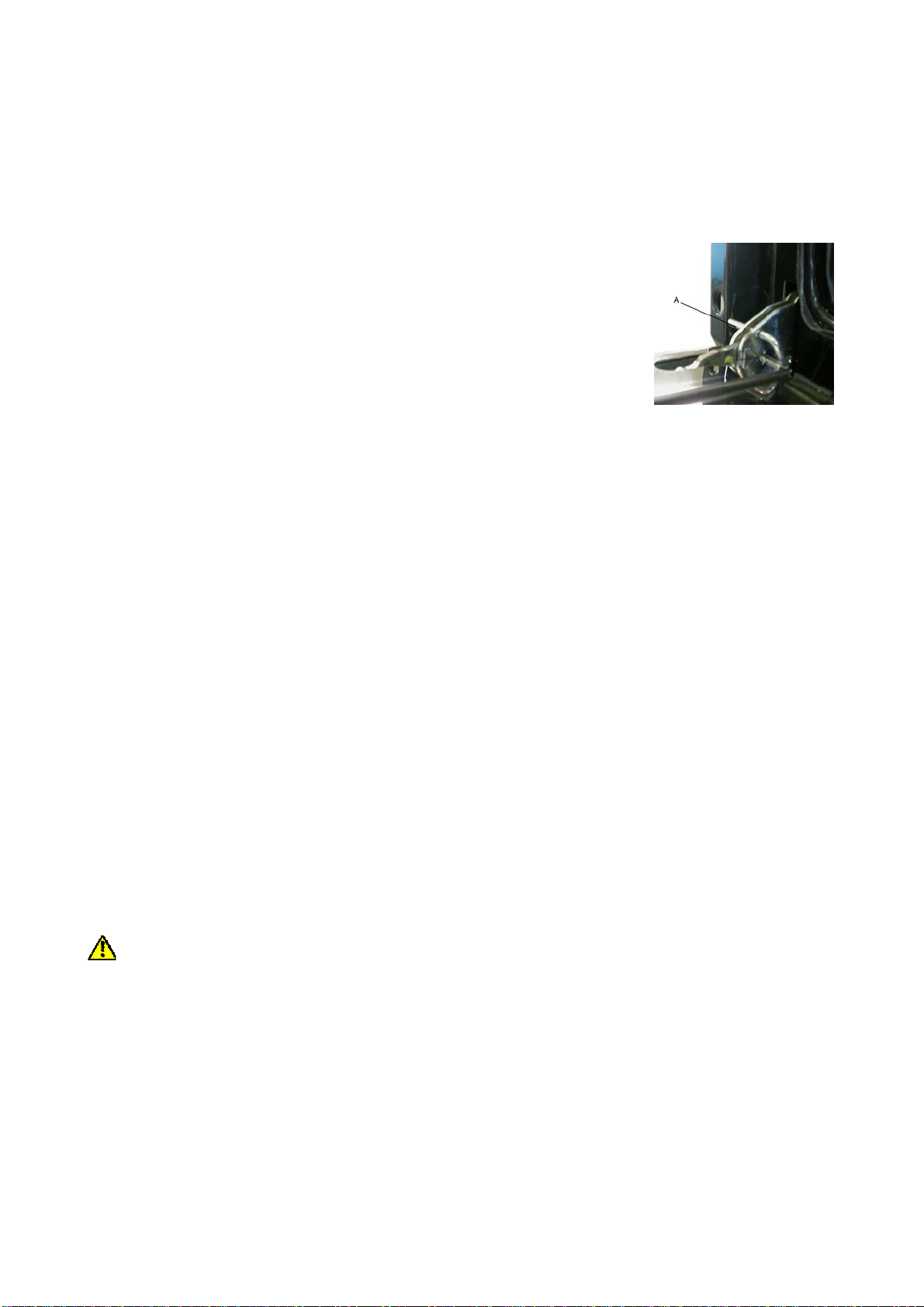

2.3 SMONTAGGIO E MONTAGGIO DELLA PORTA DEL FORNO .........12
2.4 SOSTITUZIONE DELLA LAMPADA ..................................................12
3. USO DEL FORNO....................................................................12
3.1 FUNZIONAMENTO DEL GRILL.........................................................12
3.2 GIRARROSTO ...................................................................................12

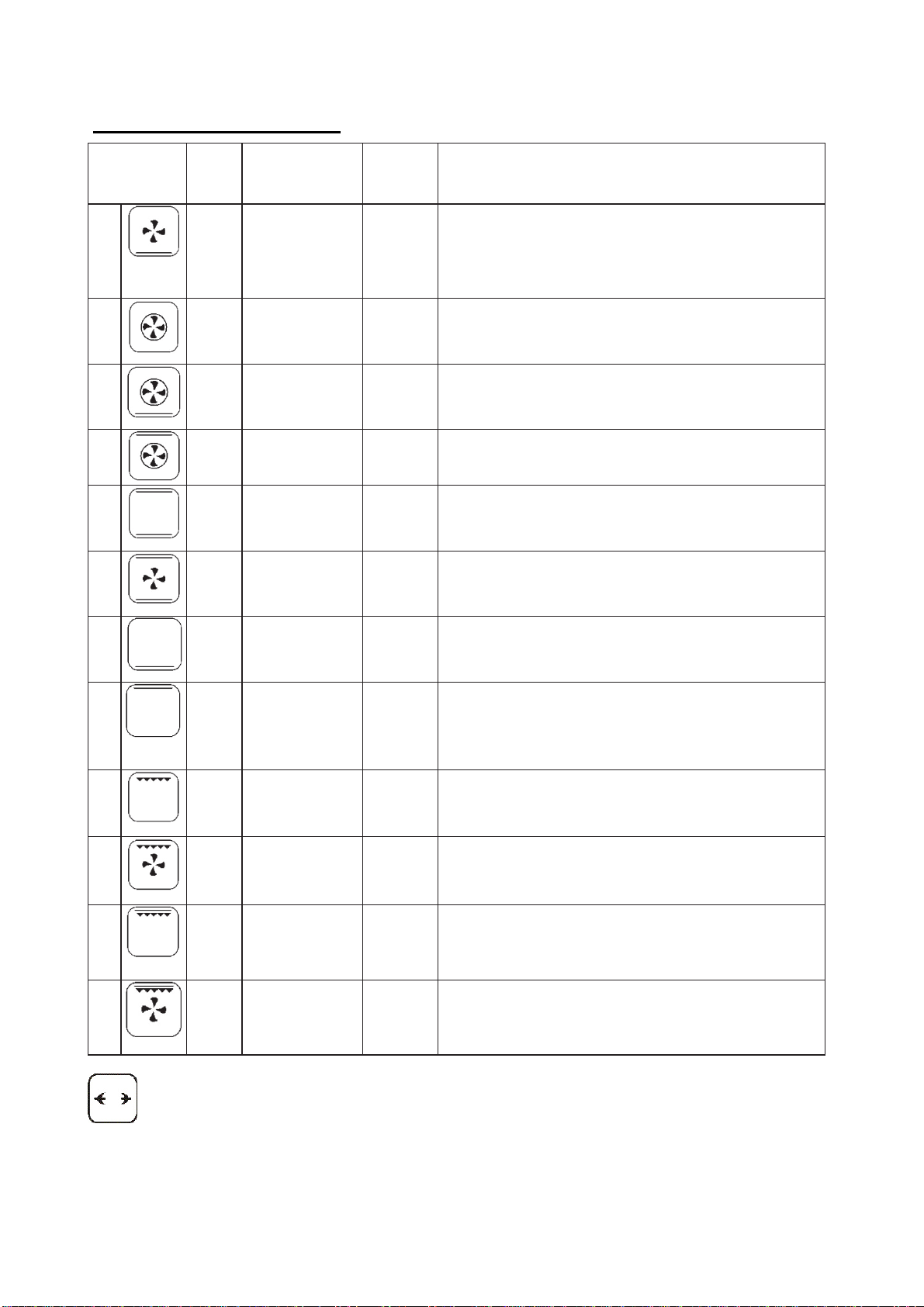

3.3 FUNZIONAMENTO DEI FORNI MULTIFUNZIONE...........................13
3.4 FUNZIONAMENTO DEL PROGRAMMATORE DI COTTURA ..........14
3.5 GUIDE TELESCOPICHE (SOLO PER I MODELLI PREVISTI) .........18

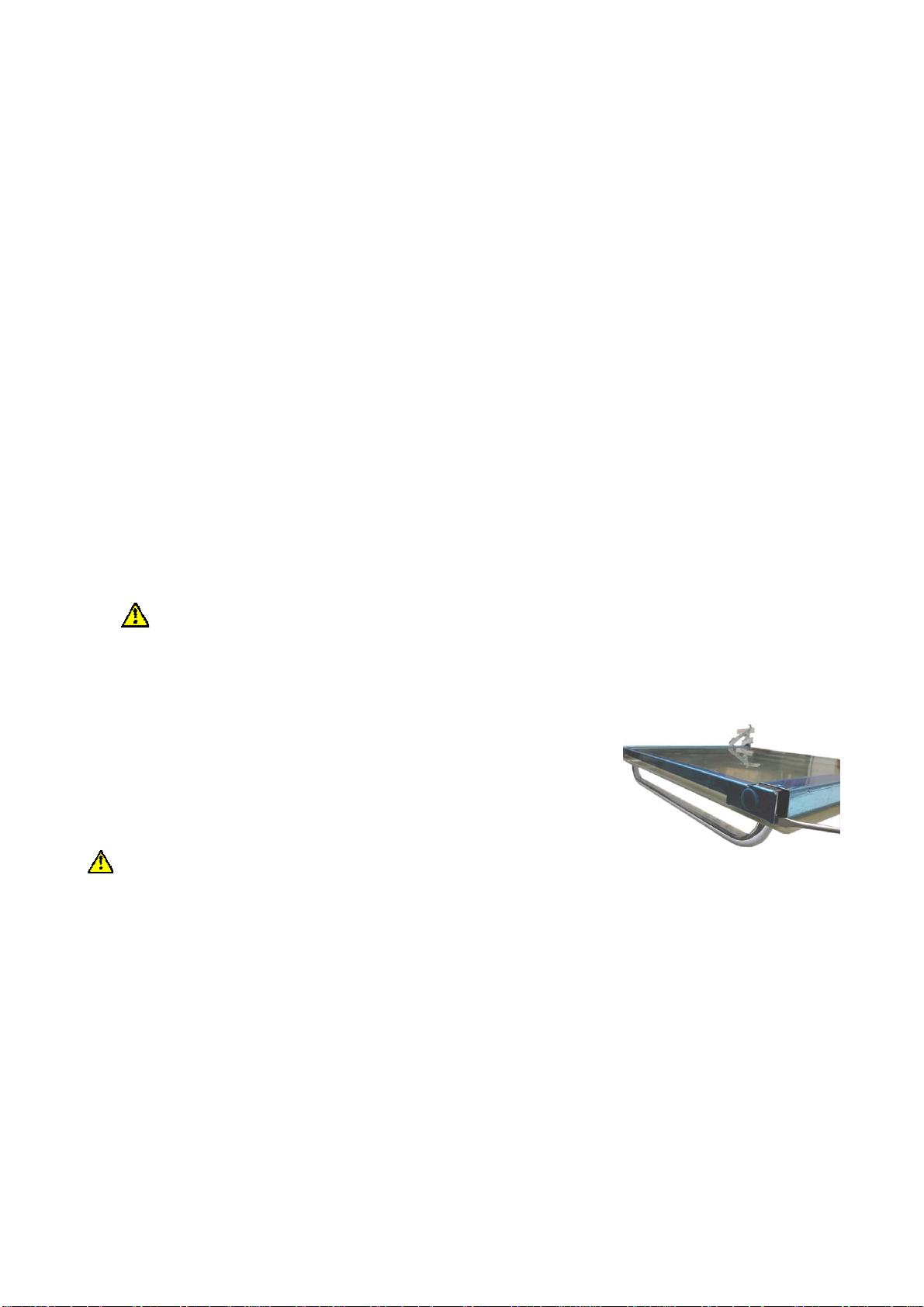

3.6 GRIGLIE CON DISPOSITIVO ANTICADUTA.....................................18
3.7 MONTAGGIO MECCANISMO GIRARROSTO...................................18
4. PULIZIA...................................................................................19
5. AVVERTENZE PER IL RISPARMIO ENERGETICO ED IL
RISPETTO DELL’AMBIENTE ....................................................19
6. CERTIFICATO DI GARANZIA.................................................21
TABELLA CARATTERISTICHE TECNICHE ..............................22
La casa produttrice, si riserva il diritto di apportare le modifiche che si ritengano utili o necessarie
al prodotto, senza alcun preavviso.

4
GARANZIA DELL’APPARECCHIO :
La garanzia applicata é regolamentata dalla direttiva CEE 1999/44/CE , a cui si richiamano i paesi della
UE . Le modalità sono riportate in un opuscolo a parte . In ogni caso si ricorda che la garanzia , così come
danni diretti e/o indiretti , non sono riconosciuti per :mancata o errata manutenzione e pulizia, imperizia
d'uso, utilizzazione dell’apparecchio non appropriata.
AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI
Prima di utilizzare il forno, leggete con
attenzione questo libretto di istruzioni, cosi
da avere tutte le informazioni necessarie per
una corretta installazione.
yQuesta apparecchiatura è stata progettata per
uso domestico.
yQueste istruzioni sono valide solamente per il
paese di destinazione indicato sull’etichetta
posta all’interno del forno.
IMPORTANTE !
Tutte le operazioni di installazione,
regolazione, trasformazione e
manutenzione, devono essere eseguite da
personale tecnico qualificato in
accordo al presente manuale di
servizio e secondo le normative
vigenti. La ditta declina ogni responsabilità
derivante da una cattiva regolazione,
Le eventuali osservazioni e reclami vanno indirizzati a :
Nuova LOFRA S.r.l.- Consumer Service – Via Montegrotto 125 – 35038 Torreglia ( PD )
Tel. [phone]
E-mail : [email protected]

5
utilizzazione o una manomissione
dell’apparecchiatura.

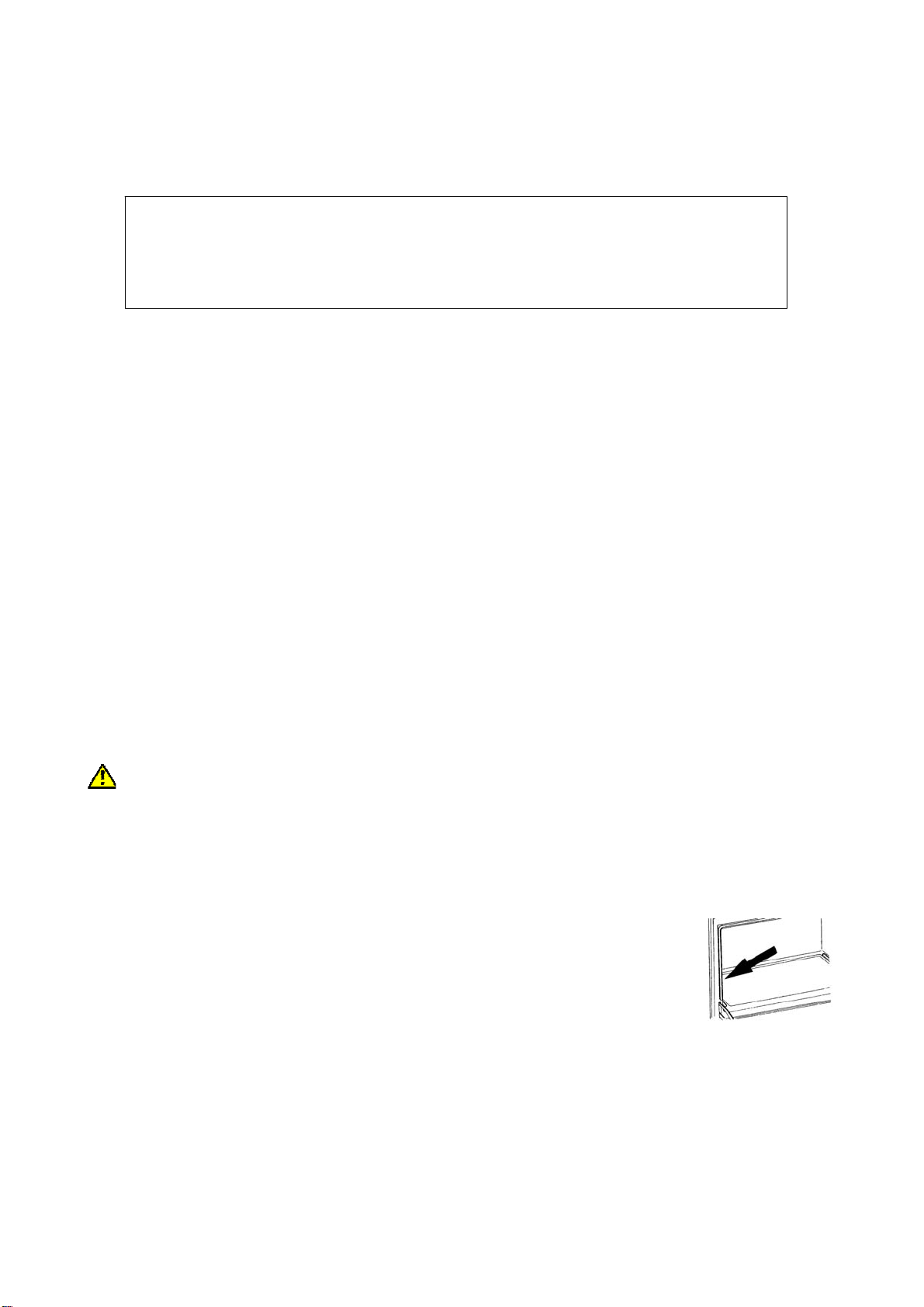

yI dati riguardanti il modello e le caratteristiche
possono essere rilevati consultando la
targhetta posta sull’apparecchio (vedi
immagine), o le tabelle.
yPer ogni richiesta di intervento esibire al
tecnico, con la garanzia, il documento
comprovante la data d’acquisto o la data di
consegna
Prima di eseguire qualsiasi manutenzione
o trasformazione togliere l’alimentazione
elettrica a monte dell’apparecchiatura. Nel
caso di sostituzione di componenti e/o
accessori, utilizzare esclusivamente
ricambi originali Lofra. Affidarsi solo a
personale tecnico qualificato.
ySi consiglia di conservare il libretto istruzioni
unitamente al forno, in modo che
all’occorrenza possa essere consultato per
tutte le indicazioni e consigli per un uso
corretto e ottimale.
yPrima di mettere in funzione il forno rimuovere
l’eventuale pellicola protettiva che riveste i
particolari in acciaio inox, alluminio (leccarda)
e/o verniciati, ecc. Si raccomanda di eseguire

6
questa operazione usando la massima cautela
per evitare di rovinare le parti protette.
yPrima di pulire il forno, si raccomanda di
scollegare l’alimentazione elettrica. Pulire con
acqua tiepida e detersivo neutro, risciacquare
poi accuratamente utilizzando uno straccio
umido. Lavare a parte gli accessori del forno
con la lavastoviglie, o utilizzando dell’acqua
tiepida e detersivo neutro, fatto questo
asciugarli completamente utilizzando uno
straccio morbido.
yAlla prima accensione del forno, si consiglia di
farlo funzionare per circa un’ora alla massima
temperatura. Con questa operazione possono
formarsi fumi e cattivo odore dovuti ai collanti
dell’isolamento termico o dall’olio delle
lamiere. Si consiglia di aerare il locale.
ySe il cavo di alimentazione è danneggiato,
deve essere sostituito dal produttore , da un
centro di assistenza o da personale qualificato
al fine di evitare un pericolo
ATTENZIONE : L'apparecchio e le sue parti
accessibili diventano calde durante l'uso.
Si deve prestare attenzione per evitare di
toccare gli elementi riscaldanti. I bambini
di meno di 8 anni devono essere tenuti

7
lontani a meno che non vengano
continuamente sorvegliati.
Questo apparecchio può essere utilizzato
da bambini di età compresa dagli 8 anni
in su e da persone con ridotte capacità
fisiche, sensoriali, mentali o con
mancanza di esperienza, solo se seguite
e informate sulle istruzioni riguardanti
l’apparecchio in modo sicuro per
comprendere i pericoli coinvolti. I
bambini non devono giocare con
l'apparecchio. Pulizia e manutenzione da
parte dell'utente non deve essere fatta da
bambini senza sorveglianza.
Non sedetevi e non posate oggetti pesanti
sopra la porta aperta, questo potrebbe
causare gravi danni alle cerniere.
In caso di utilizzo frequente di oli e grassi
ad alte temperature, si consiglia un
controllo periodico del forno per evitare
che gli schizzi possano incendiarsi.
Onde evitare danni alla smaltatura interna,
non utilizzare il fondo del forno per
cuocere e non proteggerlo con fogli
d’alluminio.
Si raccomanda di effettuare con la
massima cautela la pulizia interna della

8
parte superiore del forno, prestando
particolare attenzione a non sforzare la
sonda della temperatura. In caso di
danneggiamento si potranno verificare
dei malfunzionamenti del forno.
Le istruzioni riportano la corretta
installazione di griglie e vassoi (ved.3.5 e
3.6).
E’ necessario prevedere nella rete di
alimentazione un sezionatore di rete
onnipolare, che consenta la
disconnessione completa dalla rete,
avente contatti adatti alla categoria di
sovratensione III.
Non utilizzare detergenti abrasivi o
raschietti metallici affilati per pulire il
vetro della porta del forno in quanto
possono graffiare la superficie, che può
portare a rottura del vetro. Non utilizzare
pulitoti a vapore per la pulizia
dell’apparecchio.
Attenzione: prima di sostituire la lampada
del forno è obbligatorio scollegare
l’alimentazione elettrica. (vedi
“sostituzione lampada”)

9
•Prima di aprire il coperchio eliminare gli
eventuali prodotti tracimati sul coperchio
stesso.
•Non disperdere nell’ambiente imballi,
accessori o altro inerenti
l’apparecchiatura.
•Per lo smaltimento usare possibilmente i
contenitori per il riciclaggio dei materiali
secondo la normativa vigente.
Per la pulizia dell’elettrodomestico fare
riferimento al capitolo corrispondente in
questo manuale.
Questo manuale istruzioni è disponibile
anche nel sito www.lofra.it
1.INSTALLAZIONE
Tutte le operazioni di installazione, regolazione, trasformazione e manutenzione, devono
essere eseguite da personale qualificato in accordo al presente manuale di servizio e
secondo le normative vigenti. La ditta declina ogni responsabilità derivante da una cattiva
regolazione, utilizzazione o una manomissione dell’apparecchiatura.
L’apparecchiatura da Lei acquistata è stata progettata per essere inserita in un
alloggiamento standard di larghezza di circa 600 mm. L’alloggiamento, i mobili adiacenti
e tutti i materiali utilizzati per l’installazione, devono potere resistere ad una temperatura
di 150 °C. Inoltre le porte dei mobili adiacenti non devono interferire con il forno.
AVVERTENZE
•Controllare che l’impianto elettrico sia conforme alle specifiche indicate nella targhetta
dell’apparecchio
1.1 POSIZIONAMENTO DEL FORNO
L’apparecchiatura può essere installata sotto il piano di lavoro della cucina oppure su
colonna.
Le dimensioni per l’installazione sono riportate nelle figure che seguono.

10
Non fare leva sulla porta durante la fase di installazione del forno.
Fissaggio forno
Inserire il forno all’interno del mobile ed aprire la porta.
Inserire le quattro viti autofilettanti per legno brunite con rondelle orlo salvasmalto nei
quattro fori di diametro 9 mm dalla facciata.
Chiudere la porta del forno.

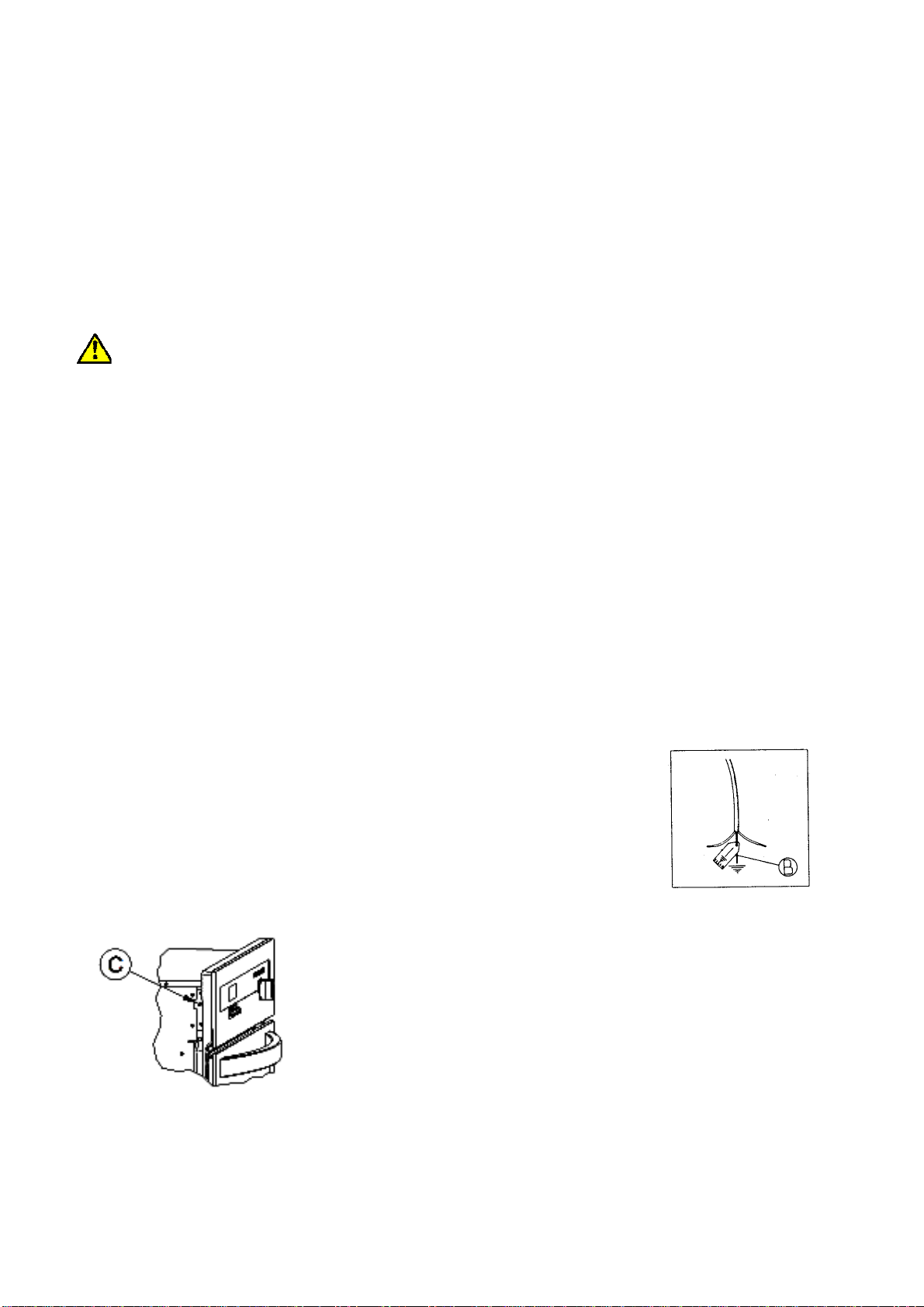

1.2 ALLACCIAMENTO ALLA RETE ELETTRICA
L’allacciamento del forno alla rete elettrica va effettuato in modo permanente alla rete
elettrica a meno delle versioni fornite di spina utilizzando il cavo di cui è dotato il forno.
Non dovrà essere posizionato su parti del forno che possono raggiungere una
temperatura superiore di 50° rispetto alla temperatura ambiente (cielo e fianchi);
installare un interruttore onnipolare in categoria di sovratensione III.
