LogicPower LPT- 1000RV User manual

W W W . L O G I C P O W E R . U A
LPT- 1000RV
LPT- 1200RV
Керівництво користувача / Руководство пользователя / User Manual
Автоматичний стабілізатор напруги
Автоматический стабилизатор напряжения
Automatic voltage stabilizer

W W W . L O G I C P O W E R . U A
•АНОТАЦІЯ
Дане керівництво містить важливі інструкції з техніки безпеки. Будь
ласка, уважно ознайомтесь із керівництвом перед початком
експлуатації стабілізатора. Для подальшого користування зберігайте
дане керівництво у зручному, легкодоступному місці.
•КОМПЛЕКТАЦІЯ
• Упаковка 1 шт.
• Керівництво з експлуатації 1 шт.
• Стабілізатор 1 шт.
• Гарантійний талон 1 шт.
• Якщо транспортування проводилось при мінусових температурах,
потрібно витримати стабілізатор не менш 2 годин при кімнатній
температурі для запобігання утворення конденсату.
ВАЖЛИВО
•ОПИС
• При експлуатації стабілізатора необхідно періодично перевіряти
відповідність сумарної потужності підключених пристроїв-споживачів і
максимальної потужності стабілізатора з урахуванням залежності від
вхідної напруги.
• Перед підключенням стабілізатора необхідно переконатися у
відсутності механічних пошкоджень.
•УМОВИ ЕКСПЛУАТАЦІЇ
Дана серія стабілізаторів напруги розроблена у відповідності до
міжнародних стандартів для захисту підключених пристроїв від
аварійних стрибків електроенергії, починаючі від міської квартири і
закінчуючи великими житловими та виробничими комплексами.
• Оточуюче середовище повинне бути вільне від вибухонебезпечних
речовин, токопровідного пилу, агресивних газів, тощо.
• Уникайте потрапляння прямих сонячних променів.
• Стабілізатор повинен бути заземлений.
• Мінімальна відстань від корпуса приладу до стін — 30 см.
Коливання напруги електромережі вище допустимих норм призводять
до негативних наслідків як для електронного, так і для
електротехнічного обладнання. Стабілізатори напруги змінного струму
призначені для забезпечення якісної та надійної роботи різноманітних
пристроїв в умовах нестабільної по значенню напруги.
1

W W W . L O G I C P O W E R . U A
•ТЕХНИЧНІ ХАРАКТЕРИСТИКИ

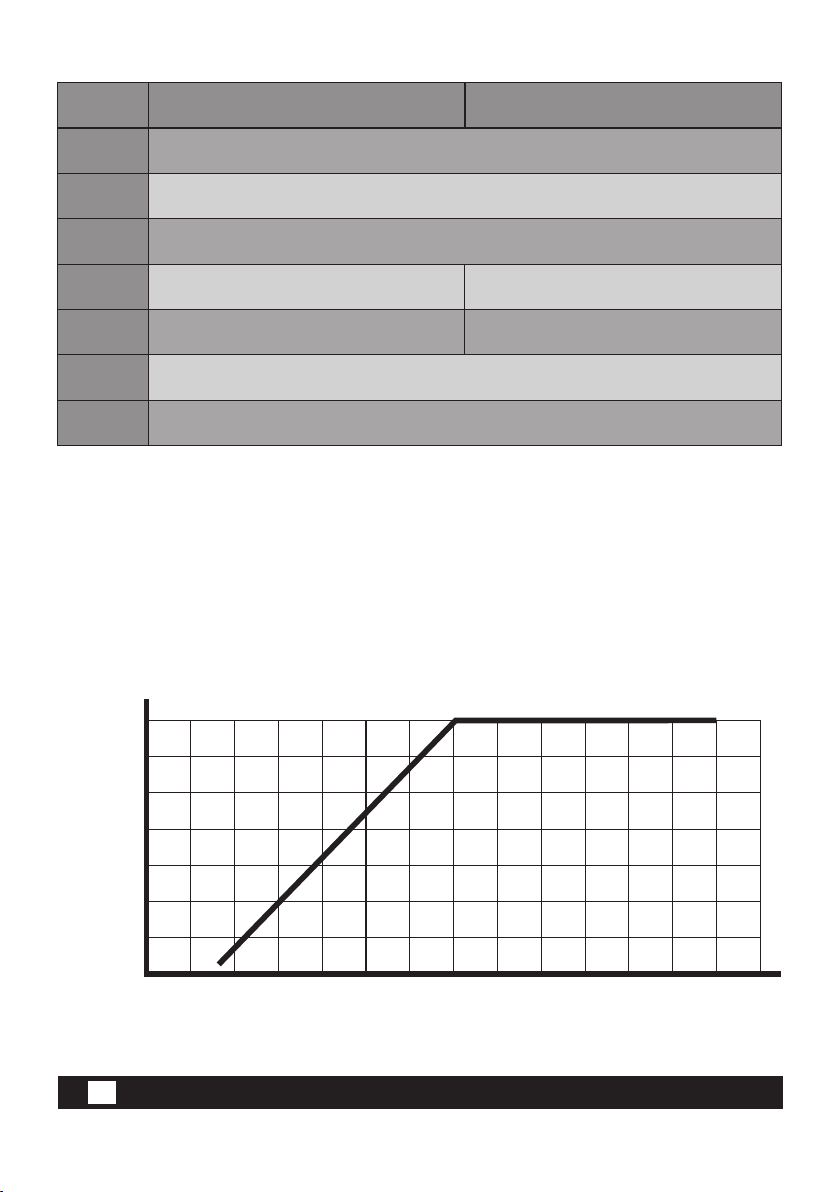

•ЗАЛЕЖНІСТЬ ПОТУЖНОСТІ ВІД ВХІДНОЇ НАПРУГИ
ВАЖЛИВО
При виборі стабілізатора необхідно мати на увазі, що при зменшенні
вхідної напруги зменшується максимальна потужність автоматичного
регулятора напруги! Дана залежність приведена на графіку.
Модель
Вхідна
напруга
Частота
Вихідна
напруга
Сила
струму
Потужність
Вологість
повітря
Температура
оточення
140-260 В
50 Гц
+_
220 10% В
3.5 А4.2 А
700 Вт 840 Вт
1000RV 1200RV
<95%
<40°C
100
90
80
70
60
50
40
140 150 160 170 180 190 200 210 220 230 240 250 260
Вхідна напруга (В)
Вихідна потужність у відсотках від номінальної
2

W W W . L O G I C P O W E R . U A

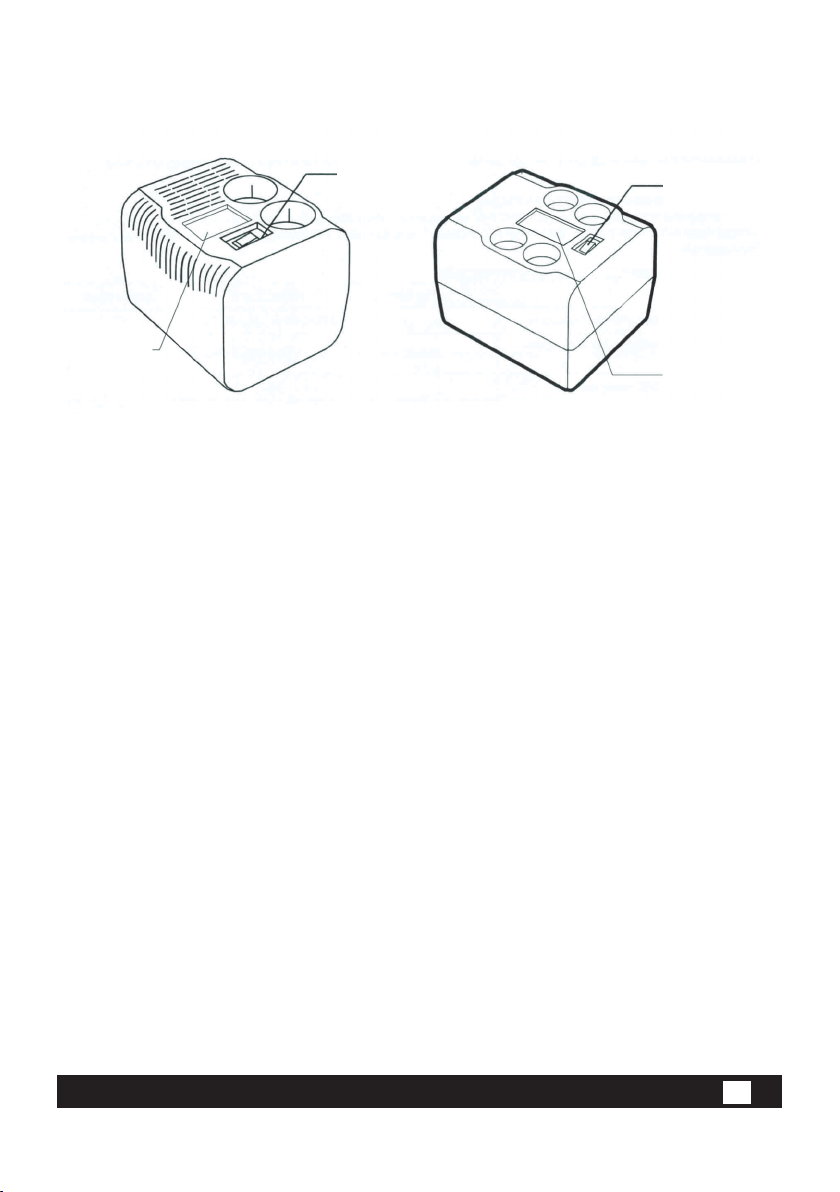

•ОРГАНИ УПРАВЛІННЯ
• Перед підключенням переконатися, що кнопка або автоматичний
вимикач знаходиться в положенні «ВИКЛ».
• Витягти стабілізатор з пакування та виконати зовнішній огляд з
метою визначення наявності пошкоджень.
ВАЖЛИВО
•ПІДКЛЮЧЕННЯ СТАБІЛІЗАТОРА
• Підключити до мережі живлення 220В та перевести вимикач в
положення «ВКЛ».
• По черзі підключити пристрої-споживачі до розеток стабілізатора.
• Дочекатися закінчення тестування стану мережі та виводу інформації
про напругу в мережі на вольтметр.
• Підключення стабілізатора повинне виконуватися кваліфікованим
спеціалістом.
• Встановити стабілізатор у приміщенні, що відповідає робочім умовам
експлуатації.
Вольтметр
Вольтметр
Мережевий
вимикач Мережевий
вимикач
3

W W W . L O G I C P O W E R . U A
ВАЖЛИВО
Тривала подача на стабілізатор напруги вище 260В може призвести до
його поломки. Якщо передбачається експлуатація стабілізатора у
мережах з підвищеною напругою, рекомендуємо додатково поставити
пристрій відключення елетроживлення при досягненні заданих меж.
•ЗАХОДИ БЕЗПЕКИ
Стабілізатор є приладом змінного струму 50Гц. Загальна споживана
потужність електроприладів, що підключаються до стабілізатора, не
повинна перевищувати сумарну потужність навантаження. Всередині
корпуса виробу наявна небезпечна напруга 220В. До роботи із виробом
допускаються особи, що вивчили дане керівництво. Необхідно дбайливо
поводитися із виробом, не можна піддавати його ударам, перегрузкам,
впливу рідин пилу та бруду.
ЗАБОРОНЯЄТЬСЯ
• Експлуатація виробу при пошкодженних з’єднаннях, при з’явленні
диму чи запаху, характерного для ізоляції, що горить; з’явленні
підвищенного шума, поломці чи виникненні тріщин у корпусі.
• Робота виробу у приміщеннях із вибухонебезпечним або хімічно
активним середовищем, в умовах впливу капель чи бриск а також на
відкритих площадках.
• Робота виробу без нагляду обслуговуючого персонала.
ВАЖЛИВО
• Робота виробу без ЗАЗЕМЛЕННЯ. Заземлення виробу виконується
через клему, що знаходиться на корпусі приладу, або через вилку.
• Накривати стабілізатор будь-якими матеріалами, розміщувати на
ньому прилади та предмети, що закривають вентиляційні отвори.
4

W W W . L O G I C P O W E R . U A
Транспортування повинне здійснюватися в пакуванні виробника.
Допустиме транспортування будь-яким видом наземного (у закритих
відсіках), річного, морського, повітряного (в закритих герметизованих
відсіках) траспорта, без обмеження по відстані та швидкості, допустимих
для даних видів транспорта.
•ПРАВИЛА ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ
В приміщеннях для зберігання не повинно бути пилу, парів кислот та
лугів, що викликають корозію.
Стабілізатори повинни зберігатися в тарі підприємництва-виробника
при температурі оточуючого повітря від -10 до +50°С і відносній
вологості повітря не більше 80%.
•МОЖЛИВІ НЕСПРАВНОСТІ
НЕСПРАВНІСТЬ МОЖЛИВА ПРИЧИНА ТА ЇЇ УСУНЕННЯ
Не горить індікатор
«мережа»
1. Пристрій не підключений до мережі 220В.
2. Переплутане підключення «вхід» та «вихід»
3. Перевірити кнопку включення
4. Перевірити запобіжник
5. У мережі немає напруги
Стабілізатор видає
на виході менше 220В
1. Перевірити вхідну напругу в мережі
2. Перевіріти величину навантаження (див. графік
«Залежність потужності від вхідної напруги»)
Стабілізатор періодично
відключається
1. Спрацьовує захист. Напруга в мережі більше 260В
2. Перевищення навантаження (див. графік
«Залежність потужності від вхідної напруги)
5

W W W . L O G I C P O W E R . U A
•АННОТАЦИЯ
Данное руководство содержит важные инструкции по безопасности.
Внимательно ознакомьтесь с руководством перед началом
эксплуатации стабилизатора. Для последующего использования
храните данное руководство в удобном, легкодоступном месте.
•КОМПЛЕКТАЦИЯ
• Упаковка 1 шт.
• Руководство по эксплуатации 1 шт.
• Стабилизатор 1 шт.
• Гарантийный талон 1 шт.
•ОПИСАНИЕ
Колебания напряжения электрической сети выше допустимых норм
приводят к отрицательным последствиям как для электронного, так и
для электротехнического оборудования. Стабилизаторы напряжения
переменного тока предназначены для обеспечения качественной и
надежной работы различных устройств в условиях нестабильного по
значению напряжения.
ВАЖНО
• При эксплуатации стабилизатора необходимо периодически
проверять соответствие суммарной мощности подключенных устройств
(потребителей) и максимальной мощности стабилизатора с учетом
зависимости от входного напряжения
• Стабилизатор должен быть заземлен.
• Минимальное расстояние от корпуса прибора до стен 30 см.
Данная серия стабилизаторов напряжения разработана в соответствии
с международными стандартами для защиты подключенных устройств
от аварийных скачков электроэнергии, начиная от городской квартиры
и заканчивая крупными жилыми и производственными комплексами.
•УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Перед подключением стабилизатора необходимо убедиться в
отсутствии механических повреждений
• Избегать попадания прямых солнечных лучей.
• Окружающая среда невзрывоопасная, не содержащая
токопроводящей пыли, агрессивных газов и т.д.
• Если транспортировка проводилась при минусовых температурах,
следует выдержать стабилизатор не менее 2 часов при комнатной
температуре для предотвращения появления конденсата.
6

W W W . L O G I C P O W E R . U A
•ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•ЗАВИСИМОСТЬ МОЩНОСТИ ОТ ВХОДНОГО
НАПРЯЖЕНИЯ
ВАЖНО
При выборе стабилизатора необходимо знать о том, что при
уменьшении входного напряжения, уменьшается максимальная
мощность автоматического регулятора напряжения! Данная
зависимость приведена на графике.
Модель
Входное
напряжение
Частота
Выходное
напряжение
Сила
тока
Мощность
Влажность
воздуха
Температура
окружающей
среды
140-260 В
50 Гц
+_
220 10% В
3.5 А 4.2 А
700 Вт 840 Вт
1000RV 1200RV
<95%
<40°C
100
90
80
70
60
50
40
140 150 160 170 180 190 200 210 220 230 240 250 260
Входное напряжение (В)
Выходная мощность в процентах
от номинальной
7

W W W . L O G I C P O W E R . U A
•ОРГАНЫ УПРАВЛЕНИЯ
•ПОДКЛЮЧЕНИЕ СТАБИЛИЗАТОРА
ВАЖНО
• Подключение стабилизатора должно производиться
квалифицированным специалистом.
• Извлечь стабилизатор из упаковки и произвести внешний осмотр с
целью определения наличия повреждений корпуса.
• Установить стабилизатор в помещении, отвечающем рабочим
условиям эксплуатации.
• Перед подключением убедиться, что кнопка или автоматический
выключатель находится в положении «ВЫКЛ».
• Подключить к питающей сети 220В и перевести выключатель в
положение «ВКЛ».
• Дождаться окончания тестирования состояния сети и вывода
информации о напряжении в сети на вольтметр.
• Поочередно подключить устройства-потребители к розеткам
стабилизатора.
8

W W W . L O G I C P O W E R . U A
ВАЖНО
Продолжительная подача на стабилизатор напряжения выше 260 В
может привести к его поломке. Если предполагается эксплуатация
стабилизатора в сетях с повышенным напряжением, рекомендуем
дополнительно поставить устройство отключения электропитания при
достижении напряжения заданных пределов.
•МЕРЫ БЕЗОПАСНОСТИ
•Накрывать стабилизатор какими-либо материалами, размещать на
нем приборы и предметы, закрывающие вентиляционные отверстия.
•Работа изделия без ЗАЗЕМЛЕНИЯ. Заземление изделия
осуществляется через клемму, расположенную на корпусе прибора или
через вилку.
ВАЖНО
•Эксплуатация изделия при поврежденных соединениях, при появлении
дыма или запаха, характерного для горящей изоляции, появления
повышенного шума, поломке или появлении трещин в корпусе.
Стабилизатор является прибором переменного тока 50 Гц. Общая
потребляемая мощность электроприборов, подключаемых к
стабилизатору, не должна превышать суммарную мощность нагрузки.
Внутри корпуса изделия имеется опасное напряжение 220 В. К работе с
изделием допускаются лица, изучившие настоящее руководство.
Необходимо бережно обращаться с изделием, нельзя подвергать его
ударам, перегрузкам, воздействию жидкостей, пыли и грязи.
•Работа изделия без присмотра обслуживающего персонала.
ЗАПРЕЩАЕТСЯ
•Работа изделия в помещениях с взрывоопасной или химически
активной средой, в условиях воздействия капель или брызг, а так же на
открытых площадках.
9

W W W . L O G I C P O W E R . U A
Стабилизаторы должны храниться в таре предприятия-изготовителя
при температуре окружающего воздуха от -10 до +50°С и относительной
влажности воздуха не более 80%.
Транспортирование должно производиться в упаковке производителя.
Допустима транспортировка любым видом наземного (в закрытых
отсеках), речного, морского, воздушного (в закрытых
герметизированных отсеках) транспорта, без ограничения по
расстоянию и скорости, допустимых для данного вида транспорта.
В помещениях для хранения не должно быть пыли, паров кислот и
щелочей, вызывающих коррозию.
•ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
•ВОЗМОЖНЫЕ НЕПОЛАДКИ
НЕПОЛАДКИ ВОЗМОЖНАЯ ПРИЧИНА И ЕЕ УСТРАНЕНИЕ
Не горит индикатор
«сеть»
1. Устройство не подключено к сети 220В.
2. Перепутано подключение «вход» и «выход»
3. Проверить кнопку включения
4. Проверить предохранитель
5. В сети нет напряжения
Стабилизатор выдает на
выходе менее 220В
1. Проверить входное напряжение в сети (меньше ИОВ)
2. Проверить величину нагрузки (см. график
“Зависимость мощности от входного напряжения”)
Стабилизатор периодически
отключается
1. Срабатывает защита. Напряжение в сети более 260В
2.Превышение нагрузки (см. график “Зависимость
мощности от входного напряжения”)
10

W W W . L O G I C P O W E R . U A
•ANNOTATION
Fluctuations of the voltage in the electrical network above the permissible
norms lead to negative consequences for electronic and electrical equipment.
This series of voltage stabilizers are developed in appliance with
international standards for protection from emergency power surges,
beginning with city appartments and ending with large residential and
production complexes.
•OPERATING CONDITIONS
•EQUIPMENT
This manual contains important safety instructions. Please read this manual
carefully before beginning to use the stabilizer. Please keep this manual in a
convenient and easily accessible place for further use.
• Package 1 pc.
• User manual 1 pc.
• Voltage stabilizer 1 pc.
• Warranty ticket 1 pc.
•DESCRIPTION
AC voltage stabilizers are intended to provide a quality and secure work of
different devices under conditions of unstable voltage.
• Environment must be free of explosive substances, electroconductive dust,
aggressive gases, etc.
• Avoid direct sunlight.
• Voltage stabilizer must be grounded.
IMPORTANT
• When operating the stabilizer, it is necessary to periodically check the
conformity between the total power capacity of consumer devices and the
maximum output power capacity of stabilizer, taking into account the
dependence on the input voltage.
• If transportation was carried out at subzero temperature conditions, it is
necessary to keep the stabilizer at room temperature for at least 2 hours
before operation to prevent condensation.
• Before switching on the stabilizer, ensure that there are no mechanical
damage.
• Minimum distance from device’s housing to the walls is 30 cm.
11

W W W . L O G I C P O W E R . U A
•SPECIFICATION
• POWER / INPUT VOLTAGE DEPENDENCE
IMPORTANT
When choosing a stabilizer, one should bear in mind that when the input
voltage decreases, the maximum power of the automatic voltage regulator
decreases! The dependence is shown in the graph.
Model
Input
voltage
Frequency
Output
voltage
Amperage
Power
capacity
Humidity
Temperature
140-260 V
50 Hz
+_
220 10% V
3.5 А4.2 А
700 W 840 W
1000RV 1200RV
<95%
<40°C
100
90
80
70
60
50
40
140 150 160 170 180 190 200 210 220 230 240 250 260
Input voltage (V)
Output power in percents of nominal
12

W W W . L O G I C P O W E R . U A
•CONTROL
•CONNECTION OF STABILIZER
• Install the stabilizer in the room that meets the operating conditions.
• Connect to 220V power grid and turn the switch to the “ON” position.
IMPORTANT
• Remove the stabilizer from its packaging and perform a visual inspection to
identify the presence of the damage.
• The connection of a stabilizer must be performed by a qualified specialist.
• Before connection, ensure that the button or the fuse is in “OFF” position.
• Wait until the power network state testing is complete and the information
about voltage in the grid will be displayed on a voltmeter.
• Connect the consumer devices to the outlets of the stabilizer, one at a time.
Voltmeter
Voltmeter
Power
switch Power
switch
13

W W W . L O G I C P O W E R . U A
IMPORTANT
Continuous supply of voltage higher than 260V can lead to the malfunction
of a stabilizer. If the stabilizer is expected to operate in networks with
increased voltage, it is recommended to additionally install the power-off
device when the specified limits are reached.
• Operating without supervision of maintenance personnel.
FORBIDDEN
IMPORTANT
The stabilizer is a 50Hz AC device. The total power consumption of electrical
devices that are connected to the stabilizer must not exceed the total load
power. There is a dangerous 220V voltage inside the housing. Only persons
who have read this manual are allowed to work with device.
•SAFETY INSTRUCTIONS
• Covering the stabilizer with any materials, placing on it objects or devices
that cover vent holes.
• Operating the device in rooms with explosive or chemically active
environment, under the influence of droplets or sprays. Operating the device
in open air.
• Operating the device without GROUNDING. The grounding is performed
via terminal located on the housing of the device or through an electrical
plug.
It is necessary to handle the device with care. Do not subject it to shock,
overload and impact of liquids, dust and dirt.
• Operating when connectors are damaged, smoke or smell, typical for
burning isolation is appeared, the noise level is increased, cracks or breakage
of the housing.
14

W W W . L O G I C P O W E R . U A
Transportation must be done in the manufacturer’s packaging. It is allowed
to transport by any kind of ground (in closed compartments), river, sea, air
(in sealed compartments) transport without restrictions on the distance and
speed allowed for this type of transport. Stabilizers must be stored in a
manufacturer’s container under temperature of environment from -20 to
+40°С and relative humidity not more than 80%.
TRANSPORTATION AND STORAGE
In the storage room there should be no dust, vapors of acids and alkalies,
which cause corrosion.
TROUBLESHOOTING
MALFUNCTION POSSIBLE CAUSES
The «POWER»
indicator is off
1. The device is not connected to the power network
2. Messed up connection (”input”/”output”)
3. Check the power button
4. Check the fuse
5. There is no power in the power network
Output voltage is
less than 220V
1. Check input voltage
2. Check the load value
(see the “power/input voltage dependence” graph)
Stabilizer swithes off
periodically
1. Safety shutdown. Input voltage is less than 260В
2. Overload
(see the “power/input voltage dependence” graph)
15

- з відсутніми або пошкодженими гарантійними бирками, наклейками, пломбами, герметизуючими
прокладками;
4. Гарантійне обслуговування здійснюється тільки при наявності правильно і чітко заповненого
гарантійного талона. Повинні бути вказані: модель, серійний номер виробу, дата продажу,
проставлена ч ітка печатка фірми-продавця та підпис покупця.
10. Термін гарантійного обслуговування акумуляторів становить 12 місяців з дня продажу.
8. На обладнання, у якого закінчився термін гарантійного обслуговування, гарантія не поширюється.
- зі слідами випадкового або навмисного потрапляння сторонніх предметів, речовин, рідин, або комах
у внутрішню частину виробу;
9. Термін гарантійного обслуговування складає 24 місяці з дня продажу.
2. Гарантійний ремонт здійснюється авторизованим сервісним центром.
1. Гарантійне обслуговування передбачає безкоштовний ремонт або заміну комплектуючих
обладнання протягом гарантійного терміну.
3. Рішення питання про доцільність ремонту або заміни несправних частин обладнання приймається
сервісним центром.
- що має сліди механічних пошкоджень або самостійного ремонту;
- використовується з порушенням правил експлуатації, або використовується не за призначенням;
7. Гарантійне обслуговування здійснюється, якщо обладнання експлуатувалося в нормальних
кліматичних умовах.
6. Гарантія не поширюється на обладнання:
- вийшло з ладу в результаті експлуатації при несправному електроживленні від електромережі 220V.
5. Гарантійний ремонт не проводиться у разі невідповідності серійних номерів виробу, і номерів,
зазначених в гарантійному талоні і на упаковці.
Шановний користувачу!
При зверненні в сервісний центр необхідно чітко сформулювати проблему письмово і надати
інформацію про умови експлуатації пристрою.
При відправленні пристрою до сервісного центру поштою, необхідно упакувати пристрій в заводську
упаковку, для запобігання пошкодження при транспортуванні.
При виникненні необхідності гарантійного обслуговування обладнання, просимо Вас звертатися до
дилера, фірми або магазину, у якого була здійснена покупка, або в один з авторизованих сервісних
центрів (адреси сервісних центрів Ви зможете отримати в місці здійснення покупки або на сайті:
www.logicpower.ua).
З метою модернізації обладнання виробник залишає за собою право без попереднього повідомлення вносити зміни
в технічні характеристики, комплектацію та дизайн продукції.
TM
Дякуємо Вам за придбання продукції торгової марки LOGICPOWER , далі по тексту ОБЛАДНАННЯ.
Придбане Вами обладнання повністю відповідає характеристикам, зазначеним в інструкції, що
додається. Зазначені характеристики гарантуються заводом виробником. Обладнання прослужить
Вам довго і якісно при дотриманні правил експлуатації та норм, зазначених в керівництві користувача.
Умови гарантійного обслуговування

ФІРМА-ПРОДАВЕЦЬ
АДРЕСА ФІРМИ-ПРОДАВЦЯ
ТЕЛЕФОН ФІРМИ-ПРОДАВЦЯ
СЕРВІСНИЙ ЦЕНТР
ГАРАНТІЙНИЙ ТАЛОН
№
БЕЗКОШТОВНЕ СЕРВІСНЕ ОБСЛУГОВУВАННЯ
МОДЕЛЬ
ДАТА ПРОДАЖУ
СЕРІЙНИЙ НОМЕР
СПРАВНИЙ ВИРІБ В ПОВНОМУ КОМПЛЕКТІ, З ІНСТРУКЦІЄЮ
ПО ЕКСПЛУАТАЦІЇ ОТРИМАВ;
З УМОВАМИ ГАРАНТІЇ ТА БЕЗКОШТОВНОГО СЕРВІСНОГО
ОБСЛУГОВУВАННЯ, СПИСКОМ СЕРВІСНИХ ЦЕНТРІВ ОЗНА -
ЙОМЛЕНИЙ І ЗГОДЕН.
ПІДПИС ПОКУПЦЯ
ФІРМОВИЙ ШТЕМПЕЛЬ
ПРОДАВЦЯ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
ДАТА ПРИЙОМУ
ДАТА ВИДАЧІ
ПЕЧАТКА СЕРВІСНОГО
ЦЕНТРУ
ОСОБЛИВІ ВІДМІТКИ
