February 2014 LSISAS6160 Switch Features
Chapter 1: Overview

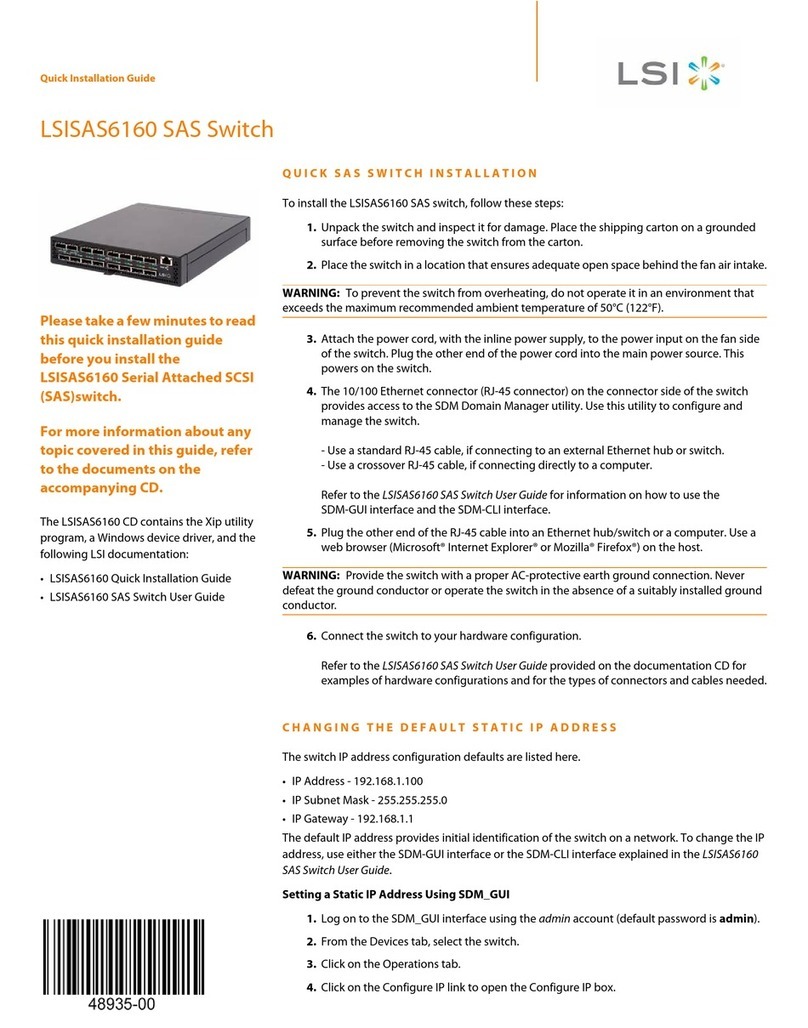

This document is the primary reference for the LSISAS6160 Serial Attached SCSI (SAS) switch. It describes the features
of the switch and explains how to install and physically configure the switch. The document also explains how to use
both the web-based interface and the command-driven interface of the SAS Domain Manager (SDM) utility to create
storage configurations in the SAS domain. It also includes troubleshooting information.
This document assumes that you are familiar with SAS devices and SAS hardware configuration. The following people
are the intended audience of this document:
Engineers and managers who are evaluating the LSISAS6160 switch for possible use in a system
System administrators and users who are installing and using the LSISAS6160 switch
1.1 LSISAS6160 Switch Features
The LSISAS6160 switch has the following features:
A total of 16 connectors that support passive copper cables
—Fourteen external SAS connectors for SAS initiators and targets that use passive cables
—Two external active Mini SAS connectors for SAS initiators and targets that use active or passive cables
Connectors support SAS link rates of 6.0Gb/s, 3.0Gb/s, or 1.5Gb/s
Connectors support Serial ATA (SATA) link rates of 6.0Gb/s, 3.0Gb/s, or 1.5Gb/s
10/100 Base-T Ethernet for enclosure management
Nonblocking feature provides simultaneous access of any port to any port at full port bandwidth
1.2 SAS and the LSISAS6160 Switch
SAS replaces Ultra320 SCSI as the next phase in the evolution of the SCSI standard. The SAS interface addresses
enterprise data storage and retrieval requirements with features such as point-to-point topology, 6.0Gb/s transfer
rate, minimum arbitration overhead, native support for both SAS and SATA drives, and smaller cables and connectors.
In SAS storage environments, the LSISAS6160 switch allows connection of multiple targets and initiators through a
switched device for manageable scalability. The integrated SDM application provides a central management point to
view the SAS topology, manage other switches or expanders in the domain, and configure zoning to provide exclusive
access between endpoints in the domain. The LSISAS6160 switch allows data centers to benefit from the improved
performance, minimum arbitration overhead, simplified cabling, and lower system implementation costs of SAS and
SATA, while easing migration from Direct Attached Storage.

LSI Corporation
- 6 -
LSISAS6160 SAS Switch User Guide
February 2014 SAS and the LSISAS6160 Switch
The LSISAS6160 switch is a half rack width and uses an external power supply. The following figure shows the
LSISAS6160 switch.
Figure 1 LSISAS6160 Switch
The LSISAS6160 switch uses two LSISAS2x36 6Gb/s SAS expanders, which are compliant with the ANSI Serial Attached
SCSI specification and support SATA as defined in the Serial ATA: High Speed Serialized AT Attachment and the Serial
ATA II: Port Selector Specification.
The LSISAS6160 switch functions as a single expander and offers advanced hardware management with an external
power supply module, two enclosure fans, and temperature and power supply voltage sensing and alerts. The switch
is housed in a compact chassis for easy shelf placement in rack-mounted server clusters.
NOTE The two connectors on the upper left of the face plate (Port 0 and
Port 2) support active cabling for longer cable runs. Passive cables can
also be connected to these ports for normal cable runs.

LSI Corporation
- 7 -
LSISAS6160 SAS Switch User Guide
February 2014 SAS and the LSISAS6160 Switch
The following figure shows how the LSISAS6160 switch centralizes management of all application servers and data
storage devices in the SAS domain.
Figure 2 LSISASS6160 Resource Management

LSI Corporation
- 8 -
LSISAS6160 SAS Switch User Guide
February 2014 SAS and the LSISAS6160 Switch
In this simplified representation, the servers at the top of the figure must access data on the storage devices in the
lower part of the figure. The LSISAS6160 switch manages the SAS configuration, allowing both servers to access all
storage devices. Or, if zoning is used, single application servers can access specific storage devices exclusively.
You can connect multiple LSISAS6160 switches in various topologies to provide failover support and to increase the
number of connected devices in the SAS domain. The theoretical upper limit of SAS devices in a domain is 16,000. The
upper limit of SAS addresses in an LSISAS6160 switch topology is 1000.
The following figure shows a high-level block diagram of the LSISAS6160 switch.
Figure 3 Block Diagram of the LSISAS6160 Switch
Brief descriptions of the LSISAS6160 functional blocks follow:
LSISAS2x36 Expander – This block includes management functions such as routing, device discovery, and
zoning. It also includes the SDM firmware. This block controls the flow of data through the SAS connectors.
SAS Connectors – The LSISAS6160 switch has 16 x4 Mini SAS connectors, numbered 0 through 15. It supports
connection to SAS devices at link rates of 6.0Gb/s, 3.0Gb/s, and 1.5Gb/s.
Ethernet Phy – The external 10/100 Ethernet port provides access to the browser-based SDM management
application, which sets up storage configurations in the SAS domain, monitors the status of the switch, and runs
diagnostic tests. It also provides access to the SDM command line interface (CLI).
Real-Time Clock – The battery-powered real-time clock is set at the factory.
Fans – The LSISAS6160 switch enclosure contains two fans. The fan speed is regulated based on the temperature
inside the enclosure. You can monitor the status of the fans with the SDM utility.
Flash Memory – Each LSISAS2x36 expander connects to a parallel flash memory through the expander’s external
memory interface. This flash memory is used for firmware storage and execution, as well as nonvolatile data such
as Ethernet MAC address and SAS World Wide Identifier (WWID).
PBSRAM Memory – The pipelined burst SRAM (PBSRAM) attached to each expander’s external memory interface
is used for the capture buffer, the run-time stack, the heap, and other information.
Dual Port Memory – The dual port SRAM provides shared memory space between the master and slave
expanders.
Temperature Sensors – The temperature sensors inputs control the speed of the fans.

LSI Corporation
- 9 -
LSISAS6160 SAS Switch User Guide
February 2014 SAS Phys, Ports, and Connectors
1.3 SAS Phys, Ports, and Connectors
Phys and ports are a basic concept of SAS. A phy is the basic physical connection point for a SAS device. A phy contains
a single transmitter and receiver, which communicate across a SAS link to a single transmitter and receiver in another
phy, as the following figure shows.
Figure 4 Link between Two Single SAS Phys
Each single-phy link (also called a narrow port) supports a maximum bandwidth of 600 MB/s (6.0 Gb/s) per direction,
with a total bandwidth of 1200 MB/s full duplex in both directions.
A wide SAS port consists of more than one SAS phy (an 8-phy SAS port is also possible). A wide SAS port transmits and
receives data by using the same SAS address when connected to another SAS wide port. In other words, the port is
created dynamically when the connection is made. The following figure shows both a narrow SAS port and a wide
SAS port.

LSI Corporation
- 10 -
LSISAS6160 SAS Switch User Guide
February 2014 SAS Connectors and Cabling
Figure 5 Narrow and Wide SAS Ports
The LSISAS6160 switch has 64 phys, numbered 0 through 63. Each of the 16 SAS connectors on the switch case
(numbered 0 through 15 in this document) contains four phys, making them wide ports.
During normal operation, the SAS connectors on the switch are cabled to SAS connectors on initiator devices or target
devices. This connection creates a wide SAS port through which data is transmitted and received.
1.4 SAS Connectors and Cabling
Use a crossover cable to connect the LSISAS6160 switch to a server or to another host device. Use 4x Mini SAS
connectors (also called SFF-8088 connectors) on both ends of the crossover cable to connect the switch to the device.
The keyed connectors at port 0 and port 2, located at the upper left on the LSISAS6160 switch, support active cabling.
Active cabling permits longer cable lengths and requires a special cable type. These cables are keyed so that they do
not attach to a passive connector. However, you can attach a passive cable to a connector that supports active cabling.
Chapter 2, Installation and Hardware Setup, has information about recommended cable lengths.
