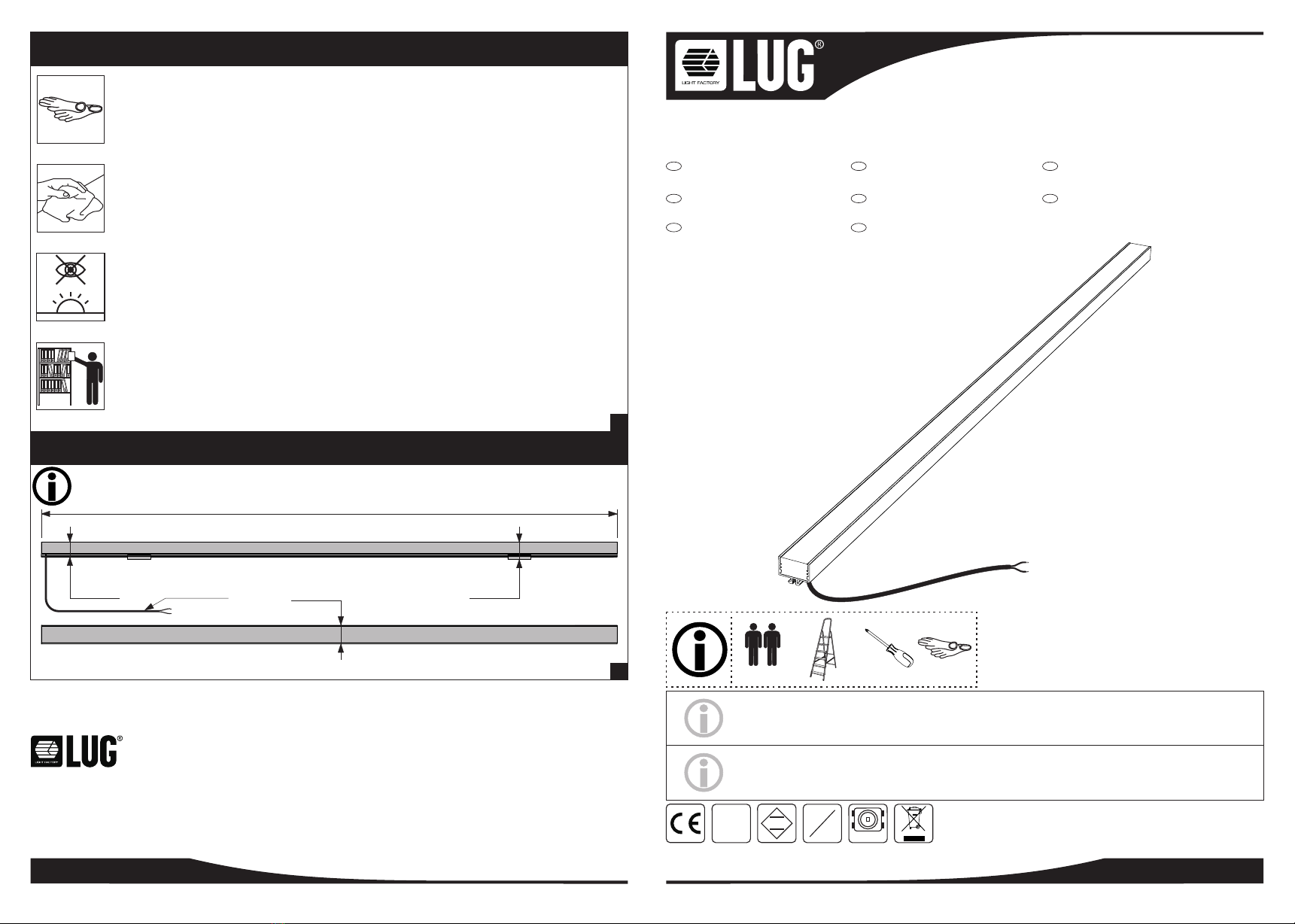

LUG ARCHILINE LED 18 User manual

INSTALLATION INSTRUCTION
ARCHILINE LED 18
Version 03/2020/005
INSTRUKCJA MONTAŻU | ИНСТРУКЦИЯ ПО МОНТЖАУ | MONTAGEANLEITUNG | INSTRUCTIONS DE MONTAGE | NÁVOD K MONTÁZI | SZERELÉSI UTASÍTÁSOK
MONTERINGSVEJLEDNING | INSTRUÇÖES DE MONTAGEM | MONTERINGSVEJLEDNING | INSTRUCCIONES DE MONTAJE | KOKOONPANO - JA KIINNITYSOHJEET
MONTAGE INSTRUKTIE | INSTRUZIONI DI MONTAGGIO | IНСТРУКЦІЯ З МОНТАЖУ | MONTAJ YÖNERGESI | بﯾﻛرﺗﻟا تﺎﻣﯾﻠﻌﺗ
1/4IA-1863
INSTRUCTION INDEX
4/4
LUG Light Factory Sp. z o.o.
65-127 Zielona Góra, ul. Gorzowska 11
e-mail: [email protected]
tel. [phone] | 69 | 70 | 71 | 79 |
fax [phone] | 89
www.lug.com.pl Firma LUG zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych
MONTAŻU POWINNA DOKONAĆ OSOBA
POSIADAJĄCA ODPOWIEDNIE UPRAWNIENIA.
PL GB
INSTALLATION MUST BE PERFORMED
BY AN AUTHORIZED TECHNICIAN.
RU
DE
DIE MONTAGE MUSS VON EINER PERSON MIT ERFORDERLICHEN
KENNTNISSEN DURCHGEFÜHRT WERDEN.
FR
LA MONTAGE DOIT FAIRE UNE PERSONNE QUI
POSSEDER LES EXPERIENCES COMPETENTES.
A INSTALAÇÃO TEM QUE SER FEITA POR
UM TÉCNICO AUTORIZADO.
BR/PT
МОНТАЖ ДОЛЖЕН БЫТЬ ВЫПОЛНЕН
КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ
دﻣﺗﻌﻣ ﻲﻧﻓ لﺑﻗ نﻣ بﯾﻛرﺗﻟا مﺗﯾ نأ بﺟﯾ
رﻋ
UA
МОНТАЖ МАЄ ЗДІЙСНЮВАТИ
КВАЛІФІКОВАНИЙ СПЕЦІАЛІСТ
IP
67
LED
WAŻNE INFORMACJE | IMPORTANT INFORMATIONS | IMPORTANTES | INFORMAÇÕES ÚTEIS
ВАЖНАЯ ИНФОРМАЦИЯ | WICHTIGE INFORMATIONEN | | ﺔﻣﮭﻣ تﺎﻣوﻠﻌﻣВAЖЛИBA IHФOPMAЦIЯ
Під час монтажу використовувати захисні рукавички.
Podczas montażu oprawy oraz czynności konserwacyjnych zaleca się stosowanie rękawic ochronnych.
Use protective gloves during the montage.
Durant l'installation et l'entretien du luminaire il est recommande de mettre les gants de protection.
Use luvas de proteção durante a montagem.
При монтаже и обслуживании светильника рекомендуется использовать защитные перчатки.
Bei der montage bitte die mitgelieferten schutzhandschuhe verwenden.
بﯾﻛرﺗﻟا ءﺎﻧﺛأ ﺔﯾﻗاو تازﺎﻔﻗ مدﺧﺗﺳا
Видаляти бруд та пил мікрофібровими серветками
Kurz lub inne zabrudzenia należy usuwać za pomocą ściereczek z microfibry.
Remove the dirt & dust with microfiber wipes.
La poussiere et les autres saletes il faut enlever en utilisant un tissu en microfibre.
Remova a sujeira e poeira com microfibra limpa.
Пыль или другие загрязнения должны быть удалены салфеткой из микрофибры.
Staub und schmutz bitte mit einem microfasertuch entfernen.
رﺑﯾﻓورﻛﯾﻣﻟا نﻣ ﺔﻌﻧﺻﻣ ﺢﺳﺎﻣﻣ ﺔطﺳاوﺑ رﺎﺑﻐﻟا و خﺎﺳوﻷا لزأ
Не дивитися безпосередньо на джерела світла.
Unikać bezpośredniego patrzenia na źródła led.
Avoid direct looking at led source light.
Il faut eviter un regard direct sur les sources led.
Evite olhar direto para a fonte de luz led.
Не следует смотреть непосредственно на светодиодные источники света.
Den direkten augenkontakt in die led vermeiden.
.دﯾﻟ ءوﺿ ردﺻﻣ ﻲﻓ رﺷﺎﺑﻣﻟا رظﻧﻟا بﻧﺟﺗ
.ﻲﻓﺎﺿإ ﻊﺟرﻣ يﻷ هذھ تﺎﻣﯾﻠﻌﺗﻟا ةرﺷﻧﺑ ظﻔﺗﺣا
Дану інструкцію слід зберігти до наступного використання.
Niniejszą instrukcję należy zachować do przyszłego wykorzystania.
Keep this instruction leaflet for any further reference.
Conserver cette notice jusqu'à un emploi prochain.
Este manual deve ser mantido para futuro uso.
Das vorliegende Bedienungsanleitung für zukünftigen Bedarf aufbewahren.
Настоящую инструкцию следует сохранить для будущего использования.
III
24V
DC
1-2
OPRAWA OŚWIETLENIOWA ZE ŹRÓDŁEM NIEWYMIENIALNYM DLA UZYTKOWNIKA
LUMIANIRE WITH NON-USER REPLECABLE LIGHT SOURCE
ДЖЕРЕЛО СВІТЛА У СВІТИЛЬНИКУ НЕ МОЖЕ БУТИ ЗАМІНЕНО КОРИСТУВАЧЕМ
مدﺧﺗﺳﻣﻟا رﯾﻏ نﻣ لادﺑﺗﺳﻼﻟ لﺑﺎﻗ ءوﺿ ردﺻﻣ ﻊﻣ ةرﺎﻧا ةدﺣو
W PRZYPADKU USZKODZENIA PRZEWODU OPRAWA NIE NADAJE SIĘ DO DALSZEGO UŻYTKOWANIA. OPRAWĘ NALEŻY WYMIENIĆ.
У ВИПАДКУ ПОШКОДЖЕННЯ КАБЕЛЮ, СВІТИЛЬНИК НЕ МОЖЕ БУТИ ДАЛІ ВИКОРИСТОВУВАНИЙ. CВІТИЛЬНИК СЛІД ЗАМІНИТИ.
IN THE CASE OF DAMAGED CABLE, THE LUMINAIRE IS NOT SUITABLE FOR FURTHER USE. THE LUMINAIRE MUST BE REPLACED.
ىرﺧأ ةرﻣ مادﺧﺗﺳﻼﻟ ﺔﺑﺳﺎﻧﻣ تﺳﯾﻟ ةرﺎﻧﻹا ةدﺣو نﺈﻓ ، لﯾﺑﻛﻟا فﻠﺗ لﺎﺣ ﻲﻓ
.
ةرﺎﻧﻹا ةدﺣو لادﺑﺗﺳا بﺟﯾ
.
1
18mm
A = 300/600/900/1200/1500mm
21mm 25mm
WYMIARY | DIMENSIONS | DIMENSIONS | DIMENSIONES | РАЗМЕРЫ
ABMESSUNGEN | | دﺎﻌﺑﻷاРОЗМІРИ
~250mm
1
INFORMACJA KGO
W sprawie odbioru zużytych opraw prosimy kontaktować się
z Organizacją Odzysku Sprzętu Elektrycznego i Elektronicznego
ElektroEko Organizacja Odzysku Sprzętu Elektrycznego i Elektronicznego SA
02-457 Warszawa, ul. Łopuszańska 95
tel. [phone]
KRS 0000256581
nr BDO 000005953
www.elektroeko.pl
elektroek[email protected]

3/4www.lug.com.pl
2/4
www.lug.com.pl
MONTAŻ | MONTAGE | MONTAGE | MONTAGEM | МОНТАЖ | MONTAGE | МОНТАЖ | تﯾﺑﺛﺗﻟا
SPOSOBY MONTAŻU | INSTALLATION POSITIONS | DIFFÉRENTES POSSIBILITÉS DE MONTAGE
POSIÇÕES DE MONTAGEM | СПОСОБЫ МОНТАЖА | ANWENDUNGSBEREICH
СПОСОБИ МОНТАЖУ | بﯾﻛرﺗﻟا ﻊﻗاوﻣ
3 4
PODŁĄCZENIE ZASILANIA | POWER CONNECTION | BRANCHEMENT D'ALIMENTATION
CONEXÃO DA ALIMENTAÇÃO | ПОДКЛЮЧЕНИЕ ПИТАНИЯ | STROMVERSORGUNG
| ﺔﻗﺎطﻟا ﺔﻠﯾﺻوﺗПIДКЛЮЧEHHЯ ЖИBЛEHHЯ
21
min A+2mm
min 20mm
min 25mm
BRAK W ZESTAWIE
НЕ ВКЛЮЧЕНО
لوﻣﺷﻣ رﯾﻏ
NOT INCLUDED
max St4,2
W ZESTAWIE | INCLUDED
لوﻣﺷﻣ
ВКЛЮЧЕНО |
1 2
~600mm
CLICK!!!
1
FLAT
LED+
LED-
دوﺳﻷا كﻠﺳﻟا
LED-: Czarny przewód
Black wire
Чорний провід
LED+: Czarny przewód z białym znakiem
Black wire with white mark
ءﺎﺿﯾﺑ ﺔﻣﻼﻋ ﻊﻣ كﻠﺳ
Чорний провід з білим маркуванням
НЕ ВКЛЮЧЕНО | لوﻣﺷﻣ رﯾﻏ
BRAK W ZESTAWIE | NOT INCLUDED
DRIVER 24V
Zasilacz LED
LED driver
ﺔﻗﺎطﻟا تادادﻣإ
LED
LED дpaйbep
BRAK W ZESTAWIE
НЕ ВКЛЮЧЕНО
لوﻣﺷﻣ رﯾﻏ
NOT INCLUDED +
-
25mm
8mm
+
-++
-
www.lug.com.pl
150190.01033
4 5,5
:
-
25mm
8mm
+
-++
-
0,2Nm
4 5,5
:
-
4 5,5
:
-
0,2Nm
2
IP65
min
Liczba opraw | Number of luminaires
ةرﺎﻧﻻا تادﺣو ددﻋ
Кількість світильників |
300mm 600mm 900mm 1200mm 1500mm
Zasilacz LED
LED driver
LED драйвер
20W
40W
60W
100W
ﺔﻗﺎطﻟا تادادﻣإ
LED
3
5
1
3
1
2
4
5
4
1
1
3
5
1
2
4
Do zasilenia oprawy oświetleniowej należy używać tylko zasilaczy spełniających wymagania separacji galwanicznej SELV,
napięcia wyjściowego 24V DC oraz odpowiednio dobranych pod kątem mocy.
PL
