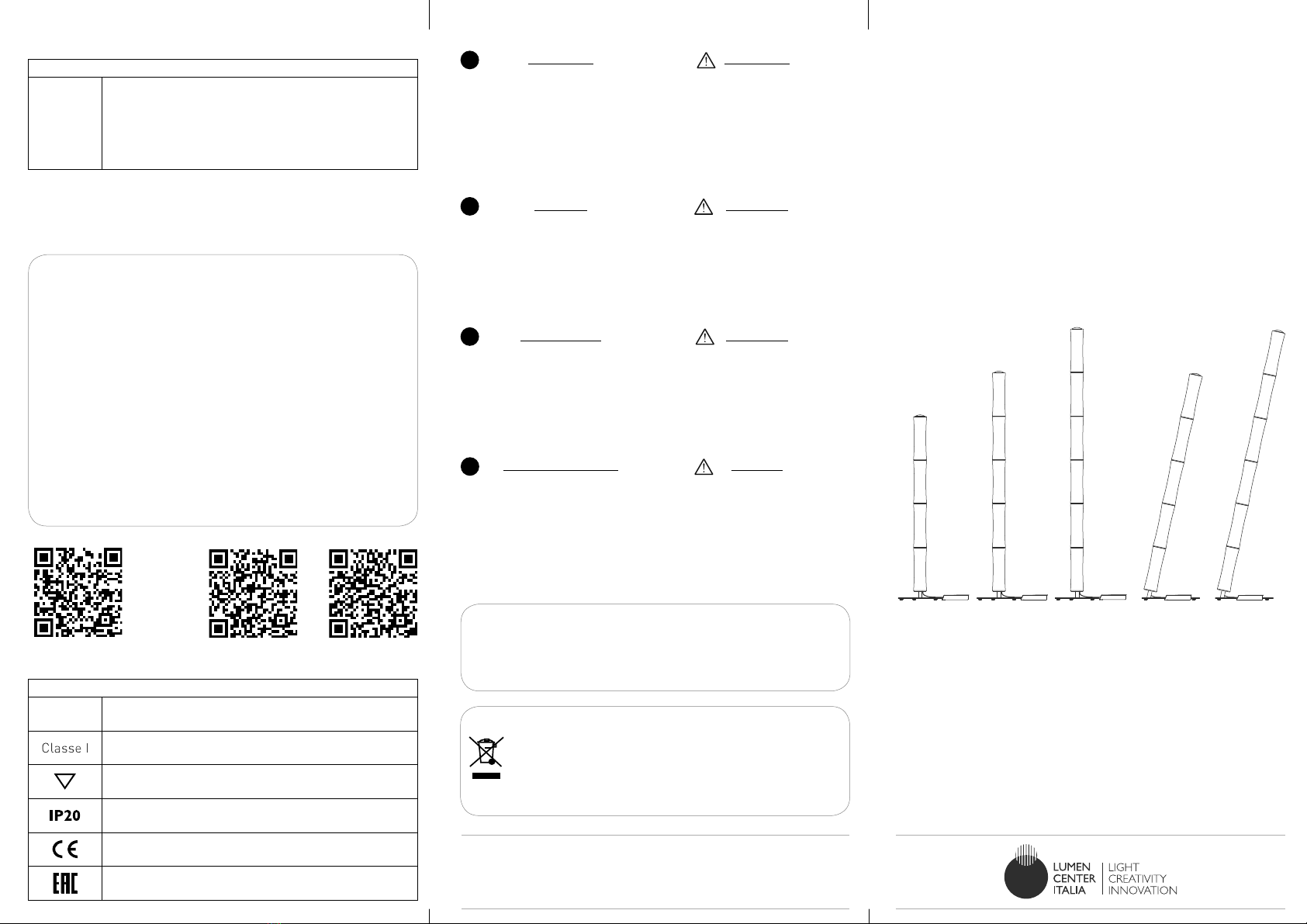

LUMEN CENTER ITALIA TAKE PLUS BT 04 User manual

TAKÉ PLUS BT 04/05/06 -
TAKÉ PLUS BT OVAL 05/06
DesignVillaTosca, 2016
ISTRUZIONI DI MONTAGGIO
ASSEMBLY ISTRUCTIONS
INSTRUCTIONS DE MONTAGE
MONTAGE ANTLEITUNGEEN
TAKÉ
PLUS BT 04
TAKÉ
PLUS BT 05
TAKÉ
PLUS BT 06
TAKÉ
PLUS BT
OVAL 05
TAKÉ
PLUS BT
OVAL 06
APP-ANDROIDAPP ISTRUCTION APP-iOS
BLUETOOTH
CERTIFICATION
MADE IN ITALY Certified production in Italy
Class 1
FFixture tted for direct assembly on normally inammable surfaces.
Protected against the entry of solid objects larger than 12mm. No protection
against the ingress of water.
Product conforms to European Directive Community
Certication of conformity for the Euroasian Custom Union
LIGHT SOURCE
LED
TAKÉ PLUS BT 04: LED 64W - 3000K - 100-240V 50/60Hz
TAKÉ PLUS BT 05: LED 80W - 3000K - 100-240V 50/60Hz
TAKÉ PLUS BT 06: LED 96W - 3000K - 100-240V 50/60Hz
TAKÉ PLUS BT OVAL 05: LED 80W - 3000K - 100-240V 50/60Hz
TAKÉ PLUS BT OVAL 06: LED 96W - 3000K - 100-240V 50/60Hz
LUMEN CENTER ITALIA S.r.l.
Via Donatori del Sangue 37 20010, S. Stefano Ticino (Mi) Italy
tel: [phone] - fax: [phone]
e-mail: [email protected] - www.lumencenteritalia.com
IT - Il simbolo riportato sull’apparecchio indica che il prodotto deve essere smaltito
in modo differenziato dai riuti urbani.
EN - The sign shown on the device indicates that the product must be thrown out in
a different manner than with the urban trashes.
FR - Le symbole montré sur l’appareil indique que le produit doit être débarrassé de
façon différente que les déchets urbains.
DE - Das auf dem Gerät wiedergegebene Symbol zeigt an, dass das Produkt getrennt
vom Stadtüll entsorgt werden muss.
SICHERHEITSHINWEISE
Die Sicherheit des Gerates ist nur garantiert
wenn die folgendenVorschriften eingehalten
werden. Es ist daher notwendig diese
aufzubewahren.
Montage,Wartung und Lampenwechsel durfen
nur nach Unterbrechung des Netz anschlusses
durchgeführt werden.
Nie die höchste angegebene Leistung
überschreiten.
ACHTUNG
Die Leuchte ist von qualizierten Fachleuten
im Einklang mit der Bestimmung HD 384 zu
installieren.
Wenn das externe exible Kabel dieses Gerätes
beschädigt ist, muss es nur durch den Hersteller,
seinen Kundendienst oder einer ähnlich
qualizierten Person, um Gefahren zu vermeiden.
DE
AVERTISSEMENT
La sureté de l’appareil est garantie avec
l’utilisation appropriée des instructions
suivantes. Il est donc nécessaire de les garder.
Toutes les opérations de montage, entretien
et remplacement de l’ampoule ne doivent etre
effectuées qu’après avoir coupé le courant.
Il ne faut pas dépasser la puissance maximum
indiquée.
ATTENTION
L’installation doit être effectuée par des
installateurs agréés, conformément à la norme
HD 384.
Si le câble extérieur exible de cet appareil est
endommagé, il doit être remplacé exclusivement
par le constructeur, son service d’assistance ou
par du personnel équivalent qualié, an d’éviter
tout danger.
FR
WARNING
The safety of the tting is guaranteed by the
correct use of the following instructions. It is
therefore necessary to keep them.
When carrying out all assembly, maintenance
and lamp replacement operations, make sure
that the power is off.
Do not exceed the maximum power indicated.
ATTENTION
The tting should be installed by qualied
installers to comply with the HD 384 standards.
If the external exible cable of this device is
damaged, it has to be replaced only by the
manufacturer, by its service assistance or by
similar qualied personnel in oder to avoid risks.
EN
AVVERTENZA
La sicurezza dell’apparecchio é garantita
all’osservanza di queste istruzioni pertanto si
raccomanda di conservarle.
Tutte le operazioni di montaggio, manutenzione
e sostituzione lampadine, vanno eseguite
assicurandosi che la rete di alimentazione sia
disinserita.
Non deve essere superata la potenza massima
indicata.
ATTENZIONE
L’installazione deve essere effettuata da
installatori qualicati nel pieno rispetto della
normativa.
Se il cavo essibile esterno di questo apparecchio
viene danneggiato, deve essere sostituito
esclusivamente dal costruttore, dal suo
servizio di assistenza o da personale qualicato
equivalente, al ne di evitare pericoli.
IT
La sorgente luminosa di questo apparecchio deve essere sotituita esclusivamente dal
produttore o dal suo servizio assistenza o da personale qualicato equivalente.
The light source contained in this luminaire shall only replaced by the maufacturer or
his service or a simila qualied person.
Per scaricare l’applicazione LCI Light App accedere a Play Store (per sistemi Android) o App Store
(per sistemi Apple). Per trovare la nostra applicazione utilizzare la barra di ricerca e una volta trovata
procedere con l’installazione sul vostro dispositivo.
Per maggiori dettagli troverete tutti i video di spiegazione e di installazione. su YouTube, alla voce
Playlist LCI Light App.
To download LCI Light App application, access to a Play Store (Android Systems only) or to an Apple
Store (Apple systems only). In order to nd our app use the search bar, once you’ve found it, proceed
with the installation of the app on your device.
Look up in YouTube for further information and details under Playlist LCI Light App, where all the
explanation and installation videos will be found.
Pour télécharger l’application LCI Light App, vueillez acceder au Play Store (pour les systèmes
Android) ou a l’Apple Store (pour les systèmes Apple). Pour trouver notre app utilisez la barre de
recherche, quand vous l’avez trouvée, procéder à l’installation de l’app sur votre dispositif.
Pour d’autres détails, allez sur Youtube à la voix Playlist LCI Light App, ici vous trouverez tous les
vidéos d’explication et d’installation.
Um den App LCI Light App herunterzuladen, melden Sie sich zu Play Store (für Android Systeme)
oder zu Apple Store (für Apple Systeme) an. Um unsere App zu nden, benutzen Sie bitte die
Suchleiste und wenn Sie es gefunden haben, können Sie mit der Installation auf Ihrem Gerät vorgehen.
Für weitere Infos nden Sie aufYouTube unter dem Stichwort Playlist LCI Light App alle Erklärung-
und Installationsvideos.

DesignVillaTosca, 2016
TAKÉ PLUS BT 04/05/06 - TAKÉ PLUS BT OVAL 05/06
1
2a
3
4
a
b
c
2b
4

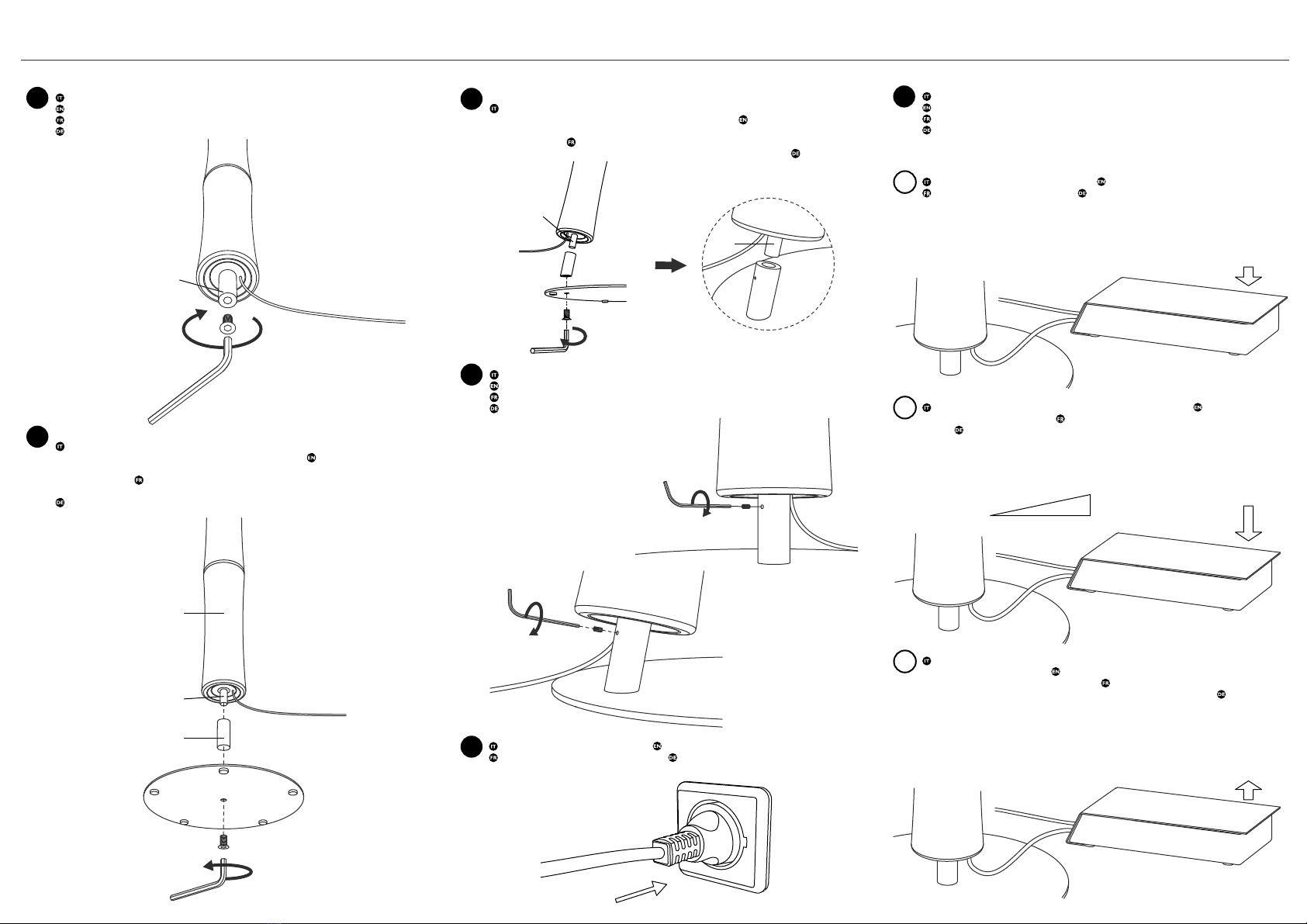

Rimuovere e conservare la vite (A) posizionata sul manicotto di sostegno(B).
Remove and keep apart the screw (A) located on the support sleeve (B).
Enlever et conserver la vis (A) positionnée sur le manchon de soutien (B).
Regolazione della intensità luminosa 10-100% con comando a pulsante:
Light regulation 10-100% by push button:
Réglage de la puissance lumineuse 10-100% avec bouton-poussoir:
Lichtregulierung 10-100% durch den Taster:
Pressione breve per accendere e spegnere. Short push to turn on and off.
Appui court pour allumer et éteindre. Kurzer Druck für Ein und Ausschalten.
Pressione prolungata per aumentare o diminuire l’intensità luminosa. Longer push to
increase or decrease light intensity. Appui long pour augmenter ou diminuer l’intensité de la
lumière. Verlängerter Druck für Steigerung oder Minderung der Lichtintensität.
Per un nuovo comando di accensione, regolazione o spegnimento,rilasciare il pulsante e dare
nuovamente il comando desiderato . For another on, regulation or off command, release the
push button and give the desired command again. Pour une nouvelle gestion de l’allumage,
réglage ou arrêt, relâchez le bouton et donner à nouveau la commande souhaitée. Zu erneuten
Einschalten, Regulierung oder Ausschalten lassen Sie denTaster frei und erteilen Sie ihm nochmals
den gewünschten Befehl.
TAKÉ PLUS BT 04 / 05 / 06
Fissare il manicotto di sostegno (B) alla base (D) utilizzando la vite (A). Inserire la lampada (E)
sulla base (D), inserendo il perno (C) all’interno del manicotto (B). Attach the support sleeve
(B) with base (D) using the screws (A). Insert the lamp (E) on the base (D), by inserting the pin
(C) in the sleeve (B). Fixer le manchon de soutien (B) à la base (D) en utilisant la vis (A). Insérer
la lampe (E) sur la base (D) en insérant le pivot (C) à l’intérieur du manchon (B).
TAKÉ PLUS BT 04 / 05 / 06
TAKÉ PLUS BT OVAL 05 / 06
Fissare la lampada alla base stringendo il perno (F) posizionato sul manicotto (B).
Secure the lamp to the base by tightening the bolt (F) placed on the sleeve (B).
Fixer la lampe à la base en serrant le pivot (F) positionné sur le manchon (B).
TAKÉ PLUS BT OVAL 05 / 06
Fissare il manicotto di sostegno (B) alla base (D) utilizzando la vite (A). Inserire la lampada (E)
sulla base (D), inserendo il perno (C) all’interno del manicotto (B). Attach the support sleeve
(B) with base (C) using the screws (A). Insert the lamp (E) on the base (D), by inserting the pin
(C) in the sleeve (B) Fixer le manchon de soutien (B) à la base (D) en utilisant la vis (A). Insérer
la lampe (E) sur la base (D) en insérant le pivot (C) à l’intérieur du manchon (B).
Collegare la spina all’impianto elettrico. Connect the plug to the electrical system.
Connecter l’épine à l’installation électrique. Stecken Sie den Stecker in die Steckdose.
SHORT PUSH
ON / OFF
LONG PUSH
Light intensity
+-
RELEASE for
New command
B
B
F
F
C
C
E
E
B
B
D
D
A
A
B
C
E
D
B
ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTION /
INSTRUCTIONS DE MONTAGE / MONTAGEANLEITUNGEN
A
