VDRAU16
Guide d'installation rapide
Le Hub audio est un appareil externe qui est spécialement conçu pour le VDR1640D équipé du Turbo
Module, il permet au VDR1640D d'enregistrer 16 voies audio.

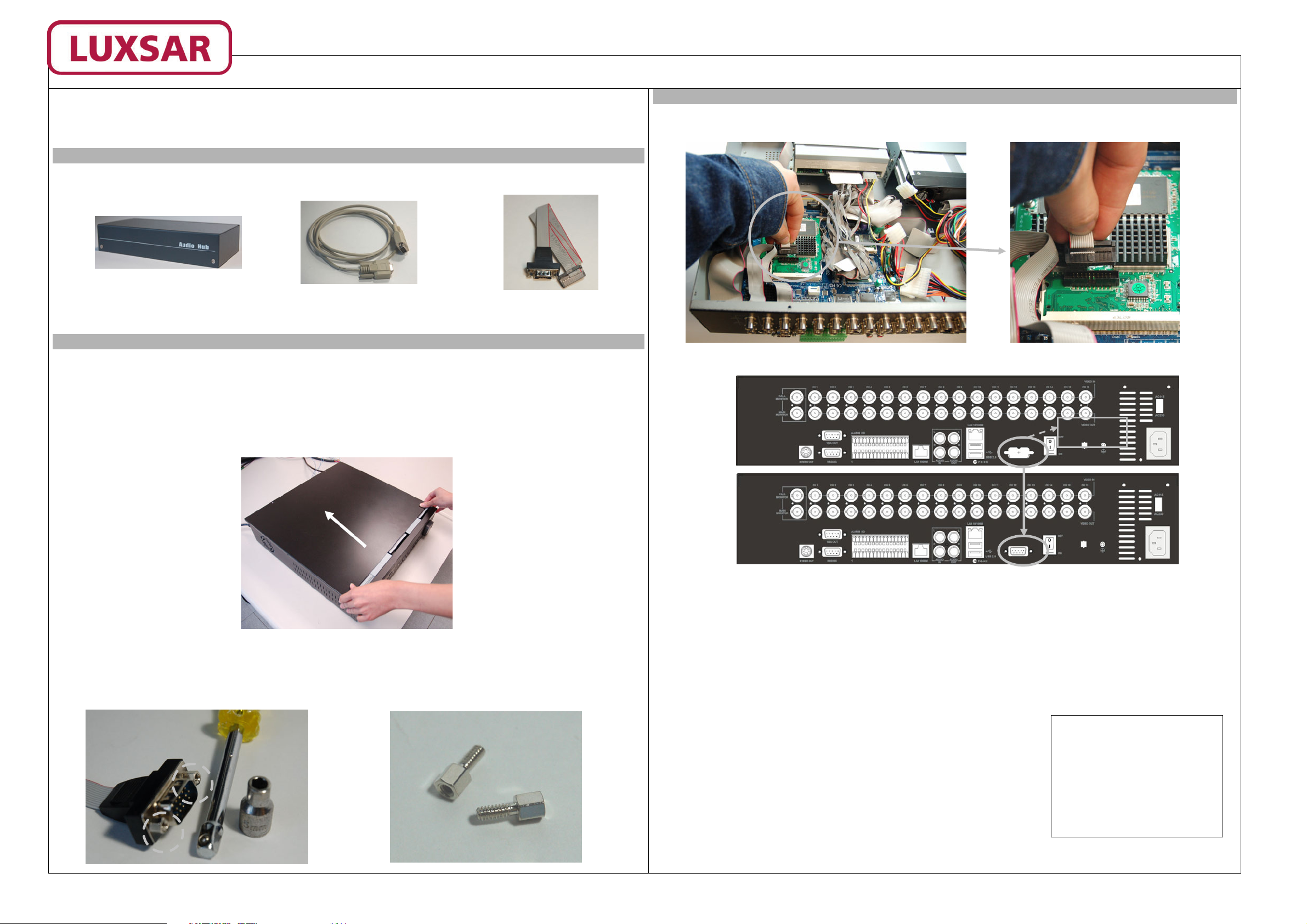

Contenu de la boîte
Ouvrer la boîte et vérier si tous les éléments ci-dessous sont présent.
Hub audio Câble SUB-D (15 broches) Câble plat
Procédure d'installation
Etape 1. Mettre à jour le frimware du VDR1640D avec la dernière version
Etape 2. Mettre hors tension le VDR1640D
Etape 3. Dévisser et enlever le capot de l'enregistreur
Etape 4. Utiliser une clé hexagonale (5 mm) pour enlever les deux vis du câble plat.
Conserver les deux vis pour une utilisation ultérieure.
Procédure d'installation (Suite)
Etape 5. Encher le câble plat sur le Turbot Module
Etape 6. Enlever le cache et installer sur la face arrière le deuxième connecteur du câble plat.
Etape 7. Relier le VDR1640D et le VDRAU16 en utilisant le câble SUB-D. Connecter les appareils audio
(par exemple un caméra équipé d'un michrophone) aux canaux sélectionnées.
Note: Le microphone doivent pré-ampliés.
Etape 8. Remettre le couvercle du VDR1640D. Revisser les vis.
Etape 9. Mettre sous tension le VDR1640D. Entrer dans le <Menu> --> <Cong. caméra> pour
congurer l'<Association audio>.
Lorsque la liaison entre le VDR1640D et le VDRAU16
est correctement réalisée, toutes les <Association audio>
indiqueront "Oui" ce qui signiera qu'ils sont prets à
recevoir les signaux audio. Cependant, si vous n'utilisez
uniquement quelques canaux pour enregistrer le son,
congurer <Association audio> des voies non utilisées
sur "Non". Par exemple, lorsque les canaux 1 à 8 sont
connecté à des appareil audio, congurer les canaux
9 à 16 sur "Non" pour désactiver l'enregistrement audio.
Cong. caméra
1. Caméra sélectionnée Cam 1
2. Protocôle dôme Aucun
3. ID dôme 0
4. Titre caméra CH3
5. Cachée Non
6. Bouclage Oui
7. Lumière 0
8. Contraste 0
9. Saturation 0
10. Teinte 0
11. Associaltion audio Oui
